Spool thay thế cho máy cắt cỏ Ryobi (Replacement Spool) cước 0.80"

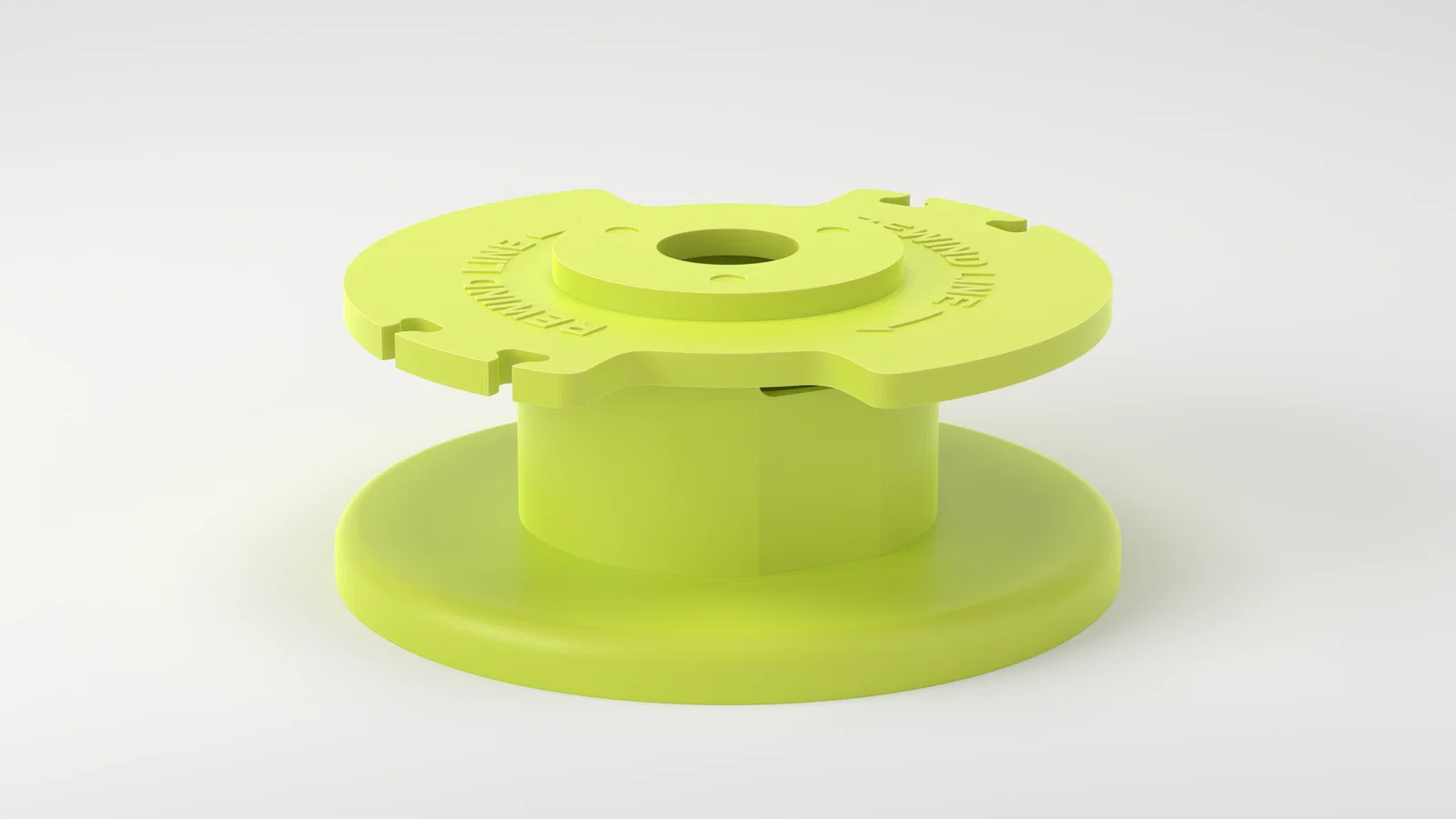

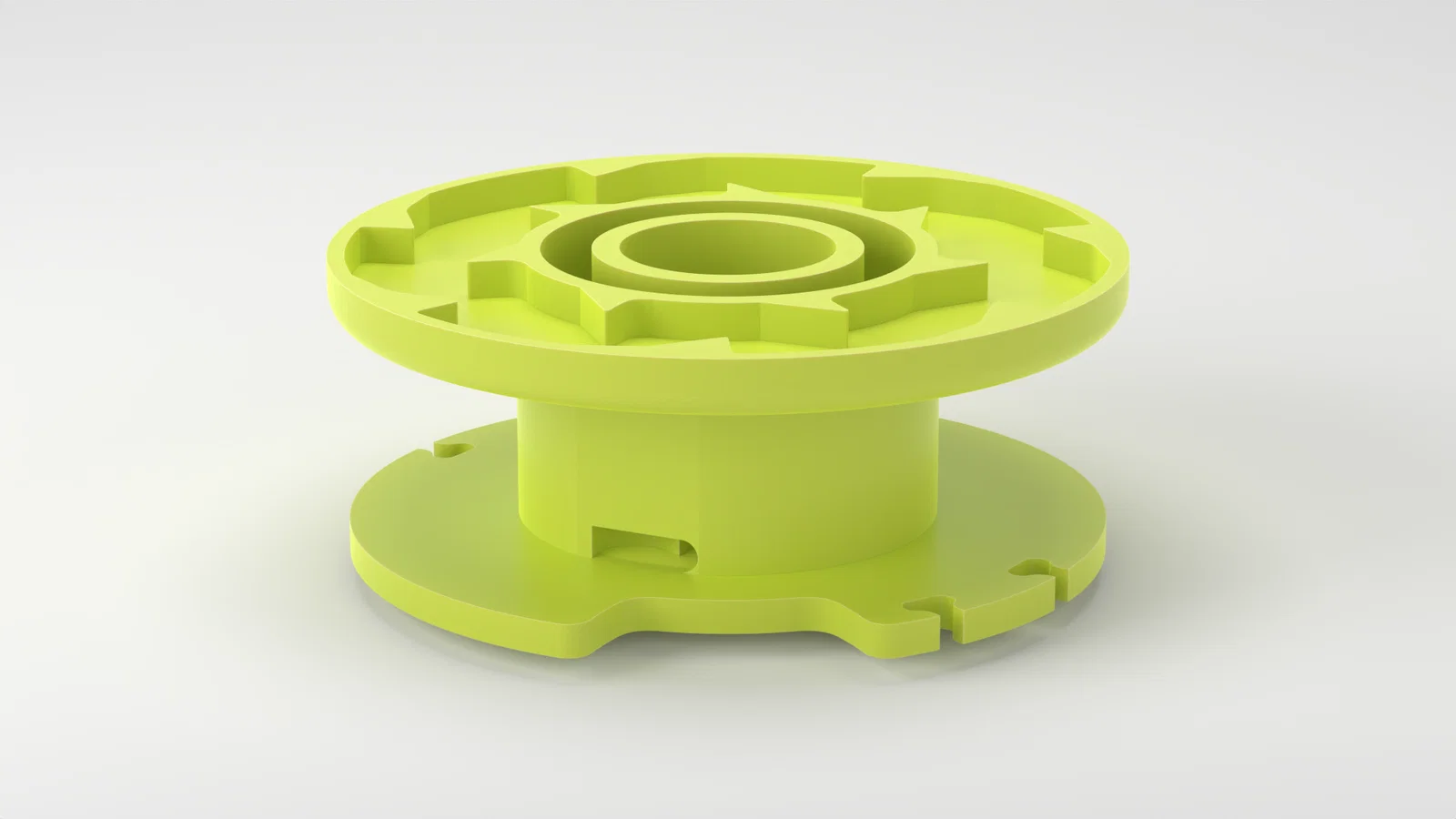

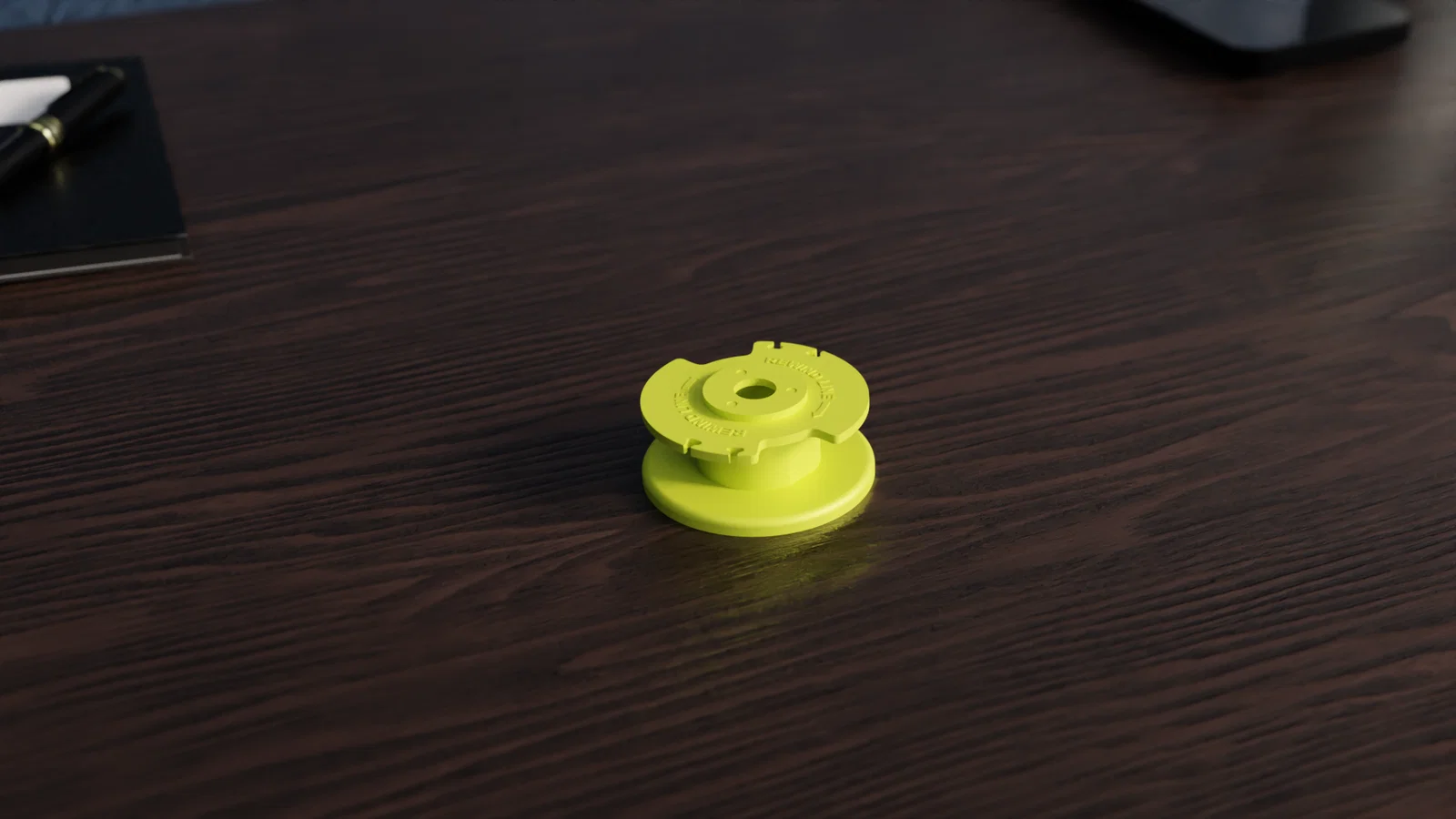

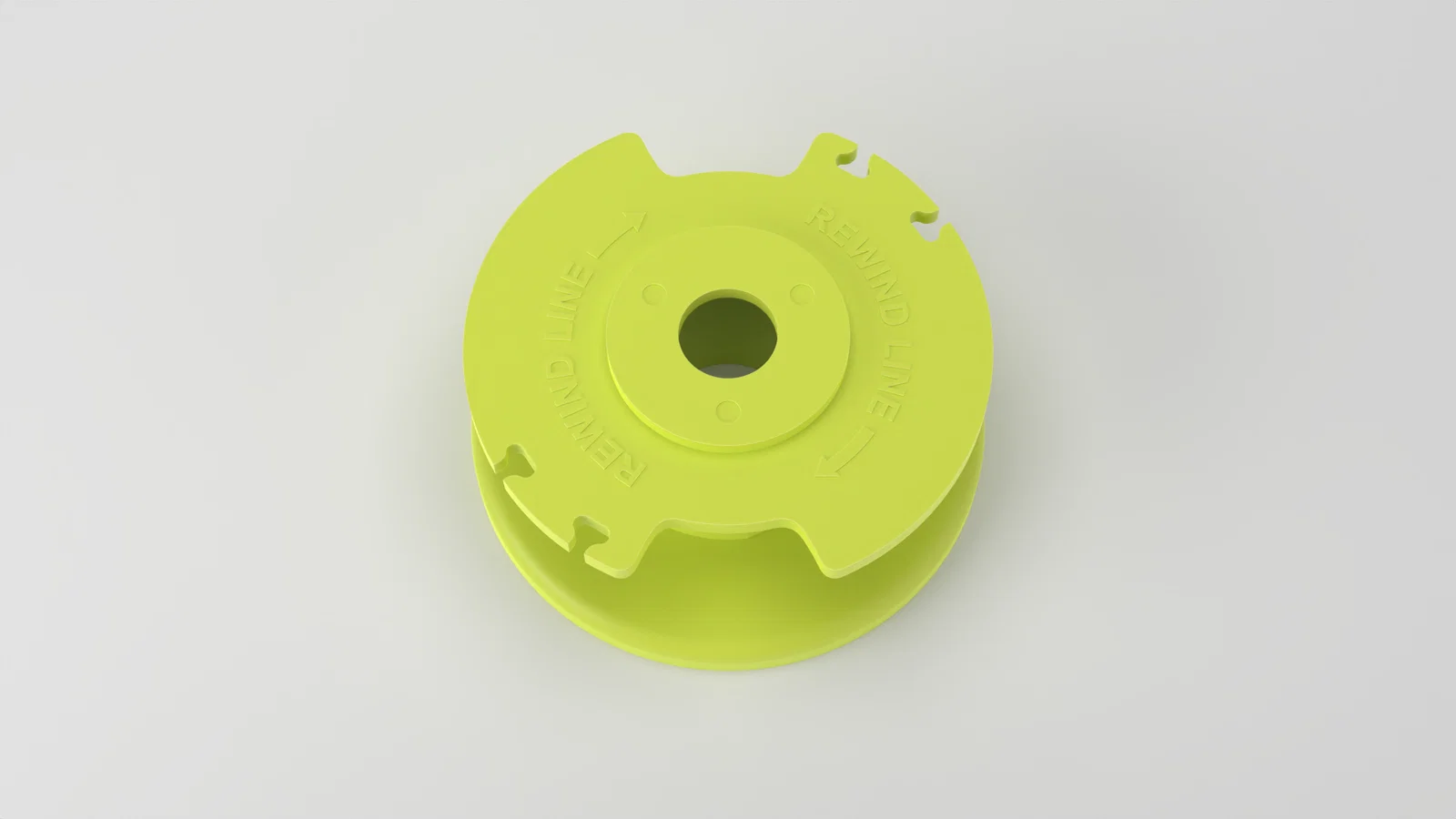

Đây là spool thay thế cho các máy cắt cỏ Ryobi auto feed 18V & 40V. Cụ thể, mình làm mẫu này cho Ryobi 18V model P2008VNM. Thiết kế này dùng để thay spool cho cước 0.80". Rất tiện nếu bạn làm mất spool, hoặc muốn tự làm vài cái spool từ cuộn cước của mình thay vì phải mua spool đã quấn sẵn.

Ghi chú thiết kế:

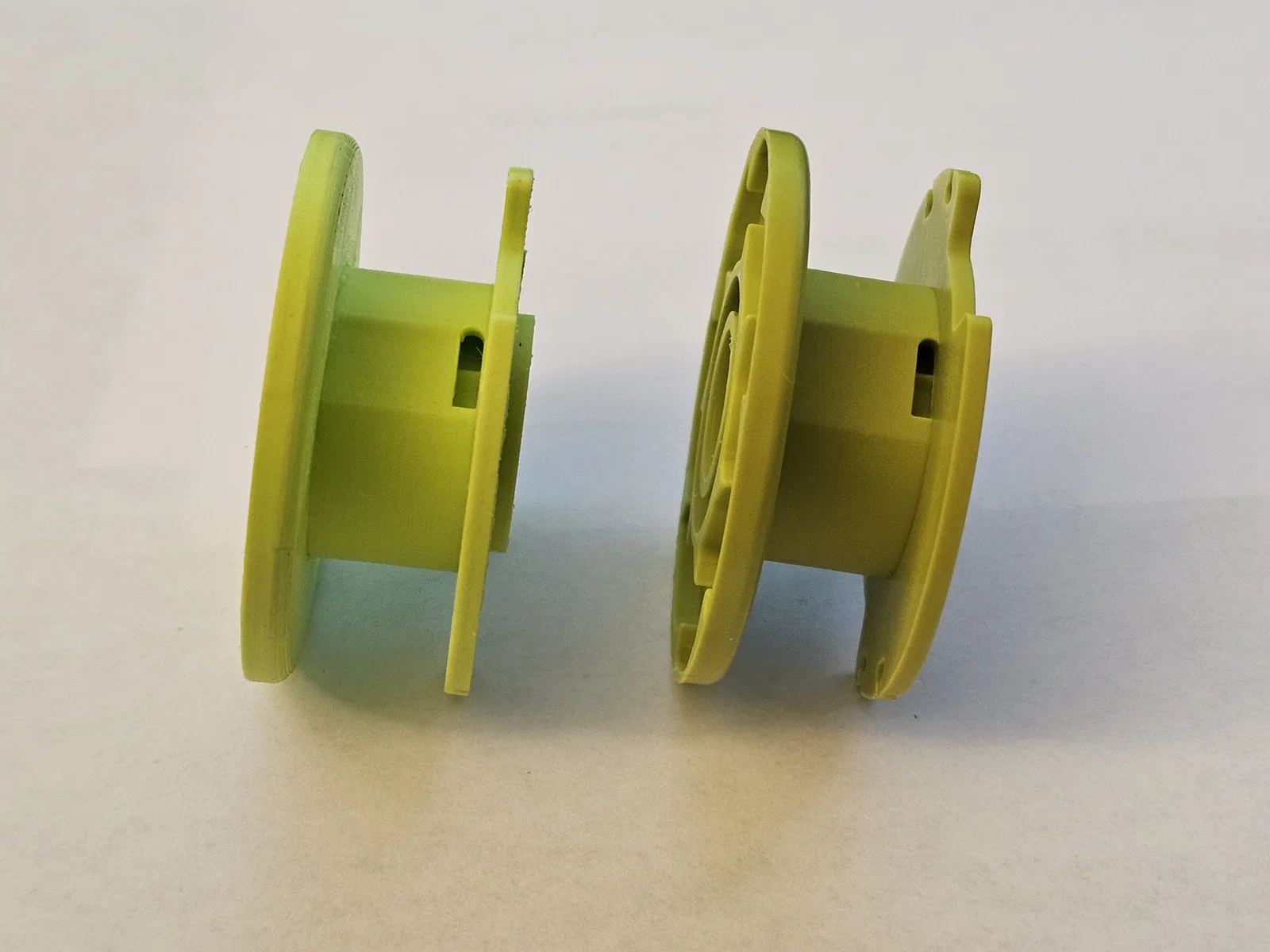

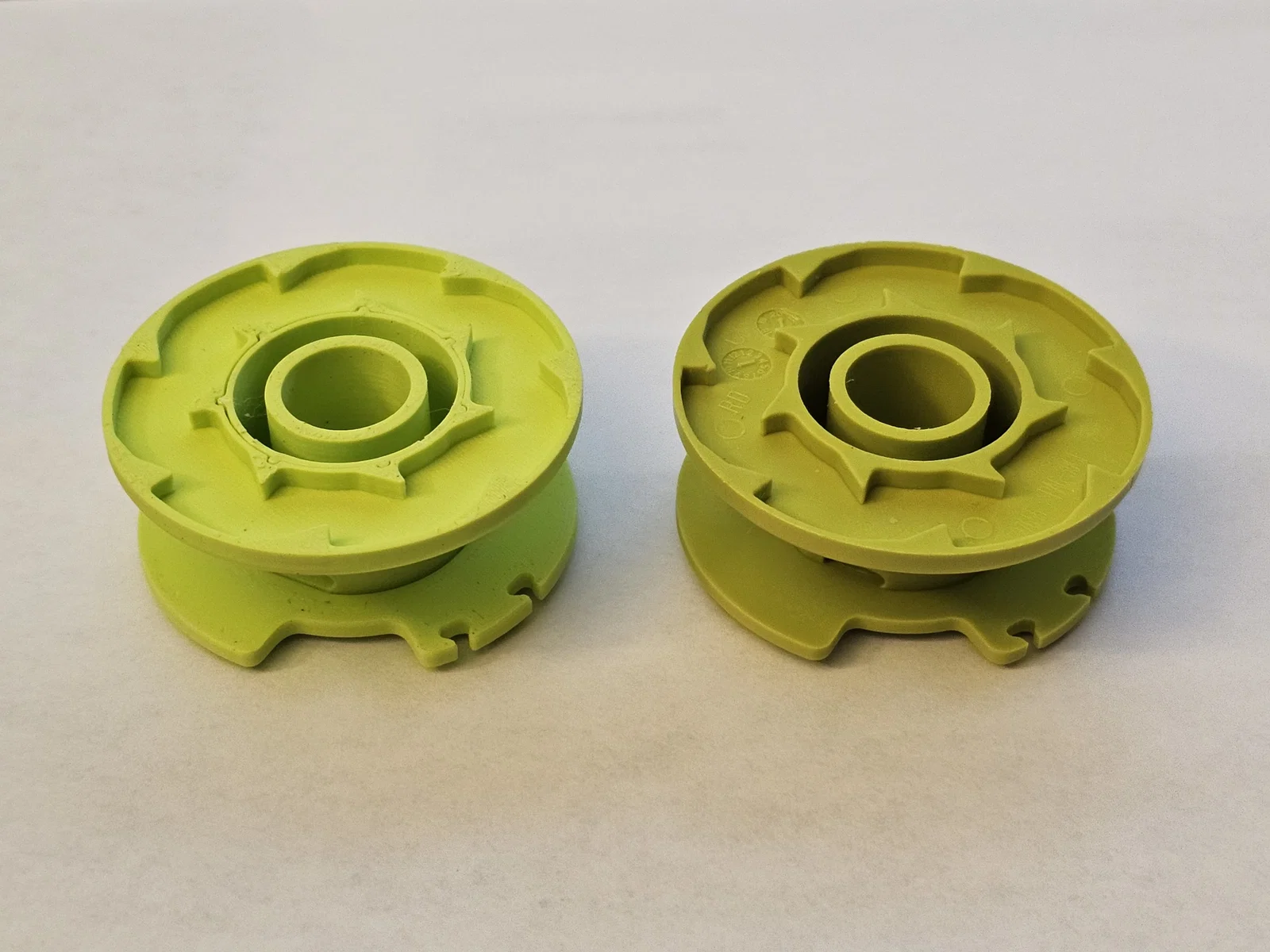

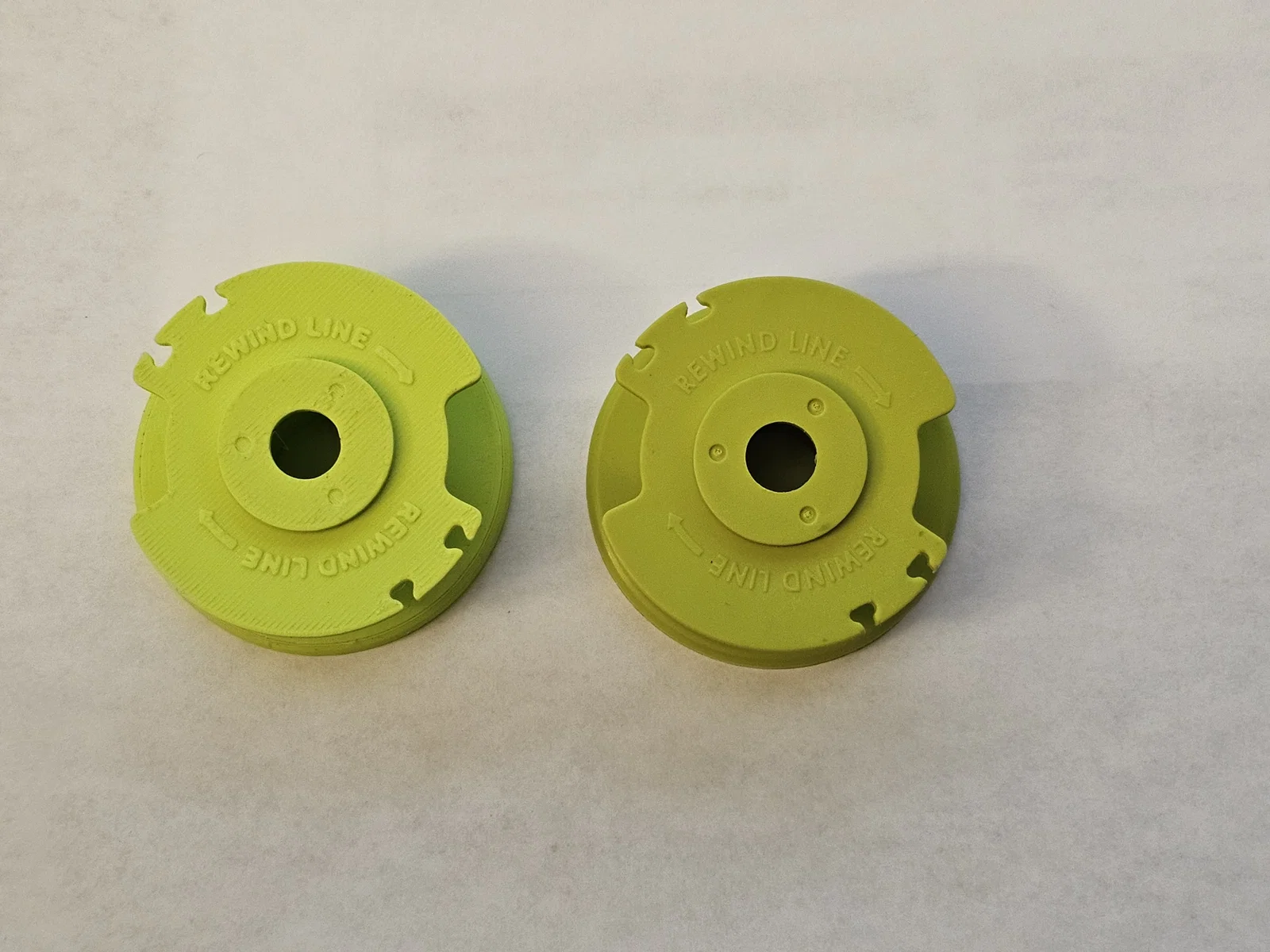

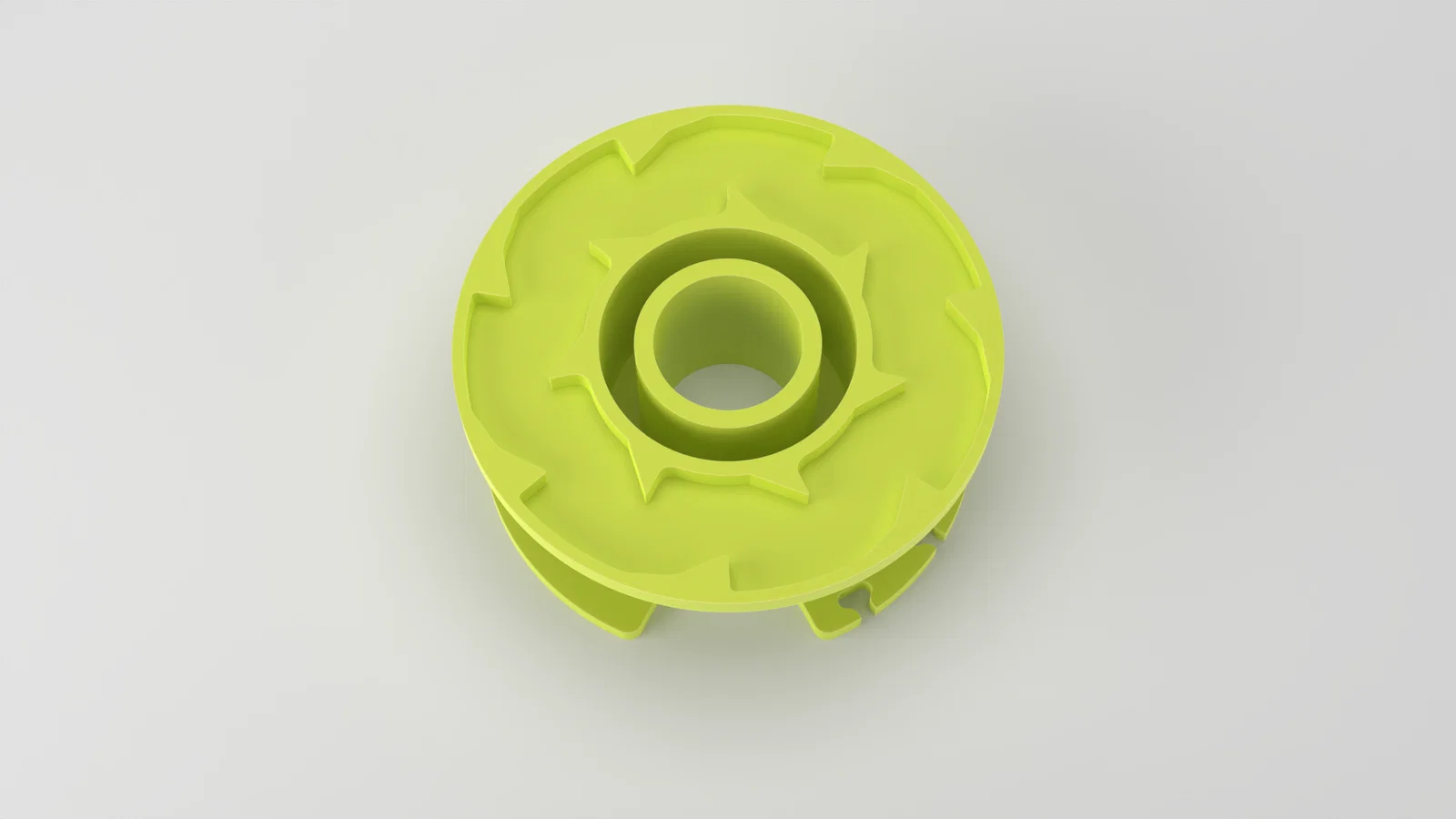

Mình thiết kế toàn bộ trong Fusion 360 và tách ra thành 3 phần để in, nhằm giảm số lượng support cần dùng. Mình có kèm ảnh chụp màn hình để canh hướng đặt các part trong slicer. Chỉ part tên “bottom” mới cần support. Mình cố làm nó giống bản zin nhất có thể. Mình rất ưng.

Part zin được làm từ PA6-GF30, nhưng theo mình thì in bằng PETG, ASA, ABS, hoặc thậm chí PLA vẫn chạy ổn (lưu ý nhiệt độ chuyển kính thấp của PLA tùy theo cách dùng và môi trường).

In 3D:

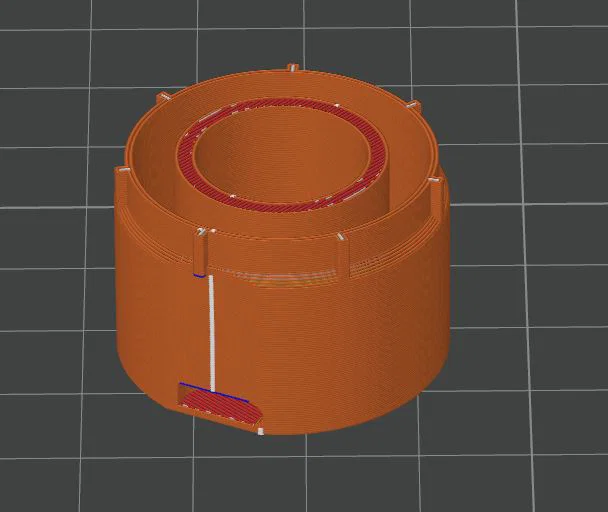

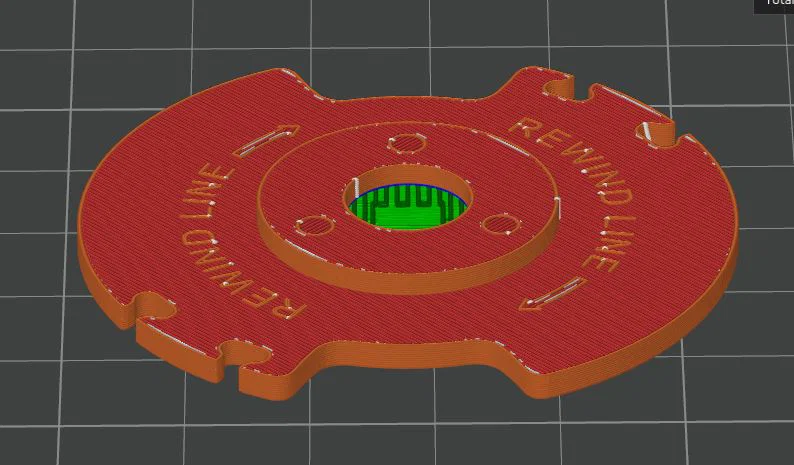

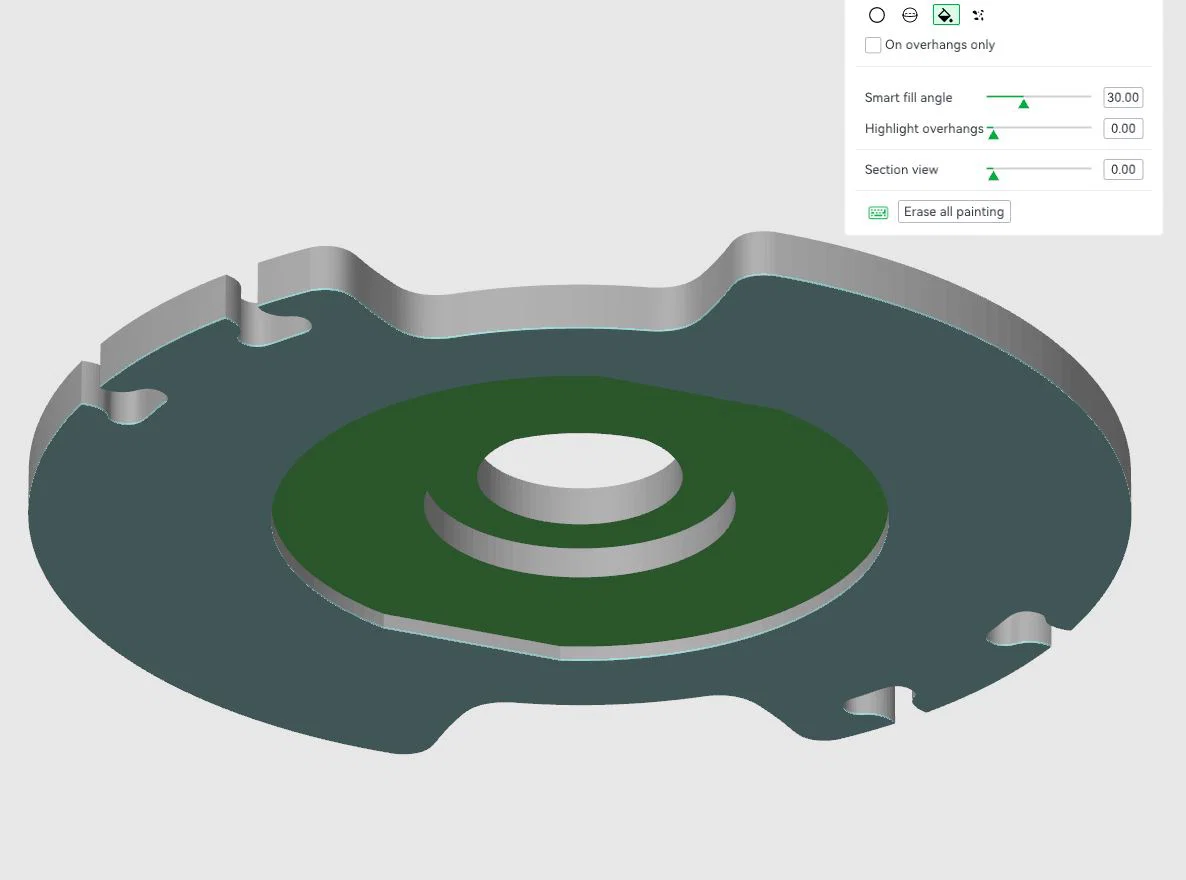

Mình in layer 0.2mm và dùng supports cho part bottom như trong ảnh bên dưới. Các vùng có support được tô xanh lá. Bạn có thể để slicer auto supports, hoặc tự thêm thủ công nếu muốn kiểm soát nhiều hơn.

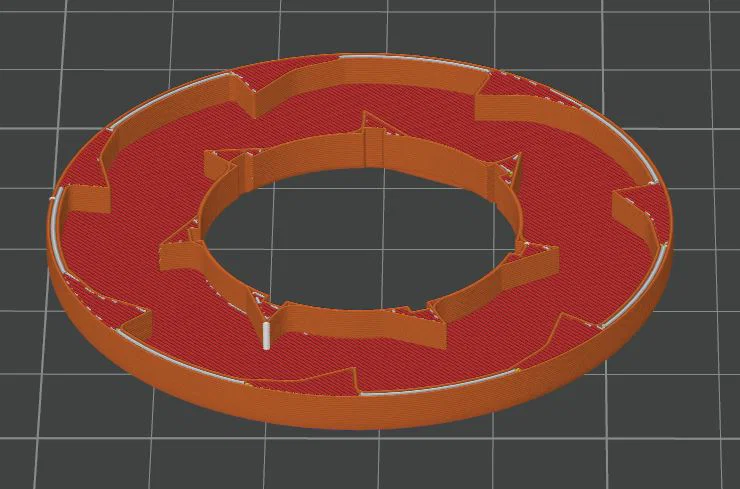

Phần top và middle in không cần supports.

Lắp ráp:

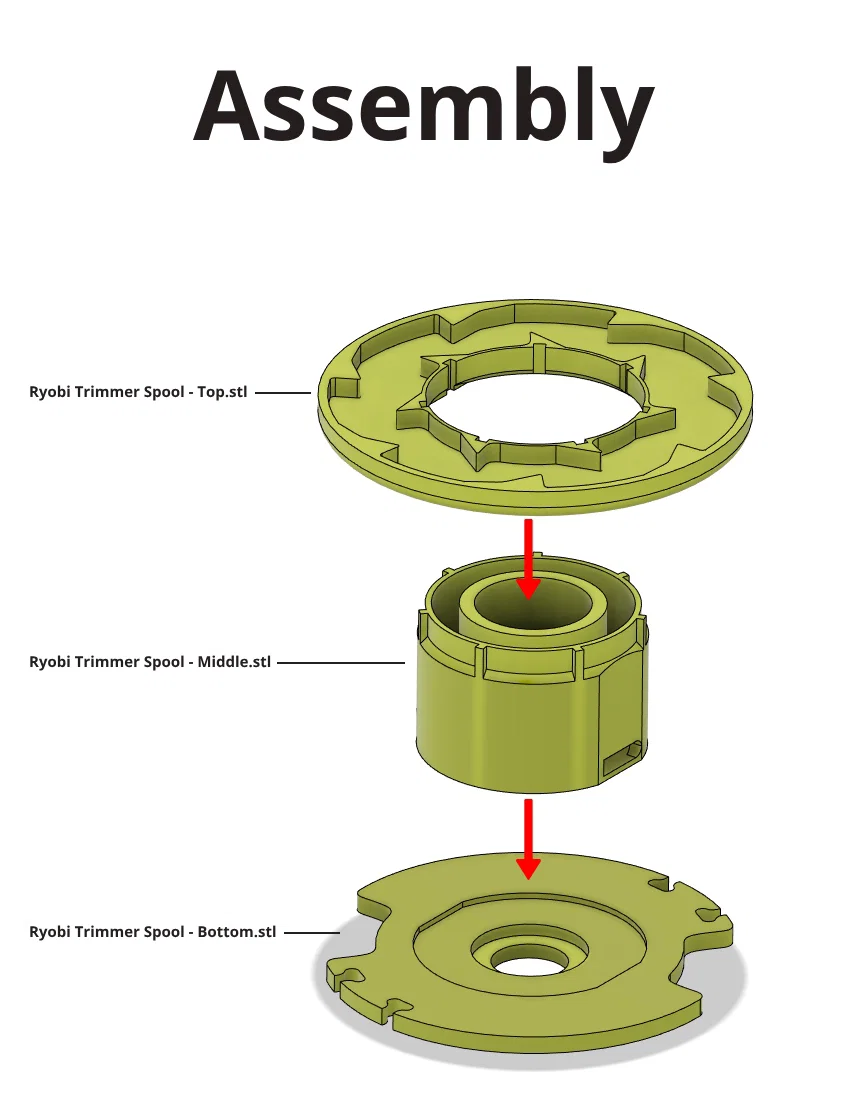

Mình có kèm hình minh họa lắp ráp để bạn thấy các phần khớp với nhau như thế nào. Chỉ cần bôi keo phù hợp với loại filament bạn in lên các mặt tiếp xúc, là đủ chắc.

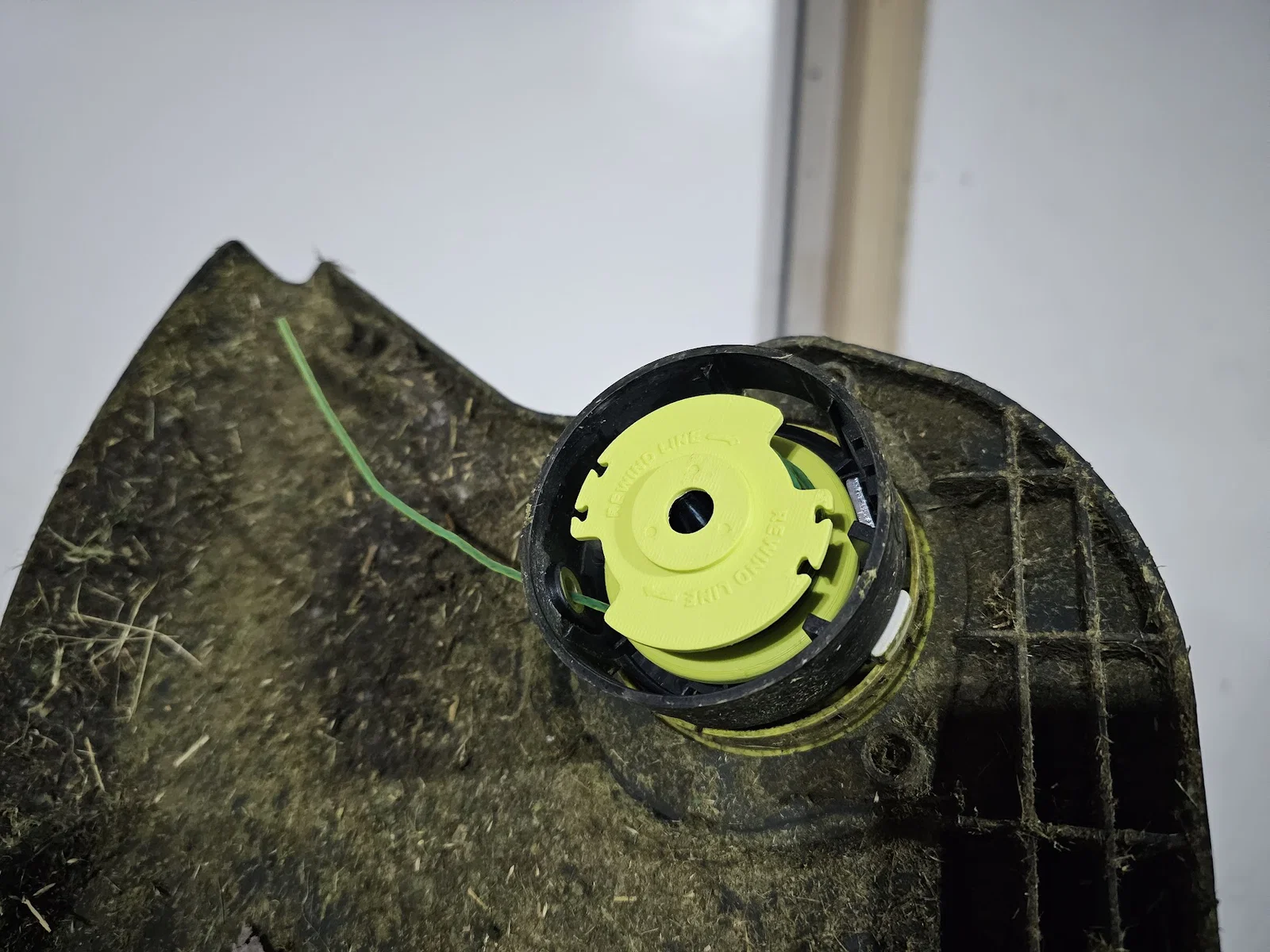

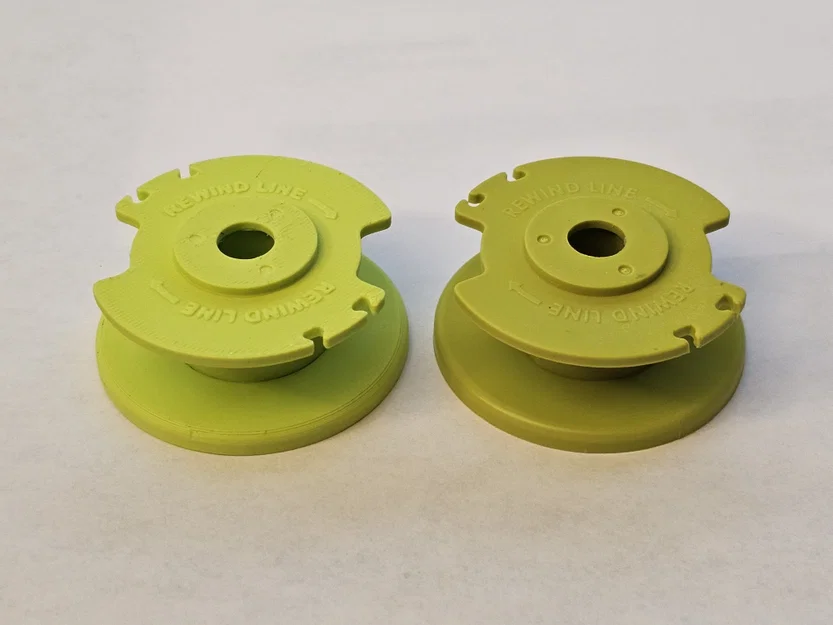

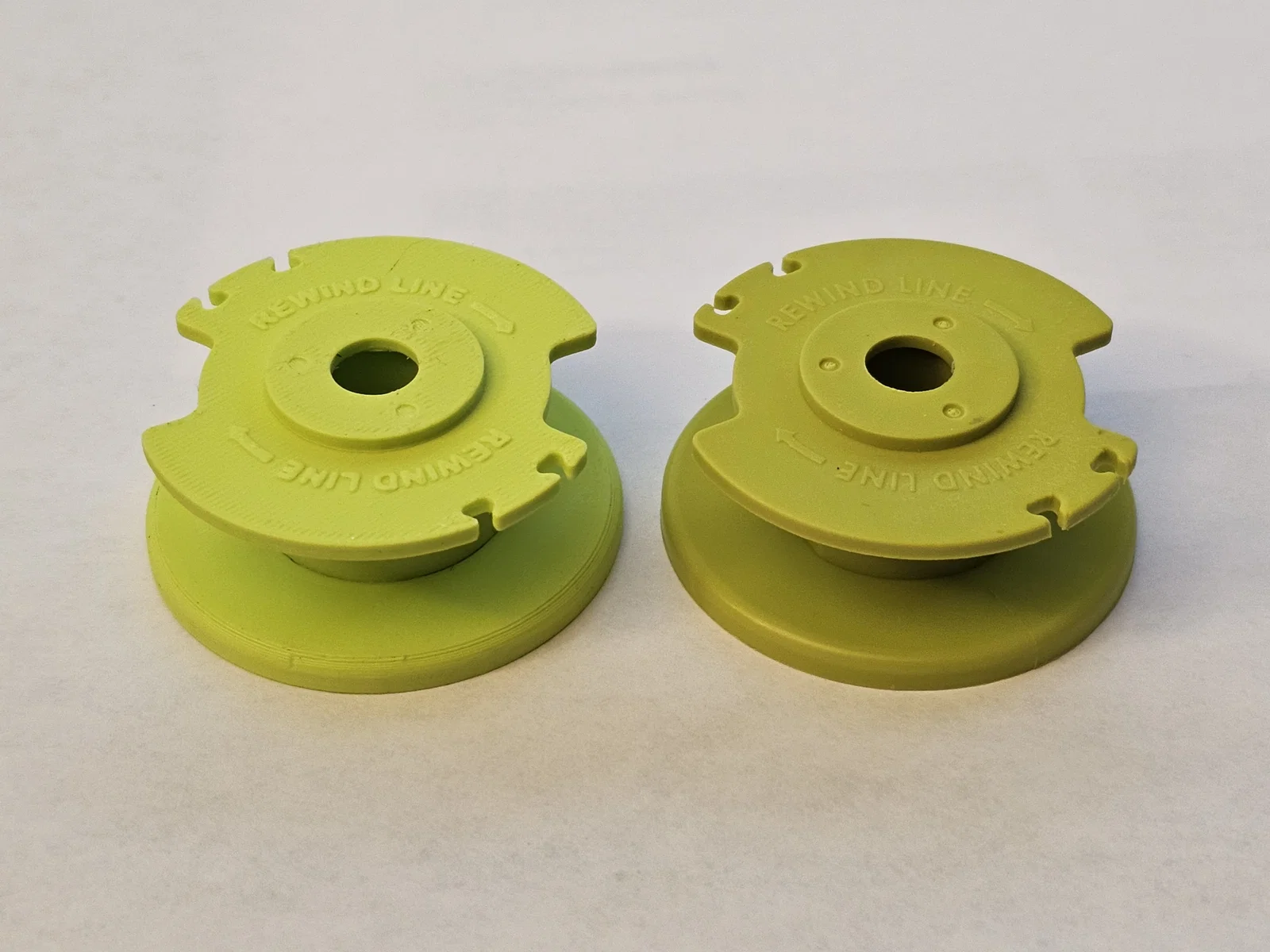

Mình in bản test bằng PLA và dùng keo cyanoacrylate (CA) ở các mặt ghép, thành phẩm rất cứng cáp. Mình đã dùng nó cắt cỏ sân 2 lần rồi và tới giờ chưa gặp vấn đề gì.

Ghi chú khác:

Có sẵn 3 part (bottom, middle, top), ngoài ra còn có 1 part nguyên khối ở cả định dạng .stl và .step.
