Nhà Búp Bê Du Lịch Gập Mở Hoàn Chỉnh (Magnetic)

Nhà Búp Bê Du Lịch Gập Mở Hoàn Chỉnh (Magnetic)

Mẫu nhà búp bê du lịch mình làm cho con gái nhân sinh nhật 6 tuổi để bé mang theo khi đi road trip. Bé tự tay sơn luôn!

Thiết kế vừa cho cả PRUSA i3 MK3S và Bambu Labs P1P/P1S/X1C

Có nam châm (magnetic), sơn được, và tuỳ biến thoải mái.

Gọn nhẹ, dễ mang theo và cất gọn.

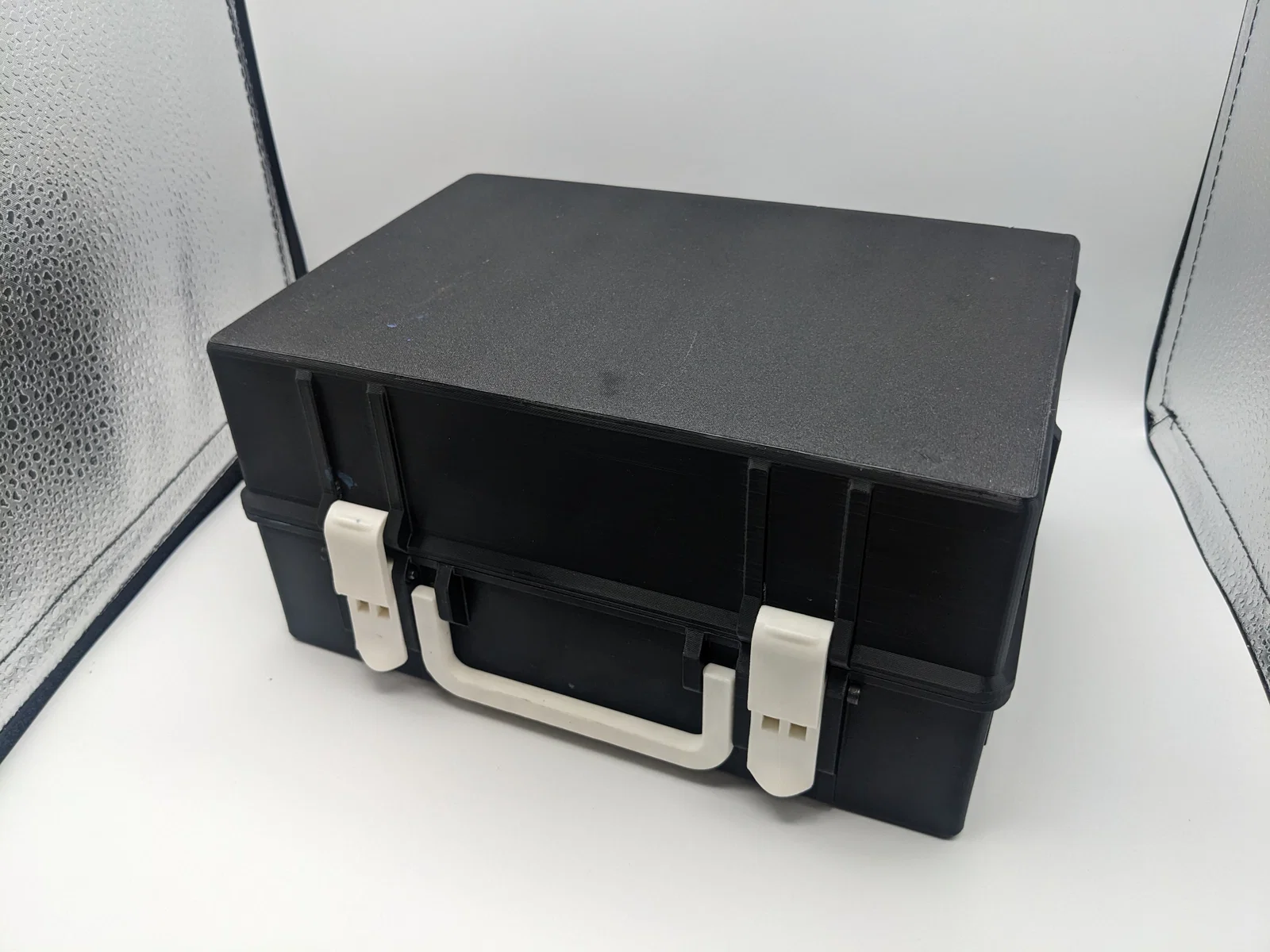

Kích thước case: 240mm (Rộng) x 180mm (Dài) x 120mm (Cao)

Đây là mẫu nhà búp bê kiểu tối giản để bé muốn vẽ/sơn sao cũng được và tha hồ tưởng tượng. Không có thương hiệu hay màu sắc “định sẵn” gì hết. Muốn thêm đồ chơi/phụ kiện cũng rất dễ.

Thậm chí còn có cả bồn rửa bếp nữa! ;)

Mình in bằng ABS (bền hơn và chịu nhiệt tốt nếu lỡ để trong xe). Dĩ nhiên PLA hoặc PETG cũng ổn nếu bạn thích.

• Không cần support.
• Nozzle 0.4mm
• Layer height 0.2mm
• Infill 10%
• 3 wall loops để cứng cáp hơn.

Tụi mình in toàn bộ chi tiết màu TRẮNG để con gái tự sơn (và bé sơn đẹp thiệt sự luôn!).

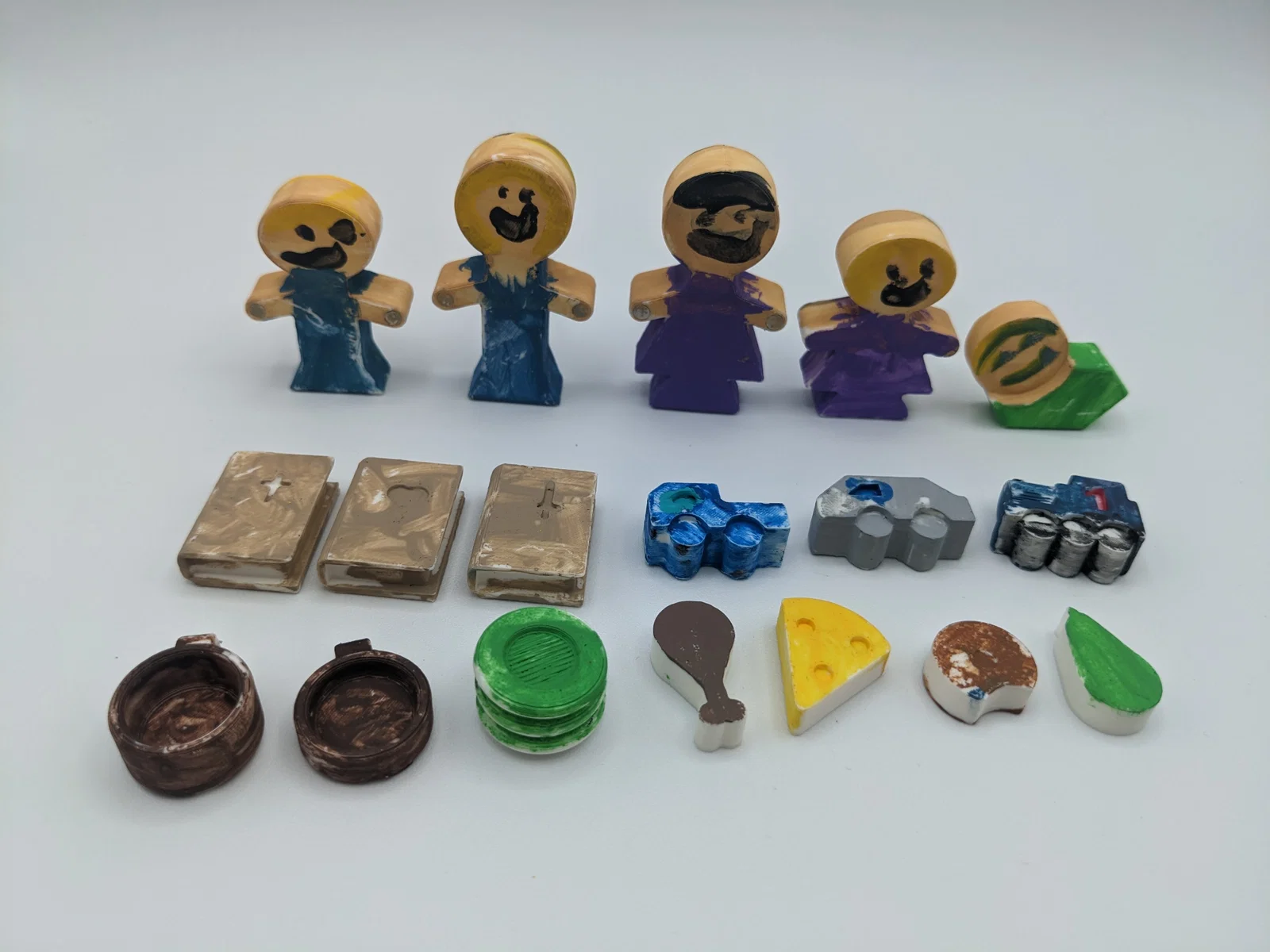

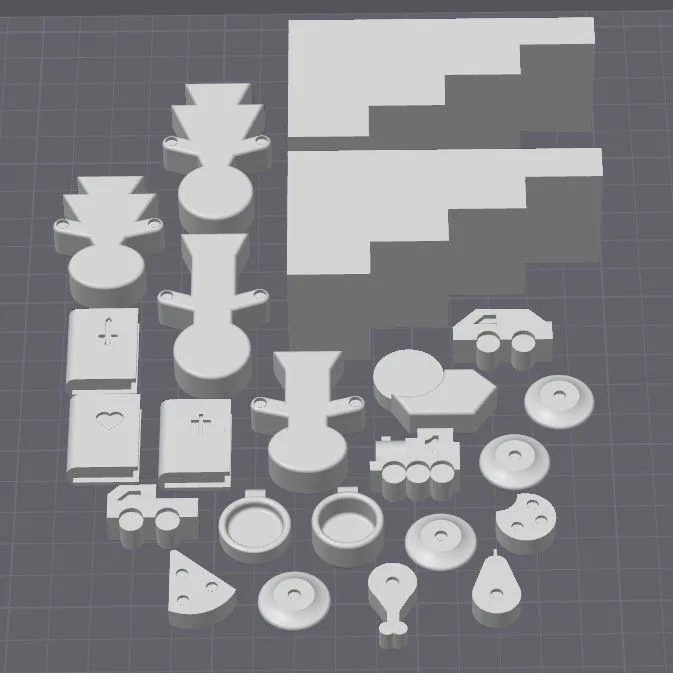

Gia đình, sách, đồ chơi, chén dĩa và đồ ăn.

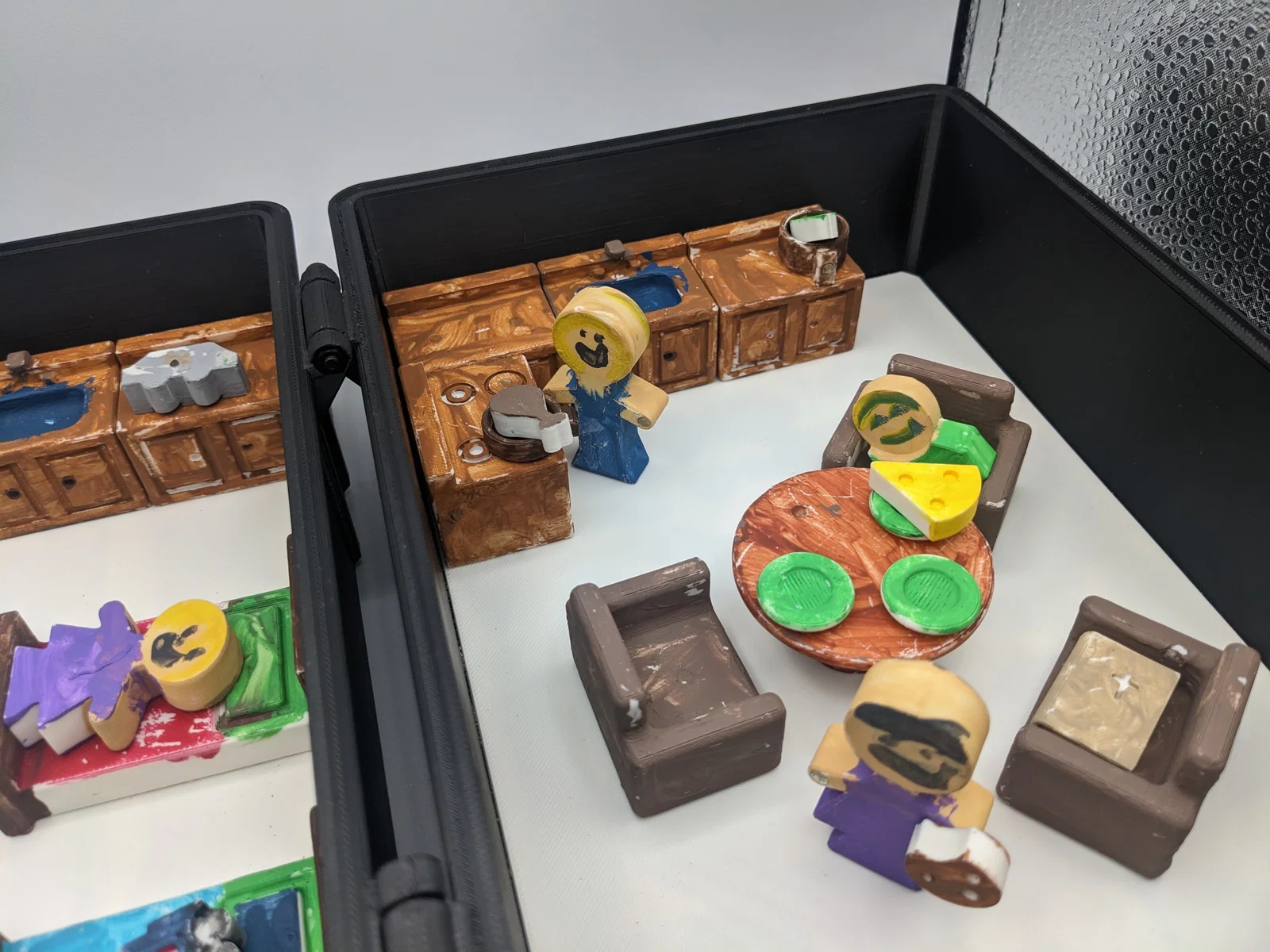

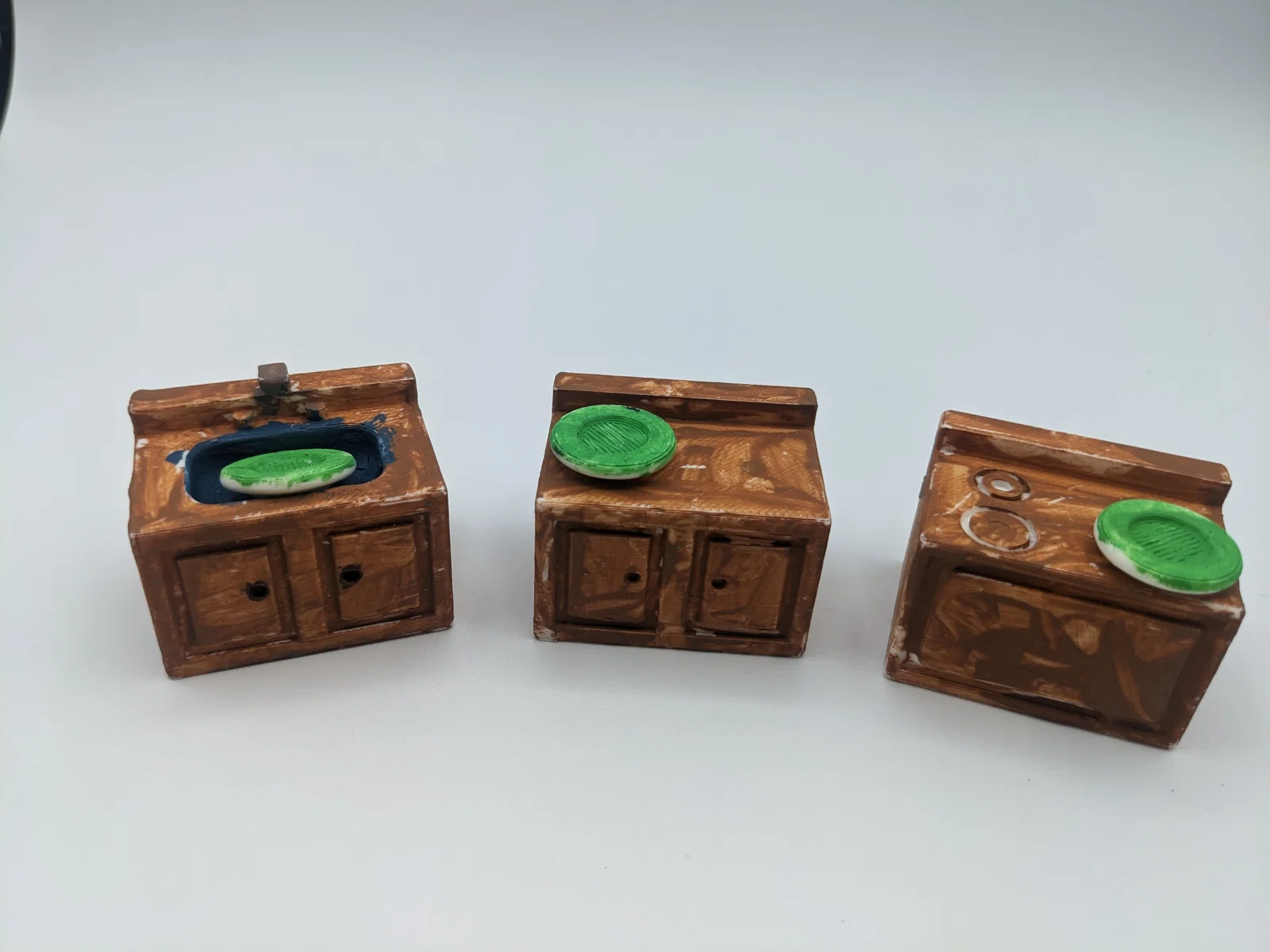

Bồn rửa, mặt bếp và lò nướng/bếp.

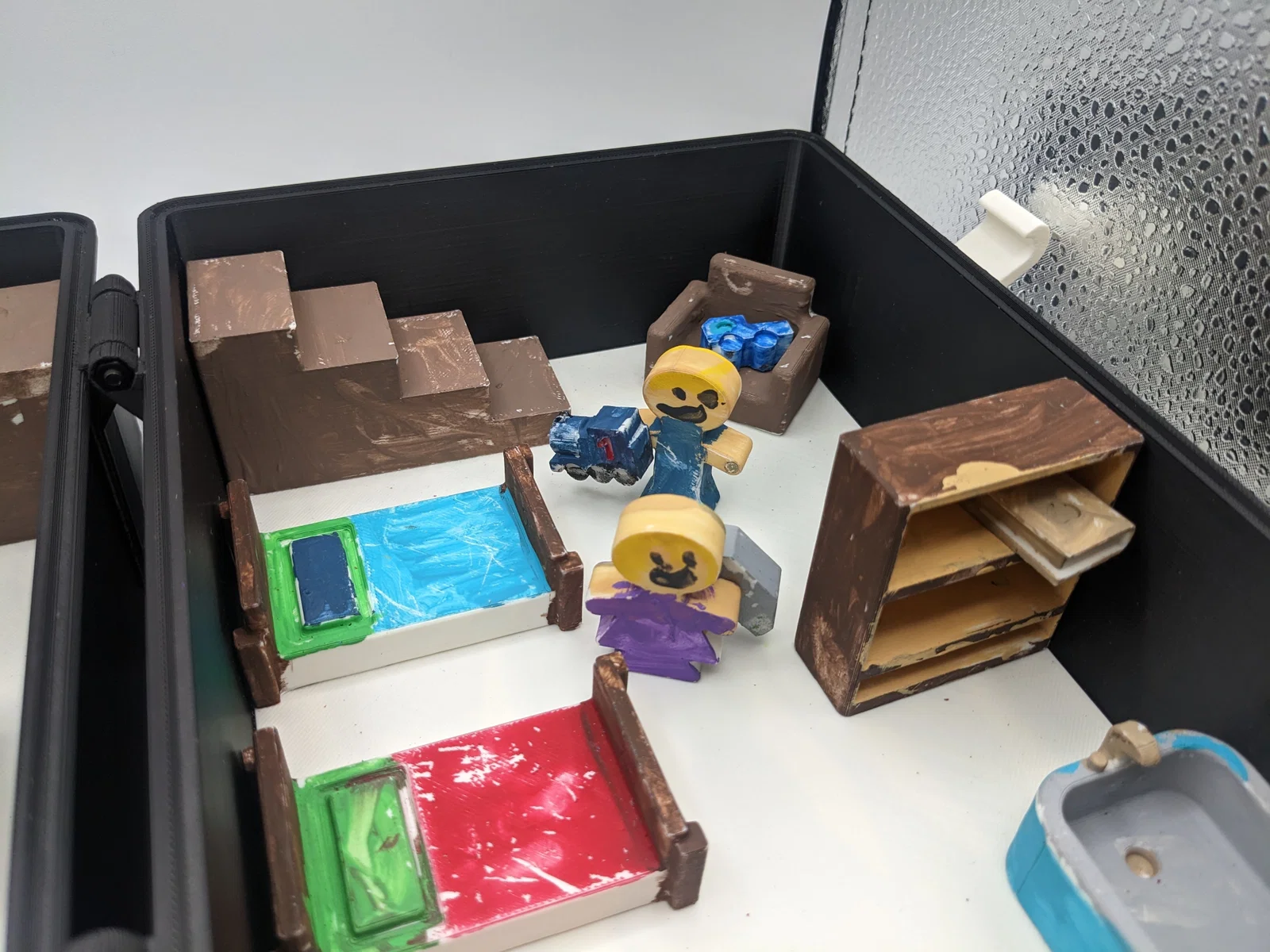

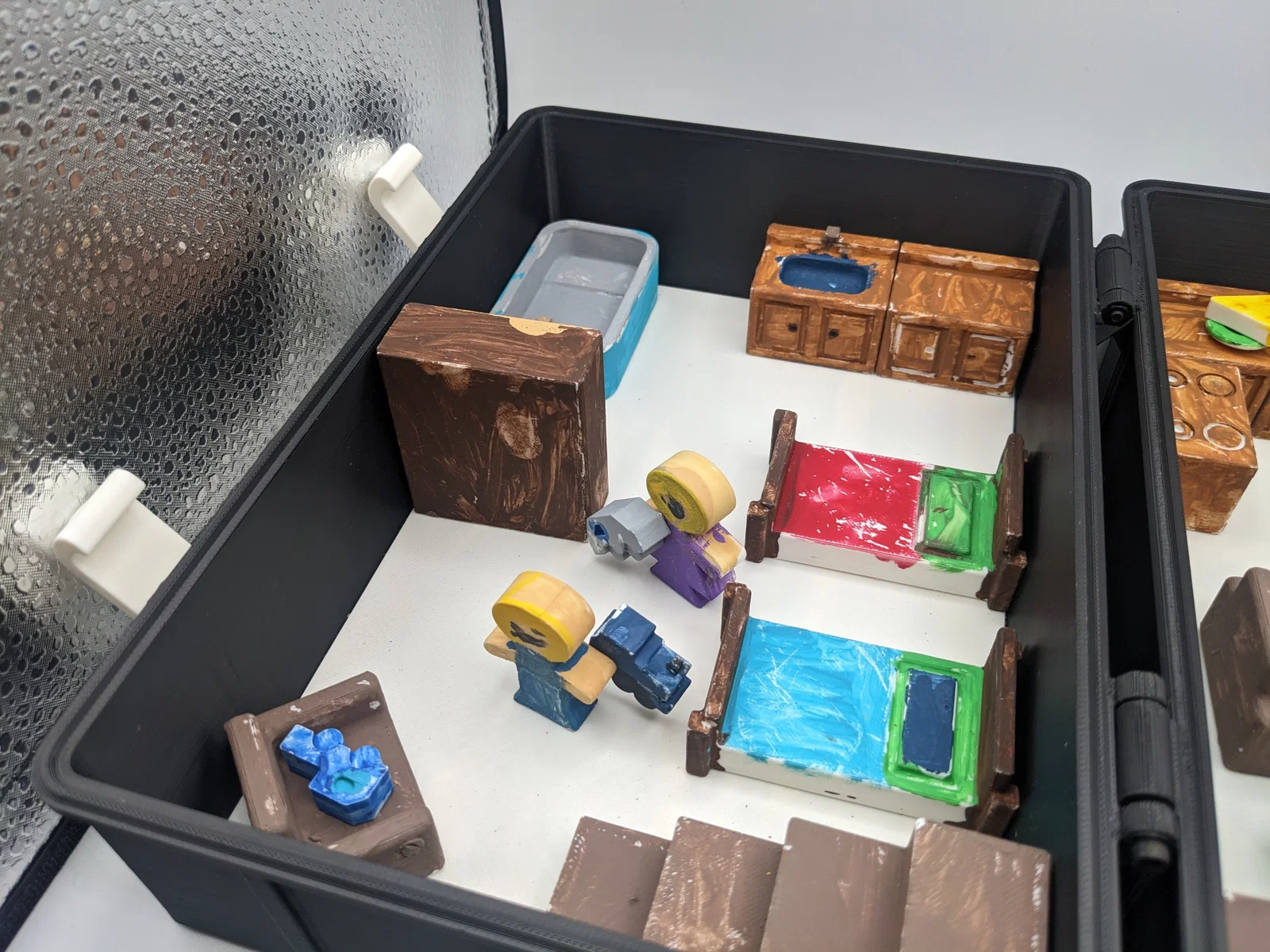

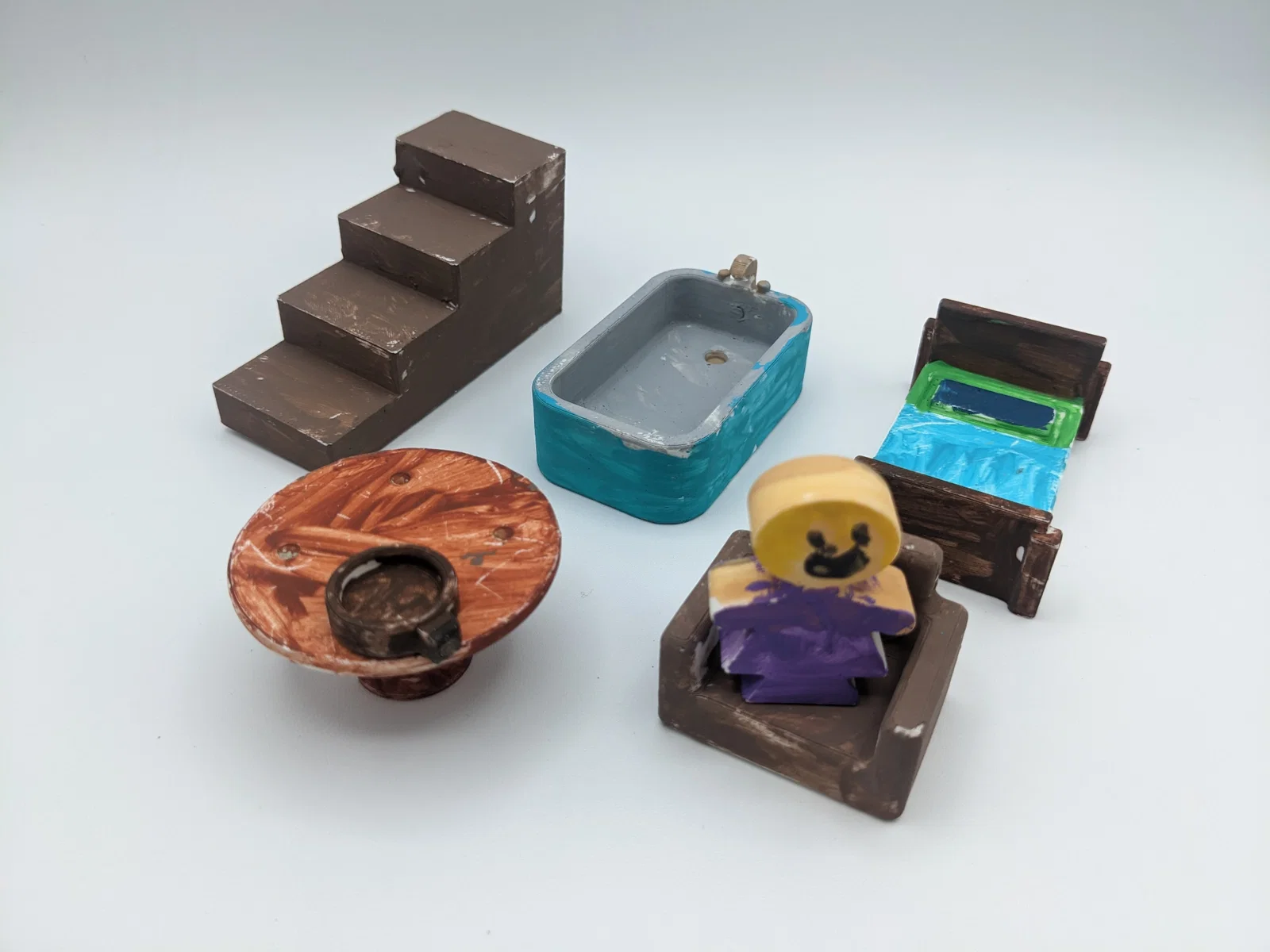

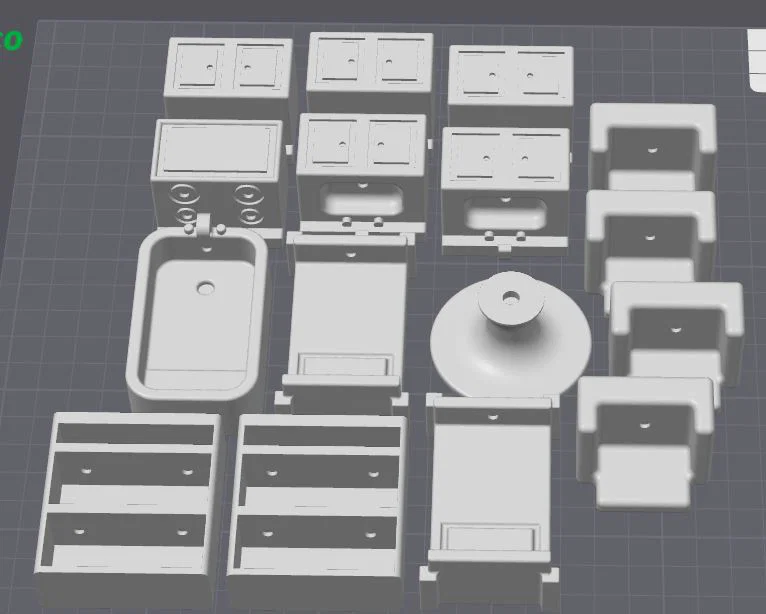

Cầu thang, bồn tắm, giường, bàn và ghế.

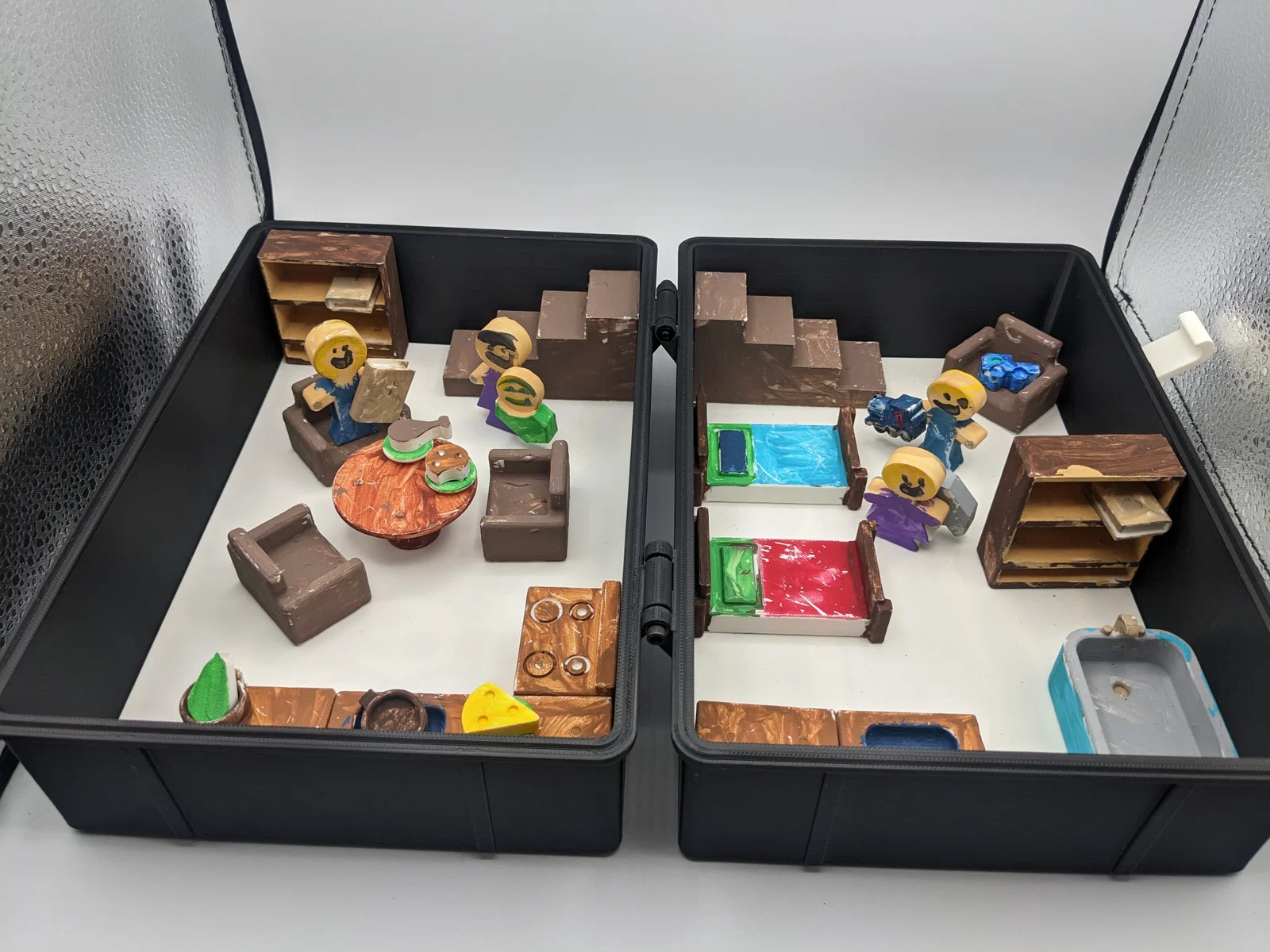

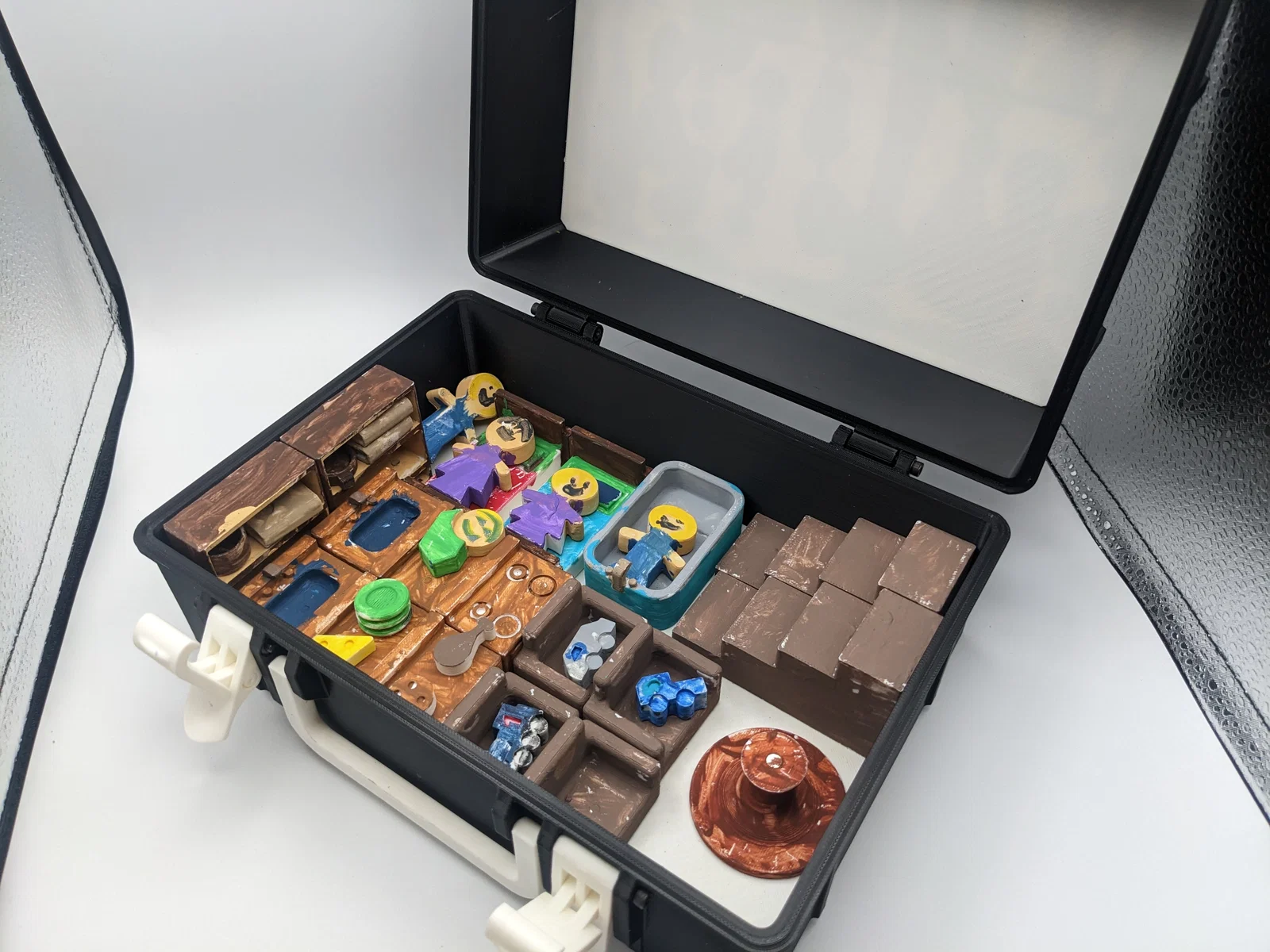

Phần travel case (hay “ngôi nhà”) gập mở ra và trải phẳng được, và có dán các tấm kim loại mỏng (mua ở tiệm đồ thủ công/hobby địa phương) ở mặt đáy để các món đồ có thể “dính” vào và không bị trượt.

Các món đồ có gắn nam châm bên trong để những món nhỏ có thể được giữ lại và đồ nội thất đứng yên, nhưng vẫn có thể sắp xếp lại.

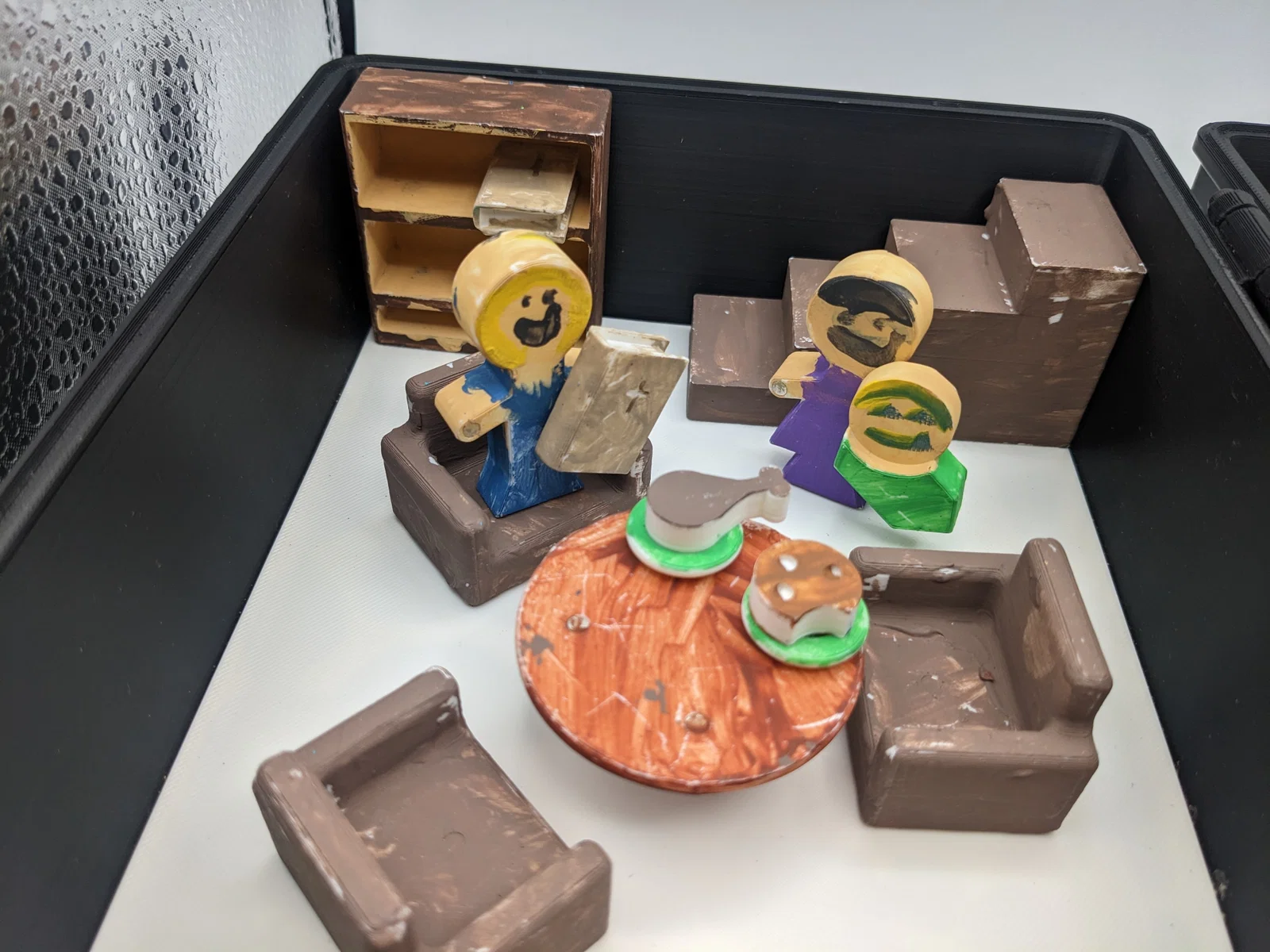

Búp bê có thể cầm dĩa, đồ ăn, đồ chơi, sách và cả em bé!

Búp bê có thể “ngồi” trên ghế, “nằm” trên giường, và trong bồn tắm mà không bị trượt.

Búp bê và nội thất dính xuống sàn nhưng vẫn sắp xếp lại được.

Đồ vật có thể dính lên mặt bếp, kệ, bàn, v.v.

Tất nhiên, nam châm là tuỳ chọn. Bạn vẫn có thể in các chi tiết và bỏ qua phần nam châm, và bộ này vẫn dùng như một set búp bê mini bình thường.

Phần lớn chi tiết có sẵn chỗ lõm để nhét nam châm vào. Các chi tiết nhỏ, tay búp bê và bề mặt đồ nội thất dùng nam châm neodymium 3x1 mm. Còn phần đế nội thất và bàn chân búp bê dùng 5x3 mm. (Bảng Bill of Materials đầy đủ ở dưới).

*** KHI DÁN NAM CHÂM, LÀM TỪ TỪ VÀ NHỚ CANH CHO TẤT CẢ CÙNG CHIỀU ĐÚNG ĐỂ HÚT NHAU, KHÔNG PHẢI ĐẨY NHAU.

Các phần cần cho bộ của con gái mình là…

Bill of Materials:

Phần không in (Non-Printed Parts):

• 2x - Tấm kim loại 1/16" (cắt theo kích thước) (xấp xỉ 235 x 175mm)
• 4x - M3x30mm Socket head cap screw
• 4x - M3 Nuts
• 23x - Nam châm neodymium 5x3 mm (tuỳ chọn) - "SMALL"
• 37x - Nam châm neodymium 3x1 mm (tuỳ chọn) - “BIG”
• Keo epoxy E6000 (đồ thủ công) hoặc keo dán kim loại với nhựa tương đương (tuỳ chọn)
• Sơn acrylic (tuỳ chọn)

Case: - ( 240 x 180 x 120mm )

• 1x Case Bottom
• 1x Case Top
• 1x Handle (ấn vào là khớp)
• 2x Latches (dùng bu-lông để gắn)
• 4x M3x30mm Socket head cap screws
• 4x M3 Nuts
• 2x Tấm kim loại 1/16" (cắt theo kích thước) (tuỳ chọn)
• 2x Floor bottom inserts (tuỳ chọn)

Búp bê và nội thất (Dolls and Furniture): - (muốn mix & match sao cũng được)

• 1x Mommy (1 nam châm BIG ở chân, 2 nam châm SMALL ở tay)
• 1x Daddy (1 nam châm BIG ở chân, 2 nam châm SMALL ở tay)
• 1x Boy (1 nam châm BIG ở chân, 2 nam châm SMALL ở tay)
• 1x Girl (1 nam châm BIG ở chân, 2 nam châm SMALL ở tay)
• 1x Baby (1 nam châm SMALL ở lưng)
• 2x Beds (2 nam châm BIG ở đáy, 1 nam châm SMALL ở đuôi giường)
• 1x Bathtub (2 nam châm BIG ở đáy, 1 nam châm SMALL ở phía trong)
• 2x Stairs (2 nam châm BIG ở đáy)
• 2x Shelves (2 nam châm BIG ở đáy, 4 nam châm SMALL trên kệ)
• 4x Chairs (2 nam châm BIG ở đáy, 1 nam châm SMALL ở mặt ghế)
• 1x Table (1 nam châm BIG ở đáy, 4 nam châm SMALL ở mặt bàn)
• 2x Sink (2 nam châm BIG ở đáy, 1 nam châm SMALL ở lỗ thoát nước)
• 2x Sink (2 nam châm BIG ở đáy, 1 nam châm SMALL ở lỗ thoát nước)
• 2x Oven (2 nam châm BIG ở đáy, 2 nam châm SMALL ở phía trên)
• 3x Countertop (2 nam châm BIG ở đáy, 2 nam châm SMALL ở phía trên)
• 3x Books (1 nam châm SMALL ở đáy)
• 3x Plates (1 nam châm SMALL ở đáy)
• 1x Pot (1 nam châm SMALL ở đáy)
• 1x Pan (1 nam châm SMALL ở đáy)
• 1x Food Meat (1 nam châm SMALL ở đáy)
• 1x Food Cheese (1 nam châm SMALL ở đáy)
• 1x Food Pear (1 nam châm SMALL ở đáy)
• 1x Food Cookie (1 nam châm SMALL ở đáy)
• 1x Toy Truck (1 nam châm SMALL ở đáy)
• 1x Toy Car (1 nam châm SMALL ở đáy)
• 1x Toy Train (1 nam châm SMALL ở đáy)

Lắp ráp (Assembly):

Lắp ráp cực kỳ đơn giản, nhưng có vài điểm mình khuyên bạn nên để ý.

Đặt từng nửa của case nằm phẳng trên bàn và canh cho khớp phần bản lề. Nhét mỗi bản lề 1 con tán M3 vào phần hõm (bạn sẽ thấy). Sau đó vặn 2 con ốc M3x30mm vào. Siết cho tới khi vào hết ren và vừa tay. ĐỪNG SIẾT QUÁ CHẶT kẻo nứt bản lề, phần này không cần lực siết lớn. Tiếp theo, dùng 2 tán M3 và 2 ốc M3x30 để gắn chốt khóa (latches).

Bước tiếp theo là dán (tuỳ chọn) tấm kim loại để làm đáy case có thể hít nam châm. Dùng keo epoxy E6000 hoặc loại tương đương (CẢNH BÁO: nếu dùng E6000, do mùi/khí bay ra trong lúc keo đóng rắn, bạn cần để case thoáng ngoài khoảng 1–2 tuần cho bay mùi). Cắt tấm theo kích thước bằng kéo cắt tôn hoặc cách khác (cẩn thận cạnh sắc). Bôi keo vào mặt đáy bên trong của case (không cần nhiều) rồi đặt tấm kim loại vào. Sau đó bôi keo lên mặt trên của tấm kim loại và đặt miếng “sàn” in phẳng mỏng lên để che phần kim loại (tuỳ dung sai máy in, có thể bạn phải scale nhỏ miếng sàn hoặc cắt bớt góc để vừa). Dùng sách hoặc vật nặng đè xuống và chờ keo khô. Để case mở thoáng khoảng một tuần (hoặc hơn) để keo đóng rắn hoàn toàn và mùi bay hết.

Tiếp theo, lấy từng búp bê/nội thất/phụ kiện bạn muốn gắn nam châm, chấm một ít keo và nhét nam châm vào. Nhớ canh đúng chiều nam châm khi nhét. Làm từ từ. ĐỪNG LÀM ẨU BƯỚC NÀY. Nói cho rõ: nam châm gắn sai chiều sẽ đẩy nhau chứ không hút nhau. Về sau gần như không sửa được. Bạn cần canh sao cho tất cả nam châm cùng “hệ” để mọi món đều dùng chung, hút đúng với nhau.

Xong thì đưa cho bé và để bé tự sơn thôi! Con gái mình dùng sơn acrylic.

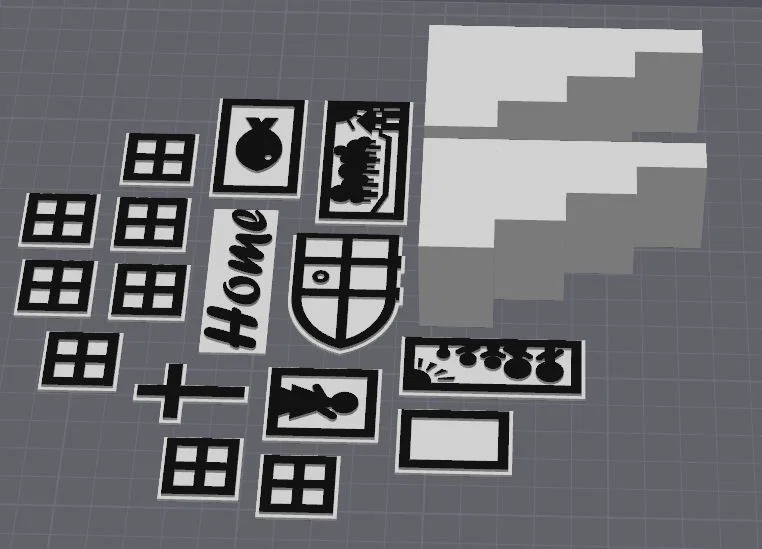

Mình còn thiết kế thêm nhiều khung tranh và đồ trang trí khác để dán lên tường của case (có sẵn trong file), nhưng cuối cùng bé chọn không dán để linh hoạt hơn trong việc sắp đồ nội thất.

Chúc bạn làm vui vẻ! Mong bé nhà bạn cười tươi giống như bé nhà mình. :)

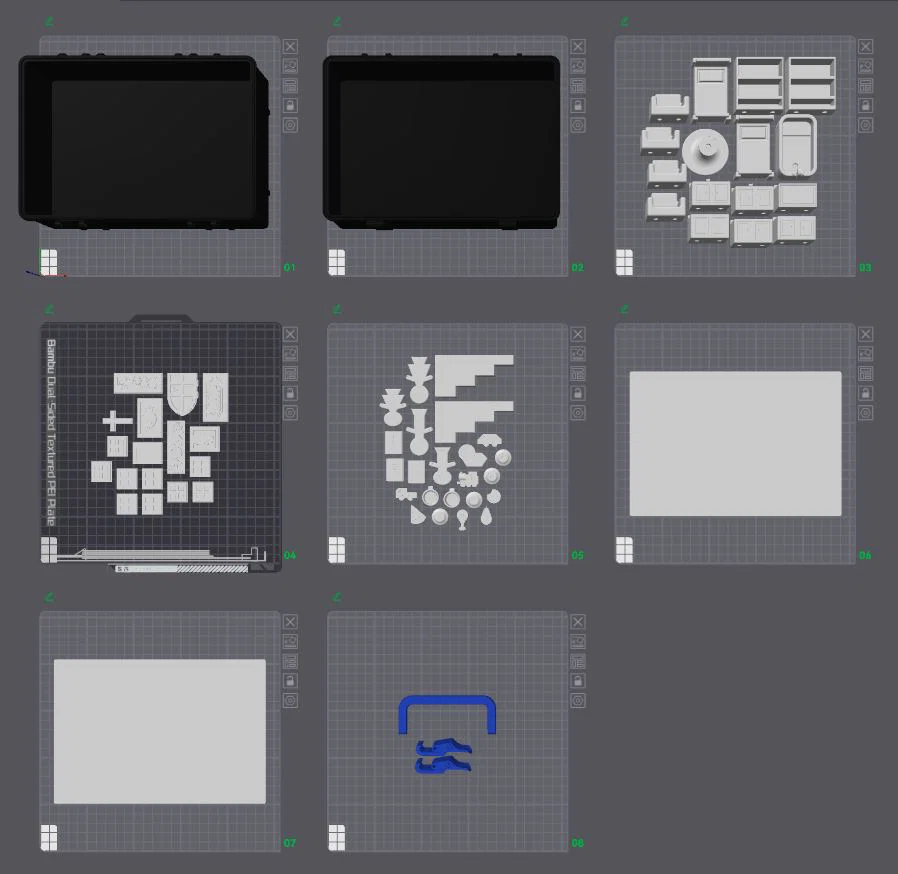

Đính kèm là file 3MF đầy đủ và toàn bộ file STL rời cho từng chi tiết.

Chúc bạn in vui và cầu Chúa ban phước.
