Remix - Vỏ Loa Back Horn Tùy Chỉnh (Customizable Back Horn Speaker Enclosure)

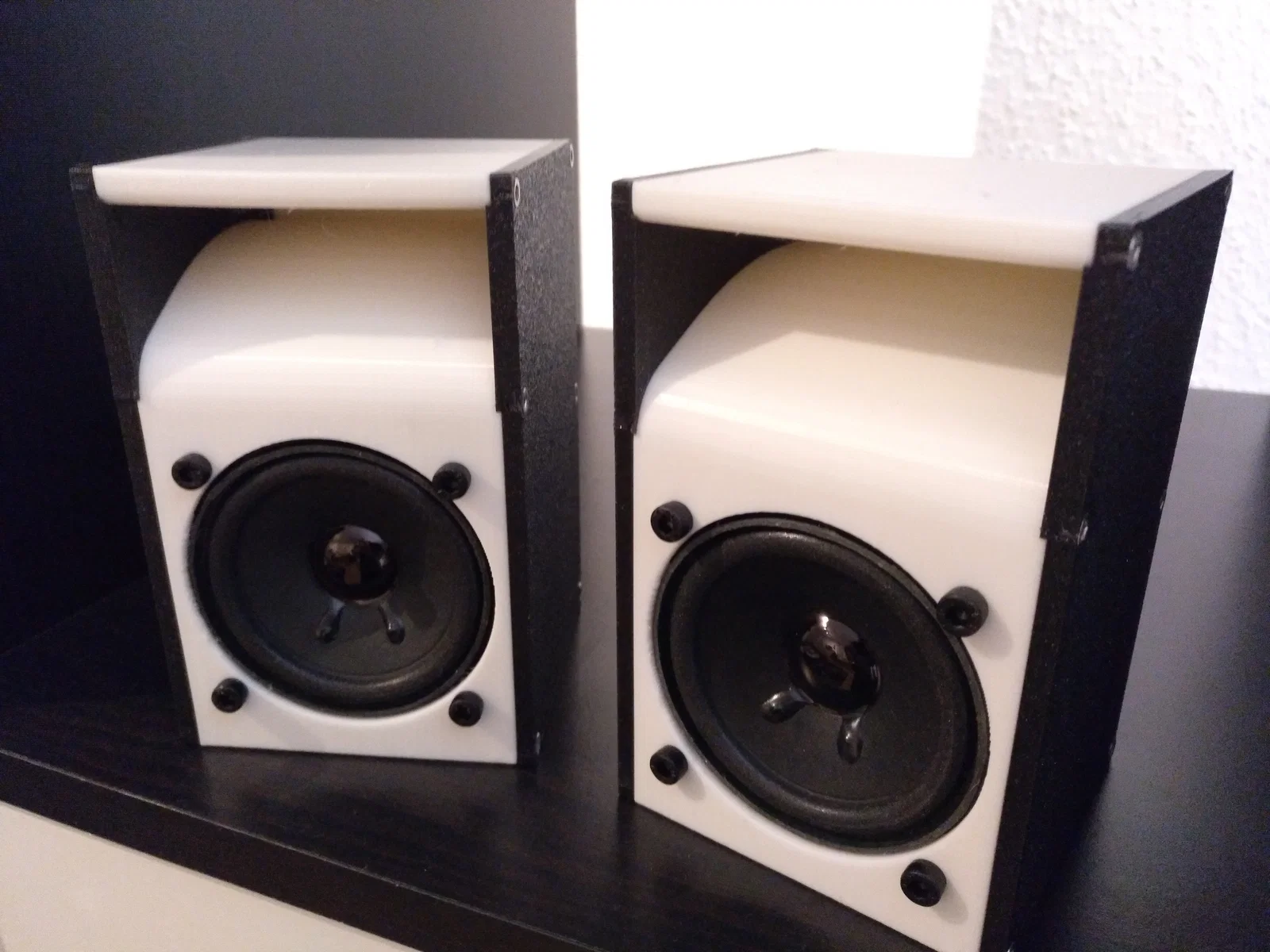

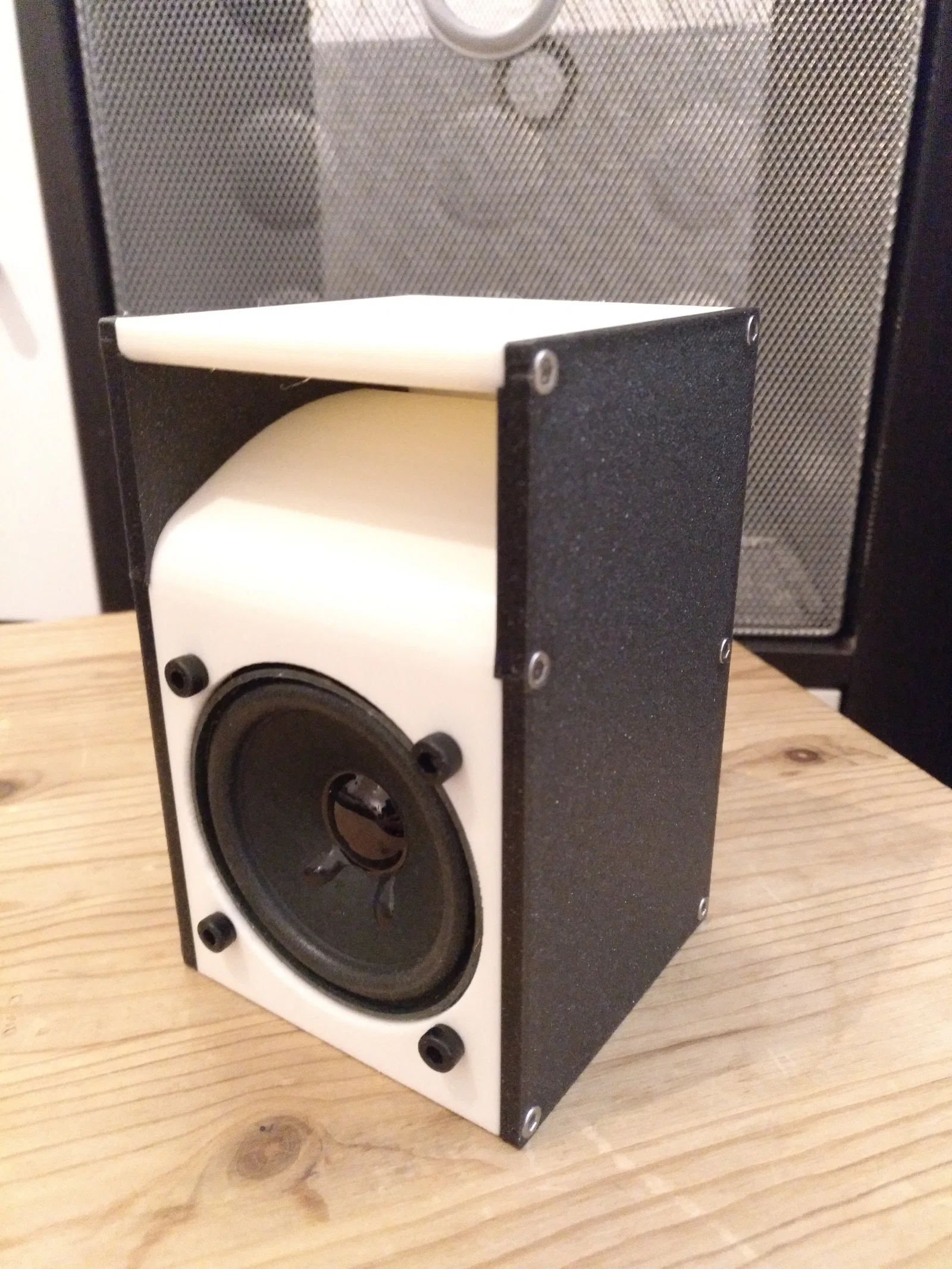

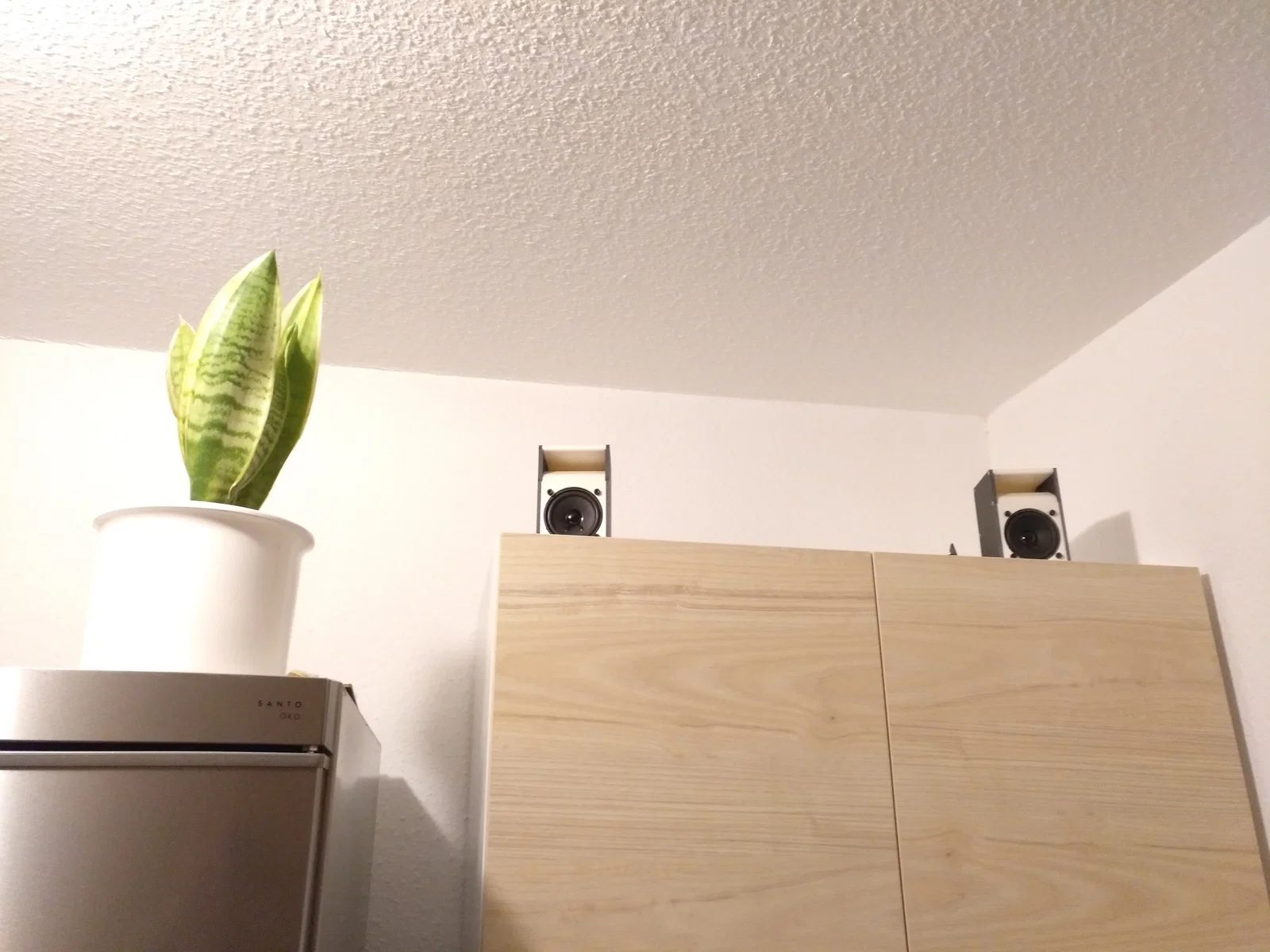

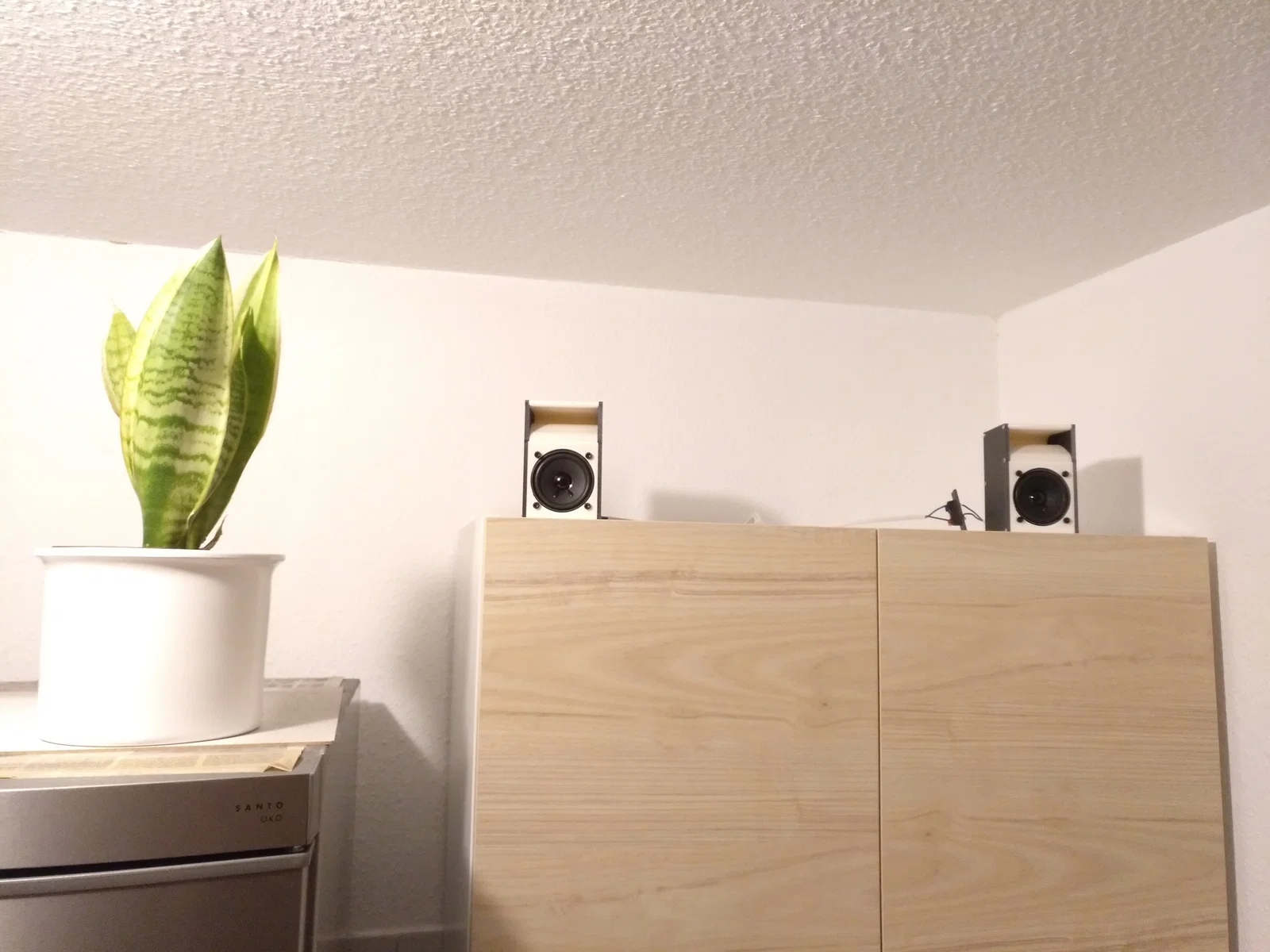

Đây là bản Remix từ mẫu Customizable Back Horn Speaker của Chris Hill. Mình đã đổi đường kính phần lắp chassis loa lên 66mm và thu nhỏ toàn bộ vỏ lại một chút. Ngoài ra cũng không còn chừa thêm chỗ cho PCB. Mình vẫn chừa một khoảng cho cọc đấu dây loa (speaker connection terminals).

Loa mình dùng là Visaton FR7 2.5". Cọc đấu dây có lỗ 3mm và khoảng cách lắp (mounting distance) là 45mm. Phần khoét (cutout) cho nó rộng 20mm. Vì vậy có thể luồn qua được ngay cả khi cọc đã được hàn sẵn vào chassis.

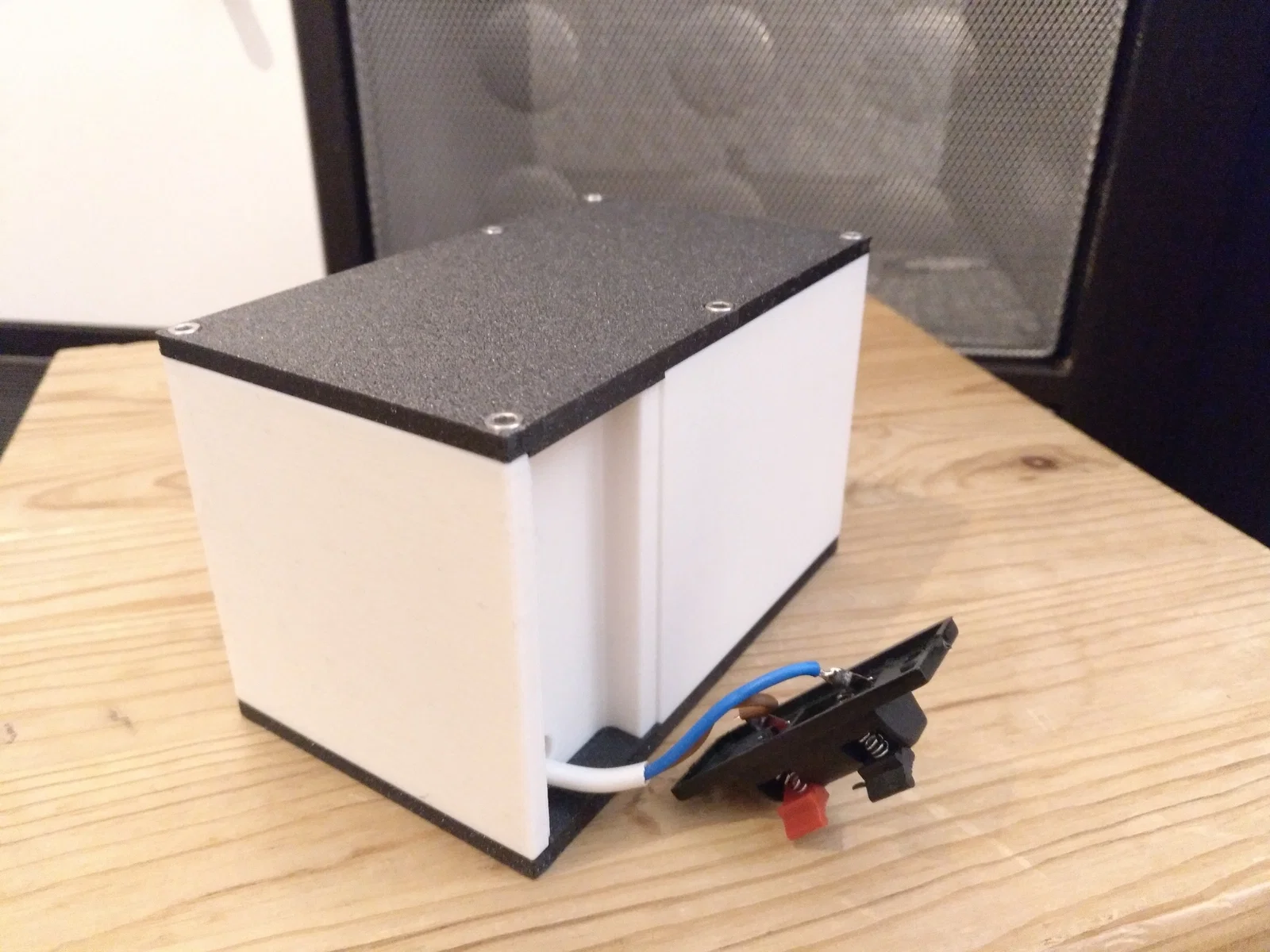

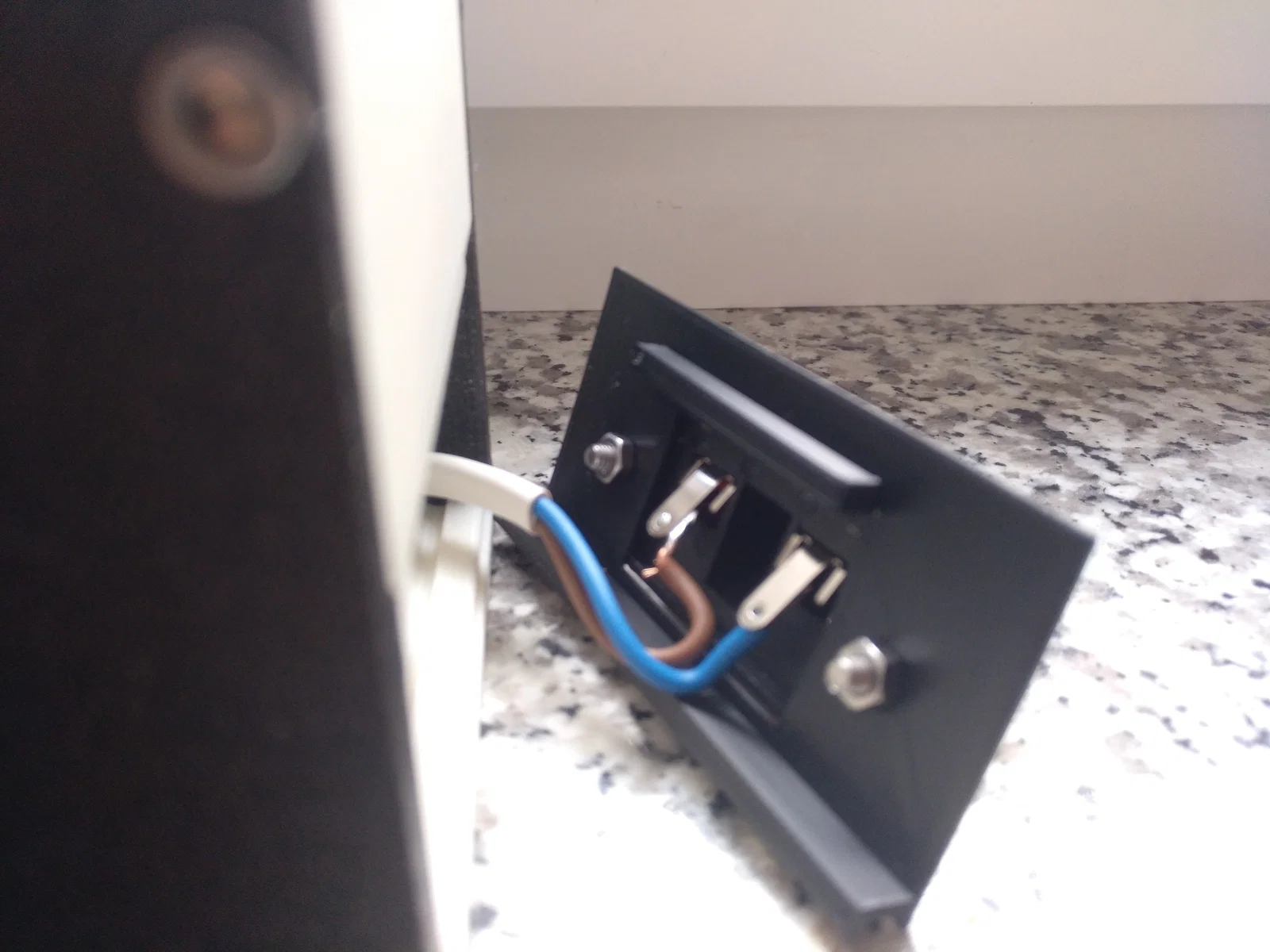

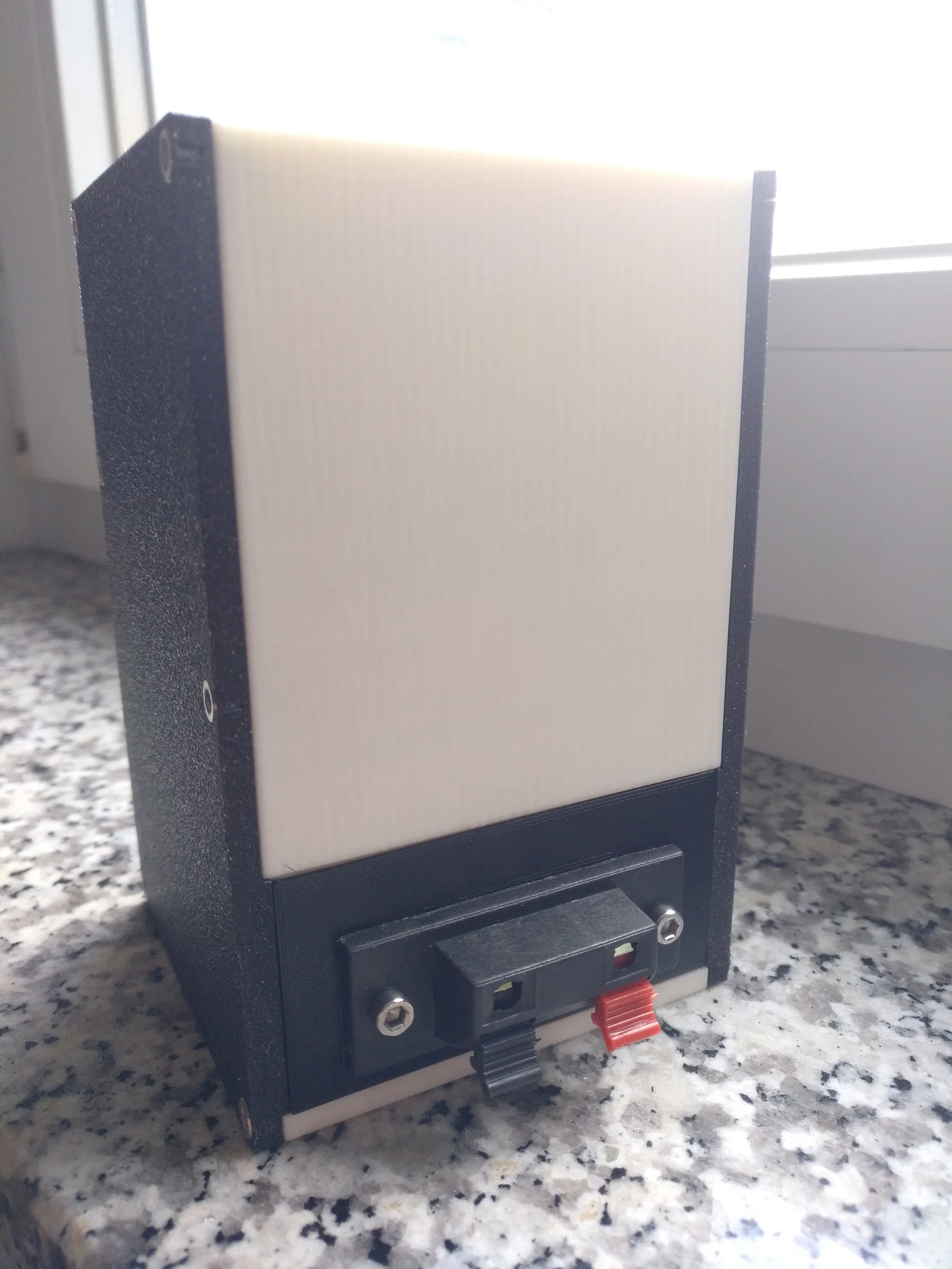

Nên dùng dây mềm hơn (1 mm²). Lúc đó tấm lưng (back plate) sẽ bấm vào (snap in) và giữ chắc. Mình dùng dây cứng hơn nên nó chỉ giữ tạm vậy thôi…

Cọc đấu dây mình dùng là loại này (https://www.amazon.de/St%C3%BCck-Lautsprecher-Terminal-pol-Klemmleiste-rot-schwarz/dp/B00C7R67EM/ref=sr_1_11?__mk_de_DE=%C3%85M%C3%85%C5%BD%C3%95%C3%91&crid=2Y4ALIAAVINDC&keywords=lautsprecher+terminal&qid=1680861792&sprefix=lautsprecher+terminal%2Caps%2C137&sr=8-11)

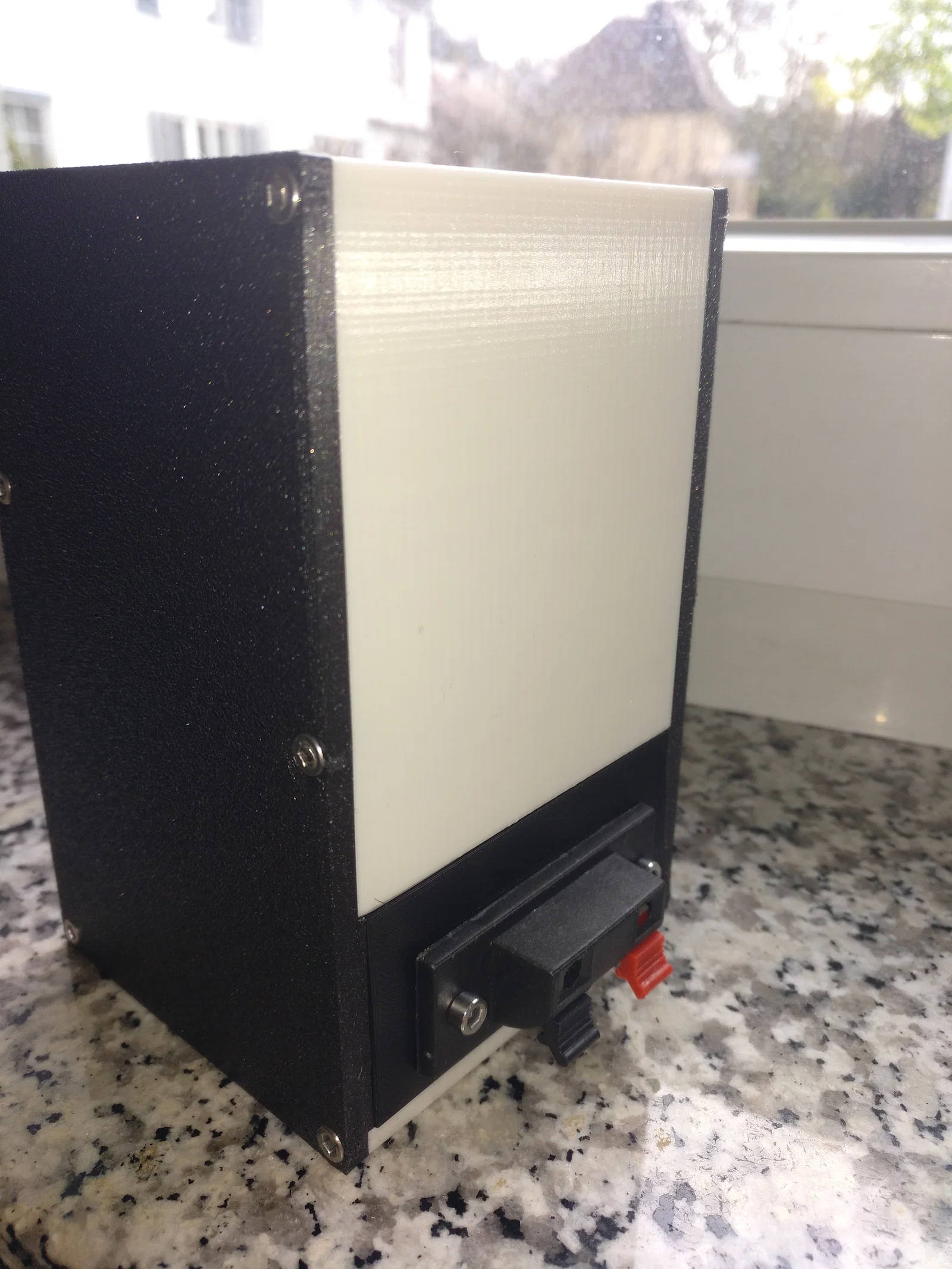

Nhưng mà nó không tốt. Nếu bạn muốn dùng được back plate thì nên mua cọc đấu dây cao 20mm và có khoảng cách lỗ 45mm. Lỗ dùng cho ốc M3. Đừng siết ốc quá chặt, back plate sẽ bị cong và không giữ được. Tiếc là mình thiết kế và in xong vỏ loa trước khi tính tới chuyện gắn cọc đấu dây :).

Printing:

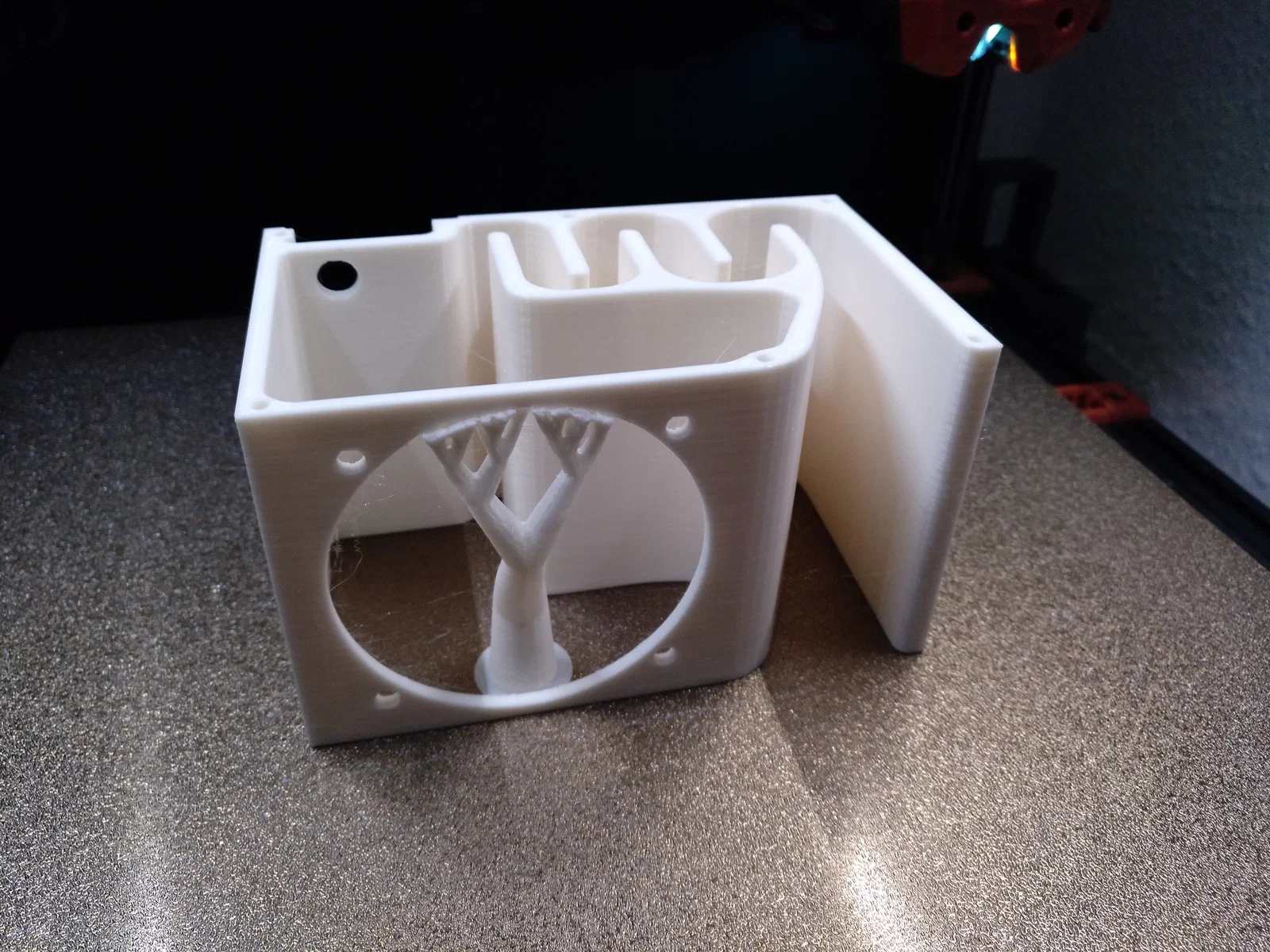

• dùng (Tree)-Supports cho phần khoét chassis
• dùng Supports cho các lỗ ốc ở hai bên hông

Parts needed:

• 4x ốc M4x6 (chassis) (đầu ốc loại nào cũng được)
• 4x đai ốc M4 (chassis)
• 12x ốc M3x10 đầu trụ (cylinder head) cho các tấm hông (có thể dùng ốc dài hơn)
• ốc M3x6 hoặc M3x8 cho back plate (loại ốc nào cũng được)
• đai ốc M3
