QIDI X-Max - X-Gantry cải tiến kèm bộ căng dây (Tensioners)

Hỗ trợ

Tất cả thiết kế và mod của mình trên Printables đều miễn phí để dùng và remix. Chúng dùng giấy phép phi thương mại. Nếu bạn thấy mẫu này (hoặc các mẫu khác của mình) hữu ích, bạn có thể ủng hộ mình một khoản nhỏ qua link bên dưới. Cảm ơn nhiều :)

https://www.paypal.me/humebeamengineering

Giới thiệu

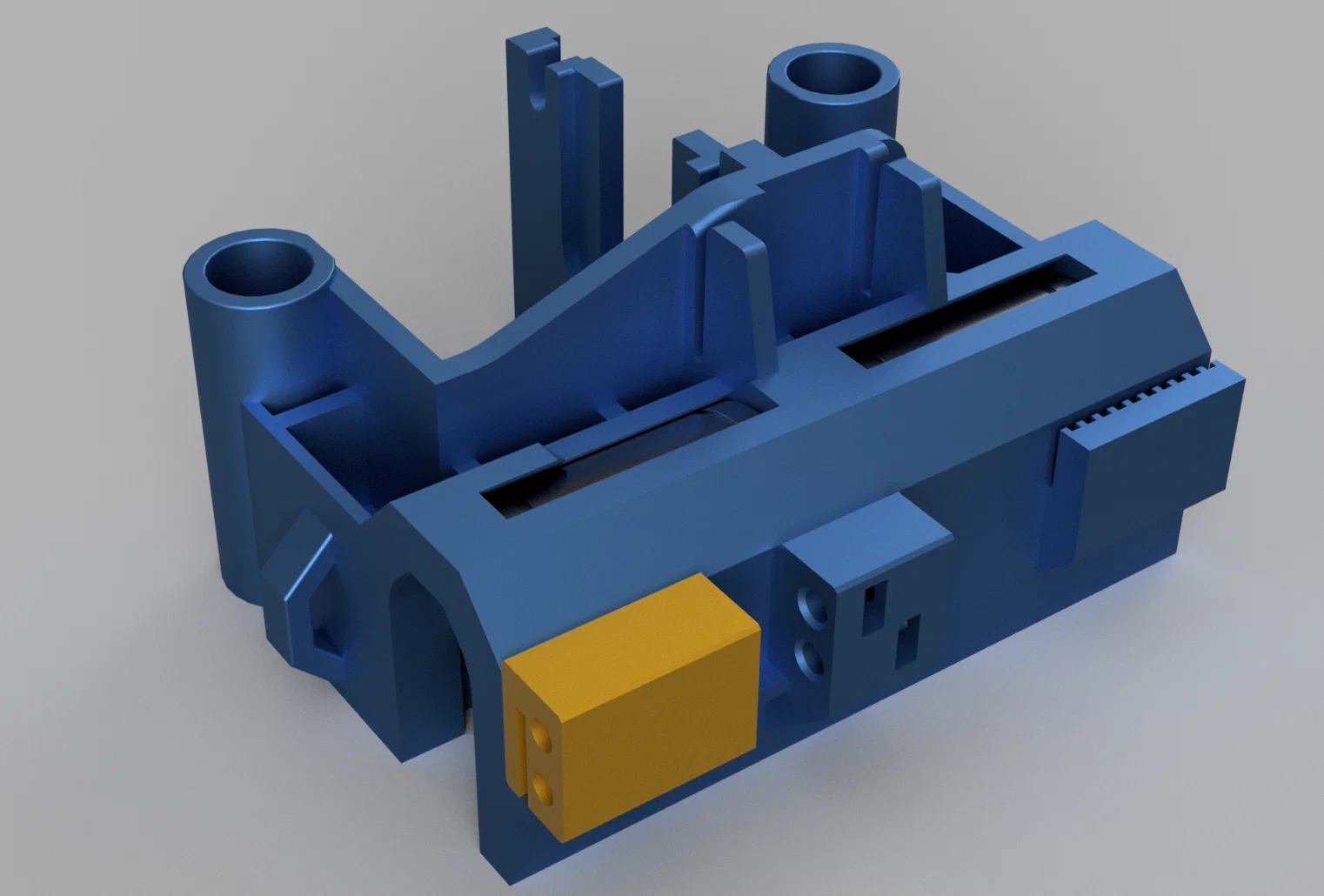

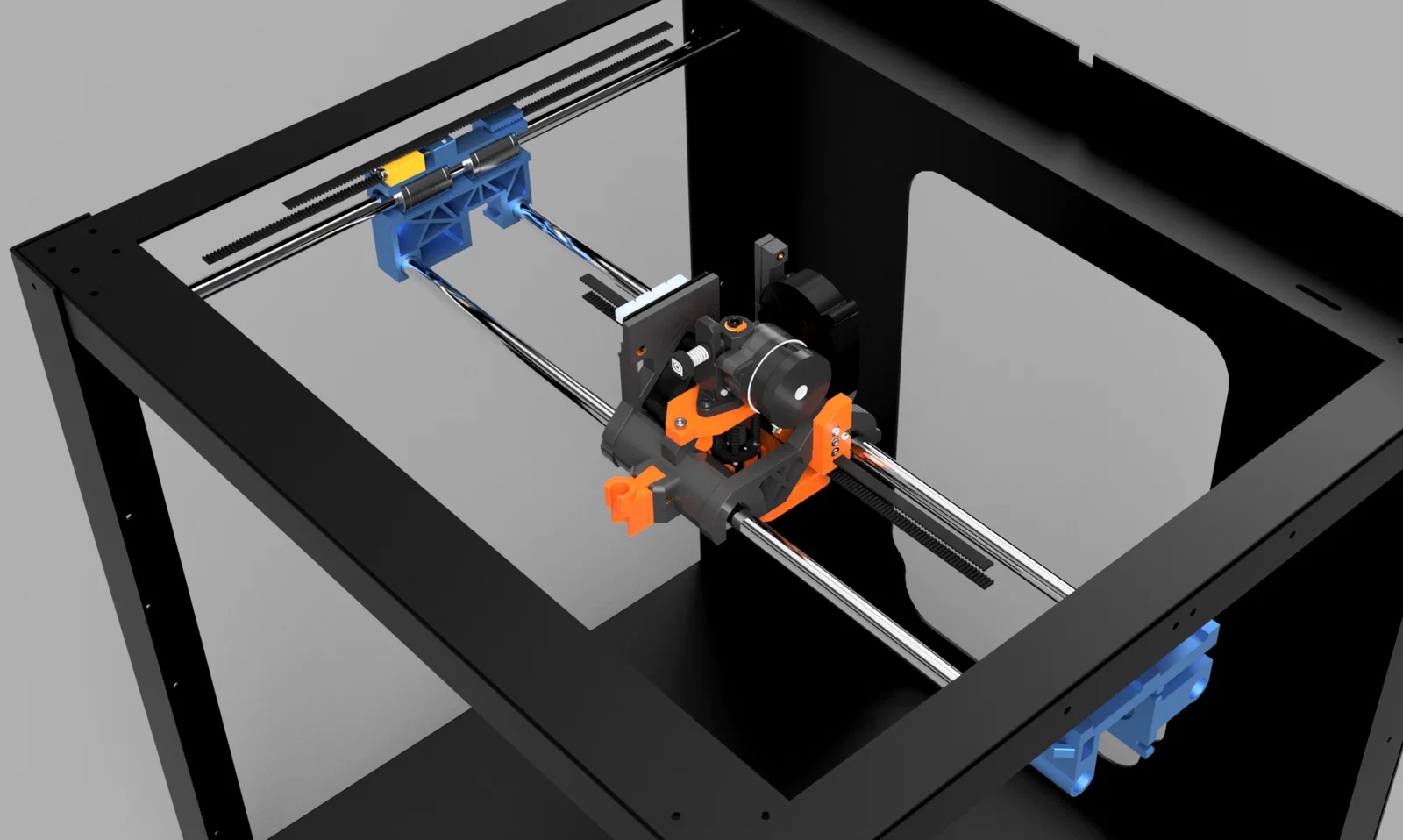

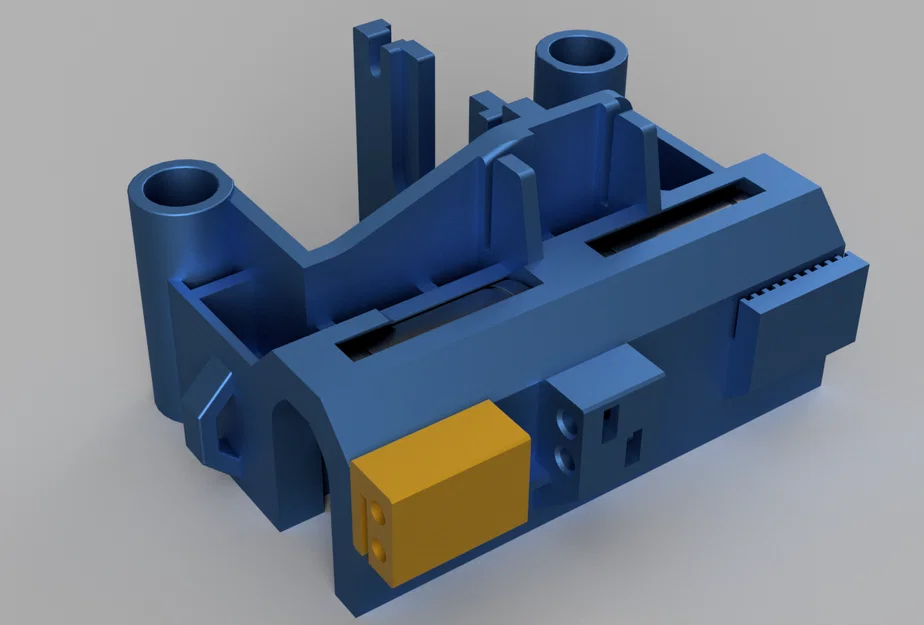

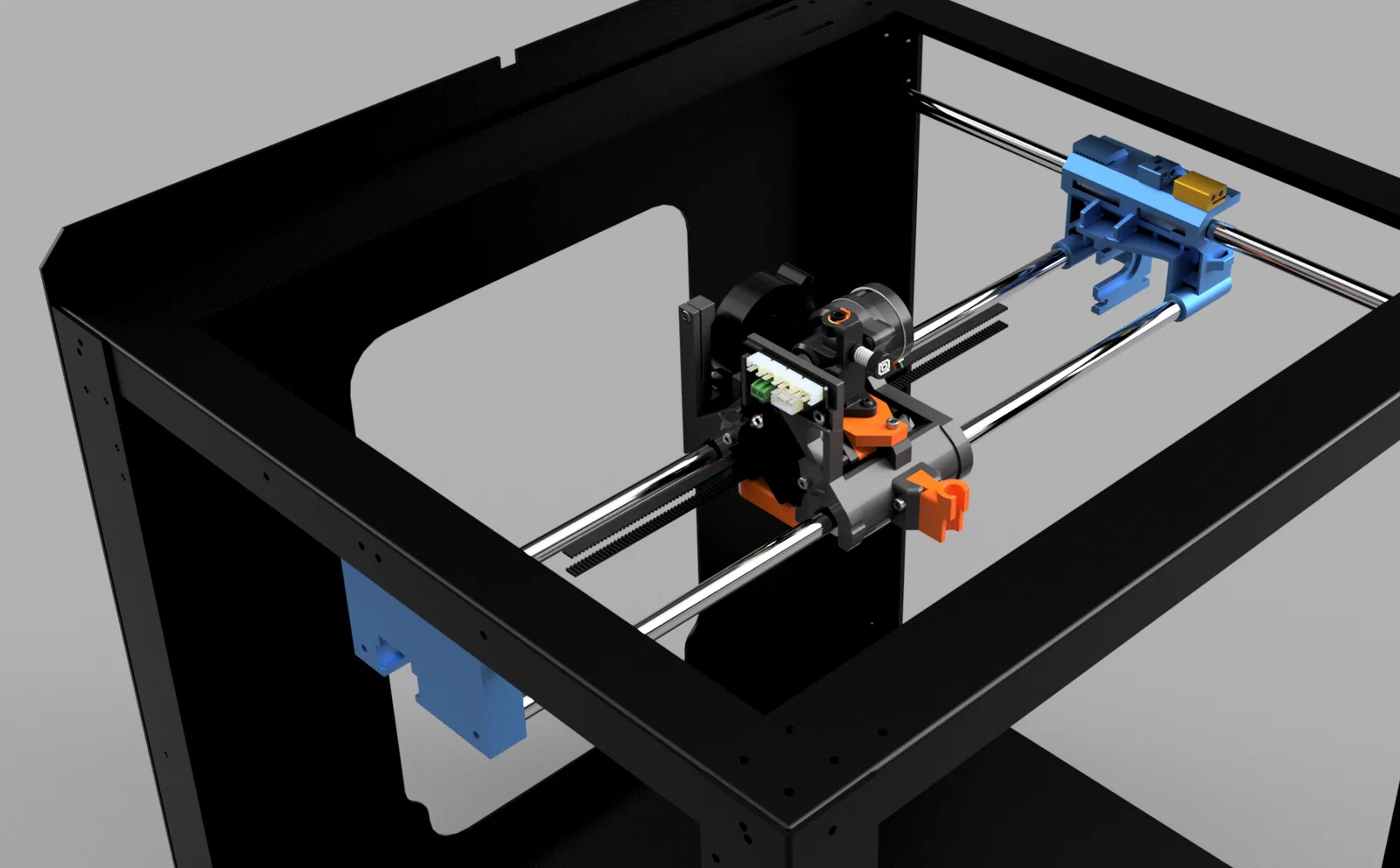

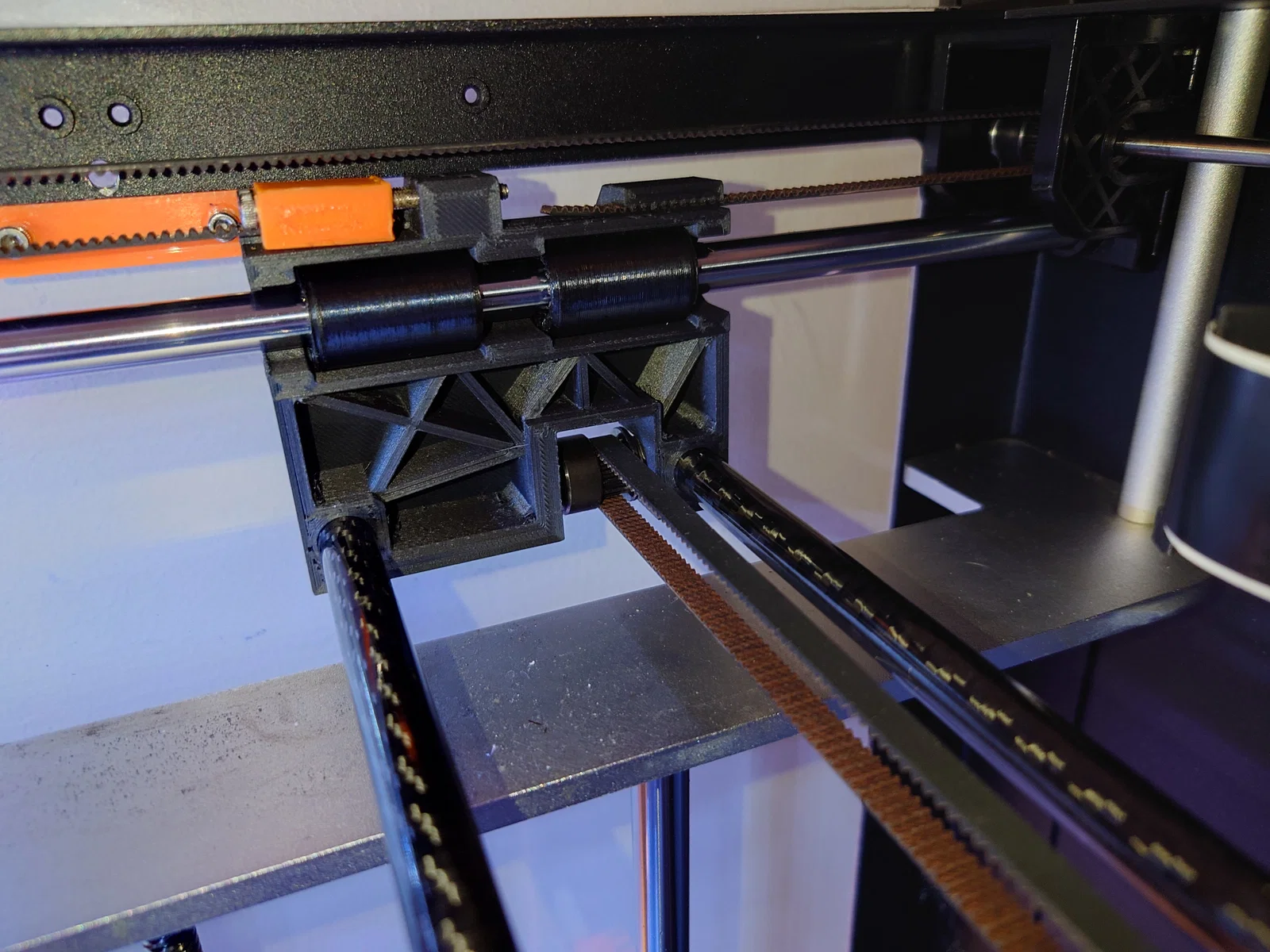

Đây là bộ X-Gantry được thiết kế lại cho QIDI X-Max. Các chi tiết gốc không đạt chất lượng như mình mong muốn (khuôn đúc kém), và cụ thể là mình cần khoảng cách ty chính xác cho bản chuyển đổi Icarus 2, kèm belt tensioners đúng chuẩn và thêm khoảng hở cho pulley GT2 20T aftermarket (Qidi dùng pulley nhựa 17T nhỏ hơn).

Khoảng cách ty 69.9 mm khớp chính xác với Icarus 2. Dĩ nhiên cũng lắp vừa máy zin.

Nó cũng có thể lắp được cho QIDI X-Plus và I-Mate (và I-Mate S) nhưng mình chỉ test trên X-Max của mình.

Cập nhật 14/01/2023

Bản 1.3 canh thẳng hàng dây belt hoàn hảo khi đi cùng Icarus 2. Phiên bản cho máy dùng ty 8 mm sẽ có vào ngày mai. Nhớ để ý hướng lắp pulley, xem hình (hướng mới với bản 1.3 ở phía motor):

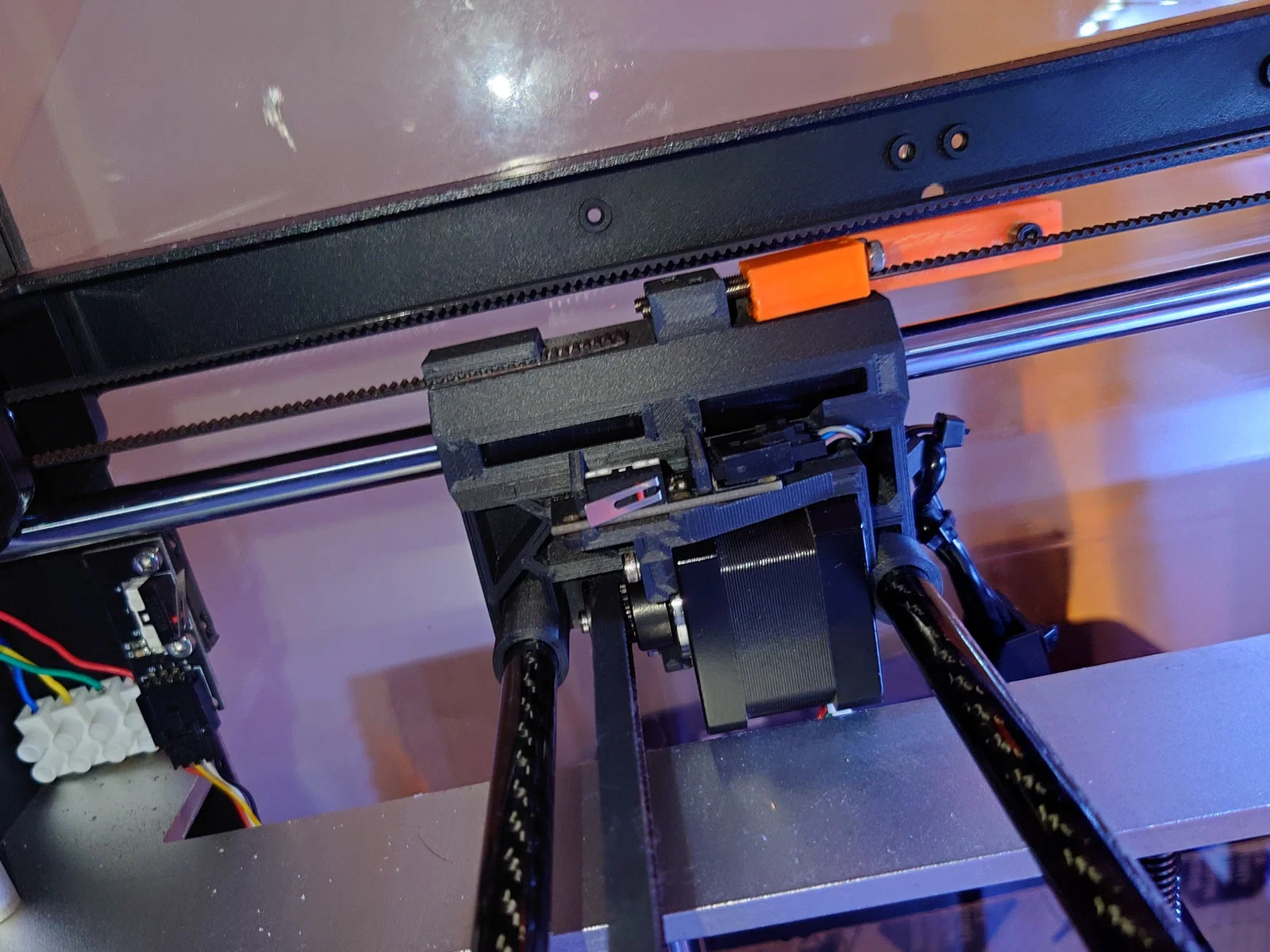

Ở phía có motor, pulley nên đặt sát motor nhất có thể mà không cạ—tức chừa khoảng 0.2 mm hoặc vậy.

BOM - Bill of Materials

Mình mua đa số linh kiện máy in 3D từ các shop chất lượng trên AliExpress và Banggood. Ship từ Trung Quốc hơi lâu nhưng chất lượng rất ổn và giá cũng tốt.

Bạn cần ốc M3 đầu lục giác chìm (socket head) và tán M3. Tốt nhất là lấy bộ kit dưới đây, trong đó có đủ đồ cho build này và còn dùng được cho nhiều thứ khác:

440 pcs M3 Hex Socket Head Cap Kit

Linh kiện tùy chọn:

Mình cũng khuyên bạn thay luôn pulley và belt zin cho cả trục X (gantry này) và trục Y khi làm một lần. Đồ zin khá “rẻ” (pulley nhựa ép vào) và belt chỉ ở mức tiêu chuẩn. Để thay thế, mình đề xuất dùng dây Gates GT2 chính hãng và các pulley của Trianglelab:

Genuine GATES-LL-2GT 2GT belt 6 mm (cần 3 m)

Trianglelab 2GT 20T Aluminum Pulley for 6mm (cần 6 cái, ID 5 mm)

Đừng quên dùng Loctite cho vít hãm (grub screws)!

In những gì

Tất cả đều in được không cần support. Nếu có thể, mình khuyên dùng Polycarbonate; ABS hoặc ASA cũng chạy tốt.

In các phần sau (file đã được xoay đúng sẵn):

gantry-left.stl

gantry-right-stl

gantry-tensioner.stl (in 2 cái, mỗi bên 1 cái)

Nếu bạn dùng ty Carbon Fiber, đây là vài mẫu bearing mình thiết kế để bạn in và dùng:

Hiệu chỉnh E-step

Giả sử bạn đã thay tất cả pulley cho cả X và Y, và bạn dùng dây Gates cùng pulley lớn hơn mình link ở trên, hãy tải và in file gcode này:

estep-20t.gcode

Nếu bạn chỉ thay pulley trục X mà không thay pulley trục Y (ở các góc bracket của máy), thì tải và in file gcode này:

estep-20t-only-x.gcode

Nếu bạn dùng belt và pulley zin thì bạn không nên đổi e-steps. Bạn luôn có thể quay lại zin về sau. Khi đó hãy in file quay về zin này:

estep-back-to-stock.gcode

Lưu ý: nếu dùng hiệu chỉnh e-step ở trên thì bạn phải thay đủ cả sáu pulley, không thể chỉ đổi pulley của X gantry (thực ra vẫn làm được, nhưng sẽ cần một file gcode hiệu chỉnh e-step khác).

Cách lắp đặt

Để lắp, bạn cần tháo nắp che bên trái và bên phải của máy. Sau đó tháo dây belt trục X và pulley. Tiếp theo, kéo mạnh cụm carriage bên trái của gantry, nó sẽ tuột ra khỏi các ổ (bearing sockets). Sẽ cần khá nhiều lực. Rút các ty ra khỏi carriage bên phải.

Rút jack limit switch và cáp motor. Tháo dây limit switch. Tháo motor stepper (4 con ốc) rồi lấy motor ra.

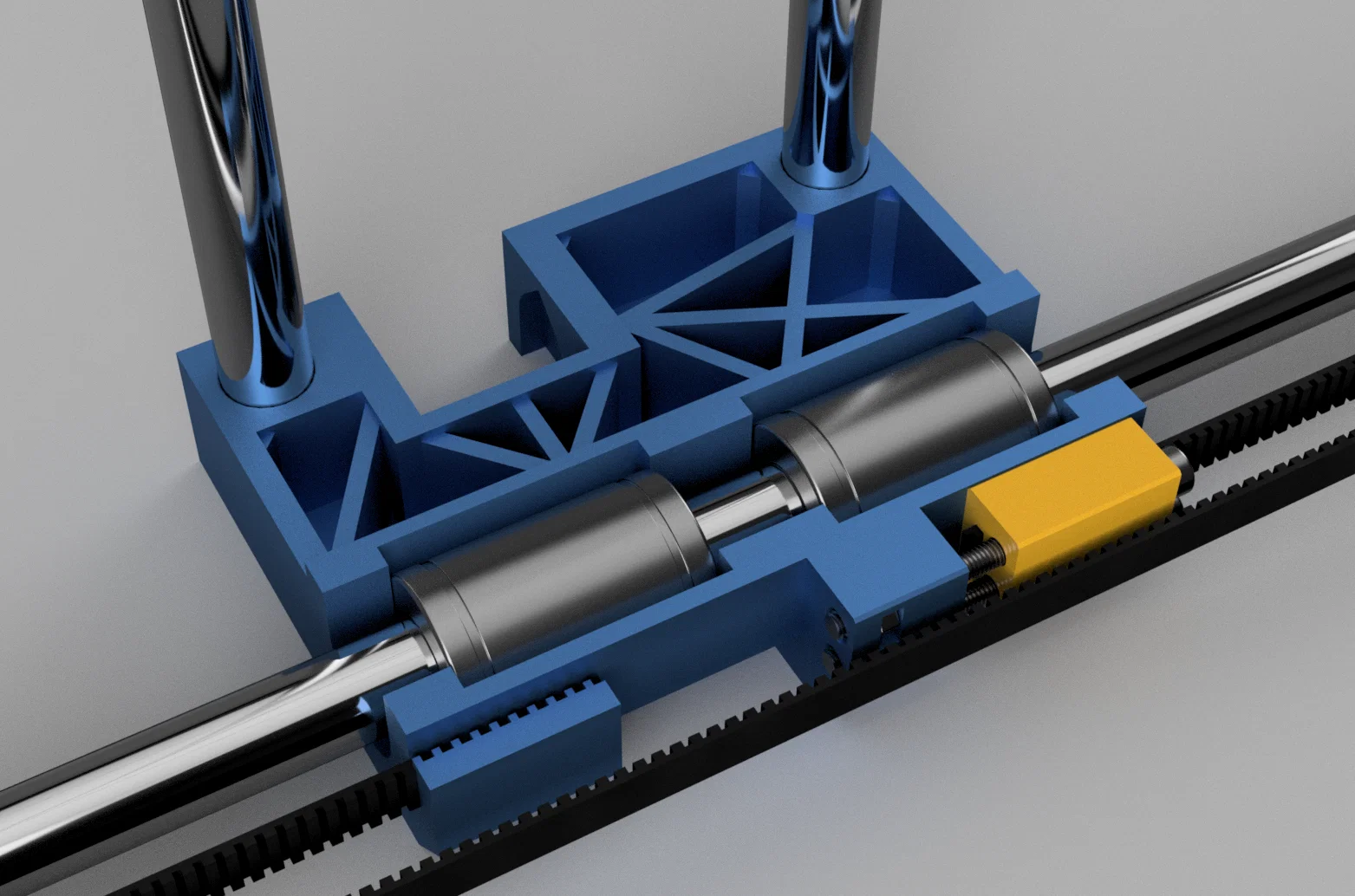

Lắp lại theo thứ tự ngược lại, rồi gắn một dây belt vào phần răng belt cố định (set belt teeth) và dây còn lại vào belt tensioner. Nhét 2 tán M3 vào rãnh ở mỗi carriage và siết ốc M3 để căng belt.

Không siết belt quá căng.

Hướng dẫn từng bước

Một hướng dẫn lắp đặt rất chi tiết của Elphwrkz có tại đây:
