Case HDD cho Zimaboard kèm quạt (chứa 2 ổ 3.5")

Case này cho phép chứa hai ổ cứng 3.5" dựng đứng, kèm quạt hút gió.

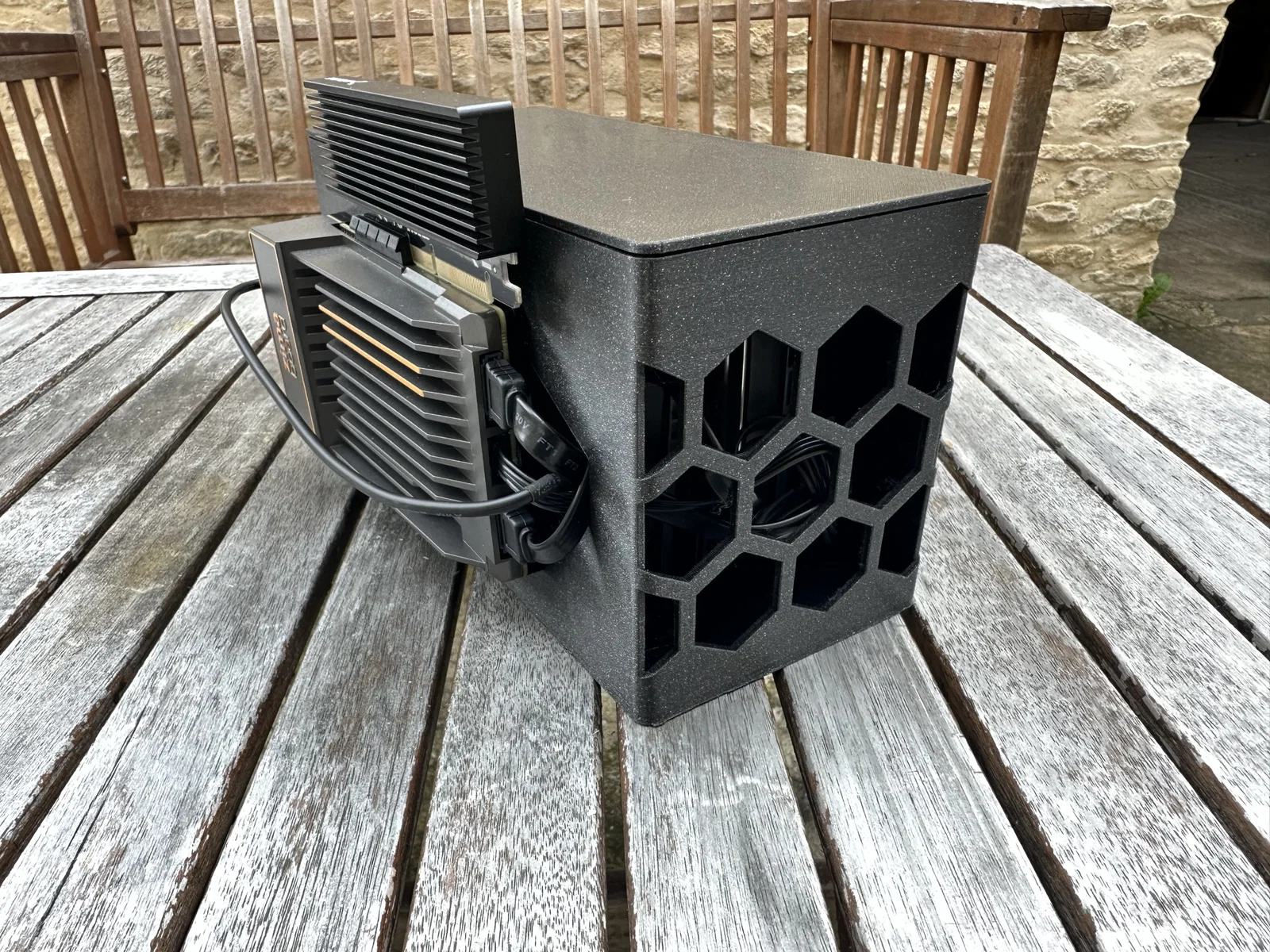

Phía sau có một tấm grill để không khí thoát ra khỏi case.

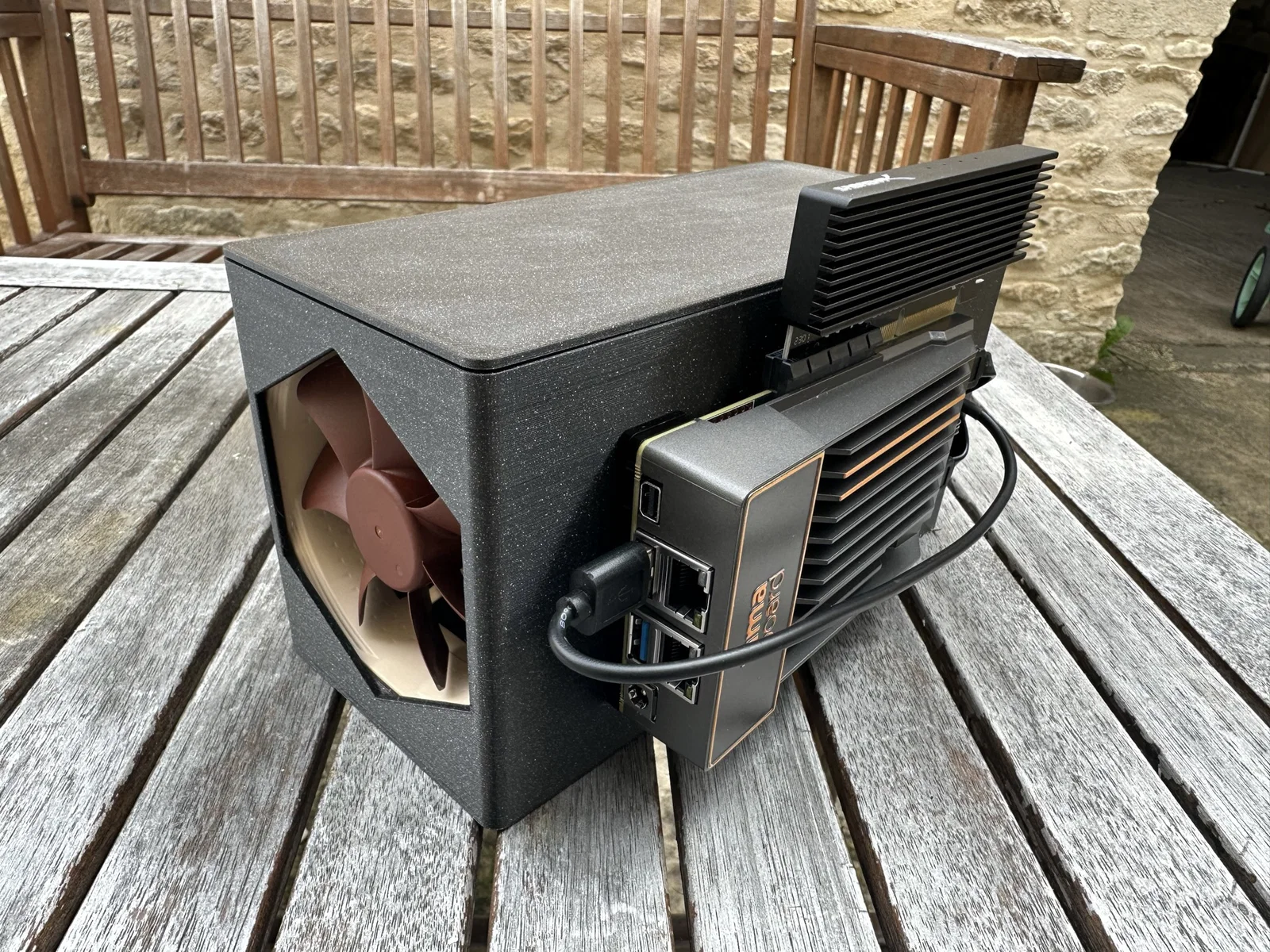

Zimaboard được bắt ốc vào hông case; tại đó có các khe cắt nhỏ để kết nối tới các HDD bên trong.

Quạt được cấp nguồn qua USB từ cổng USB phía trước của Zimaboard. Bạn cần một adapter để chuyển USB A sang fan header (có thể mua trên Amazon giá rẻ). Lưu ý là cách này không có cách nào để chỉnh tốc độ quạt, nên quạt sẽ chạy full speed (nhưng với quạt NF-A9 thì vẫn khá yên tĩnh).
Quạt được lắp kiểu friction mount, đủ chặt để quạt không bị xê dịch; các miếng đệm cao su của quạt cũng giúp cách ly rung rất ổn.

Case có nắp trên tháo rời để dễ lắp đặt, hai phần ghép với nhau bằng snap-fit.

Đăng ảnh thành phẩm của bạn nha (:

Printing

Case được thiết kế thân thiện với FDM; in ra sẽ không cần support.

Phần thân case nên in với mặt đáy úp xuống build plate, còn nắp trên thì in lộn ngược.

Nếu muốn lỗ bắt ốc ở đáy nhìn đẹp hơn chút, bạn có thể paint support, nhưng không bắt buộc.

Mình in bằng Prusament Galaxy Black PLA trên MK4 với preset 0.2 Quality (giữ nguyên mặc định), thời gian in khoảng 14–17 tiếng (mình nhớ vậy).

Putting it together

1. Bắt ốc Zimaboard trước
   1. Tháo lớp acrylic plate đầu tiên trên Zimaboard ra, thân case sẽ thay thế phần này
   2. Dùng lại đúng bộ ốc đó
2. Lắp quạt phía trước
   1. Quạt gắn kiểu friction mount, nhưng không cần dùng lực quá mạnh.
   2. Đảm bảo quạt nằm phẳng (flush) với mặt trước
   3. Nhớ để dây quạt ở góc trên bên phải khi bạn nhìn thẳng vào case (không như trong hình :/)
   4. Đẩy quạt vào cho tới khi chạm cái gờ nhỏ nằm ở đáy case

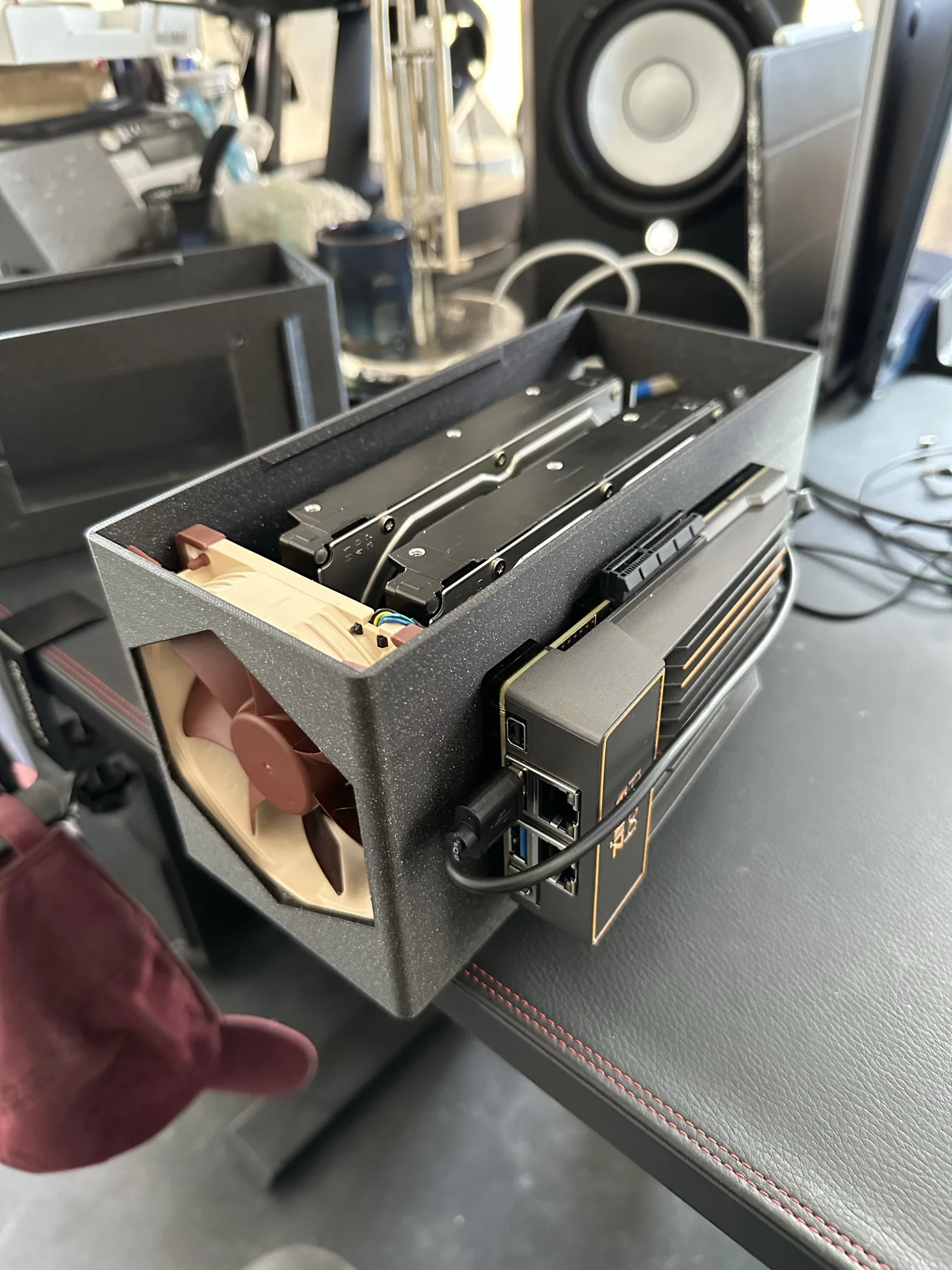

3. Lắp HDD
   1. Phần này có thể hơi khó, kiên nhẫn là chính :)
   2. Mình thấy dùng các miếng đệm cao su cũng giúp giữ ốc đúng vị trí trong lúc bạn canh lỗ với HDD
4. Cắm đầu SATA vào HDD và đi dây qua khe cắt tới Zima
5. Luồn dây quạt giữa mặt sau Zimaboard và HDD, qua khe cắt và đi tới cổng USB phía trước
6. Bấm (snap) nắp trên vào
7. Xong

Design

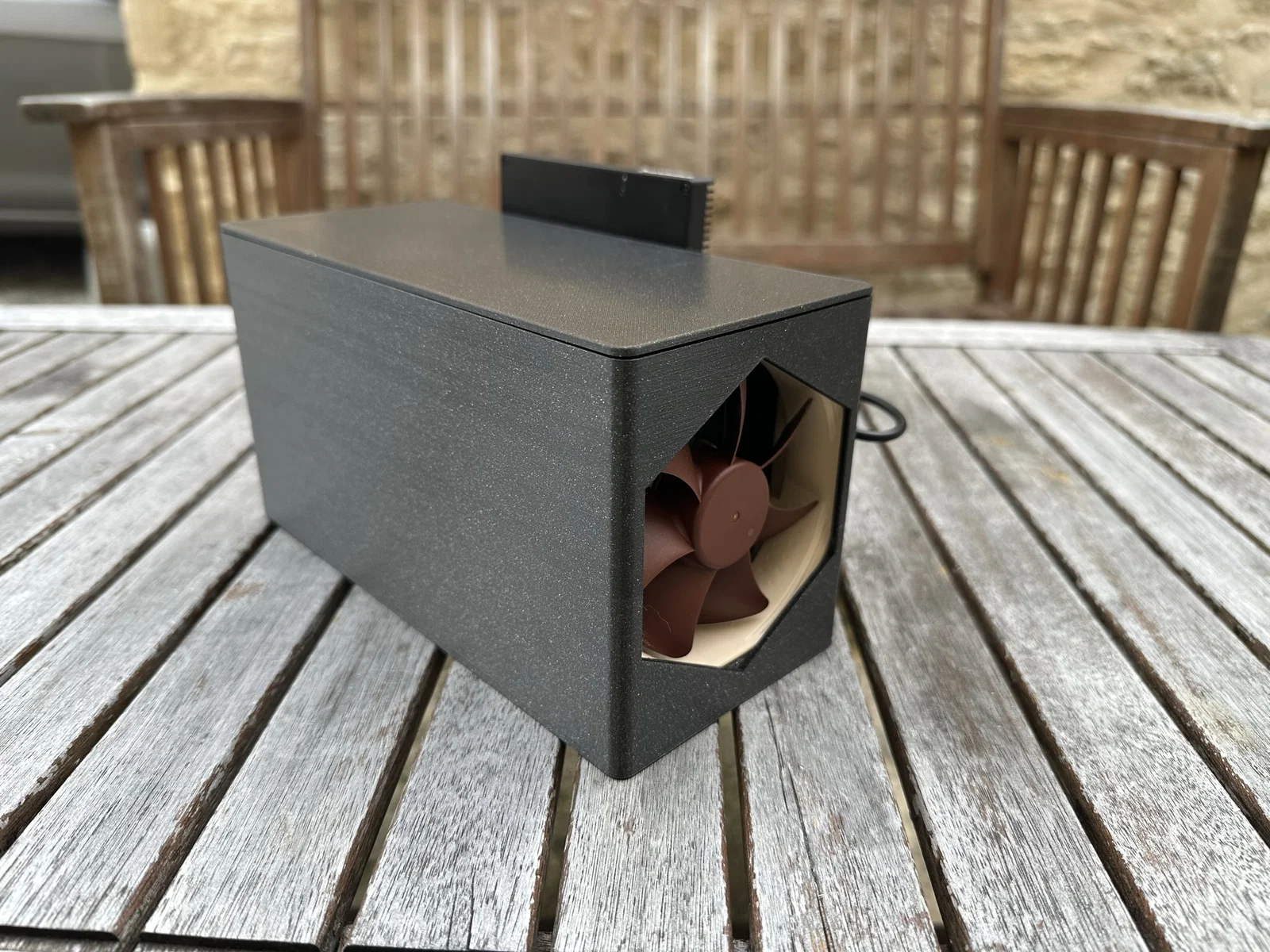

• Quạt không có grill và dùng lỗ cắt hình lục giác (thay vì hình tròn) để in dễ hơn (tức là không cần support) và không ảnh hưởng luồng gió hút vào
• Hình lục giác được dùng khắp thiết kế vì in không cần support và nhìn cũng đẹp
  • Tuy nhiên mình phải làm dày một chút; mỏng quá thì đầu in hay va vào làm nó bị gãy/đổ trong lúc in

Parts used

• 4x miếng đệm cao su cho ốc HDD
  • Giúp giảm rung
• 4x ốc HDD (loại đi kèm HDD, nếu mình nhớ đúng)
• 1x Noctua NF-A9
• 1x bộ chuyển USB A sang fan header

Changelog

• 2023-08-06: Phiên bản đầu tiên

Thanks

• Cảm ơn vì nguồn cảm hứng từ mẫu
• Cảm ơn Adafruit vì các tutorial Fusion360 cực hay, đặc biệt là video này về snap-fit cases
