Jig gắn nam châm Gridfinity friction fit (remix tay cầm lòng bàn tay)

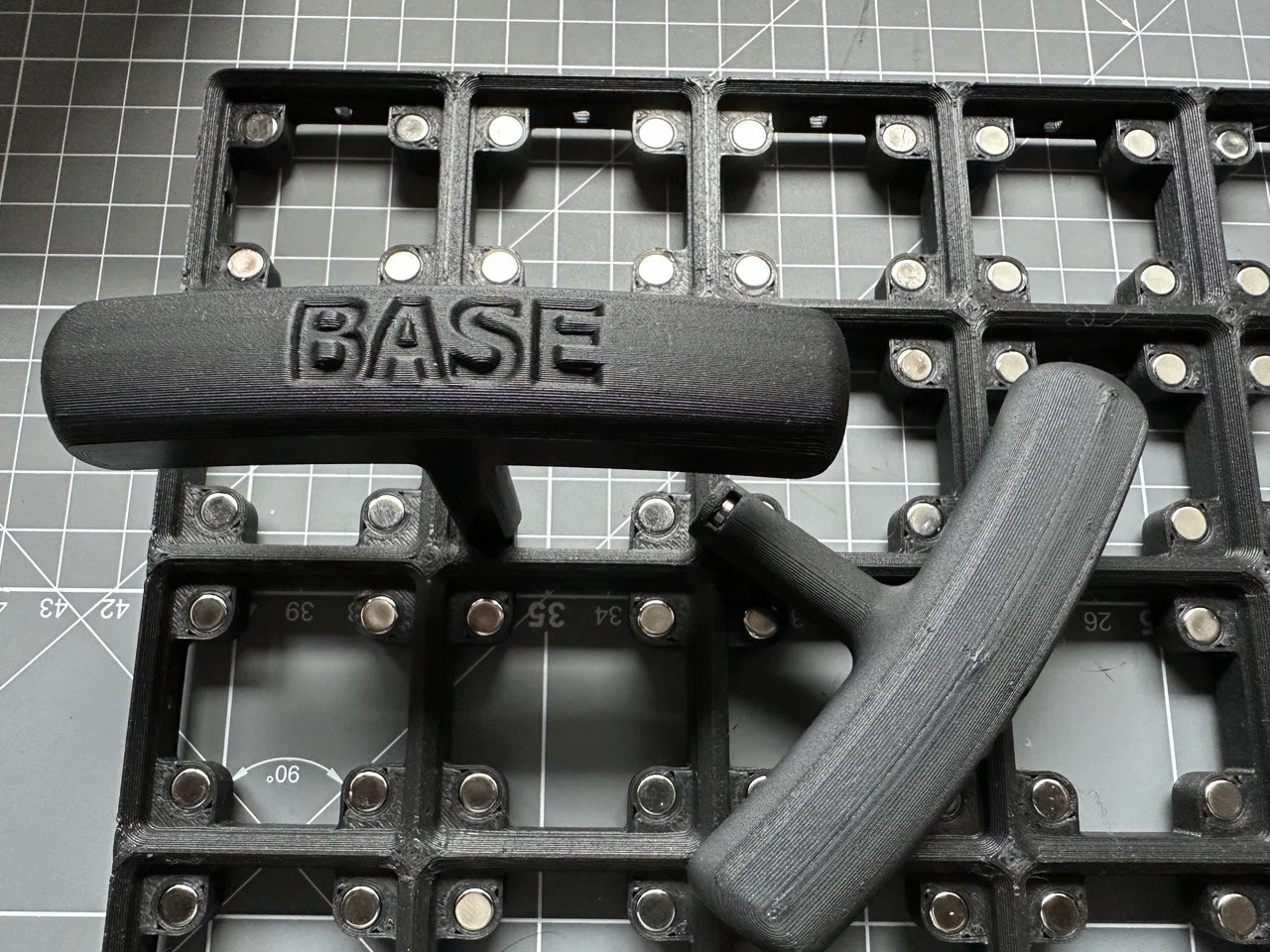

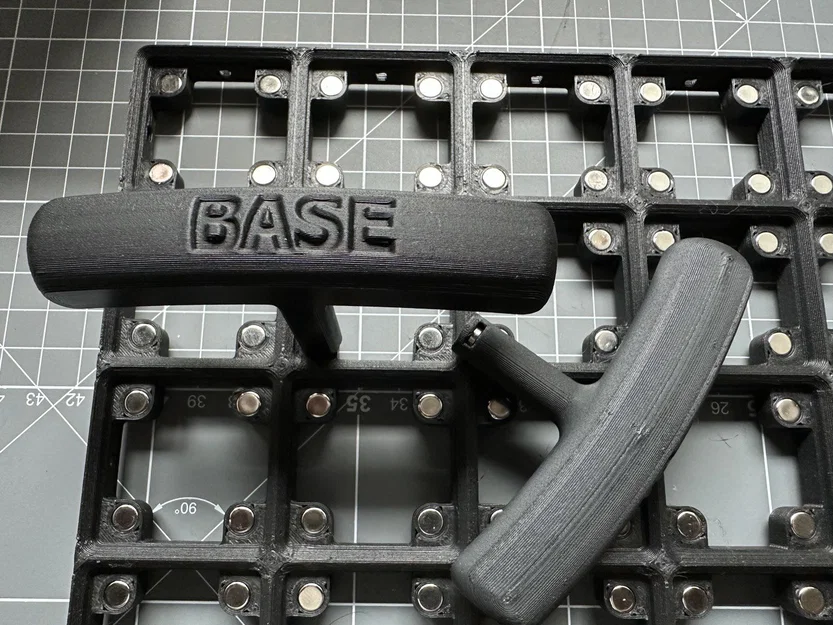

Một dụng cụ cầm tay giúp việc gắn nam châm vào đồ Gridfinity dễ hơn.

Cho nam châm vào lỗ ở đáy tay cầm, dùng kìm (hoặc vật gì nhọn) đẩy nam châm vô hết cỡ về phía sau.

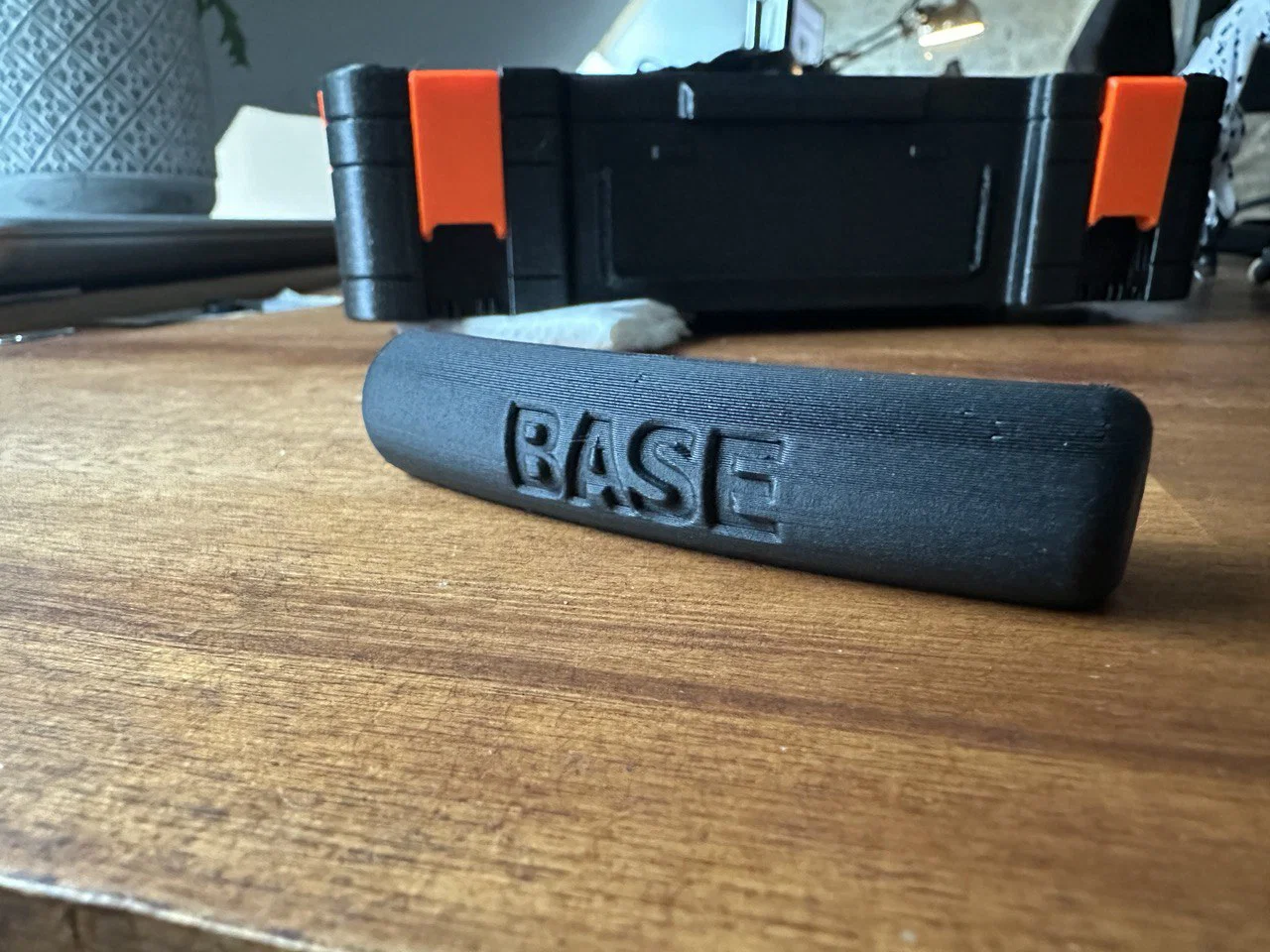

Mình có kèm 2 tay cầm với chữ nổi “BASE” và “BIN” trên tay cầm; bạn nên in cả hai và lắp nam châm với cực tính khác nhau cho mỗi cái (ví dụ: lắp một viên nam châm vào tay cầm “BASE” với mặt cực dương hướng xuống, và một viên vào tay cầm “BIN” với mặt cực âm hướng xuống—hoặc ngược lại, bạn hiểu ý mà..) Ngoài ra còn có phiên bản trơn, để bạn tự thêm chữ theo ý.

Dung sai khá sát nhưng mình không gặp vấn đề gì khi lắp mấy viên nam châm rẻ mua trên Amazon. Nếu bạn thấy chặt quá, có thể sửa file Fusion 360 và chỉnh tham số friction_factor:

Các STL đi kèm đang dùng hệ số 0.2 mm.

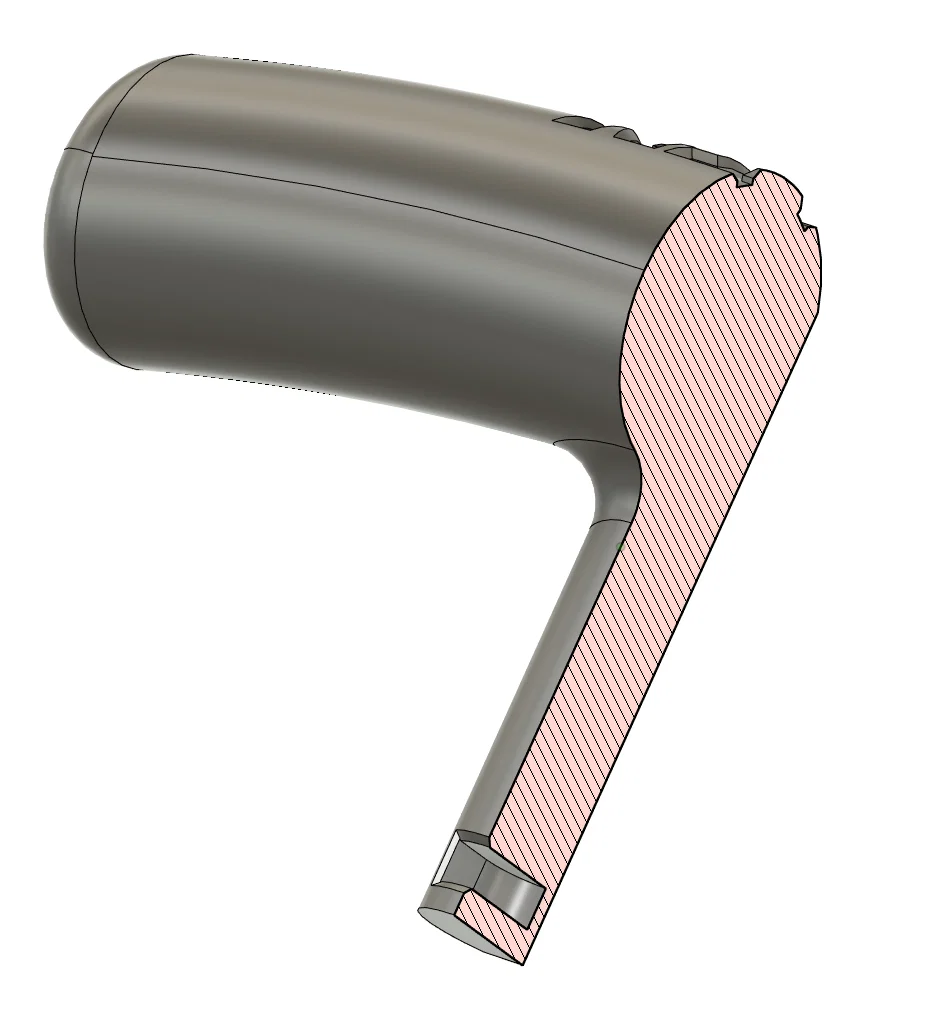

Bạn cũng có thể chỉnh các kích thước khác; file được ràng buộc khá ổn nên chắc sẽ không gặp nhiều rắc rối.

In 3D

Mẫu có một mặt phẳng, khi in nên đặt mặt này áp xuống build plate.

• Không cần supports
• Nozzle 0.4 ở layer height 0.2 (mình dùng variable layer height trong PrusaSlicer)
• PLA để cứng cáp
• Tăng số perimeters (mình dùng 4 thay vì 2)
  • Giúp phần đáy đỡ bị bể khi bạn tác lực

Cập nhật

2023-09-28 v2

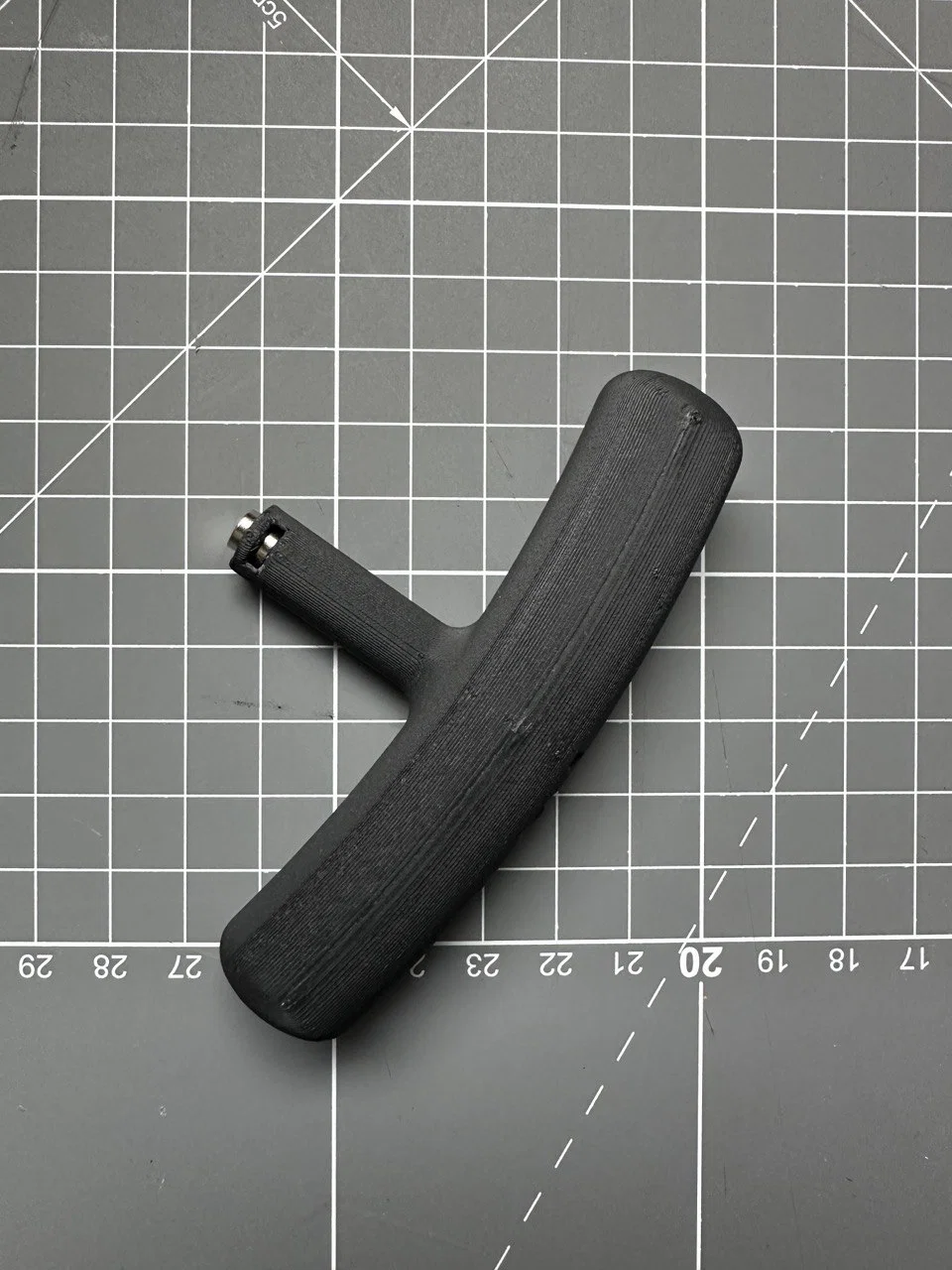

Tay cầm to hơn; bản đầu hơi hẹp nên cấn lòng bàn tay. V2 cũng có phần stem ngắn hơn để tăng độ cứng.
