Ngăn kéo xếp chồng cho linh kiện điện tử và đồ nhỏ

Mình cần một bộ ngăn kéo để đựng linh kiện điện tử và mấy món lặt vặt. Có thể đi mua cũng được, nhưng sao phải mua khi mình có thể tự thiết kế và tự in?

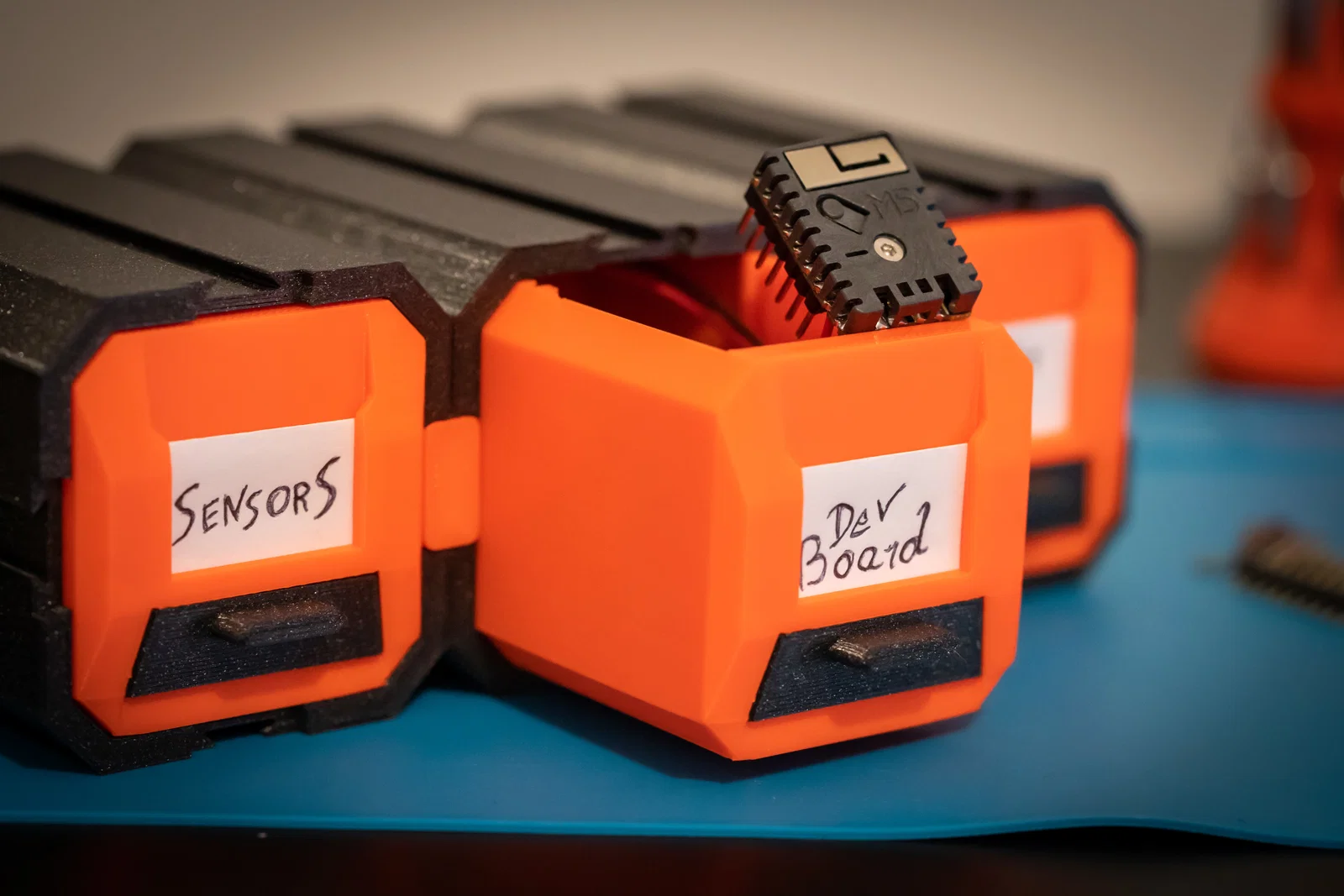

Thiết kế này ra đời từ nhu cầu có một thứ để ngay trên bàn làm việc: gọn gàng, tiện lấy, ngăn kéo tháo rời hoàn toàn và dĩ nhiên là modular.

Dự án vẫn đang trong quá trình hoàn thiện (work-in-progress) và mình sẽ cập nhật thêm module mới theo thời gian.

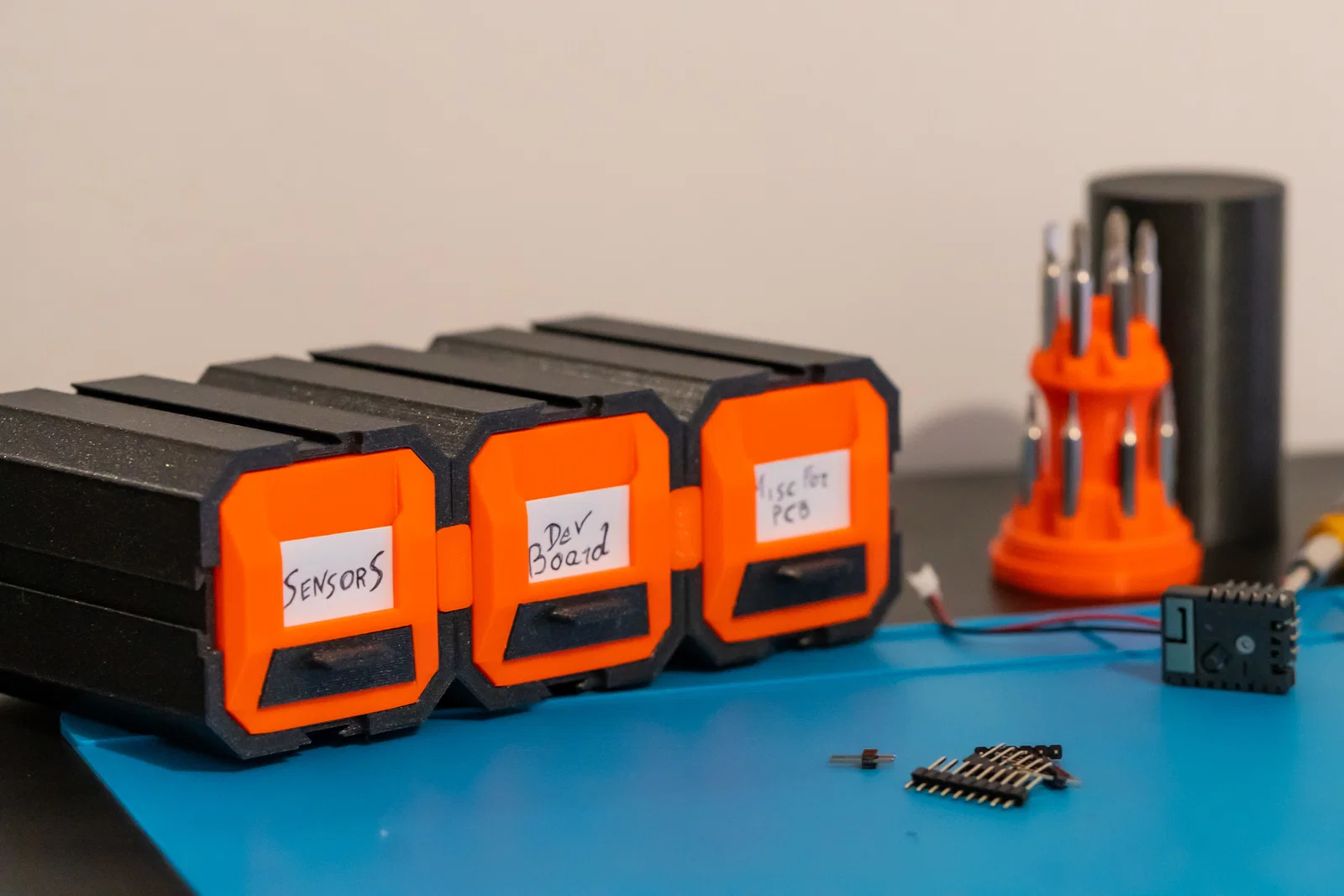

Phong cách tổng thể sạch sẽ, cứng cáp. Các module có thể ghép với nhau bằng một miếng insert định hình, hòa hợp mượt mà với style chung.

Ghé Instagram của mình để xem thêm hình ảnh/video và theo dõi các module mới.

UPDATE!

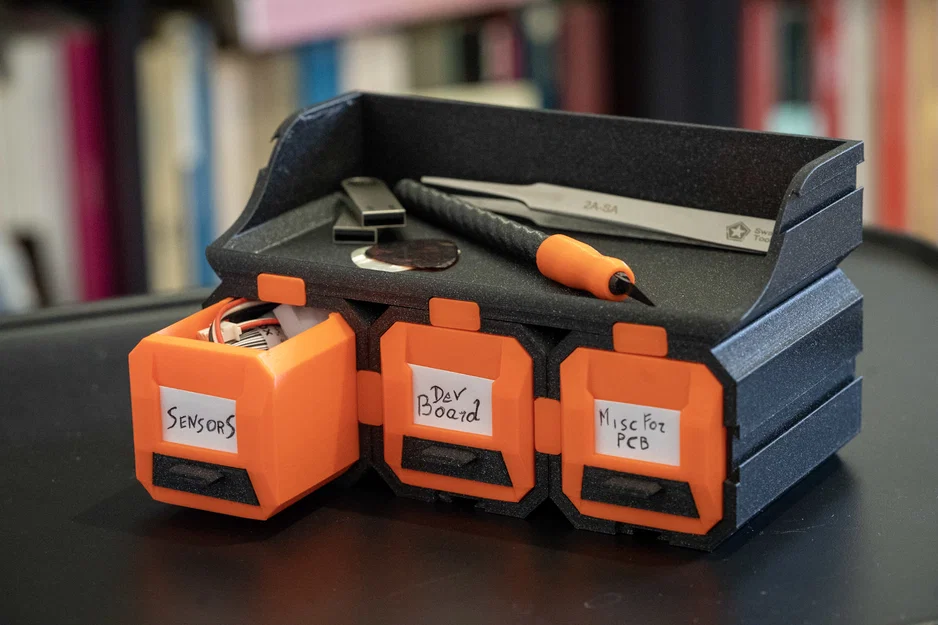

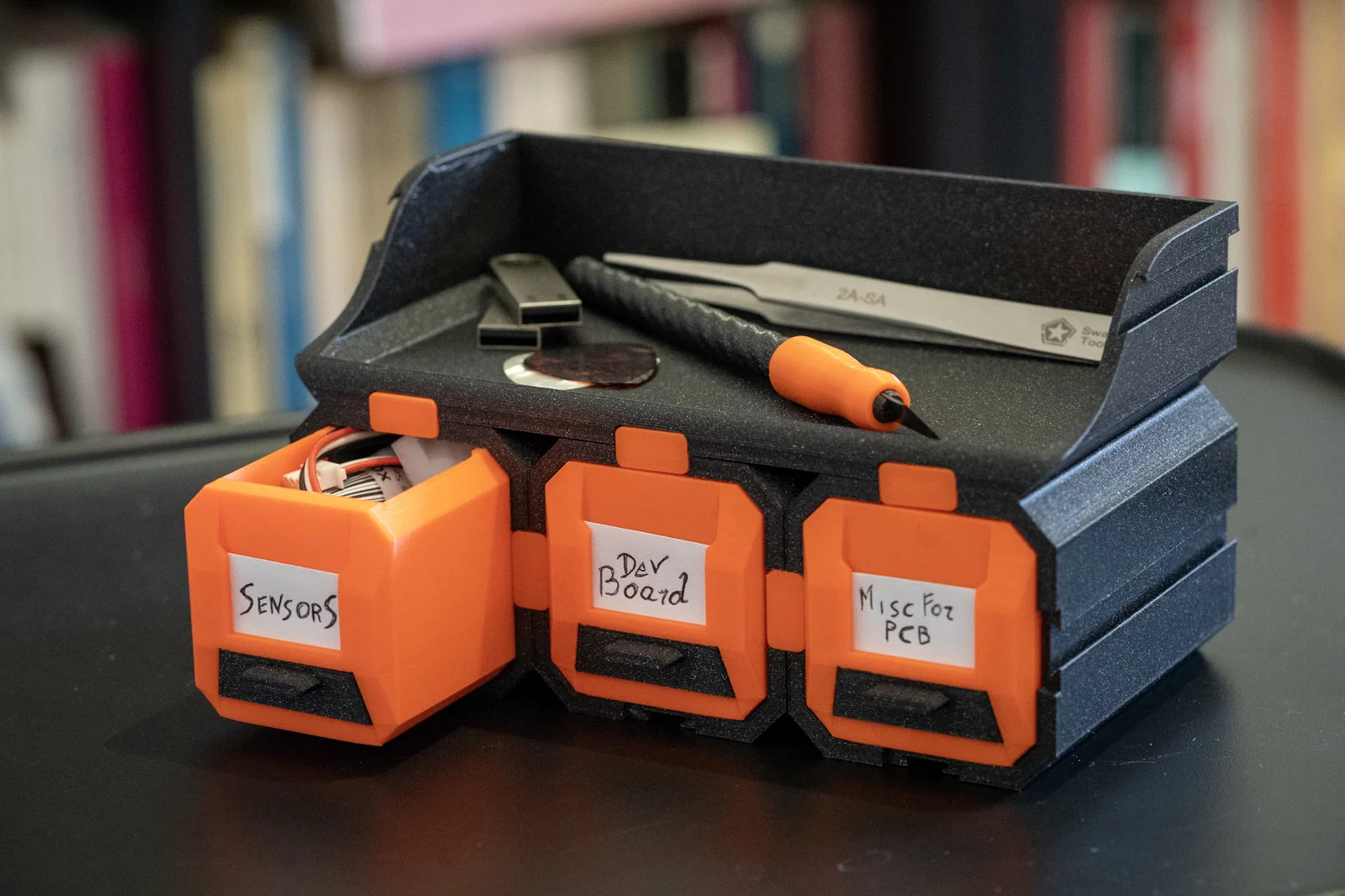

Đã thêm một khoang chứa đồ mở ở phía trên.

Hy vọng bạn sẽ thích bộ ngăn kéo này. 3D modeling rất vui nhưng cũng tốn khá nhiều thời gian. Nếu bạn thấy hay và muốn nói lời cảm ơn, bạn có thể cân nhắc ủng hộ (donation) nhé :)

Chúc bạn in vui vẻ!!

Parts:

Drawer_1x.stl

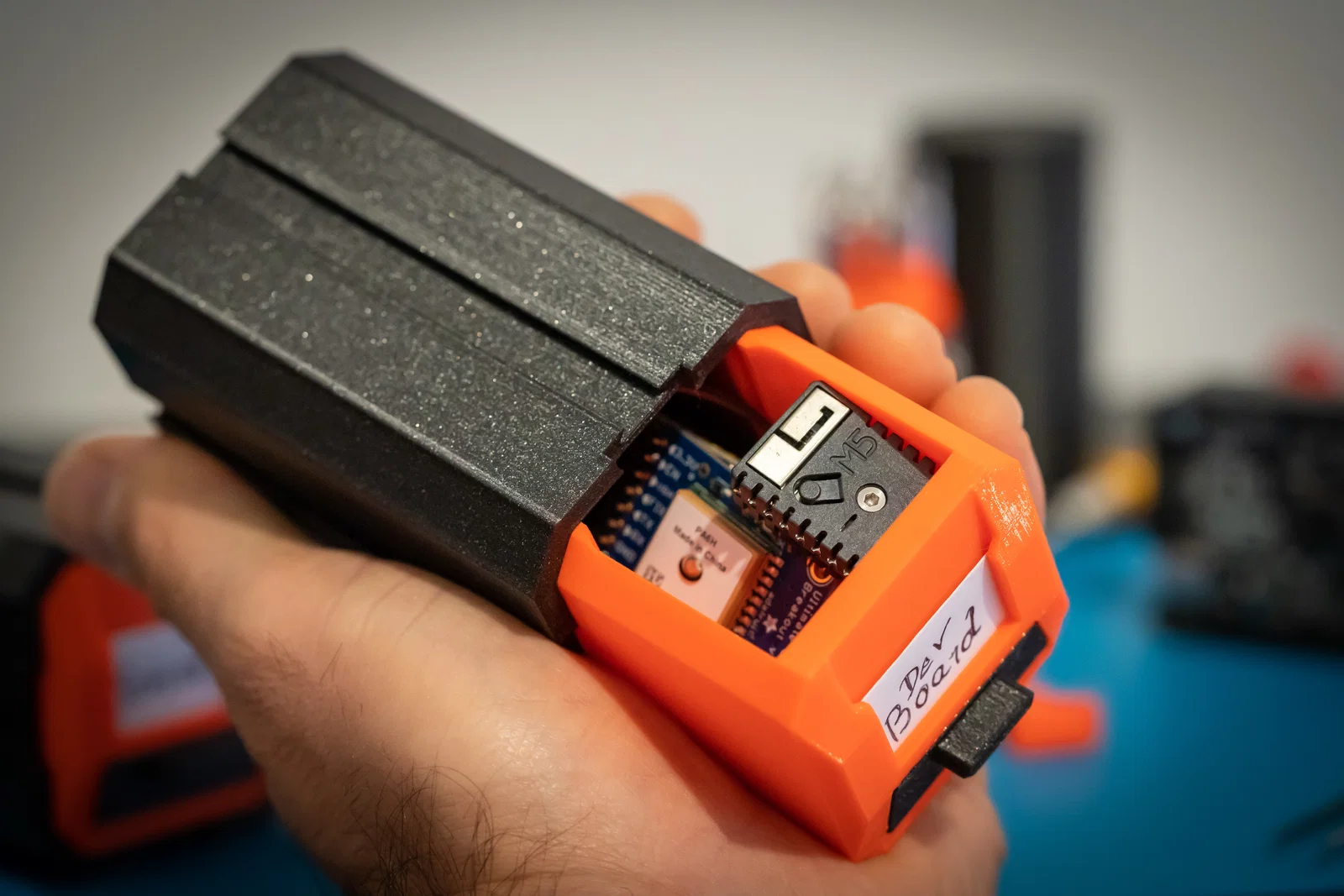

Ngăn kéo kích thước 1 block.

Divider_1x.stl

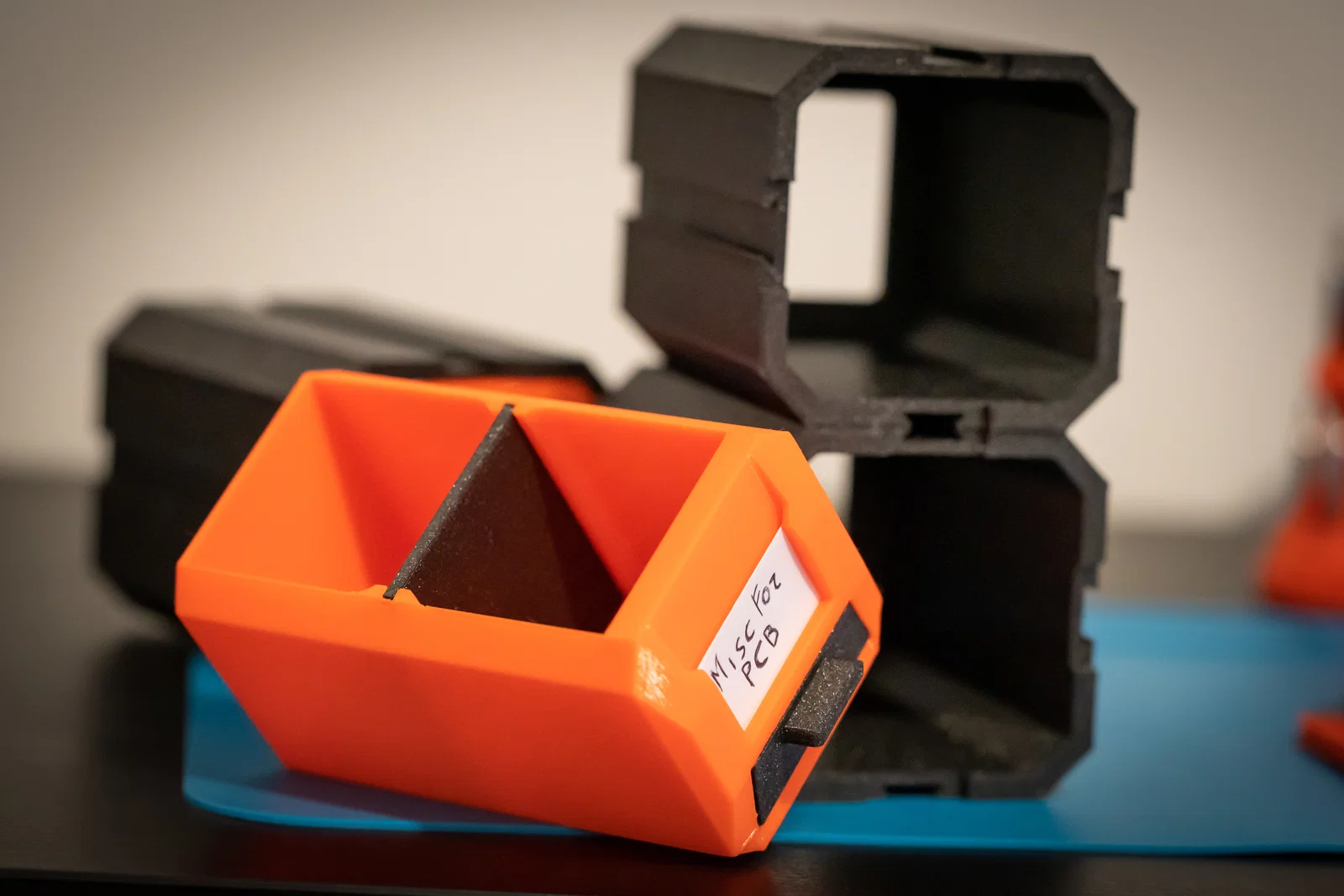

Vách ngăn kích thước 1 block cho ngăn kéo.

ModularCase_1x.stl

Vỏ module kích thước 1 block.

ModuleLinker.stl

Miếng insert định hình để ghép các module lại với nhau.

Grip_1x.stl

Tay nắm kích thước 1 block cho ngăn kéo.

Name_1x.stl

Bảng tên kích thước 1 block cho ngăn kéo.

TopStorage_3x.stl

Khoang chứa đồ mở để gắn ở phía trên.

Print:

Cá nhân mình dùng Prusament PLA, nozle 0.4mm và máy in Prusa Mini+.

Mình đã chừa một chút tolerance để các chi tiết lắp khớp, đảm bảo mọi thứ trượt vào vị trí mượt mà. Riêng ModuleLinker.stl thì nên được gắn/ép chặt để khóa phần housing modular của ngăn kéo.

Lưu ý: ở một số chỗ có thể cần supports khi in.
