AMS READY - Đo & phân loại vít M2-M5 (metric) nhanh, dài tới 50mm

Qua nhiều năm, mình tích lũy cả đống hộp vít lẫn lộn mà lười phân loại. Chủ yếu vì việc xác định kích thước và chiều dài quá rườm rà, tốn thời gian. Mình thiết kế món tool nhỏ này với mục tiêu đơn giản hóa quá trình phân loại đó.

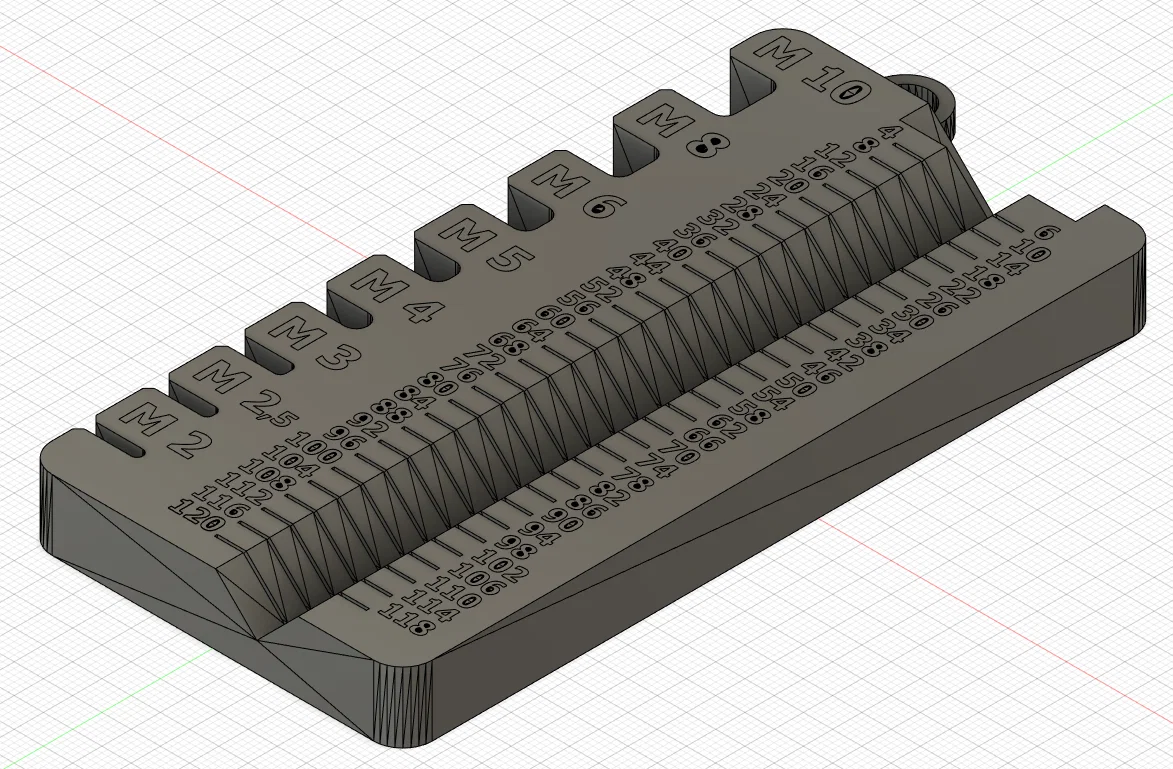

Ở giữa tool có một rãnh chữ V (V-slot) và thước metric. Chỉ cần đặt con vít vào đó, canh cho đầu vít sát (flush), rồi đọc theo mốc metric trên thước. Các vạch cách nhau 2mm. Tool này đo được vít dài tới 50mm, hoặc dài hơn nếu bạn “khéo” một chút ;)

Bên trái tool có 4 heat insert để kiểm tra ren M2–M5 (mình dùng loại heat insert này: https://amzn.to/34yWUIv). Thiết kế có thể chỉnh sửa dễ dàng để dùng bất kỳ loại heat insert nào bạn muốn. Mình đính kèm file STEP cho ai cần chỉnh lại kích thước lỗ. Độ sâu heat insert mình dùng là 6mm; sau đó lỗ sẽ loe rộng ra để chừa chỗ cho phần nhựa bị chảy dư. Việc ép heat insert vào mà vẫn giữ phần nhựa dư không cản ren đôi khi khá khó. Mình thấy cách hiệu quả là vặn một con vít xuyên qua khi heat insert còn nóng, vừa giúp canh thẳng heat insert, vừa đẩy phần nhựa dư ra khỏi đường ren.
