Giá đỡ Smartphone/GoPro cho Prusa XL

SMARTPHONE/GOPRO HOLDER FOR PRUSA XL

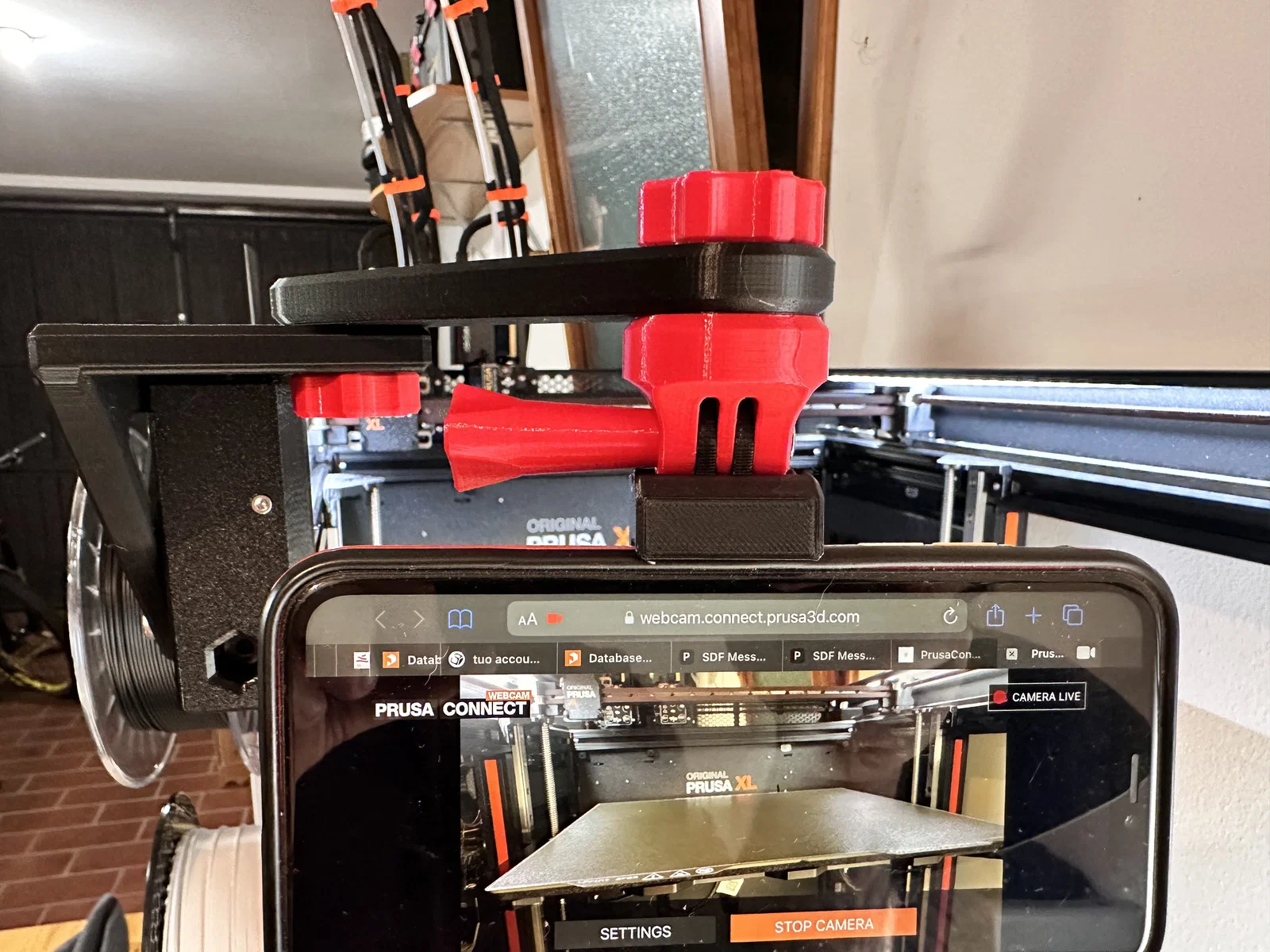

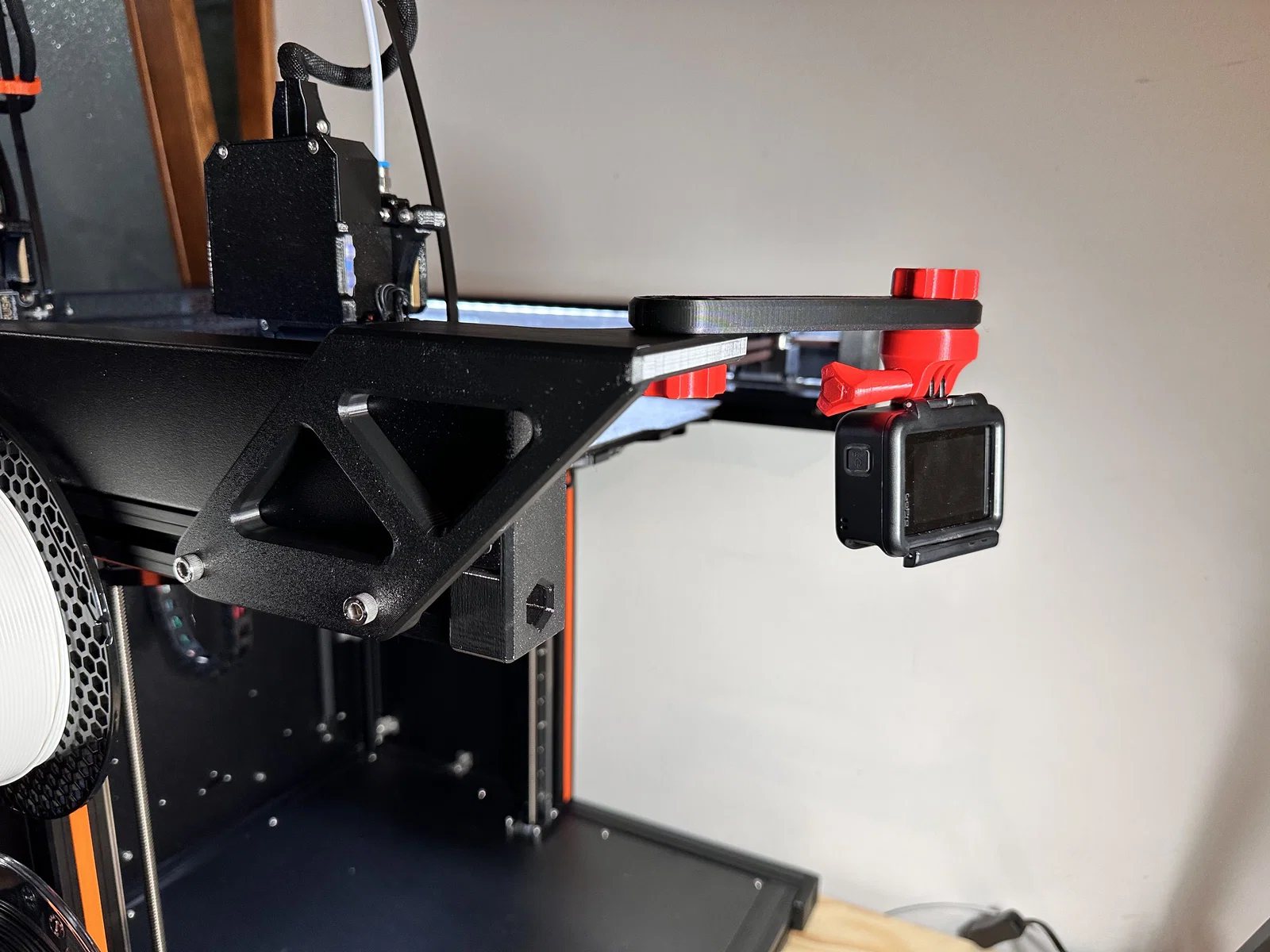

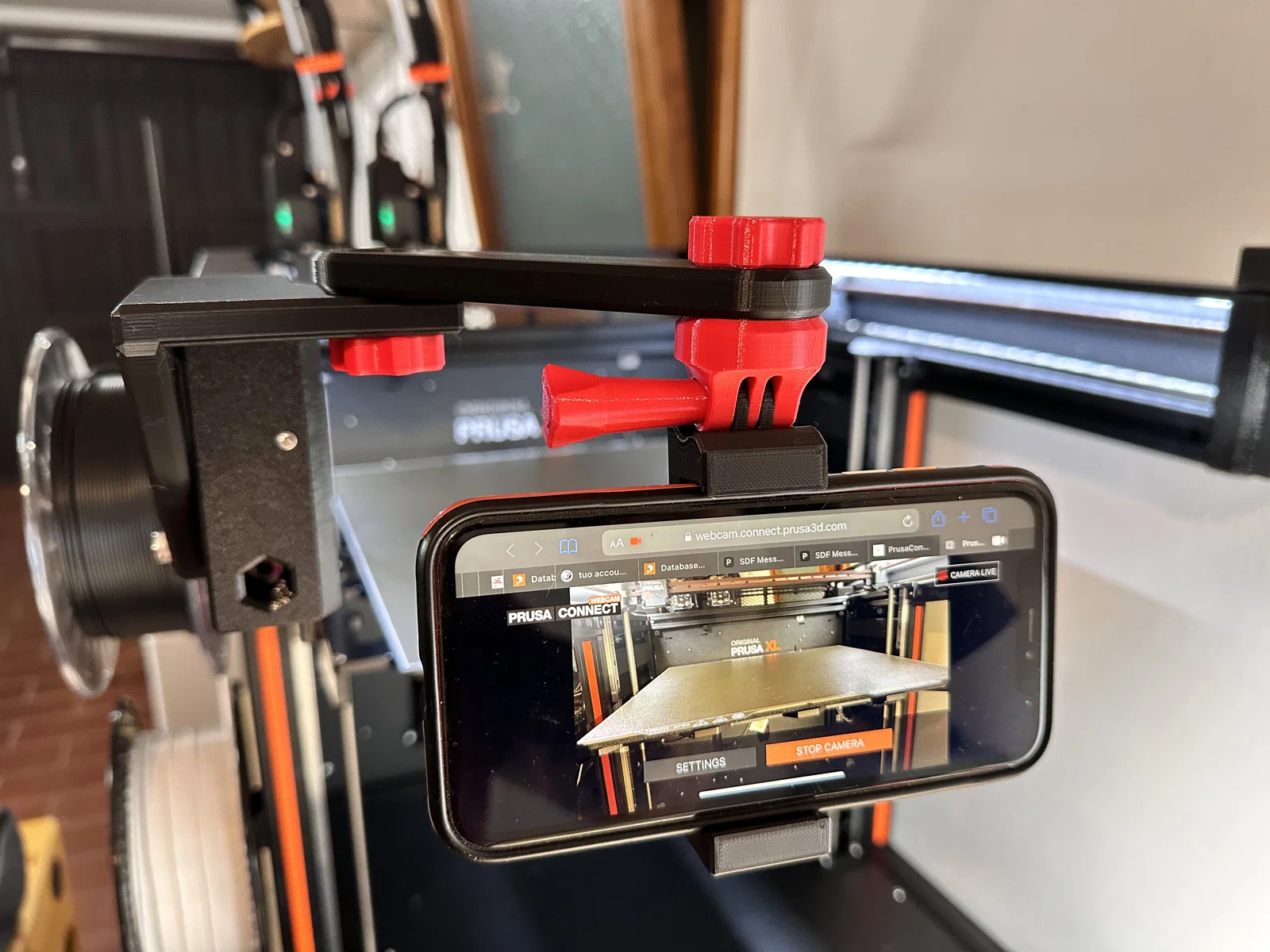

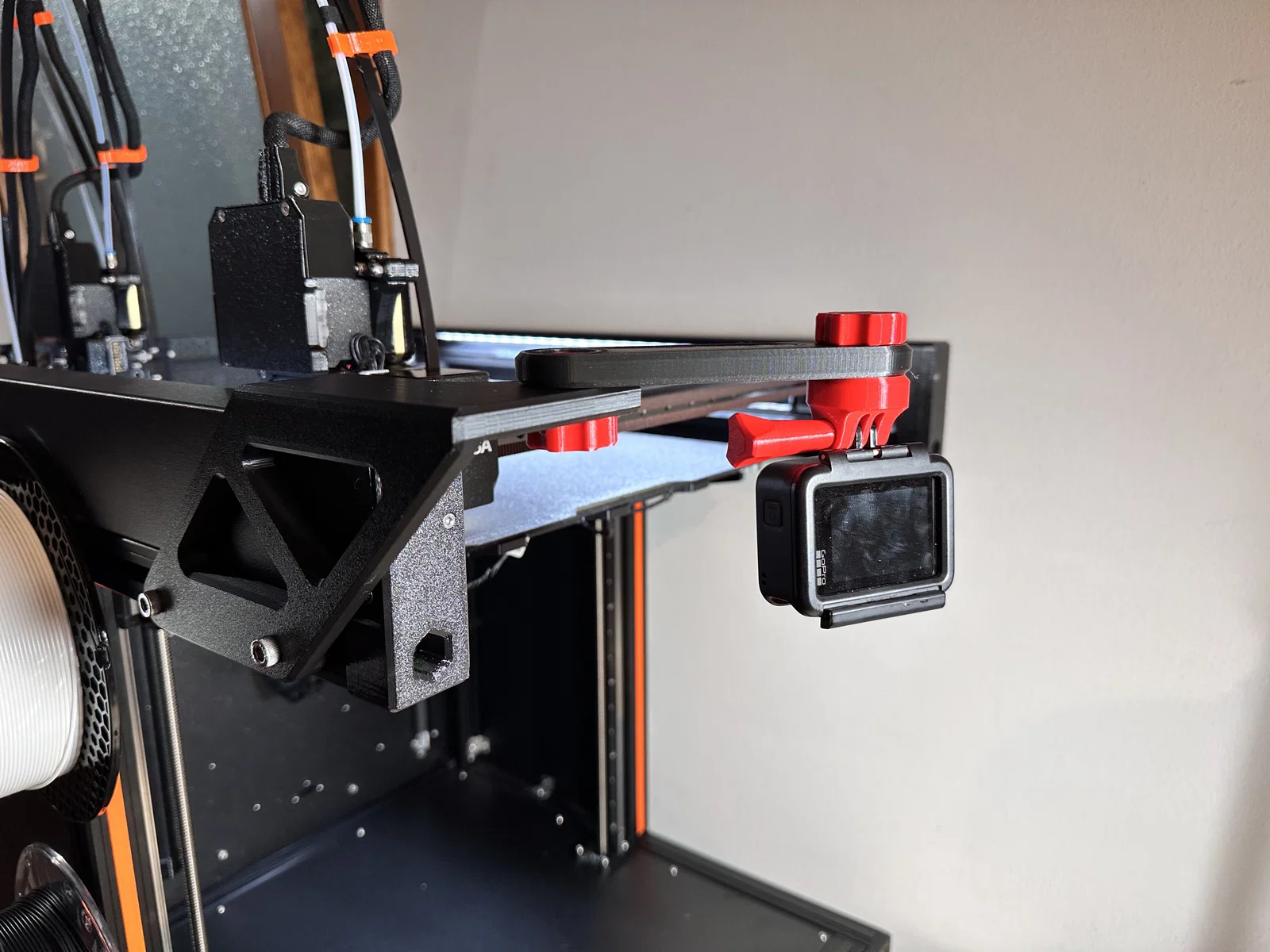

Rất tiện và thực tế để gắn smartphone hoặc Go Pro lên máy XL của bạn. Thông qua Prusa Connect, bạn có thể kết nối chiếc smartphone cũ và dùng như một camera để quan sát bản in, hoặc gắn Go Pro để quay timelapse.

BẠN SẼ CẦN CÁC MÓN SAU:

• 2 T-NUT M6
• 2 VÍT M6X20
• 1 VÍT M5x45
• 1 ĐAI ỐC M5
• 1 VÍT M3x16/20
• 1 ĐAI ỐC M3

    HƯỚNG DẪN IN:

• VẬT LIỆU: PET-G
• NOZZLE : 0.4/0.6
• CHIỀU CAO LAYER: 0,2/0,3
• WALLS: 3/4
• BOTTOM AND TOP LAYER: 4/5
• INFIL: 40/50%
• SUPPORTS : CHỈ DÙNG CHO PHẦN ĐỠ SMARTPHONE

ĐẶT SUPPORT THỦ CÔNG NHƯ TRONG HÌNH

GIỮ NGUYÊN CÀI ĐẶT MẶC ĐỊNH TRONG PRUSASLICER CHO SUPPORT

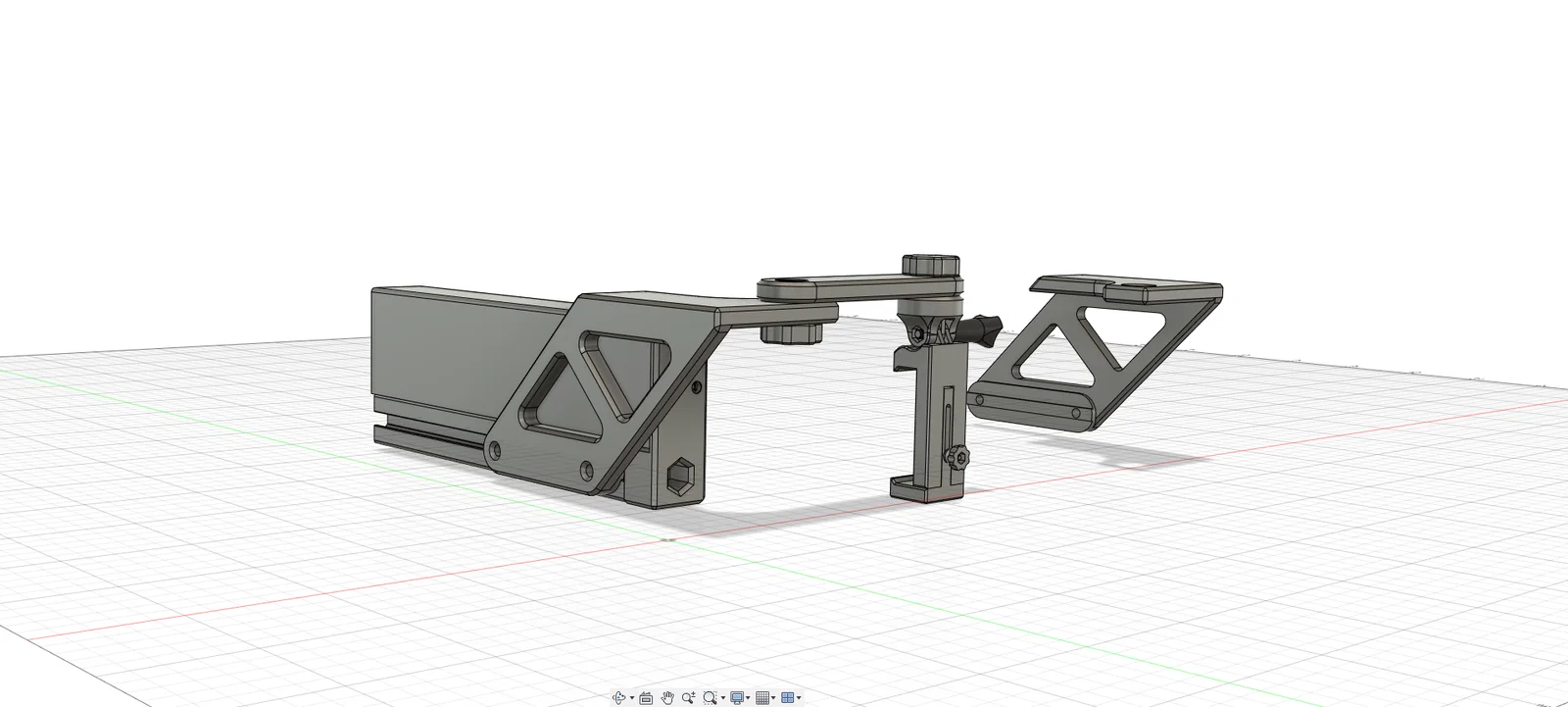

CÁC VẬT THỂ NÀY PHẢI ĐẶT NHƯ VẦY

Sau khi in xong hết, mình bắt đầu lắp các phần lại. Bạn sẽ cần 1 vít M5x45 và 1 đai ốc M5.

Luồn vít M5x45 vào phần tay cầm và đẩy vào hết cỡ.

Cuối cùng gắn nắp lại và đặt đai ốc M5 vào khớp nối GO PRO.

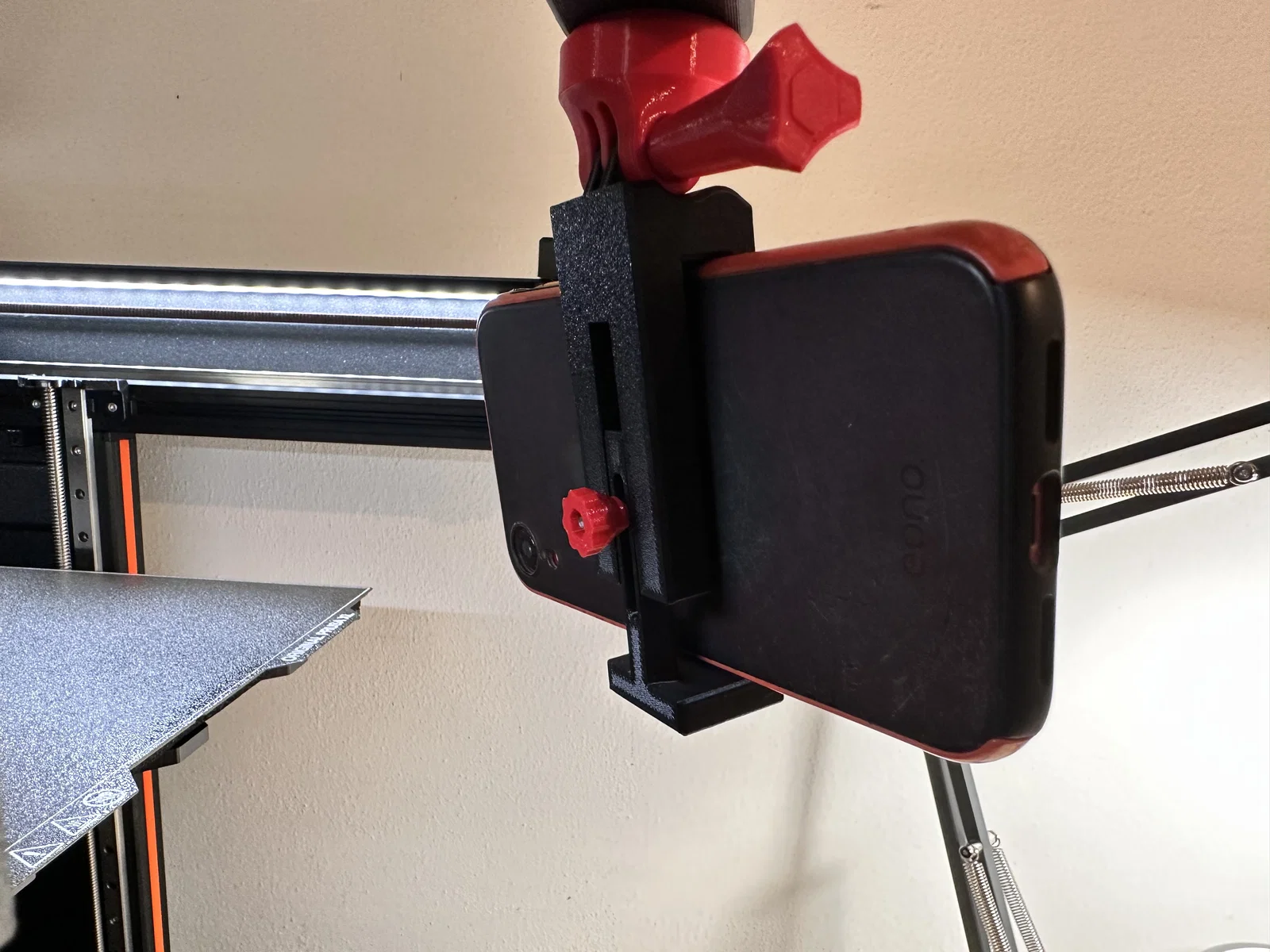

Lắp phần kẹp/giá đỡ smartphone.

Gắn đai ốc M3 vào núm vặn và lắp vít M3x16 vào phần kẹp smartphone.

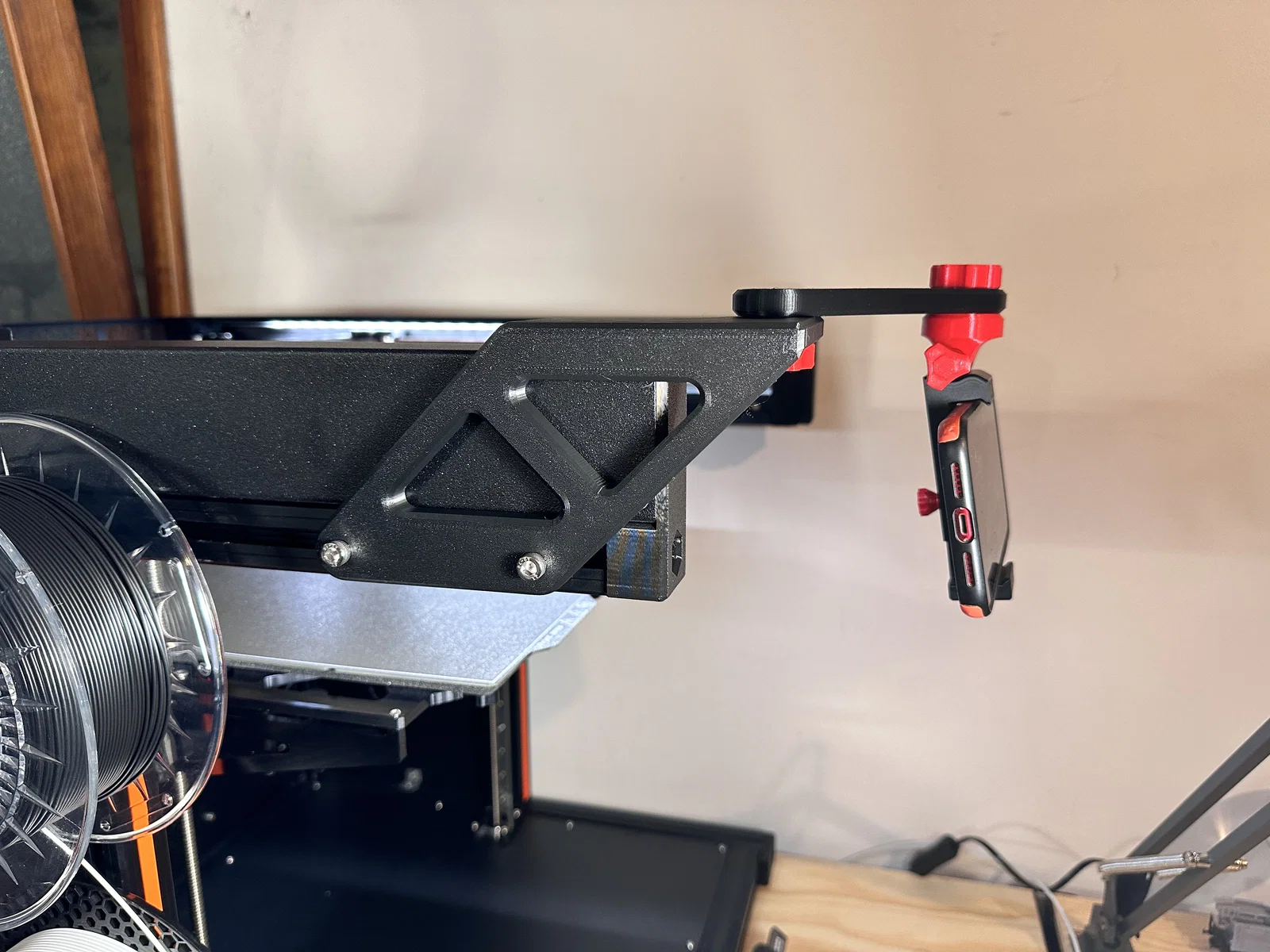

Giờ bắt phần bracket vào khung của XL tùy theo bạn in bracket bên phải hay bên trái, dùng 2 T-NUTS và 2 vít M6x20.

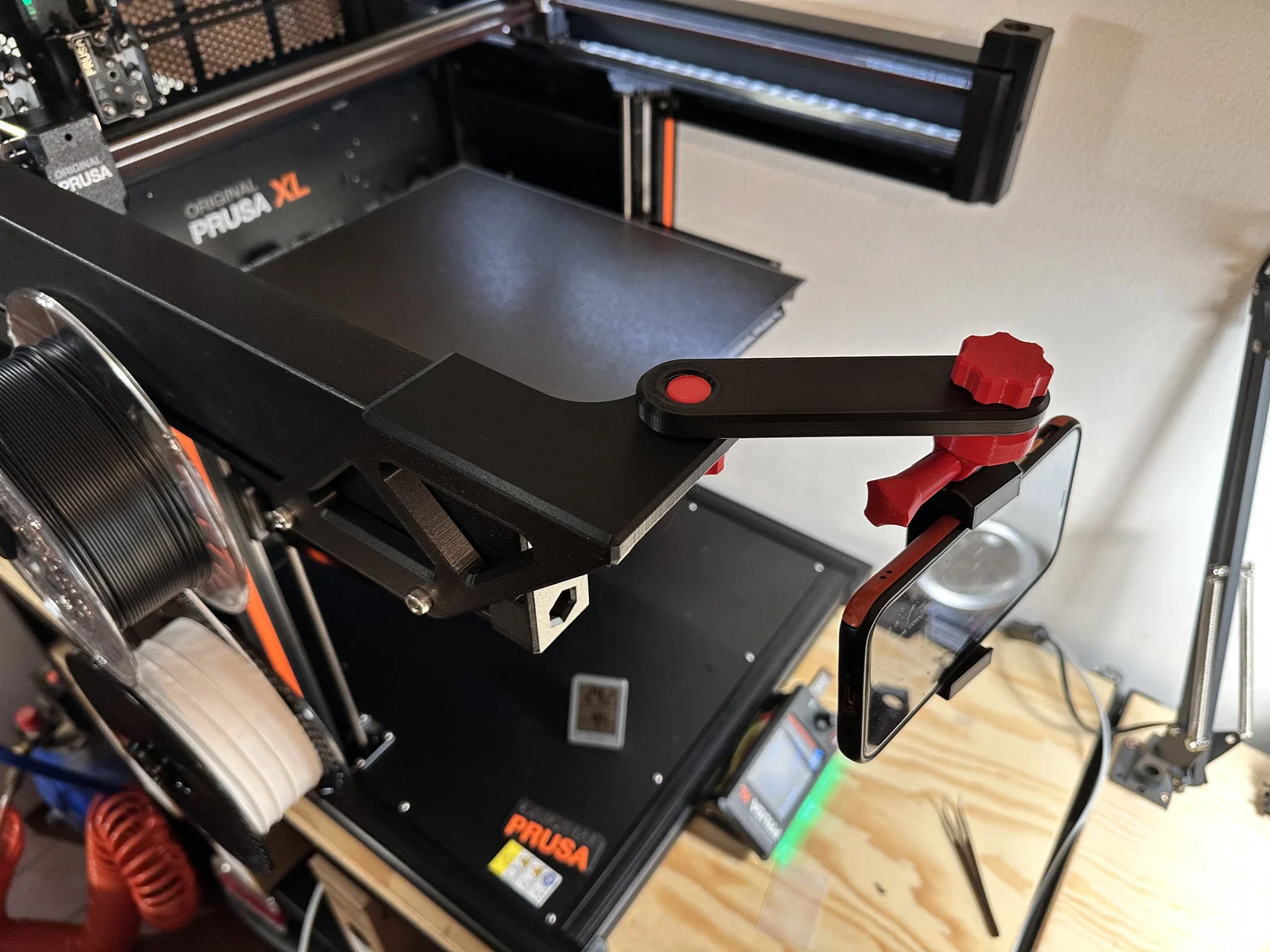

Bắt tay đòn (arm) vào bracket bằng 1 trong 2 con vít bạn đã in, lưu ý phải đặt đúng vào lỗ ren của arm.

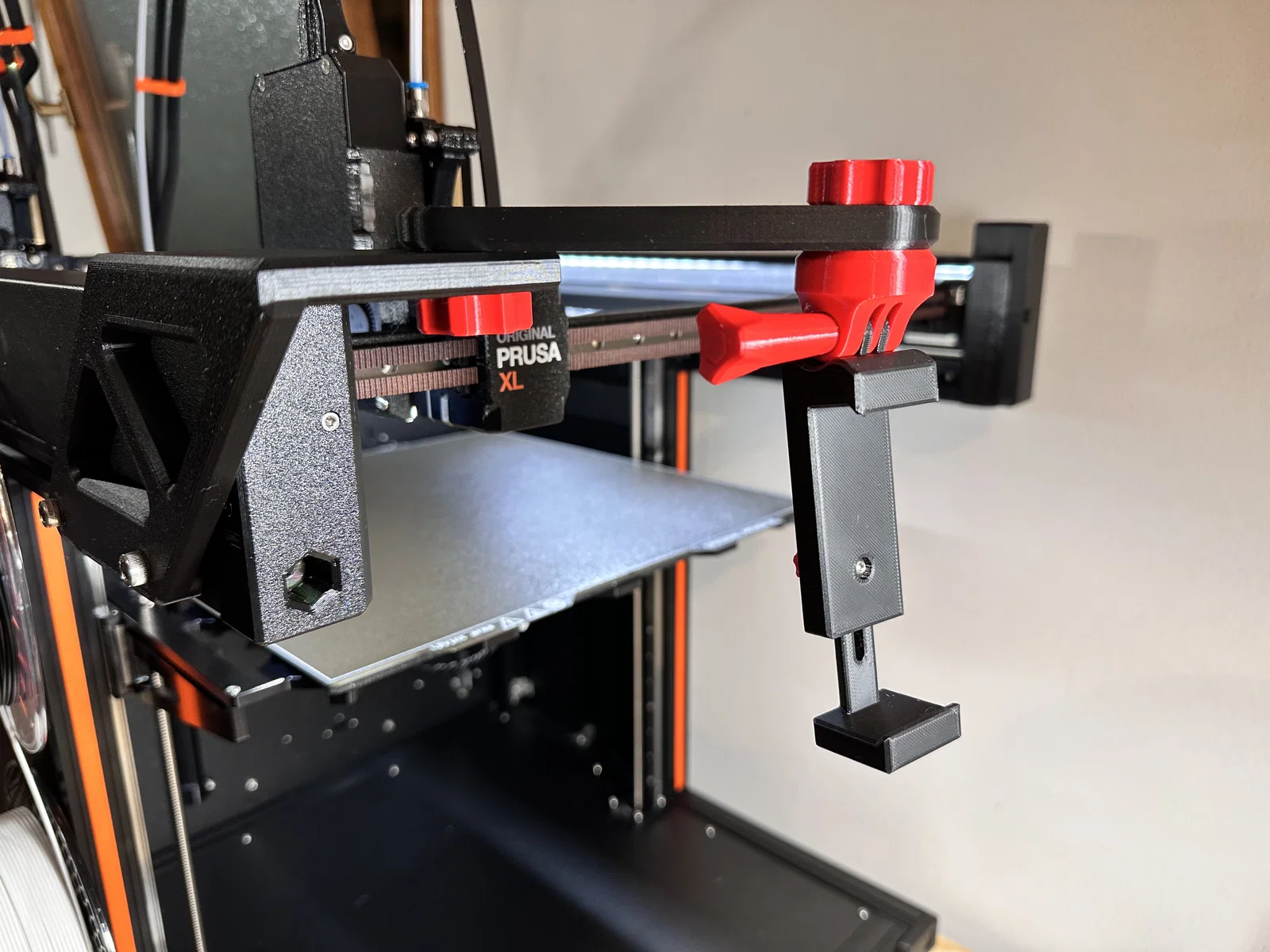

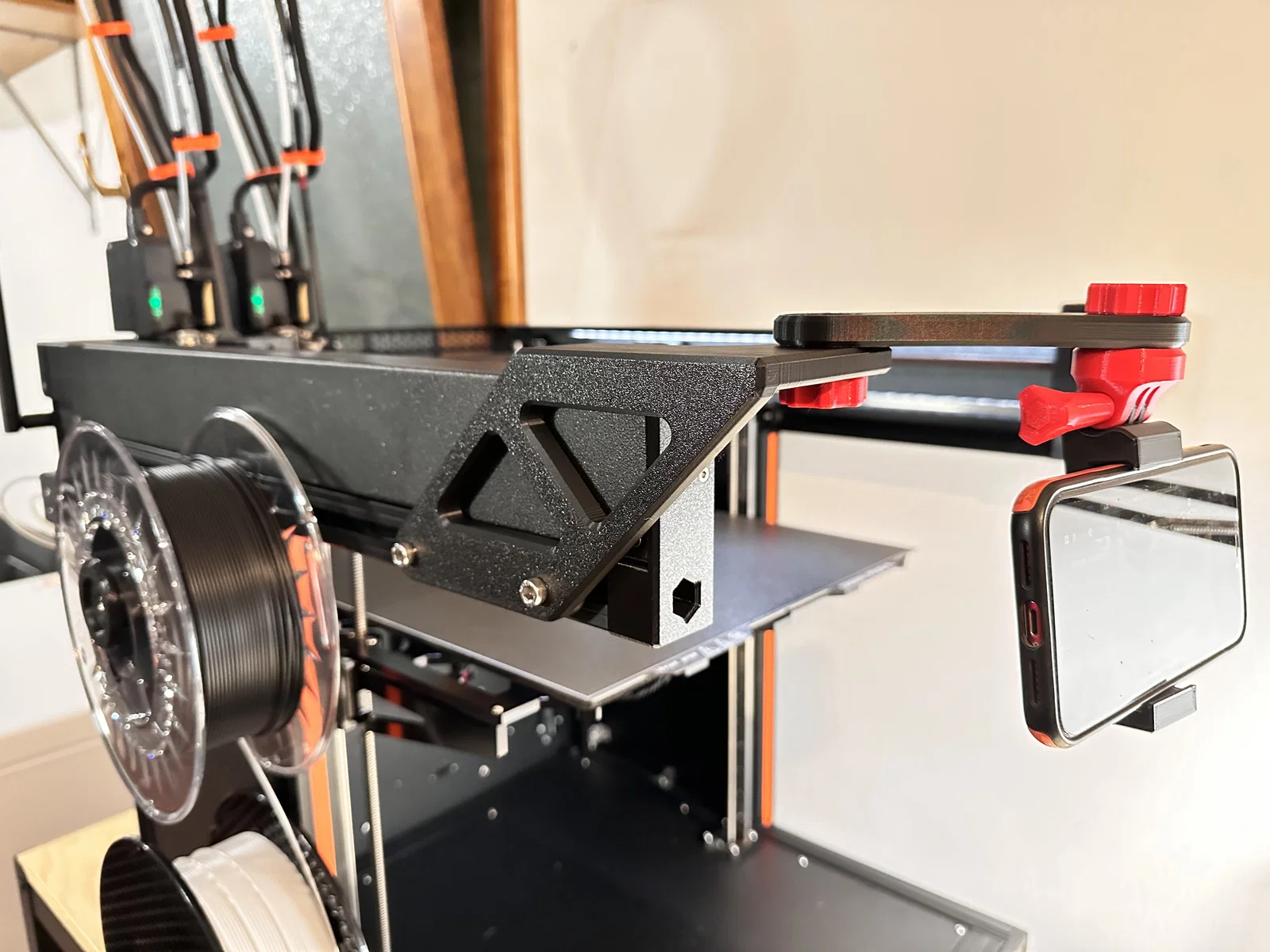

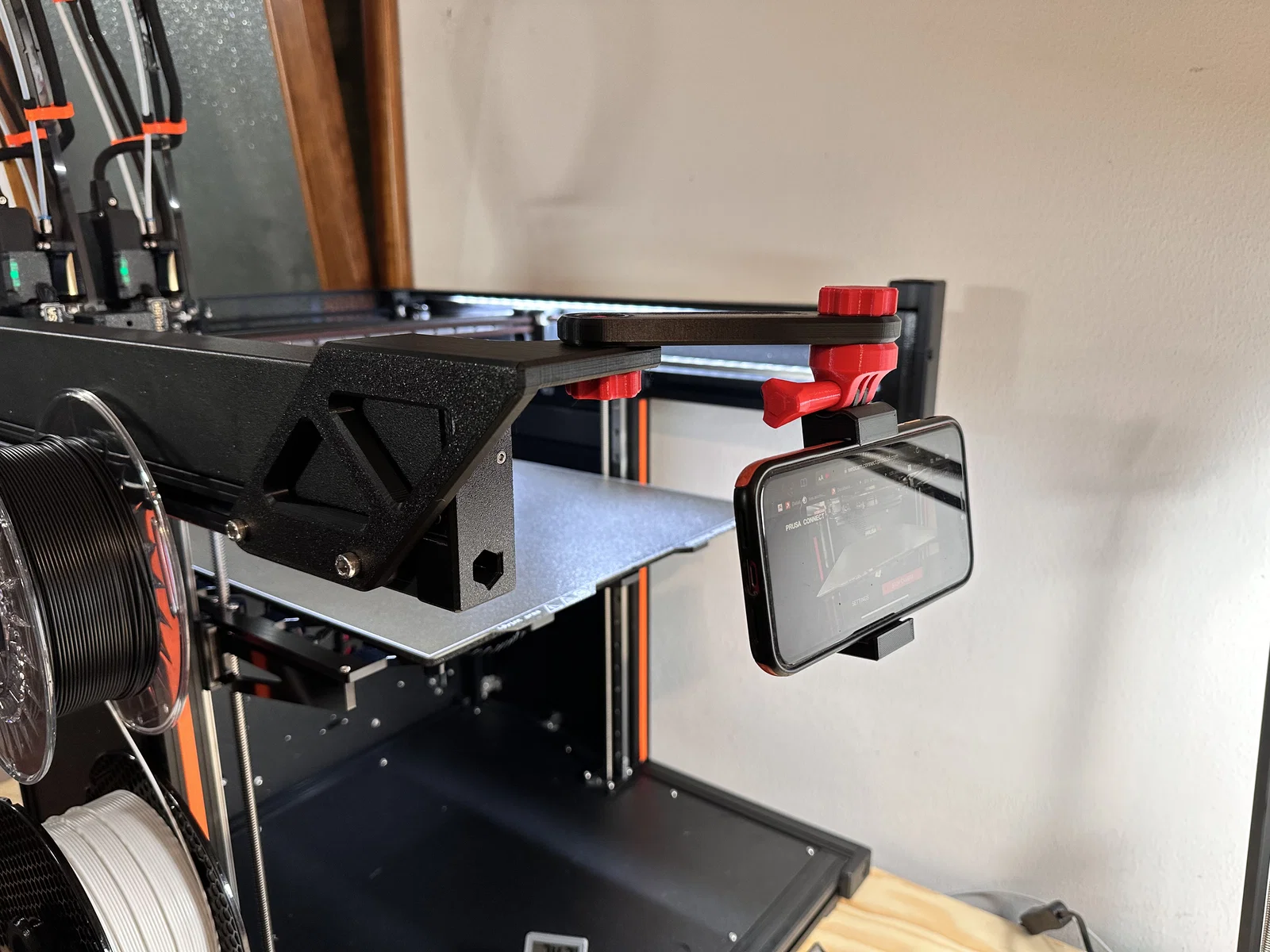

Cuối cùng gắn giá đỡ smartphone theo ý bạn, ở phía trên hoặc phía dưới.
