Thước dò biên dạng & cữ vạch chân tường có khóa (Lockable Contour & Skirting Board Scribing Gauge)

Lockable Contour & Skirting Board Scribing Gauge

Ý tưởng (Concept)

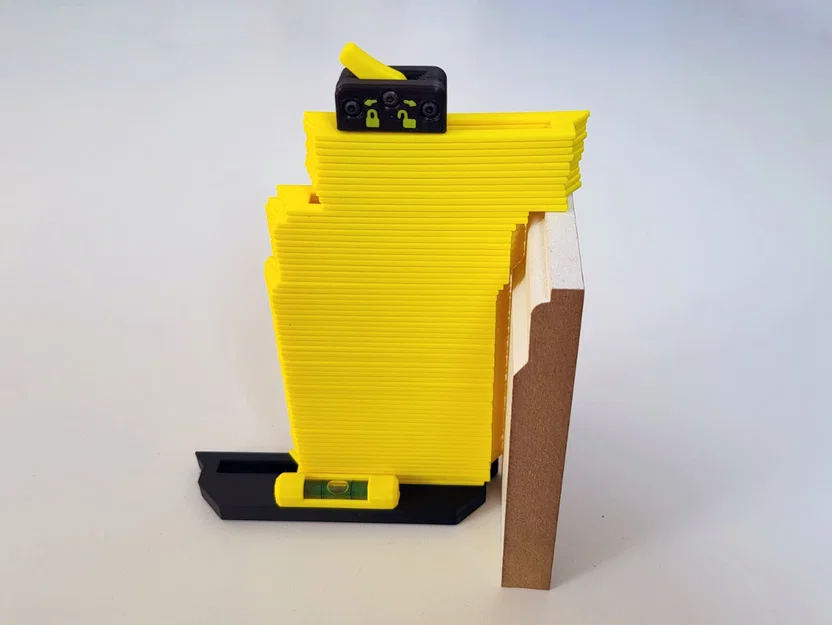

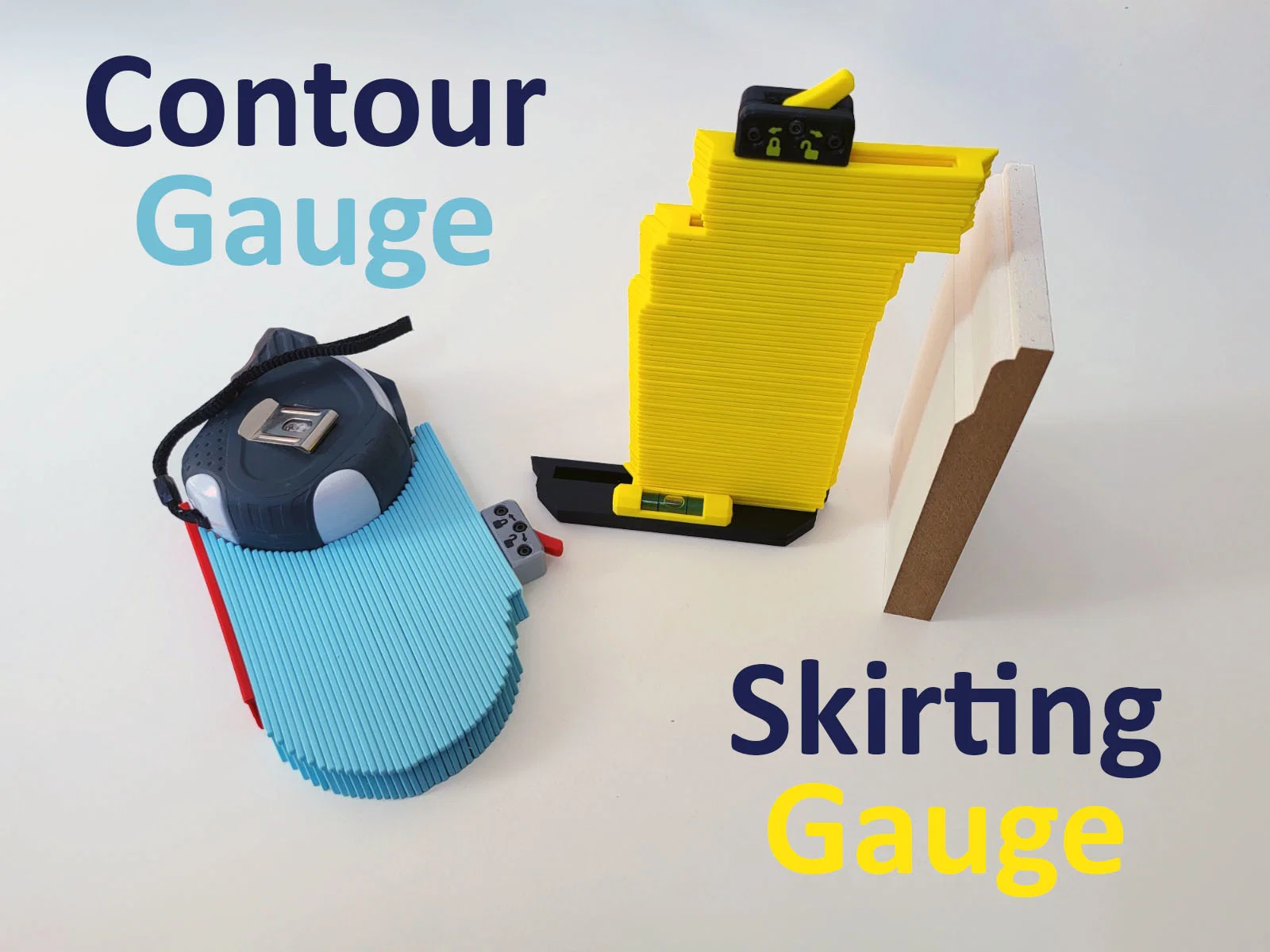

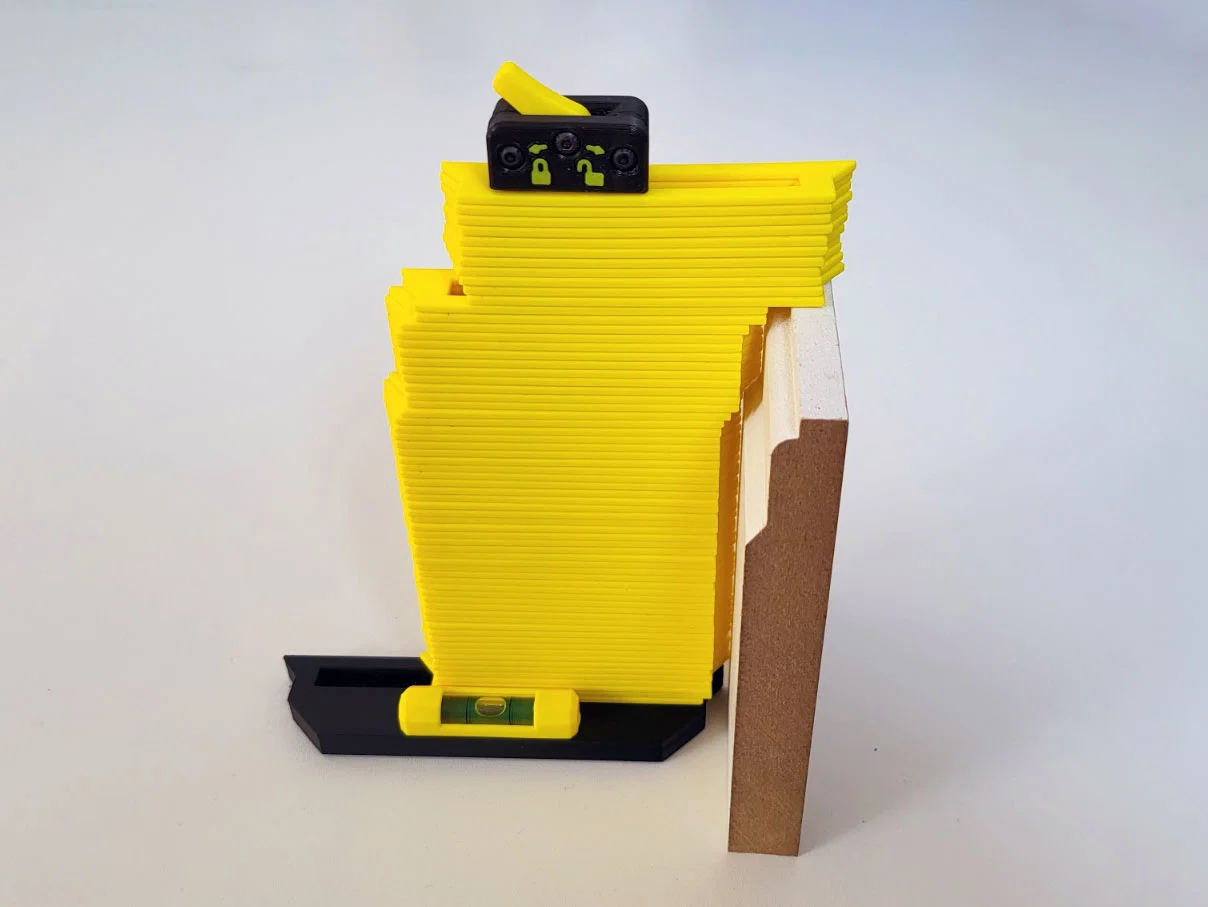

Mình muốn làm một Contour Gauge để hỗ trợ việc lấy dấu & scribing cho các mối ghép Skirting Board Housing và những ứng dụng tương tự. Vì vậy mình đã remix mẫu gốc bằng cách thêm kết cấu đỡ bên trong & các lá contour dạng rãnh (slotted contour blades) để có thể bỏ phần khung bao ở phía trên và phía dưới của cụm lắp ráp.

Cảm ơn Tjalf vì nguồn cảm hứng.

Lá End Trim Blade tiêu chuẩn ở phía dưới có thể hơi cong một chút khi siết khóa. Do đó mình cũng kèm thêm một chi tiết thay thế bản lớn hơn (XL) để hạn chế biến dạng. Bản này cũng tiện hơn cho việc canh thăng bằng trong đúng nhu cầu sử dụng của mình.

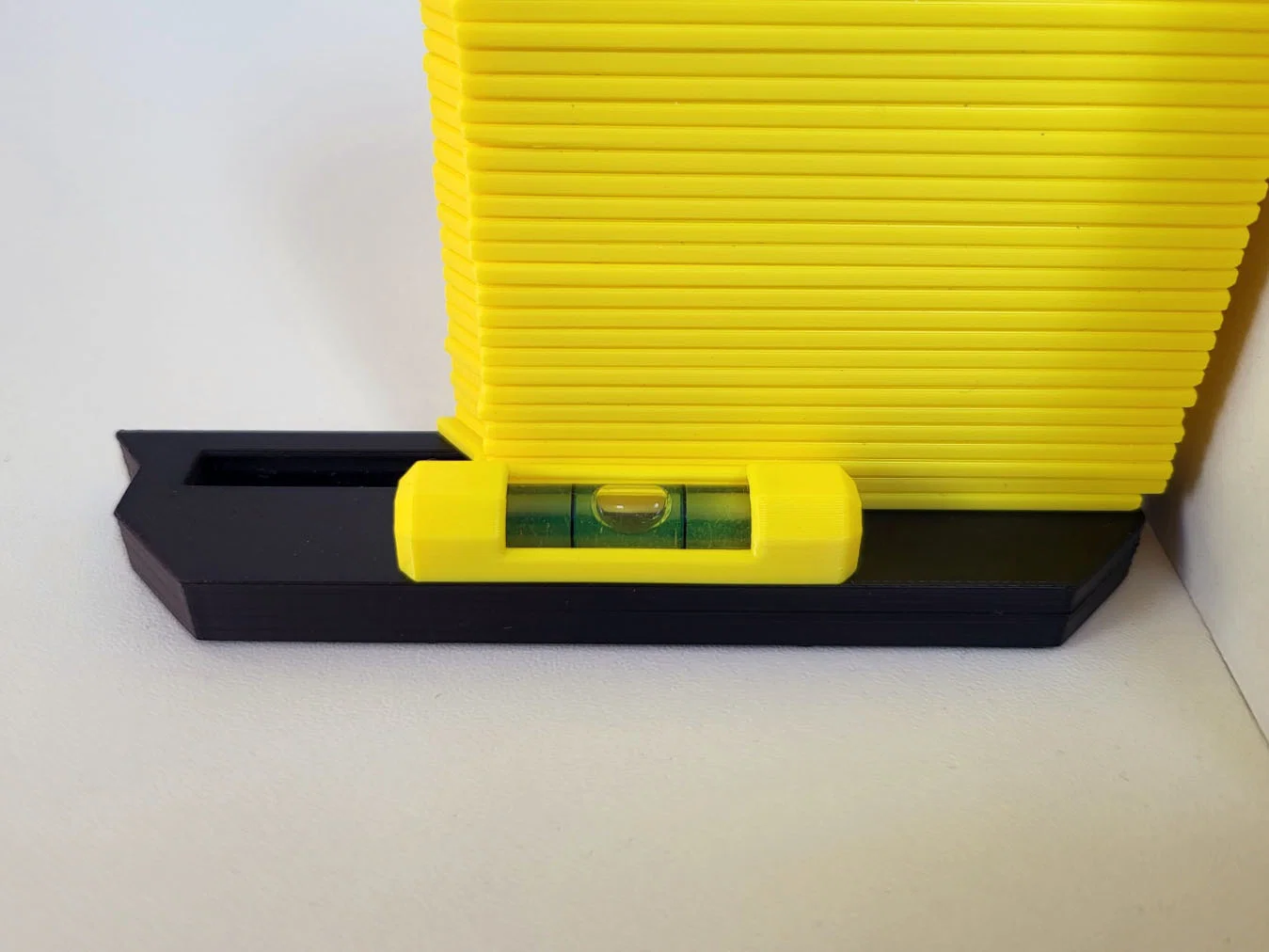

Mình có tích hợp một bubble level vào XL End Trim. Cái này chủ yếu để nhìn cho dễ canh, đừng kỳ vọng bubble level tầm giá này sẽ chính xác cao.

Thiết kế này dùng M3 Heat Sets thay vì M3 Nuts.

Mình có kèm file STEP để bạn tùy biến cá nhân.

Chỉnh tuyến tính (Linear Adjustment)

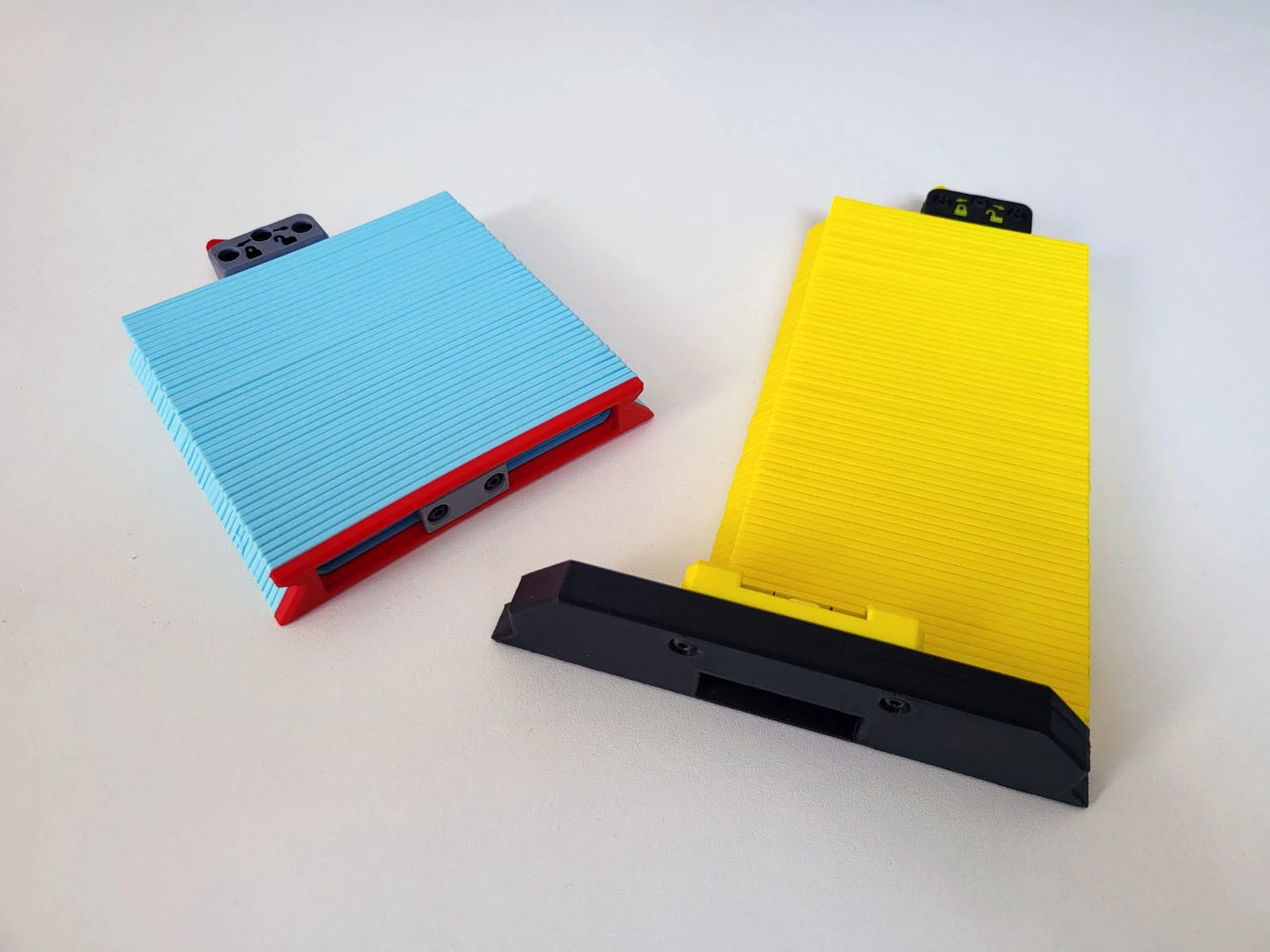

Bản 100 mm dùng 41 lá @ cao 2.4 mm

Bản 160 mm dùng 66 lá @ cao 2.4 mm.

Mình cũng kèm một spacer 0.4 mm, có thể dùng nhiều miếng để giảm hoặc tăng số lượng lá nhằm cải thiện độ khóa của các lá. Spacer có thể khá lắt nhắt khi dùng. Khi đã chỉnh dung sai ưng ý, có thể sẽ gọn hơn nếu sửa End Cap để phù hợp với sai khác đó. Mình không dùng spacer trong cả hai mẫu minh họa.

Lắp ráp (Assembly)

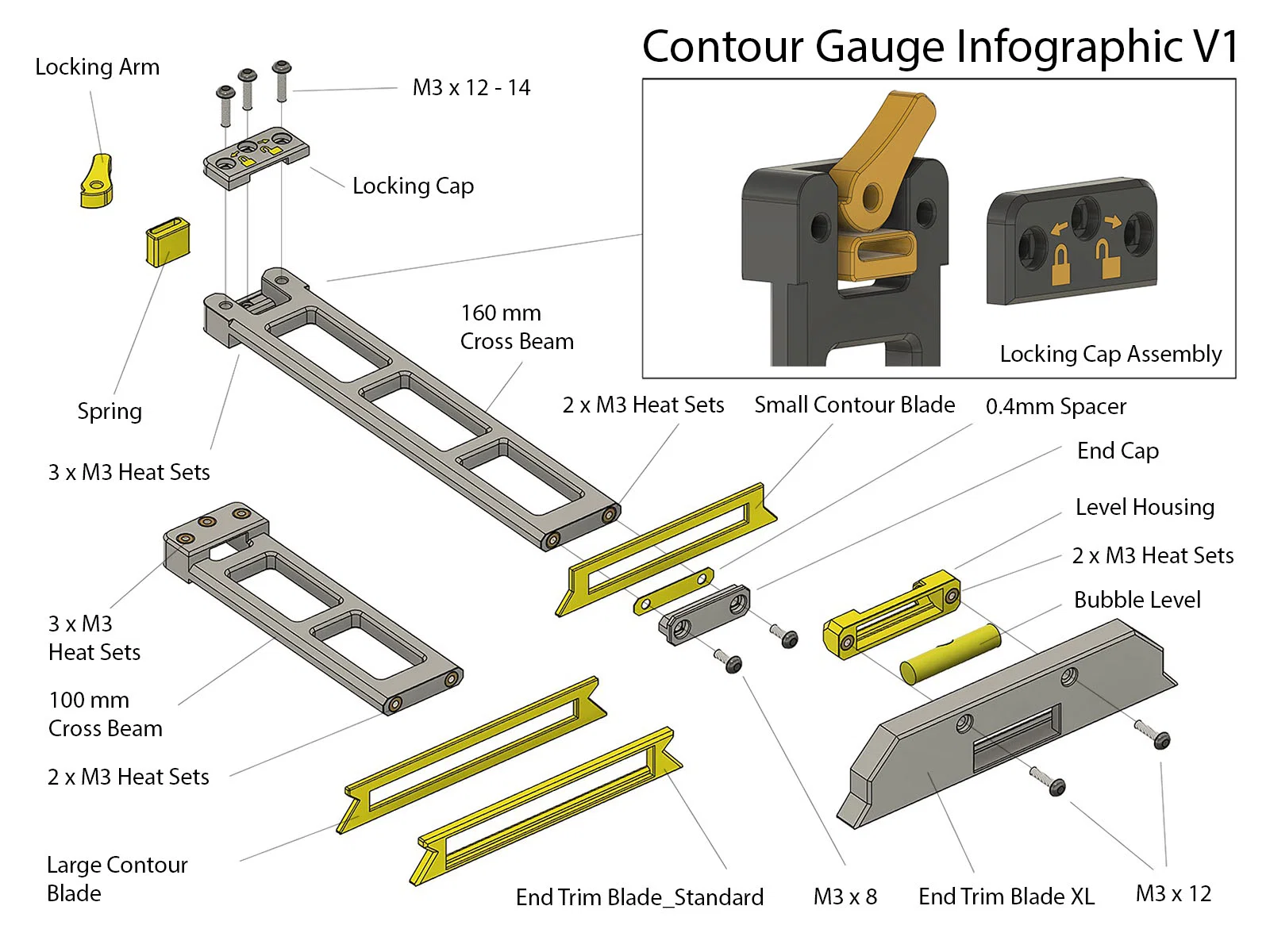

Vui lòng xem Infographic đã upload

BOM

Các món được link chỉ để tham khảo, không tự động là đúng y hệt các phần mình đã dùng.

5 - 7 M3 Heat sets - sourcing map knurled Insert Nuts, 120Pcs M3 x 0.5mm Female Thread Brass Threaded Insert Embedment Nut for 3D Printer : Amazon.co.uk: DIY & Tools

3 x M3 x 12 - 14mm Hex Bolts (Locking Cap).

2 x M3 x 12mm Hex Bolts (Bubble Level Housing).

2 x M3 x 8mm Hex Bolts (bắt End Cap).

1 x Bubble Level tùy chọn 35mm x đường kính 8mm (chỉ cho End Trim Blade XL).

Acrylic Spirit Level 35mm (L) x 8mm (D) Tube Bubble [3 Pack] (Green) : Amazon.co.uk: DIY & Tools

10 PCs D 8mm L 35mm Acrylic Bubble Spirit Level Vial 5/16" (D) x 1 3/8" (L) - Amazon.com

In 3D (Printing)

Không cần supports.

Một số chi tiết cần bridging một ít để in được.

Khuyến nghị in tất cả chi tiết đúng theo orientation đã đăng.

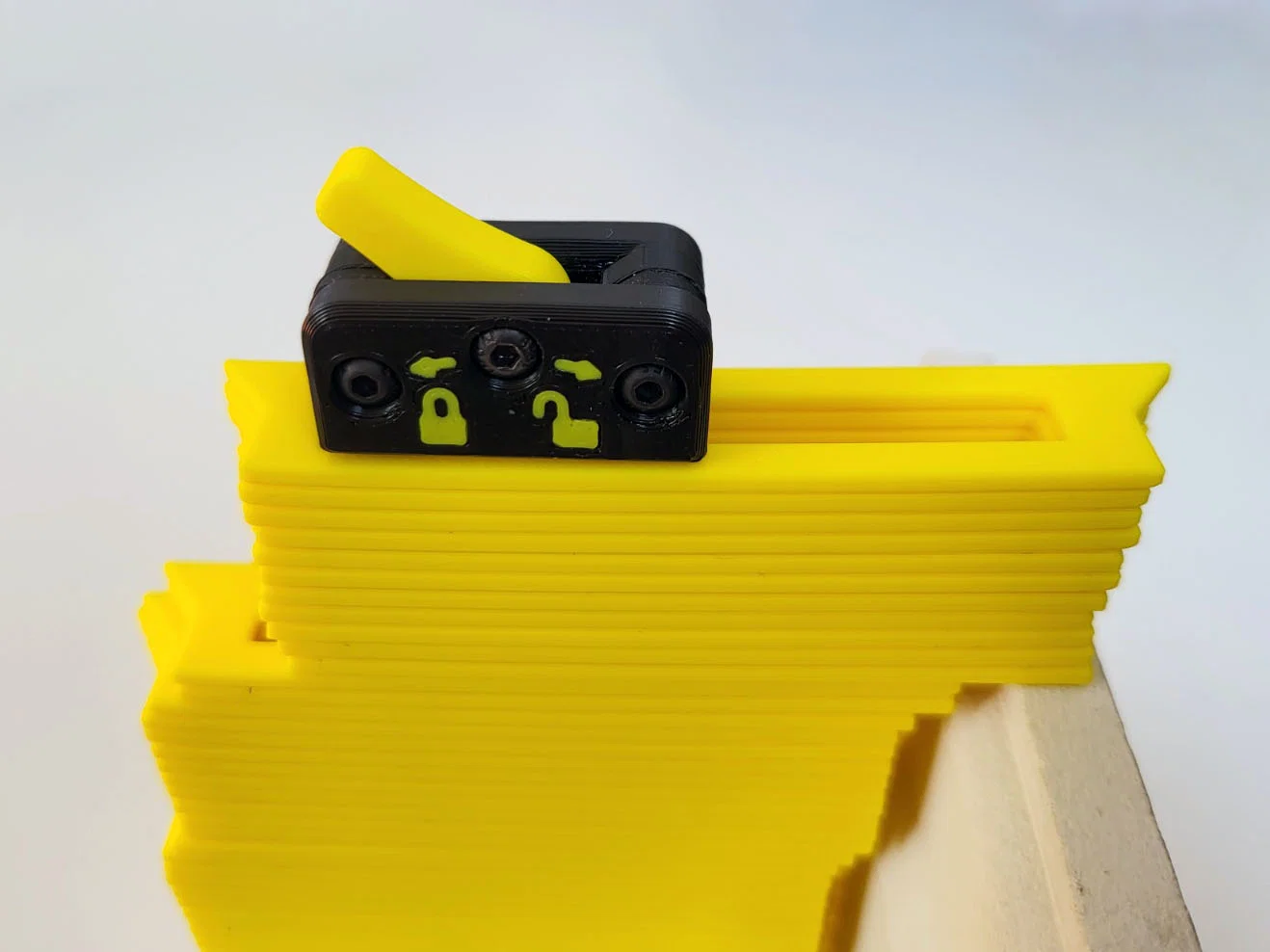

STL của Locking Cap có sẵn biểu tượng ổ khóa & mũi tên nằm trong chi tiết. Bạn có thể để nguyên nếu in 1 màu, hoặc split chi tiết trong slicer rồi bỏ các biểu tượng để tạo phần lõm (rebated detail) khi in 1 màu.

Mẫu được in với 4 perimeters, 4 lớp top & bottom và 30% infill bằng PLA & PETG (riêng lò xo dùng PETG).
