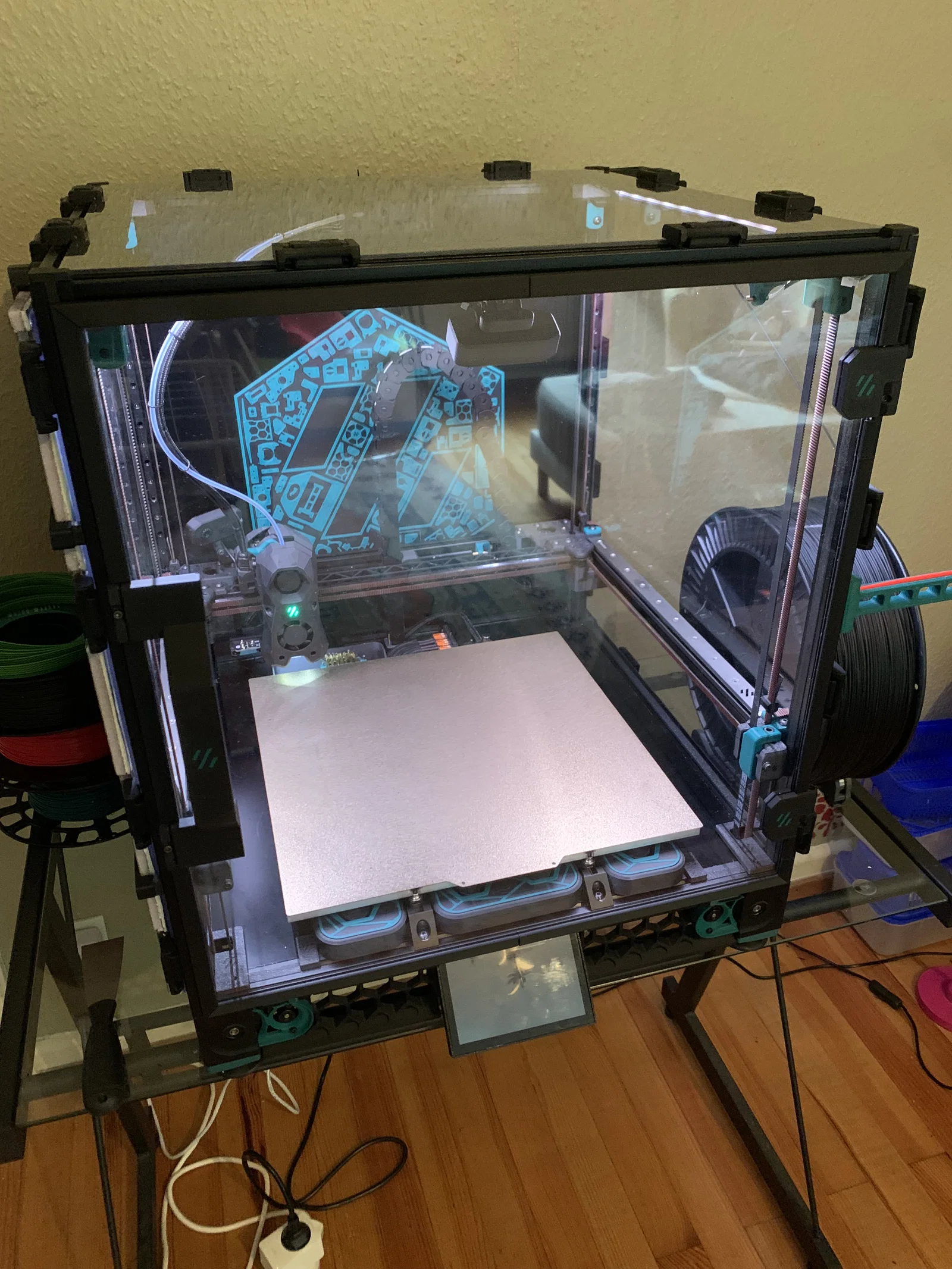

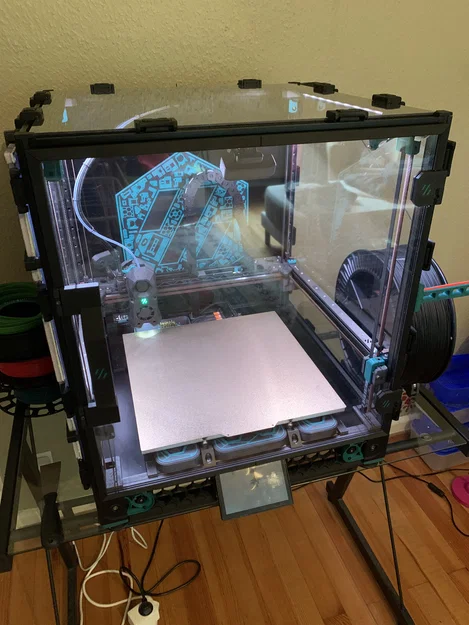

Voron mono door - Bản mod cửa đơn cho máy in 3D Voron

############################# CẬP NHẬT #############################

14/09/2023 :

• Đã thêm thư mục DXF chứa các file nếu bạn muốn đặt cắt panel CNC tại các đơn vị chuyên nghiệp (hoặc nếu bạn có máy CNC).
• Đã thêm các file đối xứng (mirrored) cho phần bản lề tiếp xúc với panel để logo Voron quay đúng chiều.

########################### MÔ TẢ ###########################

Vidéo 1 :

Vidéo 2 :

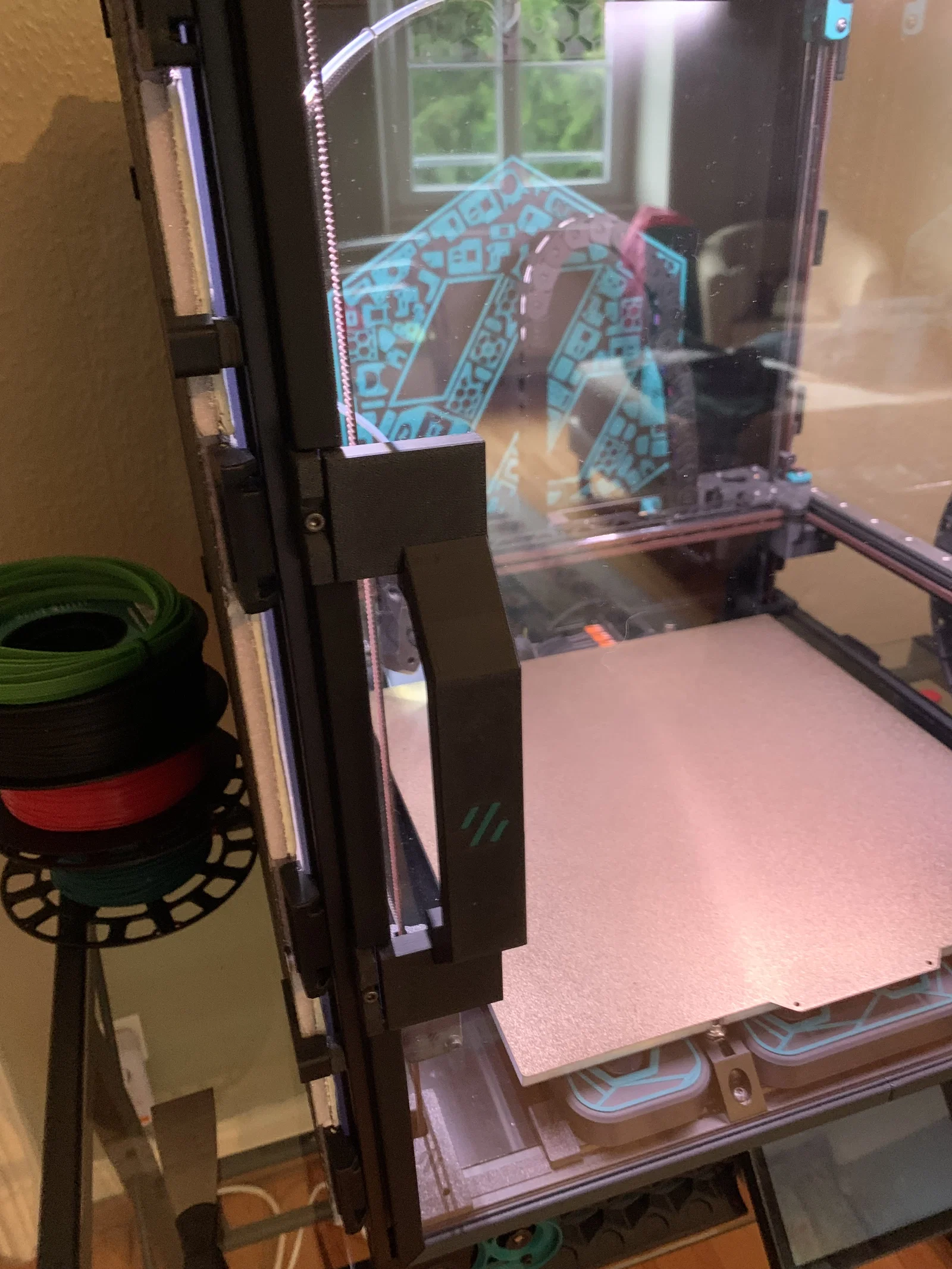

Tại sao nên dùng bản mod này?

• Mình không thích đường kẻ ở giữa (đôi khi còn hở nếu lắp đặt không chuẩn) giữa hai cánh cửa Voron zin, nhìn vừa mất thẩm mỹ lại vừa khó quan sát bên trong.
• Thêm nữa, tấm panel 2.5 mm đi kèm theo máy Voron cách nhiệt không tốt do quá mỏng.

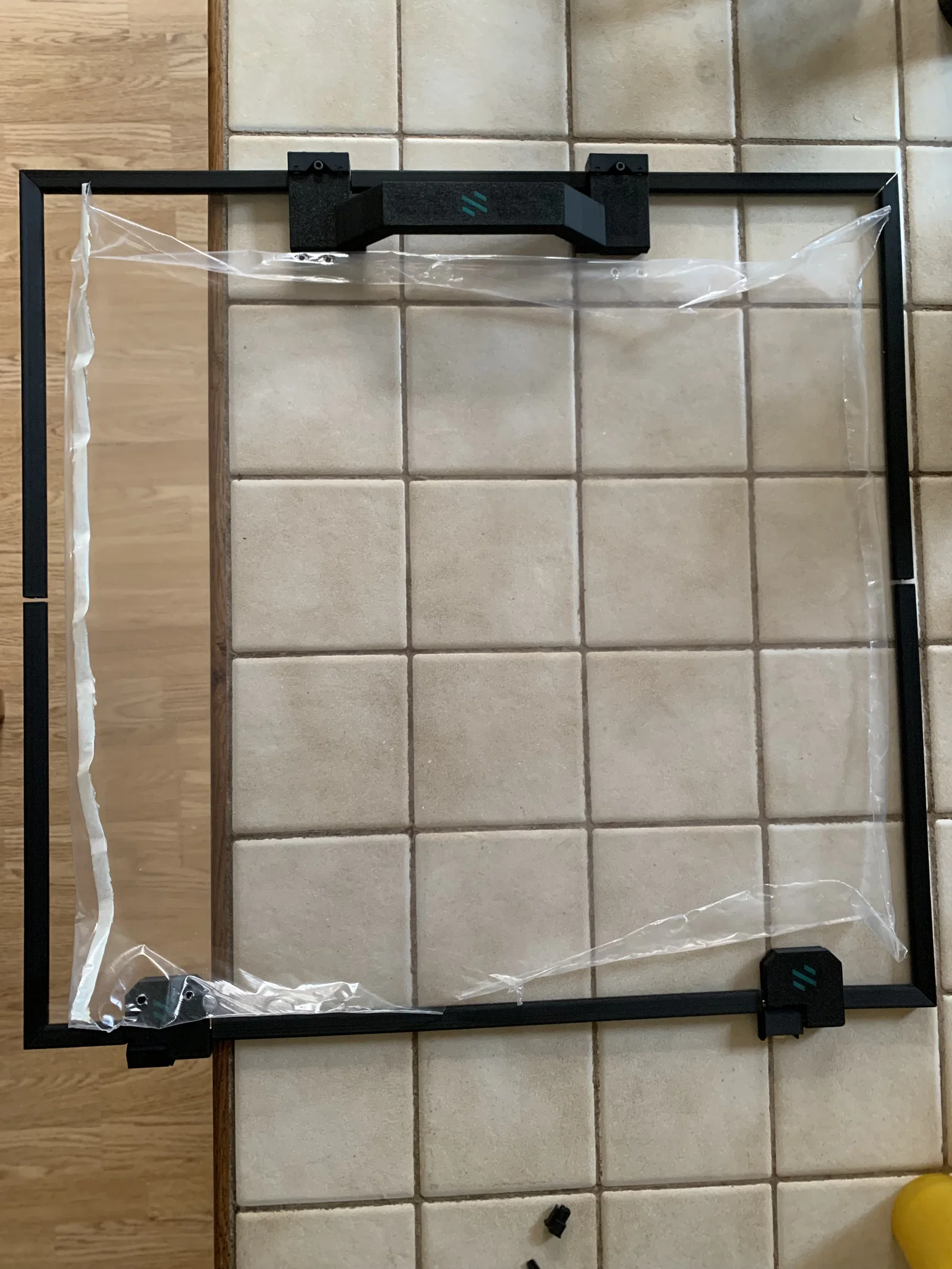

• Đó là lý do mình thiết kế bản mod cửa đơn này, không cần phải mua thêm thanh nhôm 2020 như một số bản mod khác.
• Cửa này không quá nặng, vẫn dùng được ron xốp 1 mm đi kèm (bạn có thể tận dụng lại ron cũ).

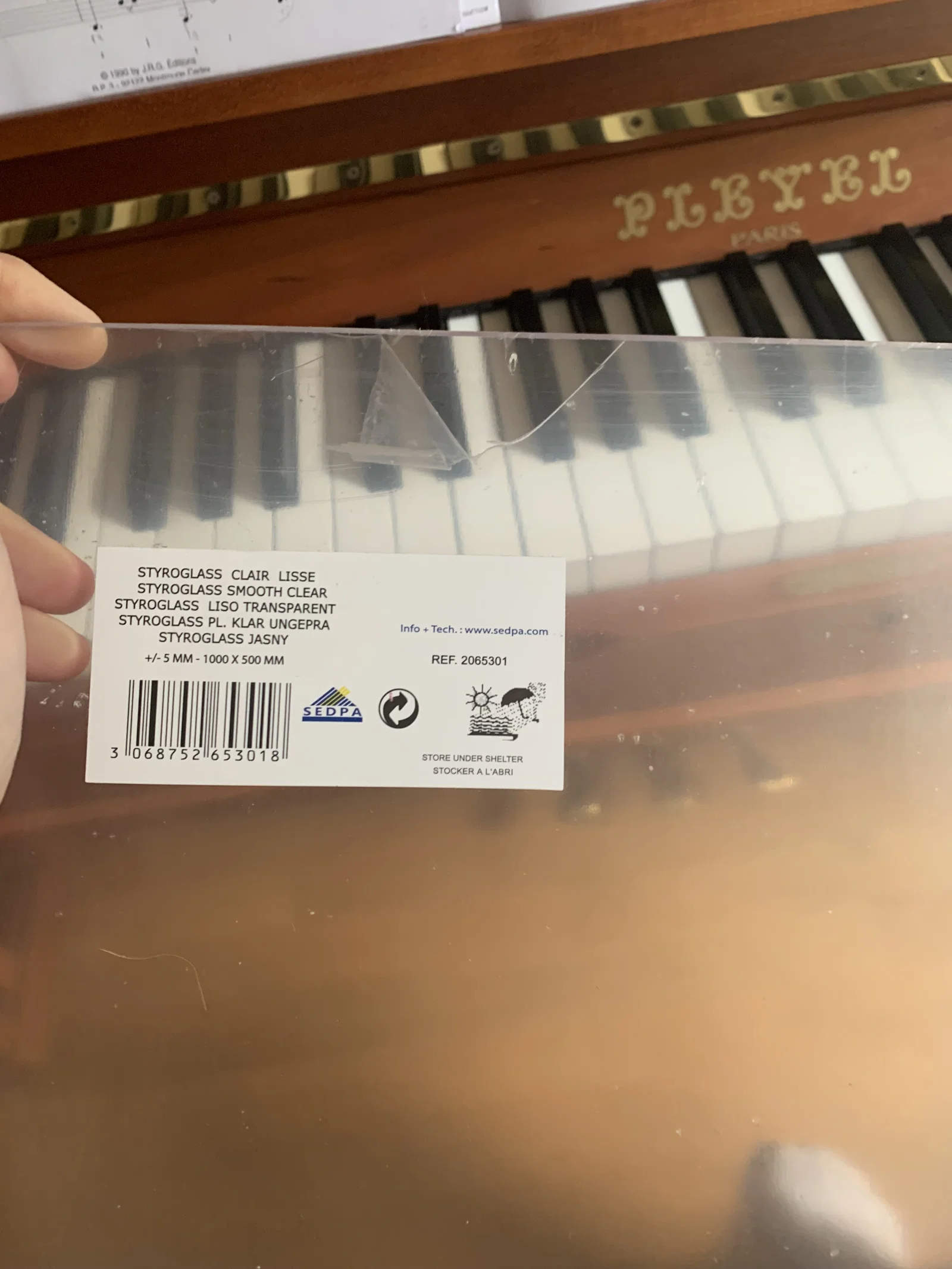

• Mình sử dụng tấm mica/plexiglass 5 mm giúp cách nhiệt tốt hơn hẳn và cứng cáp hơn nhiều.

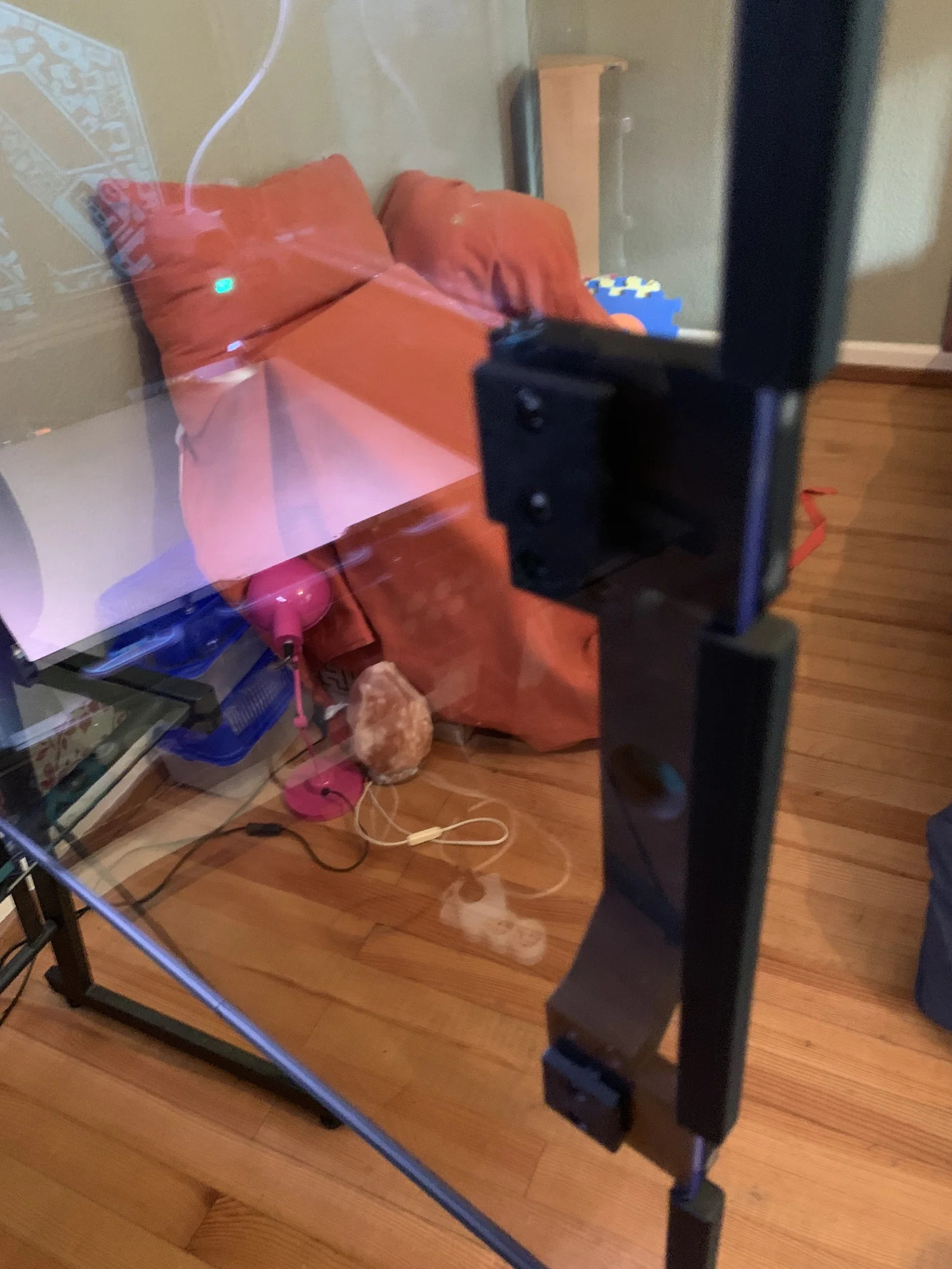

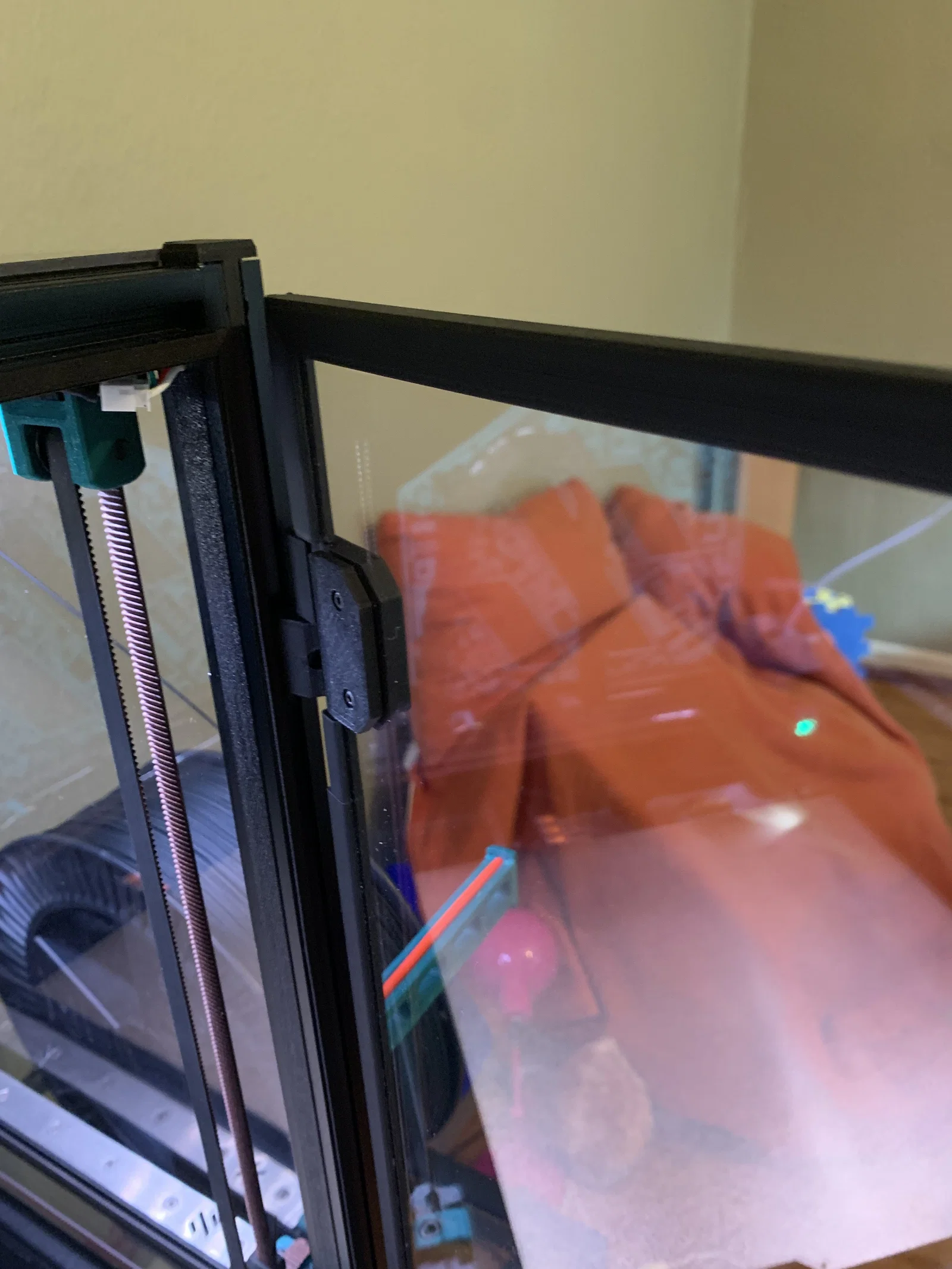

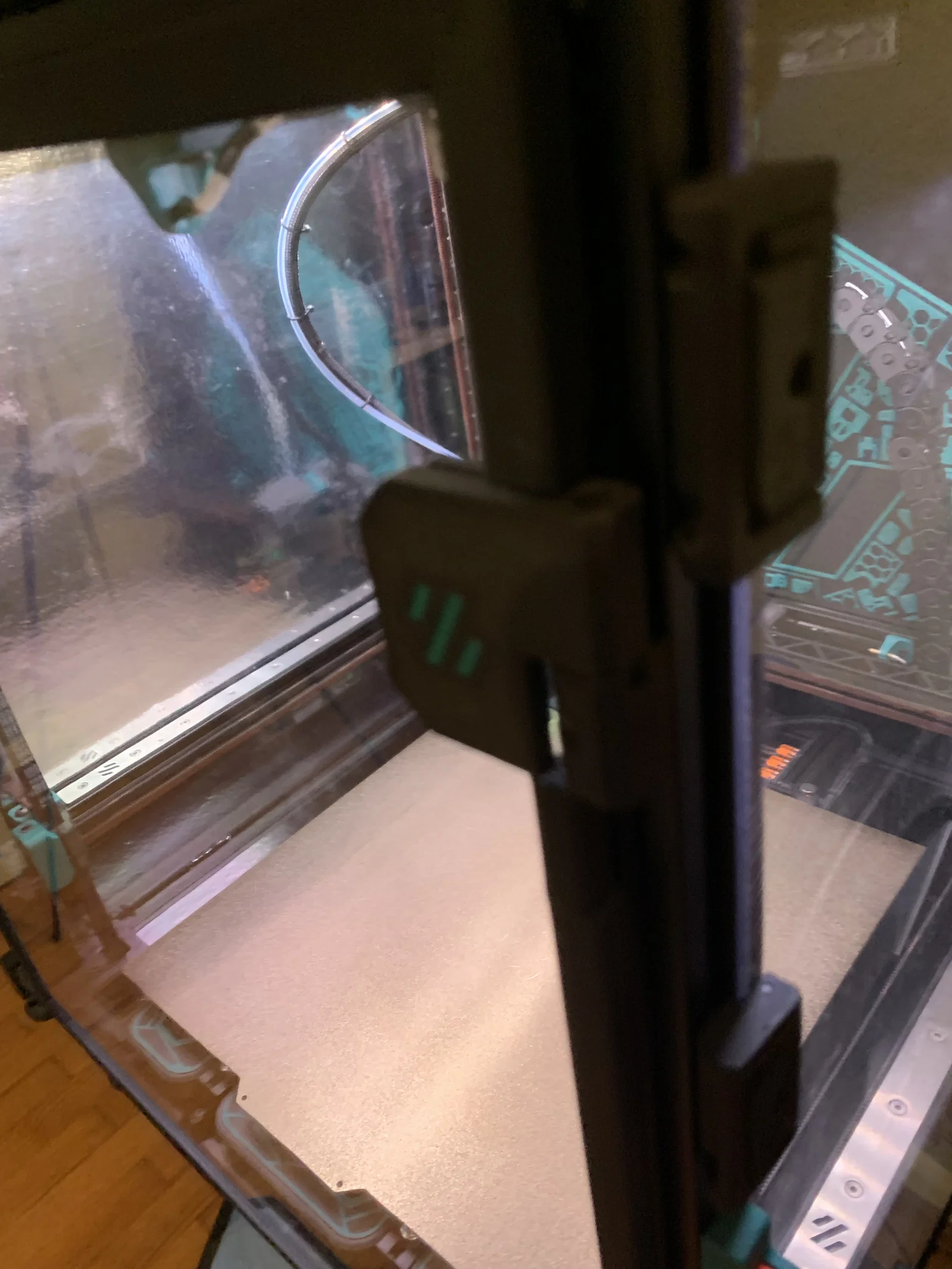

• Thiết kế này dễ lắp đặt, cách nhiệt tốt, kiểu dáng đẹp và có thể tháo rời nhanh chóng (như trong video, chỉ mất vài giây).

Hiện tại mình vẫn đang nghiên cứu phiên bản dùng nam châm (mình đã thử trước cả bản dùng ốc vít nhưng nam châm không đủ lực giữ cho cánh cửa nặng).

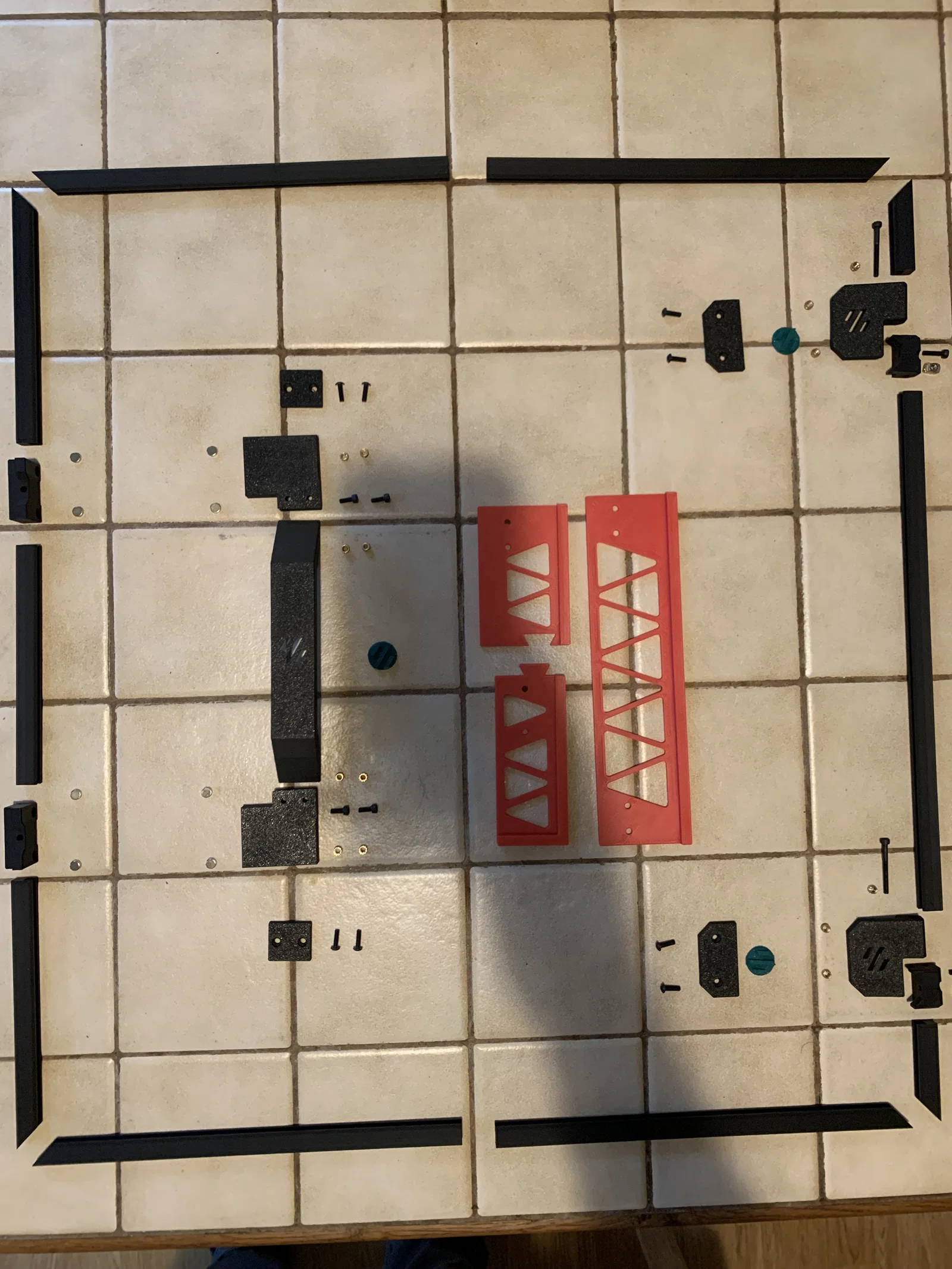

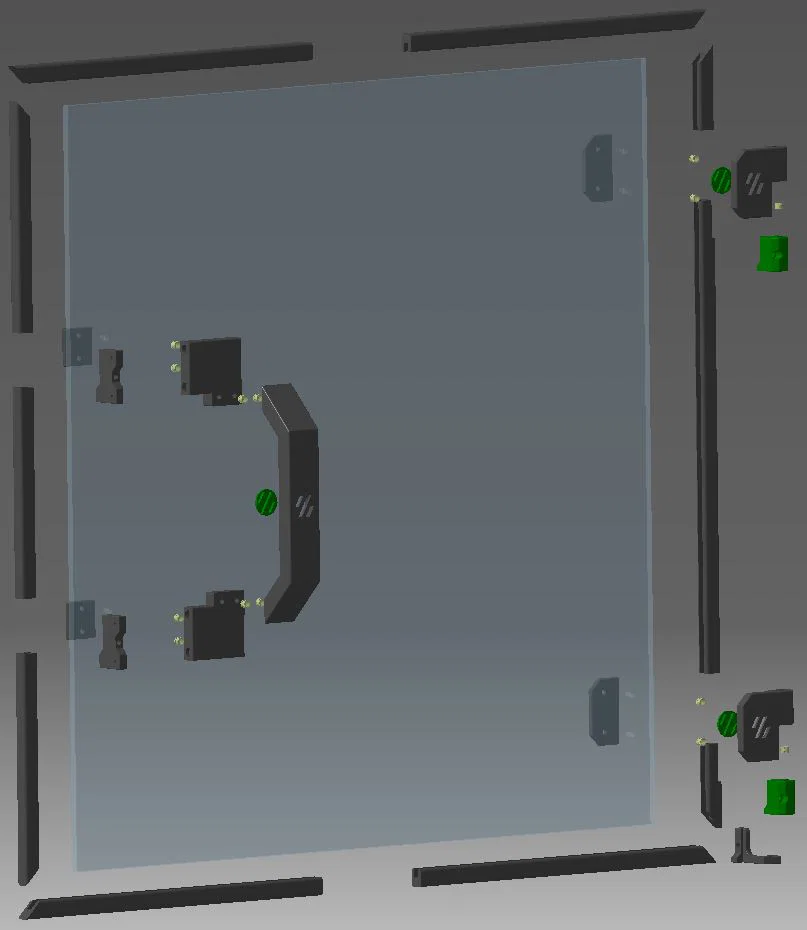

Cần in những gì

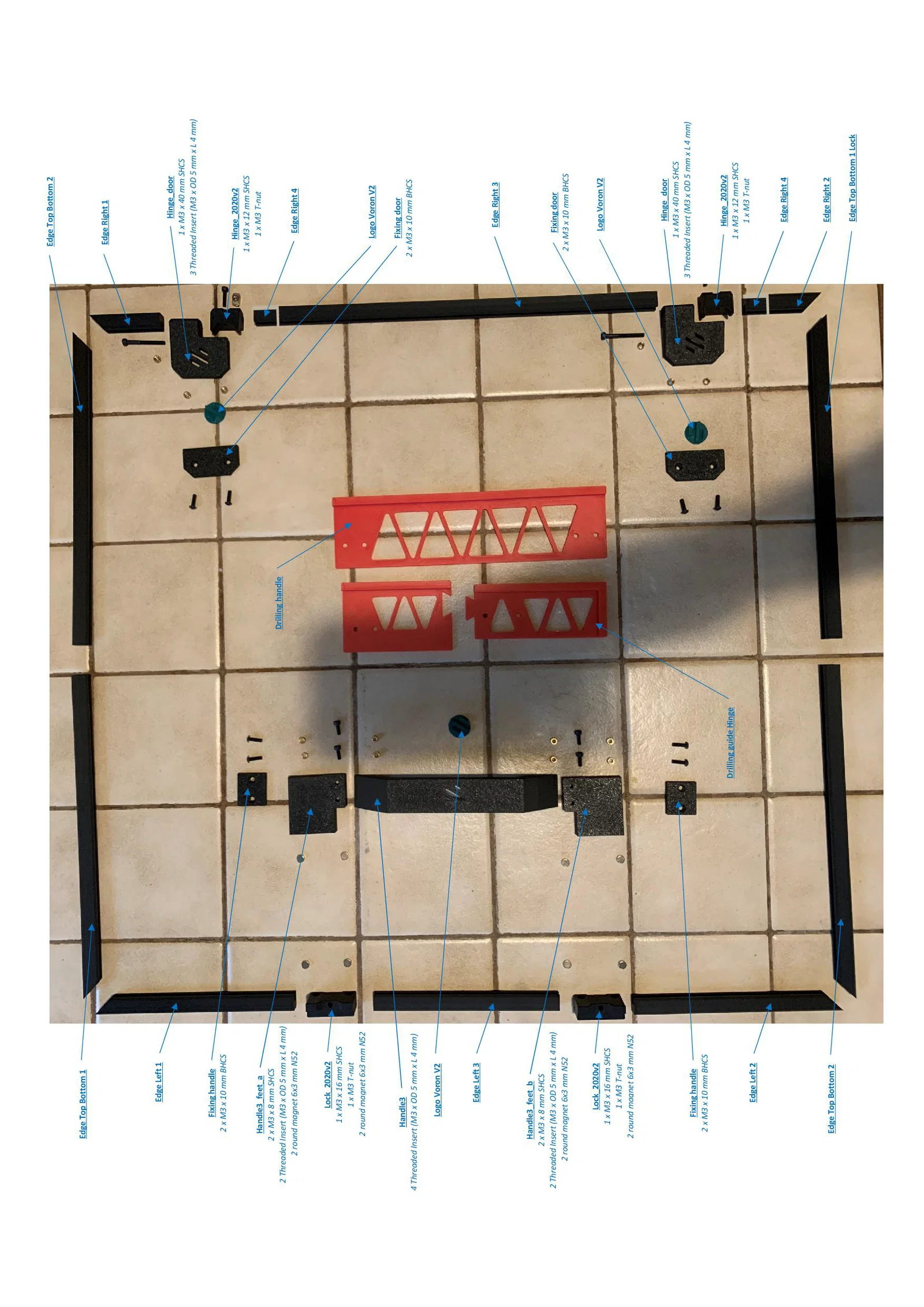

• Bạn cần in tất cả các chi tiết trong thư mục “Common”.

• Bạn cũng cần in tất cả các file trong thư mục “Tools”.

• Và chọn kích thước máy Voron trong thư mục tương ứng (có 3 thư mục “Specific” cho các kích thước 250, 300 và 350).

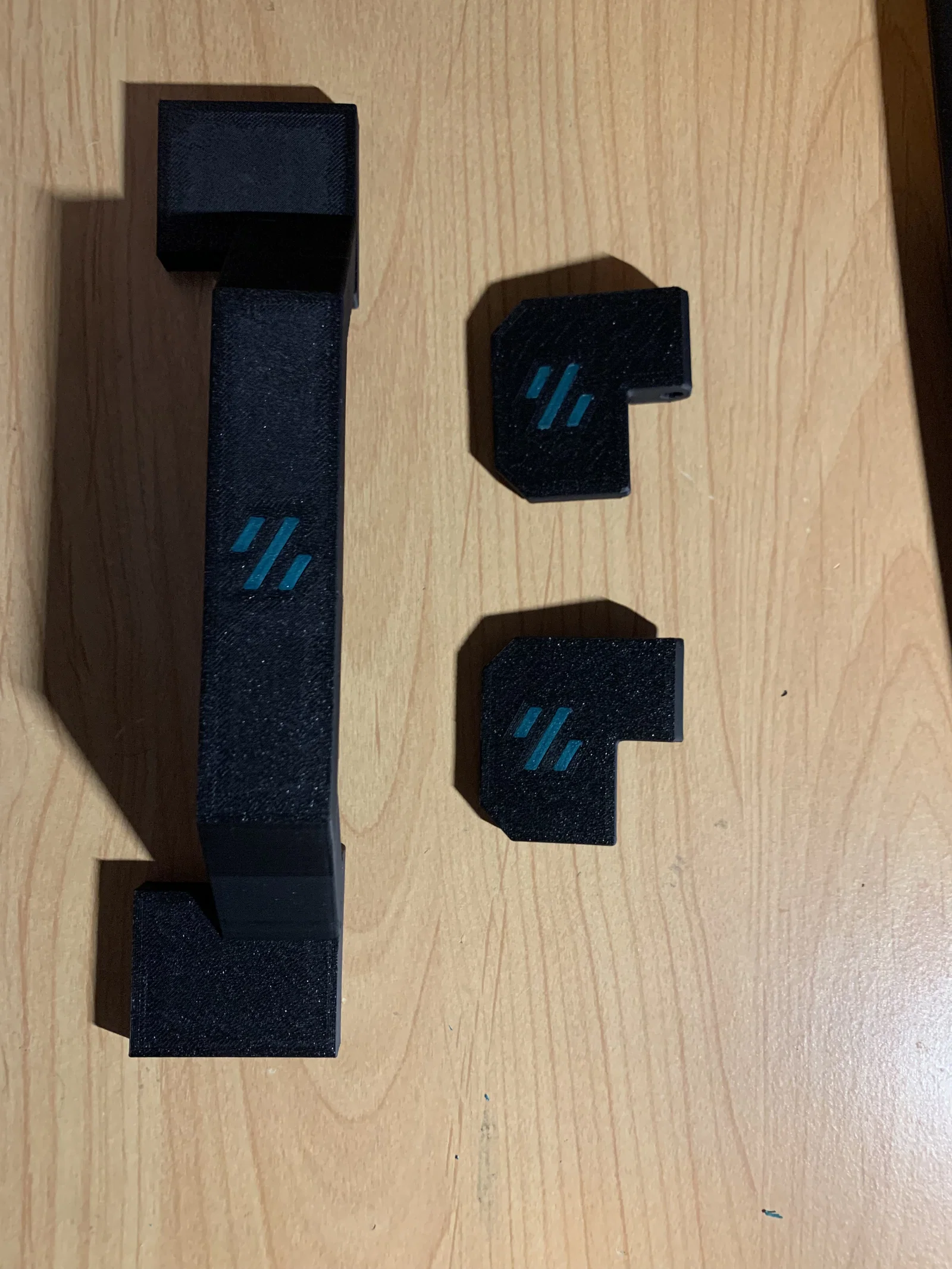

• Tất cả các file đã được đặt sẵn hướng in tối ưu nhất khi cho vào slicer. Mình thiết kế riêng để mặt nhám sẽ hướng ra ngoài khi bạn đứng trước máy in.

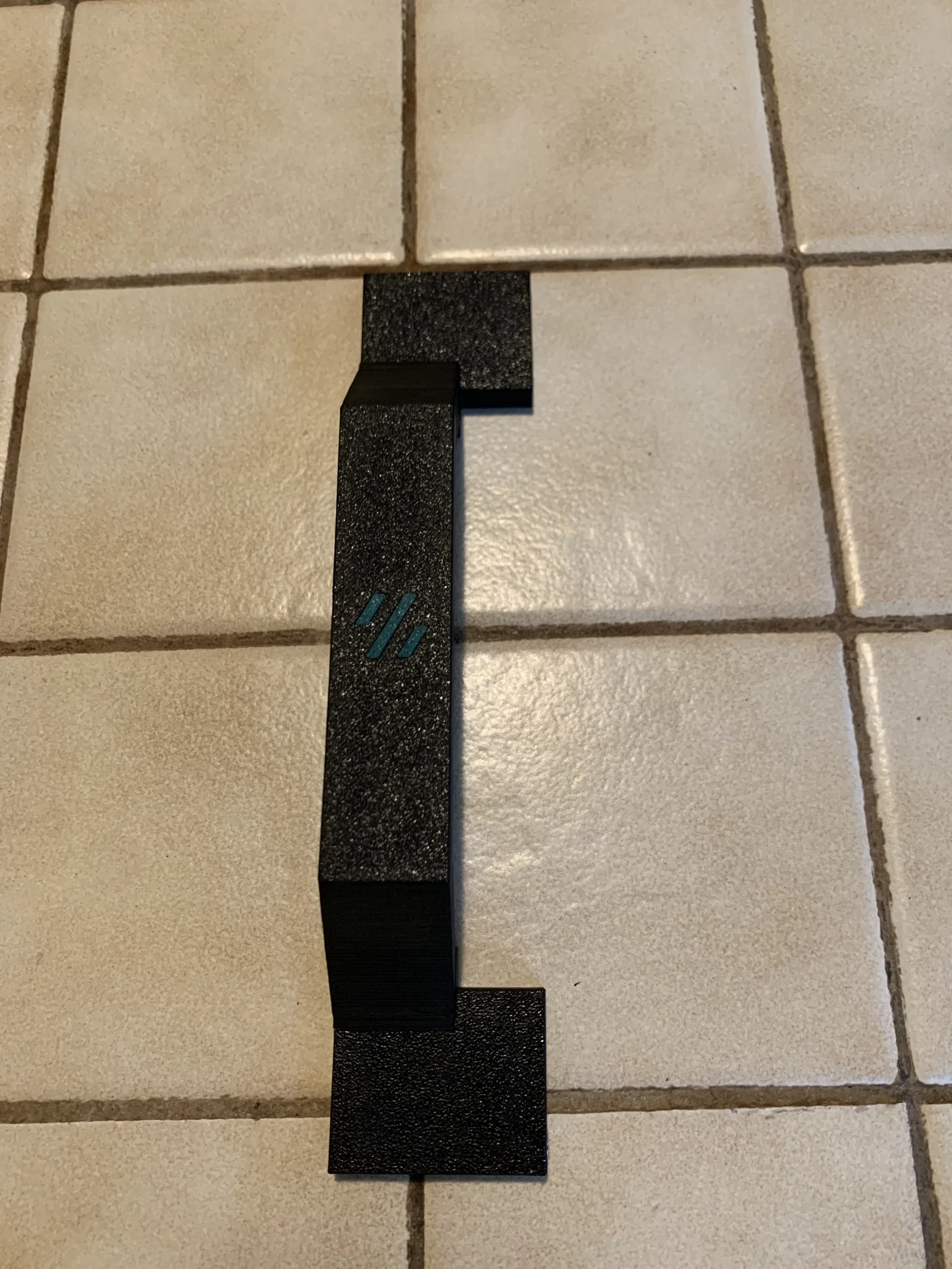

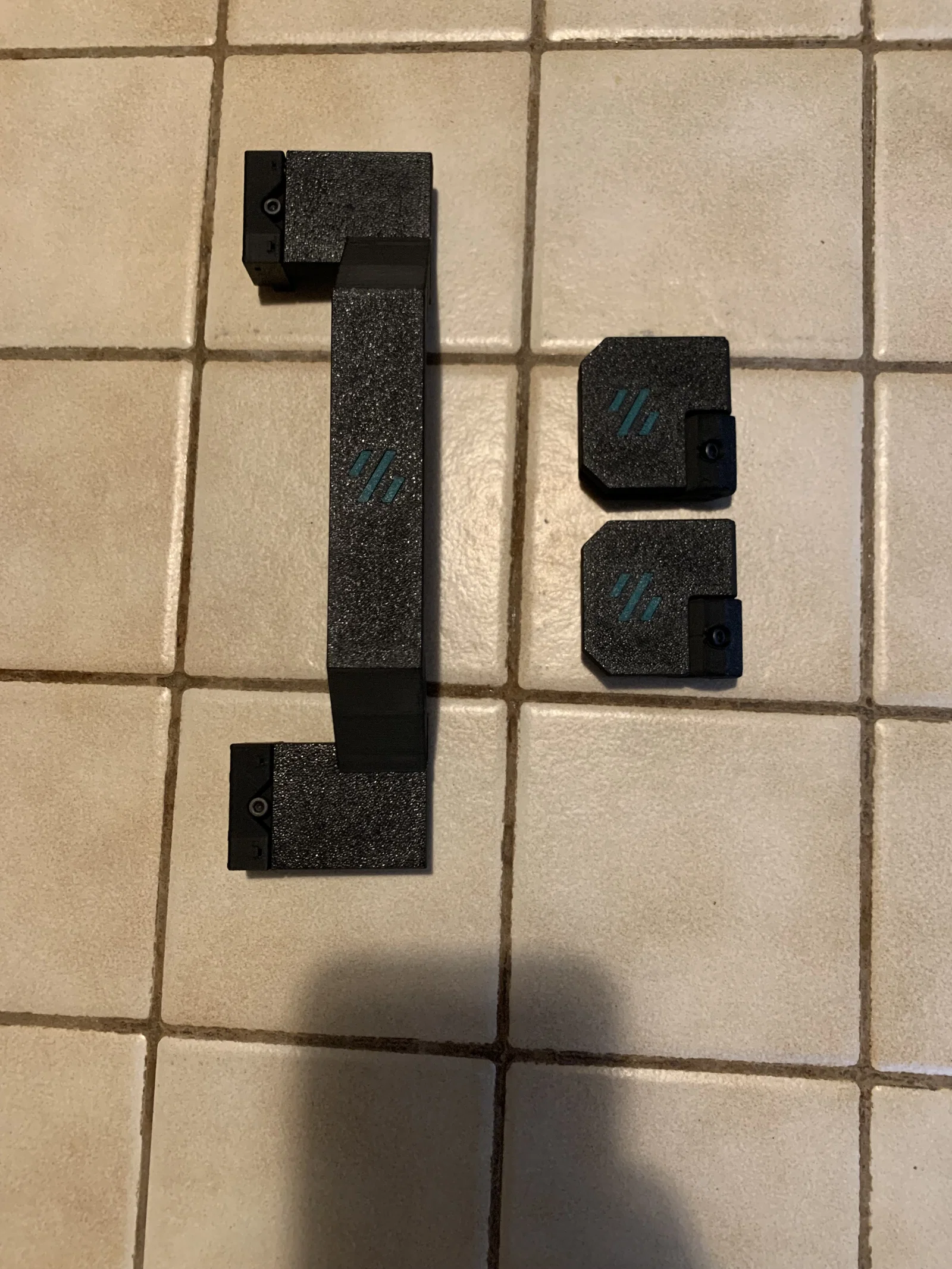

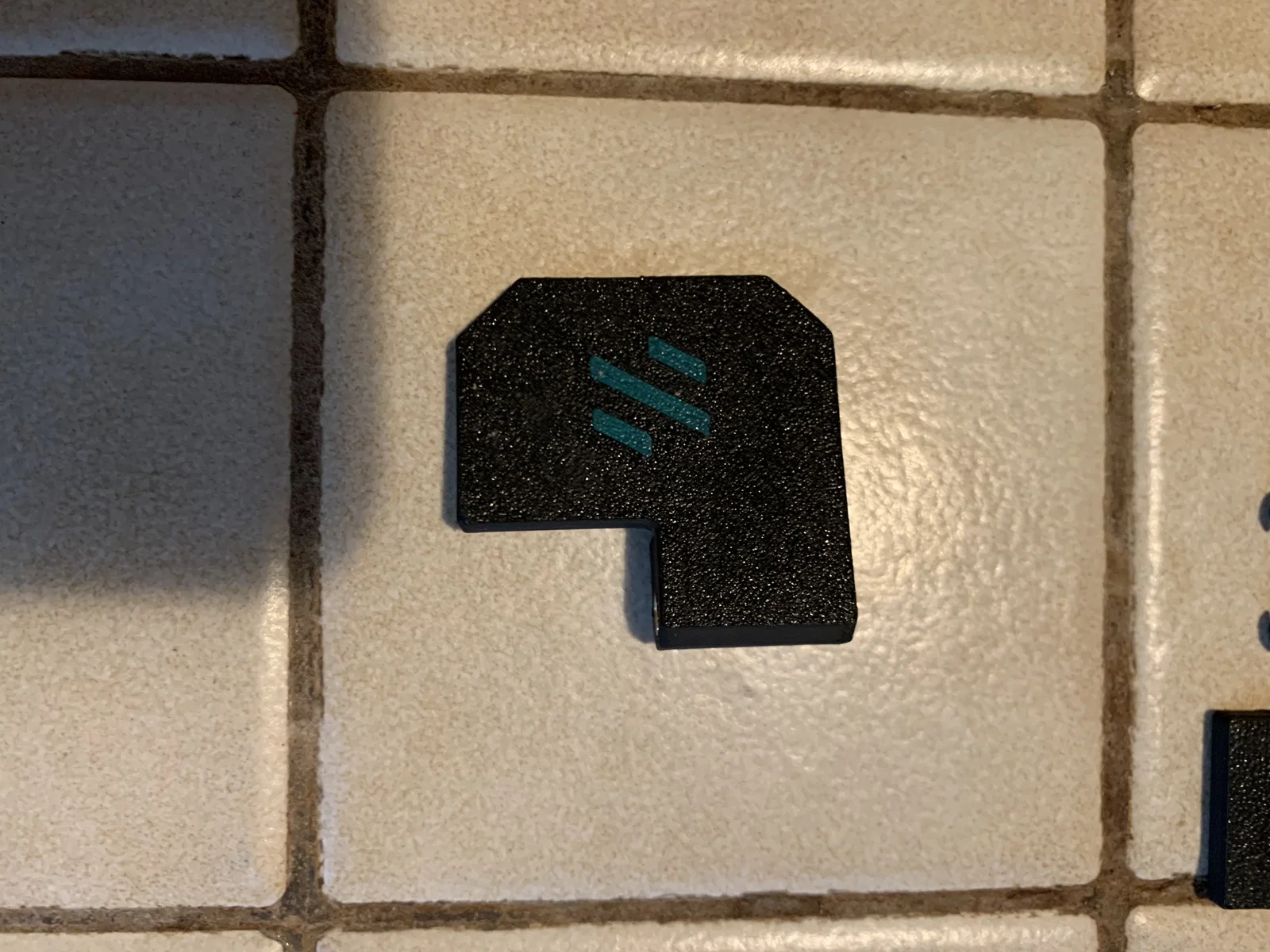

• Không cần dùng support, ngoại trừ file logo voron v2.stl nếu bạn muốn bề mặt khớp với phần nhám (tùy chọn).

• Tùy thuộc vào kích thước máy Voron, một vài miếng "cạnh" (edge) có thể bị ngắn do nhựa ABS bị co lại trong quá trình in. Đó là lý do bạn sẽ thấy các file:

  • 350-Edge_top_bottom1_1mm
  • 350-Edge_top_bottom2_1mm
  • 350-Edge_top_bottom1_Lock_1mm

• Ngoài ra cũng có các phiên bản không có hậu tố "+ 1 mm". Với máy 350 của mình thì mình dùng bản "+ 1 mm". Với bản 250 và 300 mình chưa thử nên chưa rõ, nhưng khả năng cao bản tiêu chuẩn sẽ dùng được.

• Cuối cùng, các file có tên "x2" hoặc "x3" nghĩa là cần in 2 hoặc 3 lần. File không có chữ "x" thì chỉ cần in 1 cái.

Cửa mở trái hay mở phải?

Với nhu cầu cá nhân, mình cần cửa mở từ trái sang phải. Nếu bạn muốn mở từ phải sang trái thì rất dễ, chỉ cần lật ngược (mirror) trong slicer. Các chi tiết cần mirror:

• Edge_left1.stl

• Edge_left2.stl

• Edge_right1.stl

• Edge_right2.stl

• Handle3_feet_a.stl

• Handle3_feet_b.stl

• Hinge_2020v2-1.0d

• Đã có sẵn thư mục "Mirrored files" chứa file Hinge_door đã được lật sẵn. Mình làm vậy vì nếu tự mirror file STL trong slicer, logo Voron sẽ bị ngược không đúng chiều.

Công cụ khoan và file DXF

1. Tự cắt và khoan Bạn cần in 2 bộ công cụ hỗ trợ khoan để khoan tấm panel. Mình dùng mũi khoan 4 mm để có độ rơ cơ khí, dễ điều chỉnh cửa hơn. Bạn cũng có thể dùng mũi 3.5 mm (hoặc 3 mm nhưng hơi nhỏ). Nếu dùng mũi 4 mm, bạn có thể cần doa nhẹ lỗ trên công cụ.

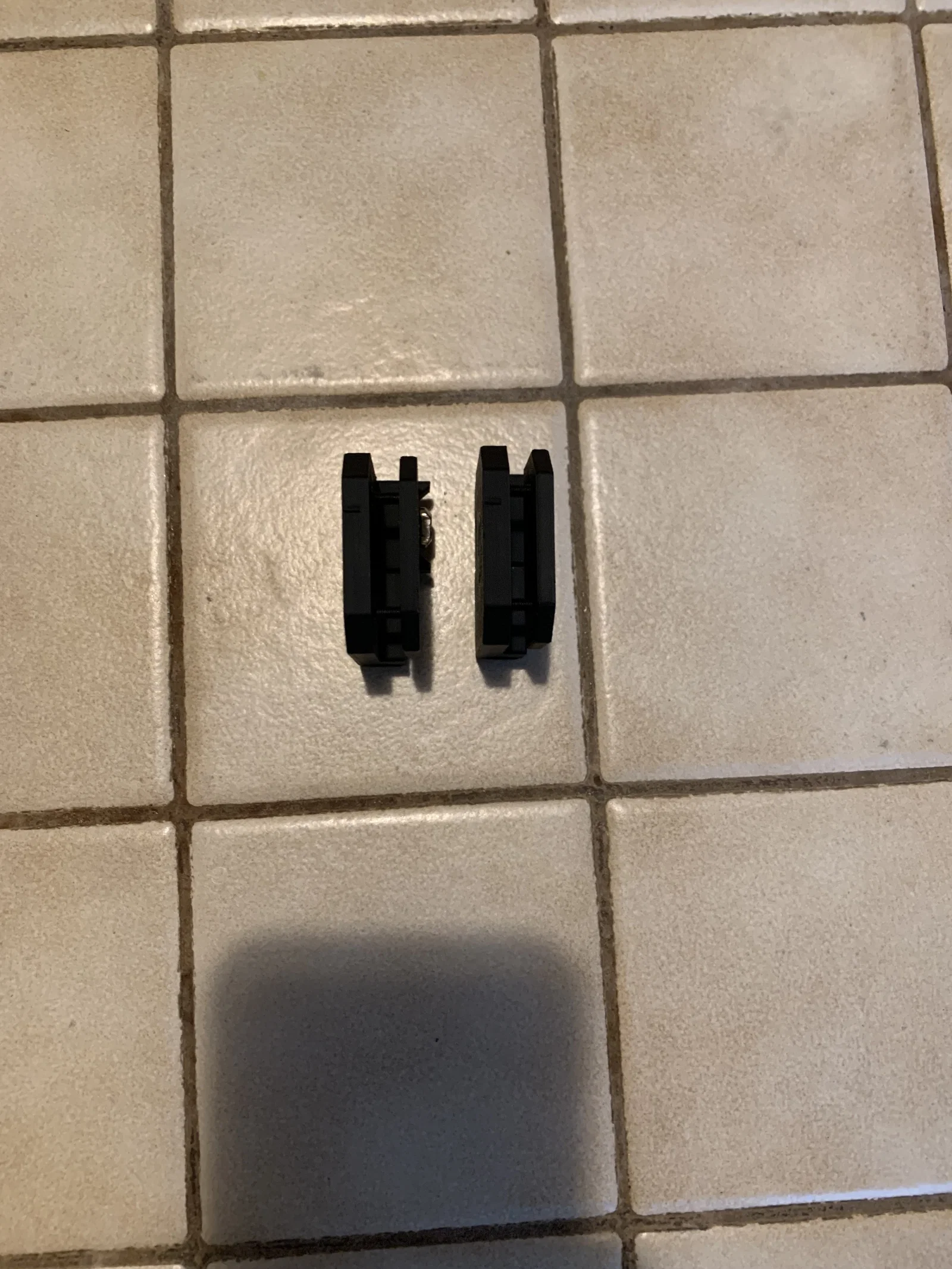

• Với bản lề: Dùng "Drilling guide Hinge.stl". Đặt vào góc và khoan. Lật mặt panel lại và khoan bên kia.

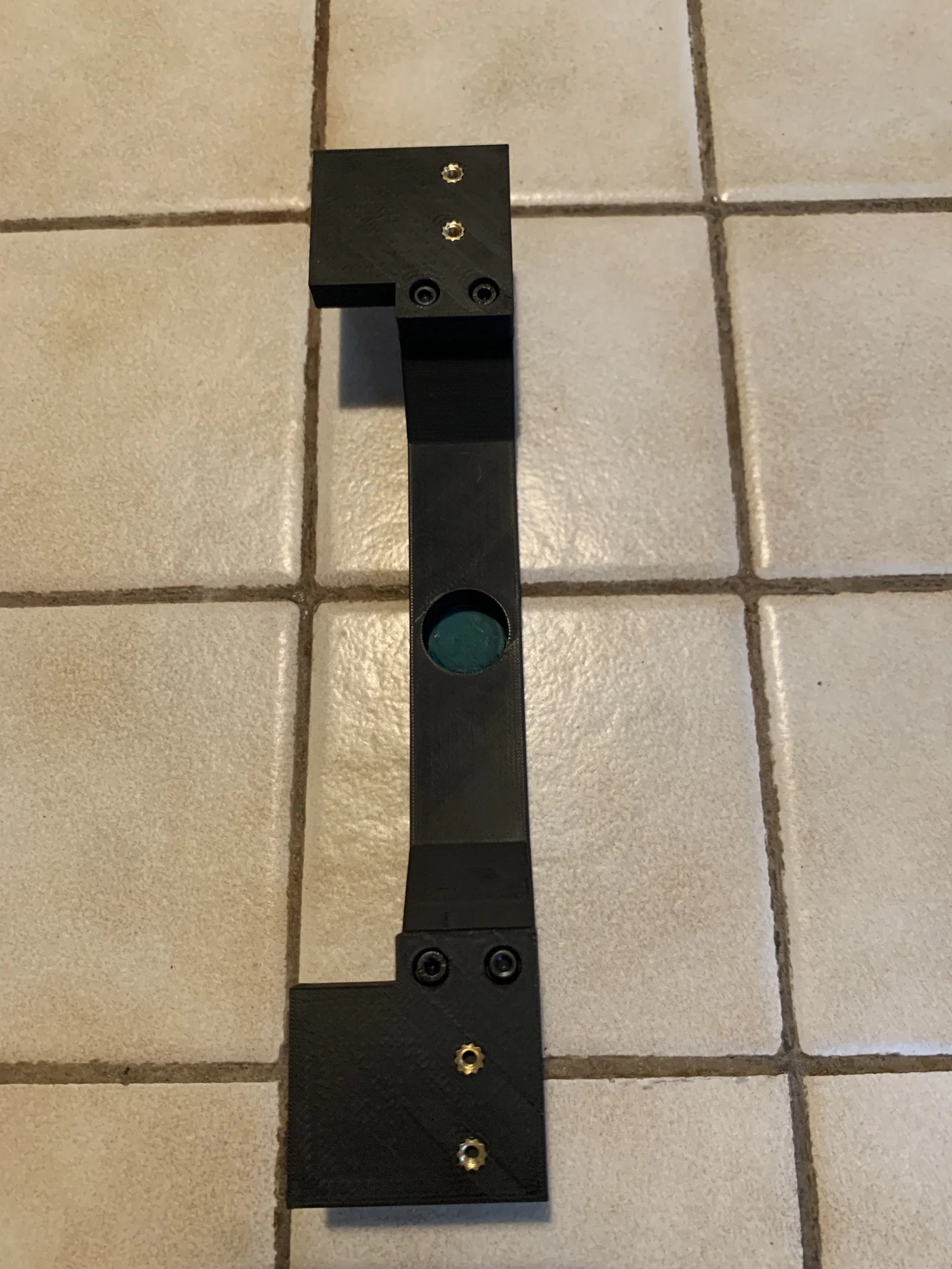

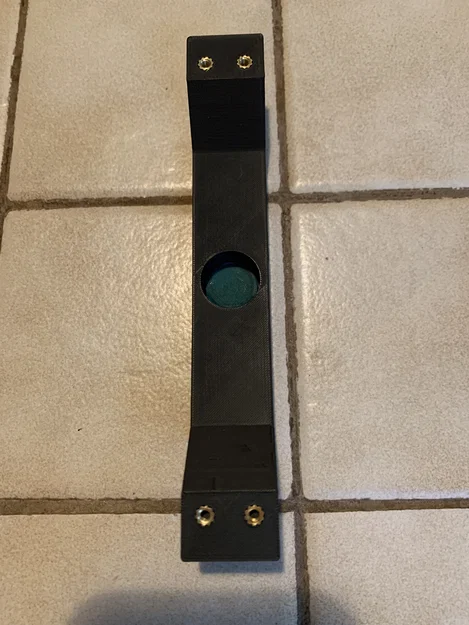

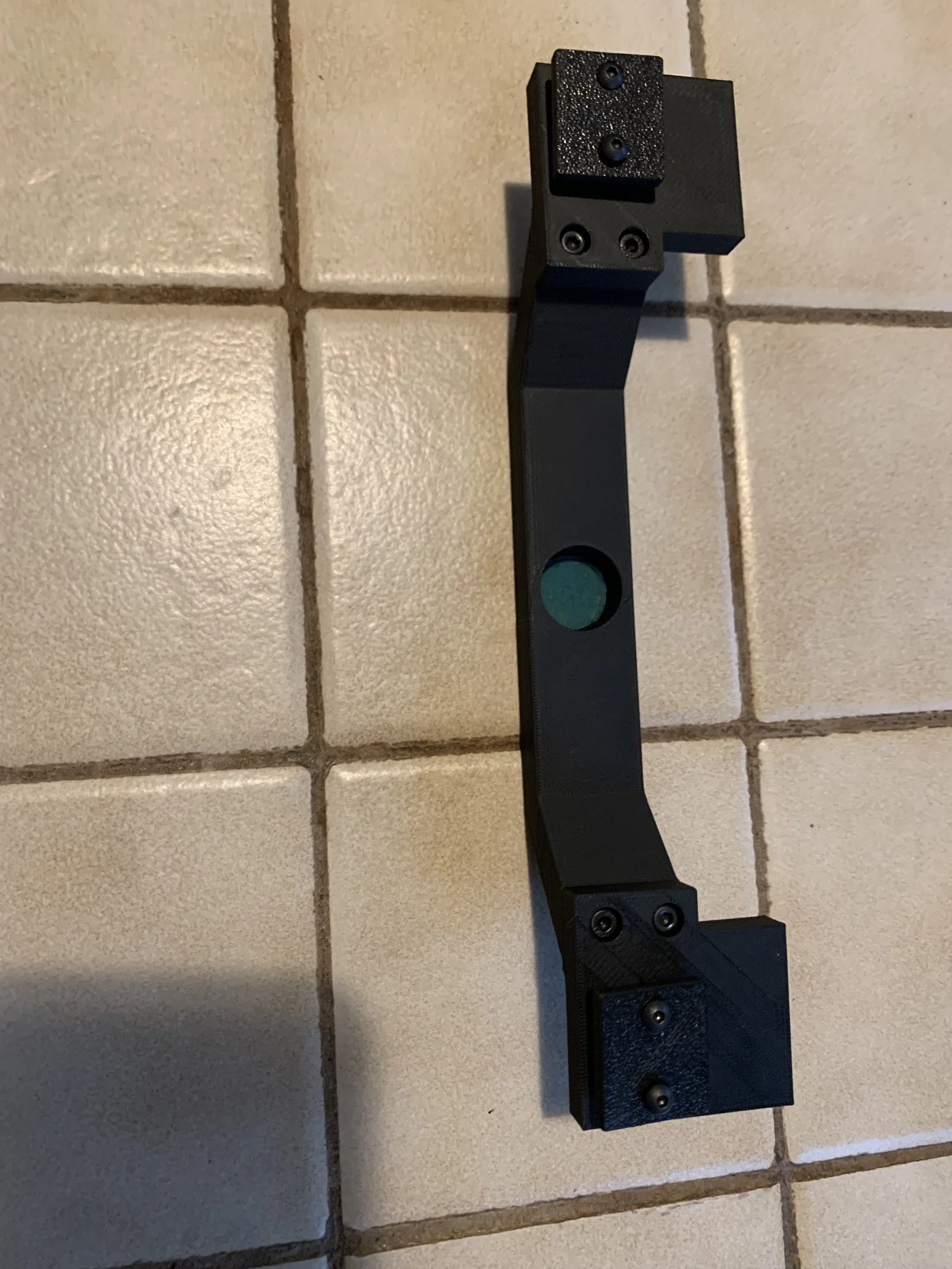

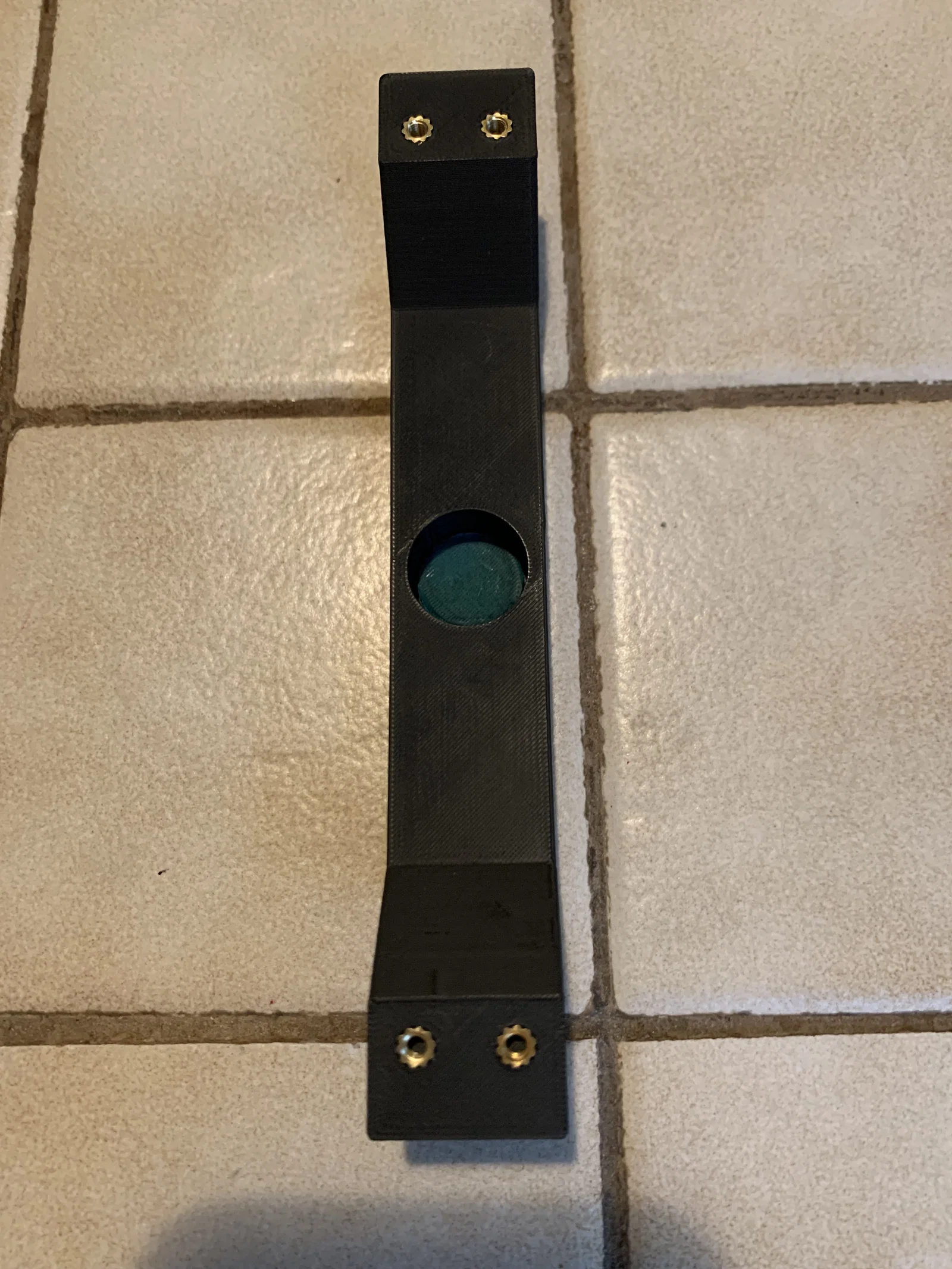

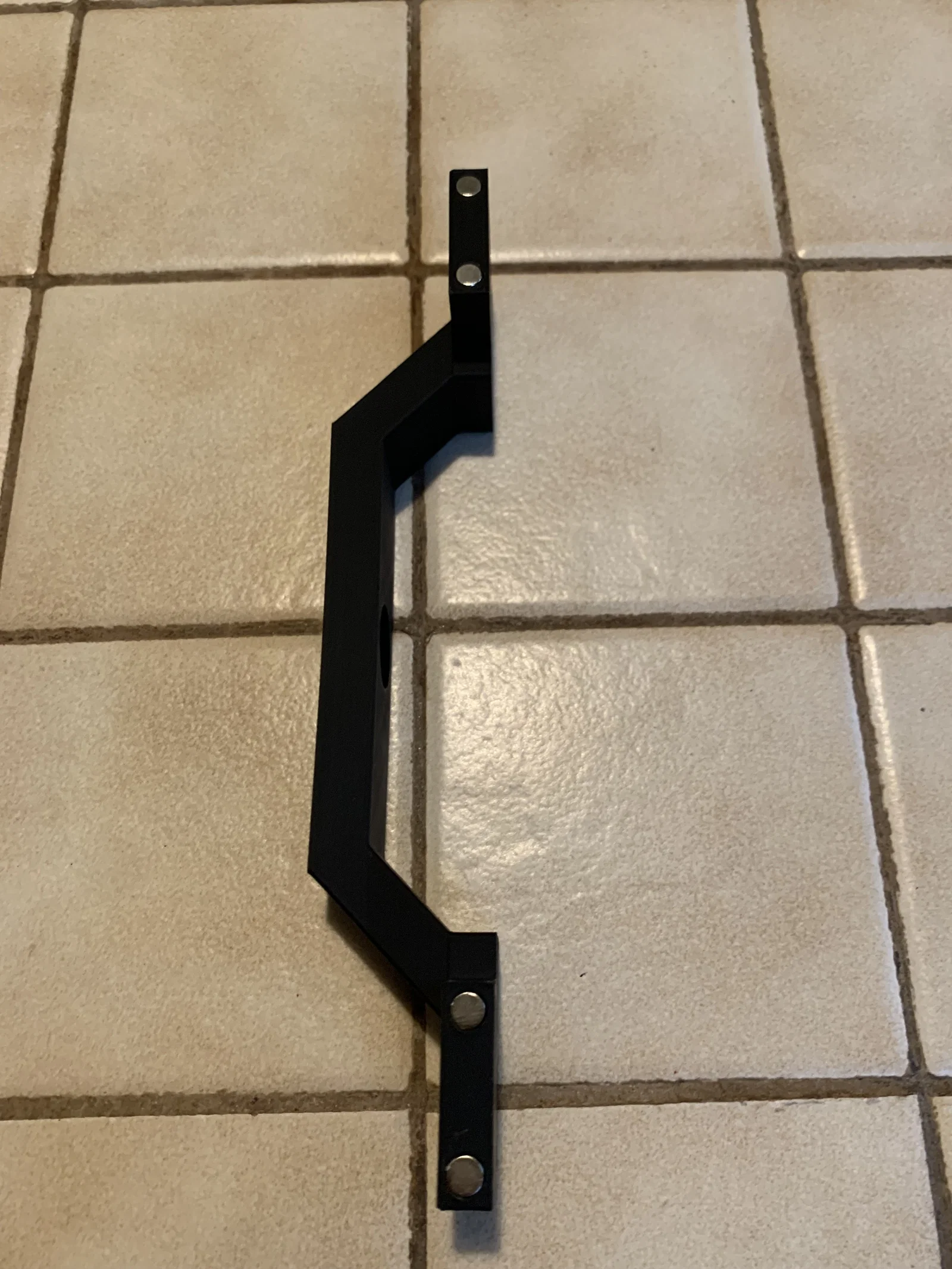

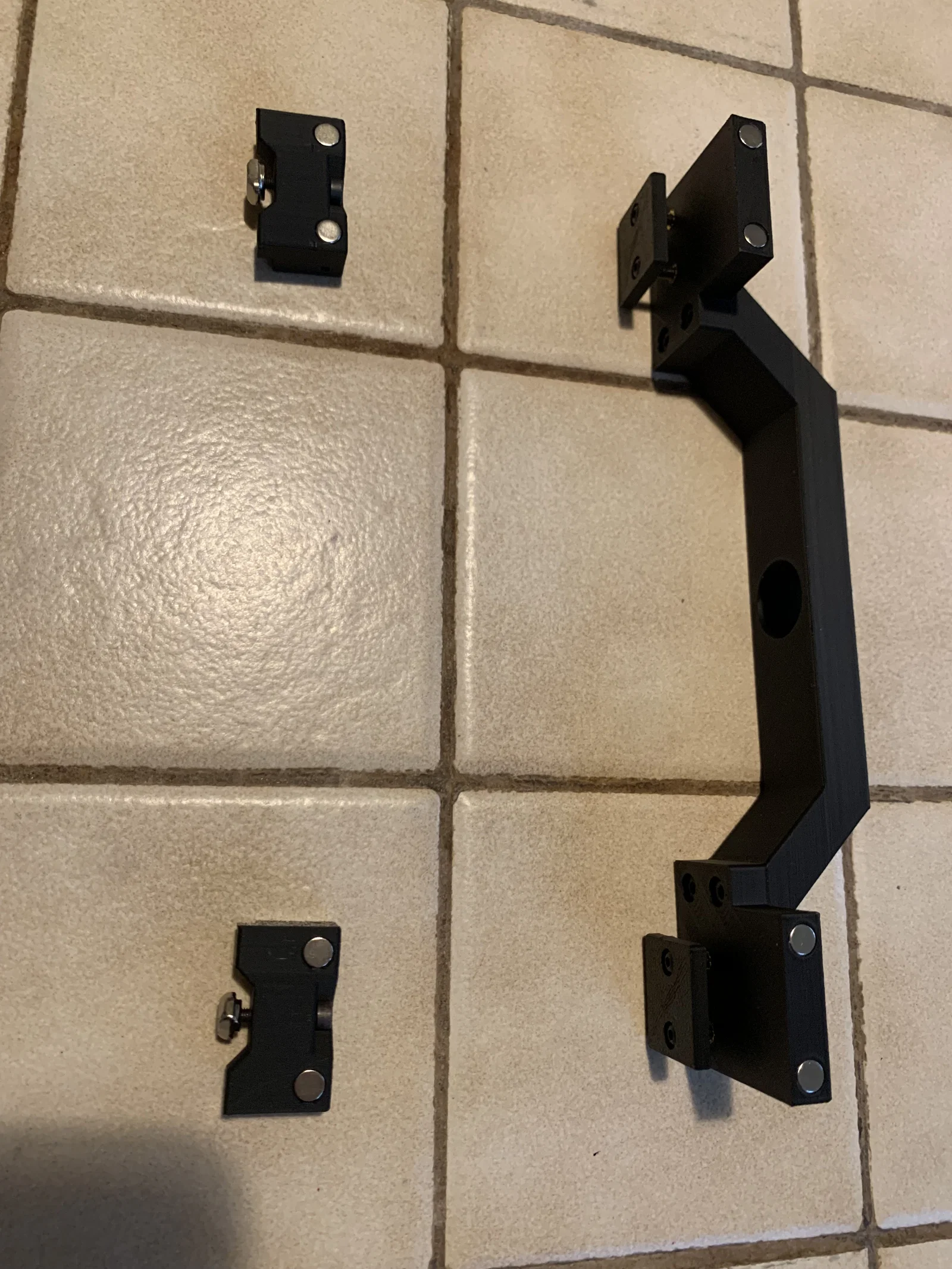

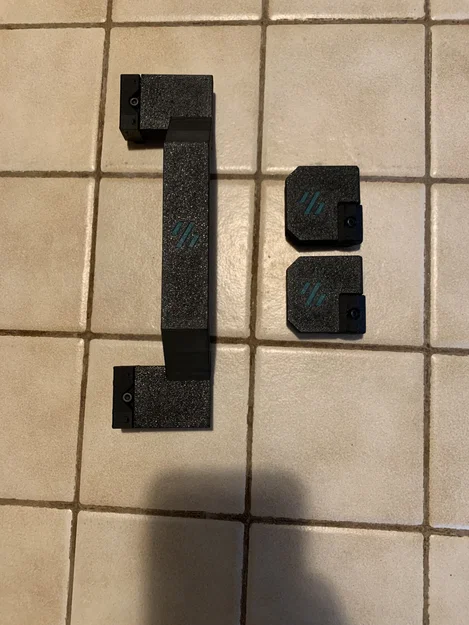

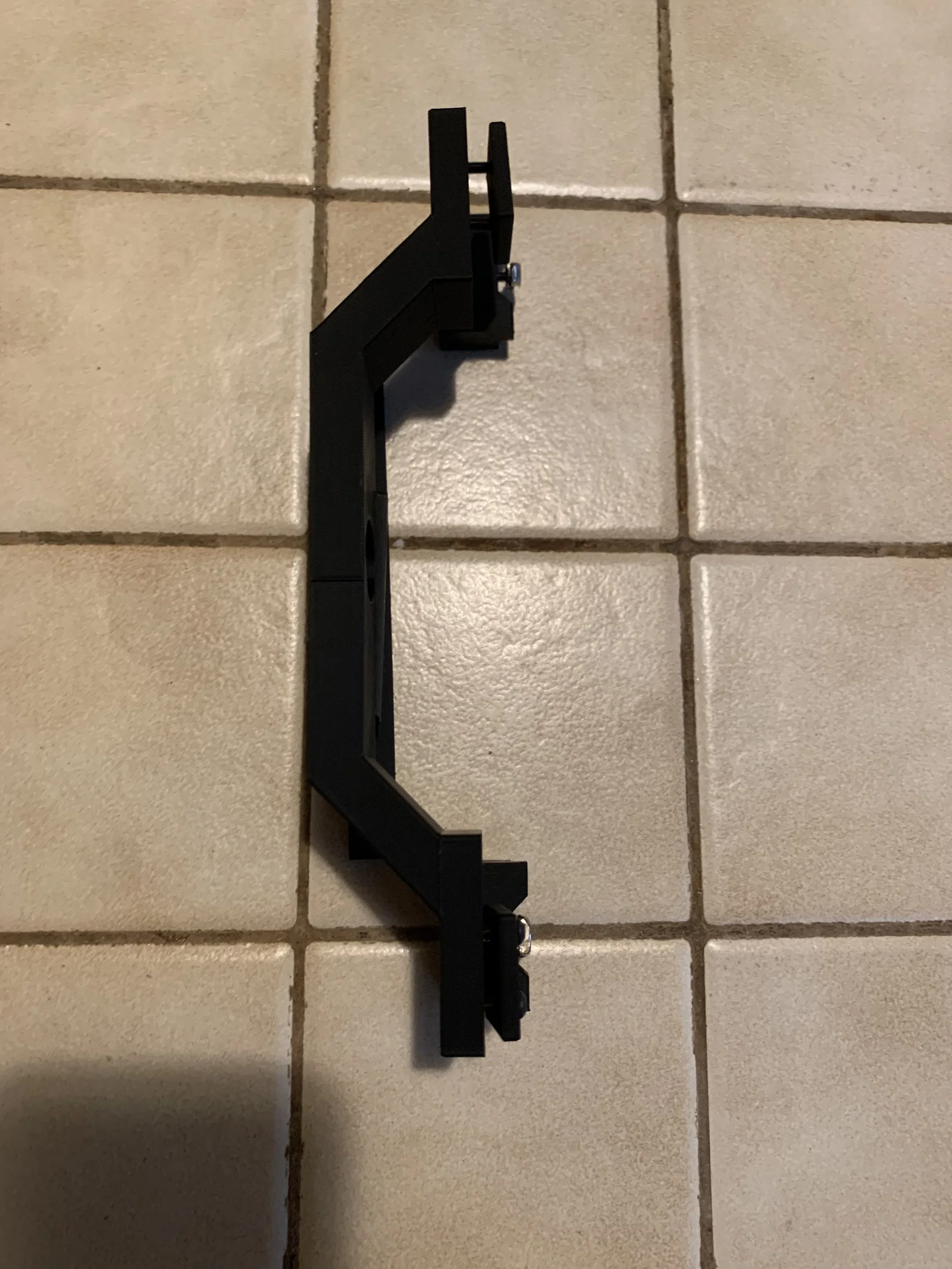

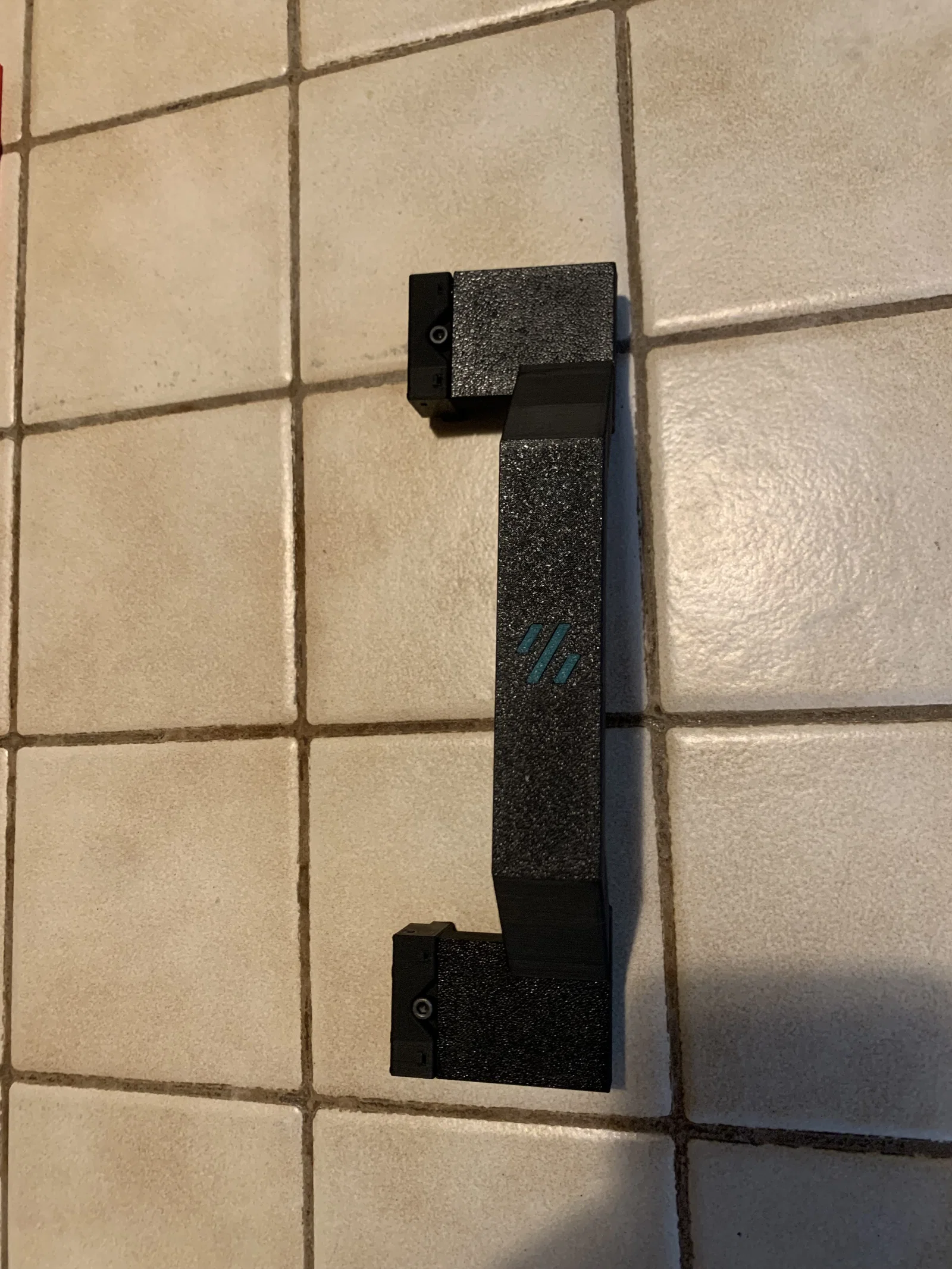

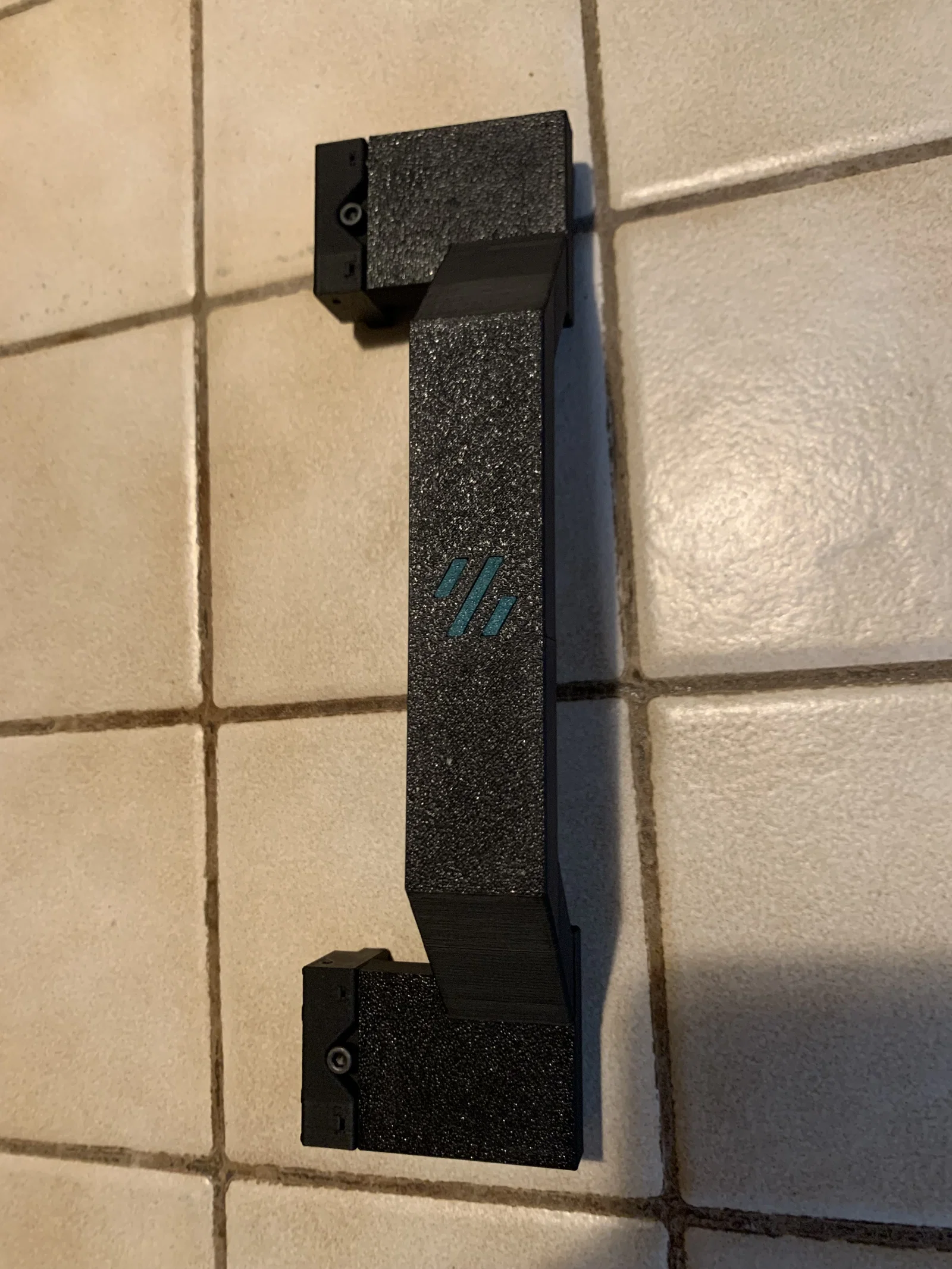

• Với tay cầm: Dùng "Drilling Handle.stl". Khuyên bạn nên căn giữa bên trái (hoặc phải), dùng băng keo cố định rồi khoan xuyên qua.

Bạn sẽ thấy một độ chênh lệch rất nhỏ khoảng 1 mm (trên bản 350) từ trái sang phải do độ rơ của bản lề. Thật lòng mà nói, nếu mình không nói thì chắc bạn cũng chẳng để ý.

2. Đặt hàng cắt và khoan sẵn Mình đã thêm file DXF cho cả 3 kích thước để bạn đem ra tiệm cắt CNC.

Kích thước Panel

Kích thước tấm panel:

• Bản 350: 502 x 480 x 5 mm
• Bản 300: 452 x 430 x 5 mm (dự kiến, mình chưa test)
• Bản 250: 402 x 380 x 5 mm (dự kiến, mình chưa test)

Lưu ý

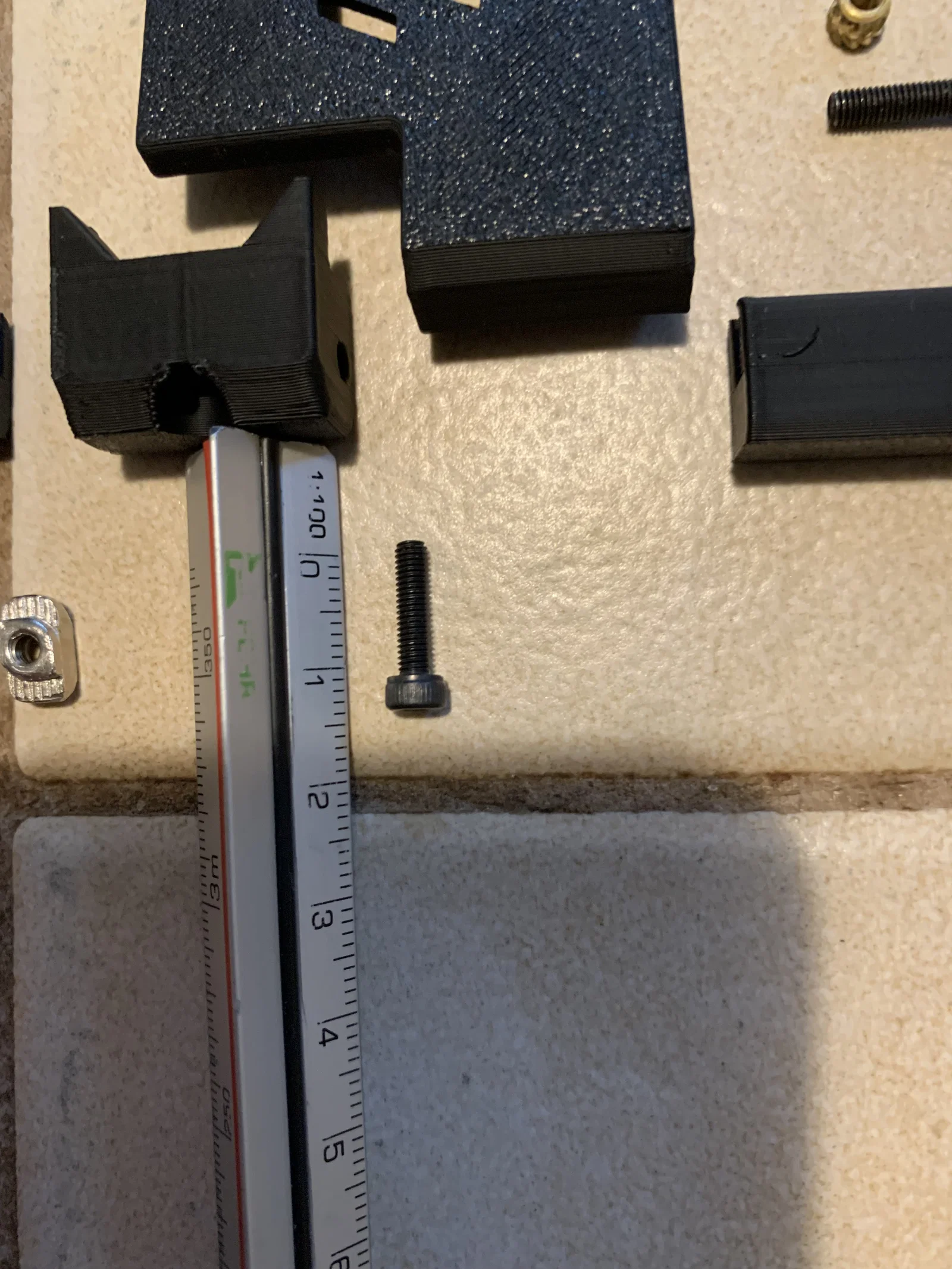

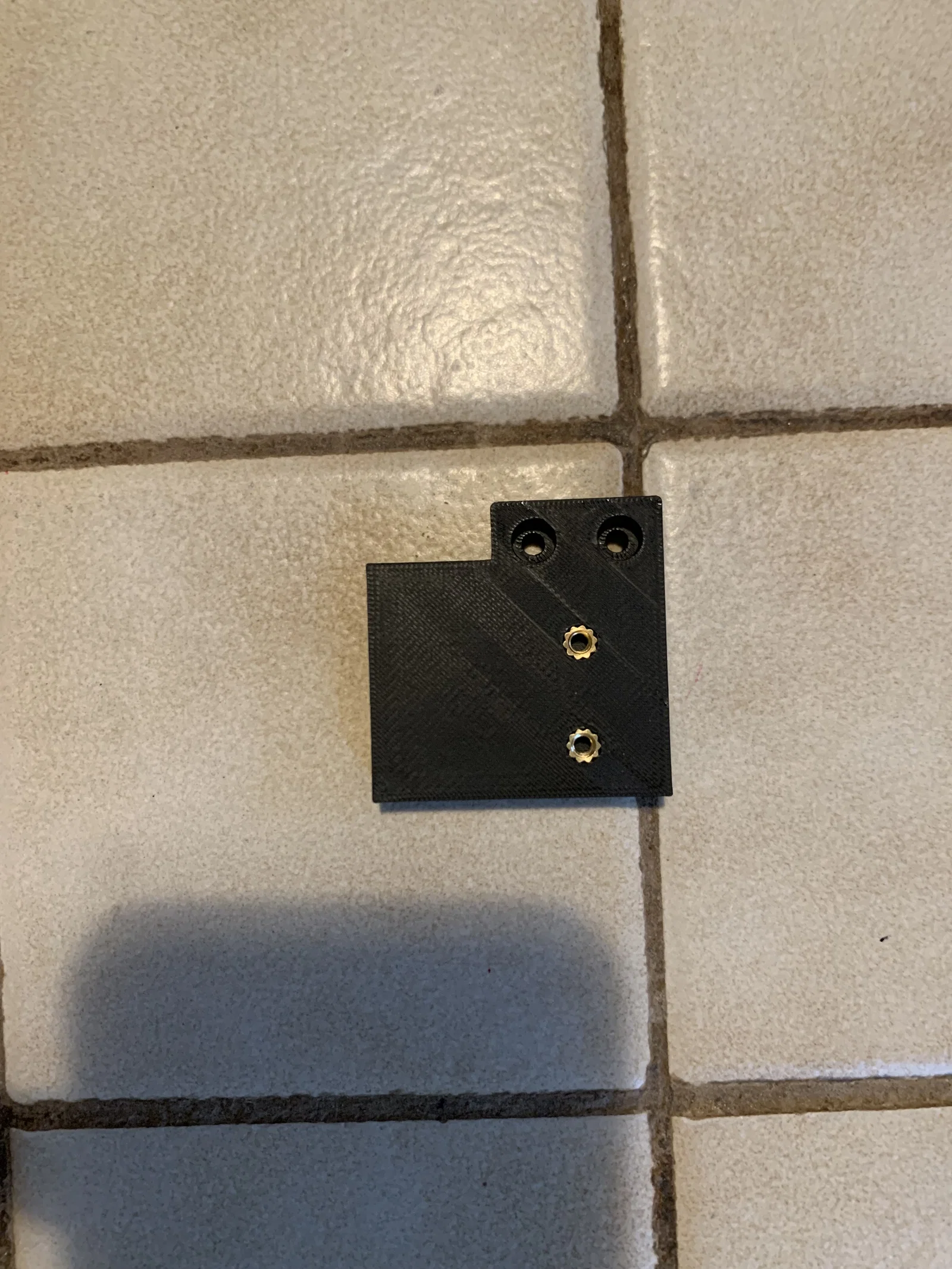

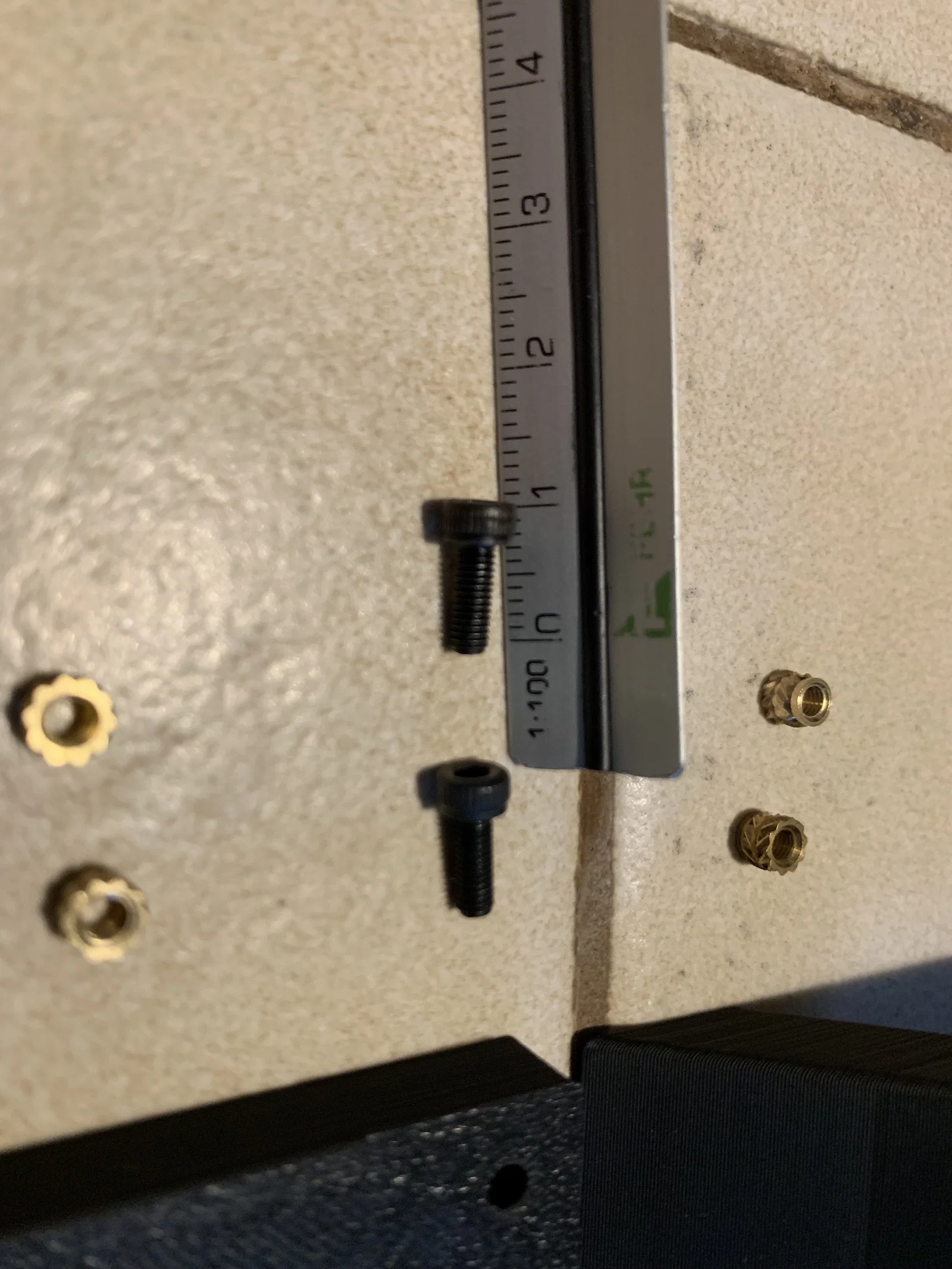

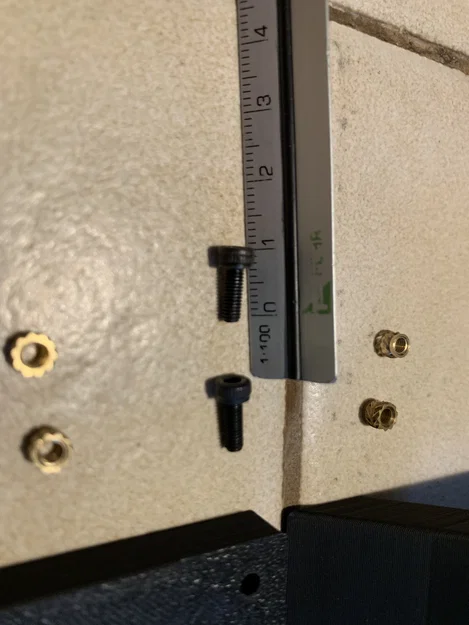

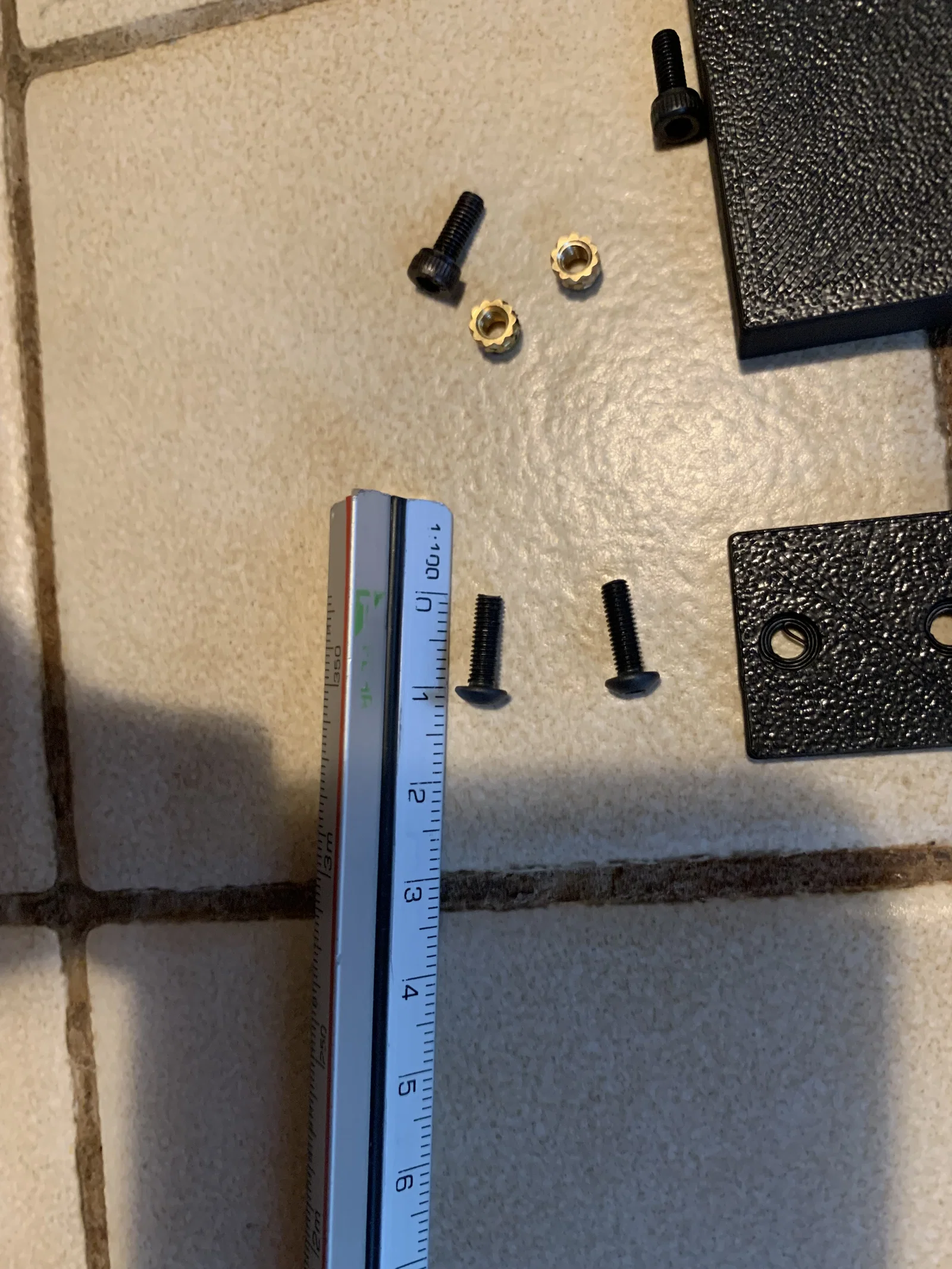

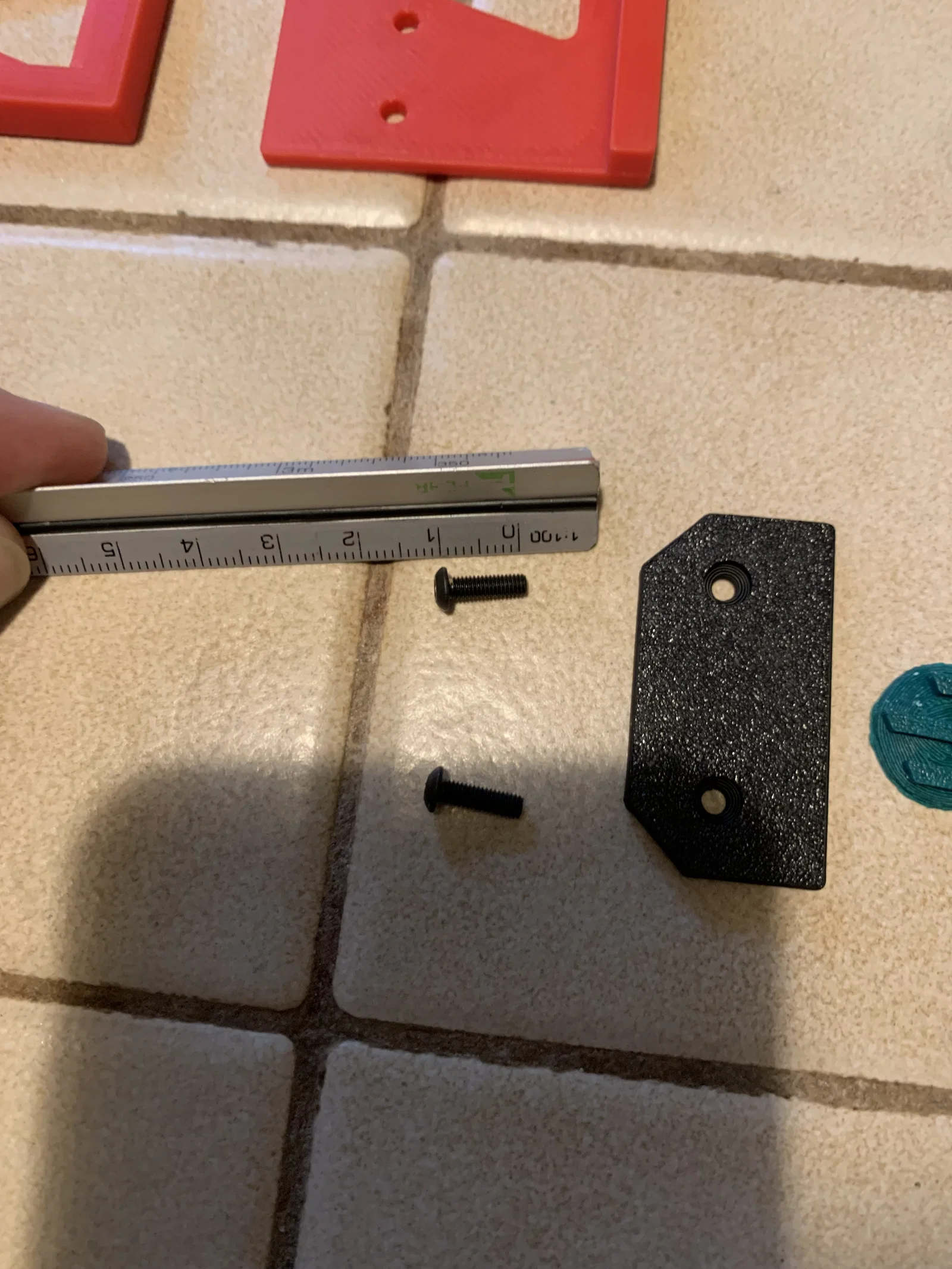

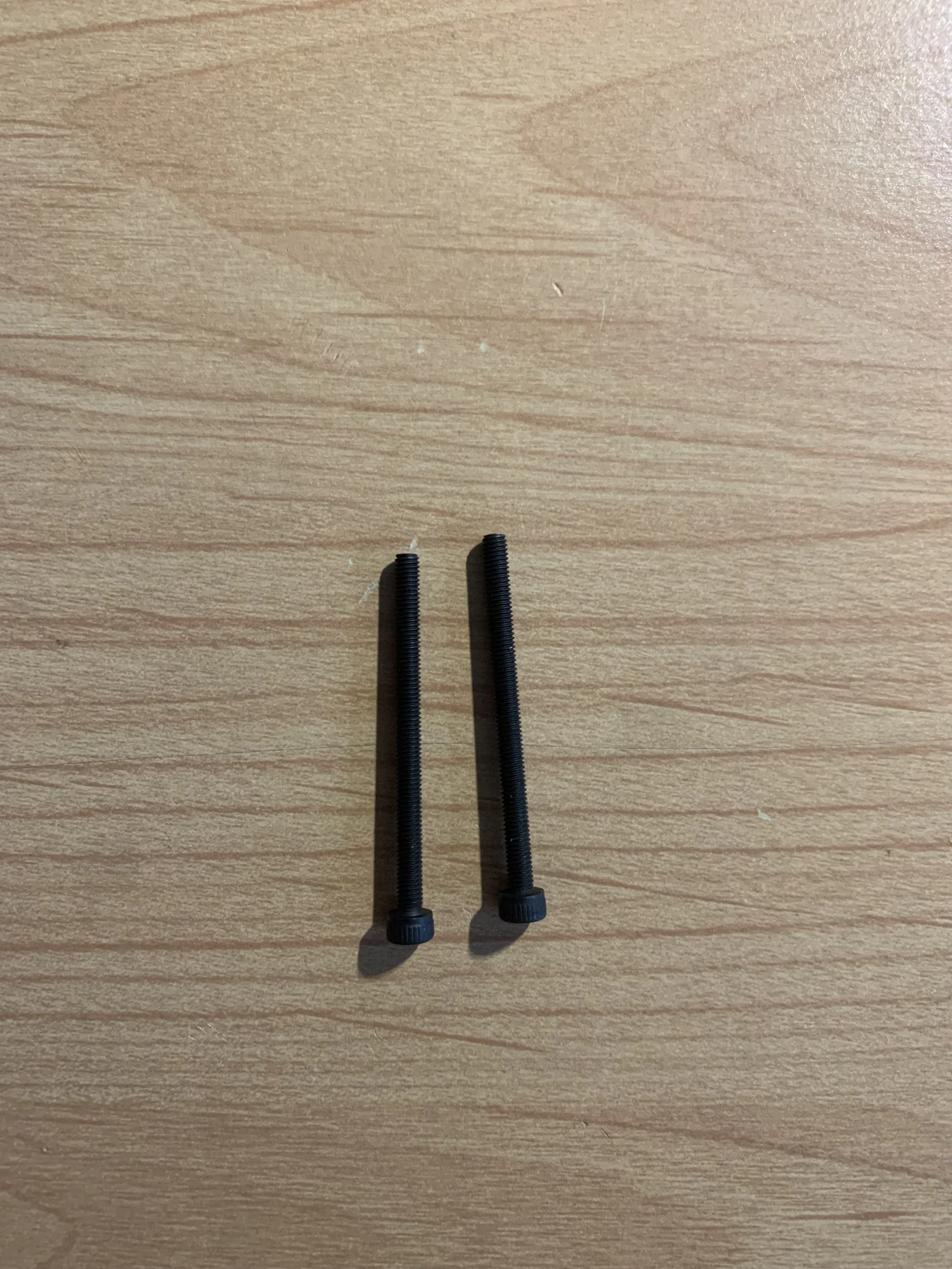

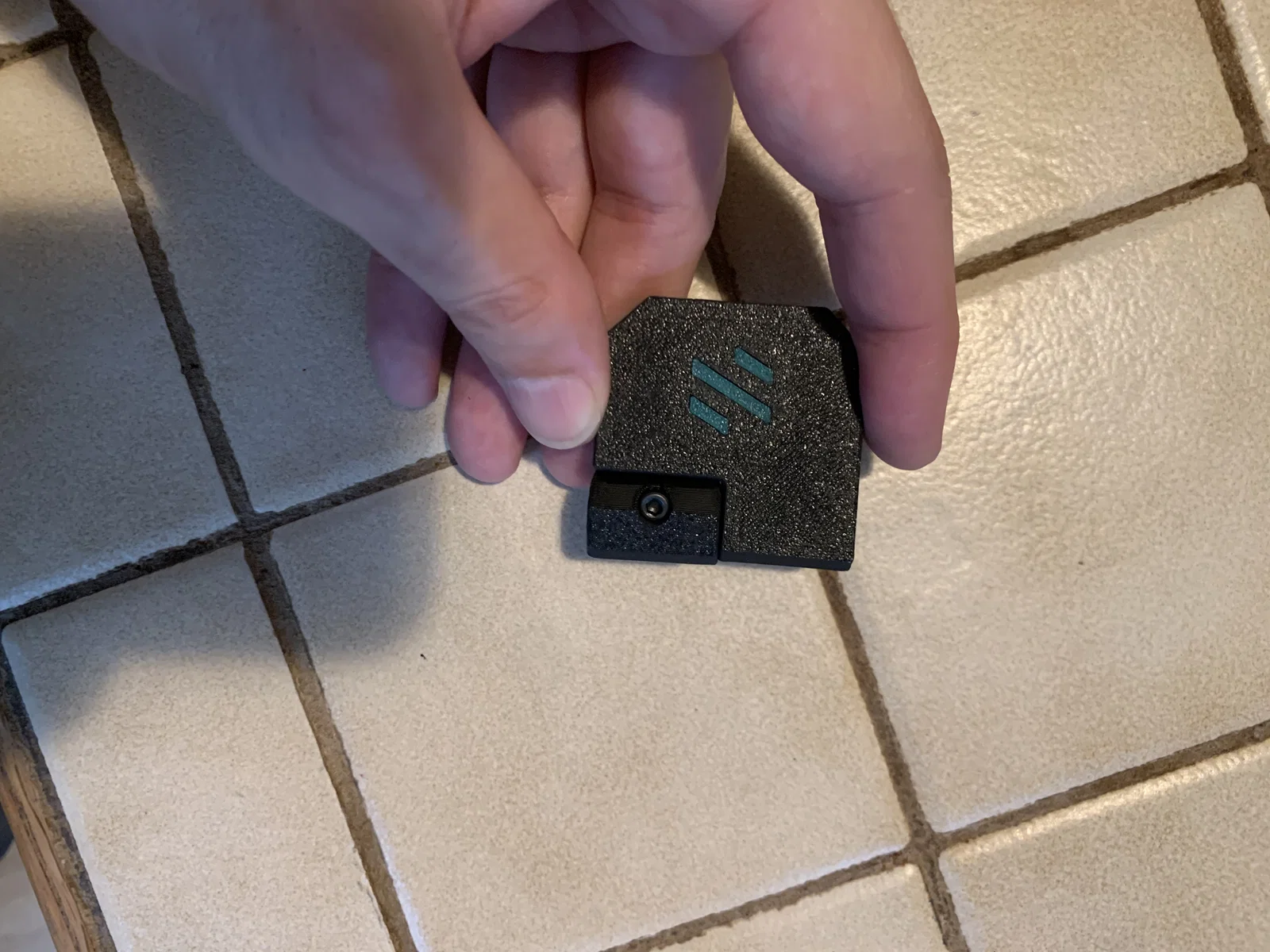

• Thiết kế dùng ốc M3 x 40 SHCS. Phải là loại ren suốt toàn bộ thân vì nó bắt vào tán ren cấy (insert) trong bản lề.
• Nếu bạn dùng ốc M3 x 30 ren lửng thì vẫn tạm dùng được, nhưng nên dùng loại ren suốt để ôm sát bản lề hơn.

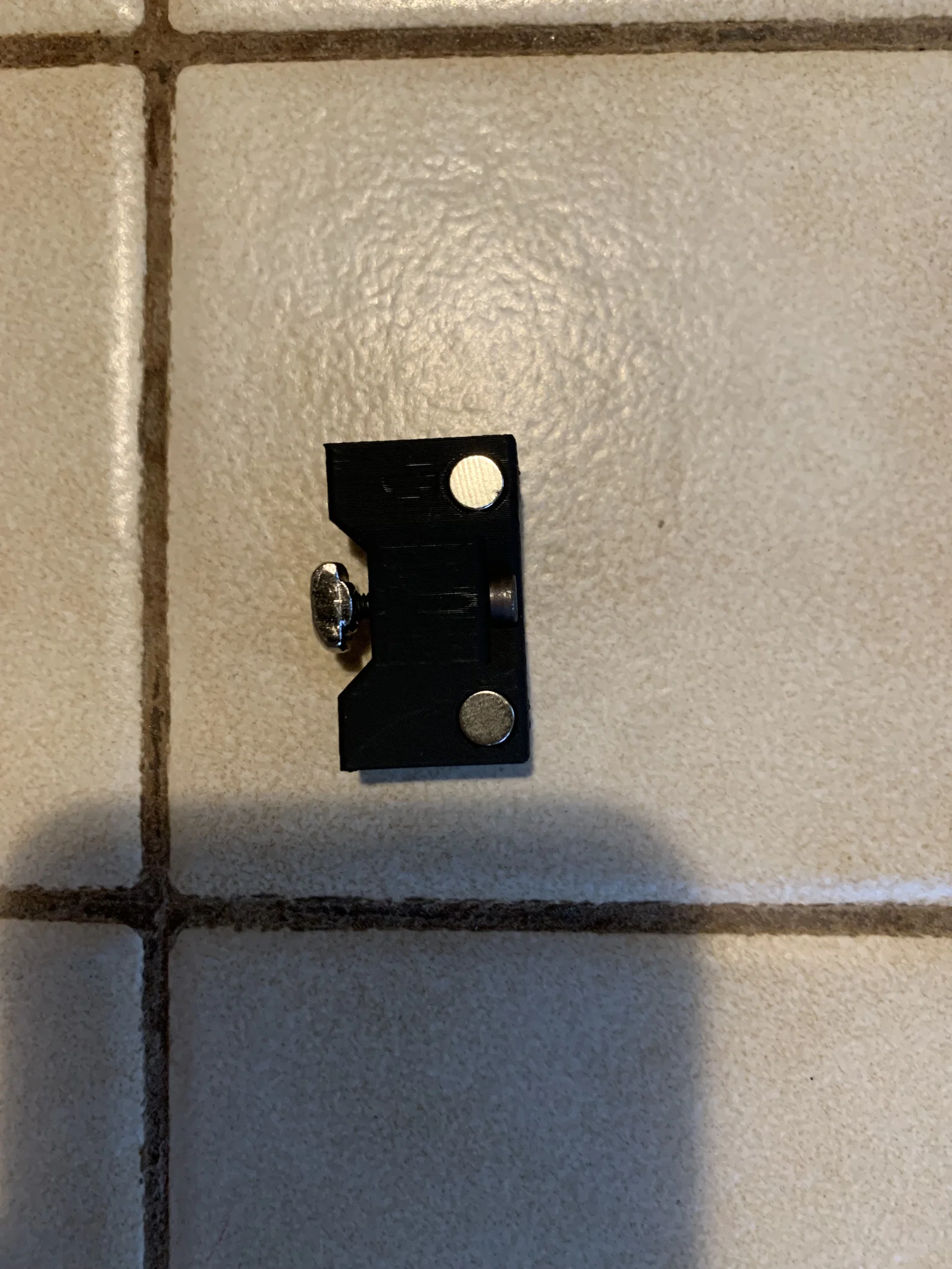

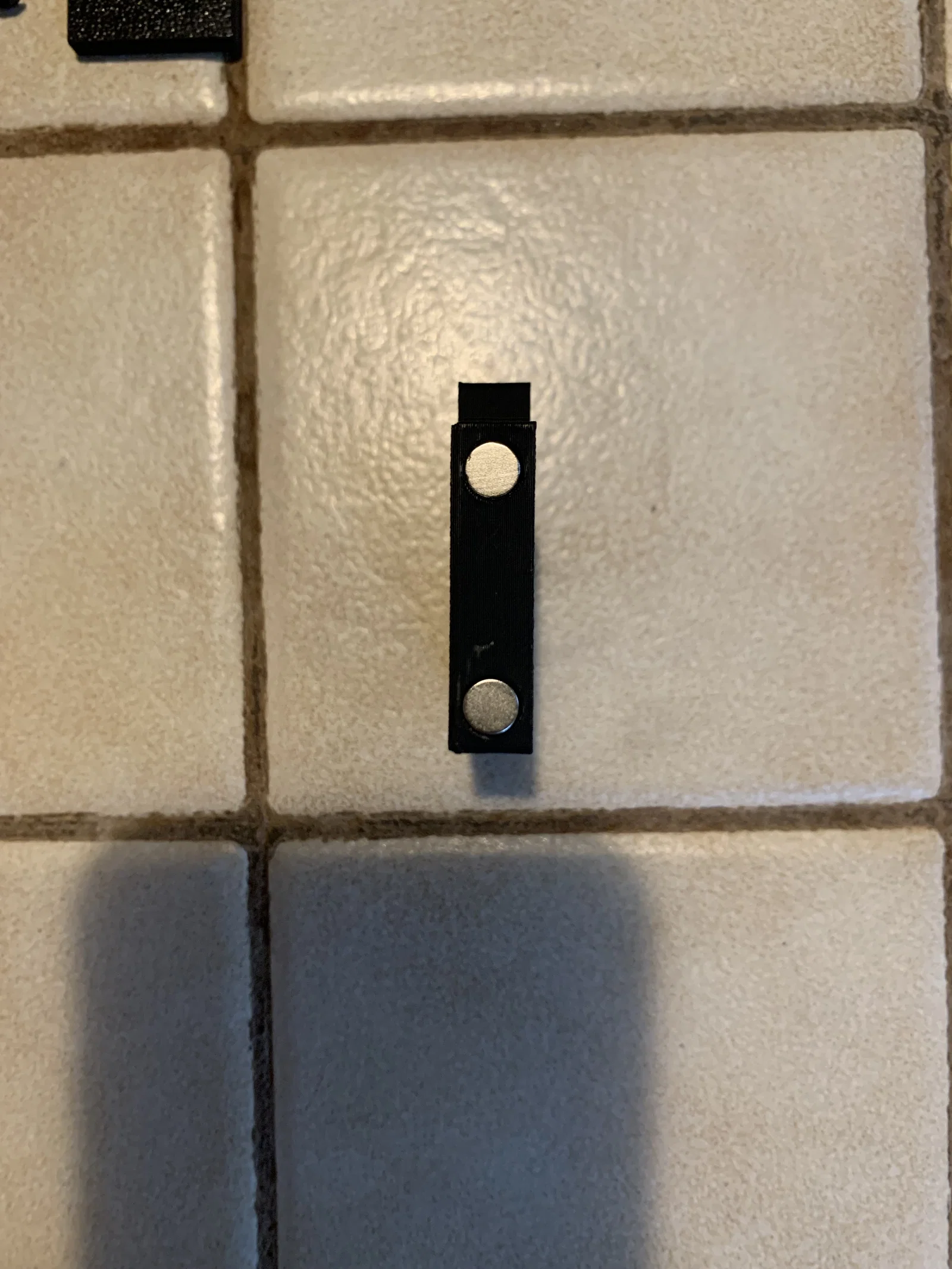

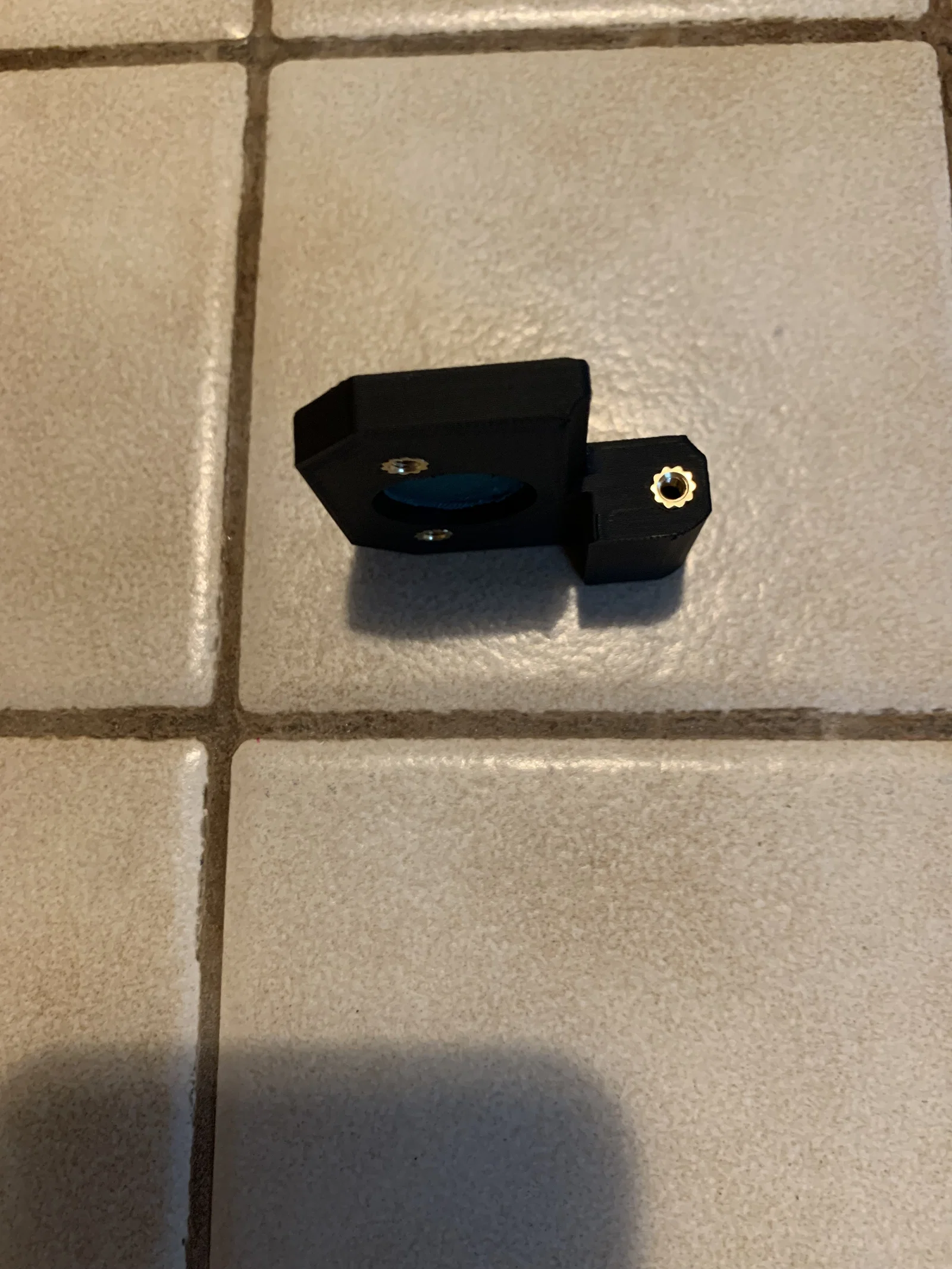

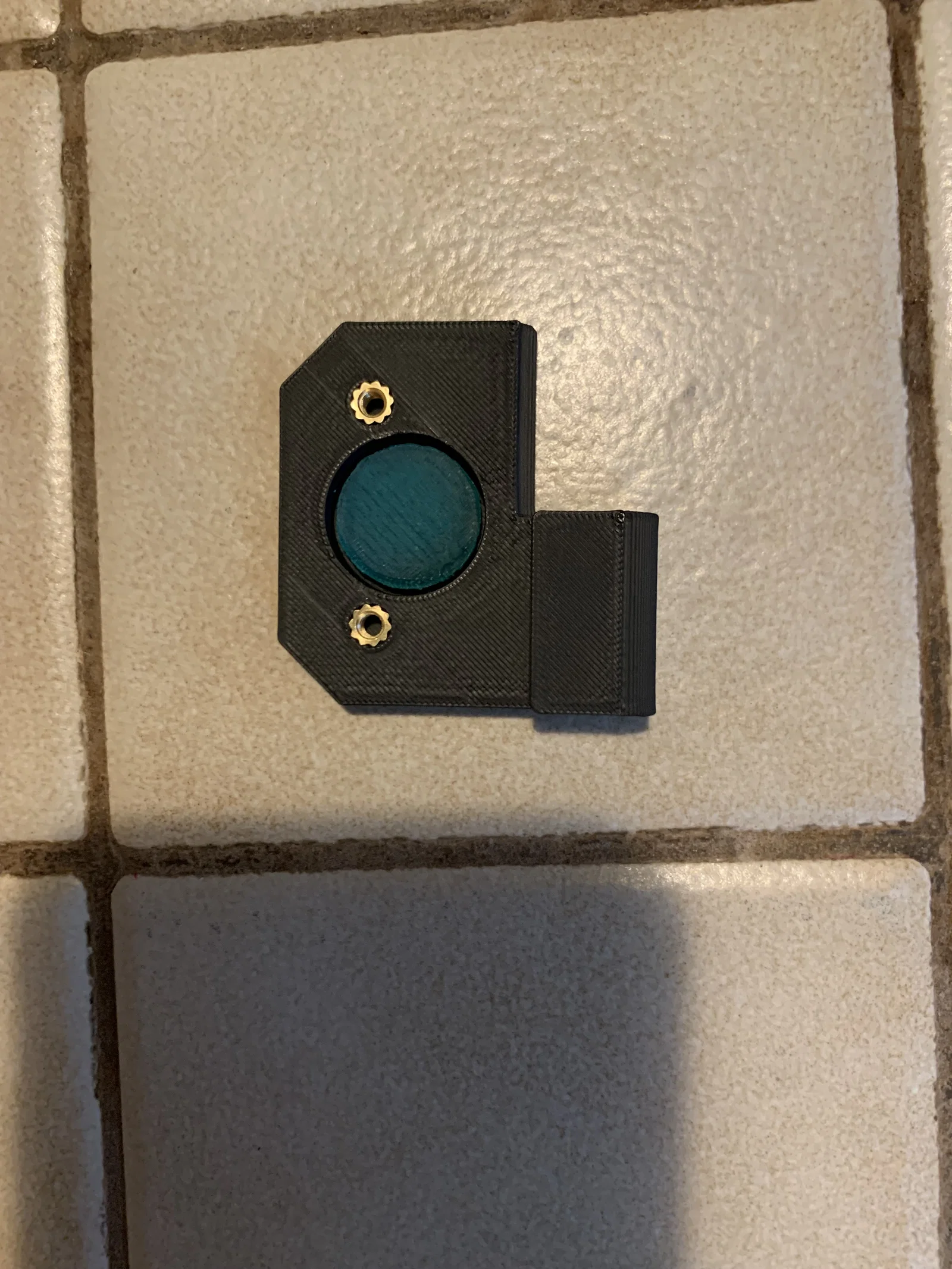

• Nam châm: Mình dùng loại N52.
• Chú ý các miếng cạnh, chúng không đối xứng để tăng độ cứng. Cạnh dày 3 mm hướng ra ngoài.

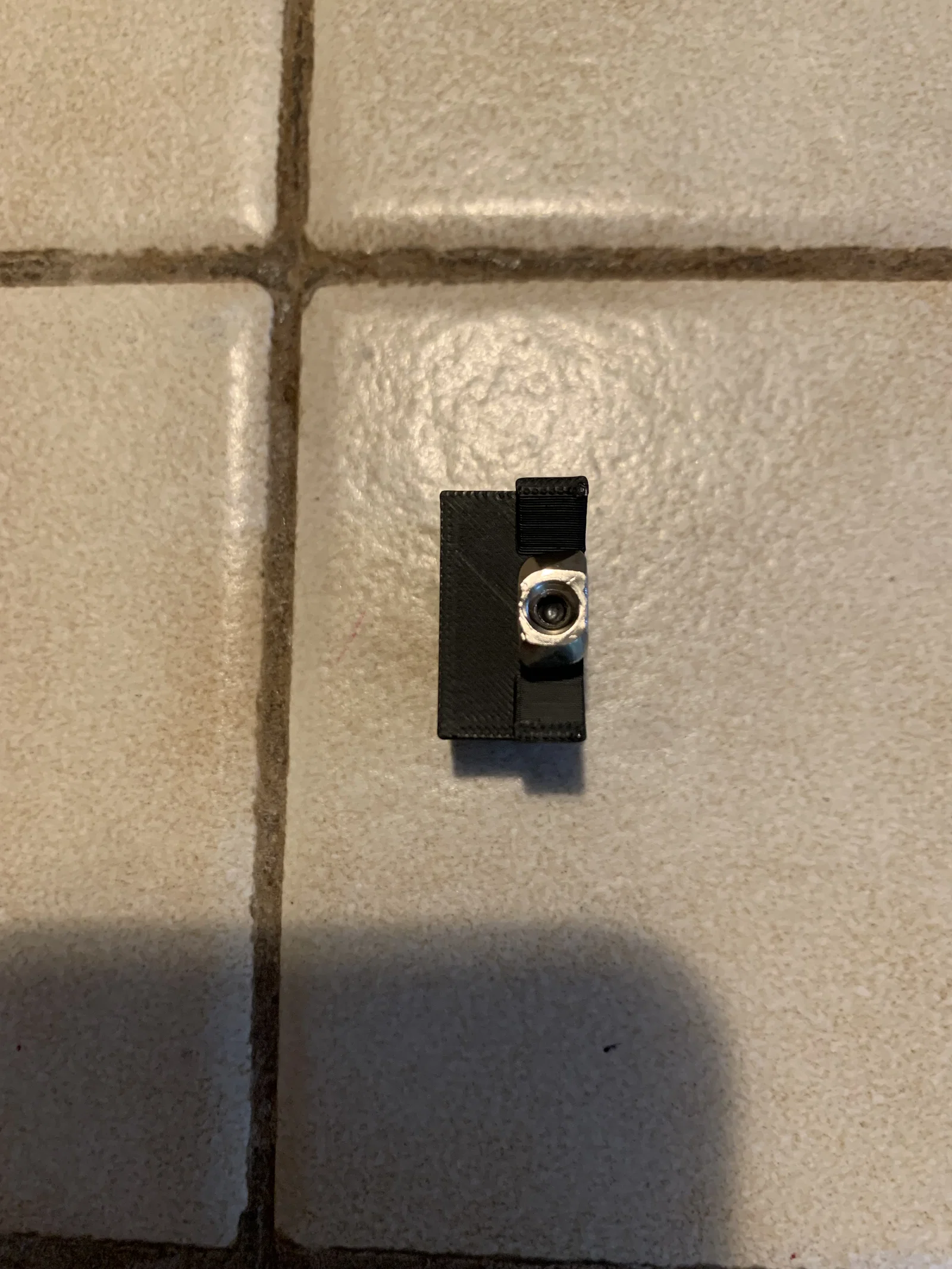

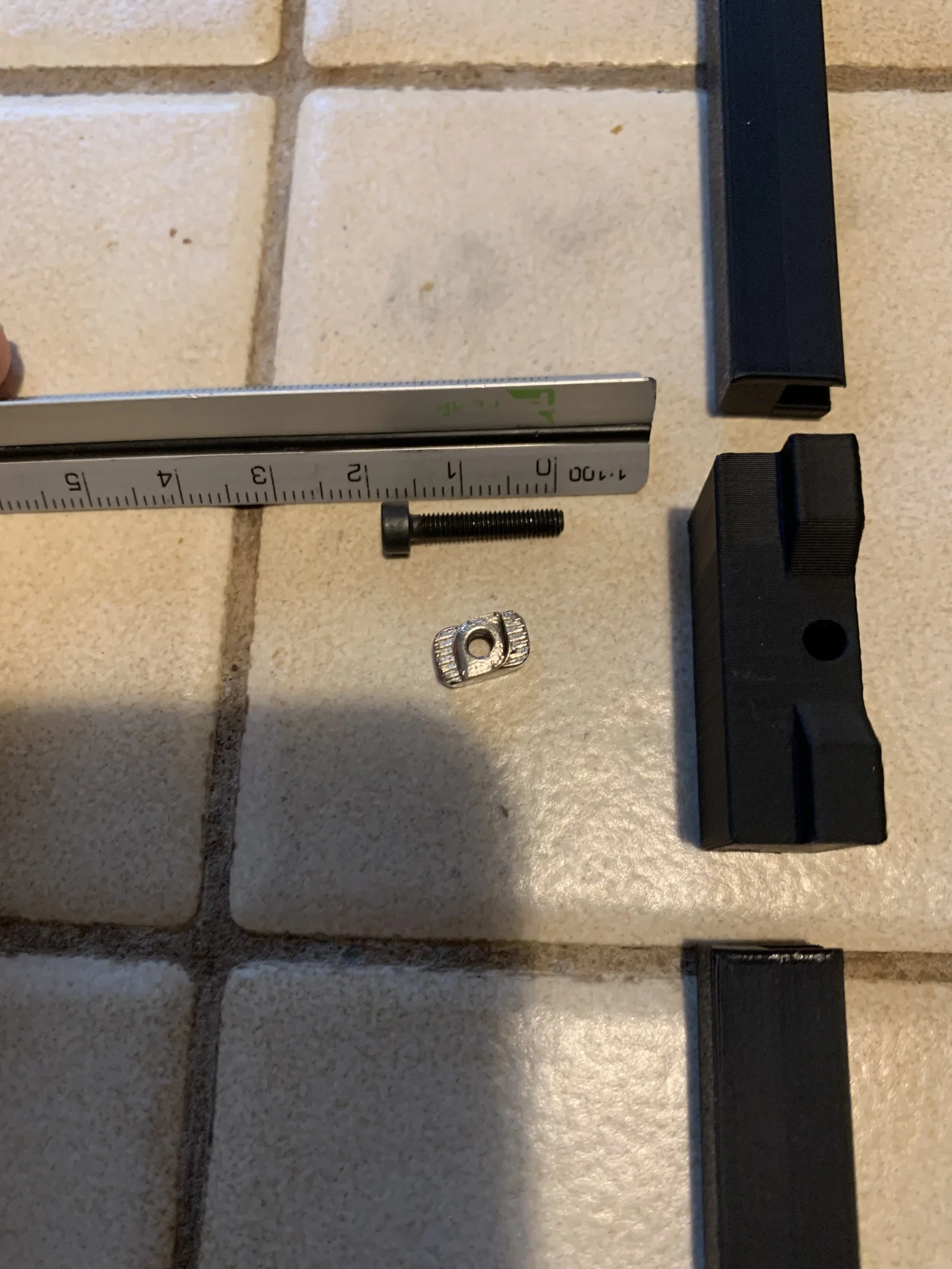

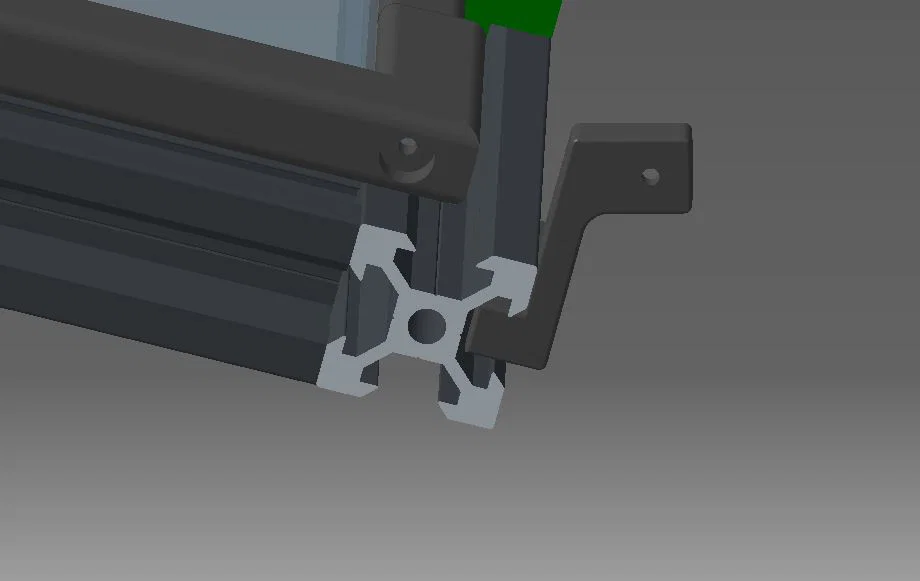

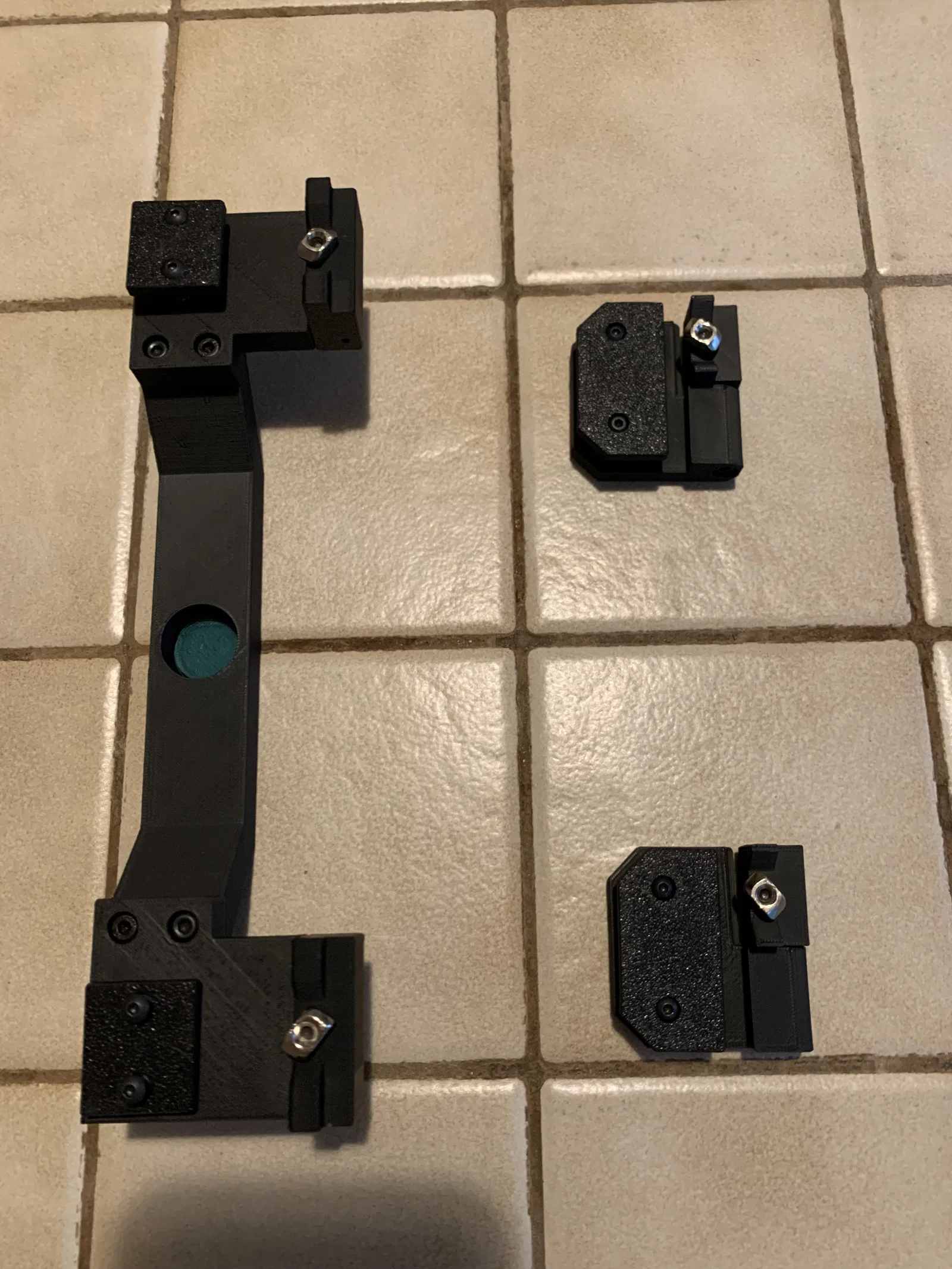

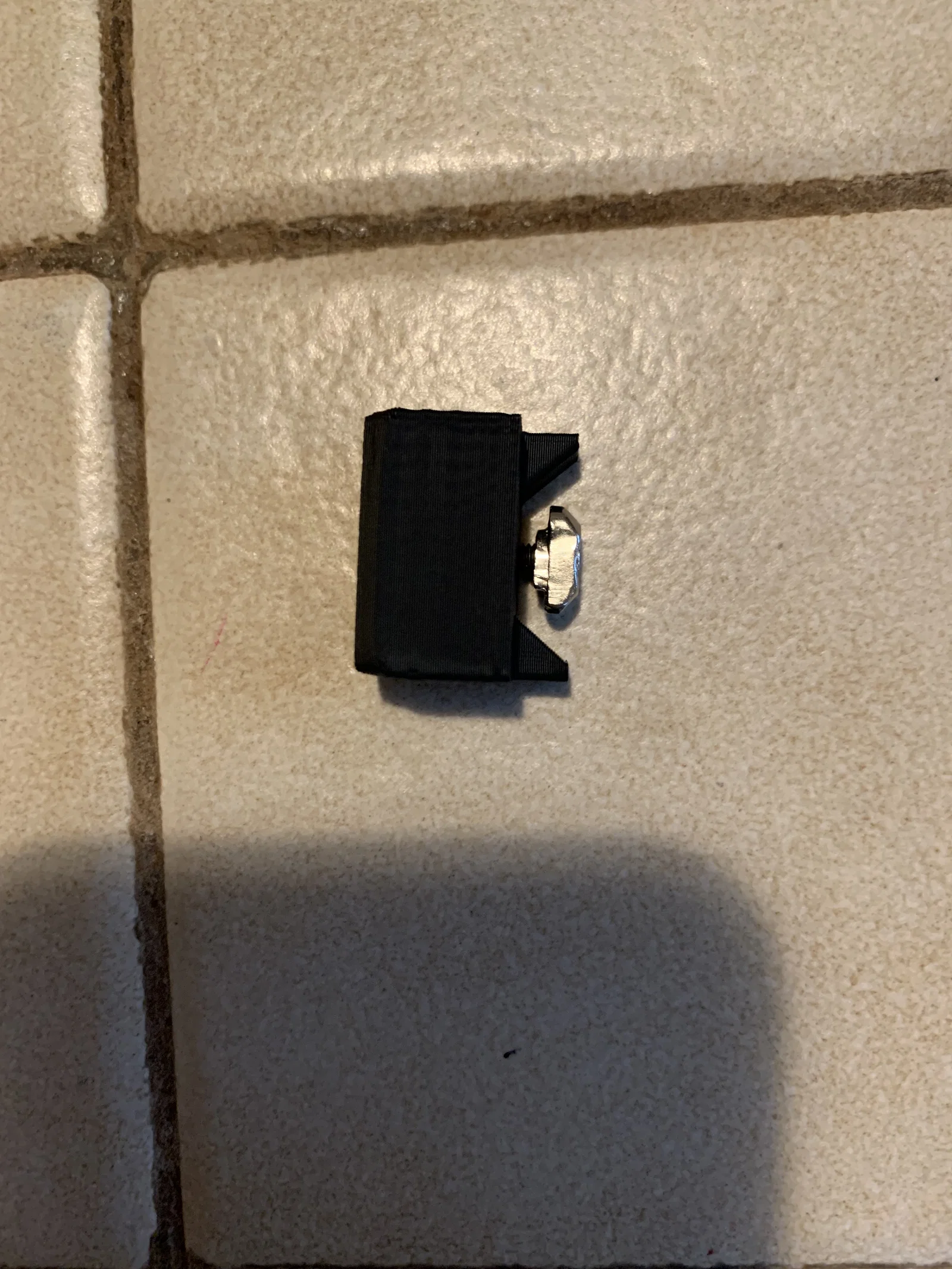

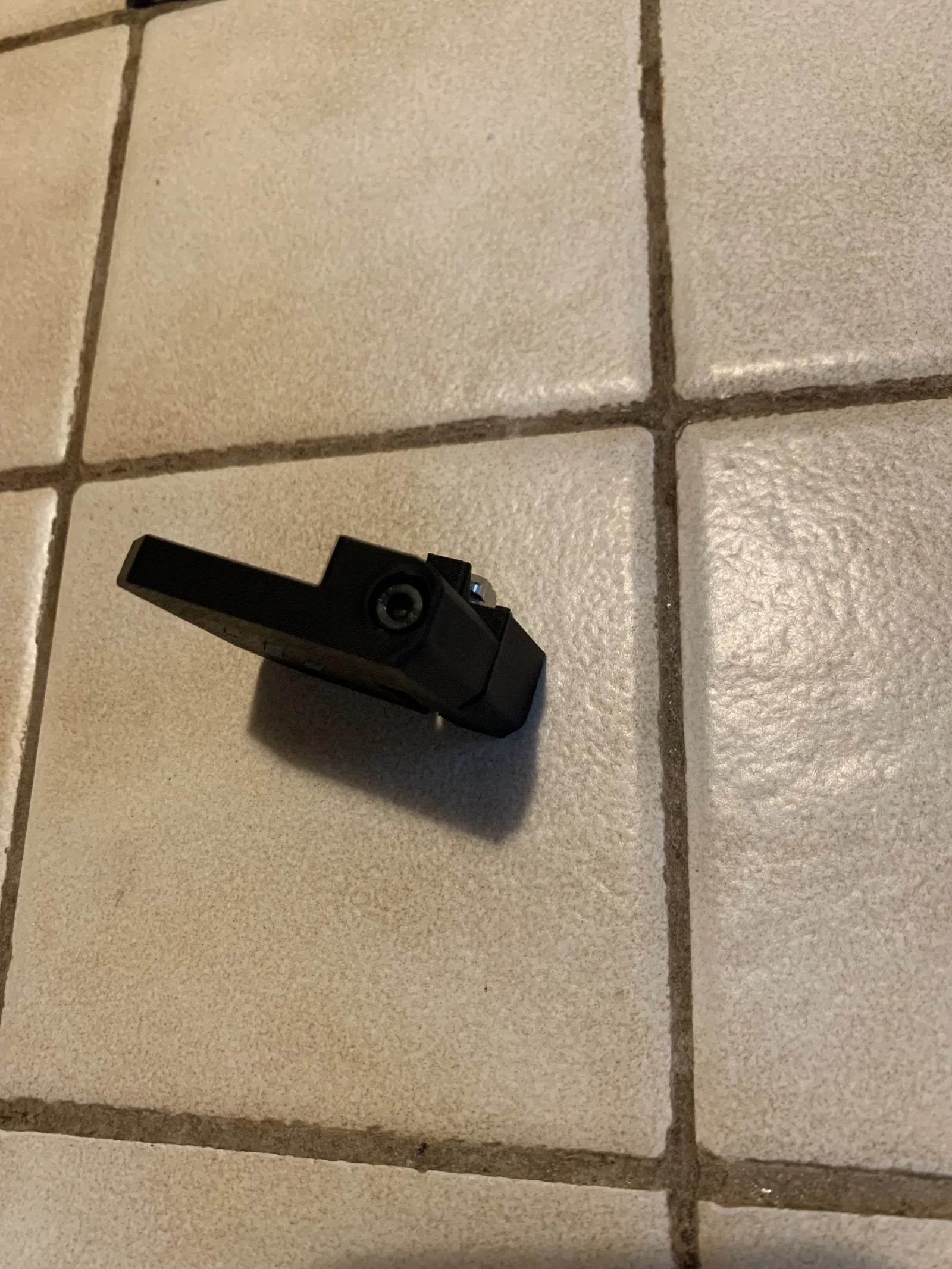

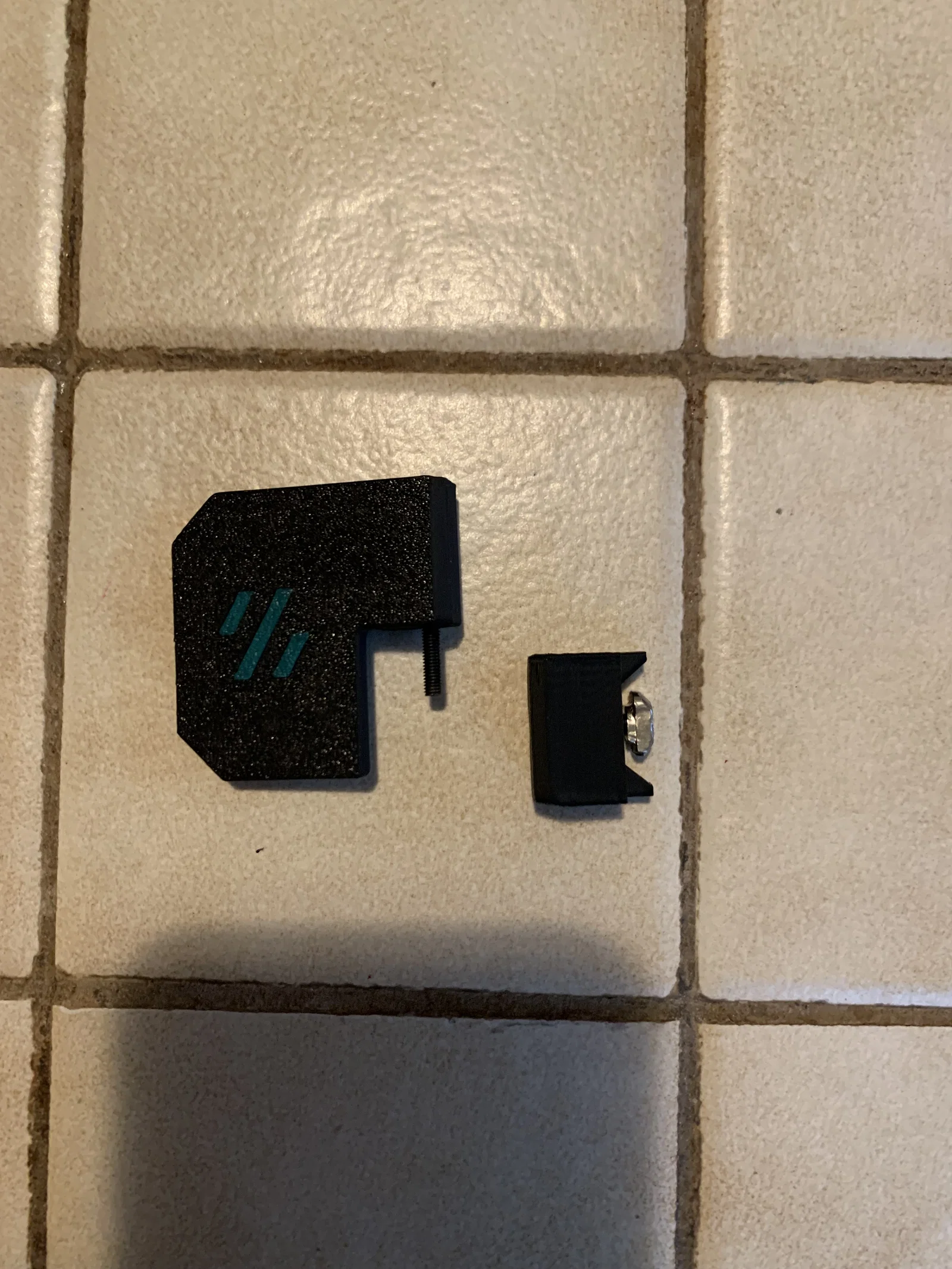

• Với T-nut, hãy dùng loại "roll in spring T-nut" cho bản lề Hinge_2020v2 để dễ lắp đặt vào nhôm định hình.

Chất liệu

Nên dùng ABS hoặc ASA để in, nhưng bạn có thể thử các loại nhựa khác. Mọi nam châm đều lắp vừa khít mà không cần keo, nhưng bạn có thể dán nếu muốn.
