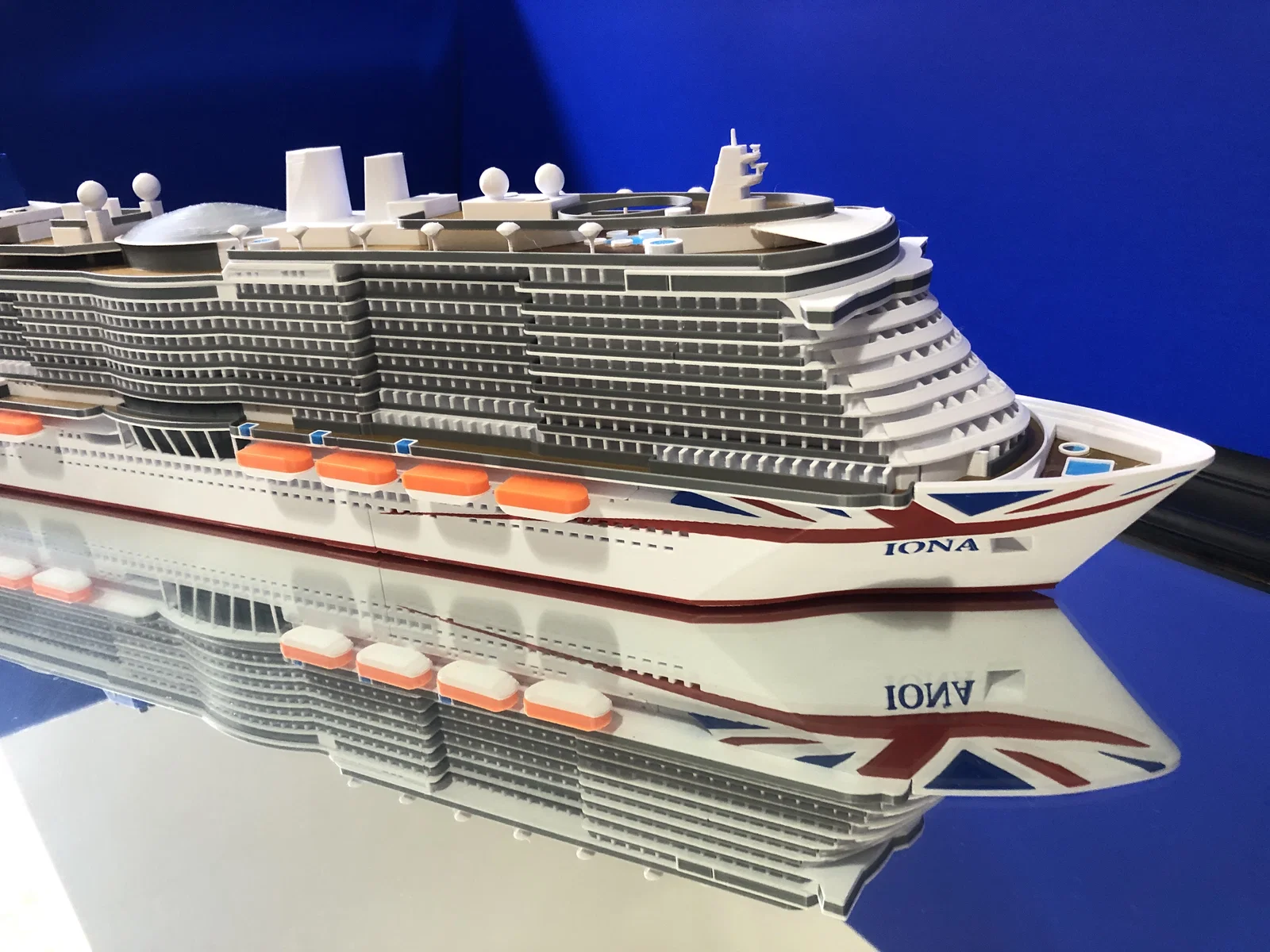

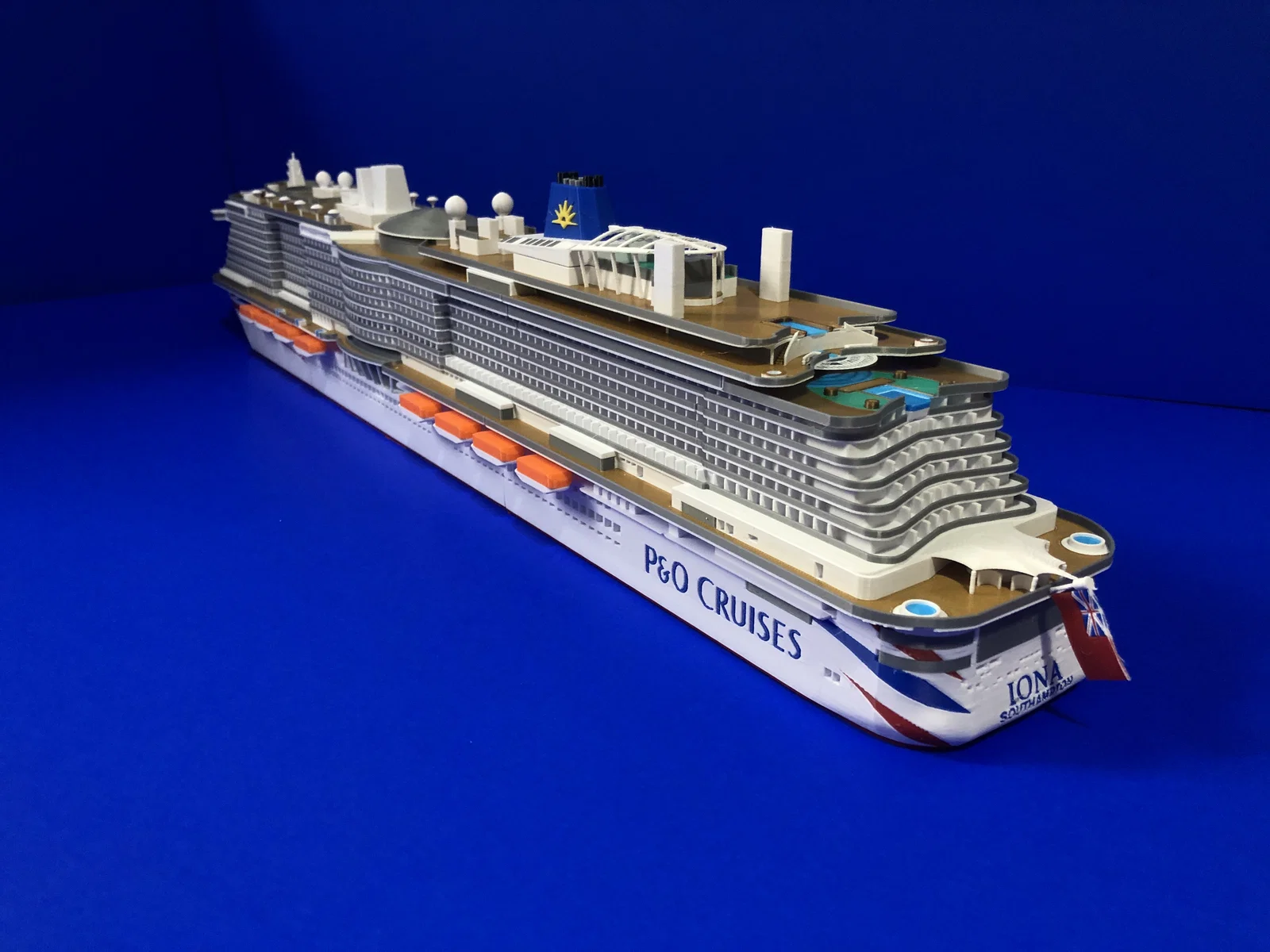

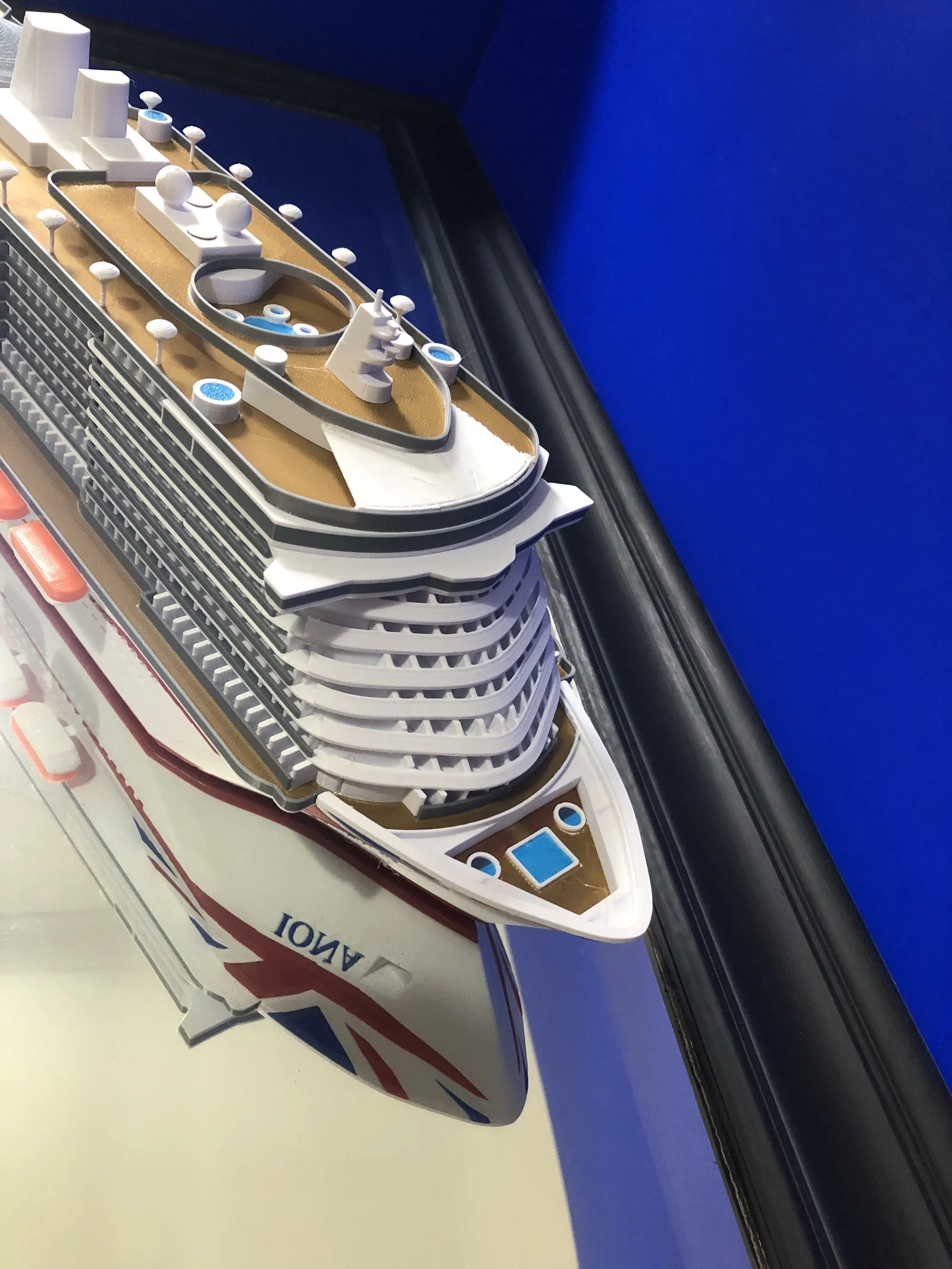

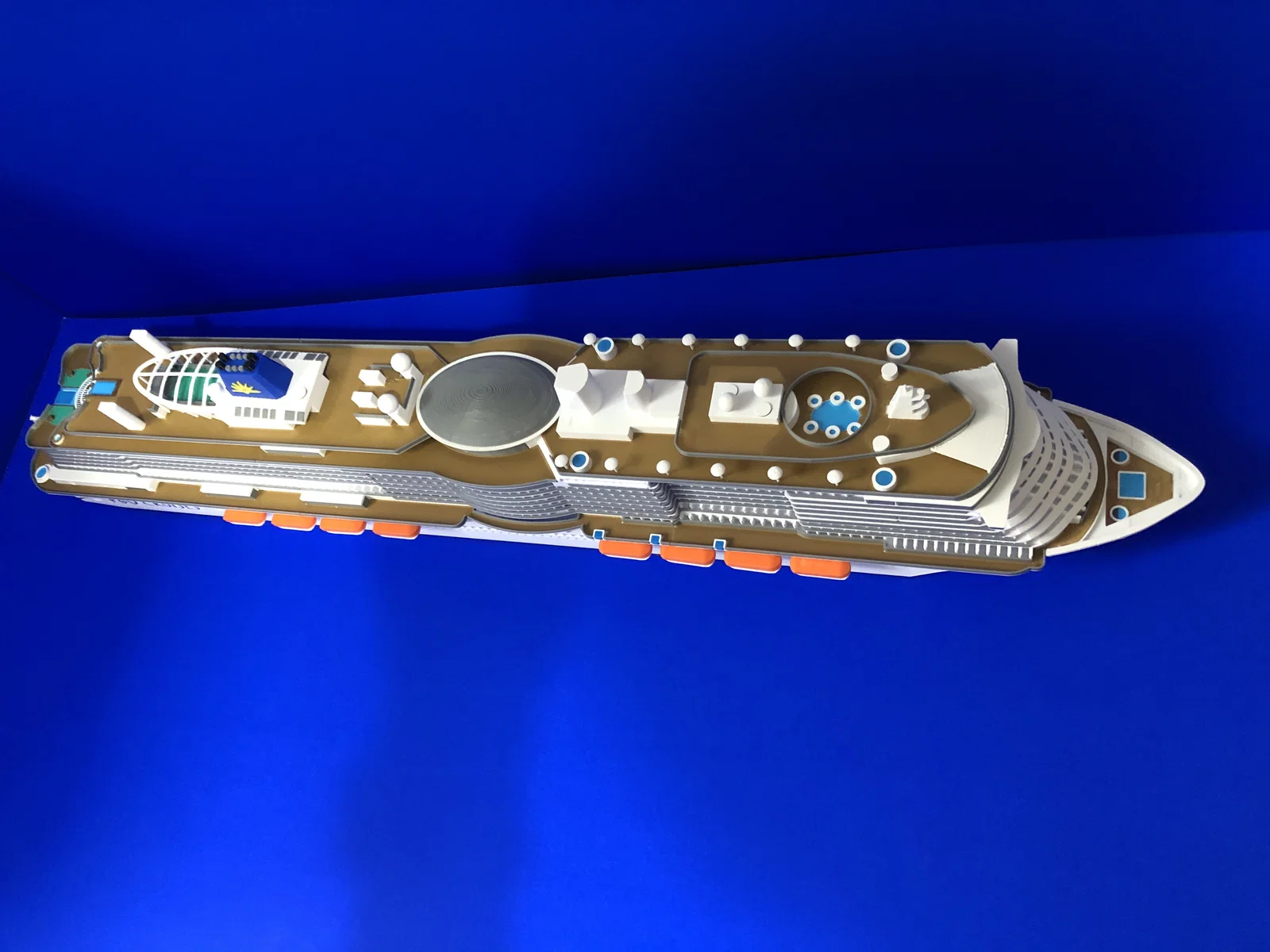

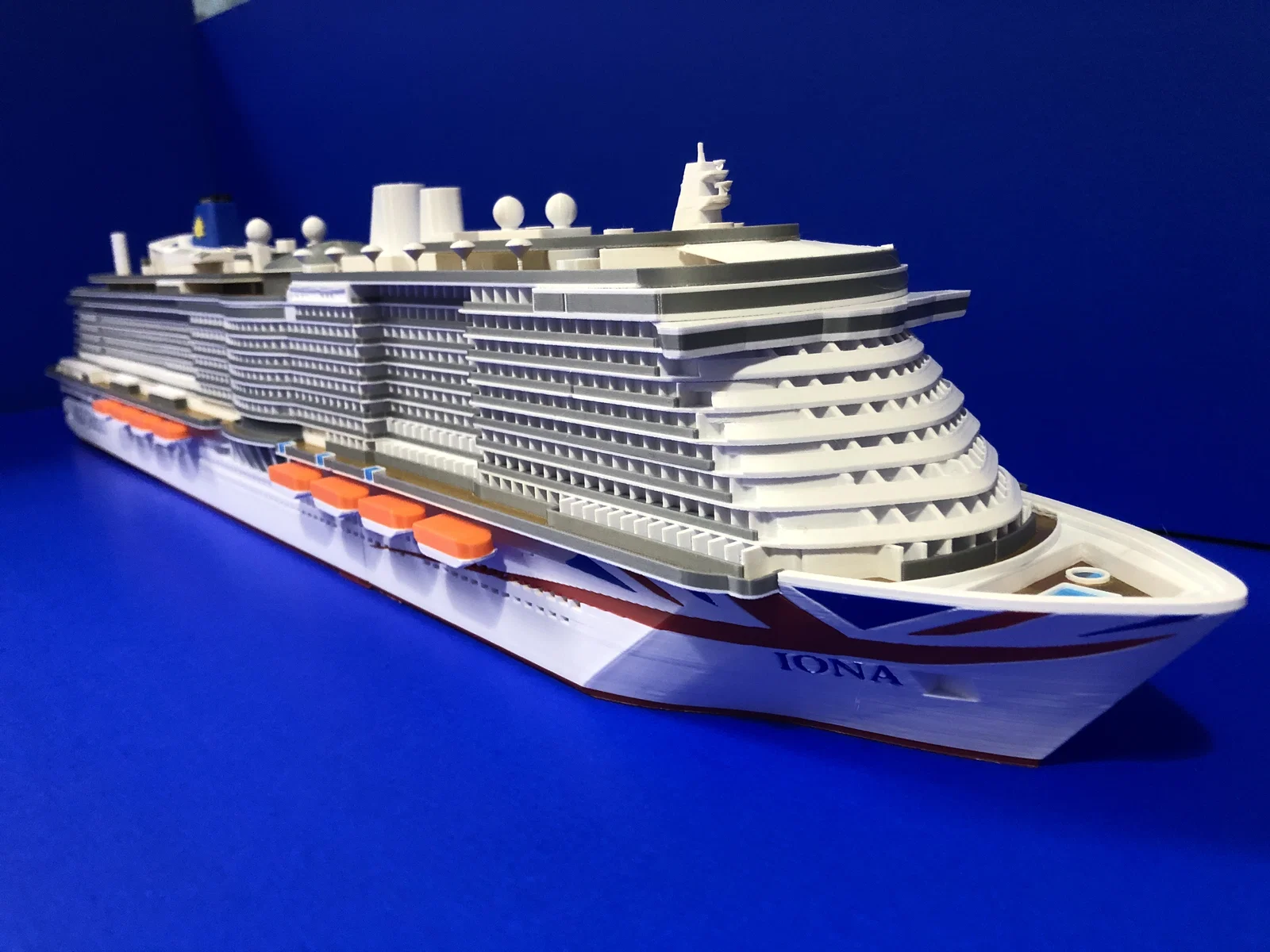

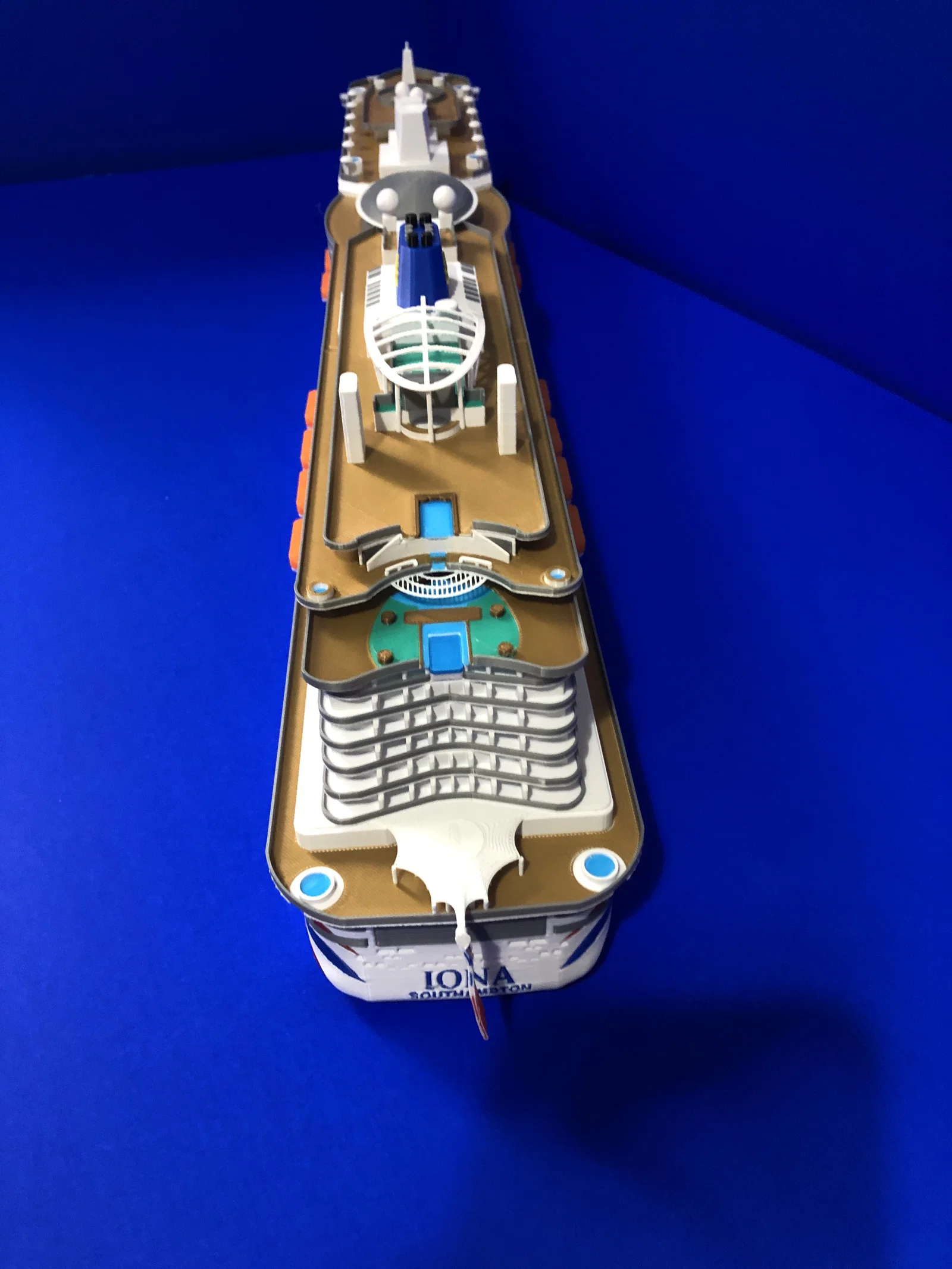

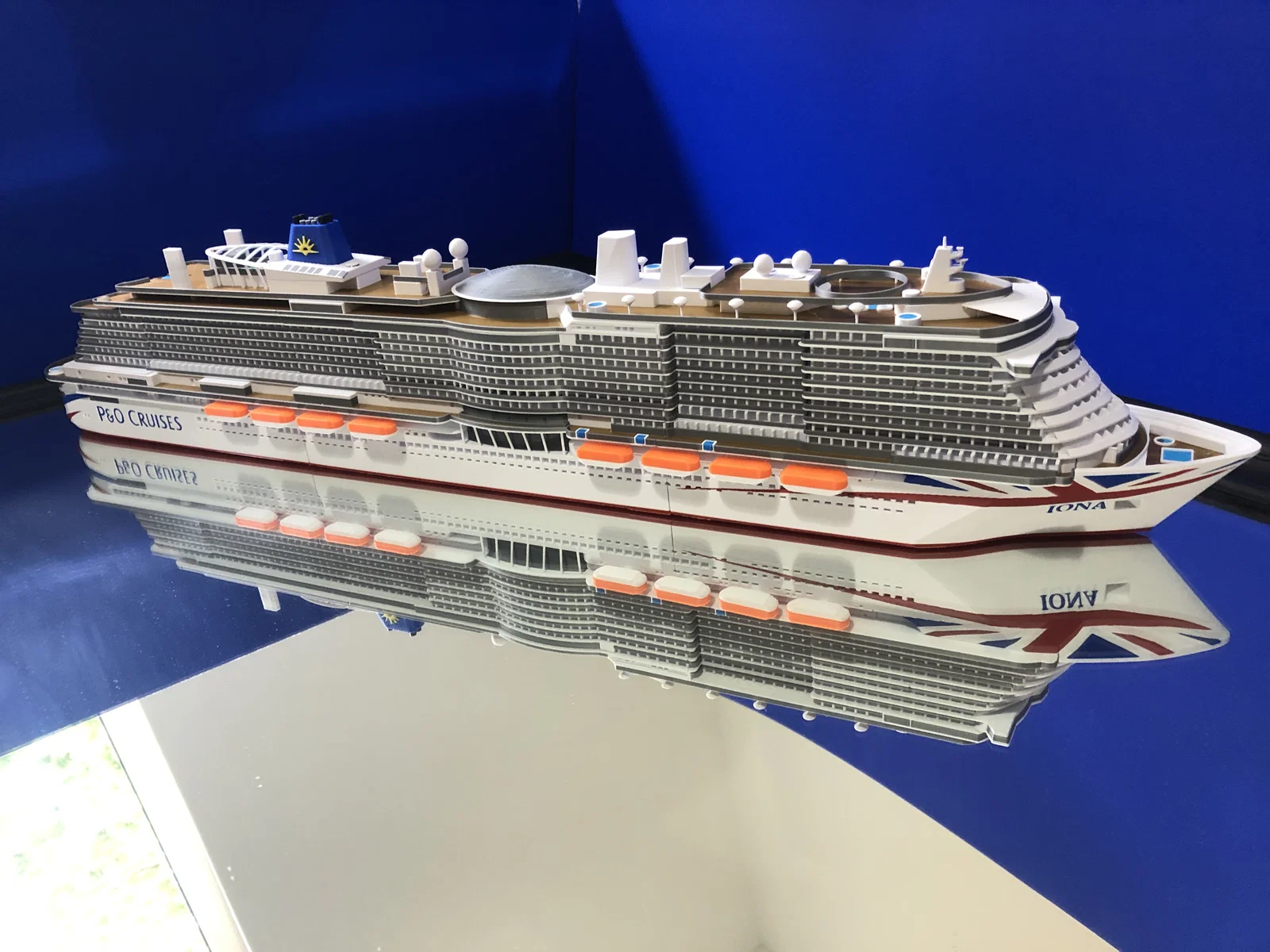

Tàu du lịch P&O Cruise Ship Iona (tỉ lệ 1:500) – in nhiều phần, đa màu

Đã sửa lỗi phần mạn trái (port side) của đoạn thân tàu (hull section) bị slice không đúng.

Xem file Iona S500 V2c

Cũng lưu ý là từ lúc mình phát hành các mẫu tàu 1:500 dạng nhiều phần (multi part) khá phức tạp này, mình nhận ra các máy in BL có thể in các mẫu này rất ổn ở tỉ lệ 1:1000 trên một plate duy nhất – xem các listing khác cho phiên bản 1:1000.

cập nhật 8/9/23

Đã upload file 3mf mới, chứa đầy đủ tất cả plate và nhiều cải tiến thiết kế, bao gồm:

1. Nới tolerance lớn hơn ở phần giữa thân tàu (hull centre section)
2. Cài đặt Brim tốt hơn
3. Làm dày thêm một số plate dễ gãy nhất
4. Đơn giản hóa các file STL bên trong 3mf
5. Hầu hết chi tiết giờ được emboss kèm ký hiệu tham chiếu để hỗ trợ lắp ráp.

Chiếc tàu thứ ba trong series bảy mẫu tàu du lịch P&O tỉ lệ 1:500 – Iona – chỉ dùng cho mục đích cá nhân.

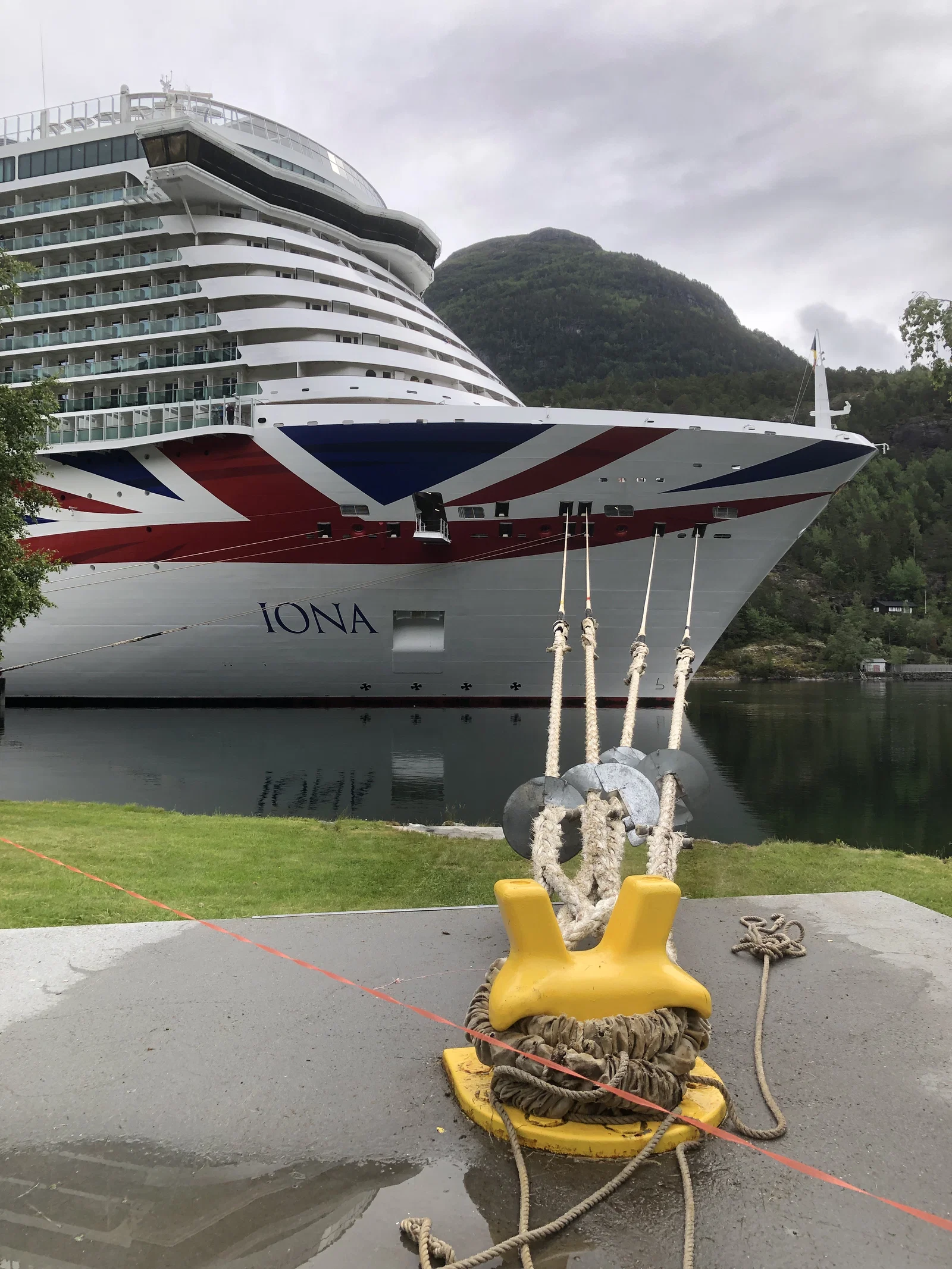

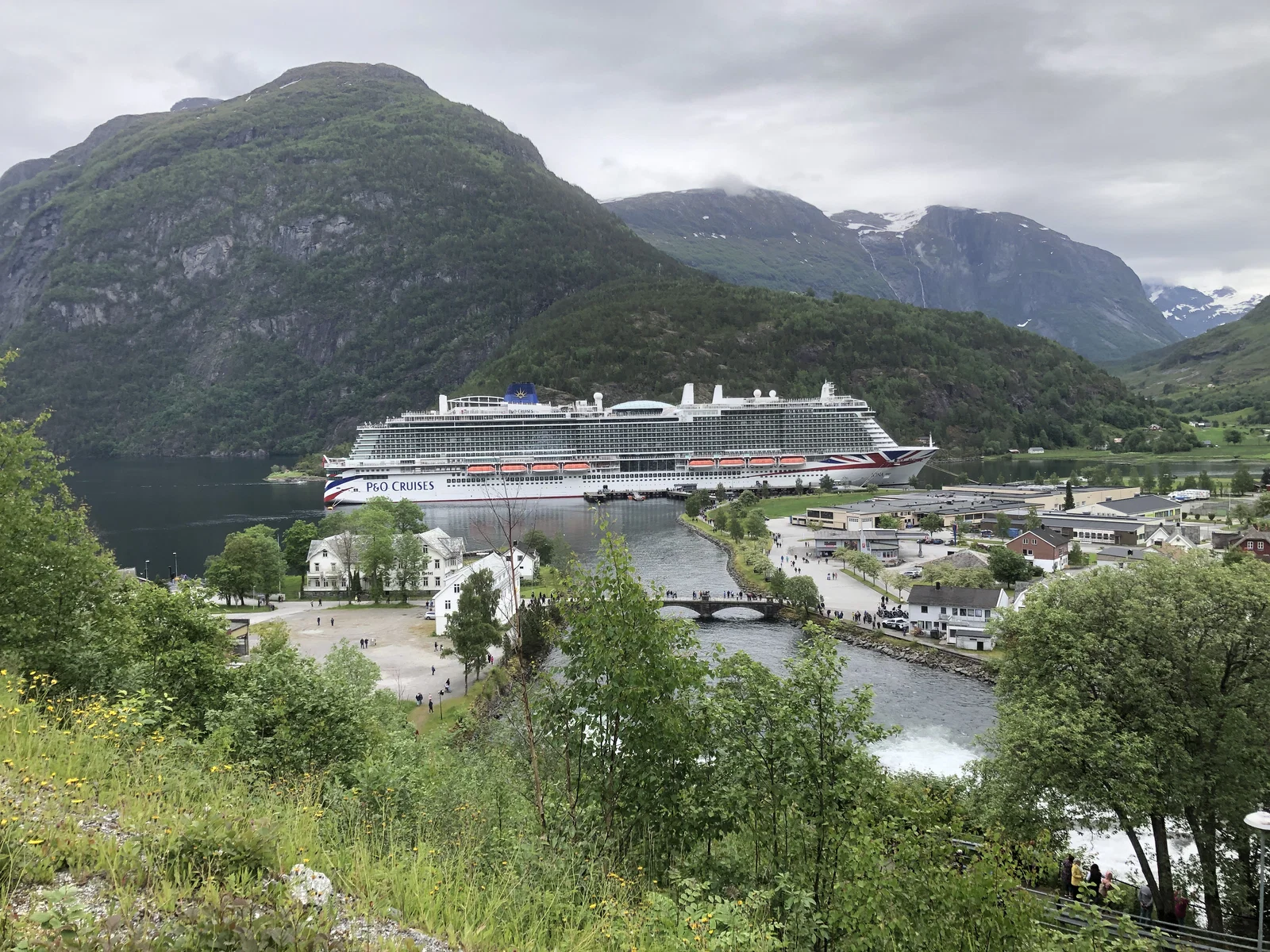

Iona hiện là tàu du lịch lớn nhất của P&O đang hoạt động.

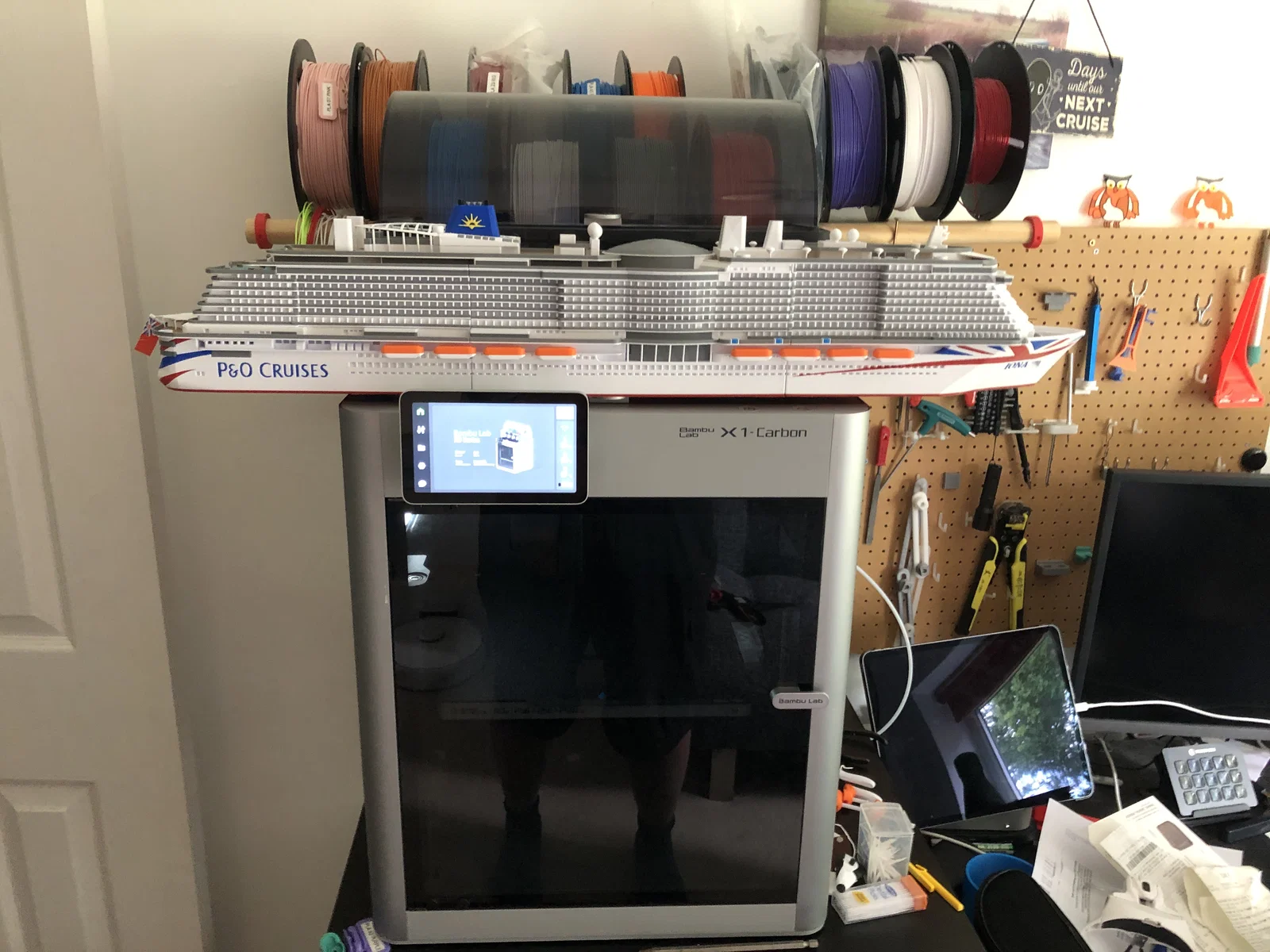

Thiết kế cho in nhiều màu trên Bambu Lab X1C hoặc P1P với 8 màu (2 x AMS).

Lưu ý/ Các file 3mf đi kèm chỉ load được bằng Bambu Slicer hoặc Orca Slicer.

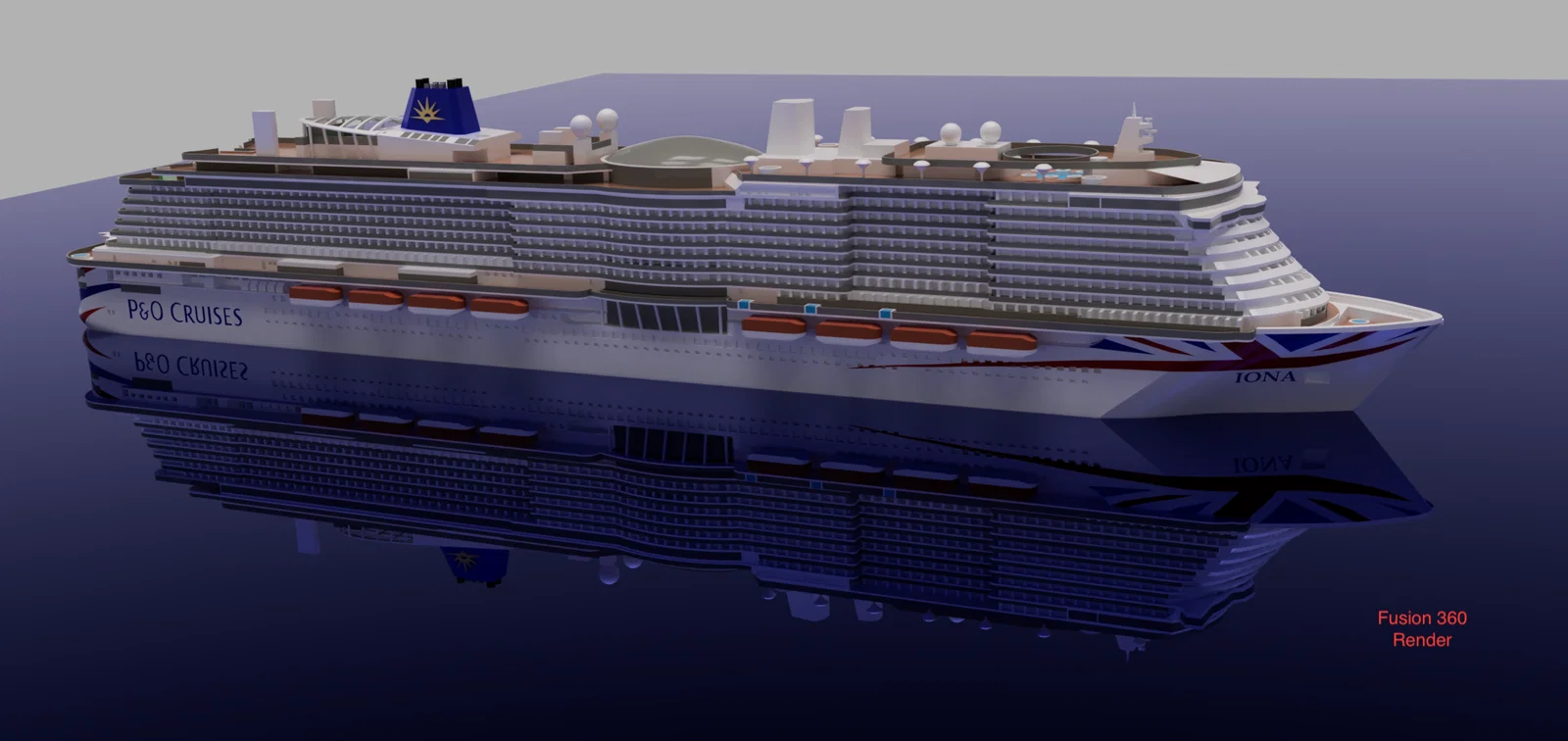

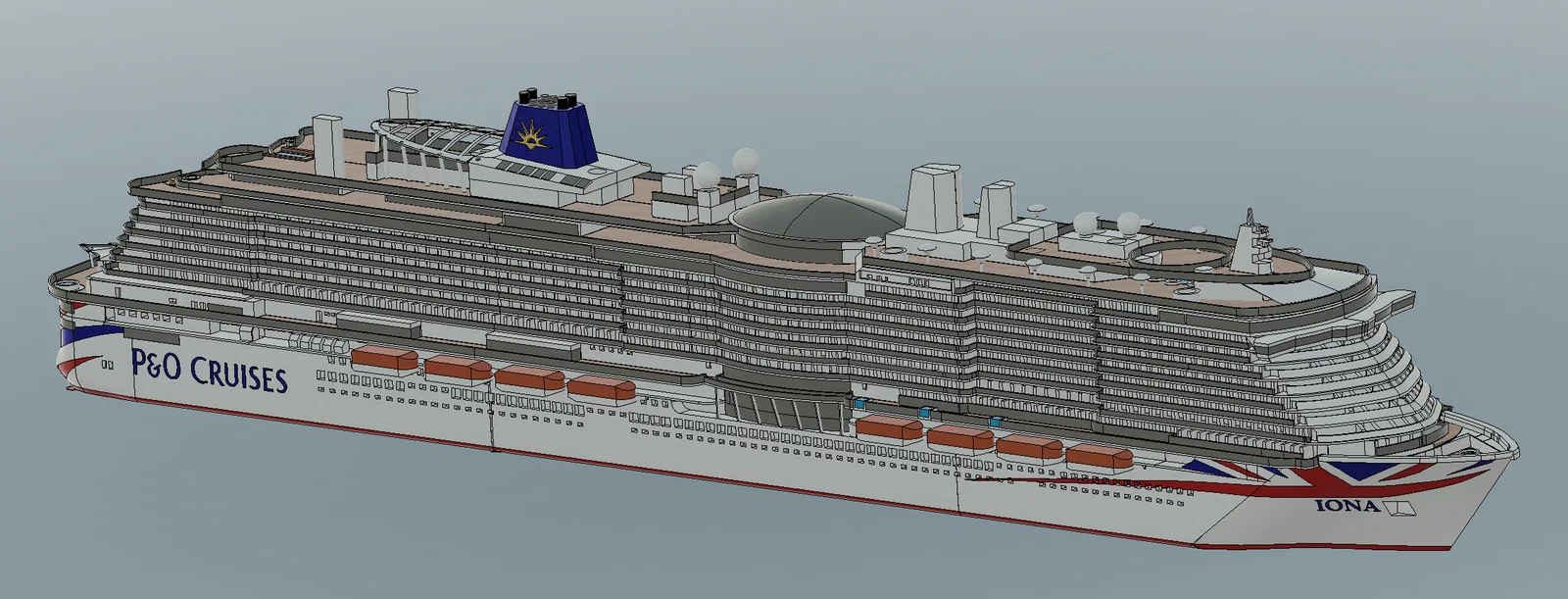

Thiết kế bằng Fusion 360.

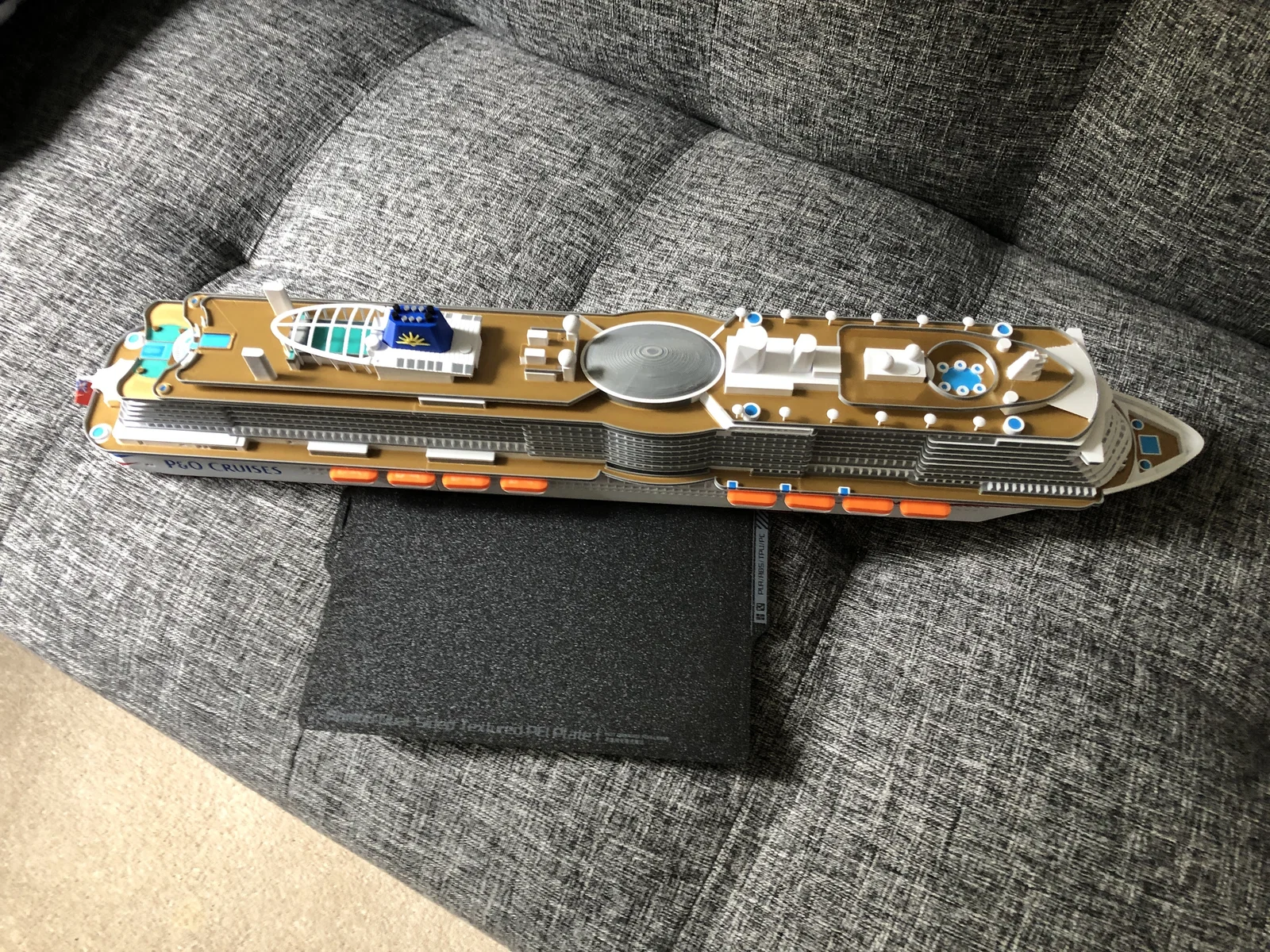

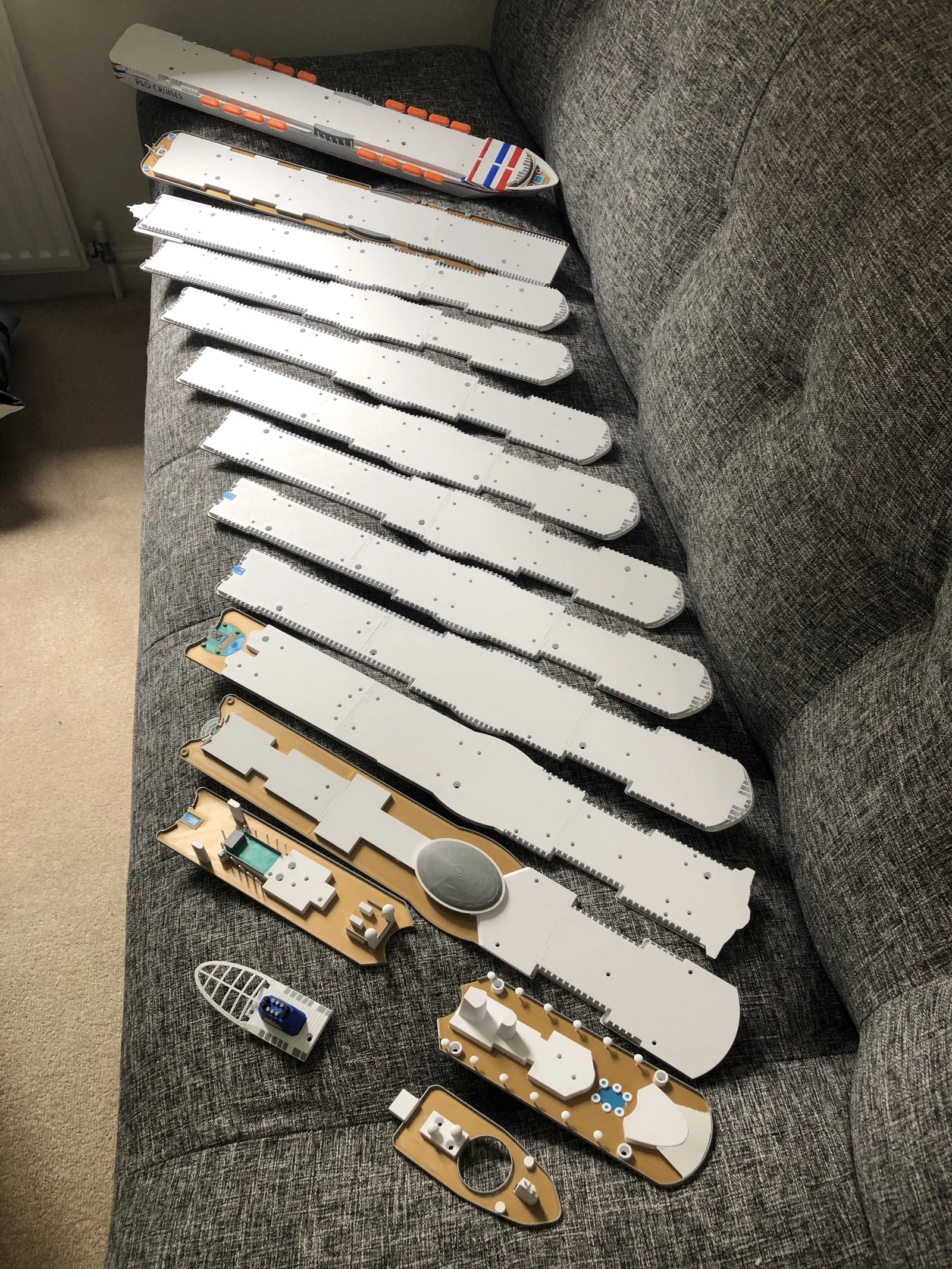

Mẫu dài khoảng 3 build plate – nên cần in theo từng phần riêng, sau đó ghép lại tại cao độ boong (deck level), rồi mỗi boong sẽ được bắt ốc lại bằng M4 Cap Head Screws.

(Khoảng 22 con M4x16 và 4 con M4 x 10)

Tổng thời gian in sẽ hơn 60 giờ – in theo nhiều plate riêng, trung bình khoảng 2 giờ/plate – nhưng một số plate phức tạp có thể mất hơn 13 giờ để in.

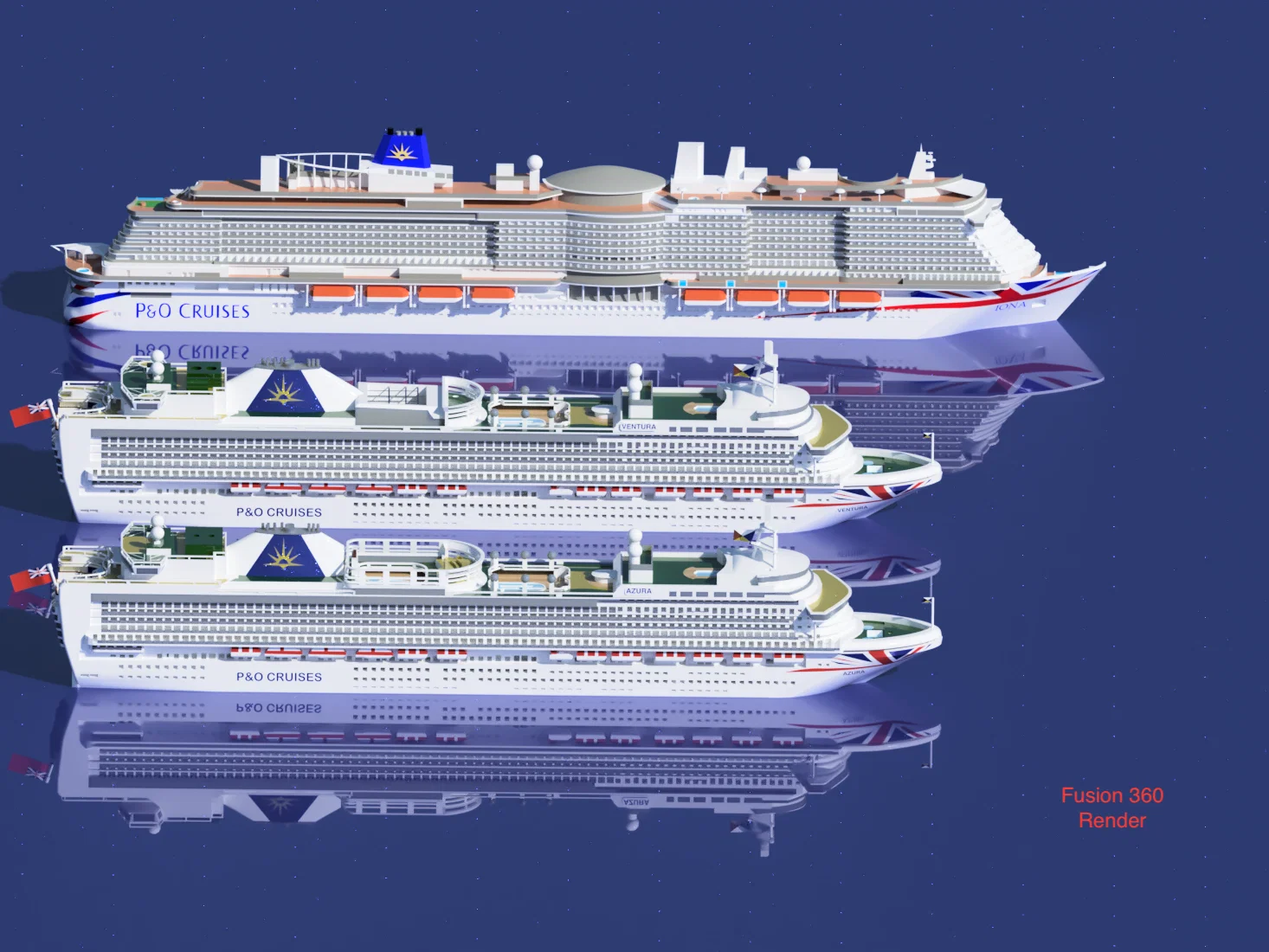

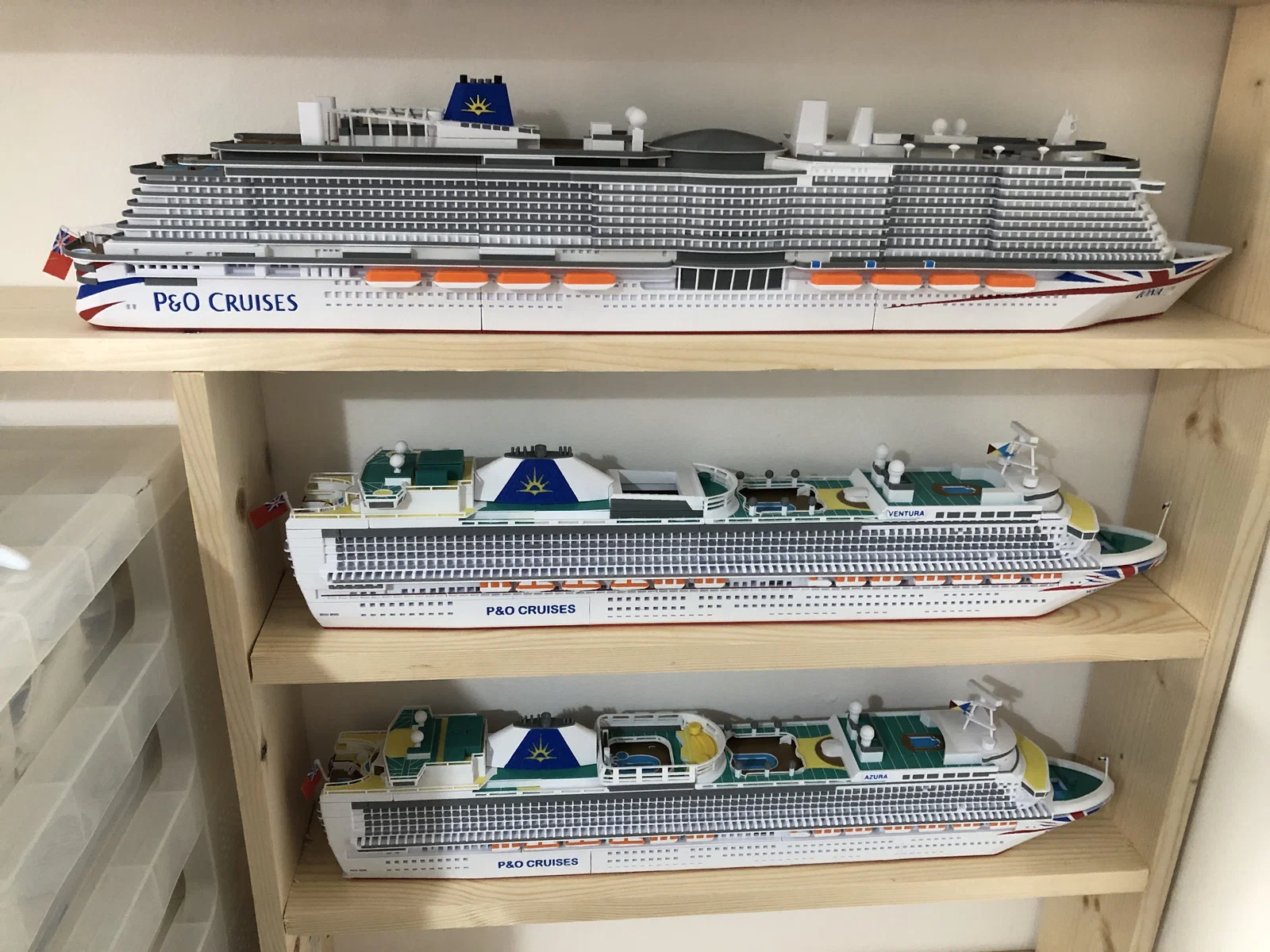

Tới giờ đã hoàn thành 3 mẫu trong tổng số 7, và đã có một mẫu khác được đăng trên printables – P&O Ventura. Azura cũng có thể sẽ đăng nếu đủ người quan tâm.

Để tham khảo, đây là các màu filament mình đang dùng theo thứ tự về lượng sử dụng – kèm “đoán” tương đương bên Bambu Lab

eSUN PLA+ Filament 1.75mm, PLA Plus 3D Printer Filament Cold White
eSUN PLA+ Silver
SunLU PLA+ Blue
SunLU PLA Red
1kg 1.75mm PLA 3D printer filament Printer - With coil (Gold Color)
SUNLU 3D Printer Filament PLA+ Plus Grass Green
Aldi Balco Blue 1kg
SunLU PLA Yellow
Bambu Lab Orange
ICE Filaments ICEFIL1PLA104 PLA filament, 1.75mm, 0.75 kg, Barbaric Brown
eSUN PLA BLACK
Bambu Support W - chỉ đang thử nghiệm cho vài chi tiết mỏng manh

Trong đó lượng màu trắng khoảng gấp 10 lần các màu còn lại.

Mình đoán tương đương Bambu Lab Filaments cho các loại trên sẽ là:

Bambu Lab PLA Basic Jade White
Bambu Lab PLA Silk Silver
Bambu Lab PLA Basic Blue
Bambu Lab PLA Basic Red
Bambu Lab PLA Basic Bronze
Bambu Lab PLA Basic Green
Bambu Lab PLA Matt Ice Blue
Bambu Lab PLA Basic Yellow
Bambu Lab PLA Basic Orange
Bambu Lab PLA Basic Brown
Bambu Lab PLA Basic Black
Bambu Support W White

Hướng dẫn lắp ráp.

1. In các plate theo đúng thứ tự đã sắp. Viết số boong lên các chi tiết đã in sẽ giúp dễ quản lý. **
2. Khuyến nghị dùng textured plate cho đa số bản in – đặc biệt các plate có vài chỗ chỉ 1 layer, ví dụ deck 19 Bow. Cool plate thì hữu ích cho các bản in dài và dày, như phần Hull, nếu cần có thể pause qua đêm. **
3. Với các đoạn thân tàu dày, các khớp dovetail khá khít nên có thể cần tỉa nhẹ phần dovetail để các mảnh trượt vào nhau.
4. Ở phần đuôi (stern) của thân tàu, mình có chừa một chút overlap để góc không bị bo tròn, nên sẽ cần tỉa bỏ. **
5. Khuyến nghị dùng búa nhỏ gõ nhẹ để ép các khớp dovetail khít lại – đi chậm, gõ luân phiên hai bên – tới khi các đoạn nằm phẳng.
6. Các boong hoàn thiện sau đó có thể bắt ốc lại với nhau bằng các lỗ có rãnh cho đầu ốc.
7. Thuyền cứu sinh (lifeboats) cần trượt vào các tab ở deck 7 – có thể phải nới nhẹ khe trên lifeboats bằng tua-vít.
8. Mái che (canopy) ở deck 19 cũng gắn vào các lỗ khá khít – nên cũng có thể cần nạy mở nhẹ bằng tua-vít nhỏ

Mẫu này mới chỉ được in một lần tới giờ, và đã được re-slice cho lần upload này.

Thông tin chi tiết hơn về thiết kế và quá trình lắp ráp có trên diễn đàn Bambu Labs, mục AMS.

Chi tiết về mẫu này cũng sẽ được đăng lên

1. Nhóm Facebook Bambu Lab Official
2. Nhóm Facebook P&O
3. Nhóm Facebook Ship Models

Đây là dự án cá nhân. Mình không có liên hệ nào với P&O Cruises hay Carnival Corporation ngoài việc là khách hàng.

Phiên bản này phát hành theo giấy phép CC Non Commercial No Derivatives do có branding P&O Cruises.

Lịch sử thay đổi

3/7/23 - Sửa Deck7

19/7/23 - Cập nhật hướng dẫn lắp ráp – xem **

Thêm gợi ý viết số lên các boong, dùng textured build plate và sửa phần hub vào hull.

21/7/23 Thêm đoạn giữa thân tàu (middle section) bổ sung, độ khớp kém hơn – có thể một số người thấy dễ ghép với phần mũi (Bow) và đuôi (Stern) hơn.

Cũng thêm ảnh để giải thích rõ hơn cách ghép phần dovetail khó nhất – phần mũi của thân tàu – vào phần giữa của thân tàu.

29/7/23 Cập nhật bản double gaps do lỗi first layer.

31/7/23 Cải thiện Deck18 Bow – đèn (lamps) chắc hơn một chút

9/8/23 Upload STL đơn (chưa test) của toàn bộ mẫu, không gồm lifeboats.

10/8/23 Thêm STL lifeboats – 2 chiếc mỗi bên – cần in mỗi bên 4 lần để đủ tổng 16 chiếc

11/8/23 Tạm rút các STL test để chờ tinh chỉnh thêm.
