Tua vít Reversible Ratcheting cho mũi 4 mm

Tới lượt mình nữa.

Mình muốn thiết kế một cơ cấu ratchet reversible hoạt động mà không cần dịch chuyển một axle. Mình cũng muốn nó nhỏ gọn nhất có thể, đồng thời giữ được kiểu dáng của mẫu đầu tiên của mình.

Đây là những gì mình làm ra.

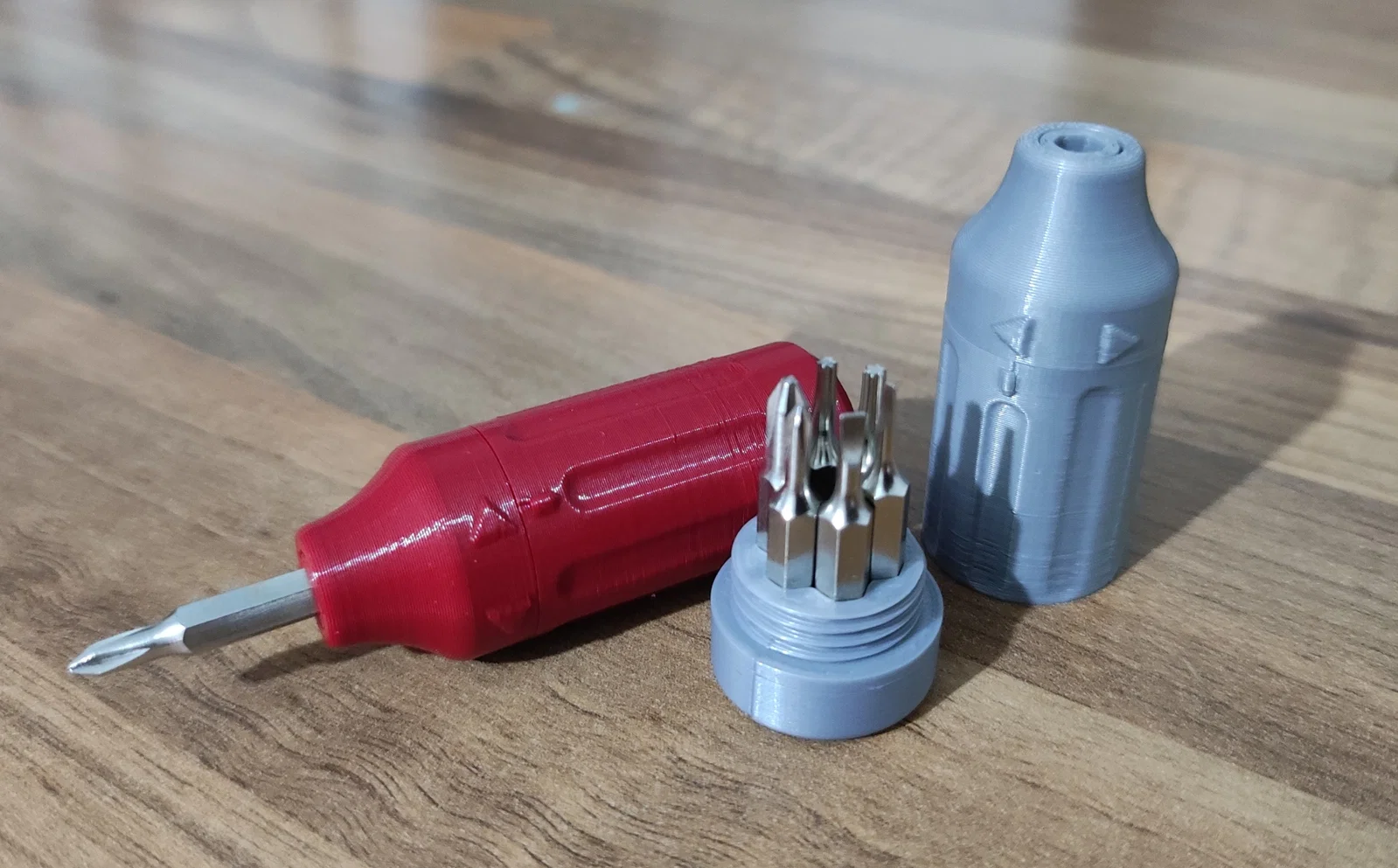

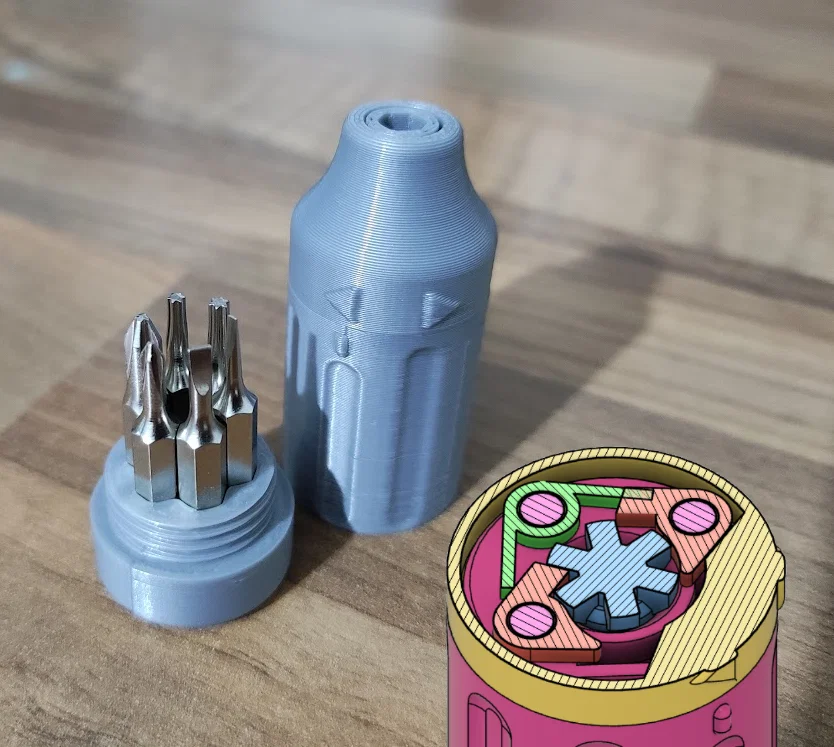

Nó cao 50 mm và đường kính 20 mm. Bên trong chứa được 6 mũi vít 4 mm và ratchet đảo chiều bằng cách xoay một cái switch.

Khi in, nhớ canh bed thật phẳng (level) nha. Có 3 chi tiết rất nhỏ, nếu bị elephant's foot thì cơ cấu sẽ không hoạt động đúng.

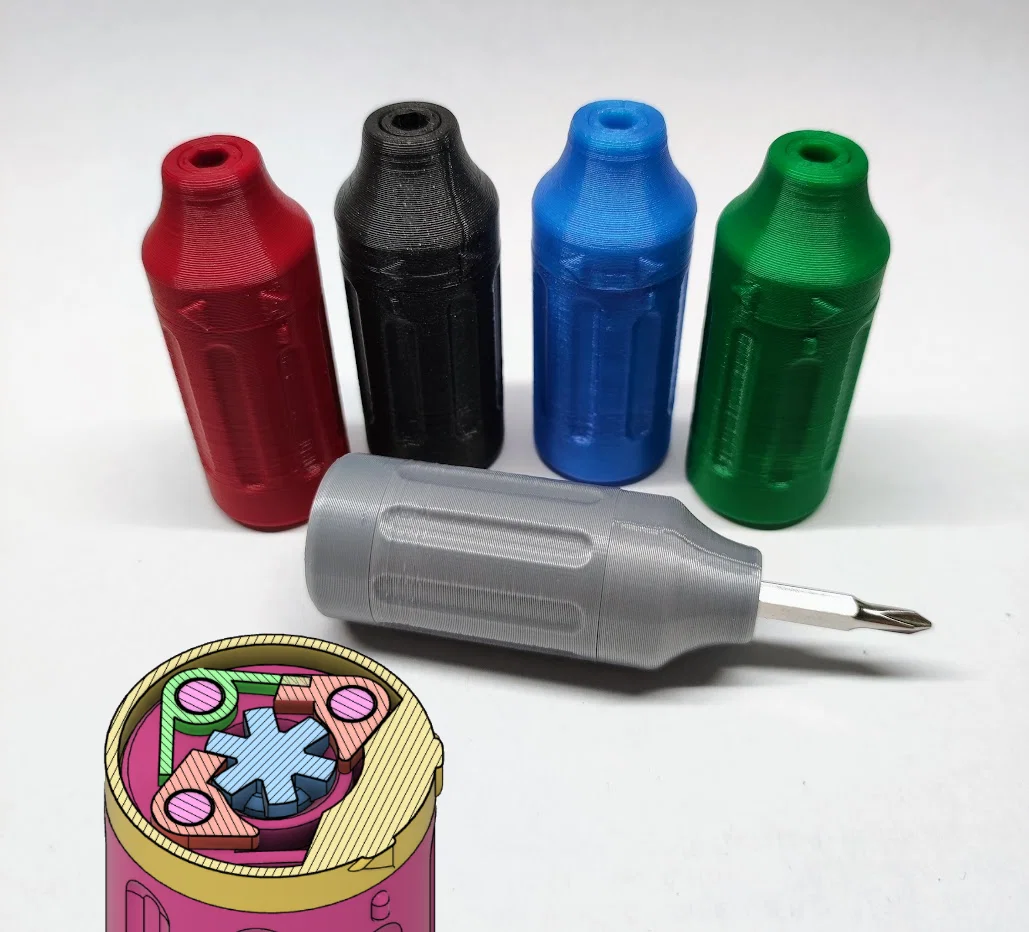

Thiết kế này dành cho nozzle 0.4 mm với layer height 0.2 mm. Mình đã in thành công với nhiều hãng PLA khác nhau, nhưng thấy PLA+ là ổn nhất: switch trơn hơn và tiếng “click” của ratchet nghe đã hơn.

Lắp ráp

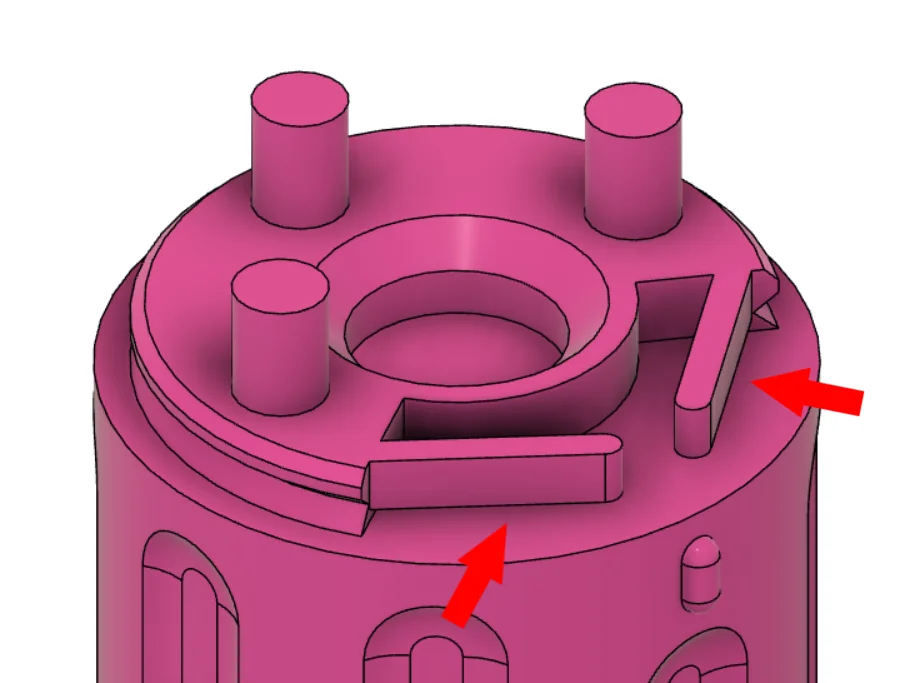

Sau khi in xong, nhẹ nhàng gỡ/giải phóng các lò xo ở phần trên của tay cầm. Việc này thường khá dễ. Chúng sẽ giữ switch đúng vị trí sau khi lắp.

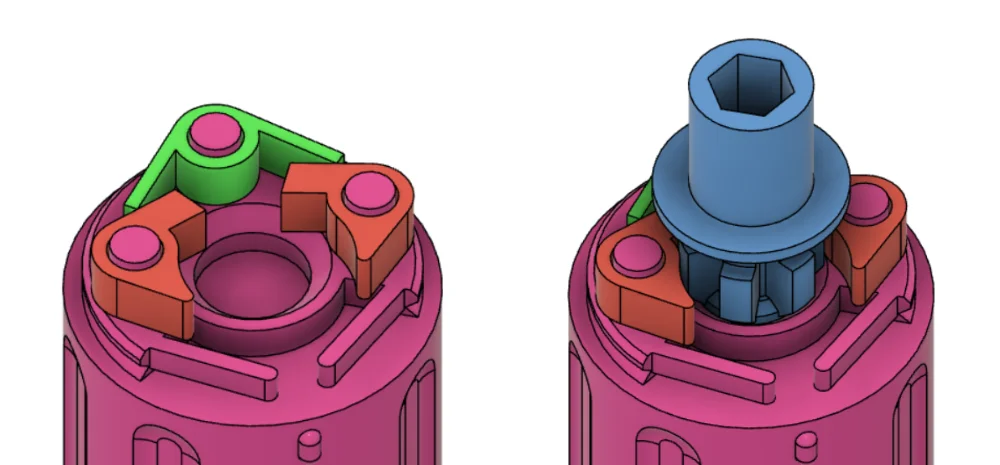

Đặt các miếng ratchet và lò xo như hình, rồi lắp tiếp toothed shaft.

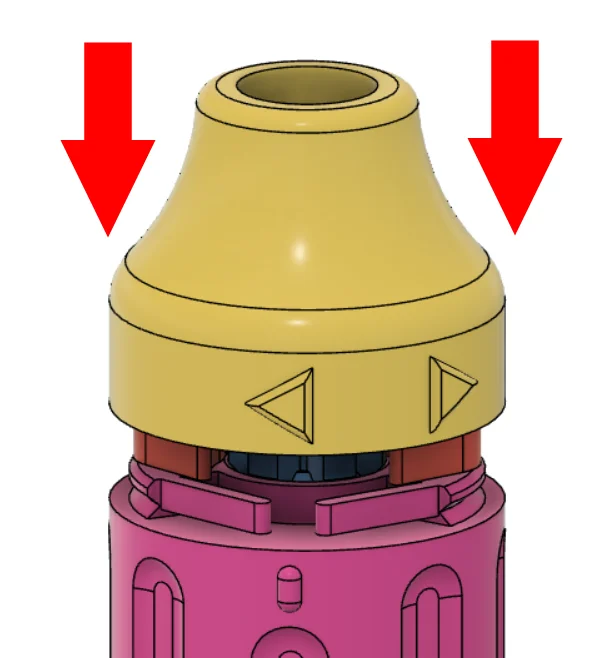

Giờ tới phần hơi khó: ấn housing switch cho tới khi nó “snap” vào đúng chỗ. Có thể bạn phải lắc/lắc nhẹ một chút để nó ôm qua được cơ cấu ratchet, và sẽ cần dùng một chút lực để khớp snap fit ăn vào.

Phần trên cùng này (màu vàng trong hình) cho phép bạn chọn chiều ratchet sẽ quay. Chỉ cần xoay nó để canh các mũi tên thẳng với cái gờ nhỏ trên tay cầm.

Vậy là xong! Phần dưới chỉ cần vặn ren vào tay cầm.

Nếu bạn gặp vấn đề gì hoặc có ý tưởng hay hơn để cải thiện thiết kế, cho mình biết với nha.

Bối cảnh

Khi thấy mẫu trước của mình, FreddyZ nghĩ sẽ hay hơn nếu có thêm cơ cấu ratchet. Lúc mình nói kích thước nhỏ quá khó làm, bạn ấy xem đó như một thử thách và tạo ra .
Sau FreddyZ, LoboCNC cũng nhận (vô tình) thử thách này và “chiêu đãi” mọi người bằng một thiết kế cực đỉnh của một tua vít ratchet reversible.
Và hay nhất là câu chuyện chưa dừng lại ở đó. Những người khác cũng được truyền cảm hứng và tạo ra thiết kế của riêng họ, thậm chí và còn quay lại với thêm nhiều phiên bản tua vít ratcheting rất xịn.
Đây là cách tiếp cận của mình cho một chiếc Reversible Ratcheting Screwdriver. Hy vọng bạn sẽ thích.
