Khay ngăn kéo đựng viên Nespresso Vertuo (Nespresso Vertuo Capsule Pod Dispenser)

Ngăn kéo viên nén Nespresso Vertuo!

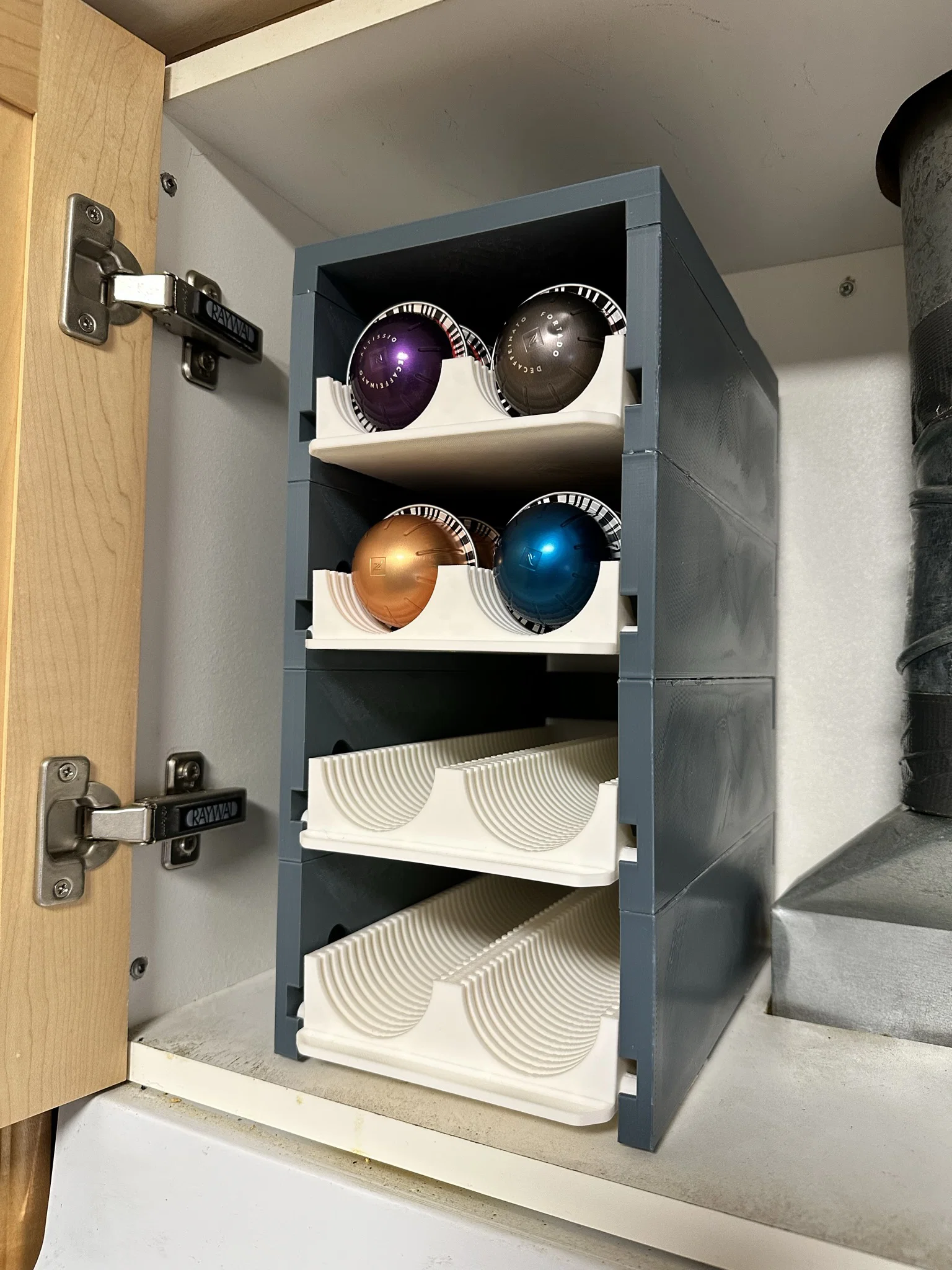

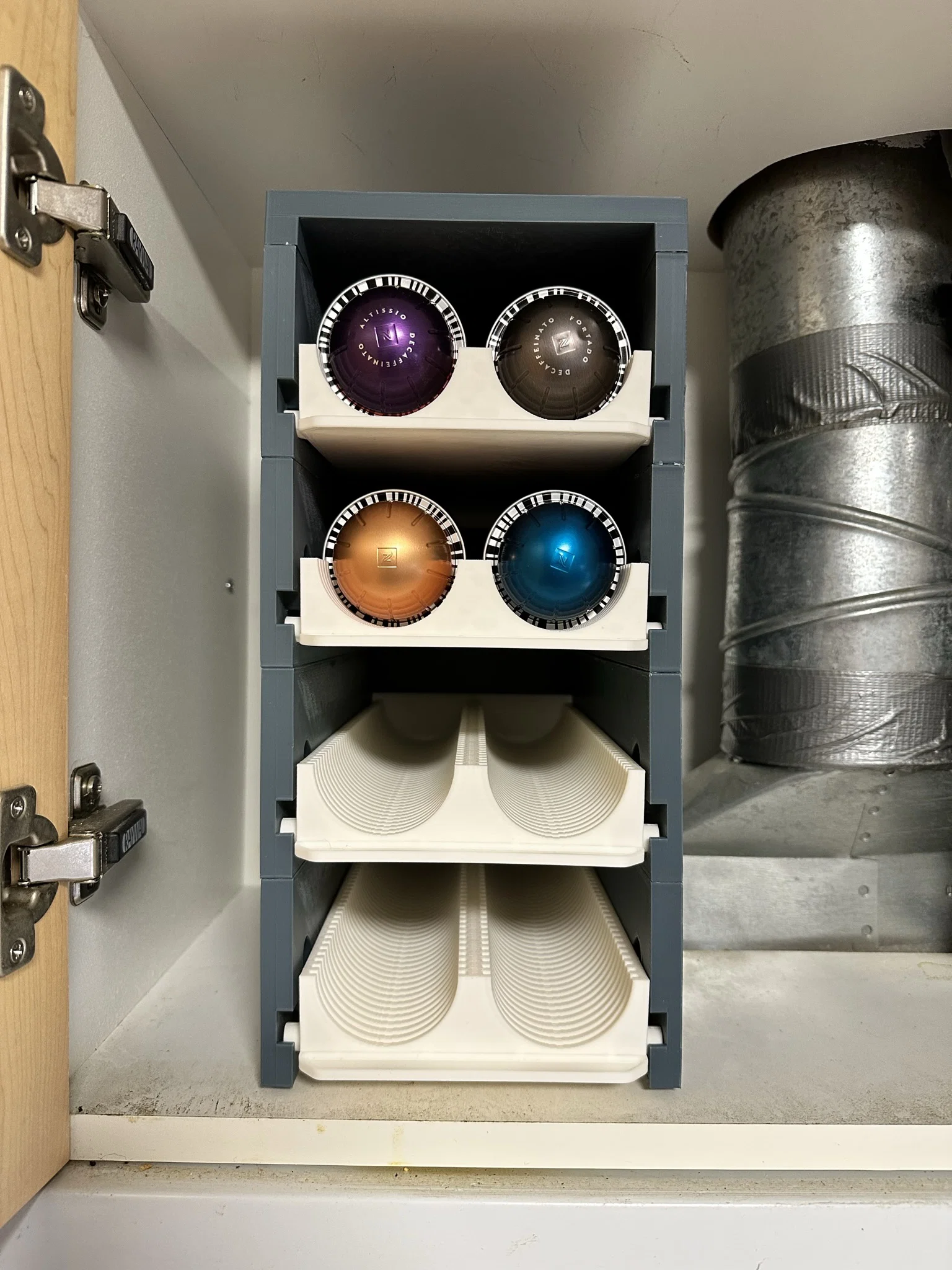

Lấy cảm hứng khá nhiều từ hai mẫu được nhắc tới bên dưới, mình kết hợp ý tưởng của họ lại thành một bộ dispenser viên nén Nespresso cực tiện. Sản phẩm trong hình có 4 ngăn kéo, nhưng bạn có thể in nhiều hay ít tuỳ ý.

*** EDIT - 24 MAR 2023 - Với anh em dùng Ender 3 & Prusa MK3 hoặc tương tự ***

• Đã upload file mới cho những máy có bed nhỏ hơn
• Không có chi tiết nào dài quá 214mm
• Vui lòng tải & in các file có nhãn “Shallow” để vừa với máy in của bạn

*** EDIT - 10 OCT 2023 - Với anh em dùng Prusa Mini, hoặc tương tự ***

• Đã upload file mới cho mọi bed từ 175mm trở lên
• Chi tiết dài nhất hiện là 172mm
• Vui lòng tải & in các file có nhãn “MINI” để vừa với máy in của bạn

In ấn:
Với mỗi tầng ngăn kéo (Drawer level), in:

• 1x Drawer.stl
• 1x L Side.stl
• 1x R Side.stl
• 1x Back.stl

Sau khi xong, in 1x TOP.stl để đậy phần trên của cả cụm. Tuỳ chọn: bạn có thể in thêm một TOP nữa để làm phần đáy nếu đặt trên mặt bàn và muốn nhìn hoàn thiện hơn.

Mình in bằng PLA với nozzle 0.6mm - layer height 0.28mm - infill 10%.

Lắp ráp:
Mỗi miếng bên hông/phần top đều có 4 lỗ 4mm để canh thẳng hàng với phần kế tiếp. Đây là để cắm chốt/dowel 4mm, giúp canh chuẩn các phần trước khi dán keo.

Bạn cũng sẽ thấy mỗi miếng bên hông có một rãnh khuyết ở phía sau. Phần này để lồng vào miếng Back. Không cần làm một tấm lưng kín toàn bộ, chỉ cần các dải ngắn này để giữ độ cứng (rigidity).

Sử dụng:

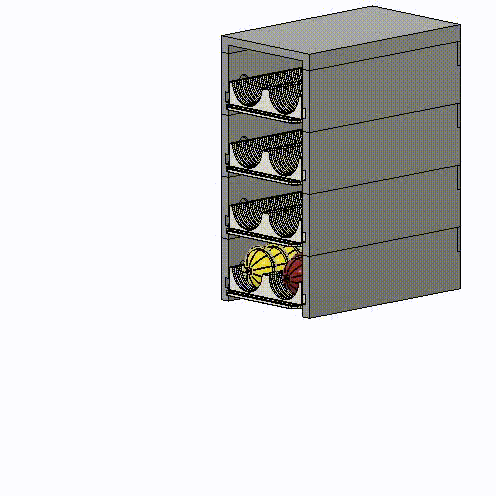

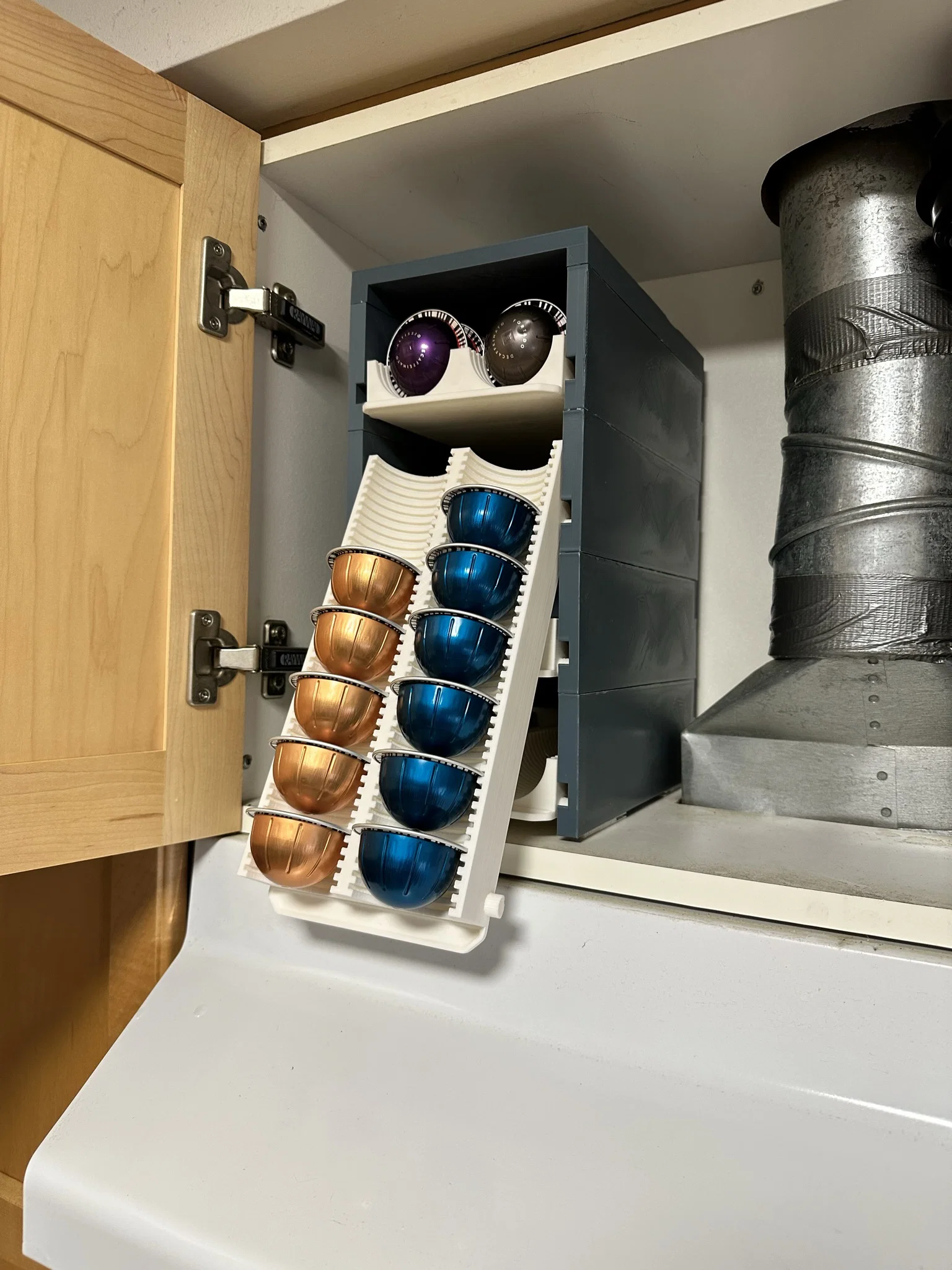

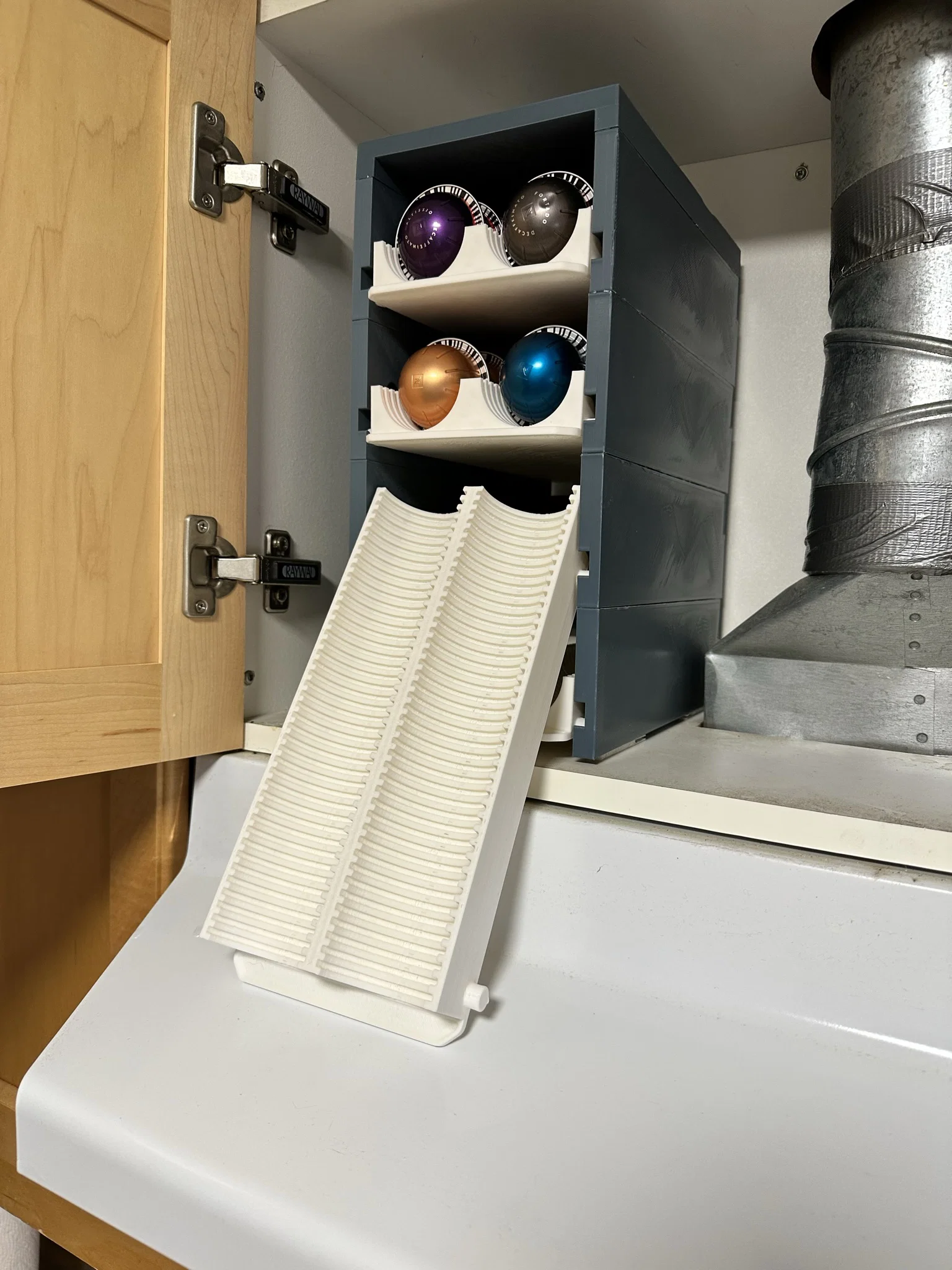

Hai chốt ở hông ngăn kéo sẽ chạy trong các rãnh của hai miếng Side. Lắp vào và kéo ra đẩy vào rất nhẹ nhàng. Chốt ngay phía trước chốt sau đóng vai trò điểm xoay (pivot), còn chốt sau chạy trong rãnh để làm điểm chặn, tránh cho ngăn kéo xoay quá mức.

Viên Vertuo đặt vào ngăn kéo vừa khít, thao tác lấy/đặt dễ, nhưng vẫn giữ rất chắc chắn.
