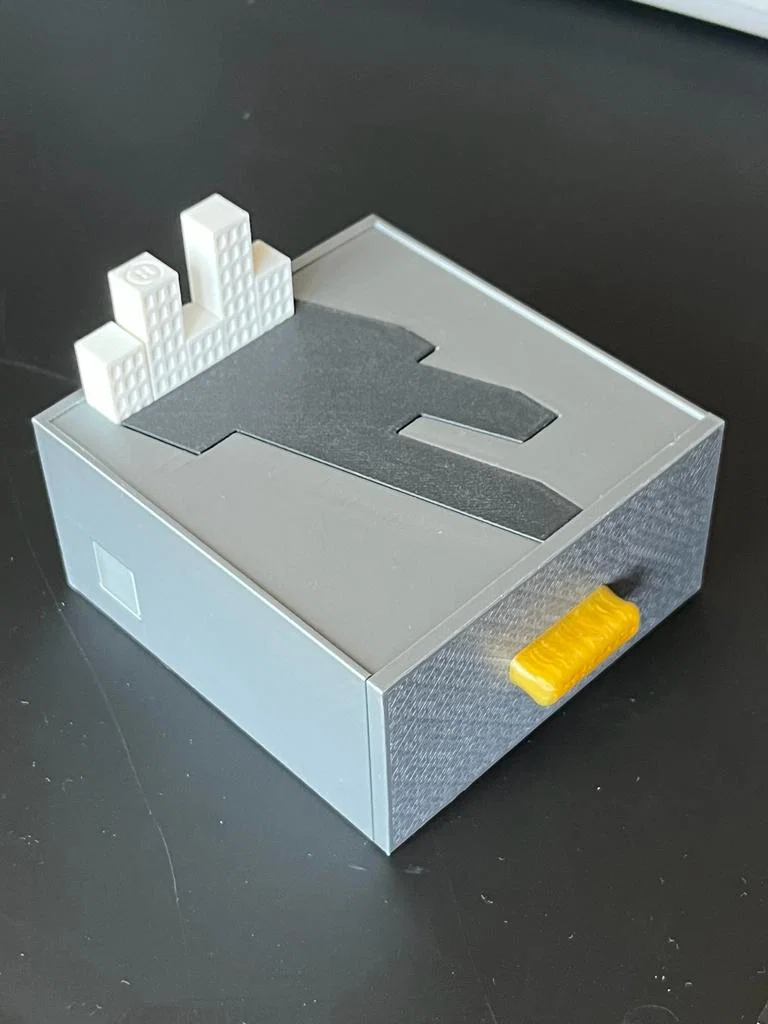

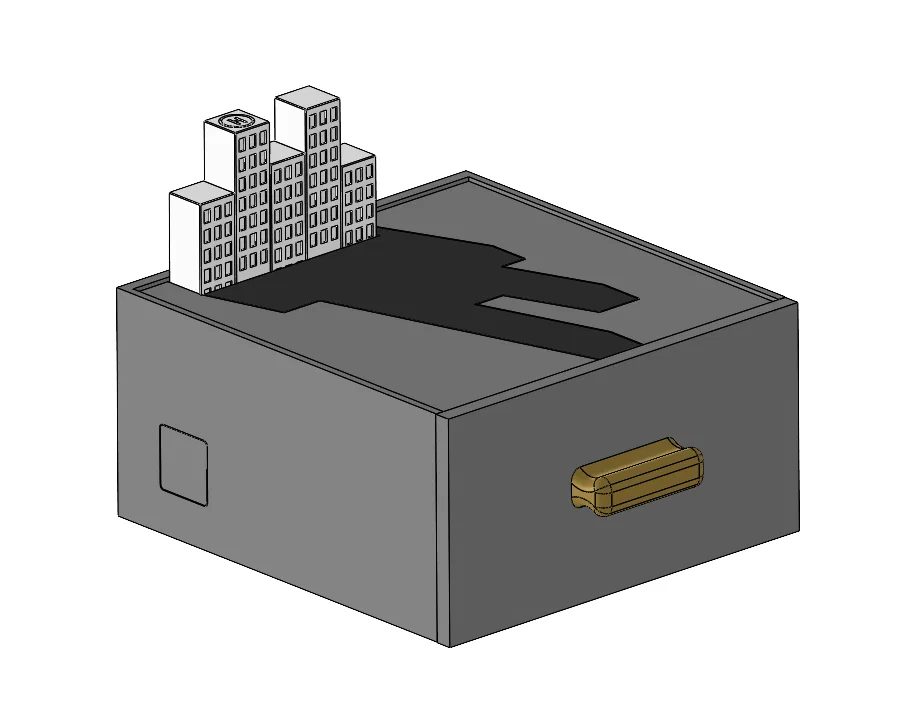

sKysCraPers PUZZLE – Puzzle SKYSCRAPERS karakuri bản in 3D

Đây là phiên bản mình tự làm để tạo ra một bản 3D printed của puzzle SKYSCRAPERS (karakuri).

https://hakone-karakuri.jp/product/skyscrapers/

Mình không sở hữu puzzle gốc, và tự thử thách bản thân làm ra một phiên bản có thể in được dù không hề biết cơ chế bên trong.

Cần thêm các phần/phụ kiện (extra parts):

• 5 nam châm hình trụ (cylinder magnets) ⌀5x3mm (mỗi tòa skyscraper 1 cái)
• Tấm thép mỏng: 50x36,5x0,4mm (có thể mua ở cửa hàng kim khí rồi tự cắt)
• Lò xo để đẩy trả cơ cấu khóa (đường kính khoảng 7,5mm, khi nén trong sẽ dài 10mm nên lúc chưa nén cần dài ít nhất 12mm) (có thể lò xo in 3D cũng dùng được… mình không chắc)
• 2 con ốc nhỏ để cố định tay cầm (đường kính khoảng 2.5mm và dài 10 đến 14mm)

SOLUTION (CÁCH GIẢI):

1. Có 2 cách để giải: rọi đèn flash/đèn LED của điện thoại từ phía sau các tòa nhà để tạo bóng, cho tới khi bóng khớp với hình đã vẽ.
2. Nhắm 1 mắt và dùng mắt còn lại để canh góc nhìn sao cho phối cảnh của bóng trùng khớp.

PRINTING (IN 3D):

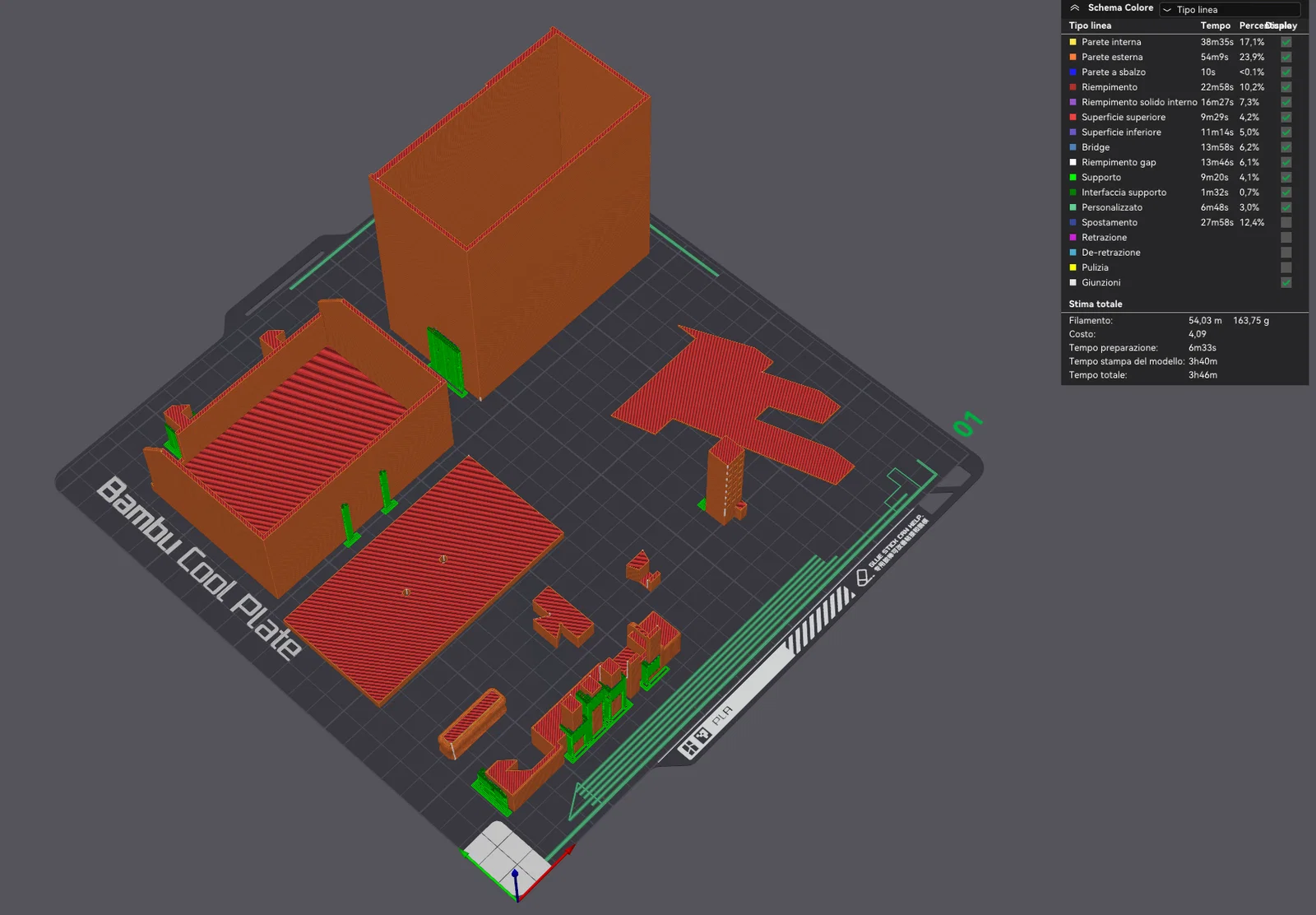

Hướng đặt khi in (printing orientation) xem trong hình đính kèm.

Bạn cần in mỗi file 1 cái, và in 4 cái “skyscraper” thường (loại không có chữ H ở trên).

ASSEMBLY (LẮP RÁP):

Phần Shadow cần được dán keo.

Dán nam châm vào lỗ trên các tòa skyscraper.

Cắt tấm thép hoặc bất kỳ tấm vật liệu có tính sắt từ (ferromagnetic) theo đúng kích thước và dán vào vị trí.

Gắn phần mặt trước (frontal) bằng ốc; nếu cần thì chỉ chấm thêm một ít keo.

Từ khe mở phía trước, cho từng tòa skyscraper vào rồi trượt lên đúng vị trí.

Khi đã lắp đủ các skyscraper, kiểm tra thứ tự: khối có chữ H nằm ở vị trí thứ 2 tính từ bên trái.

Sau đó lắp khối khóa (locking block); nếu bị lỏng thì chấm nhẹ một ít keo :)

Chỉnh các skyscraper về đúng vị trí.

Lúc này bạn sẽ có thể đưa “keylock” từ phía trước vào; khi vào đúng vị trí thì trượt nó sang trái.

Đặt lò xo vào rãnh (notch).

Có thể cần dùng kìm nhỏ, thao tác hơi khó một chút.

Lắp phần “locking piece” của keylock và chấm một ít keo.

Bước này không bắt buộc, nhưng sẽ làm key lock cứng cáp hơn nếu người chơi kéo tay cầm mạnh quá…

Khi các skyscraper vẫn đang ở trạng thái đã giải đúng, lắp ngăn kéo (drawer) vào và nó sẽ “click” đóng lại đúng vị trí.

END

Hy vọng mọi người thích bản này :)
