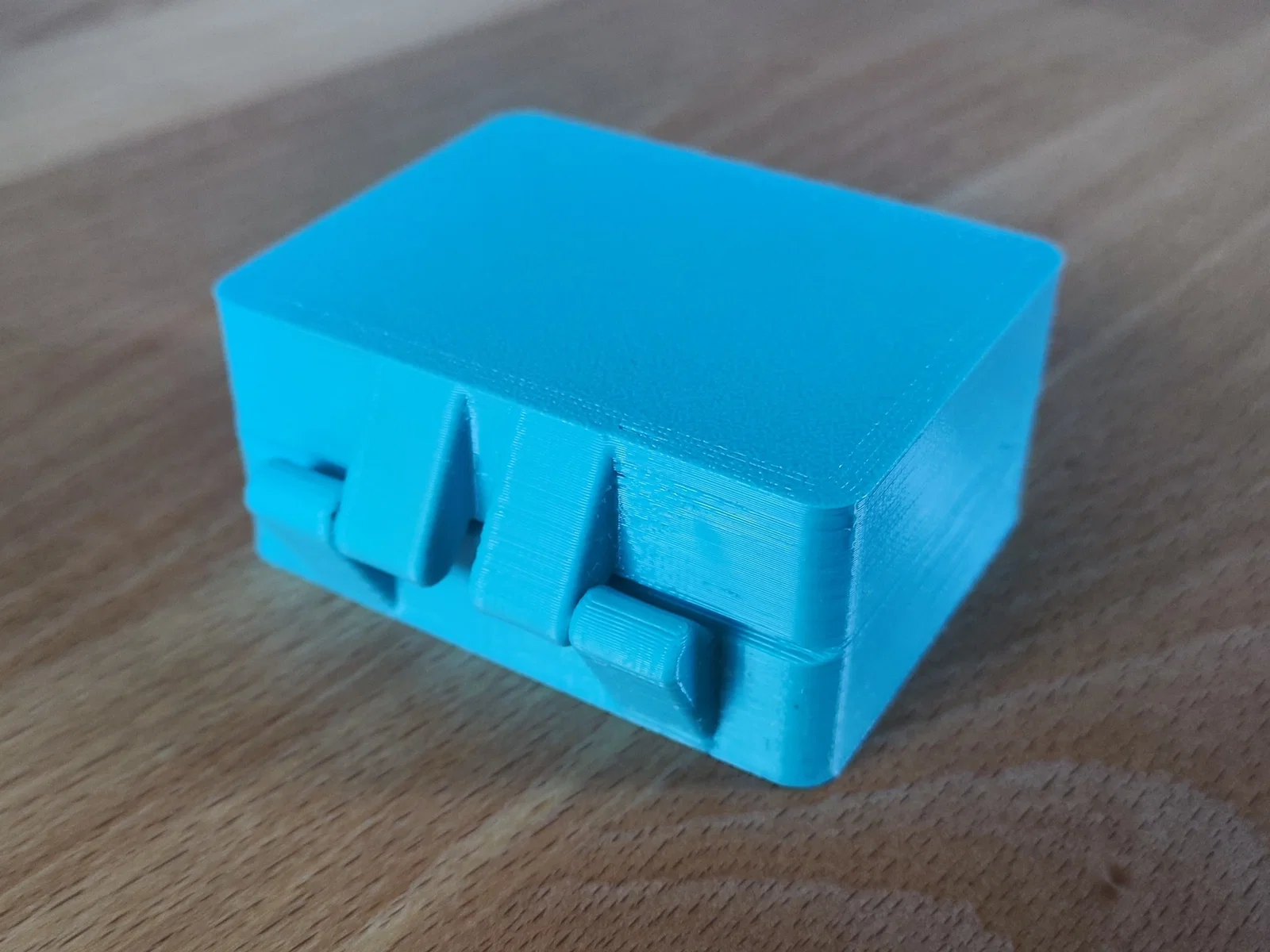

Hộp Nozzle Trơn (print-in-place, cho 25 nozzle MK8/V6/Volcano)

Đây là bản remix từ nozzlebox gốc, có thêm các tuỳ chọn phù hợp cho nozzle Volcano và MK8. Giống bản gốc, mẫu này print-in-place và được khoá bằng nam châm (6x2mm!) cùng với ốc M3x6 (hoặc ngắn hơn). Mẫu không có sẵn phần đánh dấu nào, để bạn có thể tự thêm một tờ giấy ghi chú — mình có đính kèm một file giấy với đúng kích thước để in ra.

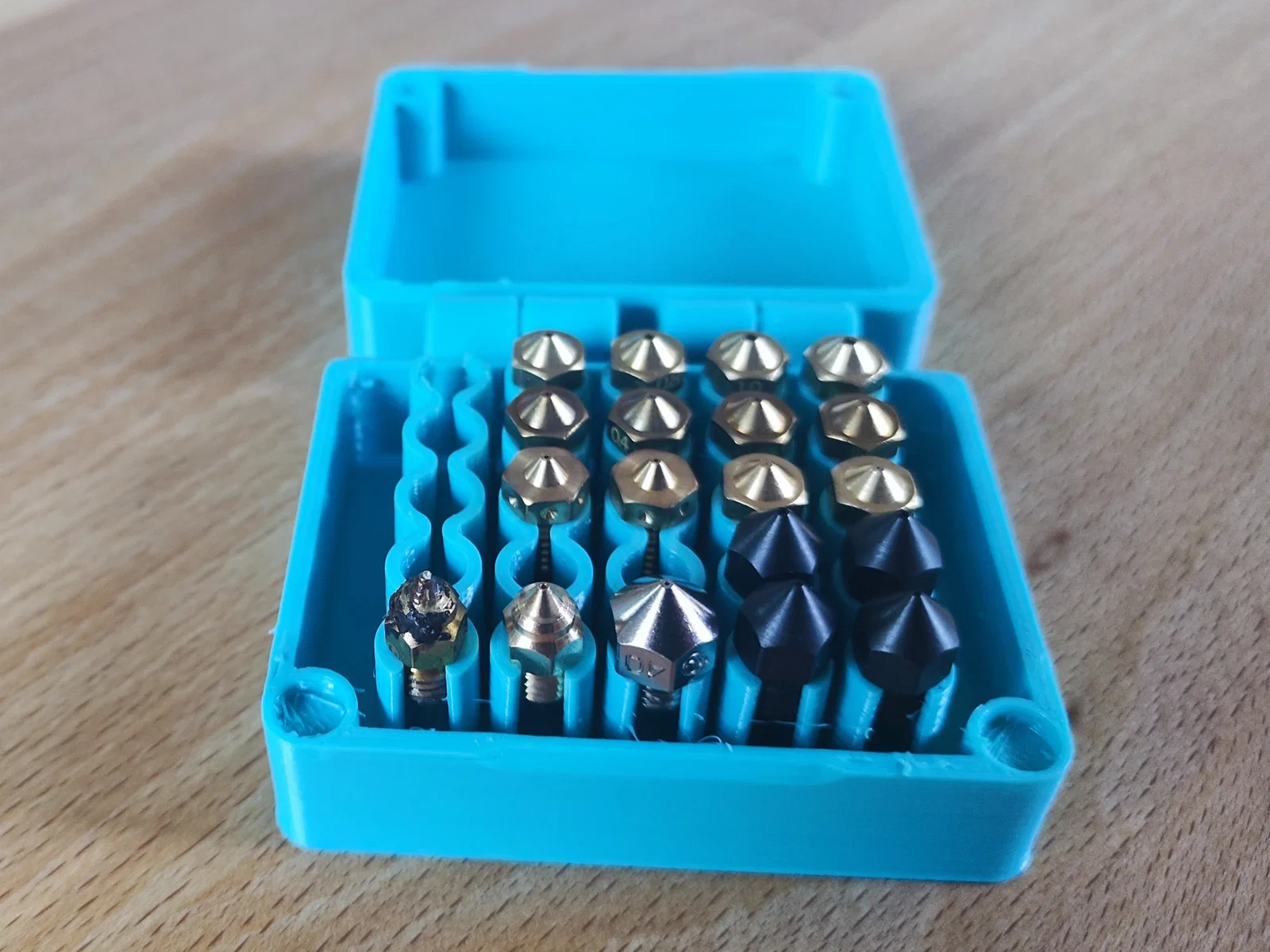

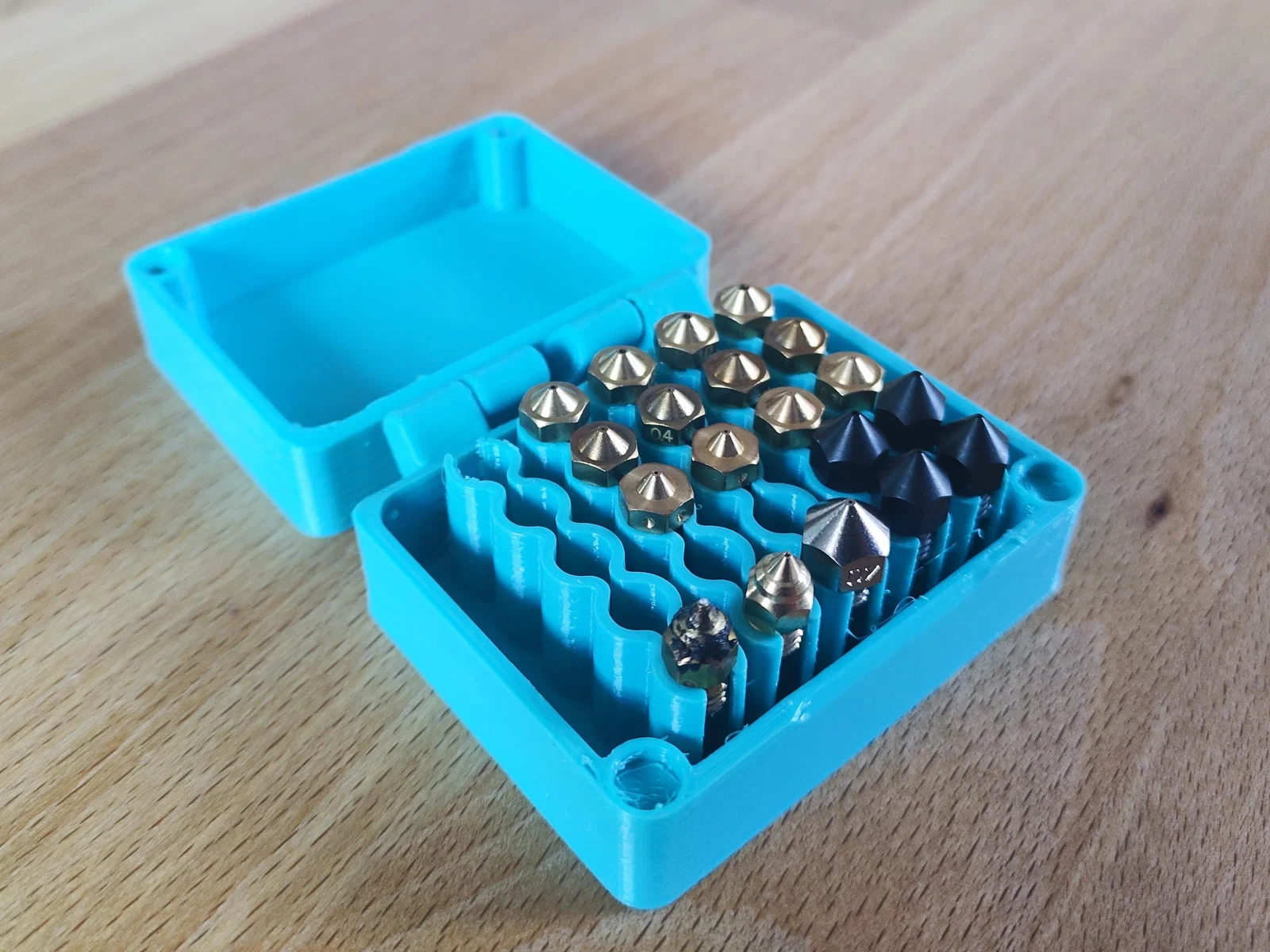

Cụm giữ nozzle được in nghiêng một góc để kể cả nozzle bị dơ cũng vẫn cho vào được – phần đáy của cụm cách nhau 7mm, còn phía trên là 6mm hoặc 5,8mm.

Cảm ơn rất nhiều @dodasch và @reemo vì model gốc và phần mô tả.

Nếu bạn muốn chỉnh sửa gì đó, cứ thoải mái dùng các Onshape Document

• Onshape Document có cả hai phiên bản từ @reemo (đường kính 6mm)
• 25 Nozzles Box Oneshape (V1 là đường kính 6mm, bản mới hơn là 5,8mm)
• 45 Nozzles Box Oneshape (đường kính 5,8mm)

Các tham số của hộp thì chỉnh khá dễ, nhưng phần tolerance và góc nghiêng chắc sẽ hơi khó hơn một chút.

In 3D (Printing)

• Layer height 0.2mm
• Flow phải canh cho chuẩn (có thể giảm flow của outer wall) để bản lề và phần bi (ball) in ra ổn
• Mình đã dùng …

Lắp ráp (Assembly)

• Ấn nam châm 6x2mm vào các lỗ ở phần đáy (mình có dùng chút keo 502 / superglue)
• Vặn ốc chìm M3x6mm countersunk vào phần đế của nắp (top part)

Cảnh báo (Warning)

• Mình chưa in bản “standard”, nhưng có giảm chiều cao của cụm giữ nozzle và cả cái hộp so với bản Volcano box.
• Mình không có nam châm 5x2mm, nên phiên bản này dùng 6x2mm. Nếu có nhu cầu, mình có thể làm thêm bản dùng 5x2mm.

Các phiên bản khác (Other Versions)

• Nozzle Box cho 45 nozzle (đường kính phía trên 6mm)

Quan trọng:

• Nhớ đăng “make” để mình thấy là mình không tốn công vô ích nha xD
• Nếu bạn có câu hỏi, ý tưởng, lo ngại hay góp ý gì thì cứ nhắn mình.
• Mình sẽ thêm các bản testprint trong vài ngày hoặc vài tuần tới để bạn không cần phải in nguyên cái hộp chỉ để thử xem cần đường kính phía trên loại nào. Mình khuyên dùng bản 5,8mm.
