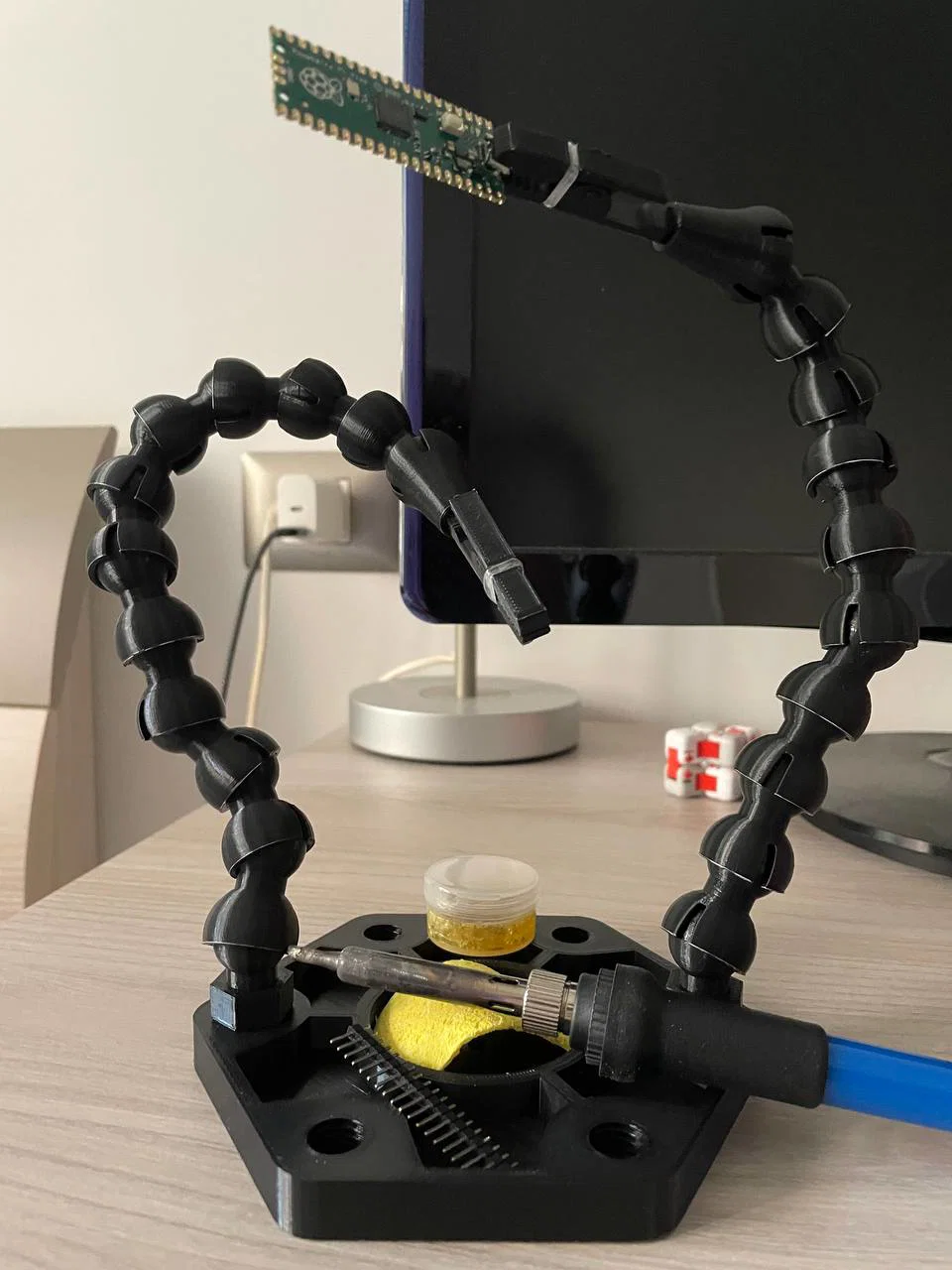

Trạm hàn với bracket linh hoạt (Soldering station with flexible brackets)

Đây là một trạm hàn (soldering station) linh hoạt và gần như hoàn toàn có thể 3D print. Một món “bồ” không thể thiếu cho những lần bạn ngồi hàn.

Muốn nói lời cảm ơn bằng một khoản ủng hộ một lần? Ủng hộ qua PayPal tại đây!

Edit: Mẫu ngàm gắn nhíp (tweezer attachment) đã được chỉnh sửa vì độ ma sát với chi tiết trước đó quá thấp, không đủ đỡ trọng lượng của vật đang được hàn. Tất cả các model có chứa chi tiết này đã được cập nhật.

Edit: Đã xử lý một vấn đề là với một số loại filament kém dẻo hơn, chi tiết ngàm gắn nhíp có xu hướng bị gãy.

Khuyến nghị khi in

• Layer height: 0.2mm;
• Infill: 15-20%
• Không cần supports (trừ chi tiết có ren dùng để nối bracket với đế. Trường hợp này nên in với phần sphere hướng lên trên, không đỡ phần ren nhưng đỡ phần đáy của khối lục giác)
• Khuyến nghị brim 4-6mm

Linh kiện cần thêm

• Dây thun nhỏ để nhíp có thể tự khép lại và luồn vào các khe được thiết kế sẵn. https://amz.run/76Dl

• Vít M3x06/M3x08 để bắt nhíp vào ngàm giữ của nó.

Lắp ráp

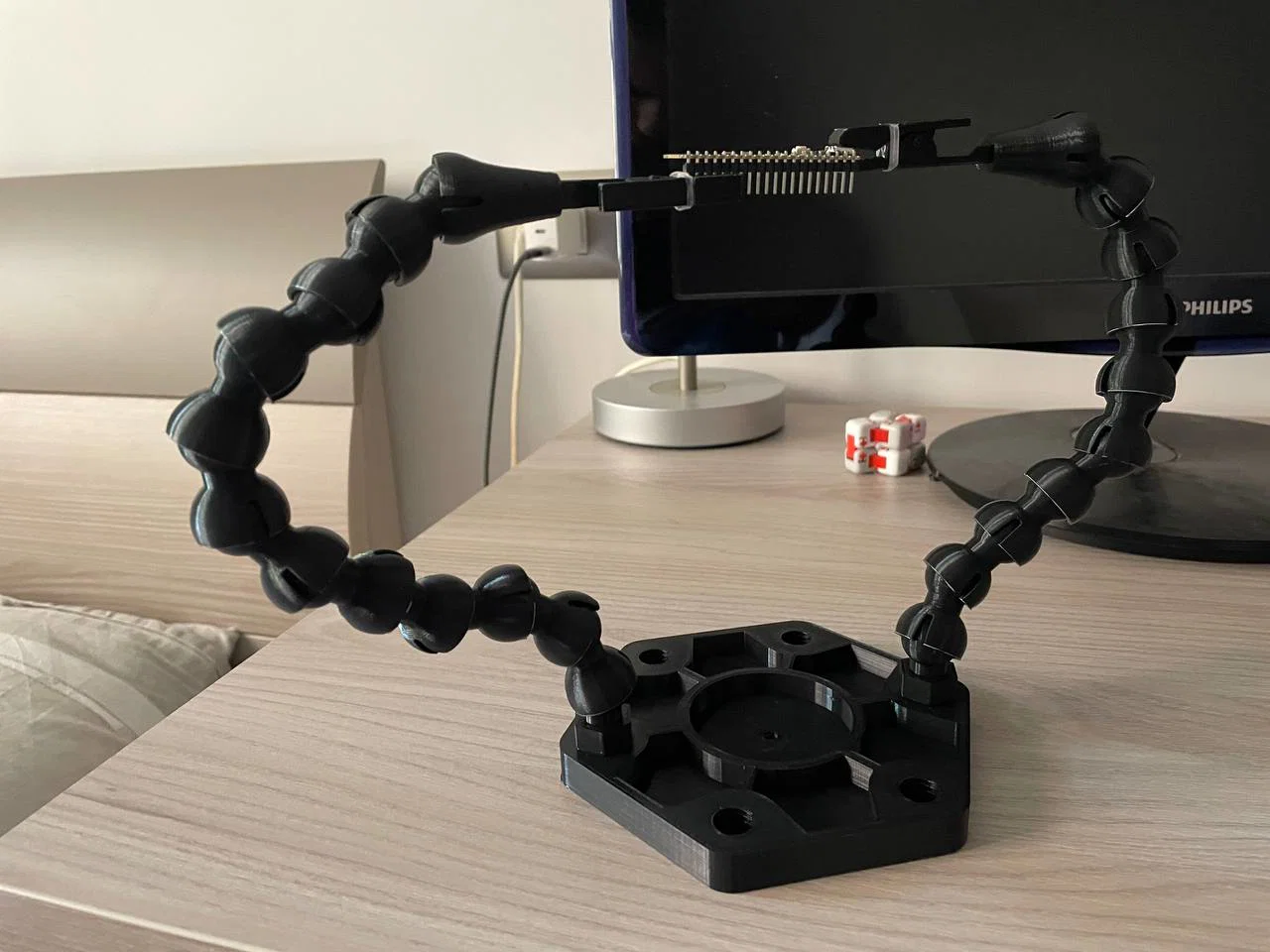

Mỗi thành phần của tay (arm) cần được lắp kiểu interlocking với thành phần ngay trước đó. Bạn có thể tạo tay dài/ngắn khác nhau bằng cách thay đổi số lượng thành phần lắp nối tiếp. Thành phần trên cùng sẽ là phần làm giá đỡ để gắn nhíp, và thành phần xa nhất trên tay sẽ là phần có ren để vặn vào đế.

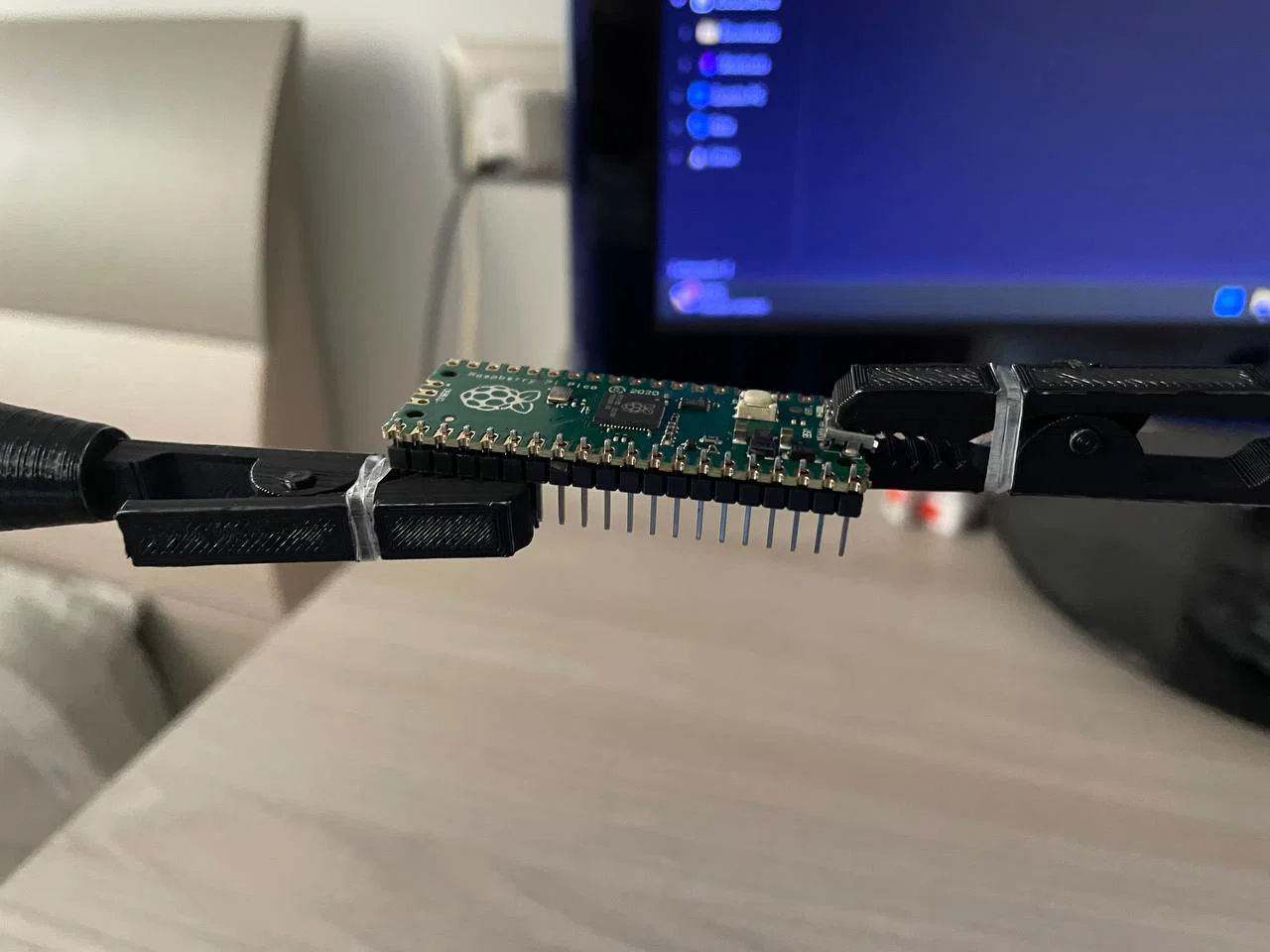

Nhíp được lắp bằng cách đặt mặt A lên trên mặt B rồi đưa ống trụ nhỏ đã in vào lỗ.

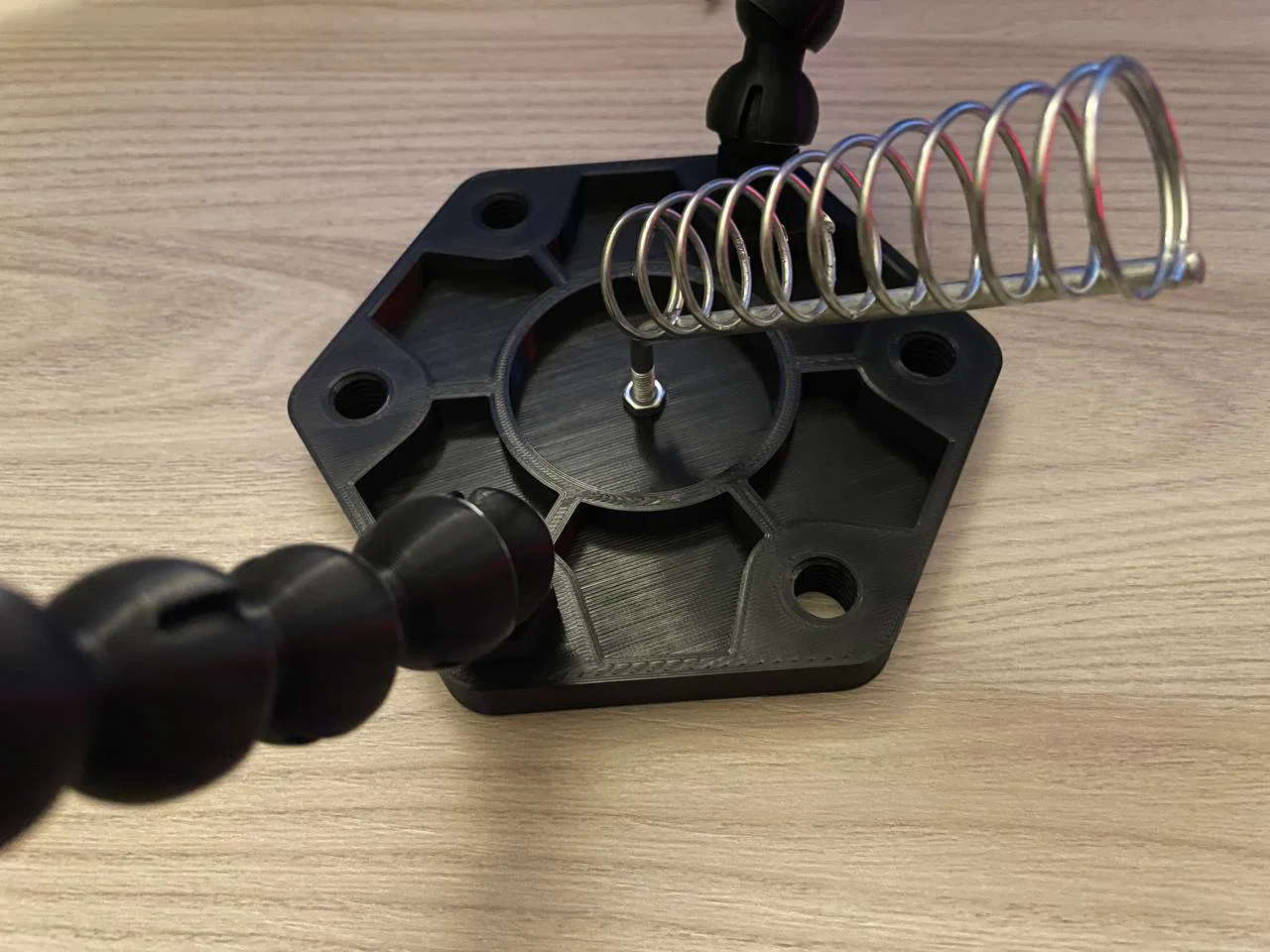

Bạn có thể gắn thêm giá đỡ mỏ hàn (soldering iron holder) bằng cách dùng lỗ ở giữa đế.

Model đã được cung cấp sẵn ở tư thế in tối ưu

Khuyến nghị mạnh là nên canh chỉnh (calibrate) máy in cho chuẩn trước khi in model này.

Lưu ý: Nếu bạn thấy ma sát giữa các khớp hơi lớn cũng đừng lo; khi bạn xoay/di chuyển tay một thời gian thì nó sẽ trơn hơn.
