Chốt khóa thay thế cho hộp cơm Igloo Little Playmate Maxcold 7Qt

Tác giả Danthe3DPrintingDad

Lượt tải
176
Lượt thích
4
Lượt coi
1.035

File 2 189,3 KB

  • Lunch_box_latch_v6_1777816634.stlSTL · 64,1 KB
  • Igloo_Little_Playmate_latch_1777816635.stepSTEP · 125,2 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Cách sửa đơn giản cho một chiếc hộp cơm quá xài ngon

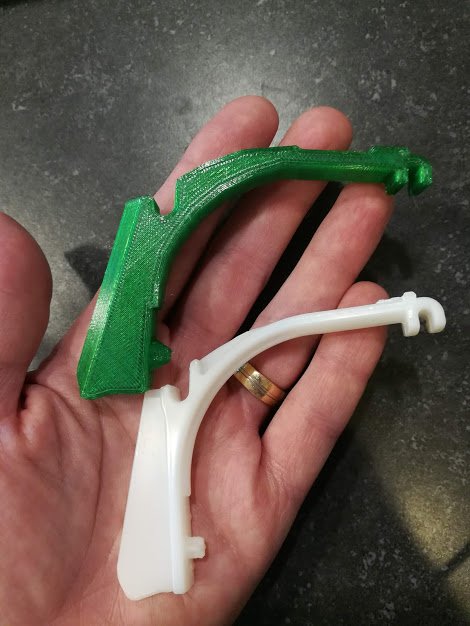

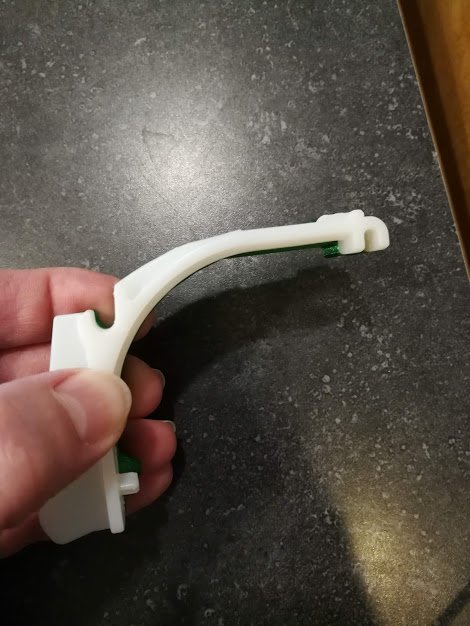

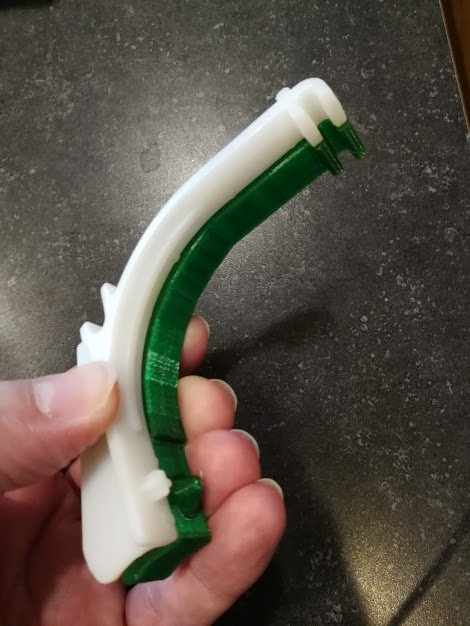

Hộp cơm giữ lạnh Igloo Little Playmate 7 quart rất tiện, nhưng cái latch thì dễ bị gãy. Lúc đầu mình còn dán keo lại được, nhưng sau đó mình thiết kế một bản thay thế cứng cáp hơn để xử lý dứt điểm. Lỡ cái này có bể nữa thì in cái khác là xong!

Dễ in

Mẫu này in không cần supports. Để ra đẹp nhất, bạn nên in bằng PLA, PLA+ hoặc PETG.

Hướng dẫn

  1. Bạn cần tháo hai cái nắp (caps) ở hai bên hộp cơm. Mình thấy dùng một cây tua vít mini mỏng là làm được việc này.
  2. Tháo hai nắp ra sẽ thấy ốc. Dùng tua vít đầu Phillips để tháo chúng.
  3. Khi đã tháo ốc, bạn có thể nhẹ nhàng nhấc nắp lên và vượt qua hai điểm xoay.
  4. Sau khi gỡ nắp, bạn sẽ thấy có lớp foam insulation ở phía trên. Ở phía gần latch nhất, cẩn thận rạch 2 đường thẳng qua lớp foam như trong hình.
  5. Dùng dao trét bột (putty knife) hoặc vật phẳng tương tự, nhẹ nhàng nạy và gỡ lớp foam ra khỏi keo dán. Khi đã bong khỏi keo, lấy miếng foam ra và nhớ giữ lại để lát gắn lại.
  6. Có một cái nút (button) giữ latch đúng vị trí. Hai bên nút có các gờ nhô ra để nút không dễ bật ra. Bạn cần bóp hai gờ này ở hai bên nút, đồng thời đẩy nút từ mặt dưới của nắp lên.
  7. Khi nút đã được đẩy lên, bạn sẽ dễ dàng nhấc nó ra từ phía trên.
  8. Phần latch lộ ra (thường có màu trắng ngà) có thể xoay rồi rút ra khỏi lỗ vừa mở.

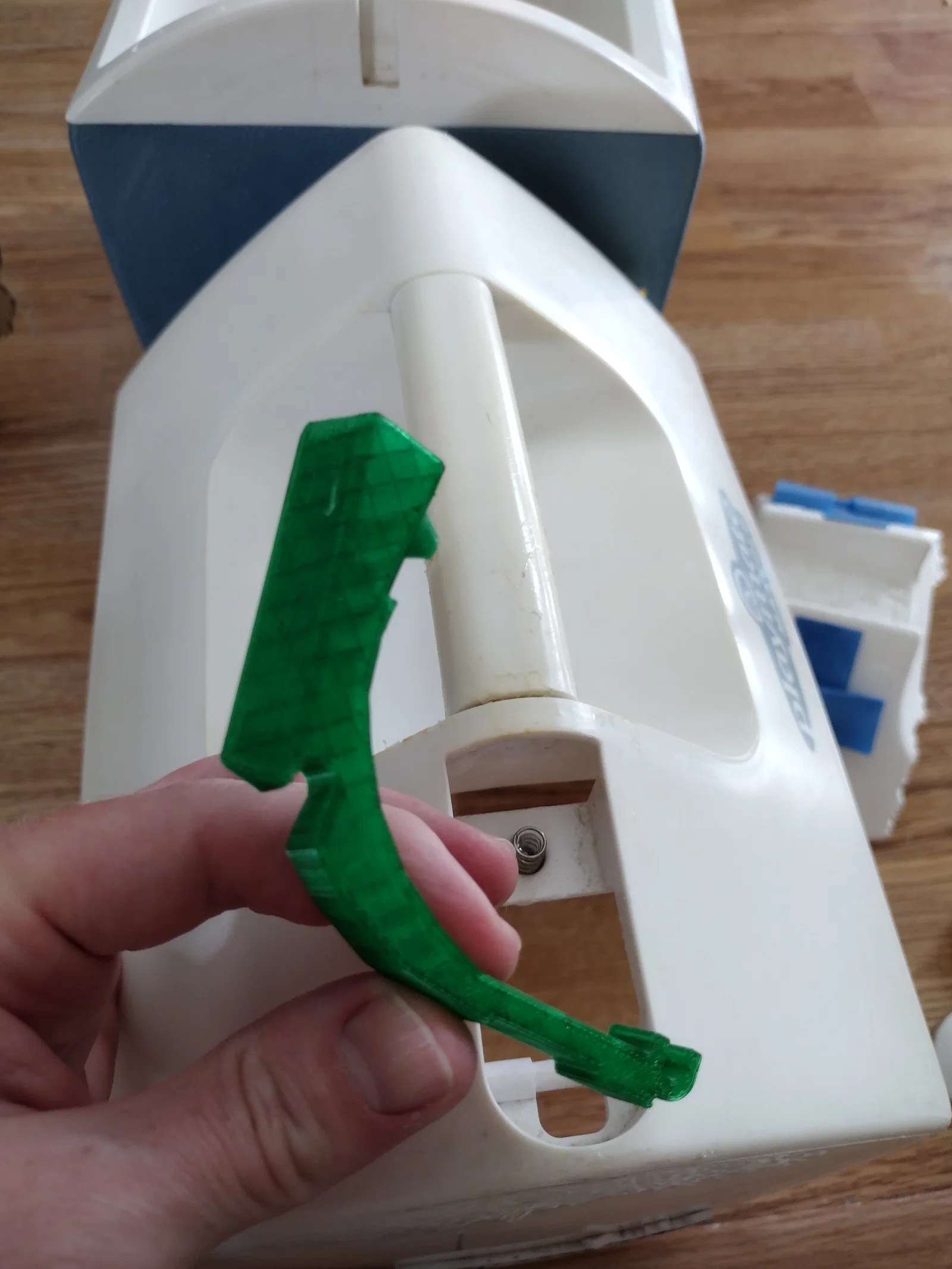

  9. Để thay bằng chi tiết đã in, hãy đưa phần gờ mỏng (thin extension) xuống lỗ lớn của nút trước, rồi đặt latch đã in vào đúng điểm xoay.
  10. Xoay latch quanh điểm xoay và canh cho phần nhô hình nón (conical protrusion) của latch đã in thẳng hàng với lò xo (spring) của hộp cơm.
  11. Trong khi giữ latch ở mặt dưới của nắp, gắn lại nút từ phía trên và ấn vào đúng vị trí.
  12. Để gắn lại miếng foam bạn đã cắt ra và để lần sau còn dễ bảo trì, hãy dán các vòng băng keo sơn (painter's tape) ở mặt foam tiếp xúc với nắp, rồi nhẹ nhàng ấn foam trở lại chỗ cũ. Các vòng băng keo sẽ giữ foam chắc chắn rất dễ.
  13. Lắp nắp lại theo chiều ngược lúc tháo. Trước tiên, đặt nắp vào đúng hai điểm xoay.
  14. Khi đã vào vị trí, từ từ đóng nắp rồi gắn lại ốc và siết chặt bằng tua vít đầu Phillips.
  15. Gắn lại hai nắp (caps), lưu ý vị trí dấu index trên nắp phải khớp với các lỗ trên nắp hộp và các ngàm nhỏ (clips) nằm theo chiều ngang. Canh đúng rồi ấn vào chỗ.
  16. Chúc mừng! Thùng giữ lạnh của bạn hoạt động lại bình thường và sẵn sàng chở cơm trưa tiếp.
