Bambu Lab P1P - Bộ vỏ bao kín "Vision"

Mua bộ Vision đầy đủ

Tôi đã hợp tác với VOXELPLA để tạo ra một bộ kit bao gồm các tấm acrylic, linh kiện in 3D, ốc vít và dụng cụ. Các nam châm và miếng chèn ren (threaded inserts) đã được lắp sẵn, nên bạn không cần mua thêm gì ngoài bộ kit này. Miễn phí vận chuyển tại Hoa Kỳ và gửi hàng ngay trong ngày.

• VOXELPLA (Hoa Kỳ)

Vision có giấy phép phi thương mại nghiêm ngặt, chỉ được phép bán nếu có giấy phép từ Hume Beam Engineering Solutions.

Hỗ trợ

Tất cả các bản thiết kế và bản mod của tôi trên Printables đều miễn phí để sử dụng và tùy biến. Chúng có giấy phép phi thương mại. Nếu bạn thích thiết kế này hoặc bất kỳ thiết kế nào khác của tôi, bạn có thể gửi tặng tôi một khoản phí nhỏ thông qua liên kết dưới đây. Cảm ơn bạn :)

https://www.paypal.me/humebeamengineering

Đánh giá trên Youtube

ModBot (nhảy đến phút 5.00)

Giới thiệu

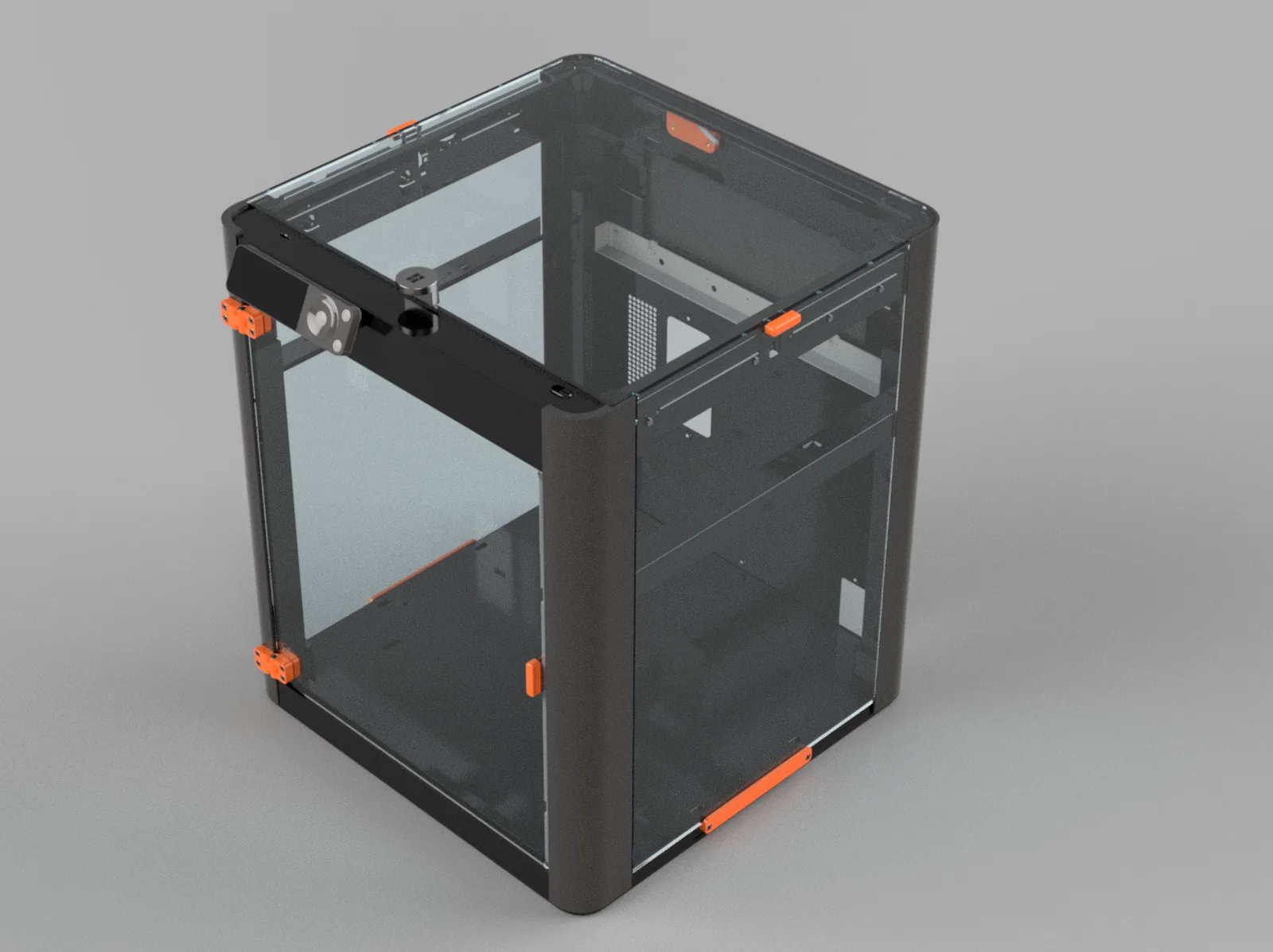

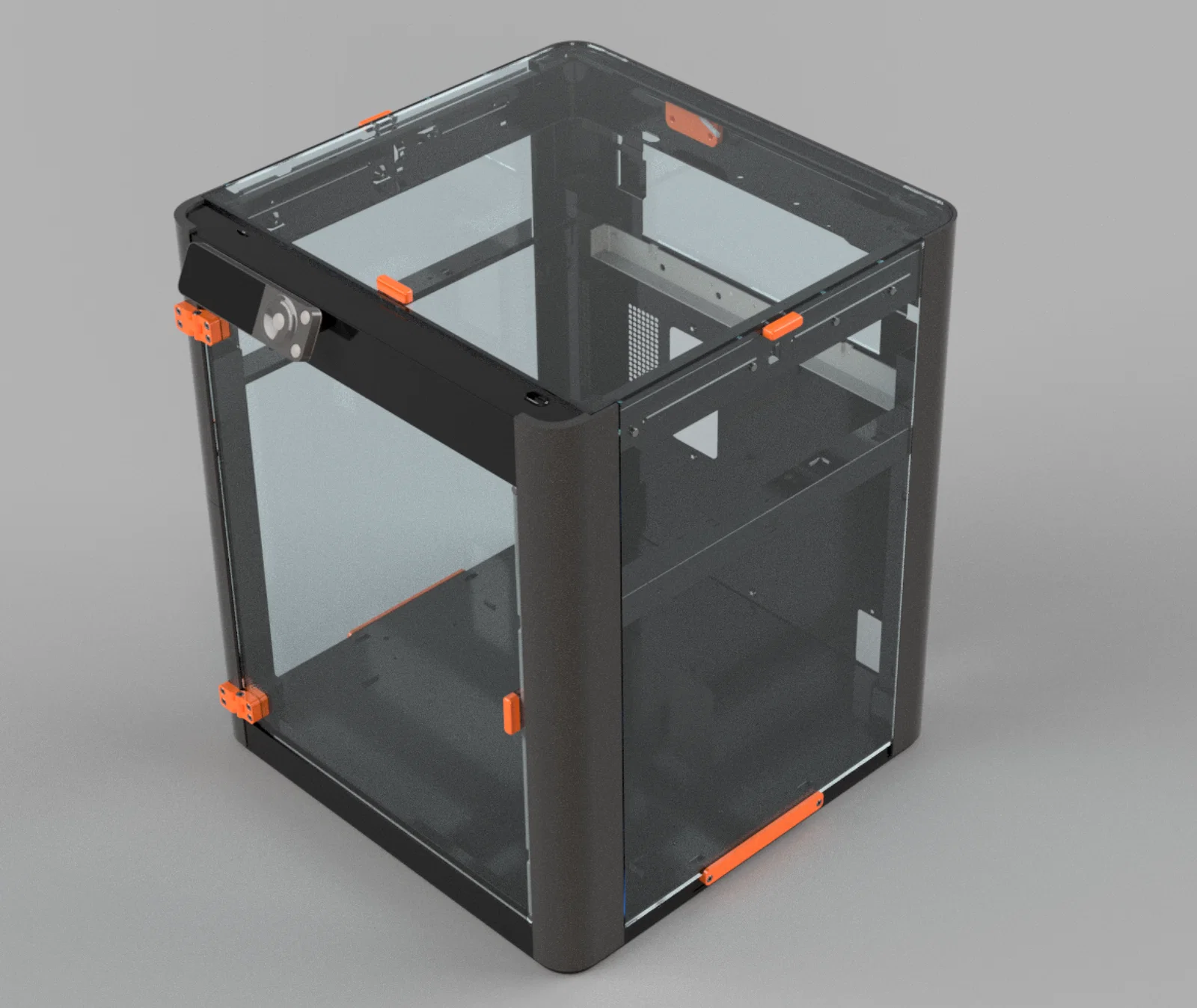

Vision là bộ vỏ bao kín có độ hiển thị cao dành cho Bambu Lab P1P, cho phép in hoàn toàn không cần hỗ trợ (support), với các cạnh bằng nam châm (tấm PC hoặc Acrylic dày 3 mm, tùy chọn 4 mm với nắp 4.5 hoặc 6 mm) giúp tháo lắp nhanh chóng khi cần in PLA chẳng hạn. Thiết kế này cũng giúp việc bảo trì máy dễ dàng hơn.

Các linh kiện in được lắp bằng các miếng chèn nhiệt M3 tiêu chuẩn (M3x5,7 mm), ốc lục giác đầu trụ và một số ốc vít đầu bằng cho phần tay cầm. Hãy xem danh sách vật tư (BOM) bên dưới.

Bộ vỏ này tương thích với nắp kính phía trên của Bambu Lab X1C nguyên bản, tuy nhiên tôi cũng cung cấp bản vẽ (DXF) để bạn tự cắt tấm PC nếu muốn. Nếu bạn dự định đặt bộ AMS lên trên, tôi khuyên bạn nên dùng nắp kính của X1C.

LƯU Ý: Nhiều người hơi bối rối về điểm này nhưng nắp kính trên được đặt lên trên các mảnh góc, các mảnh đỡ giữa/sau và lên mặt trước của P1P. Lý do là để cho phép sử dụng nắp kính cường lực X1C nguyên bản vốn thường quá lớn/sâu đối với P1P. Đây không phải lỗi, đó là thiết kế có chủ đích. :)

Điều quan trọng nữa là phải dùng ốc vít đầu bằng cho tay cầm và phần phía sau của bản lề, thông tin chi tiết có trong hướng dẫn ở cuối.

Mua tấm nhựa (panels)

Nếu bạn muốn mua tấm nhựa, bạn có thể mua từ NetLaser, LaserFoundry hoặc Bluerolls (các nhà bán lẻ được ủy quyền *). Các tấm này đã được cắt sẵn và khớp hoàn hảo với thiết kế:

• LaserFoundry (Hoa Kỳ)

* Một phần lợi nhuận từ mỗi đơn hàng sẽ được đóng góp để giúp phát triển thiết kế này và các dự án khác của tôi.

Mua linh kiện đã in sẵn

Các linh kiện in sẵn hiện có tại MatterHackers (nhà bán lẻ được ủy quyền *) với giá rất phải chăng, bao gồm miễn phí vận chuyển tại Mỹ:

• MatterHackers (Hoa Kỳ)

* Một phần lợi nhuận từ mỗi đơn hàng sẽ được đóng góp để giúp phát triển thiết kế này và các dự án khác của tôi.

Sản phẩm từ cộng đồng

Dưới đây là một số hình ảnh thực tế từ người dùng. Cảm ơn mọi người đã chia sẻ!

Tác phẩm của phobus

Tác phẩm của Chasers

Tác phẩm của Ayntraxt

Tác phẩm của joshmurrah

Tác phẩm của Exciting7855

Tác phẩm của GekkeGengis

Tác phẩm của Chinaquads:

Hình ảnh minh họa

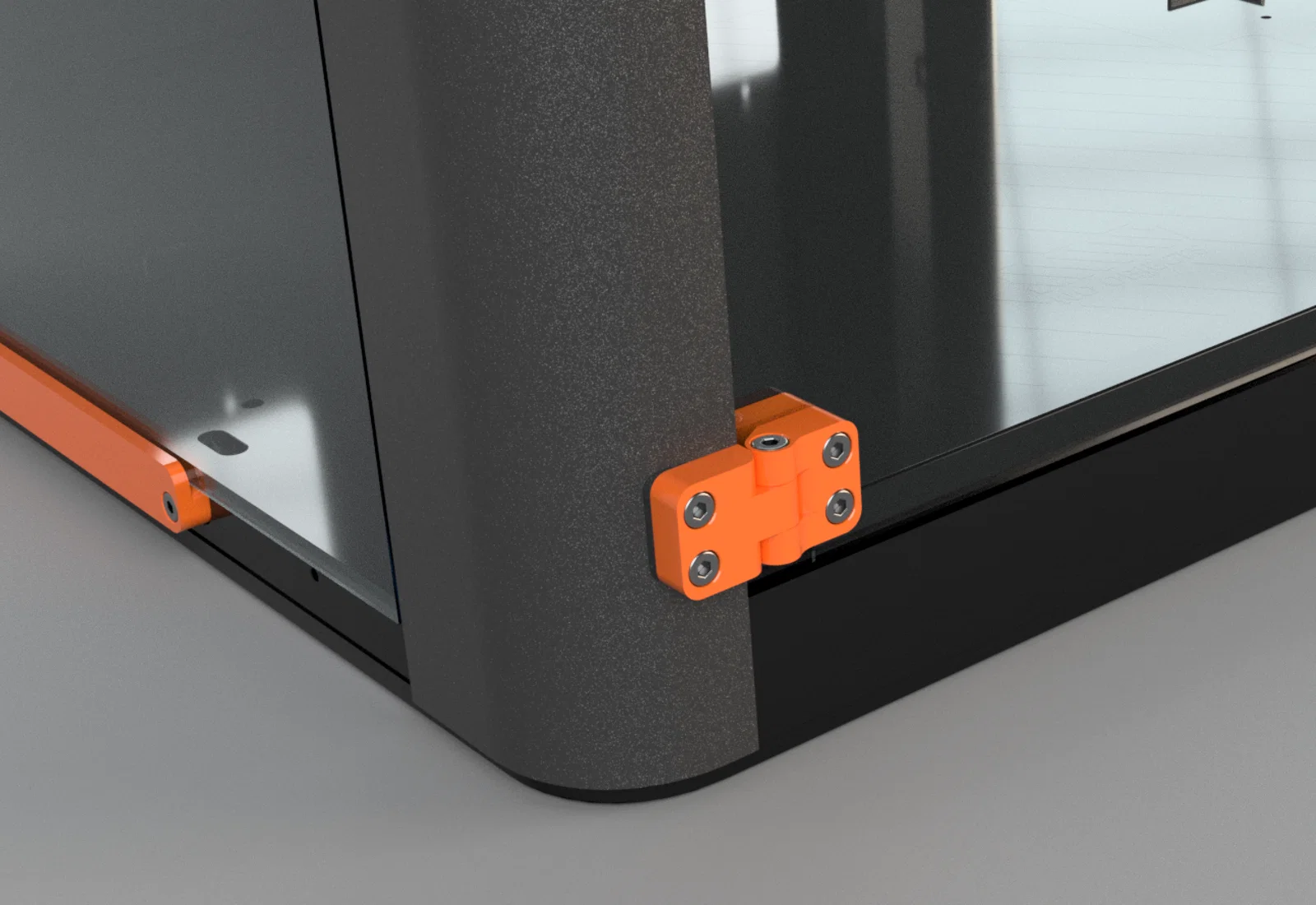

Bản lề rất dễ lắp đặt, dùng ốc M3 đầu trụ và miếng chèn nhiệt.

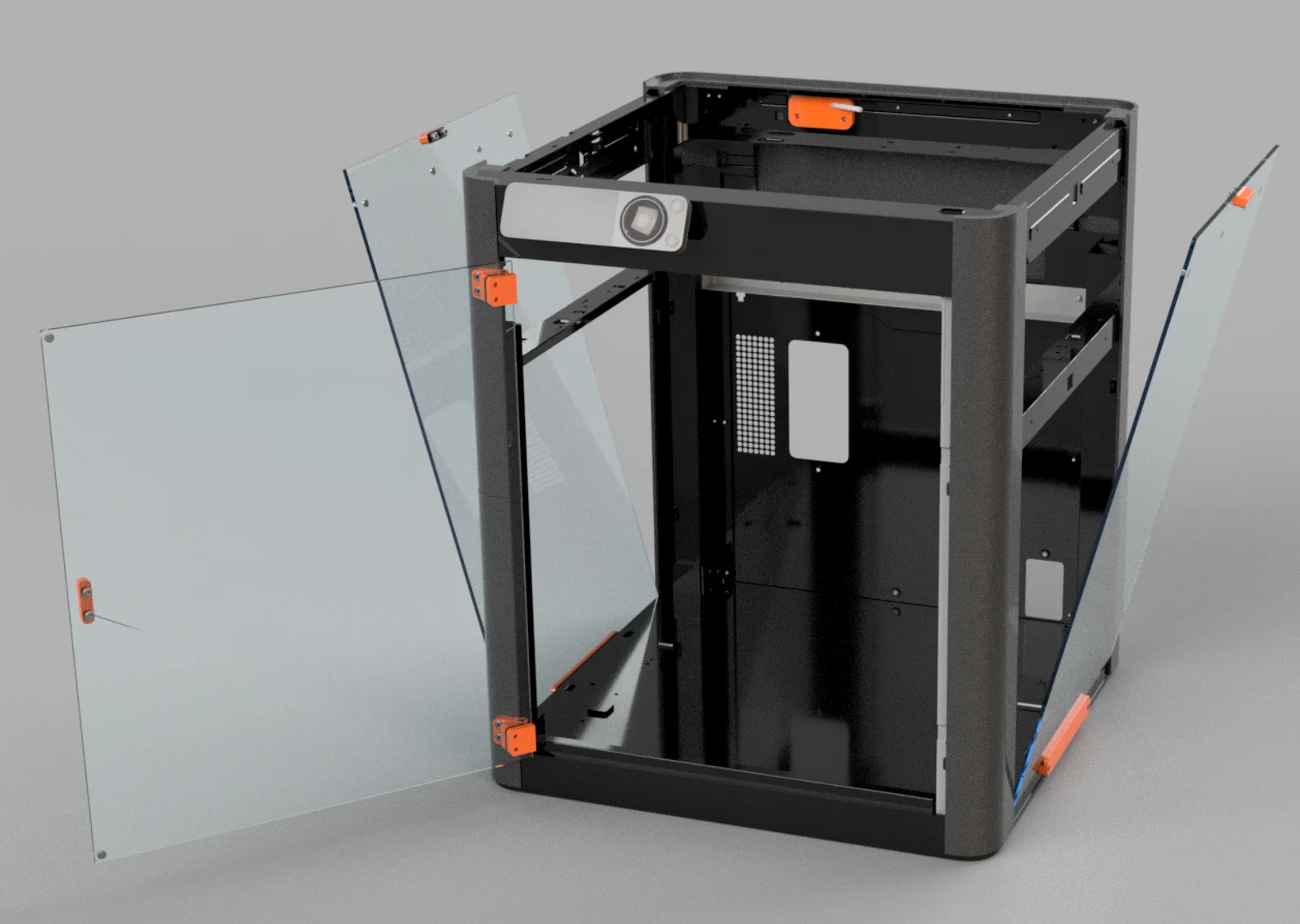

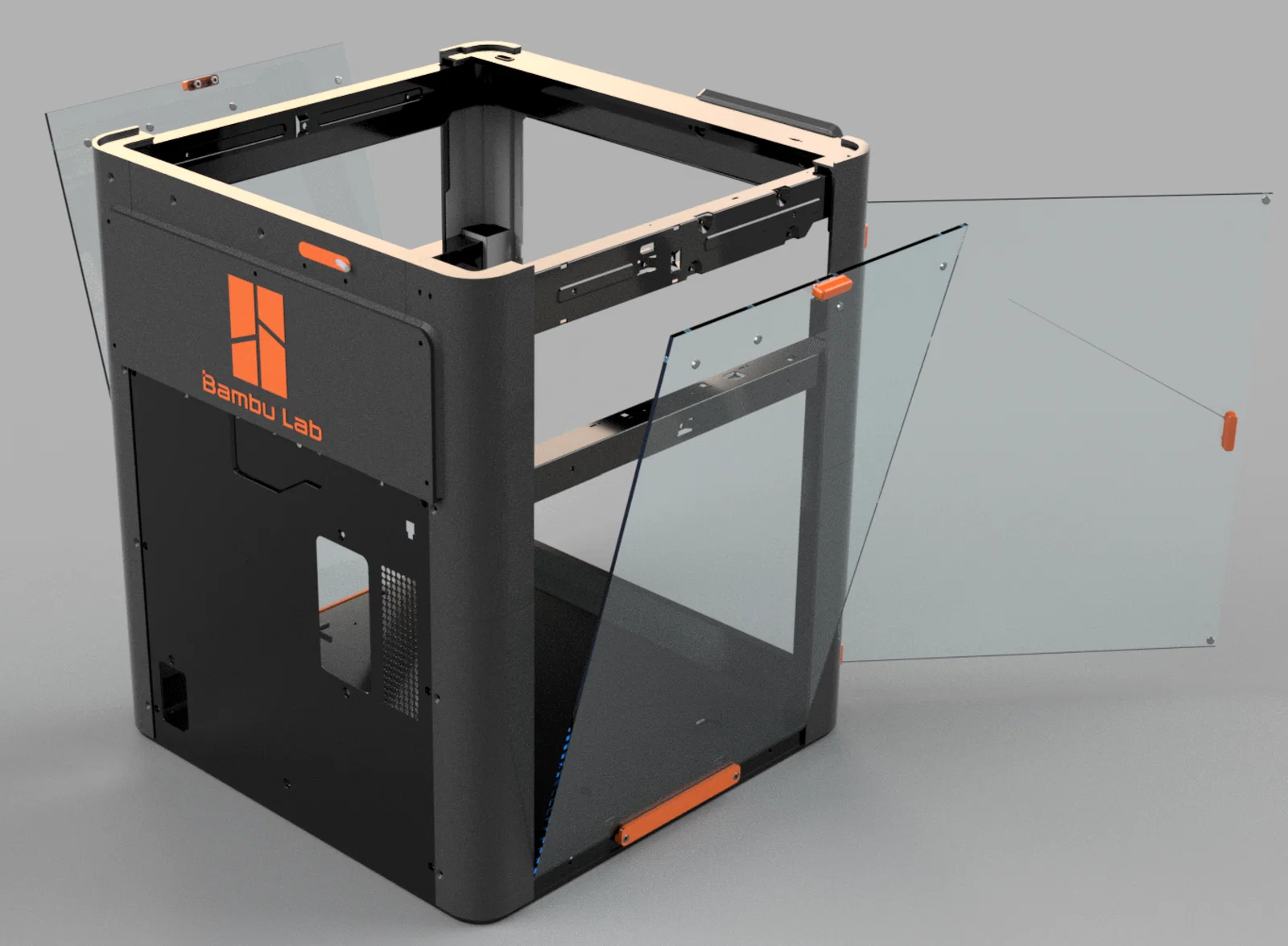

Các cạnh được gắn bằng nam châm, dễ dàng gắn vào và tháo ra trong vài giây.

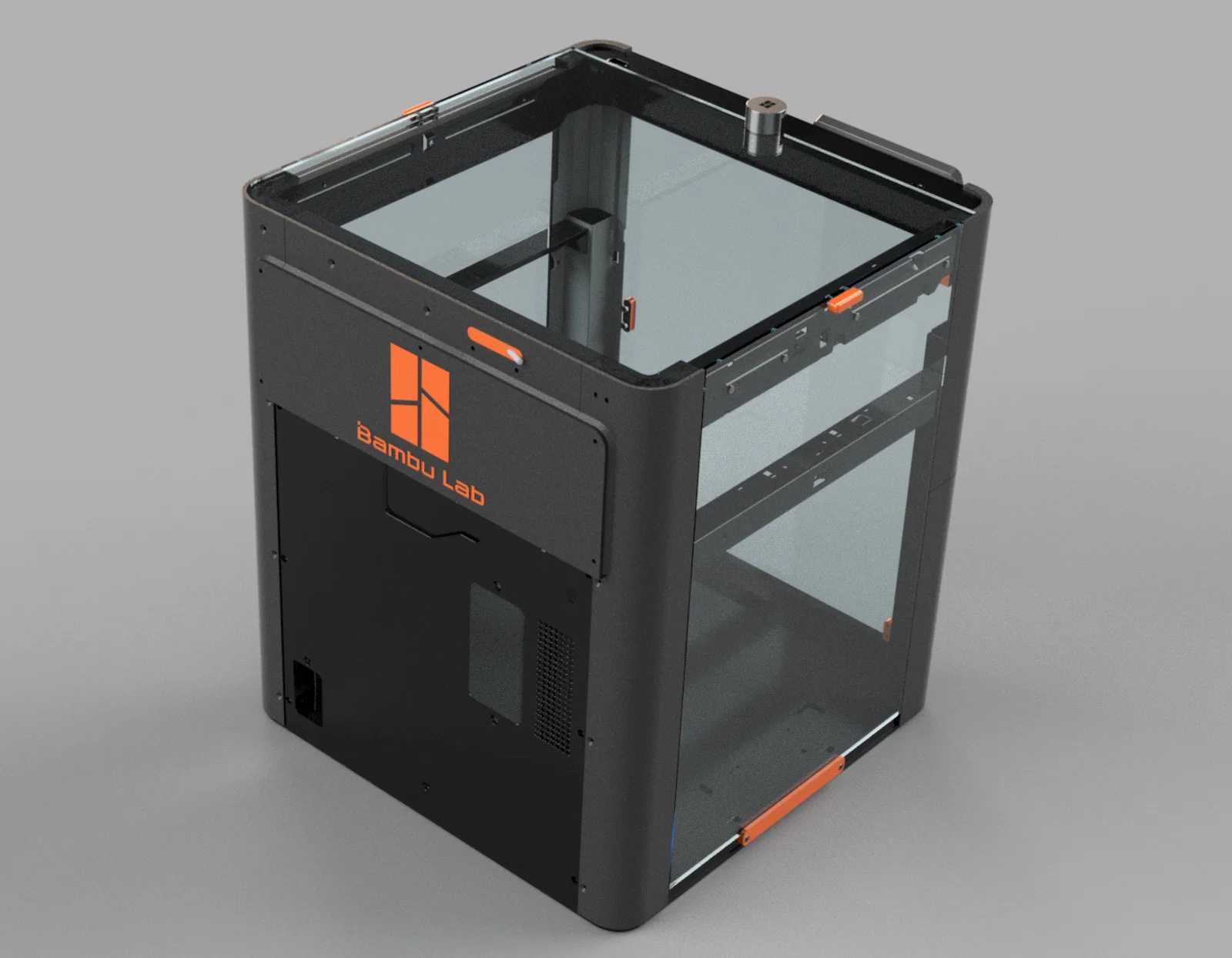

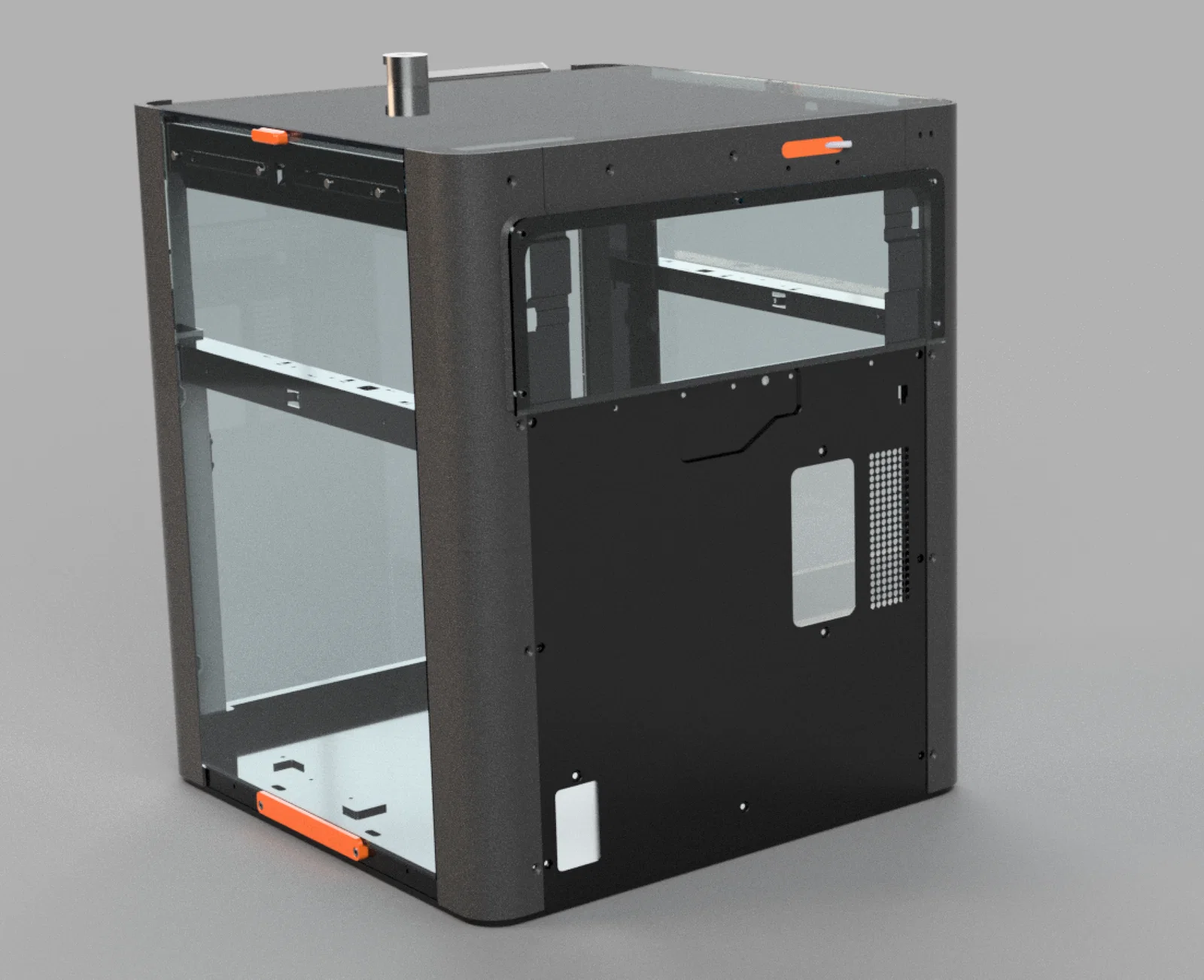

Tấm phủ phía sau có thể được in ra hoặc dùng tấm PC (sẽ cung cấp bản vẽ DXF).

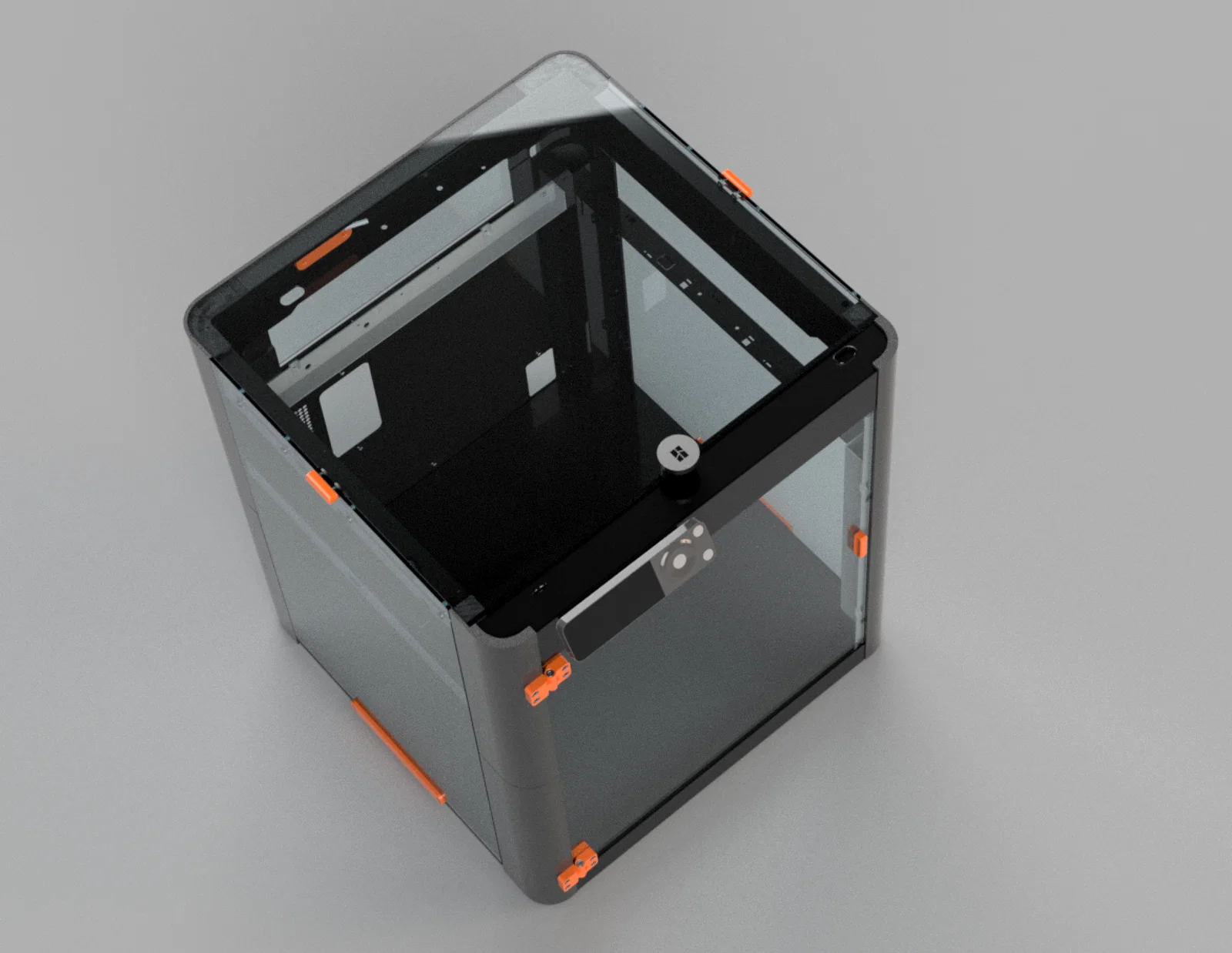

Bạn có thể chọn dùng nắp kính Bambu Lab X1 hoặc tấm PC.

Thiết lập in (Print Settings)

Tôi khuyến nghị nên dùng ít nhất 3 lớp tường (walls), 3 lớp mặt trên/dưới và độ đặc (infill) từ 20% trở lên. Ngoài ra, việc dùng phần chân đế (brim) đủ rộng là rất cần thiết để đảm bảo độ bám bàn in, vì hầu hết các bộ phận đều mỏng và cao. Các file cao nên in từng cái một. Để đạt hiệu quả tốt nhất, tôi khuyên dùng Vision Miner Nano Polymer.

Lưu ý: Nếu bạn thấy cảnh báo file 3MF không xuất phát từ Bambu Lab thì cứ bỏ qua, chúng được xuất từ phần mềm thiết kế của tôi.

Hình ảnh / Video

Chưa có video cho bản này nhưng nó tương tự và tinh chỉnh hơn bản tôi thiết kế cho QIDI X-Max, dưới đây là video ngắn:

Cập nhật ngày 11 tháng 2

• Phản hồi tuyệt vời từ joshmurrah, người đã chỉ ra rằng nếu bạn đặt AMS lên trên, trọng lượng của AMS sẽ làm cong tấm PC phía trên. File in mới: top-glass-support-print-2pcs-1.5.3mf, chỉ cần dùng băng dính hai mặt để gắn nó vào vỏ. Cảm ơn josh!

Cập nhật ngày 27 tháng 1

Phiên bản beta công khai đầu tiên đã phát hành, để tránh nhầm lẫn từ giai đoạn thử nghiệm riêng, phiên bản công khai đầu tiên được đặt tên là v1.5.

Vui lòng xem đây là bản beta/chưa được thử nghiệm kỹ và lưu ý rằng có thể có các lỗi nhỏ hoặc các chỉnh sửa sẽ được cập nhật trong vài ngày tới, mặc dù tôi nghĩ hầu hết các vấn đề đã được giải quyết.

Cảm ơn tất cả những người thử nghiệm đã phản hồi cho tôi trong vài ngày qua, nó cực kỳ hữu ích, đặc biệt gửi lời cảm ơn đến suit, joshmurrah, Chris Epp, Florian Skowronek, tallaustin và Thomfeijts. Tôi chắc chắn đã bỏ sót ai đó (xin lỗi nhé).

Nếu bạn phát hiện bất kỳ vấn đề nào, vui lòng để lại tin nhắn và tôi sẽ đăng bản sửa lỗi sớm nhất có thể.

Danh sách vật tư (BOM)

Tôi mua hầu hết linh kiện máy in 3D từ các cửa hàng uy tín trên AliExpress. Vận chuyển từ Trung Quốc mất một thời gian nhưng chất lượng rất tốt và giá cả hợp lý. Tôi có thể thêm các cửa hàng khác vào BOM sau này, nhưng việc cập nhật liên tục rất tốn thời gian nên tôi sẽ cố gắng giữ ngắn gọn.

Hầu hết các bộ phận ở đây bạn cũng có thể tìm thấy trên Amazon và eBay.

Nếu các liên kết không hoạt động, hãy tắt trình chặn quảng cáo hoặc sử dụng VPN.

Sợi nhựa (Filament)

Tất cả các bộ phận in tiêu tốn chưa đến 700 gram và mọi thứ đều in mà không cần hỗ trợ. Tôi khuyên bạn nên sử dụng PETG, ABS hoặc ASA nếu có thể. Tôi đang in vỏ bao của mình bằng Prusament Galaxy Black ASA và Prusament Orange ASA.

Ốc vít

Bạn cần cả ốc lục giác (hex bolts / socket head) và ốc M3 đầu bằng (flat head). Đối với tay cầm, bắt buộc phải dùng ốc đầu bằng để nắp đậy được kín khít.

Cạnh trái:

• 2 x ốc M3 12mm lục giác - cho giá đỡ dưới mặt kính.
• 5 x ốc M3 6mm lục giác - cho góc trước bên trái.
• 1 x ốc M3 6mm lục giác - cho góc sau bên trái.
• 2 x ốc M3 8mm đầu bằng - cho tay cầm.

Cạnh phải:

• 2 x ốc M3 12mm lục giác - cho giá đỡ dưới mặt kính.
• 5 x ốc M3 6mm lục giác - cho góc trước bên phải.
• 1 x ốc M3 6mm lục giác - cho góc sau bên phải.
• 2 x ốc M3 8mm đầu bằng - cho tay cầm.

Phía sau:

• 8 x ốc M3 6mm lục giác - cho tấm phía sau và dẫn hướng PTFE.

Phía trước:

• 4 x ốc M3 8mm lục giác - cho bản lề gắn vào các tấm góc.
• 2 x ốc M3 16mm lục giác - cho trục bản lề.
• 4 x ốc M3 6mm đầu bằng - để bắt kính trước vào bản lề.
• 2 x ốc M3 8mm đầu bằng - cho tay cầm.

Phía trên:

• 2 x ốc M3 8mm đầu bằng - cho tay cầm.

Tóm lại, bạn cần số ốc vít sau:

• 4 x ốc M3 12mm lục giác
• 20 x ốc M3 6mm lục giác
• 4 x ốc M3 8mm lục giác
• 2 x ốc M3 16mm lục giác
• 12 x 8 mm M3 đầu bằng

Với ốc lục giác, tốt nhất nên mua bộ dưới đây:

Bộ 1100 ốc lục giác M3

Ốc đầu bằng cho tay cầm và bản lề có thể mua ở cửa hàng này:

[Ốc M3 đầu bằng](<https://s.click.aliexpress.com/e/_DdZwSPZ >)

Miếng chèn nhiệt (Heated Inserts)

Bạn sẽ cần khá nhiều miếng chèn nhiệt M3, kích thước tiêu chuẩn (M3x5,7 mm). Thường được bán theo gói 50 hoặc 100 cái.

Tôi sử dụng loại này:

Threaded inserts - M3 tiêu chuẩn 100 cái

Cần có mỏ hàn để lắp miếng chèn vào linh kiện in.

Nam châm

Cần 10 viên nam châm Neodymium kích thước 6 x 3 mm. Bạn có thể mua tại đây:

Nam châm Neodymium 6 x 3 mm

Tấm Polycarbonate

Tôi khuyên bạn nên dùng tấm PC (polycarbonate) 3 mm thay vì acrylic vì chất liệu này bền hơn, chống trầy xước tốt hơn và quan trọng hơn là chịu nhiệt và chống cháy.

Nếu dùng tấm acrylic, hãy cẩn thận khi lắp nam châm vì tấm acrylic dễ bị nứt.

Nếu bạn có thể tự cắt tấm nhựa, bạn có thể tiết kiệm chi phí, nếu không có thể dùng dịch vụ trực tuyến để đặt hàng theo bản vẽ.

• Kunststoffplattenonline.de (Đức)
• SendCutSend (Mỹ)

File DXF đã bao gồm trong tệp zip phía trên. Bạn cũng có thể dùng tấm 4 mm, chỉ cần in bản lề và giá đỡ khác (đã có trong file zip).

Tùy chọn khác

Tôi rất khuyên dùng bánh răng đùn (Extruder Gears) nano của FYSETC, tôi dùng cho tất cả máy Bambu của mình, giá rẻ và cải thiện hơn hẳn so với bánh răng gốc:

• Bánh răng cho Bambu X1/P1P/P1S CNC Nano Coating

Ngoài ra, các bàn in PEI là lựa chọn tuyệt vời.

• ENERGETIC PEI hai mặt
• Bàn in PEI
• Bộ lục giác (1.5 mm - 3.0 mm)

Hướng dẫn lắp đặt

Sau khi in xong, hãy lắp miếng chèn nhiệt vào các vị trí đã chỉ định. Dùng mỏ hàn nhấn nhẹ nhàng vào linh kiện in.

Mặt trước trái dưới

Mặt trước trái trên

Mặt trước phải dưới

Mặt trước phải trên

Mặt sau trái trên

Mặt sau phải trên

Mặt sau trên

Dẫn hướng PTFE

Tiếp theo, lắp các mảnh góc vào với nhau.

Sau khi lắp xong 4 mảnh góc, gắn chúng vào 4 góc của máy in bằng ốc M3 6 mm.

Chú ý! Lỗ ốc phía trên của mỗi mảnh góc đã có ren sẵn, không cần dùng miếng chèn nhiệt, chỉ cần bắt ốc M3 6 mm vào.

Các tấm phía sau được trượt vào và khớp cố định, không cần ốc vít ở phần này. Phần trên được cố định bằng ốc M3 giống như mặt trước.

Lắp đặt phía sau

Bản lề

Bản lề được bắt vào tấm trước trái bằng ốc M3 8 mm đầu trụ:

Phía sau bản lề phải có hai miếng chèn nhiệt M3:

Phần trục bản lề dùng ốc M3 16 mm. Ốc M3 6 mm đầu bằng giữ tấm kính trước vào bản lề.

Bạn có thể dùng bản lề rời để dễ dàng nhấc cửa trước ra:

Giá đỡ dưới mặt kính

Tay cầm được lắp vào các tấm kính, dùng ốc đầu bằng M3 6 mm là tốt nhất để không bị cộm.

Tiếp theo, lắp các mảnh nhựa phía trên nơi kính tựa vào.

Cuối cùng, gắn nam châm 6 x 3 mm vào các tấm PC và lắp vào máy. Nếu nam châm hơi chặt, hãy dùng mũi khoan 6 mm để nới rộng lỗ một chút.

Nếu bạn đặt bộ AMS lên trên, trọng lượng của nó có thể làm cong tấm PC, hãy dùng băng dính hai mặt để cố định thêm linh kiện in vào vỏ máy.

Hoàn thành!

Có một số bản mod hữu ích để ngăn ống PTFE cọ xát vào kính:

Cập nhật: Bambu Lab hiện đã bán xích cáp (drag chain) tương thích cho cả X1 và P1P, tôi khuyên bạn nên sử dụng nó.
