Ultimate Plane Launcher – Bộ Phóng Máy Bay Giấy

Mình có thêm một cái đế (base) có lỗ để bắt vít M3. Dùng khi các chốt (pins) trên Base tiêu chuẩn của bạn không khít hoặc bị gãy khi in.

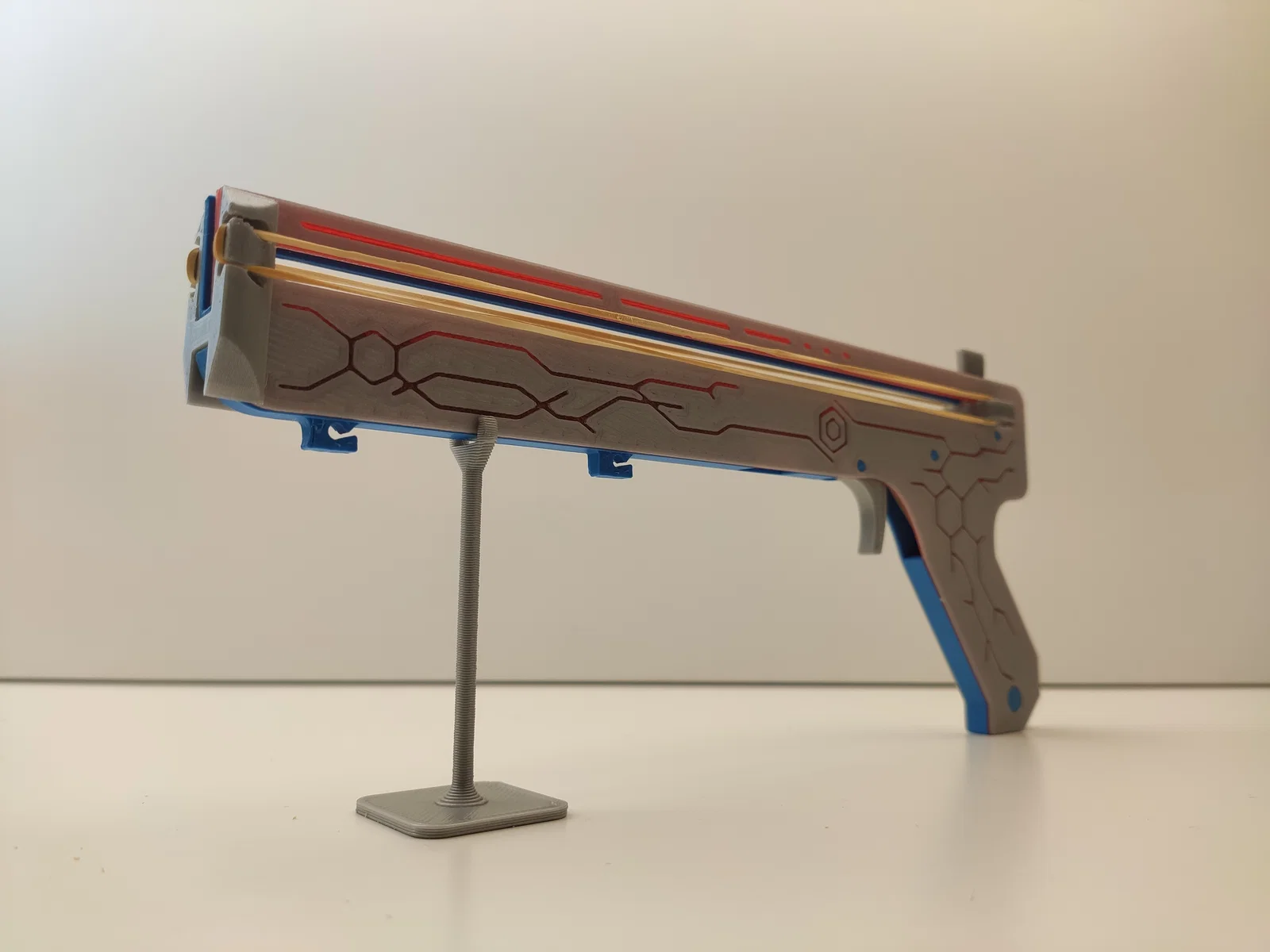

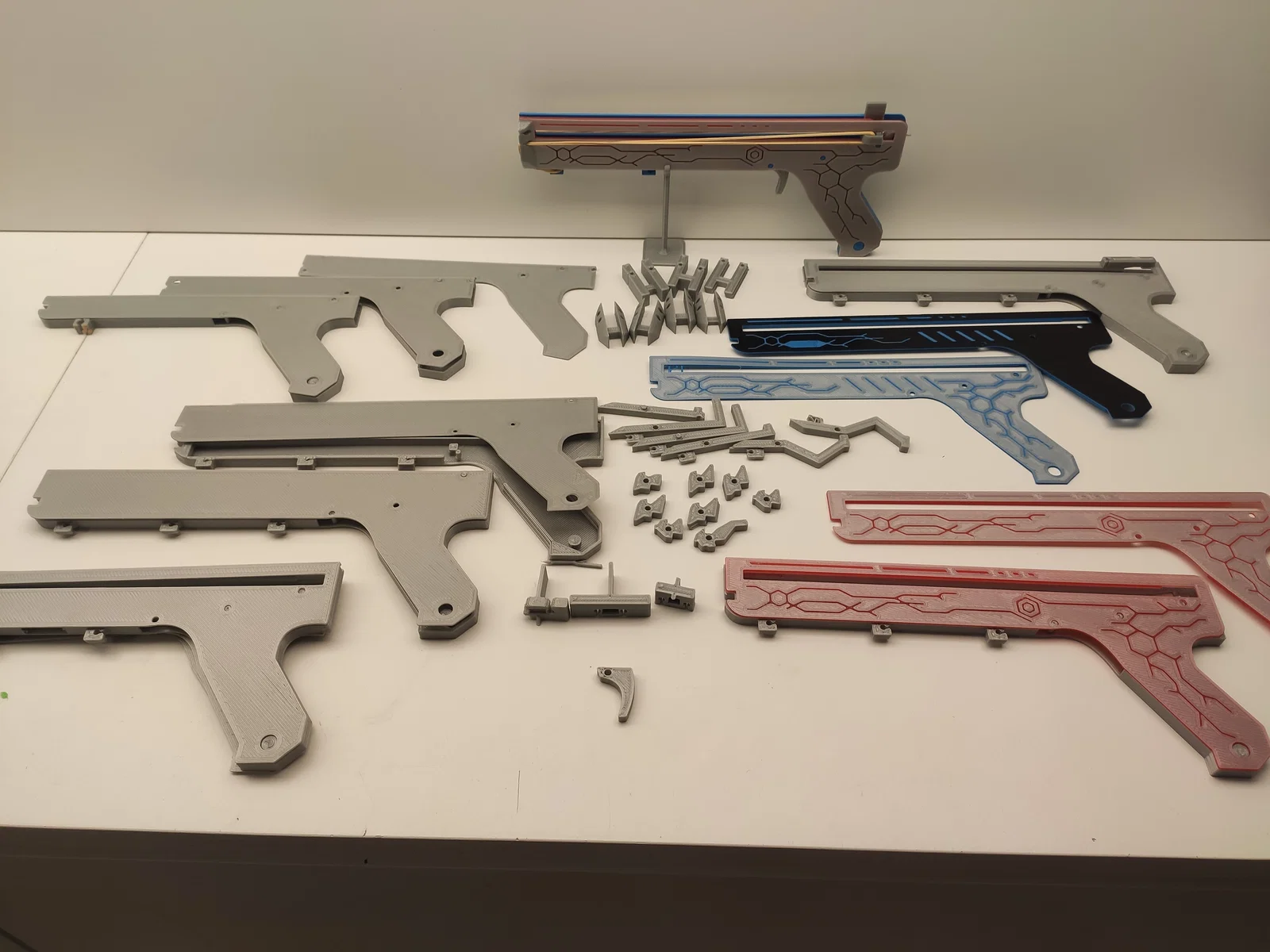

Sau vài ngày phát triển và làm prototype, mình gửi tới bạn bản Ultimate Plane Launcher của mình.

Dễ in và dễ lắp. Bạn chỉ cần gấp chiếc máy bay giấy yêu thích, nạp vào, ngắm và bắn cho nó bay.

Bạn chỉ cần 3 dây thun (rubber bands) là chơi được: 1 cái nhỏ cho cò (trigger) và 2 cái lớn cho bộ phóng (launcher) (mỗi bên 1 cái).

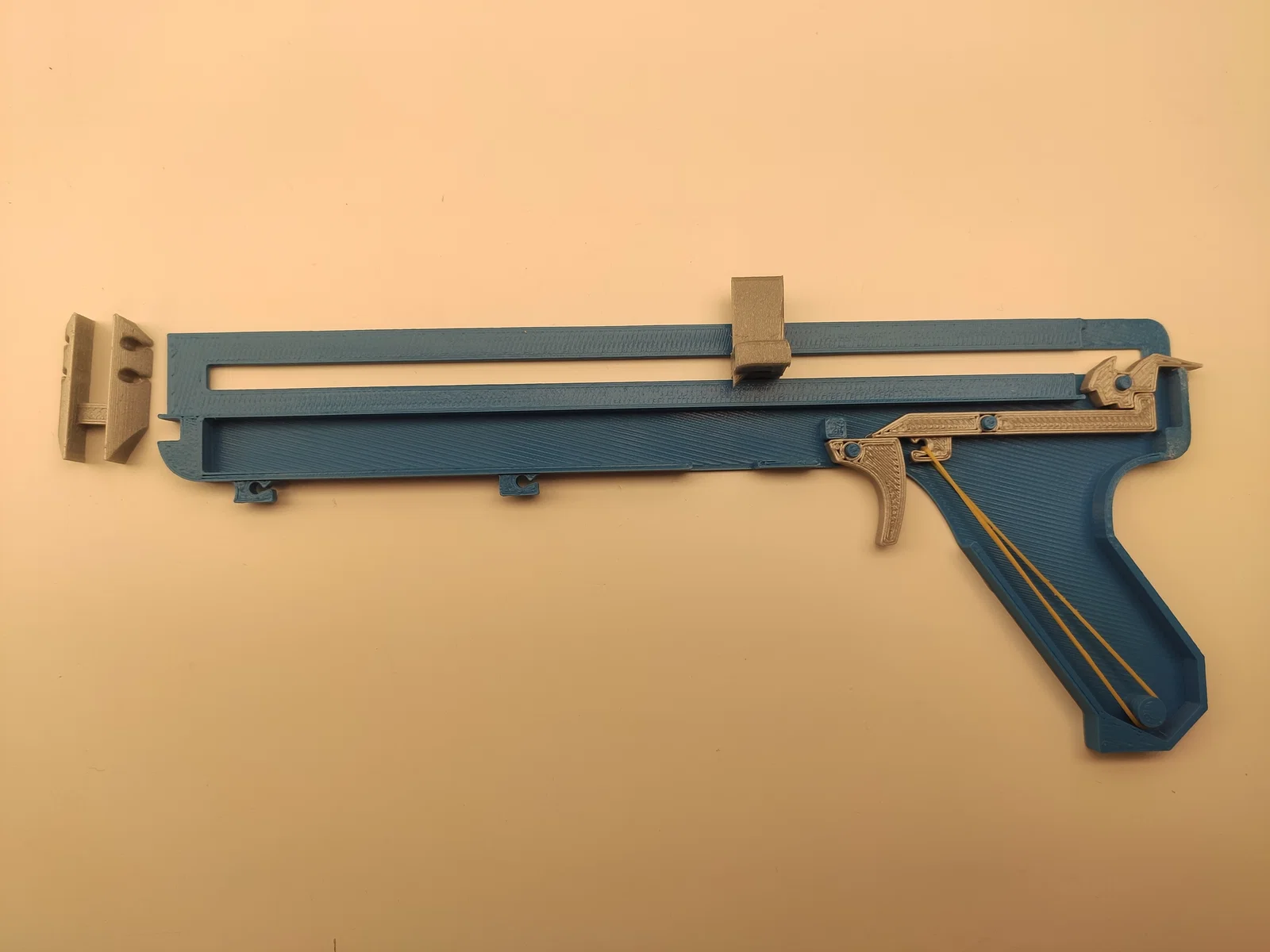

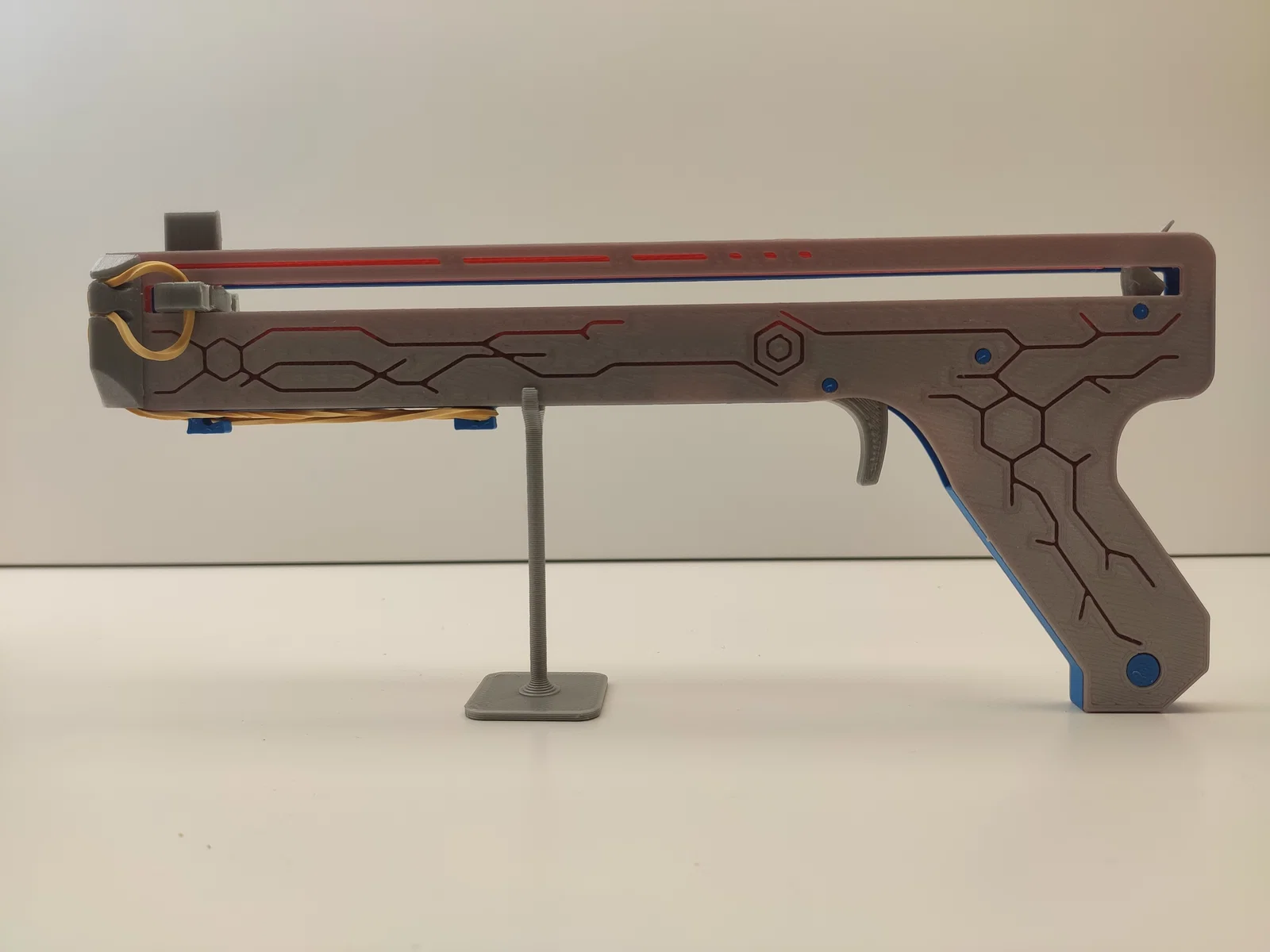

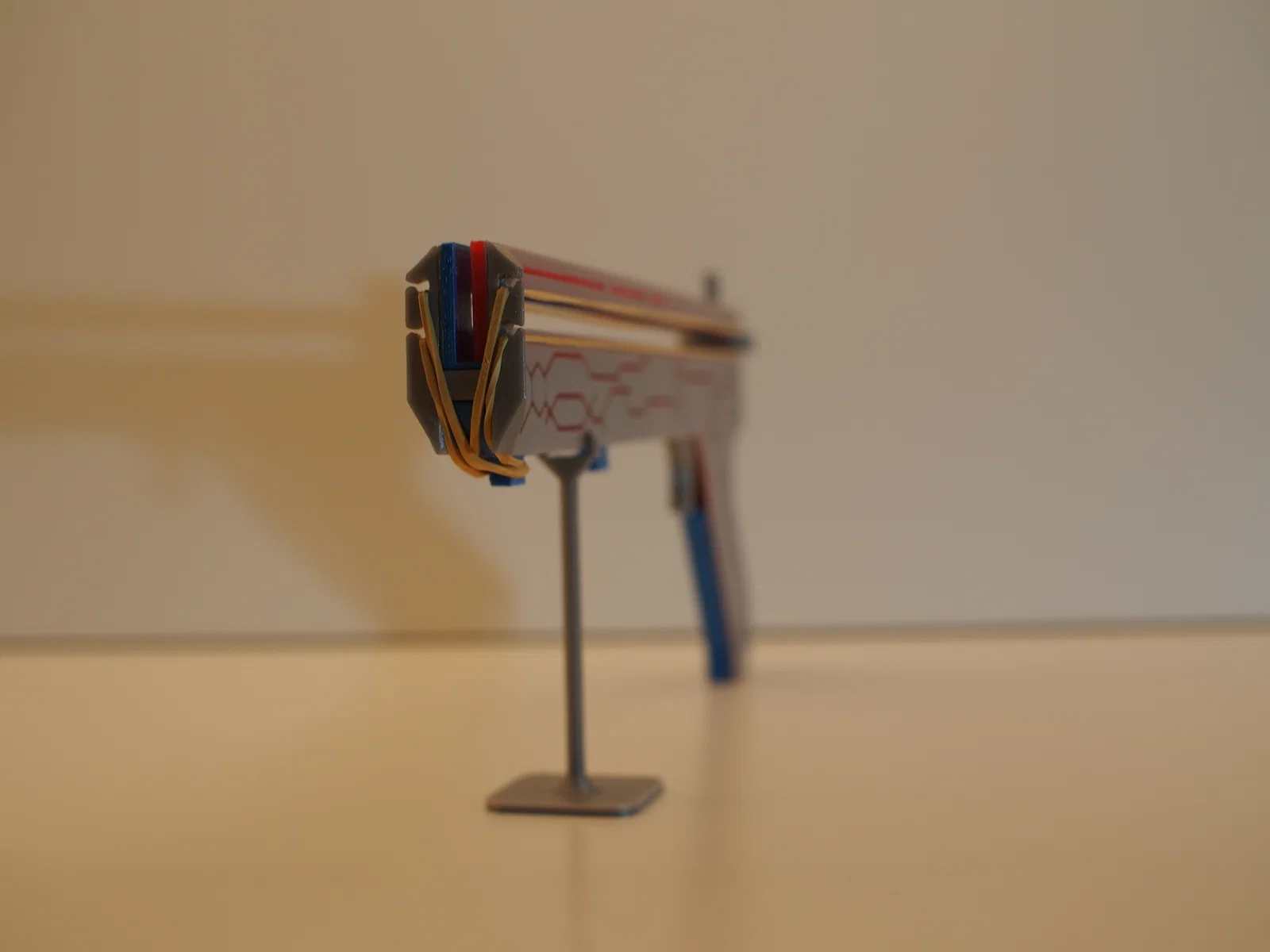

Launcher được thiết kế để lắp không cần vít và keo, nhưng độ hở (clearance) của bạn có thể khác với của mình. Nếu chỗ nào phần cover không khít đúng, cứ dùng keo để dán cover vào base. Lắp đúng rồi thì bạn sẽ không cần mở ra nhìn bên trong nữa. Dây thun nằm trong tay cầm bền khá lâu. Cái của mình tới giờ vẫn chưa đứt. Dây thun ở launcher có thể căng ở 3 vị trí tùy theo kích thước dây thun và lực mong muốn.

Cảnh báo: Chỉ bắn khi launcher đã nạp tải. Bắn khi không có tải có thể làm hư “barrel”. Mức độ hư hại tùy thuộc lực của dây thun.

Đã test in bằng Prusa mk2, vật liệu: PLA, nozzle 0.6 mm, layer height từ 0.2 đến 0.4 mm.

Khi in “base” và “trigger middle” hãy dùng supports cho các móc treo dây thun. (Mình hay quên vụ này nhưng in vẫn ổn.)

Dưới đây là sơ đồ lắp ráp đơn giản.

Để nạp đúng, cò (trigger) phải ở vị trí ngẩng lên. Nhiều lúc bạn phải dùng ngón tay cái chỉnh nó về đúng vị trí như trong video bên dưới.

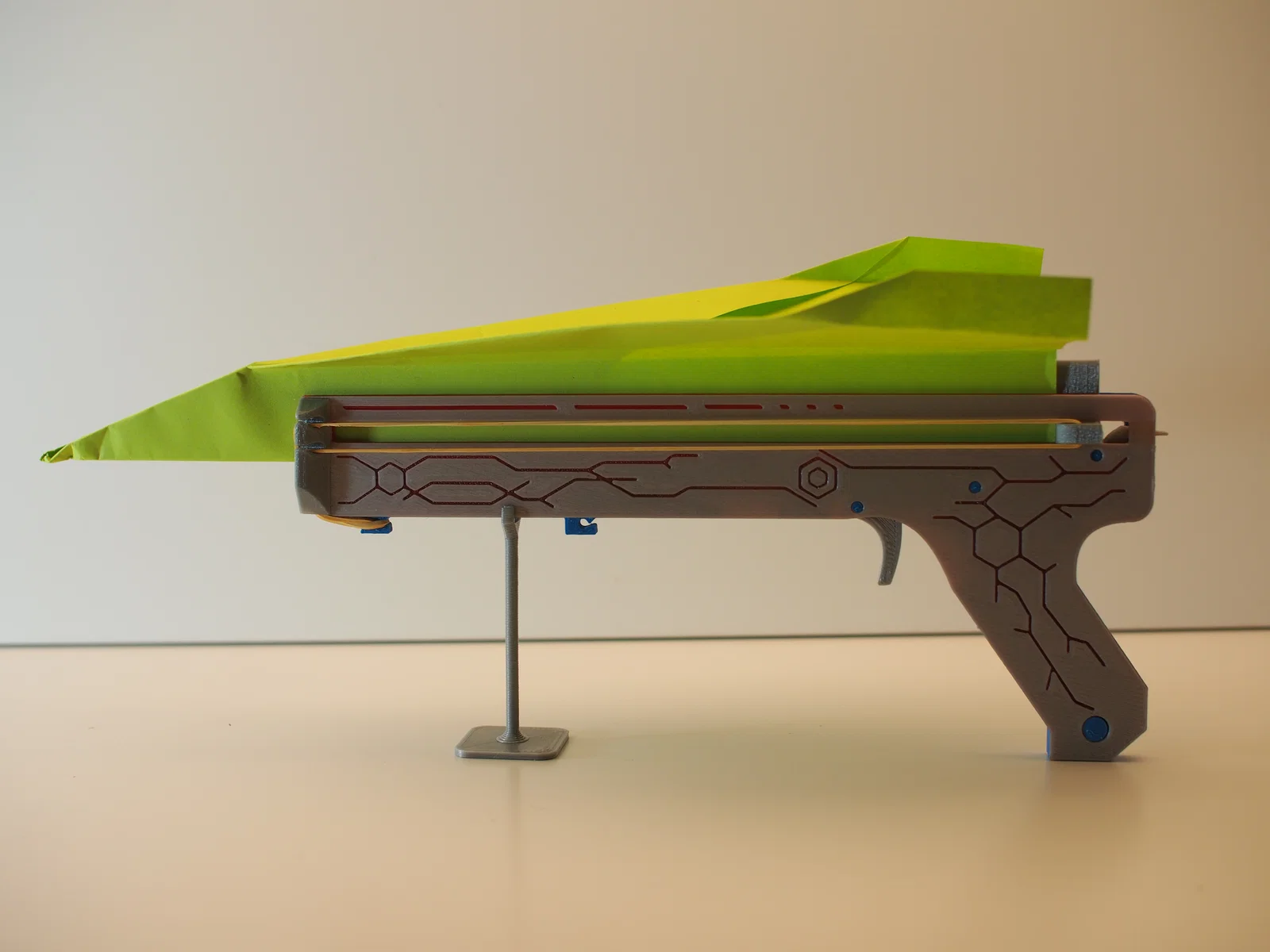

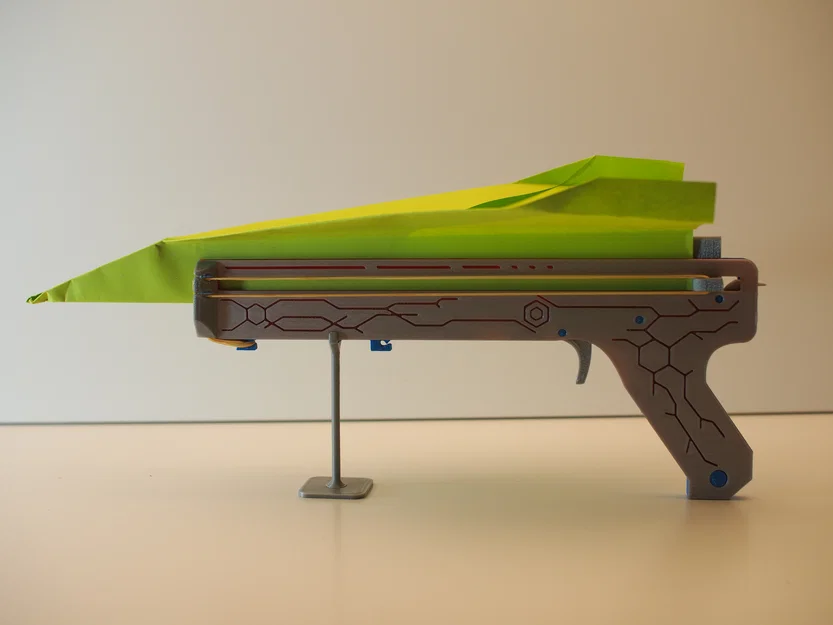

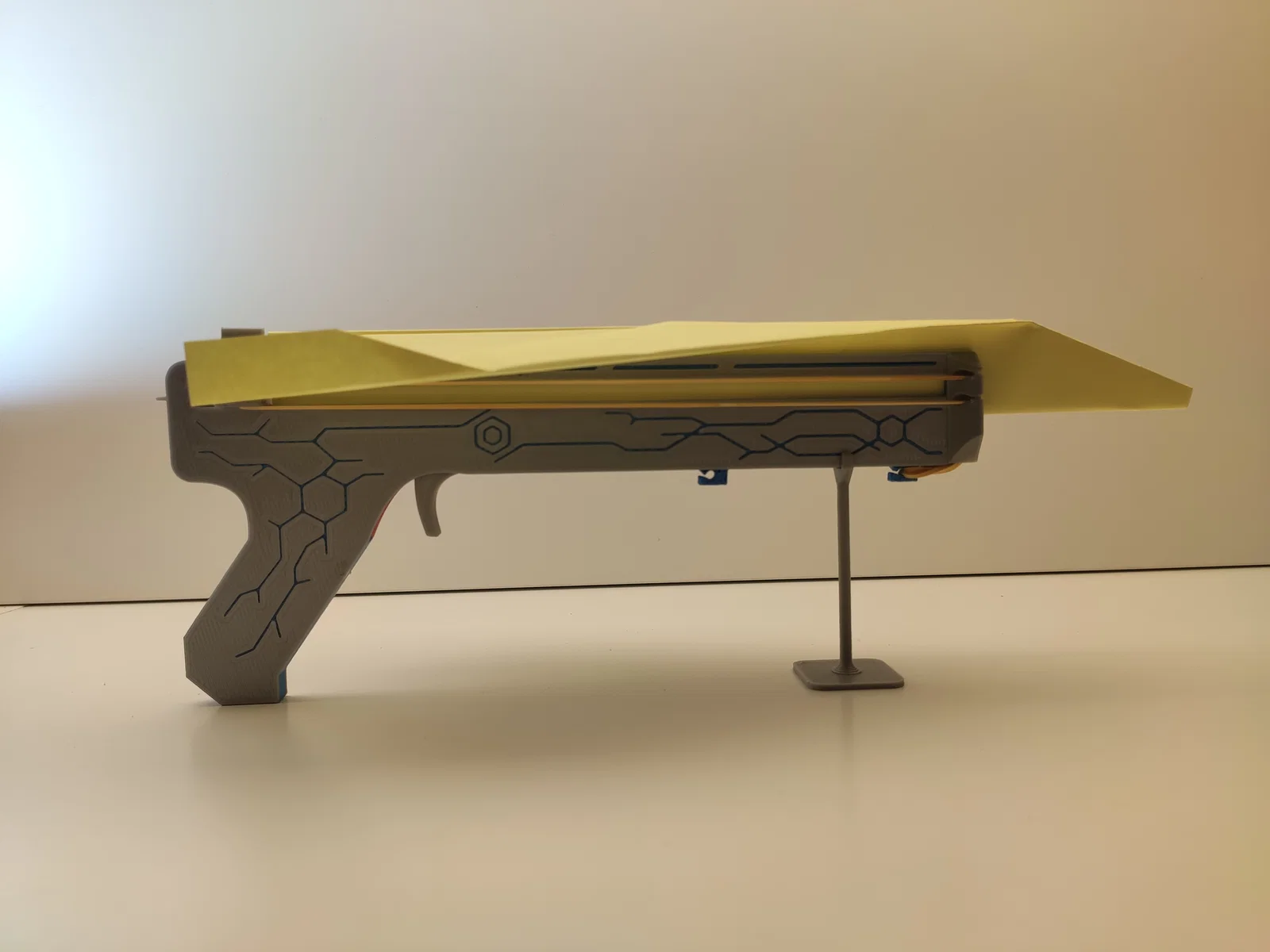

Nạp sẽ trông như vầy

Và phóng

Update 15.03.2022

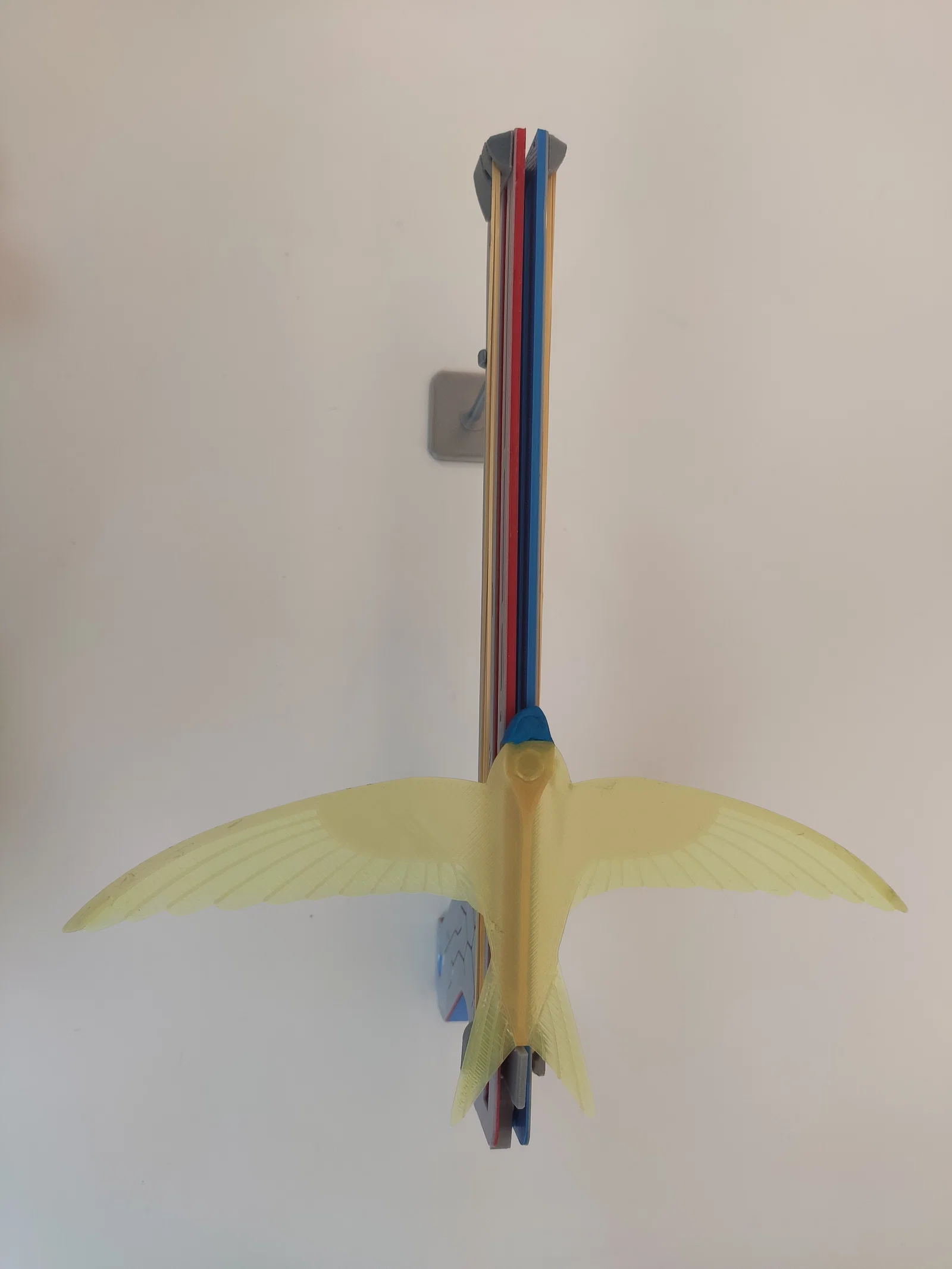

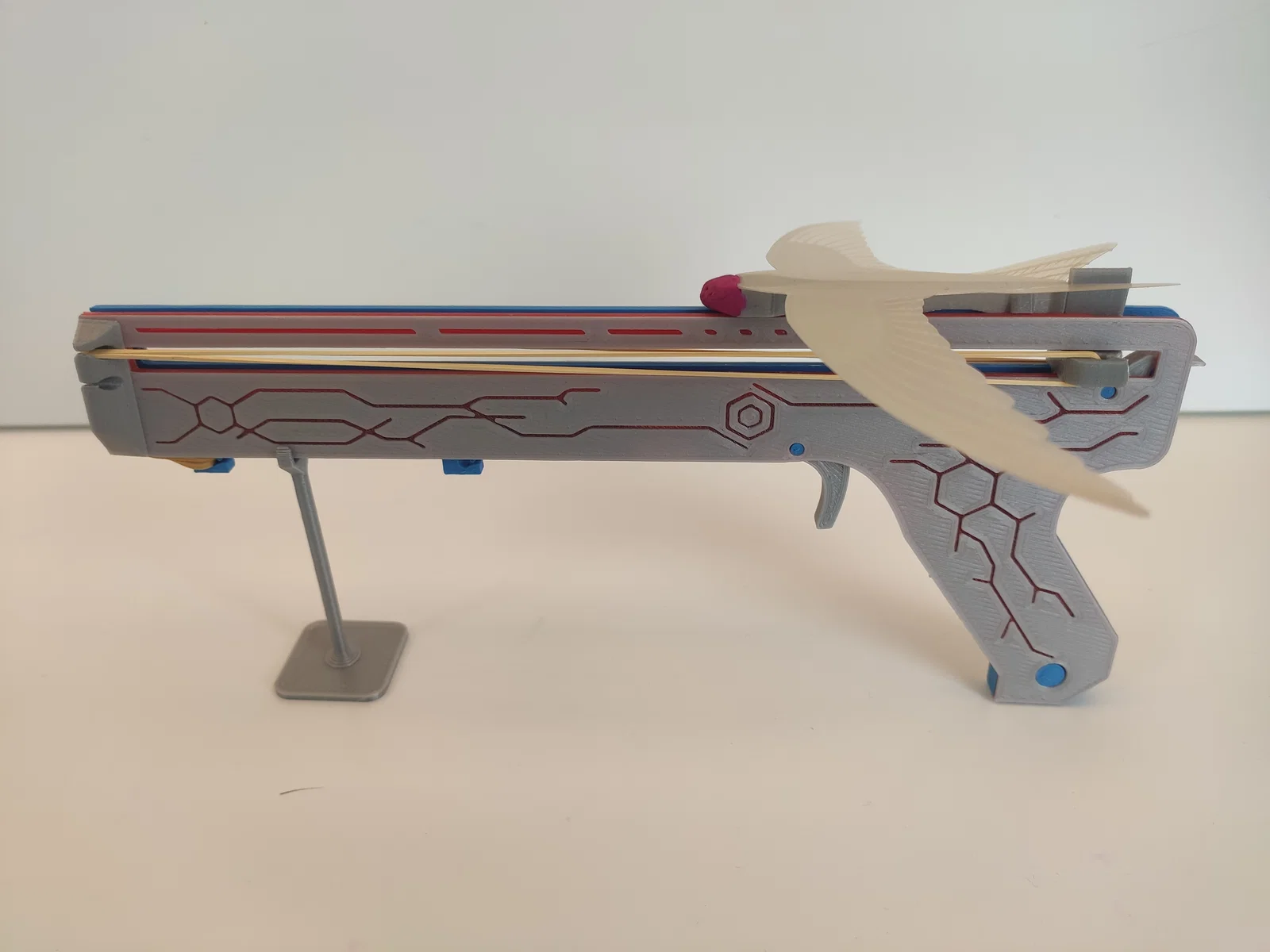

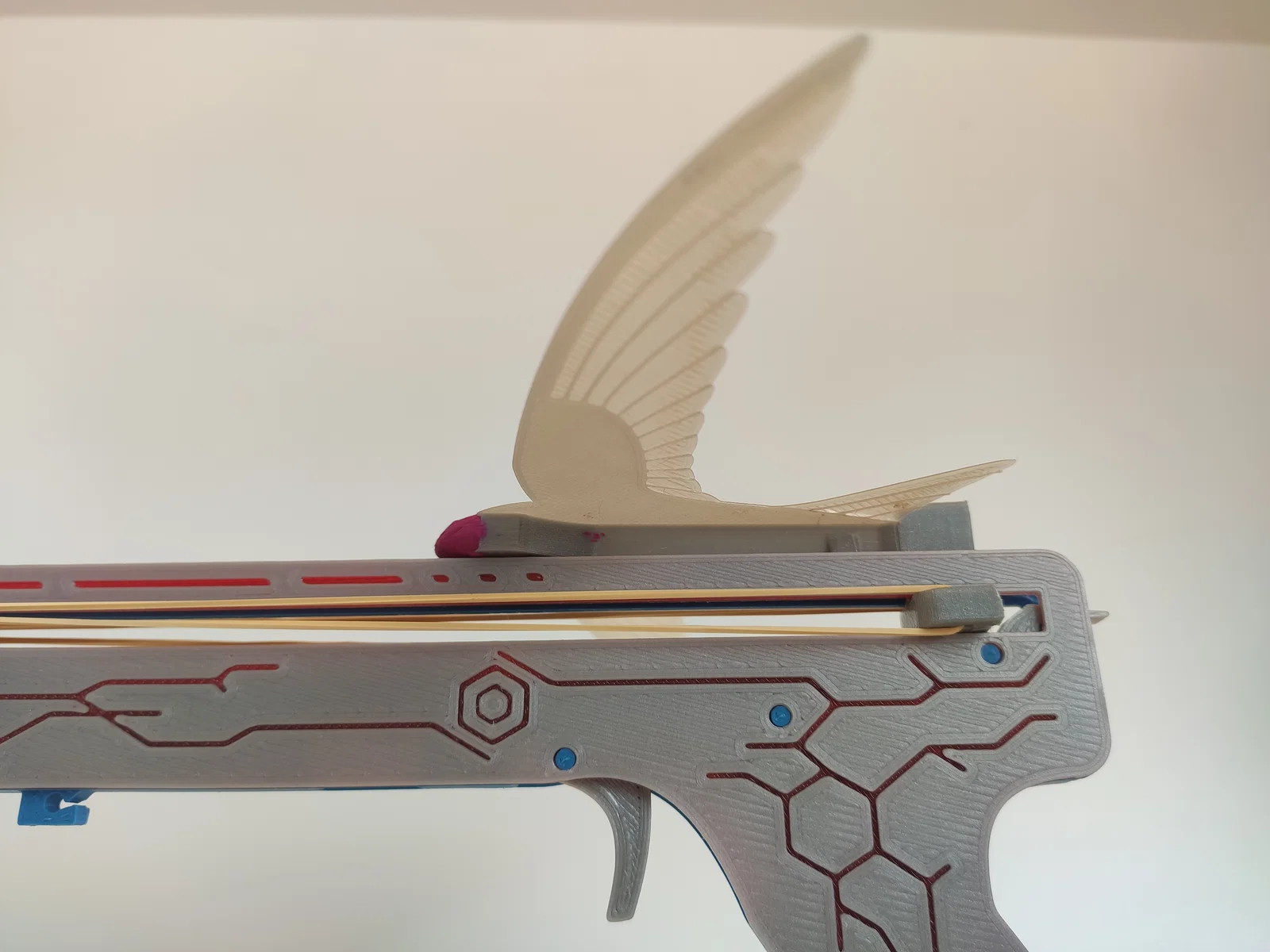

Mình thiết kế một mẫu glider nhỏ phối hợp với launcher.

Có tại đây:

và hoạt động như vầy:

Chúc bạn chơi vui
