Tay nắm cửa sau cho Chevy Silverado hoặc GMC Sierra (1999–2007)

Tay nắm thay thế cho một số xe tải GMC và Chevrolet đời 1999–2007. Đây chỉ là phần handle của cụm khóa tay nắm cửa sau (extended cab rear door latch assembly). Lỗi hay gặp của món này là cái lower lever arm phía dưới bị gãy rời. Nên in bằng ABS hoặc ASA hay vật liệu bền và chịu nhiệt tương đương. Không cần supports.

Có vừa xe bạn không? Nếu bạn chạy Chevy Silverado hoặc GMC Sierra sản xuất trong giai đoạn 1999–2007, bản extended cab có cửa sau mở ngược về phía đuôi xe, thì khả năng cao là vừa.

Để lắp tay nắm mới, trước hết tháo tay nắm bị gãy bằng cách tháo 2 con ốc T30 star drive.

Khi đã tháo rời và cầm được cụm trên tay, bạn cần rút hinge pin (chốt bản lề). Nếu đầu chốt bị bấm/ép (crimp) như của mình, bạn phải dùng dremel cắt bỏ phần crimp đó. Chừa lại ít nhất khoảng 1/4 inch (6–7 mm) phần chốt nhô ra khỏi vỏ (housing).

Mài bo hết ba via rồi kéo chốt ra, nhớ cẩn thận kẻo rớt/mất linh kiện nhỏ.

Dùng dremel tạo một rãnh vòng quanh gần đầu chốt. Đây là chỗ để gài keeper nhằm giữ chốt không bị tuột ra, nên canh sao cho khi chốt cắm hết hành trình thì phần rãnh vẫn nằm ngoài vỏ (housing). Làm rãnh rộng khoảng 1/16" (2 mm). Cố tạo phần “eo” tròn đường kính khoảng 1/8" (4 mm).

Luồn chốt vào vỏ và xuyên qua bottom lever. Sau đó đặt lò xo (spring) đúng vị trí rồi ấn chốt xuyên qua lò xo.

Đẩy chốt qua tới hốc tay nắm (handle alcove) và lắp long đền (washer) vào. Tiếp theo đặt tay nắm vào đúng chỗ rồi đẩy chốt xuyên qua lower brace.

Canh lò xo sao cho chân cong (bent leg) nằm trong rãnh trên cần tay nắm (handle lever arm), rồi đẩy chốt xuyên qua vừa đủ để giữ lò xo tại chỗ. Sau đó nắm chân thẳng (straight leg) của lò xo và ép nó xuyên qua lỗ trên vỏ (housing).

Ấn chốt xuyên hết qua vỏ và gài keeper vào rãnh ở đầu chốt.

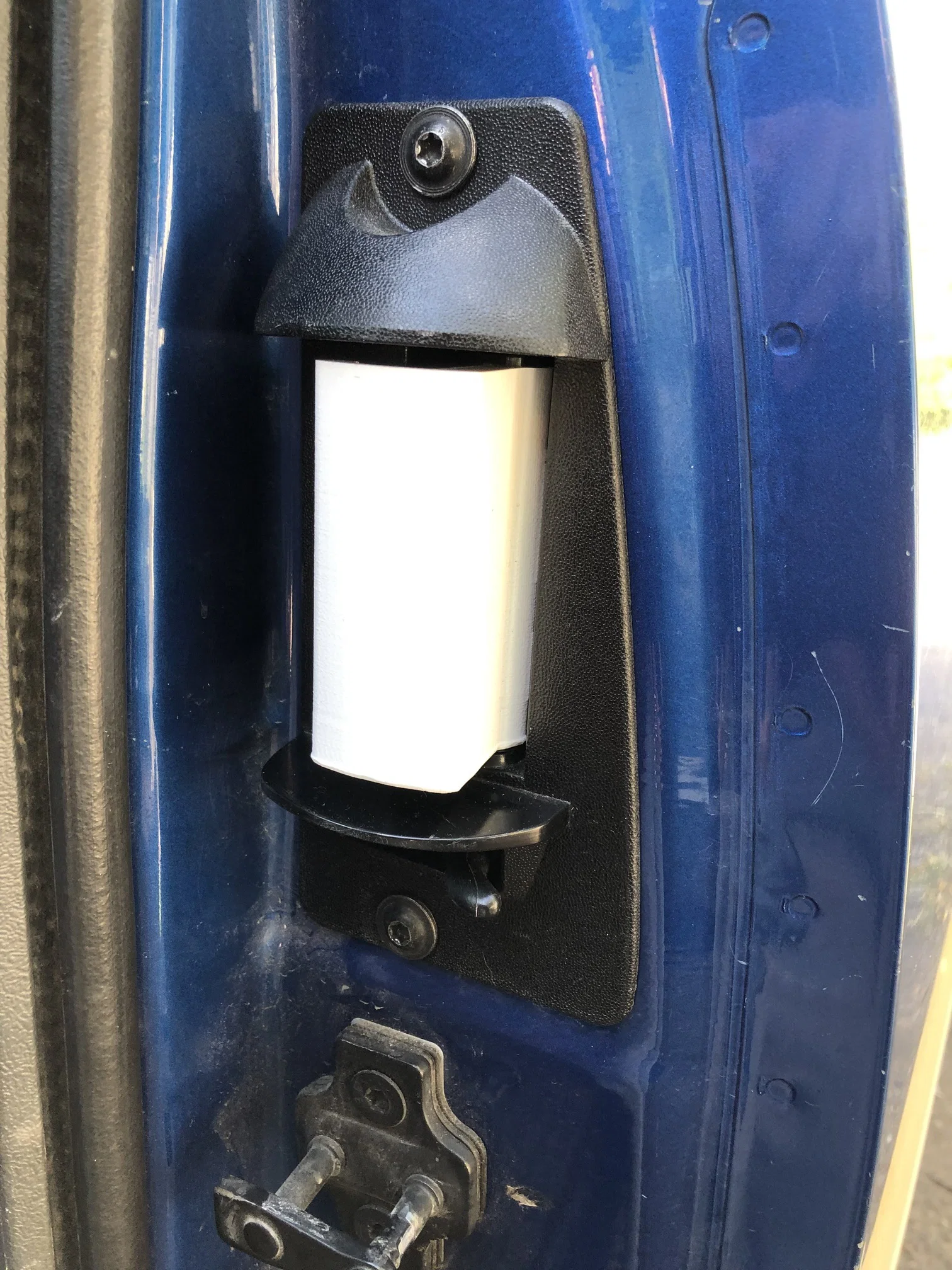

Lắp lại tay nắm đã sửa bằng 2 con ốc T30 star drive.
