Phễu Thoáng Khí Tốt Hơn (Parametric)

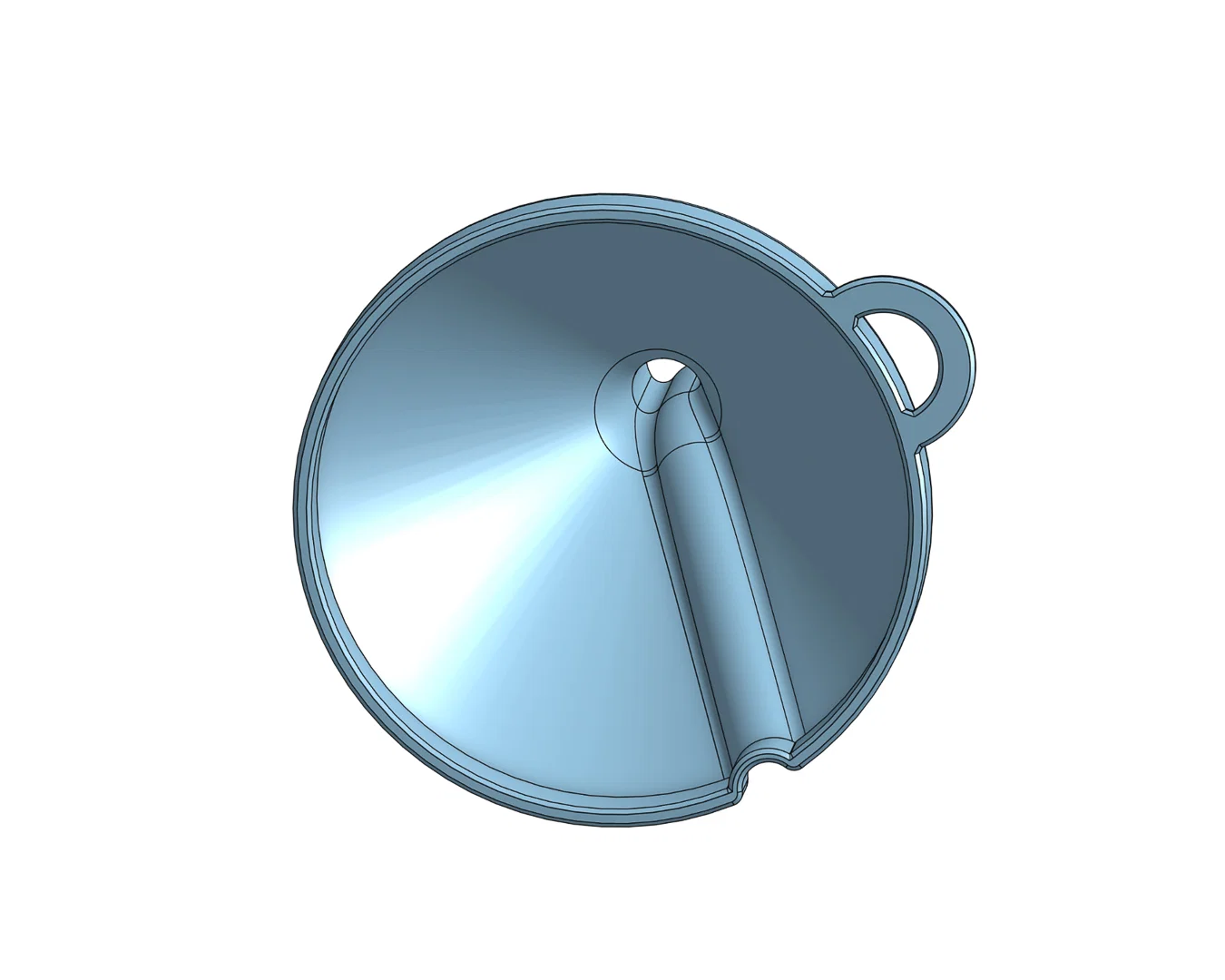

Đây có lẽ là phiên bản “tiến hoá” cuối cùng của loạt phễu parametric của mình – nhờ có khe vent lộ ra, cái phễu này sẽ rất dễ vệ sinh. Dù có thể không hợp mọi tình huống, nhưng nếu bạn cần một phễu parametric với vòi cong, hoặc phễu có ống vent riêng, hoặc đơn giản là một cái phễu, bạn nên ghé xem TẠI ĐÂY.

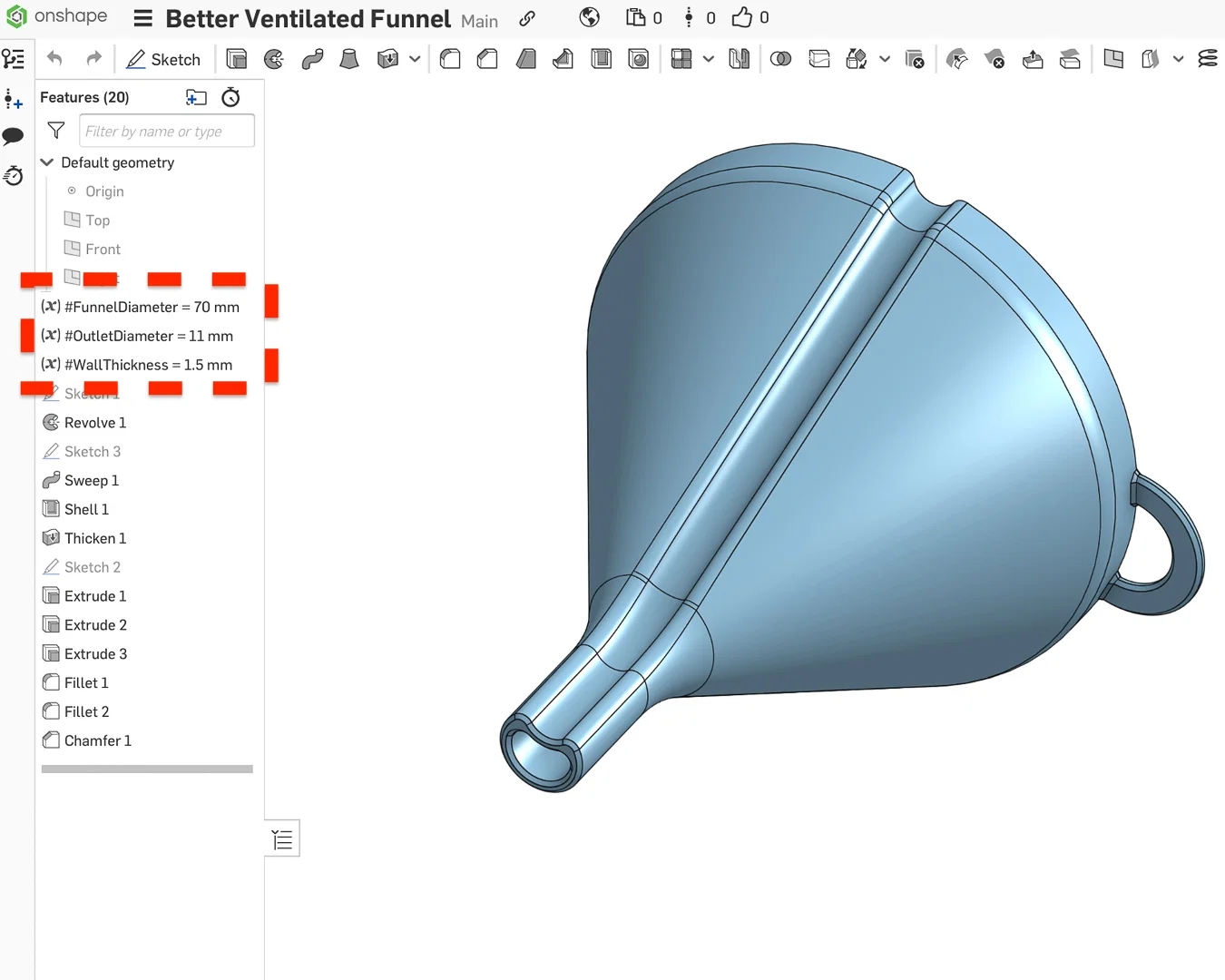

File STL được cung cấp là cho một phễu nhỏ với miệng đường kính 70mm và đầu ra đường kính 11mm, độ dày thành 1.5mm. (Xem ảnh chụp file MÀU XANH ở phía trên) tuy nhiên bạn hoàn toàn có thể đổi bất kỳ kích thước nào trong số này để phù hợp nhu cầu của mình.

Tất cả kích thước thiết kế đều được liên kết với 3 tiêu chí đó, nên bạn có thể sắp xếp ra vô số tổ hợp khác nhau mà vẫn giữ được form cơ bản của cái phễu.

Để chỉnh các tham số này, bạn sẽ cần mở tài liệu trong Onshape. Nếu bạn chưa có, bạn sẽ cần một tài khoản Onshape miễn phí.

Tải PARAMETRIC SOURCE FILE trong một tài liệu PDF riêng có sẵn ở trang downloads để xem thêm thông tin.

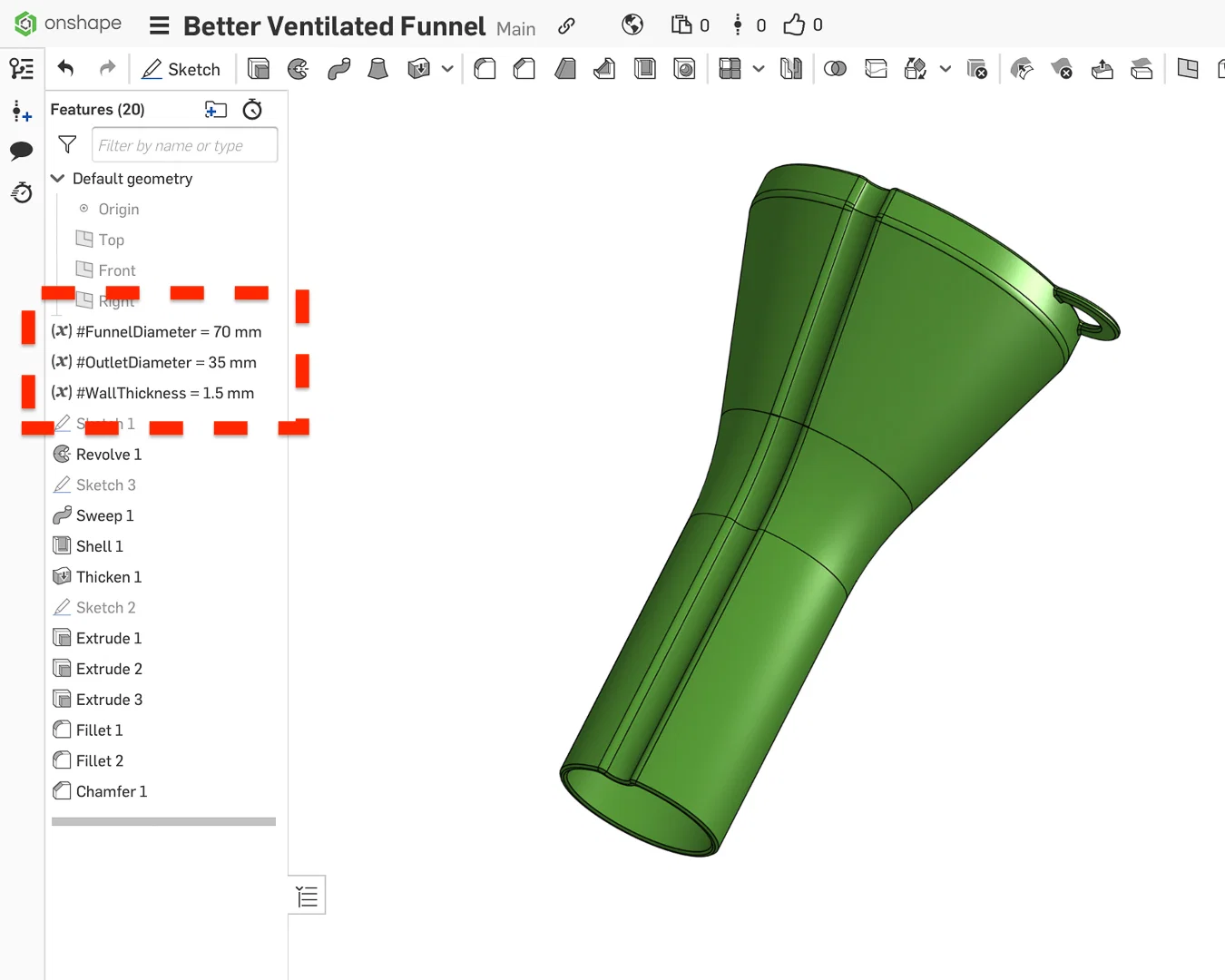

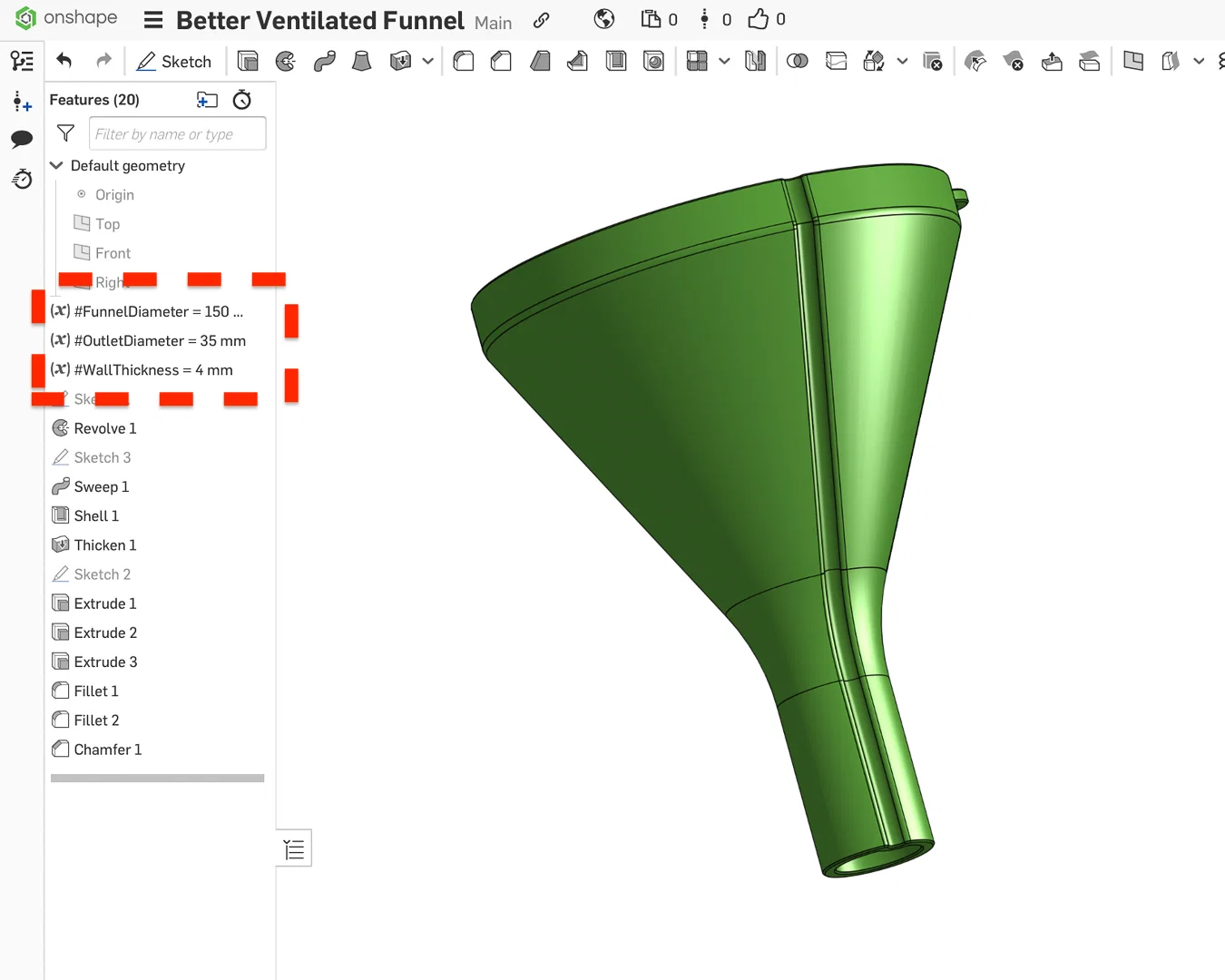

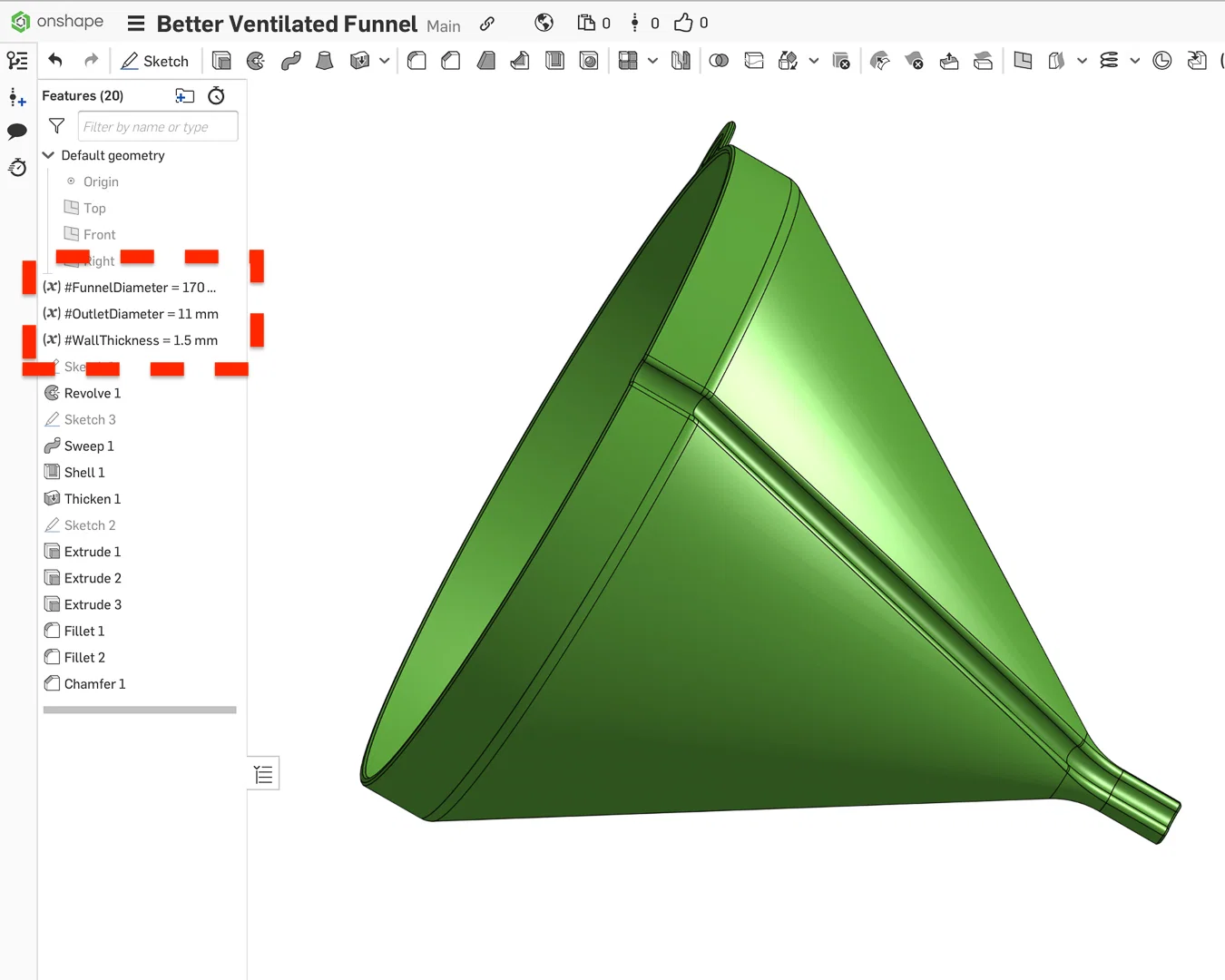

Chỉnh sửa rất đơn giản. Các kích thước nằm ở phía trên cùng của cột bên trái và mình có đưa vài ví dụ phía trên, có khung nét đứt màu đỏ bao quanh các kích thước parametric cần chỉnh. Double-click vào tham số bạn muốn đổi, rồi chỉnh “Value” thành kích thước bạn muốn dùng.

VASE MODE - cập nhật 18 December 2023
Mình chưa thử, nhưng in mẫu này ở vase mode có thể là một thử nghiệm khá hay nếu bạn đang cần một cái phễu dùng một lần để pha keo hoặc mấy chất “khó chịu” khác.

Nếu bạn dùng file VASEMODE STL, sẽ có một gờ 4mm ở mặt trong của phễu để bạn cầm và giúp in dễ hơn. Mình gợi ý dùng độ dày thành tối thiểu 6mm để có độ bền tương đối, nhưng 4mm cũng được.

Mình sẽ cung cấp các link parametric source trong vài ngày tới – cái phễu hoạt động đầy đủ như một thiết kế parametric. Nếu bạn cần trước thời điểm đó, nhắn mình một tin là mình sẽ phản hồi lại.
