IKEA 365+ Drybox & Auto rewind Storage Box cho 2 spool (eSun/Extrudr/Spectrum/R3d...)

Bạn có từng tìm một Drybox để có thể kéo filament in trực tiếp từ trong hộp, trong khi hộp đặt ngay trên nóc máy in chưa? Kể cả với máy in QIDI, nơi phía sau có các thanh chống, giờ cũng có thể in trực tiếp từ hộp lưu trữ này.

Bên dưới là hướng dẫn từng bước để bạn lắp ráp drybox này.

Các món cần chuẩn bị:

1. Hộp Ikea 365+ (Ikea.de)
2. Ốc cấy đồng M3 (Amazon)
3. Vít M3x8 (Amazon)
4. Hydrometer (Amazon)
5. Khớp nối PTFE (Amazon)
6. Silica gel (tuỳ chọn) (Amazon)
7. Bạc đạn 608 ZZ (Amazon)

Các part để in:

1. Drybox_rear_mounting (chọn loại equal hoặc non-equal)
   • Equal: hai thanh chống phía sau cách nhau bằng nhau (72mm)
   • Non-equal: một bên rộng hơn bên còn lại (69mm và 74mm)
2. Drybox_front_mounting
3. Drybox_supports
4. Hygrometer_mounting
5. Silicabox
   1. top/box
   2. hoặc big box holder/box/top
6. Spoolholder_axis_short
7. Spoolholder_axis_long
8. Spoolholder (tuỳ theo loại spool bạn đang dùng) (đang làm và phát triển)
9. Filament_outlet_M10 (có nhiều lựa chọn: outlet 30°, 45° và cả 15°)

Vật liệu khuyến nghị:

eSun PETG (Amazon) với màu bạn thích, như màu trắng mình đã chọn.

Hướng dẫn lắp ráp:

Sau khi in xong tất cả các part, lấy 10 ốc cấy đồng và ép/chảy nhiệt chúng vào phần rear mounting của drybox. Dùng mỏ hàn, bạn có thể “làm chảy” để ốc cấy đồng ăn vào rear mounting. Ấn từ từ xuống đến khi gần như vào hết, lật ngược chi tiết lại rồi ấn xuống một bề mặt phẳng chịu nhiệt cao. Giờ bạn có thể bắt các supports đã in vào rear mounting. Sắp tới sẽ có bản cập nhật để bạn có thể bắt vít trực tiếp vào part, không cần ốc cấy đồng nữa.

oùnSau khi chuẩn bị xong, bạn có thể gắn supports cũng như Hydrometer.

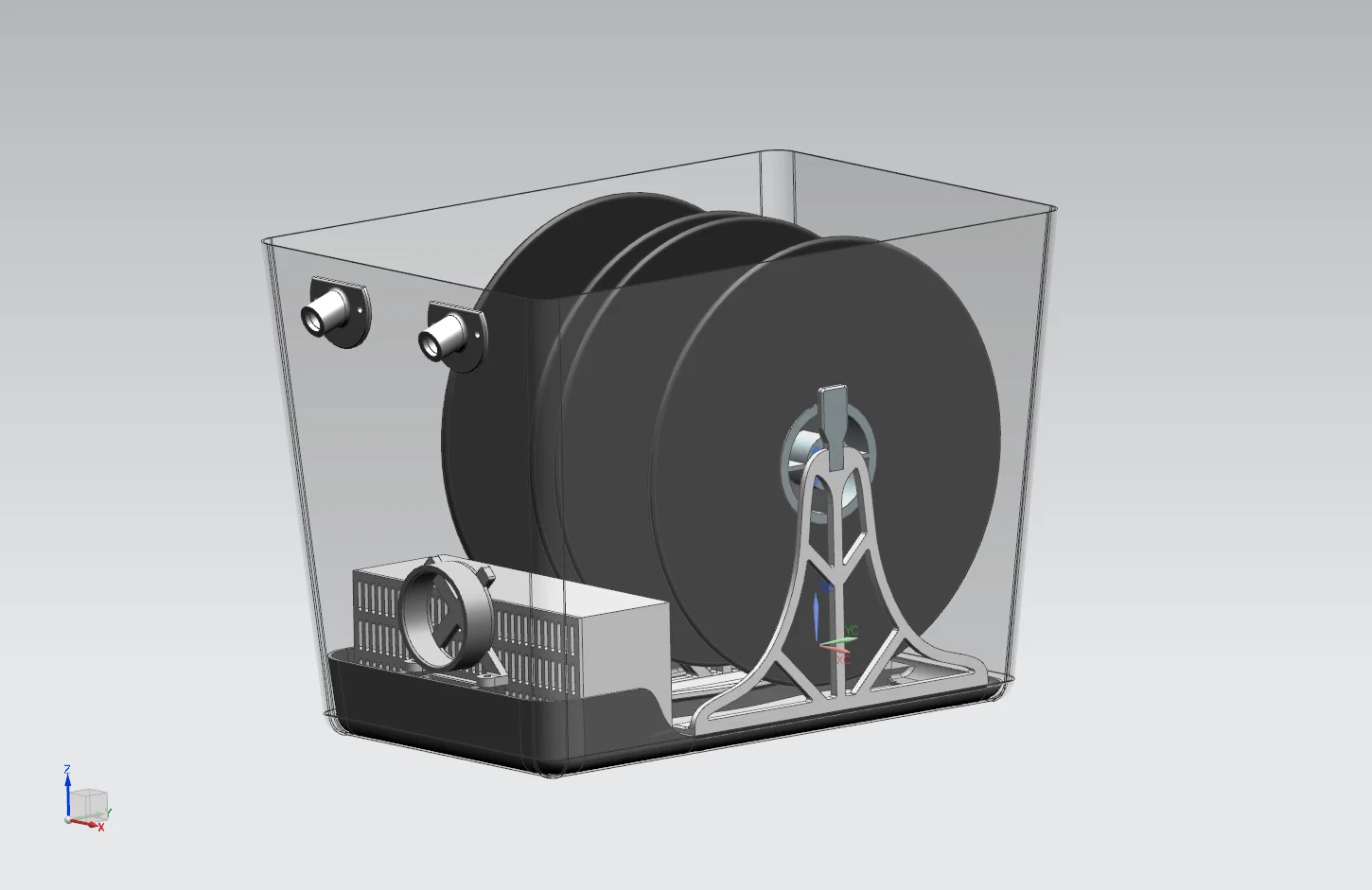

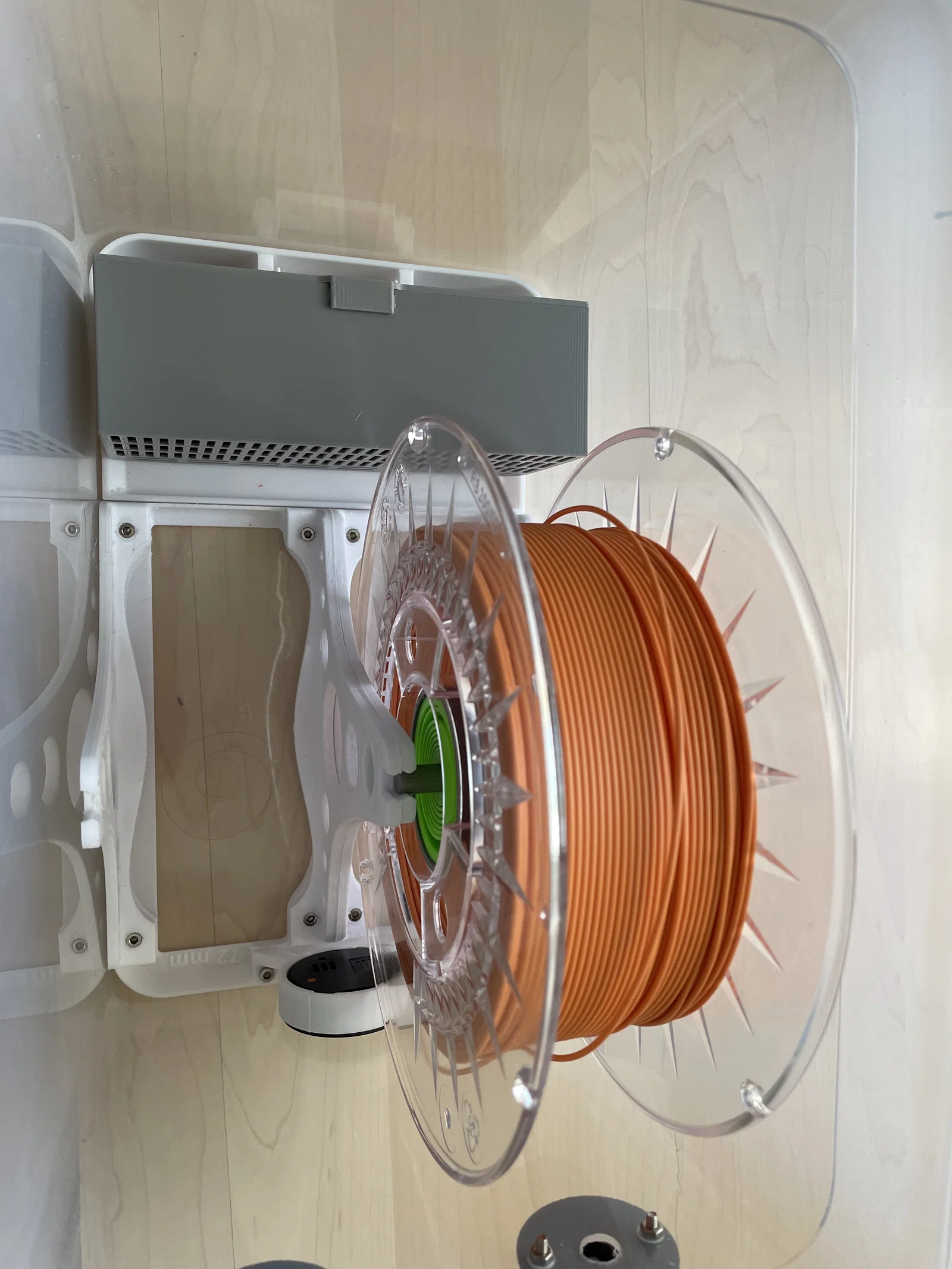

Các phần còn lại lắp như hình bên dưới:

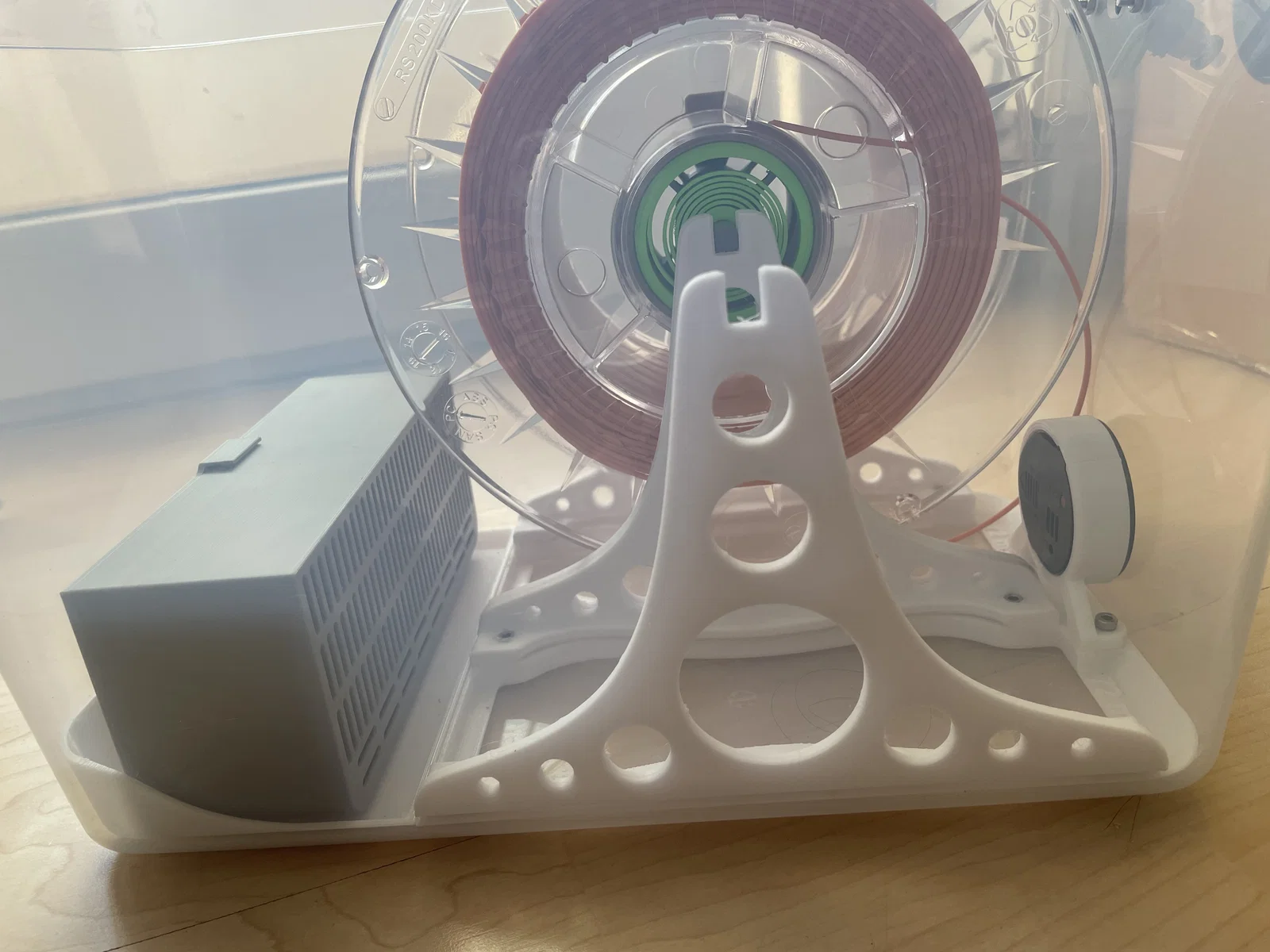

Hộp silica có thể bấm/cài vào phần đầu trước của cụm mounting rất dễ. Khi cần châm thêm silica gel mới, chỉ cần nhấc phần phía sau lên là tháo ra được.

Sau khi set up xong các mounting cho spool, mình sẽ cần khoan lỗ lên hộp IKEA 365+ để gắn các đường dẫn filament.

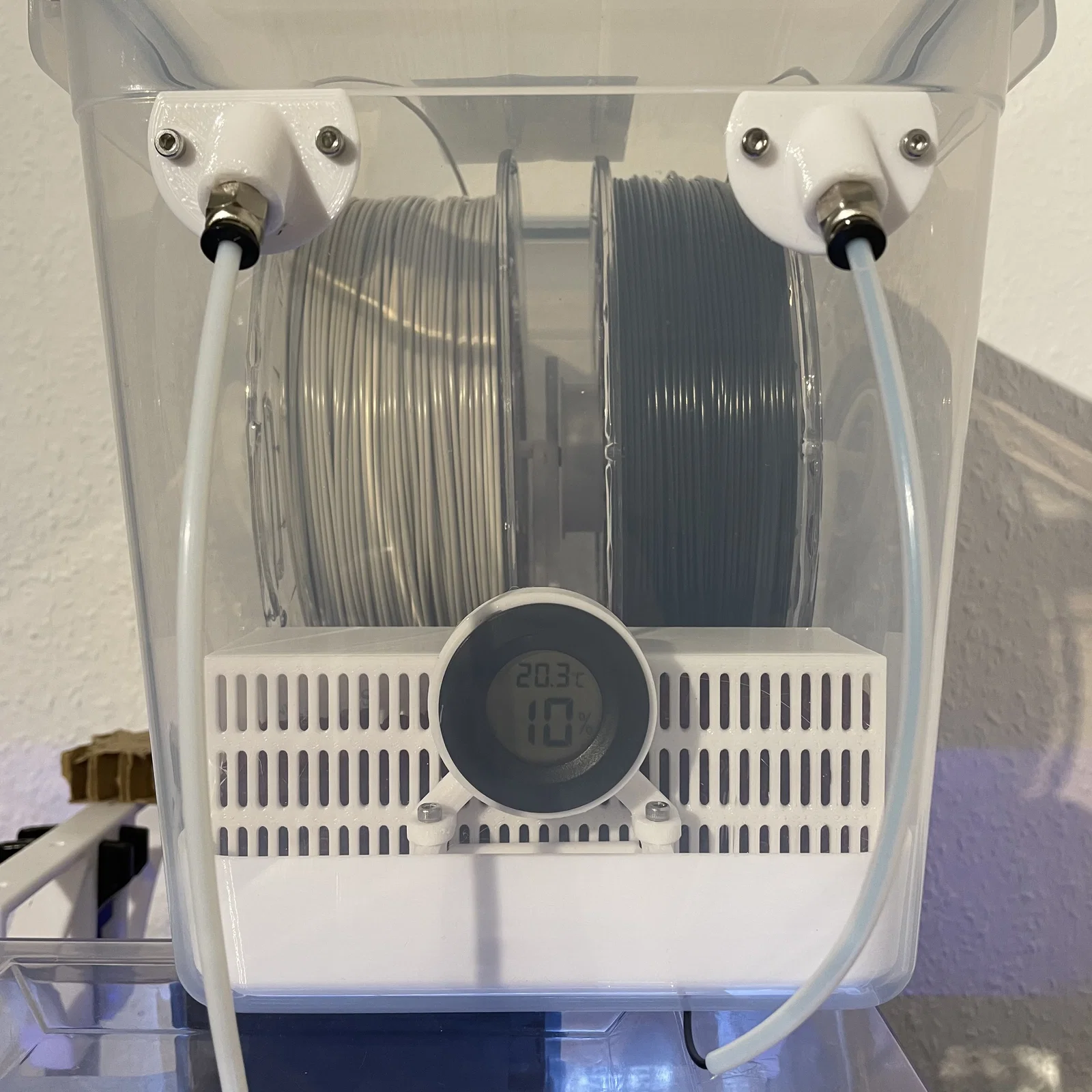

Với Silica box, chỉ cần gắn cái clip lên nắp hộp như trong hình. Nếu in bằng PETG thì bạn không cần ốc cấy M3. Sau đó đặt hộp ngay phía sau cái thermometer.

Adapter cho spool (đang phát triển)

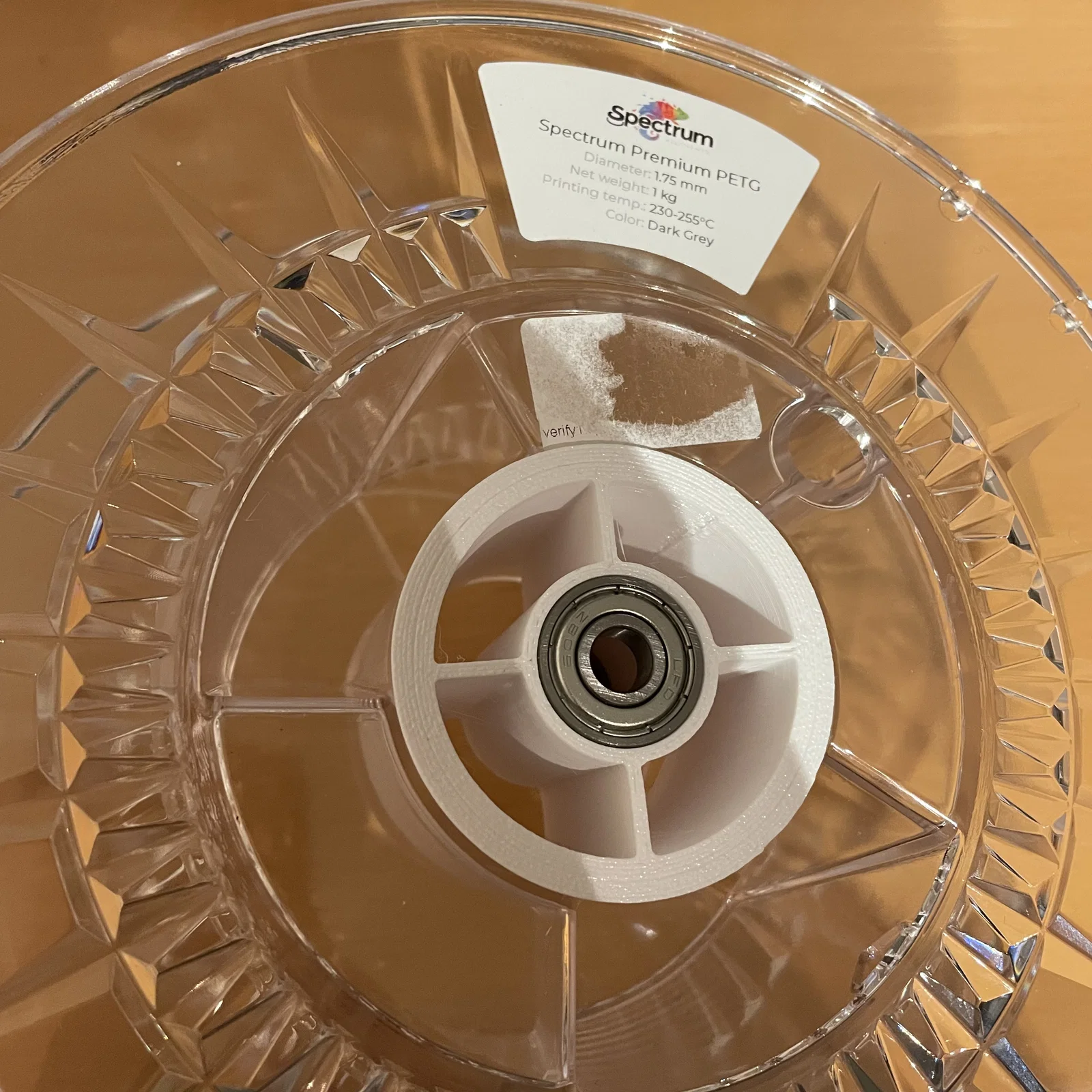

Hiện tại thiết kế này làm cho lỗ spool 54mm như spool của eSun. Bạn chỉ cần đặt bạc đạn lên bàn rồi ép vào. Sẽ cần dùng lực một chút. Mình có dùng một dụng cụ nhỏ để hỗ trợ đặt vào. Bạn cũng có thể dùng mặt bàn để ấn vào. Adapter eSun chỉ lắp được theo một chiều vào spool do lỗ dạng côn. Các adapter cho spool khác cũng lắp như trong hình.

Trục spool (spool axis) có đường kính 8mm. Nếu bạn đã có sẵn món nào dùng trục 8mm thì cứ dùng thoải mái. Mình còn đang làm thêm nhiều thứ nữa, nhưng sẽ mất thời gian đến khi mình thật sự hài lòng. Chắc chắn mình sẽ upload thêm adapter theo thời gian!

Auto-rewinder

Bạn nên in cái lò xo (spring) bằng Cura 5 để được kết quả tốt nhất. Thỉnh thoảng bạn sẽ phải chỉnh setting “Hole Horizontal Expansion” do mỗi máy in khác nhau. Clutch nằm ở trục spool. Setting này sẽ tác động đến cái lỗ khớp với trục. Bạn chắc chắn sẽ phải thử/chỉnh một chút để ra kết quả tốt nhất; với mình thì 0.05 chạy khá ổn.

Để gắn lò xo lên spool adapter, chỉ cần đặt vào đúng vị trí rồi ấn vào. Muốn tháo lò xo ra thì đẩy ngược ra là được. Đừng kéo!

Dẫn filament:

tube PTFE cũng chính là đường dẫn filament. Cái fitting nên được vặn trực tiếp vào part PETG và lên hộp như vầy:

Xong, giờ dùng được rồi!

Giờ thì mọi thứ đã xong. Hãy sấy filament trong lò hoặc trong một drybox có gia nhiệt trước khi bỏ vào hộp này—hộp này chỉ dùng để GIỮ cho nó khô.

Nếu bạn muốn thêm trục auto rewind, chỉ cần lấy mẫu này từ VincentGroenhuis. Nó cũng dùng chung với drybox này. Link file nằm [ở đây](< https://www.thingiverse.com/thing:3200204/files>)

Print Profile:

Mình khuyên dùng PETG vì nó dẻo và dễ dùng. Khi bạn uốn nhẹ thì nó không bị gãy. Với drybox này, mình dùng:

Material: eSun PETG (trắng) và eSun PETG (xám)

Nozzle: 0,6mm plated copper

Printer: QIDI X-Max với Icarus Mod từ Humebeam

Speed: 60mm/s @240°C/80°C
