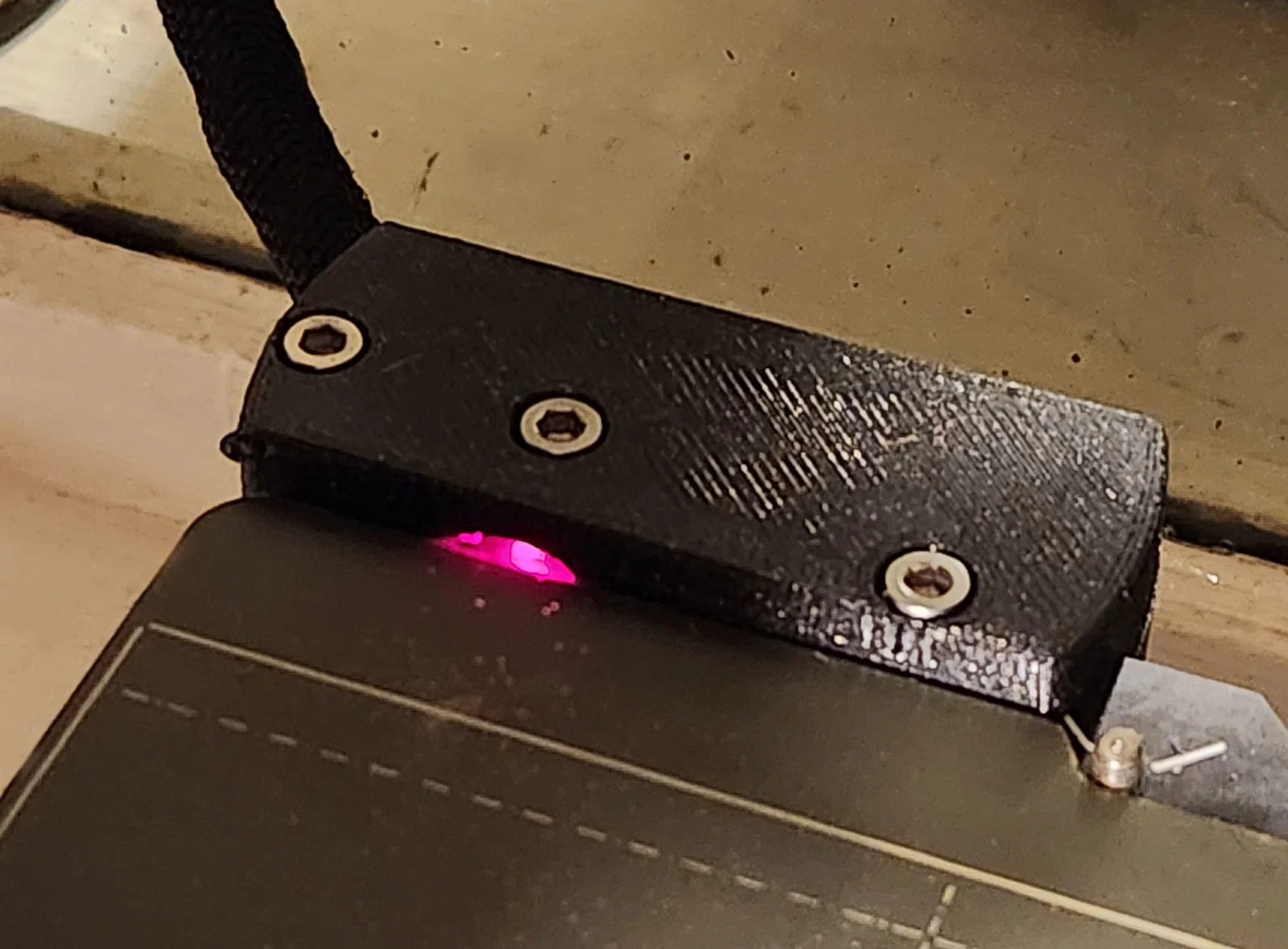

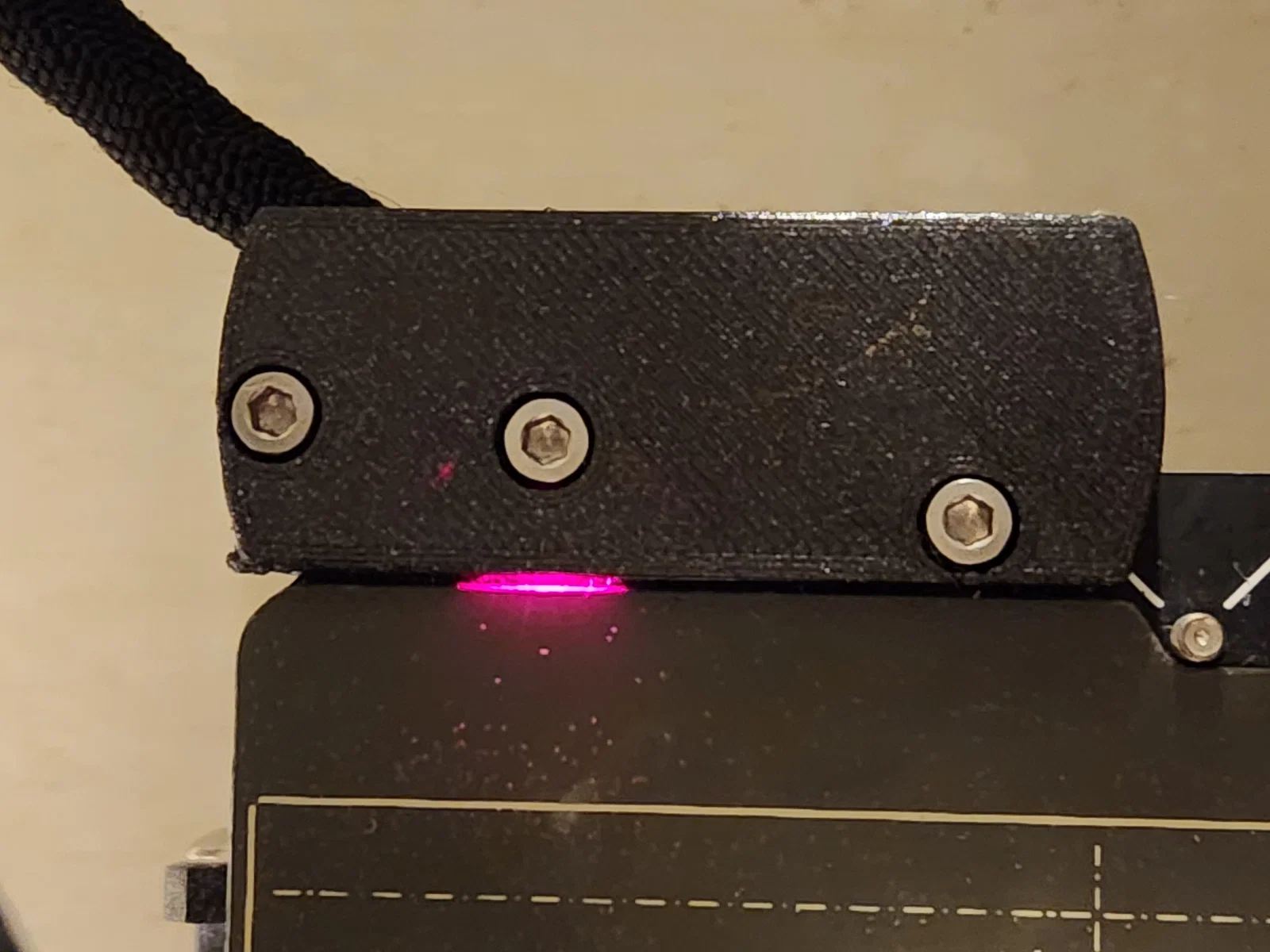

Đầu nối dây heatbed low-profile cho Prusa i3 Mk3/S/+

Từ lúc mình ráp con Mk3S xong, mình cứ thấy khó chịu vì cái đầu nối dây heatbed nó thò ra phía sau quá nhiều. Vừa cái connector dài, vừa do dây chĩa thẳng ra sau, thành ra không thể kê máy sát tường ở phía đó; mà làm enclosure thì cũng phải to hơn mức cần thiết.

Vậy nên mình làm luôn một thiết kế low-profile. Với thiết kế này, bó dây sẽ đi ra ở góc sau và hướng qua bên trái máy, vẫn dư độ chùng để đảm bảo không bị vấn đề gì khi bàn in chạy hết hành trình ra phía trước. Nhờ vậy, bạn có thể đặt máy cách tường phía sau 9cm (3.5 inches) (tính tới mặt sau của frame). Nếu bạn gắn màn hình qua hông bằng một trong nhiều bracket có sẵn ở đây, bạn có thể để gọn toàn bộ máy trên kệ rộng 43cm (17 inches) hoặc trong enclosure sâu khoảng 46.5cm (18.25 inches).

In cả hai part với mặt phẳng úp xuống. Mình dùng Prusament PETG Galaxy Black cho đồng bộ với máy.

Cần 3 con vít M3x16 đầu trụ (cap screw) và 3 đai ốc M3.

Cách lắp:

• Tắt máy và rút điện, cho chắc ăn.
• Kéo heatbed ra phía trước, rồi kiểm tra dây rút (zip-tie) đang giữ phần cuối phía sau của ty trượt trục Y bên trái: nhớ cắt gọn và để phần đầu dây rút thấp nhất có thể. Sau đó đẩy heatbed ra hết phía sau để thao tác cho dễ.

• Tháo 3 con vít trên nắp (cover) và nhấc nắp ra.
• Nới lỏng đầu nối bên phải (dương/VCC), rồi xoay cái kẹp (clip) để nó chỉ thẳng về phía bên phải máy. Mình khuyên là lúc này chỉ siết nhẹ thôi, tới khi test-fit nắp xong hãy siết chặt hẳn. Nhưng nhớ là trước khi đóng nắp thì phải siết chặt lại.
• Tháo đầu nối bên trái (âm/ground/GND), rồi chuyển cái kẹp ground xuống mặt dưới của heatbed, để dây hướng chéo về phía bên phải máy, canh nghiêng ngay phía trước lỗ nằm giữa hai đầu nối. Sợi cáp thermistor màu đen loại 2 dây nhỏ nên đi sát bên cạnh, tránh lỗ ở giữa vì sẽ có một con vít đi xuyên qua đó.

top view

bottom view

(bạn cũng có thể đi dây thermistor kẹp giữa dây ground và heatbed ngay phía sau đầu cos/crimp connector)

• Xem hình phía trên để đi dây đúng hướng. Bạn cần uốn dây dương (VCC) cong khá gắt, nhưng nhớ đừng để nó bị gập (kink). Bó dây đã quấn (wrapped wire loom) cần đi thẳng qua bên phải của cái tab, nằm lưng chừng phía dưới heatbed.
• Test fit nắp để đảm bảo nắp đóng được, với con vít giữa đi xuyên qua lỗ giữa và lỗ trên heatbed nằm giữa hai đầu nối. Đảm bảo không có sợi dây nào bị kẹt, bị ép hoặc bị nắp đè. Nếu bạn không muốn nghiêng máy để nhìn, có thể dùng điện thoại bật camera selfie để soi phía dưới.

bottom view closed - note routing of thermistor wire

• Khi vị trí đã ổn, nhớ siết chặt lại vít trên đầu nối VCC và đầu nối ground.

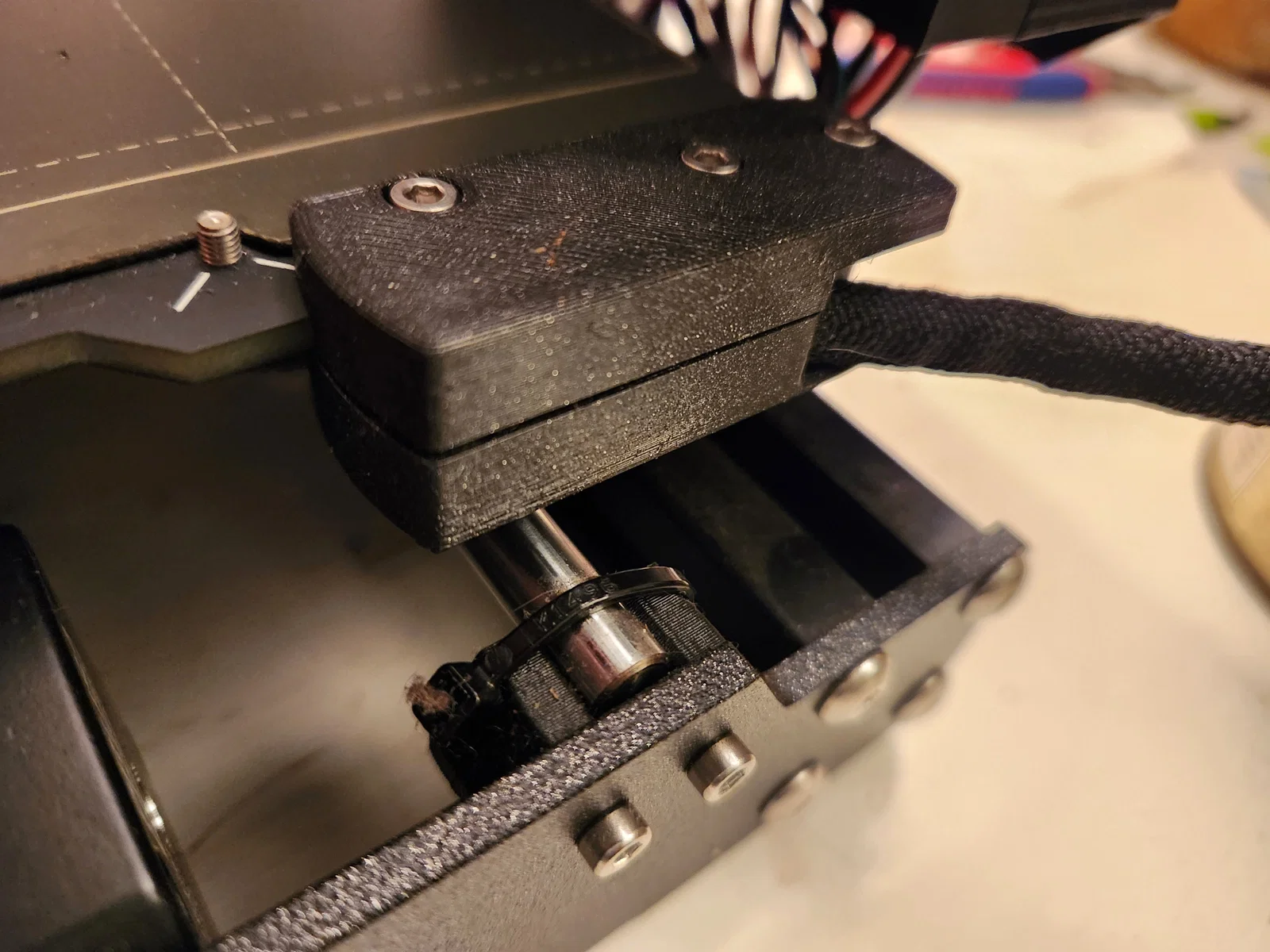

• Nhét đai ốc vào phần nắp dưới, rồi bắt 3 con vít để siết nắp lại cẩn thận. Đảm bảo dây vẫn được đi đúng, và khi bạn kéo heatbed ra phía trước thì cụm này không cạ vào frame hay cái zip-tie.

• Cắm điện, bật máy lên, và in thôi!

[Lưu ý: Mk4 có vẻ dùng thiết kế khác ở vị trí này, nên mẫu này chắc là không dùng được cho Mk4.]
