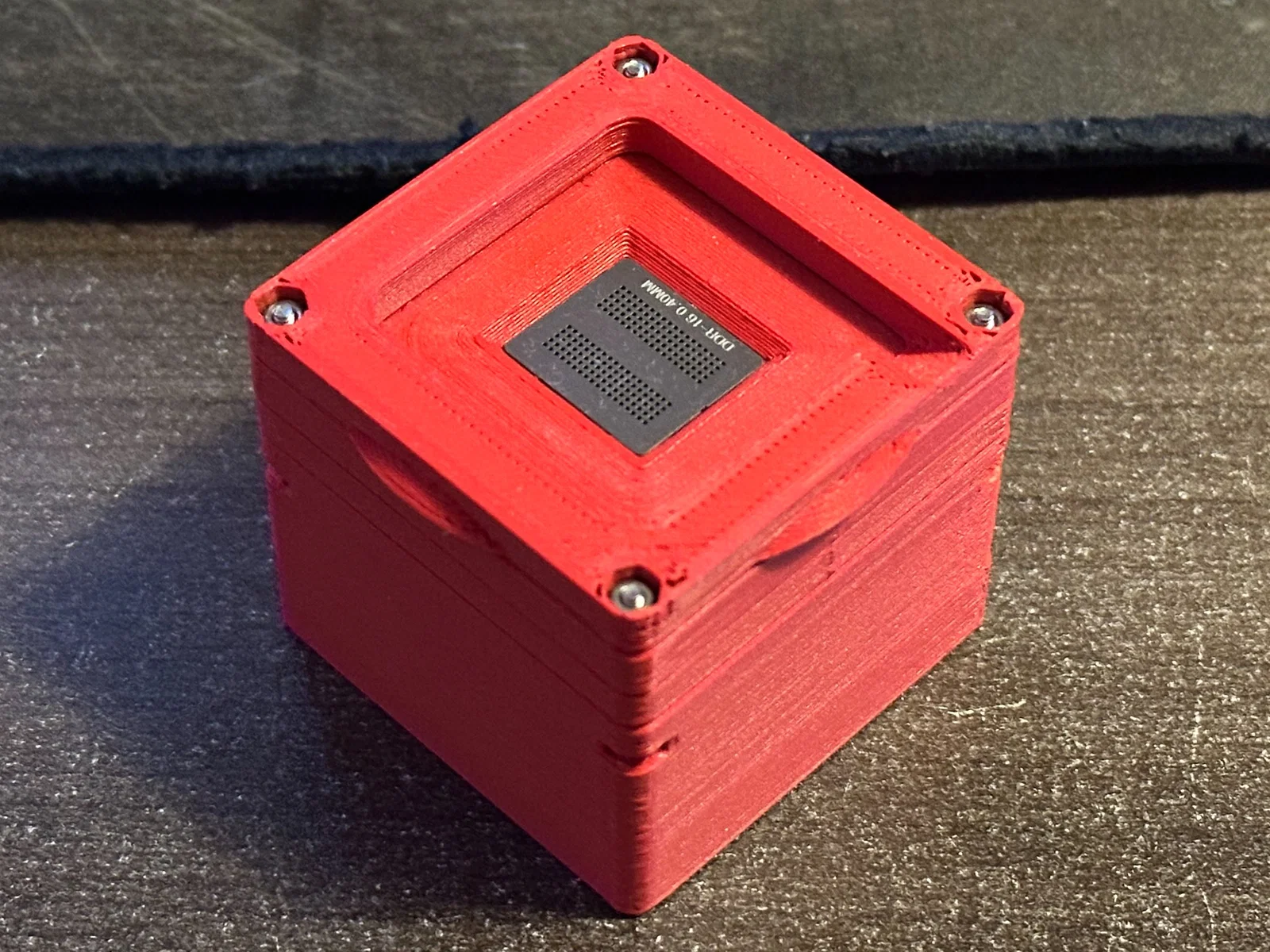

Jig Reballing BGA GDDR6X

Một bộ jig reball BGA DIY cho chip GDDR6X.

Kích thước stencil: 0.7" x 0.62"/17.82mm x 15.84mm

----------------------------

Parts

Ốc vít & ê-cu: [Link]

• [4x] M2x6mm
• [4x] M2x8mm

Nam châm:

• Cao 3mm, đường kính 8mm.

----------------------------

Print

In theo đúng orientation gốc, có support.

----------------------------

Tips

• Canh cho lớp đầu (1st layer) hơi “squeeze” để mặt plate phẳng, không bị vân in.
  • (Bóng thiếc sẽ bị kẹt vào các đường vân in)
• Cần đủ cả 4 con ốc ở cả 4 góc, cho cả cụm trên và cụm dưới.
• Đừng siết ốc quá chặt. Siết mạnh sẽ làm cong/vênh các plate.
• Dán băng keo che lỗ bỏ xu để khỏi làm đổ tung ra.

----------------------------

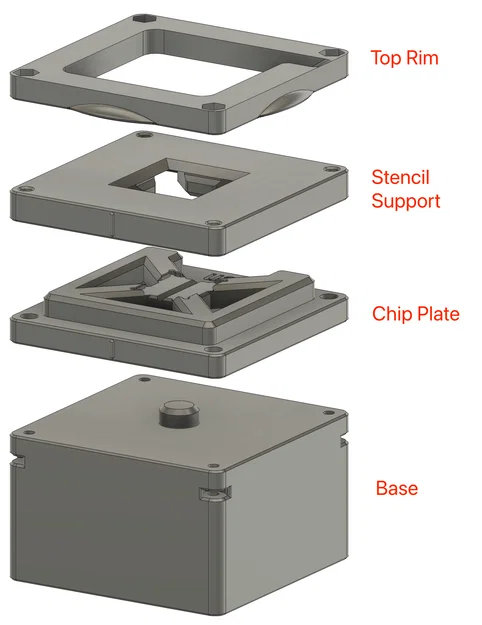

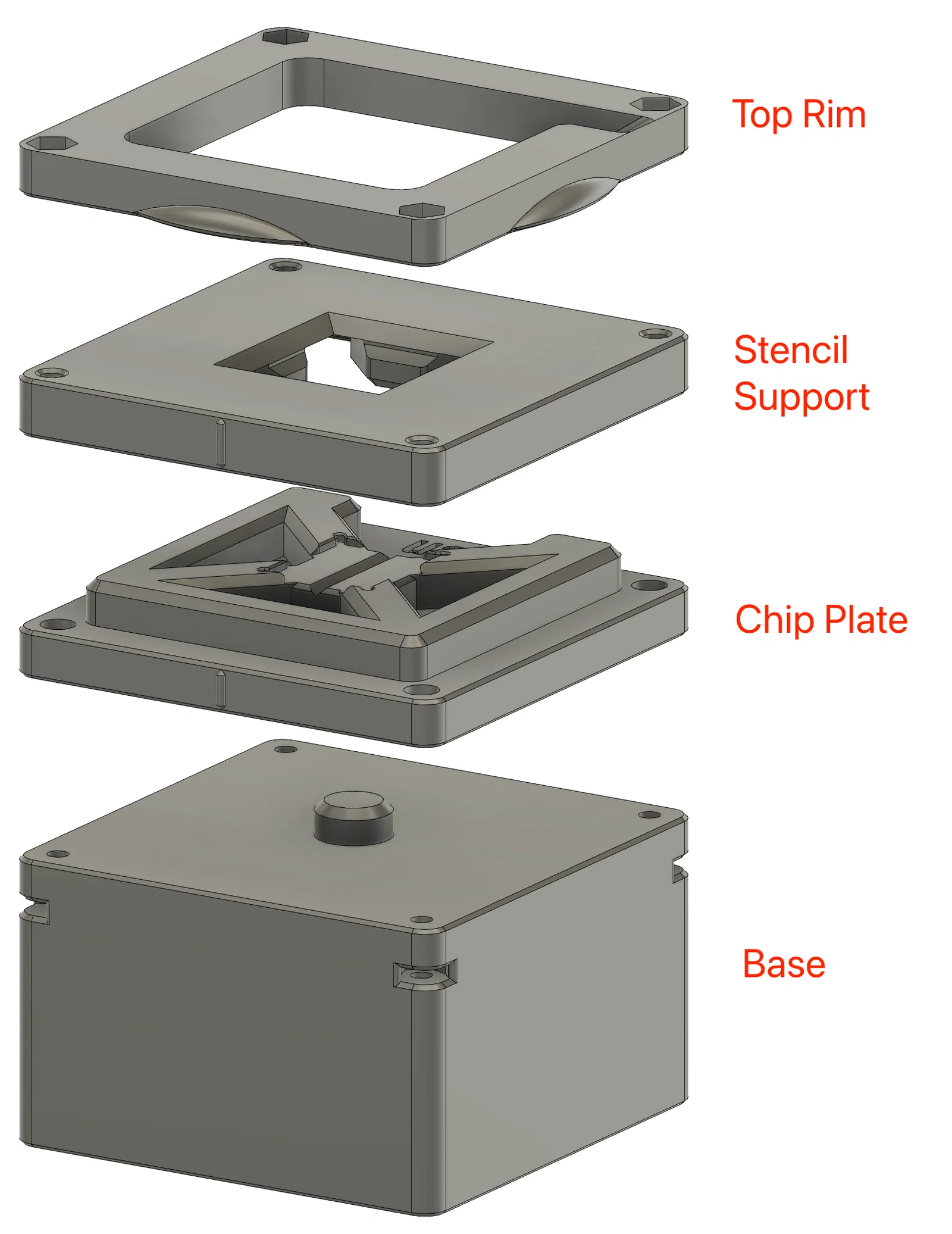

Assembly

Vệ sinh phần support còn sót lại trong lỗ gắn nam châm ở mặt dưới của chip plate, rồi gắn một viên nam châm không lớn hơn D8mm x 3mm.

Dùng [4x] ốc M2x6mm để bắt phần viền trên (top rim) vào phần đỡ stencil (stencil support).

Dùng [4x] ốc M2x8mm để bắt chip plate vào đế (base) SAU KHI đã gắn nam châm vào miếng chip plate.

Phần đế có một khe để bỏ vài đồng xu nhằm tăng trọng lượng, giúp toàn bộ jig ổn định hơn.
