Thay socket Moes BRT-100-TRV (socket replacement)

Bộ thay thế này được thiết kế để có thể lắp mà không cần phá thêm phần nào của TRV, và vẫn chừa đường để truy cập/kéo pin ra vào.

Mình in bằng PETG. ABS thì dĩ nhiên tốt hơn, nhưng nhiệt độ trên TRV chắc chắn không cao tới mức PETG thành vấn đề.

BOM:

2X vít máy M2.5 x 25 mm đầu pan head (Phillips)
3X đai ốc M3
3X vít M3 x 8 mm

Đầu tiên bạn cần ép/nhét 3 đai ốc M3 vào tấm đỡ (support plate). Mấy đai ốc này dùng để bắt nối với ngàm/kết nối van (valve connector).

Giờ tới phần hơi khó một chút. Bạn phải chỉnh TRV về trạng thái đóng (closed) trước. Lúc này ty/bolt sẽ thò ra hết hành trình.

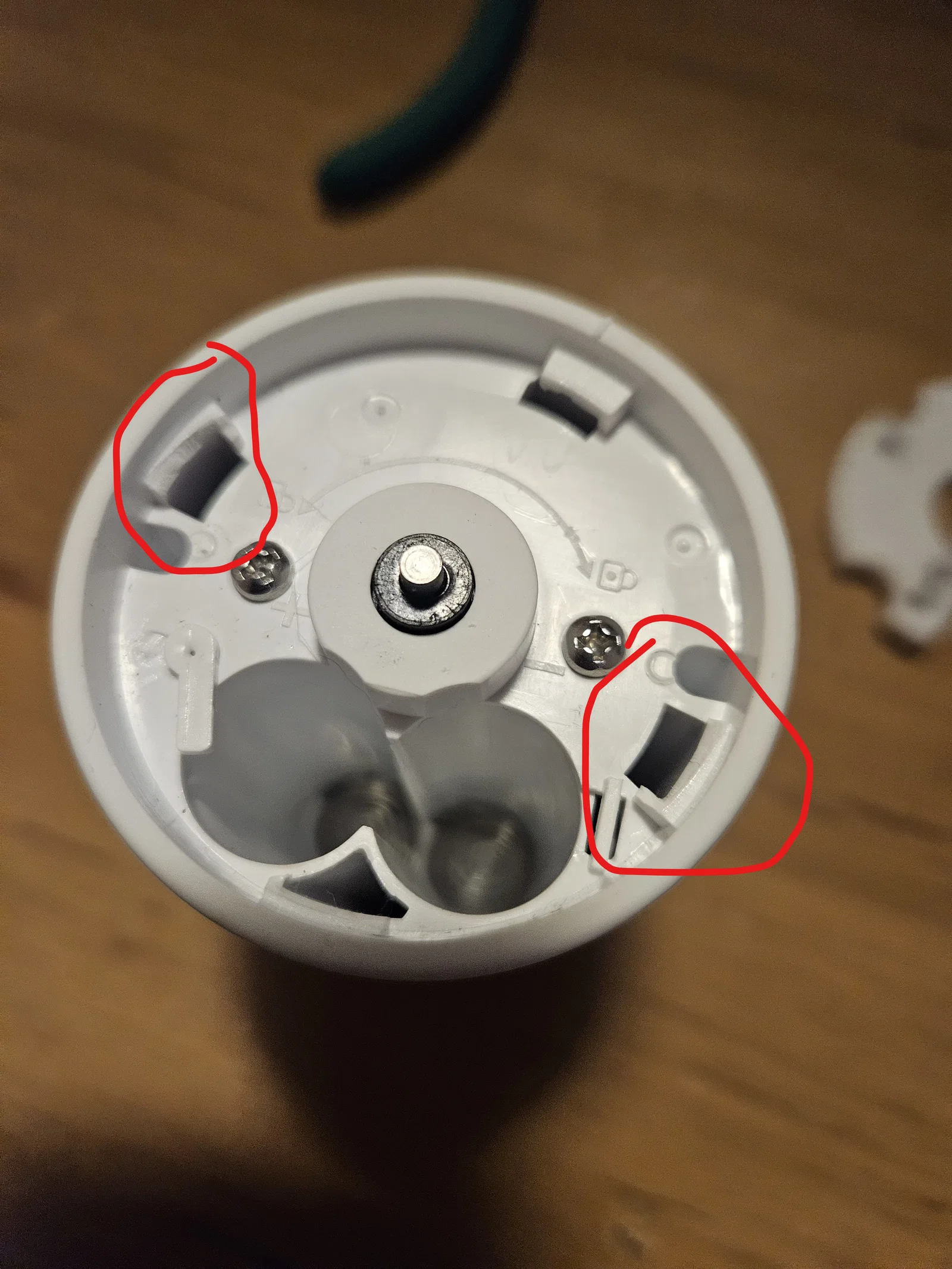

Bên phải và bên trái của ty/bolt có 2 con vít đầu pan head (Phillips). Trước tiên chỉ nới một con thôi. Điều này quan trọng vì hai con vít này đang giữ mô-tơ; nếu bạn tháo lỏng cả hai cùng lúc thì mô-tơ có thể rớt vào trong vỏ.

Sau khi nới một con, chuẩn bị sẵn tấm carrier plate và dùng kìm giữ ty/bolt để mô-tơ vẫn nằm đúng vị trí.

Tháo con vít thứ hai trong khi vẫn giữ ty/bolt bằng kìm. Giờ đặt tấm đỡ (support plate) vào đúng vị trí và bắt cố định nó bằng ít nhất 1 con vít (M2.5 x 25mm). Sau đó bạn có thể bỏ kìm ra và lắp lại con vít còn lại.

Vậy là bạn có thể lắp pin lại và phần TRV coi như xong.

Phần kết nối van cần có cái vòng (ring). Gắn vòng rất dễ (chỉ cần ấn vào).
Còn tháo vòng ra khỏi cái valve connector cũ thì tiếc là không dễ. Mình phải bẻ mấy cái ngàm kẹp ở cái của mình (cũng không sao, vì cái connector cũ đằng nào cũng không dùng lại được).

Cuối cùng, bắt TRV vào connector bằng 3 con vít M3 x 8mm.

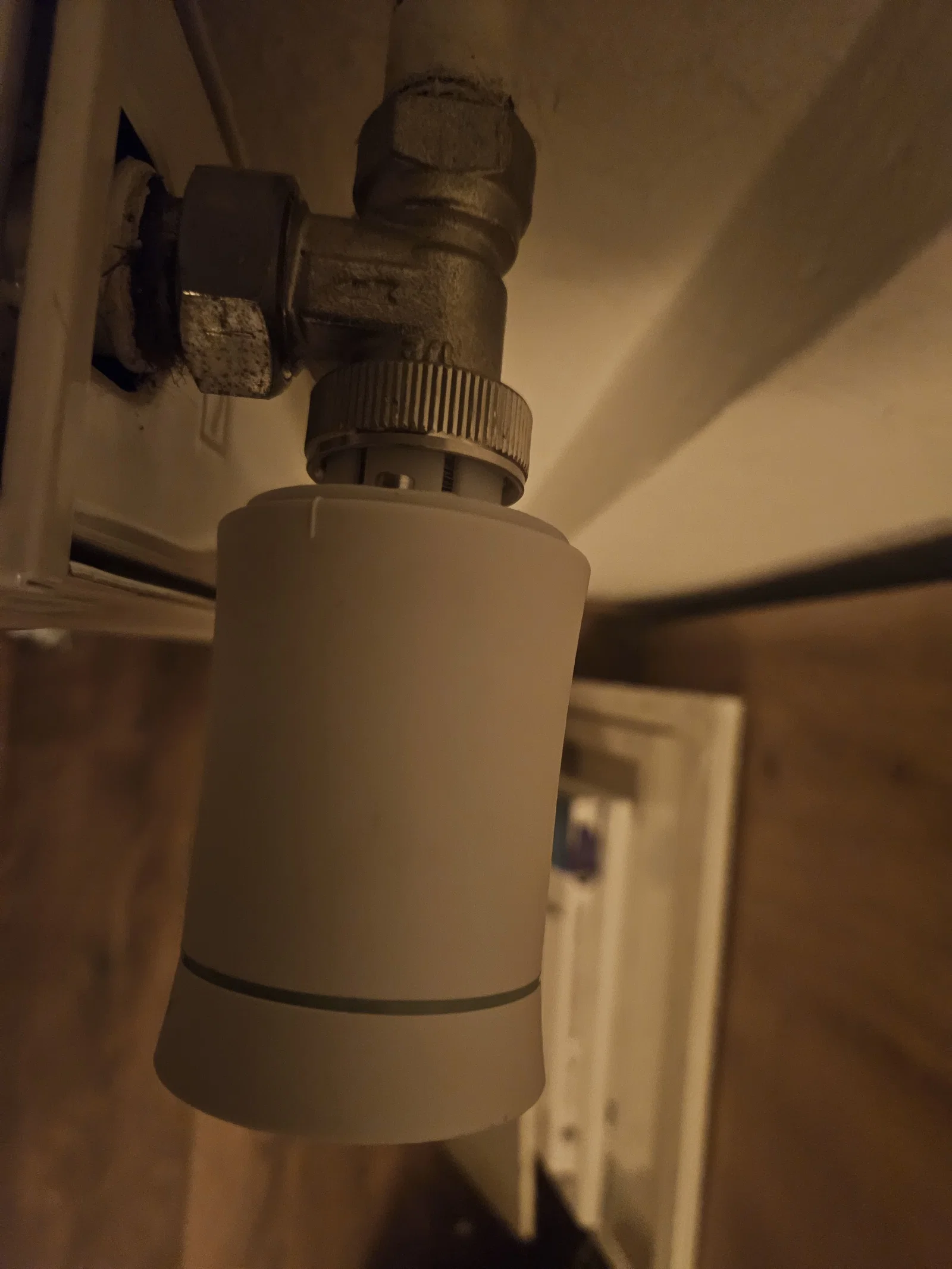

Xong, bạn lại có một cái TRV hoạt động bình thường.
