Kẹp Nhựa Thay Thế Cho Xe (Automotive Clip Replacement)

Tổng quan

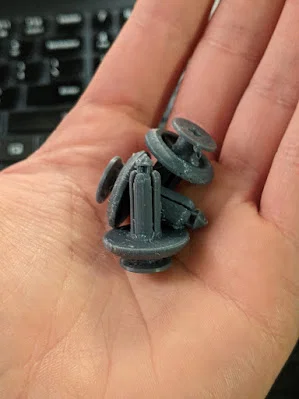

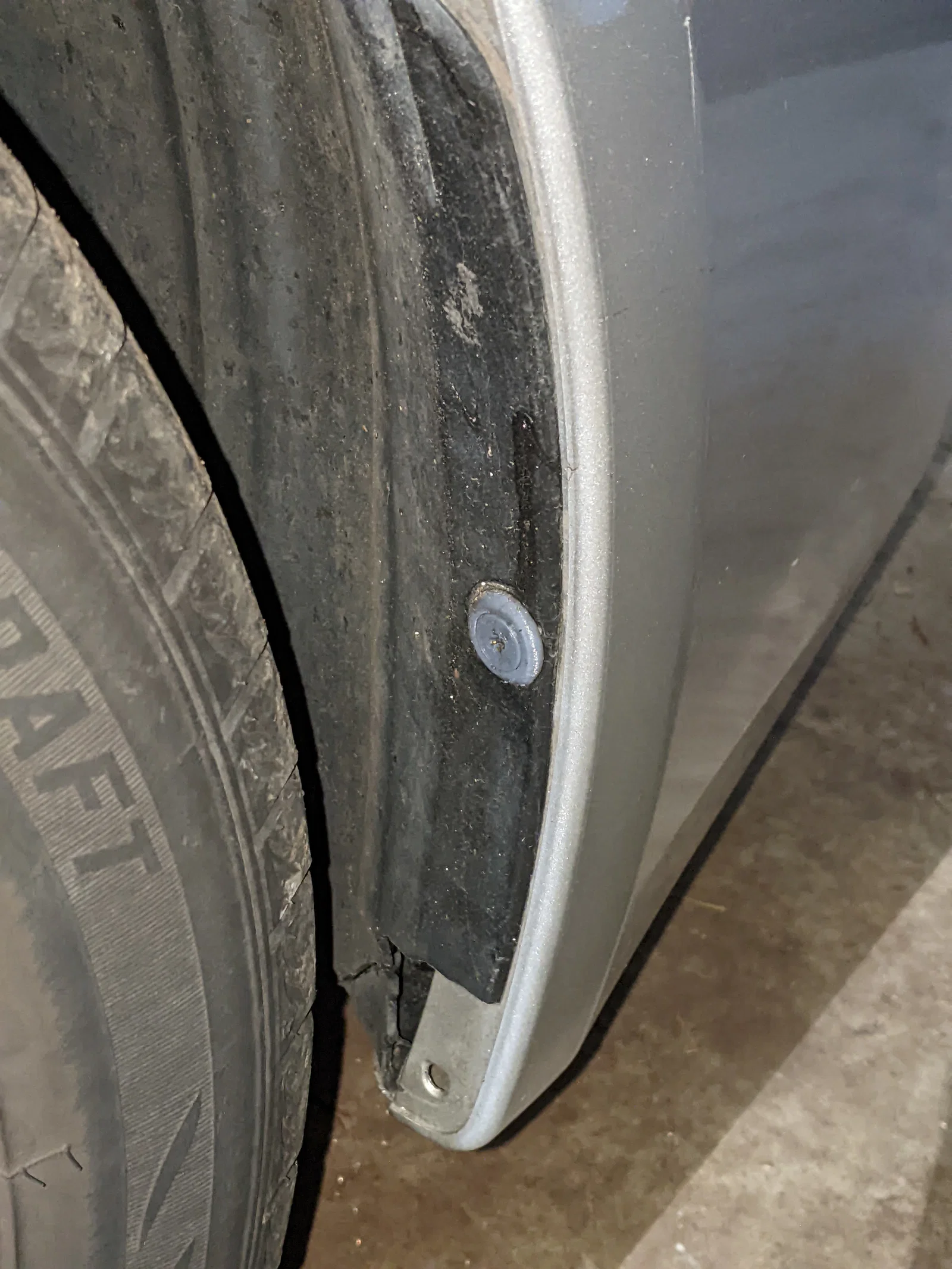

Xe Subaru của mình bị thiếu vài cái kẹp giữ (retaining clip) cho ốp body panel, rồi mình nảy ra ý tưởng: sao không tự in luôn. Tìm thử mấy mẫu có sẵn thì cũng thấy vài cái, nhưng mình không thật sự hài lòng với một vài lựa chọn mình đã test print, nhất là về độ bền và dung sai (tolerances). Từ kinh nghiệm đó, mình nhảy vào Onshape và vẽ lại bộ này để xử các vấn đề mình gặp ở những lần thử trước. Qua vài vòng prototype thì ra được thiết kế mà mình chia sẻ ở đây!

Mấy cái này được dựng theo kẹp zin (stock) của Subaru: 909130067 - Fender Liner Retainer. Floor Pan Splash Shield Clip - Genuine Subaru Part

Biến thể

Mình vẽ 2 đường kính clip (7mm và 8mm) vì đó là hai loại mình cần thay trên Subaru. Ngoài ra, mỗi mẫu còn có bản “short” và “long”.

Mình ước lượng bản “short” có thể kẹp được các tấm có tổng độ dày tới khoảng 5mm. Mình dùng nó để gắn body panel với splash guard và các vị trí tương tự. Bản “long” dài hơn “short” 5mm, nên khoảng tới 10mm là ước lượng hợp lý.

Mỗi biến thể sẽ có file “base” và “pin” riêng, nhớ tải/in đúng một cặp tương ứng!

Hướng dẫn

File nguồn

Mình vẽ trên Onshape. Mình cũng khá mới với phần mềm này nên phần tham số (parameterized) làm chưa tốt, và gần như mình tạo file tách riêng hoàn toàn cho từng biến thể.

File nguồn clip 8mm
File nguồn clip 7mm

In 3D

Phần pin có thể in dựng đứng, đúng kiểu thường thấy. Không cần supports.

Phần base thì khó hơn. Mình khuyên nên in nằm ngang (sideways) để đạt độ bền tối đa theo trục chịu uốn. Cách này sẽ làm supports khó chịu hơn, nhưng kẹp sẽ cứng cáp hơn nhiều.

Mình cũng khuyên tăng số perimeters để phần base đặc (solid), rồi set infill về 0.

Supports

Gợi ý của mình:

• Khe hở giữa các phần quá nhỏ nên organic supports không giúp được bao nhiêu; supports kiểu normal grid/snug cho hiệu quả đỡ tốt hơn. Chỉ cần tỉa phần supports nằm giữa các pin bằng dao x-acto hoặc lưỡi lam để tách supports khỏi vật in.

• Dùng paint-on supports ở mặt dưới của các bề mặt pin như hình (tới 45 độ). Xem các file 3mf đi kèm để tham khảo ví dụ paint-on support.
