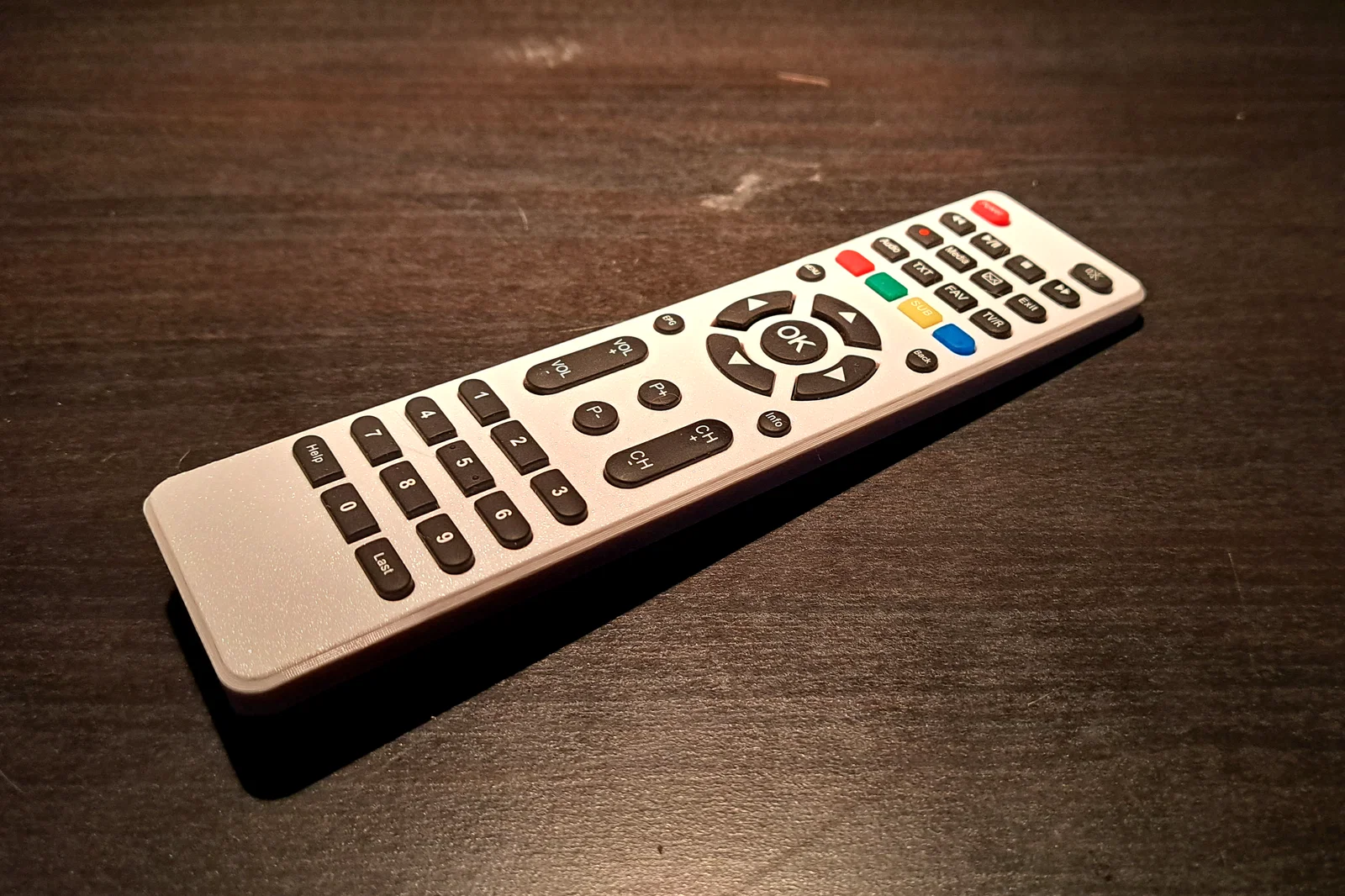

Vỏ remote TV RC-28FX-2 V1.1 (TV Remote Control Shell/Case)

| MÔ TẢ CƠ BẢN |

• Đây là vỏ nhựa (shell/case) cho một remote TV universal (mã bo mạch RC-28FX-2 V1.1)
• Link trang Amazon với loại remote TV tương tự:

https://www.amazon.sa/-/en/Replacement-Remote-SKYWORTH-Universal-Smart/dp/B096MDL93Q

• Ở nước mình (Croatia) loại này hay đi kèm theo bộ đầu thu DVB-T, MaxTV, EVO TV và các gói thuê bao khác cần receiver
• Remote TV của mình cho receiver bị gãy gần như làm đôi (chỉ phần nhựa, điện tử vẫn ổn) – lựa chọn lúc đó là mua nguyên bộ kèm receiver (mà mình không cần) hoặc đặt từ nước ngoài, trả phí ship và chờ 1 tuần. Chưa kể là sẽ phải bỏ đi một cái board còn xài tốt… Mình thấy không phương án nào ổn nên quyết định tự thiết kế lại cái vỏ cho bo mạch (circut board)

| QUYẾT ĐỊNH THIẾT KẾ |

• Thiết kế đơn giản, tiêu chí là phải dễ và in nhanh
• Cũng phải dễ lắp/rã khi cần – không dùng keo và không cần thêm ốc vít

| THIẾT LẬP IN |

• Thường mình không thích kèm file 3mf hay GCODE vì mình không biết bạn dùng máy in/filament/cấu hình tổng thế nào, NÊN HÃY CẨN THẬN KHI DÙNG FILE 3MF NÀY – KIỂM TRA THEO SETTING CỦA BẠN ĐỂ TRÁNH LÀM HỎNG BẤT CỨ THỨ GÌ TRÊN MÁY!

• Không cần supports

• Thiết lập chung:

  • 0,10 - 0,20 mm layer height – tùy bạn thích
  • 10% Cubic infill – vậy là đủ
  • brim (nếu bạn thấy cần)
  • 3 perimeters

| LẮP RÁP |

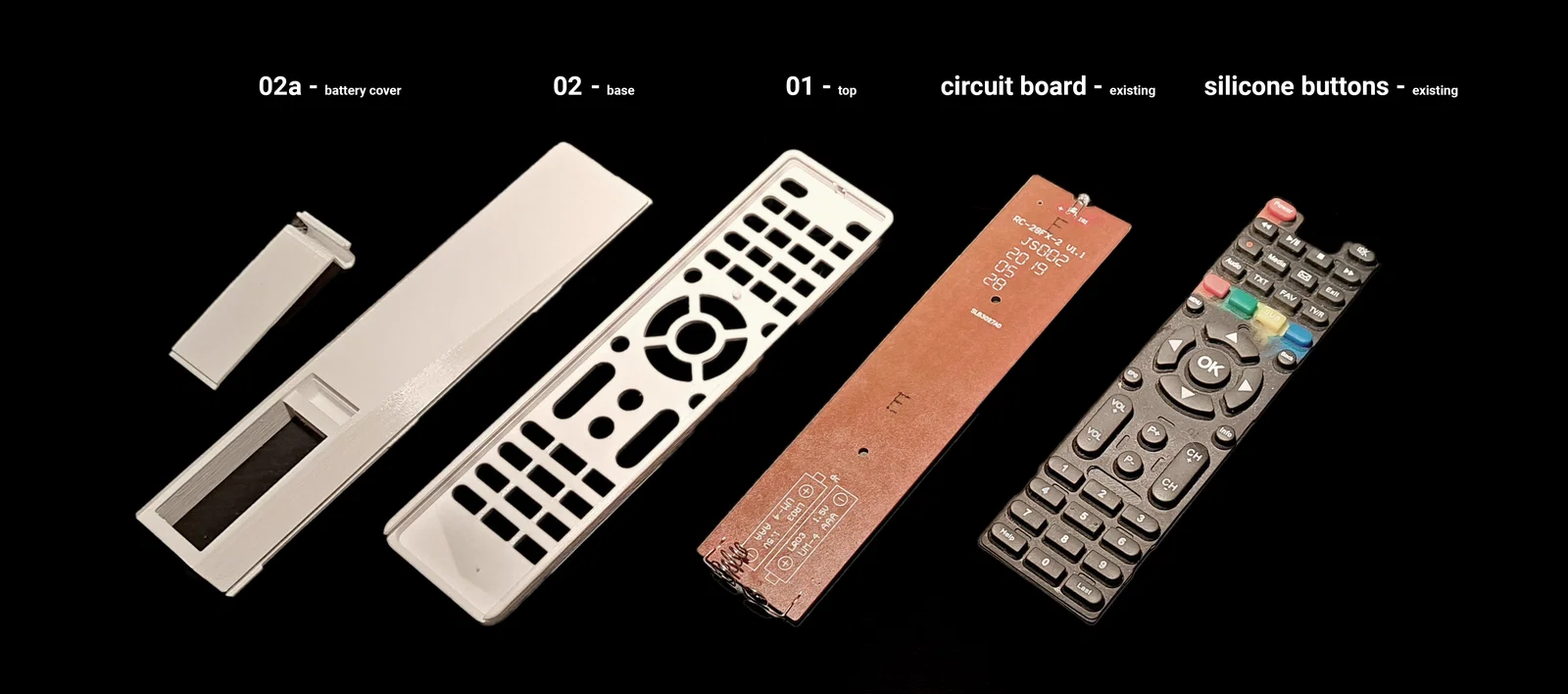

• Có 3 file bạn cần in (01_Top, 02_Base, 02a_Base_battery cover), 1 phần tùy chọn có thể in (00_Test fit), và bạn sẽ cần lấy một số bộ phận từ remote cũ (circut board – kèm lò xo, và nút silicone)

      1_Test fit

• Bước này là tùy chọn nếu bạn chưa chắc vỏ sẽ vừa với remote của bạn
• Ở bước này bạn cần in 00_Test fit
• Đặt miếng nút silicone lên phần 00_Test fit rồi thử bấm cho các nút chui qua lỗ
• Làm vậy sẽ tiết kiệm thời gian, filament và đỡ bực mình về sau
• Nếu nó vào mượt thì các phần còn lại nhiều khả năng cũng sẽ vừa

      2_Phần trên (Top)

• Ở bước này bạn cần 01_Top, circut board và các nút silicone

• Đặt các nút silicone vào trong 01_Top, nhớ kiểm tra tất cả nút đã xuyên qua đúng các lỗ và cái chốt canh giữa (trên part in 3D) đang lòi ra

• Tiếp theo đặt circut board vào đúng vị trí

      3_Phần dưới (Bottom/Base)

• Ở bước này bạn cần 02_Base và lò xo cho một bên pin

• Trong part có một gân mỏng nhỏ nằm giữa các trụ để giữ lò xo và giúp máy in dễ in hơn – bạn sẽ phải bẻ một hoặc cả hai gân này để lò xo đi xuyên qua (tùy thiết kế remote TV của bạn)

• Sau đó chỉ cần gắn lò xo vào đúng vị trí

      4_Ghép hai phần lại

• Giờ sẽ nối phần dưới và phần trên
• Đặt phần dưới lên trên phần trên sao cho 2 cái ngàm (flaps) của phần dưới luồn vào phần trên – nhưng hơi trượt xuống dưới một chút để các ngàm “dưới” vẫn nằm ngoài phần trên
• Phần dưới có 6 ngàm ở hai bên, mỗi bên 3 cái; trong đó 2 cái phía dưới sẽ hơi rộng hơn – 2 cái này cần để ở ngoài

• Cầm hai phần và ấn nhẹ cạnh còn lại của phần dưới vào trong phần trên để 2 ngàm click vào rãnh (grove)

• Sau đó trượt phần dưới vào hết hành trình còn lại để khít với phần trên

      4_Nắp (lid)

• Nắp pin có một khe ở phía dưới để bạn đẩy vào, rồi chỉ cần đẩy nó vào rãnh ở phía trên

• Nếu cần mở ra, bạn chỉ việc kéo cái lẫy (lever) ngược lại rồi tháo nắp ra

Xong rồi đó – đừng vội quăng cái remote TV đi nha! ;)
