Ngàm EVA 3 gắn EBB36 cho extruder LGX Lite

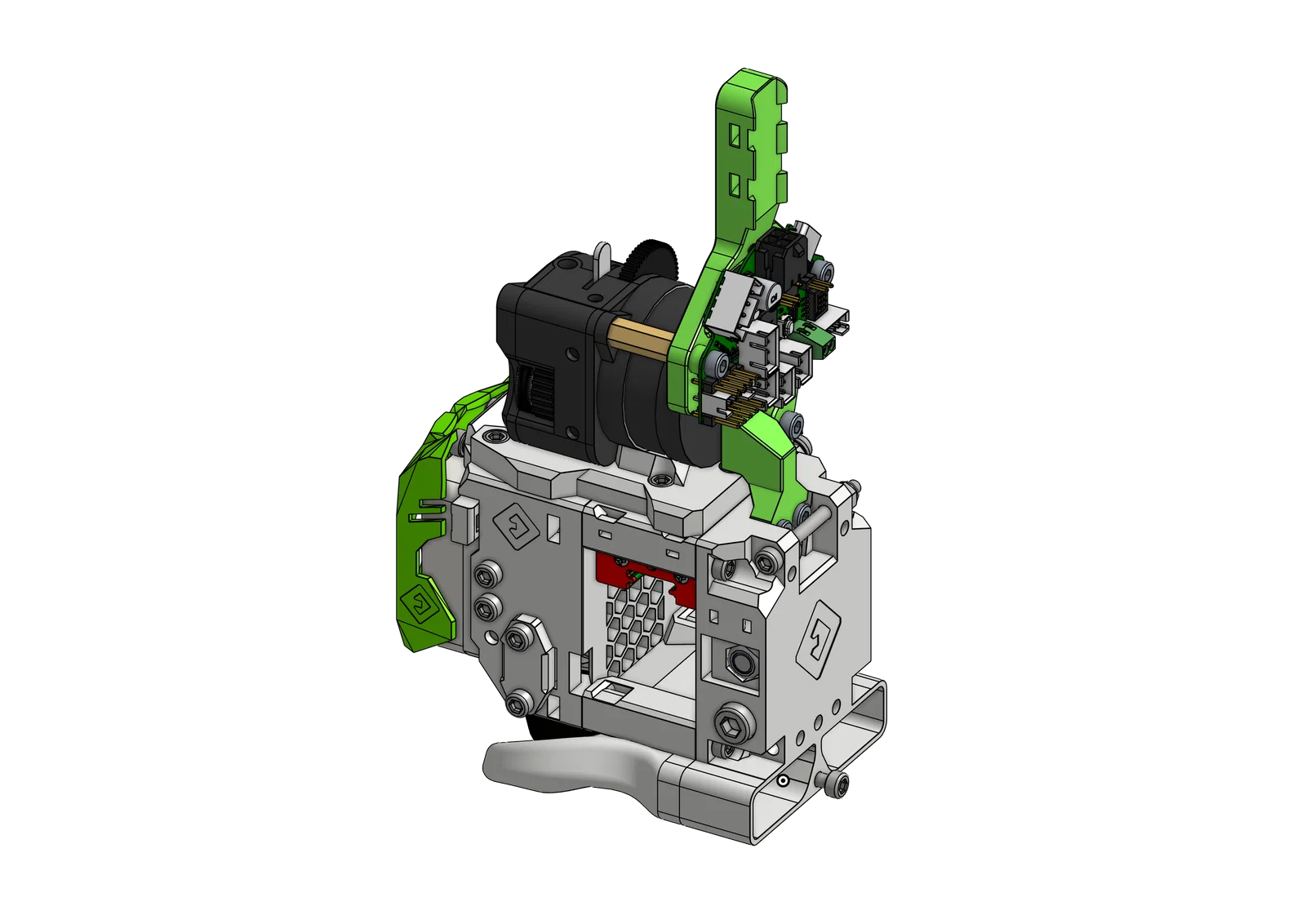

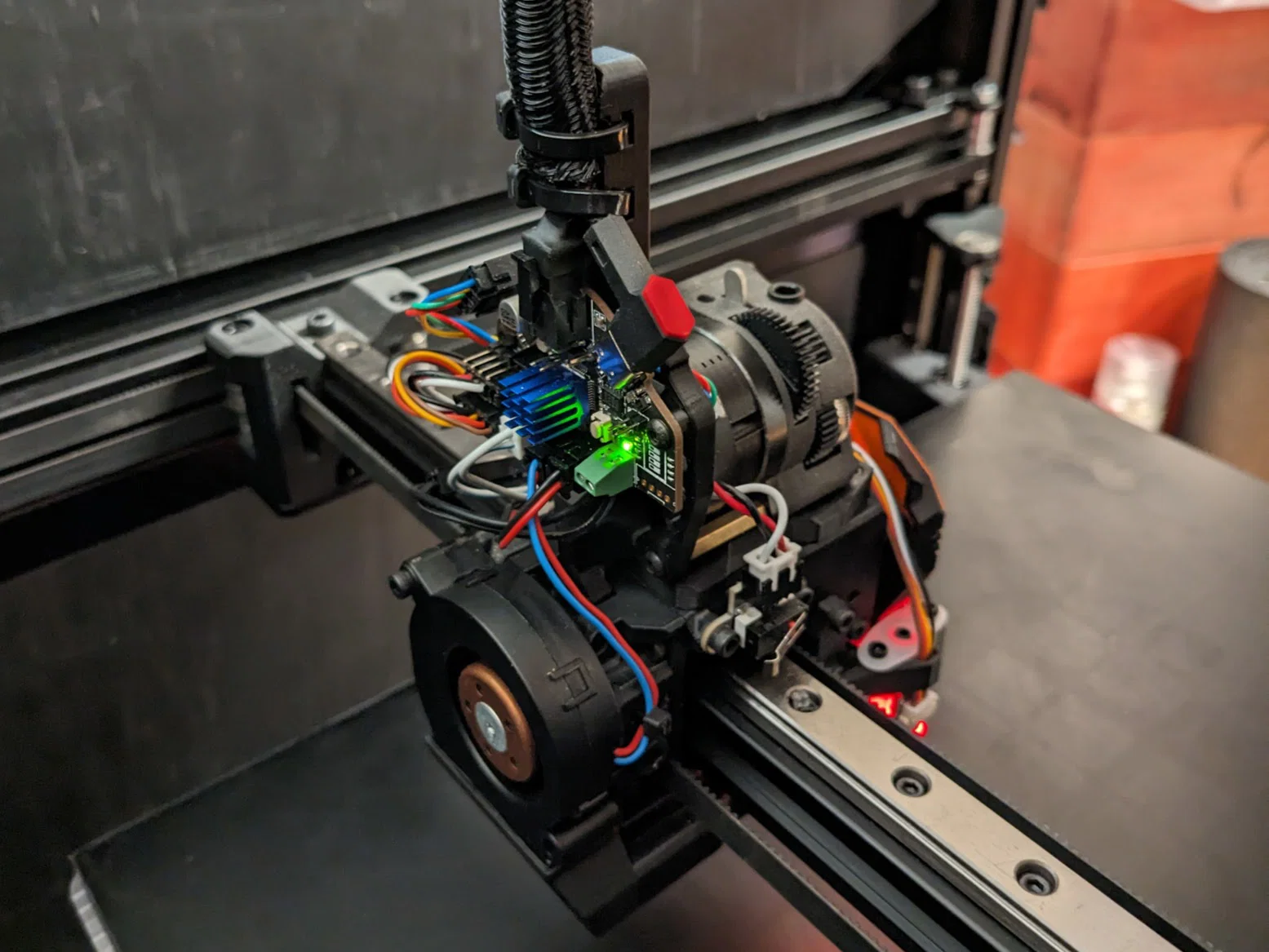

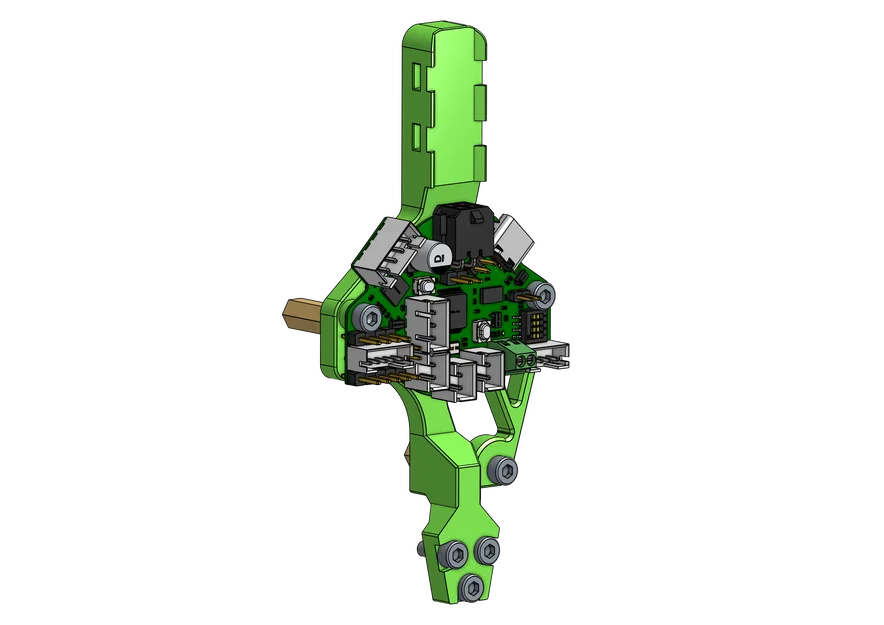

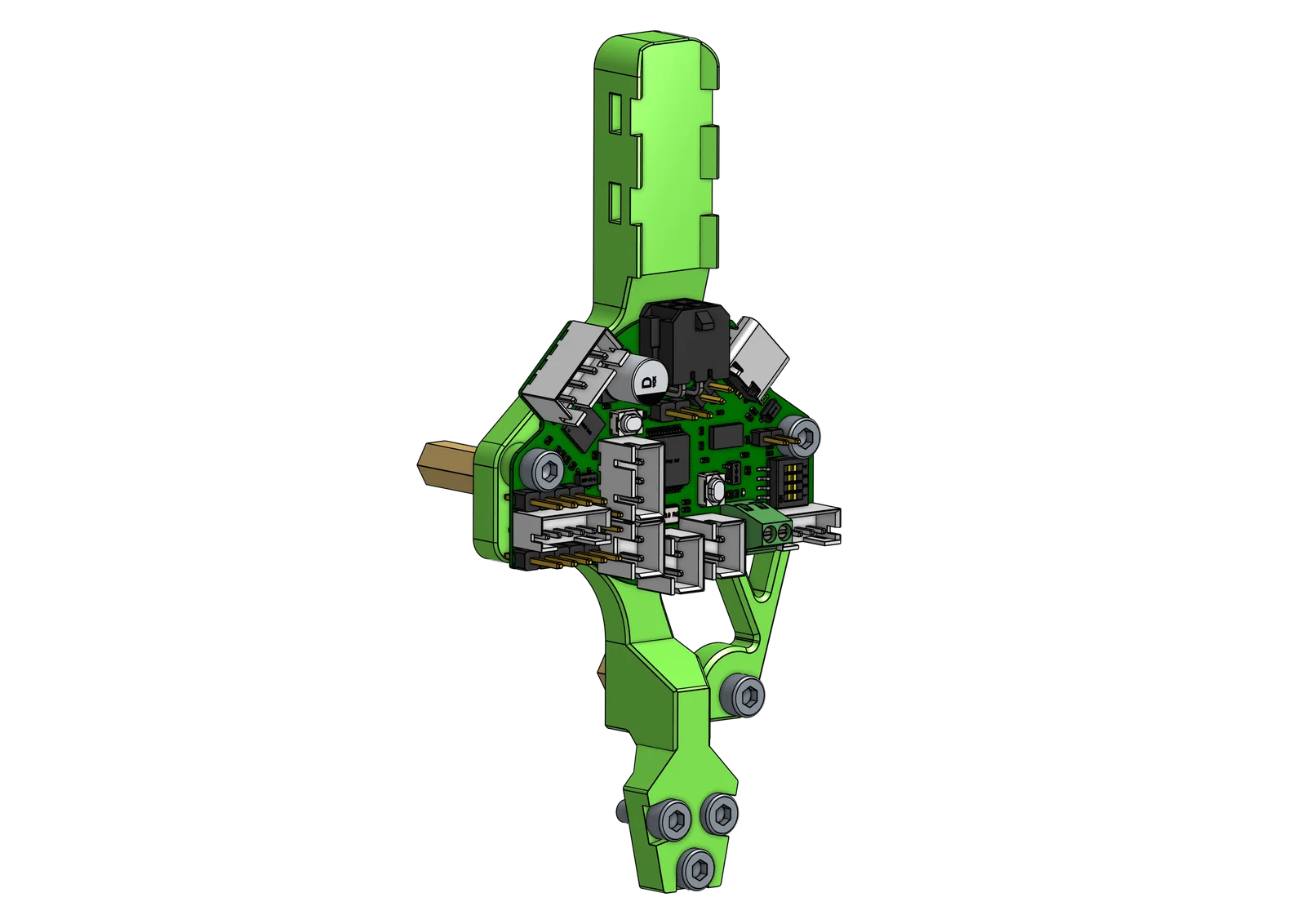

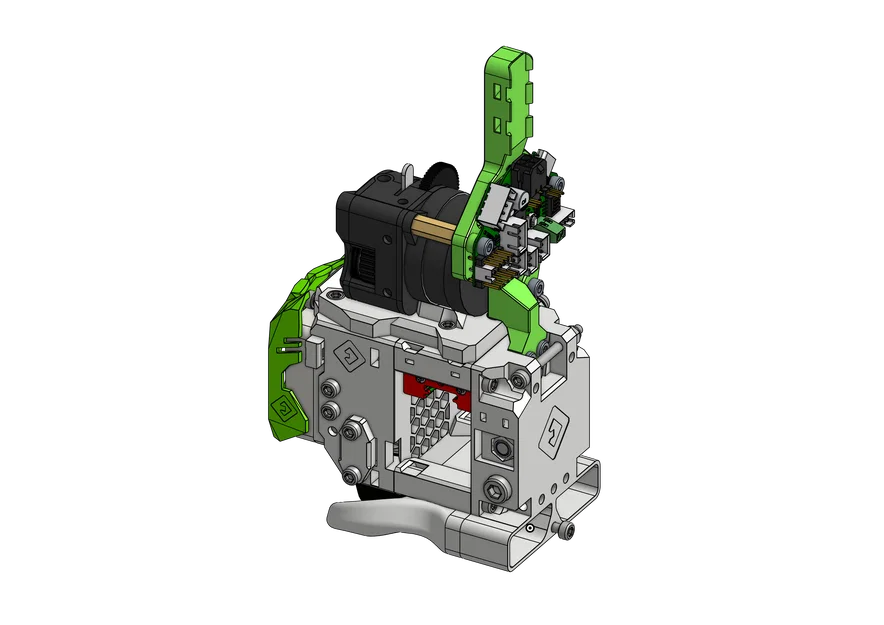

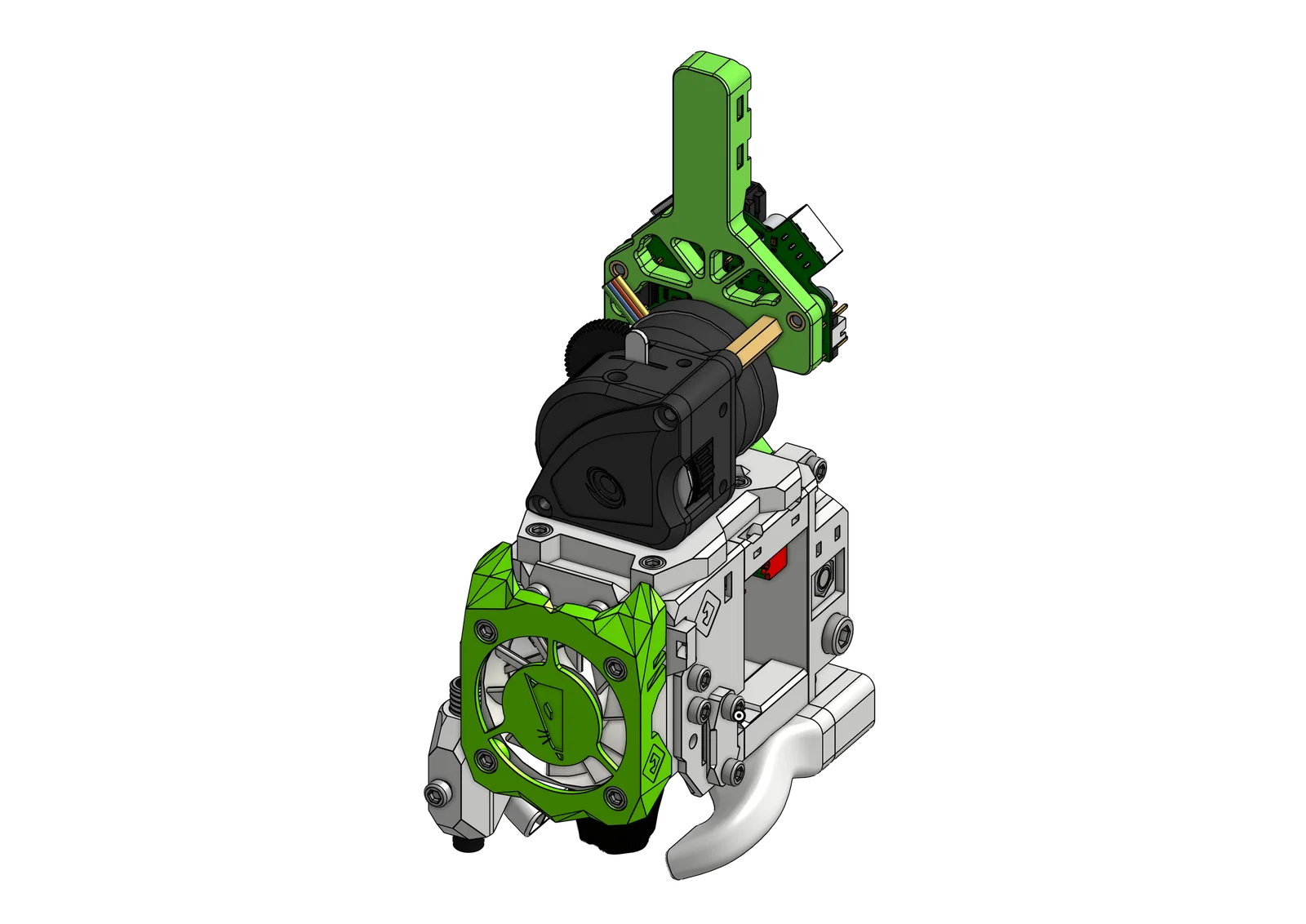

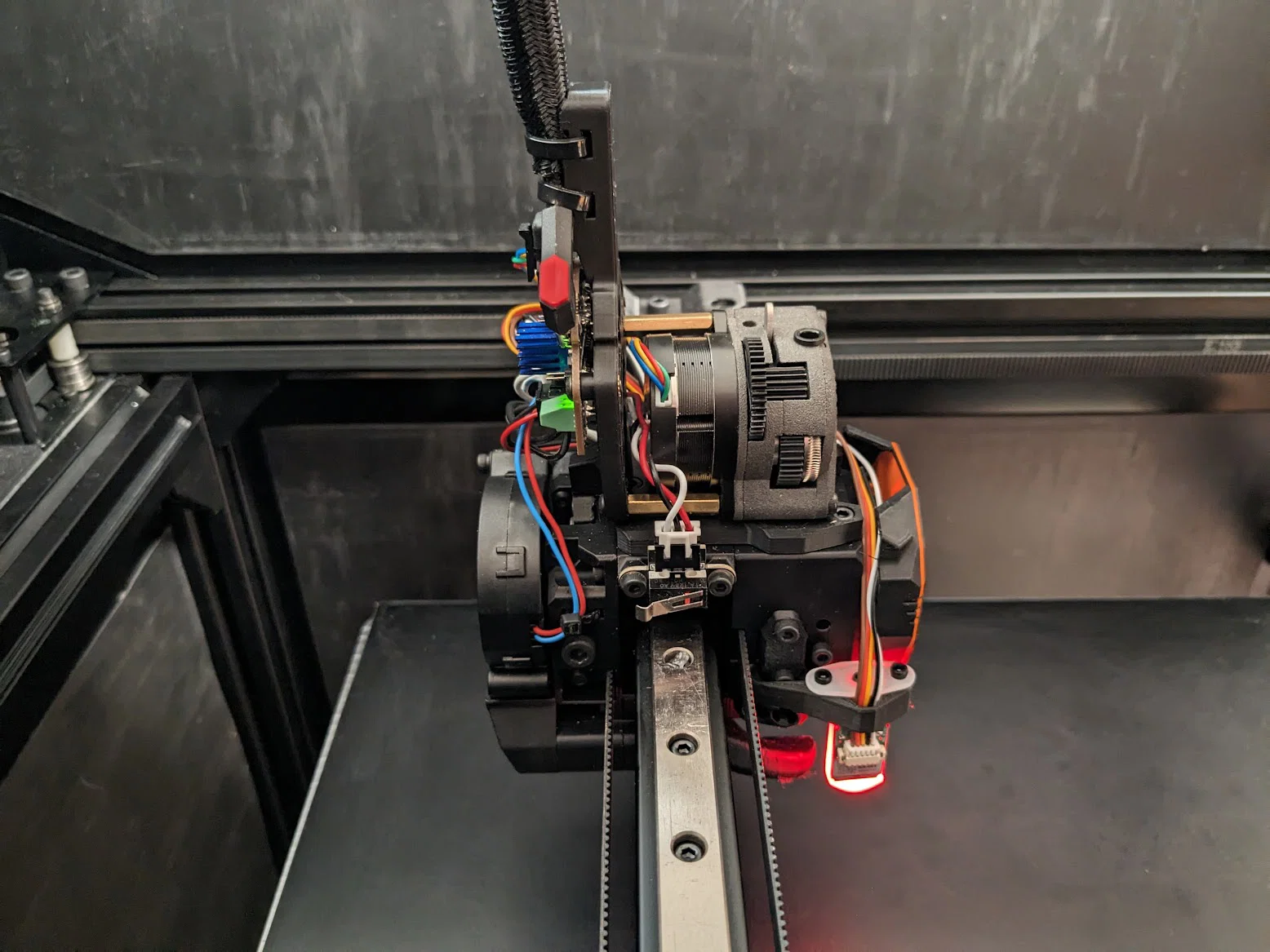

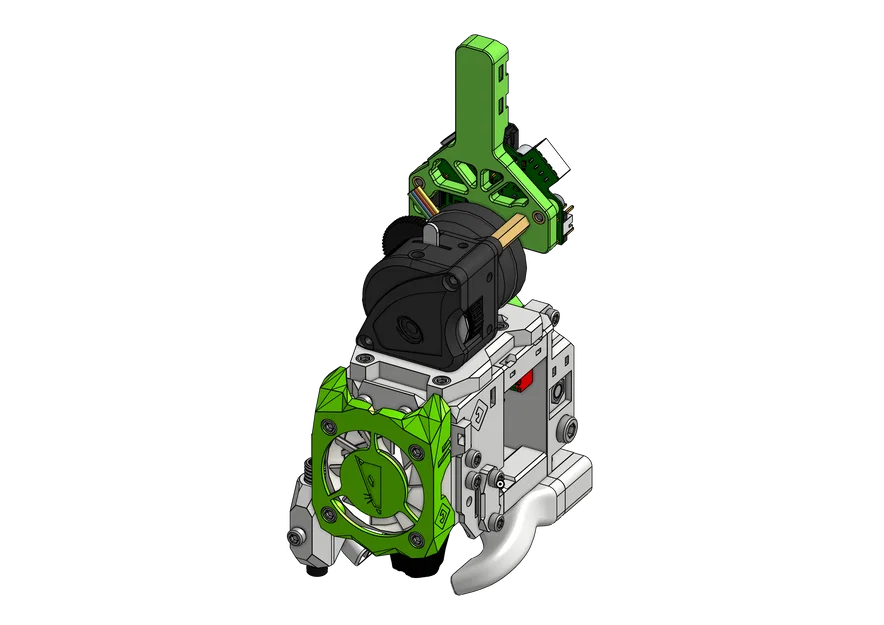

Đây là một ngàm (mount) kèm strain relief để dùng Bigtreetech EBB36 toolhead PCB với LGX Lite extruder trên platform carriage EVA 3.x.

Mẫu này là bản remix từ mount cho Orbiter 2.0 extruder của Iatraliptes.

Mình khuyên dùng cáp USB có đầu bẻ góc (angled connector).

BOM

Qty

Part

Sourcing

4

M3x8mm Socket Head Cap Screws

Aliexpress

2

M3 x D4.6 x L4.0 heat inserts (Rat Rig / EVA 3 style)

Aliexpress

2

M3x20mm spacers

From EBB36 kit

2

M3x3 Button Head hoặc Socket head Cap Screws (cho LGX Lite)

Aliexpress

Printing

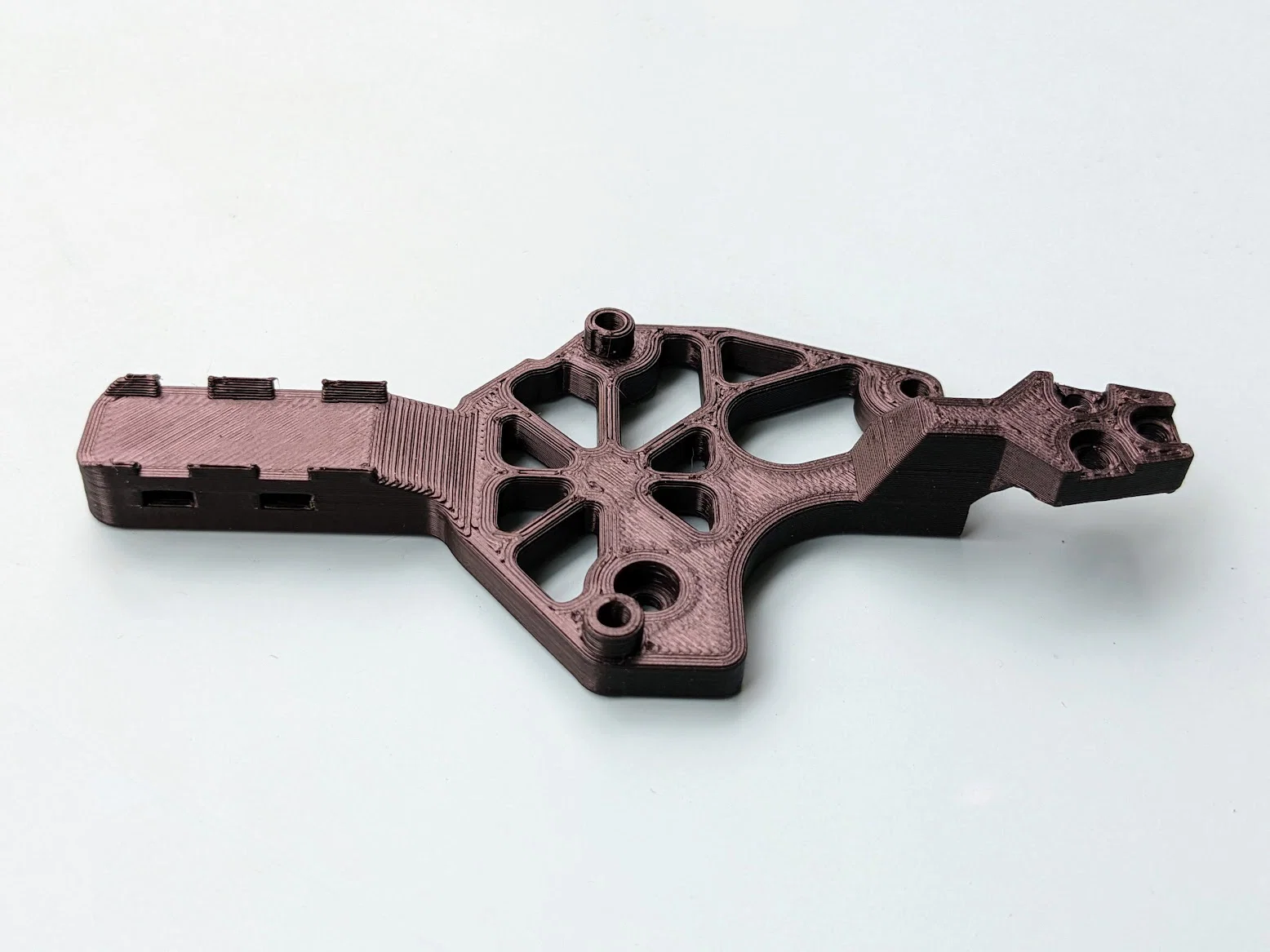

In part theo đúng hướng gốc. File STL đã được xoay sẵn để in. Dùng support enforcer bên dưới điểm bắt ốc 3 lỗ.

• Vật liệu: ABS, ASA, hoặc PETG nếu không có enclosure.
• Perimeters: 4
• Extrusion width: 0.4mm
• Layer height: 0.2mm
• Infill: 40%
• Top / bottom solid layers: 5
• Supports: Có, enforcer hoặc paint-on

Assembly

Ép (insert) heat-set inserts vào mặt sau của mount.

Lắp spacers bằng ốc M3x8mm.

Tháo wire holder đang có sẵn và lắp mount vào đúng vị trí đó, dùng lại các ốc M3 cũ.

Tháo các con ốc hiện tại đang giữ LGX Lite lại với nhau, thay bằng ốc dài M3x30mm rồi vặn vào spacers.

Lắp PCB bằng các ốc M3x8mm còn lại.
