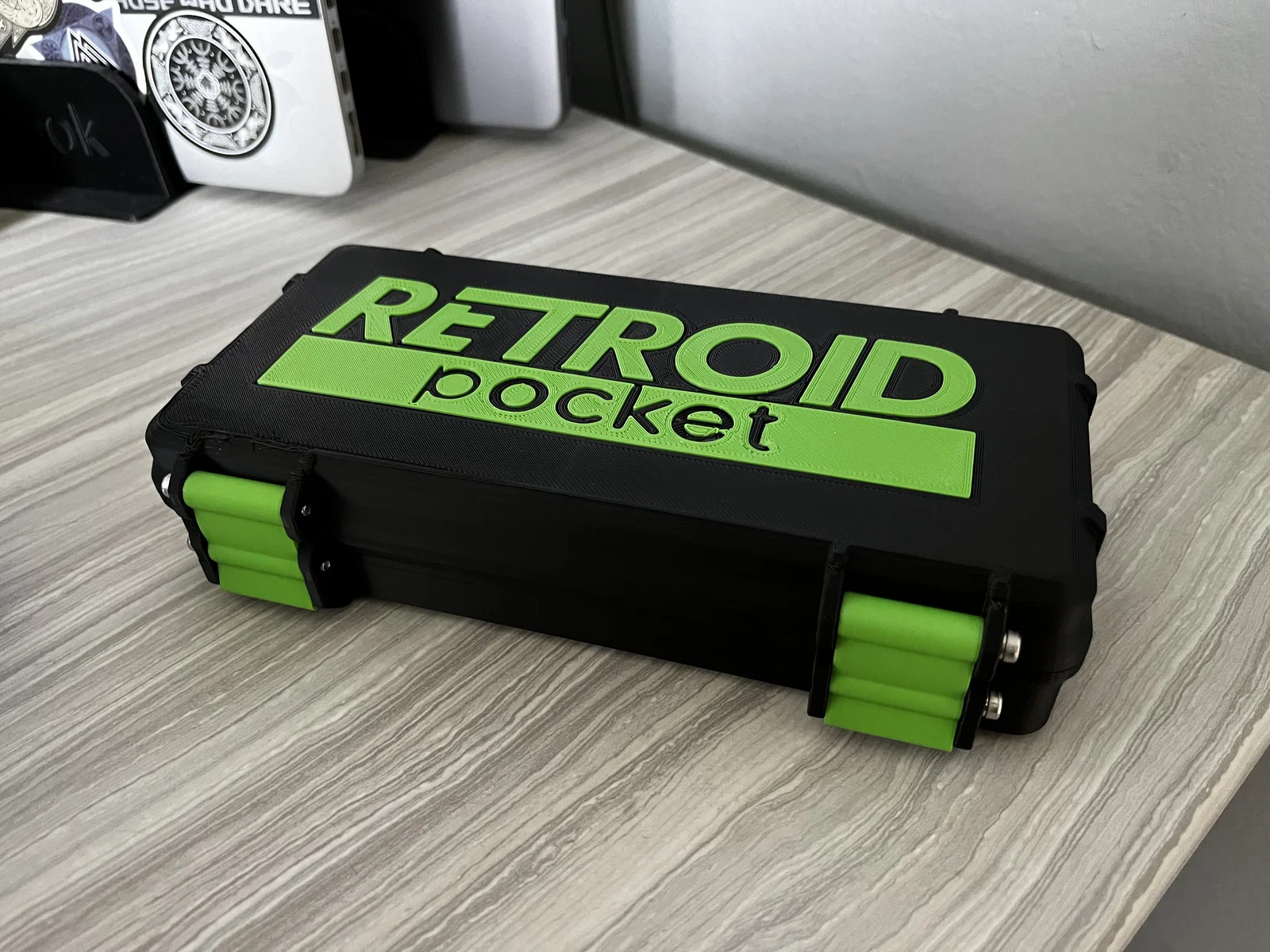

Hộp đựng du lịch chống va đập cho Retroid Pocket 3+ (Rugged Travel Case)

Cập nhật lớn! - Version 2

Sau khi mình sắm thêm kha khá phụ kiện cho Retroid, mình nhận ra cái hộp của mình không còn đủ chỗ chứa nữa. Thế là có lý do quá hợp lý để làm lại toàn bộ cái box, chừa thêm nhiều không gian hơn.

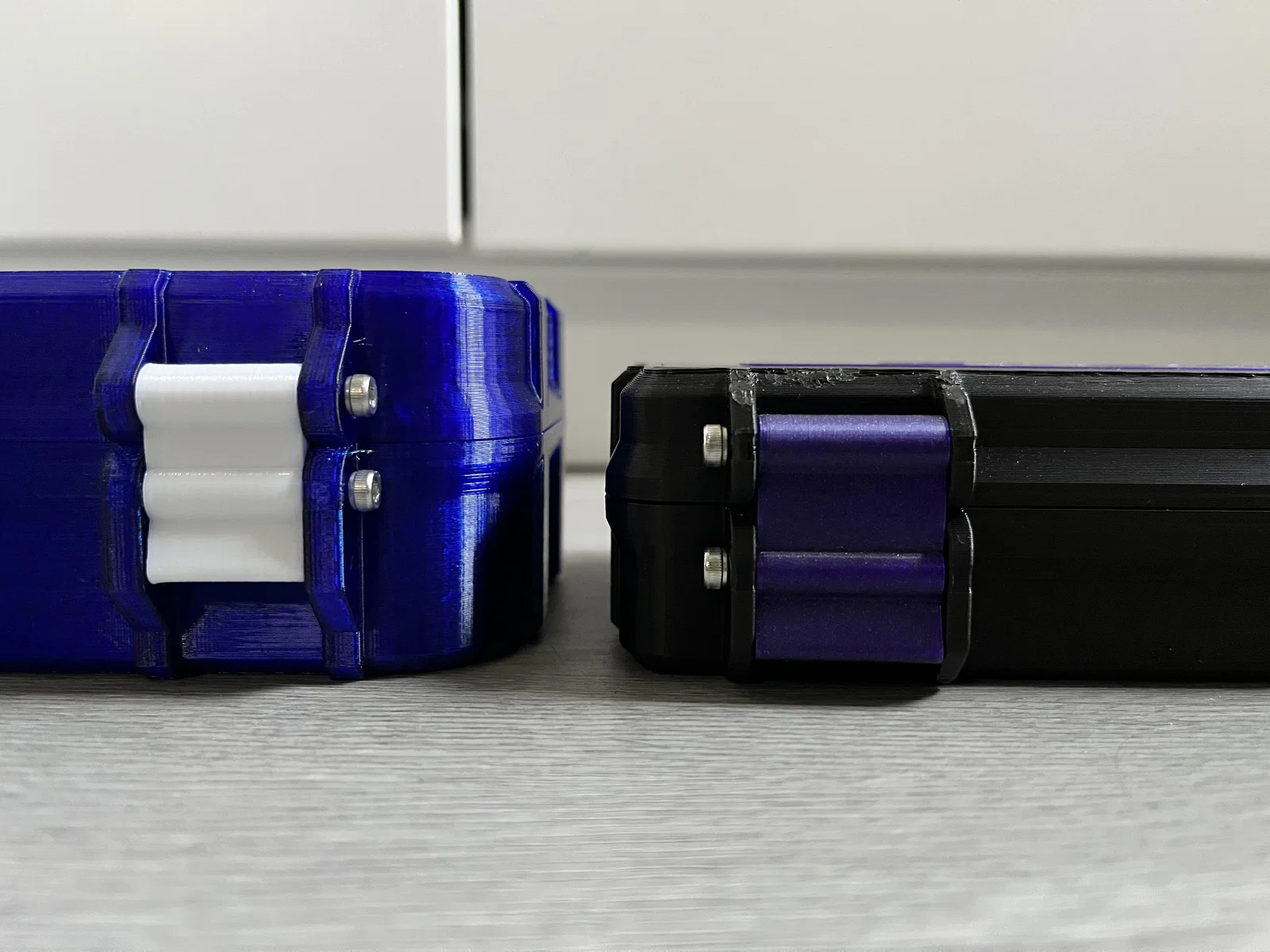

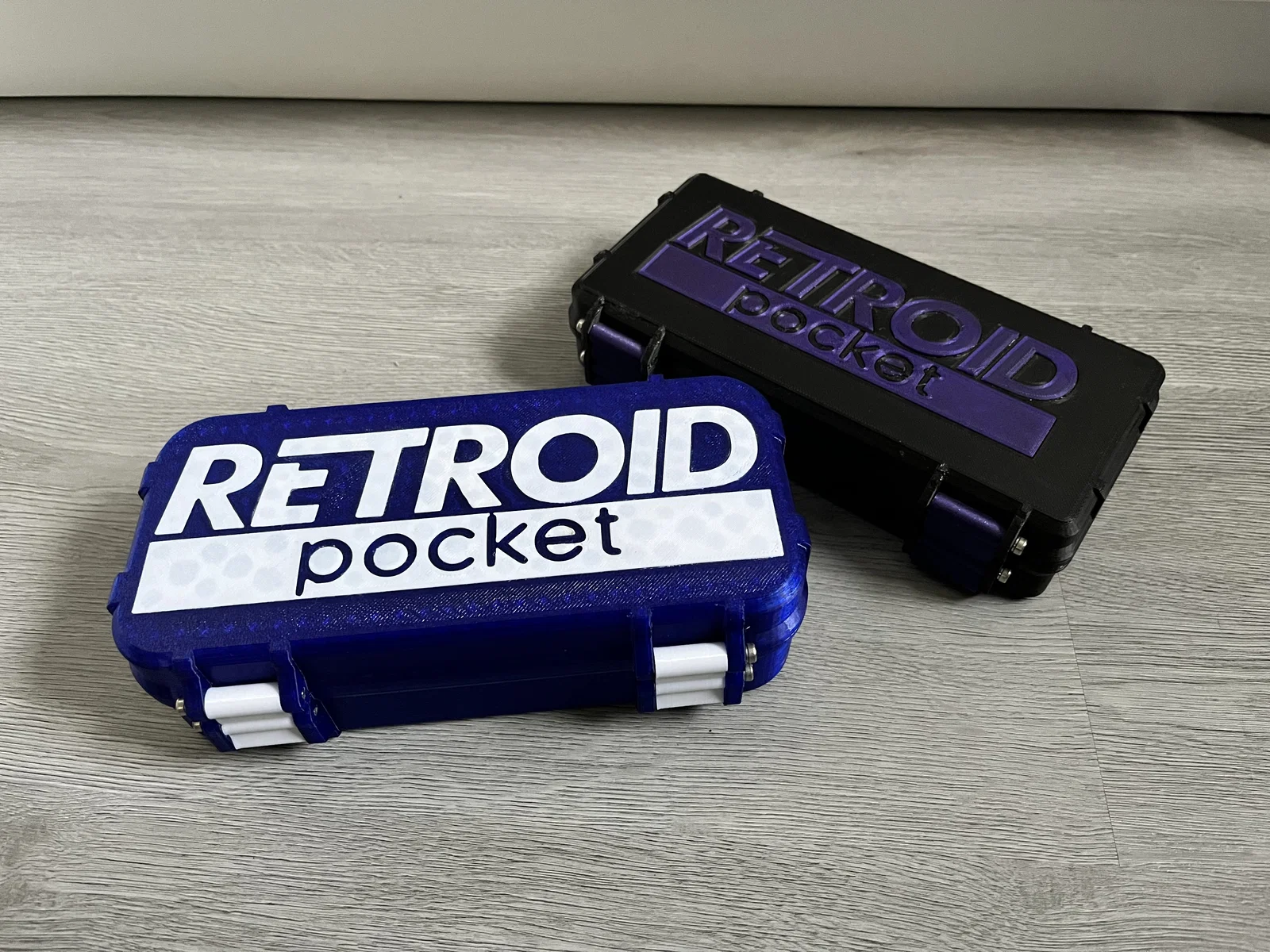

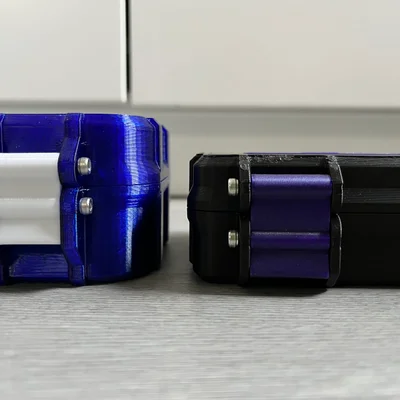

Box này dày hơn Version 1! Nếu bạn ít phụ kiện hơn và muốn một cái box mỏng gọn, mình vẫn khuyên dùng Version 1.

Những điểm mới:

• Ngàm/khóa cài nhỏ hơn, tiết kiệm vật liệu
• Tăng vật liệu ở các vị trí bắt vít (khó gãy hơn)

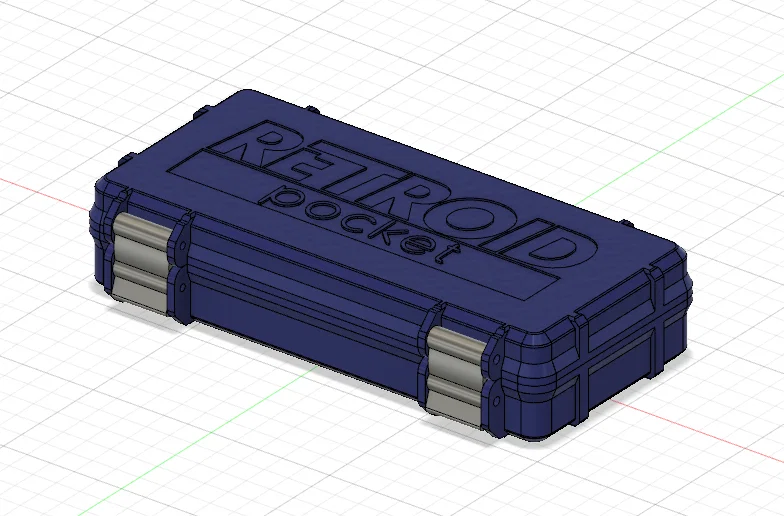

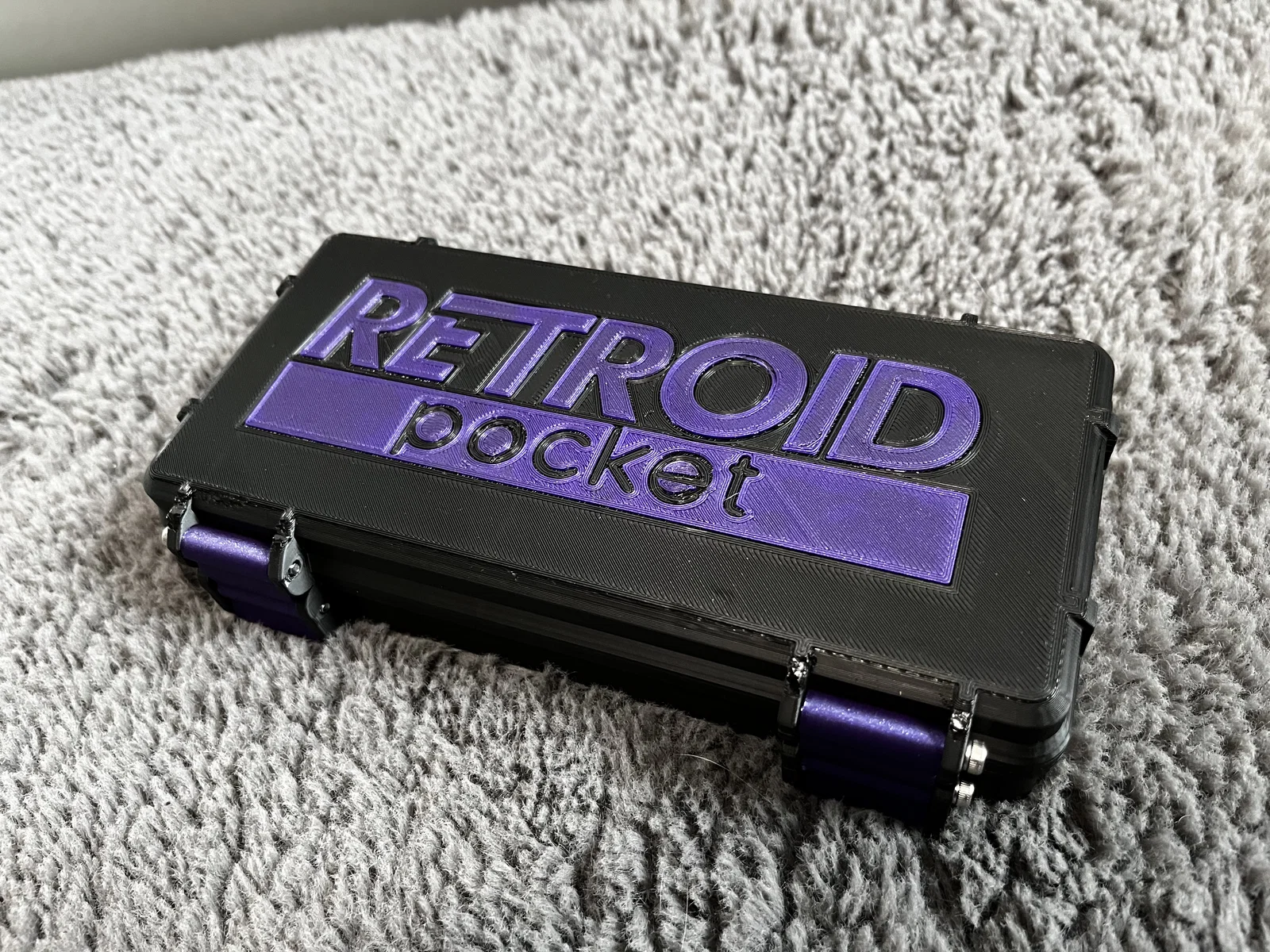

• Logo trên nắp to hơn (dễ in hơn – nhìn cũng đẹp)

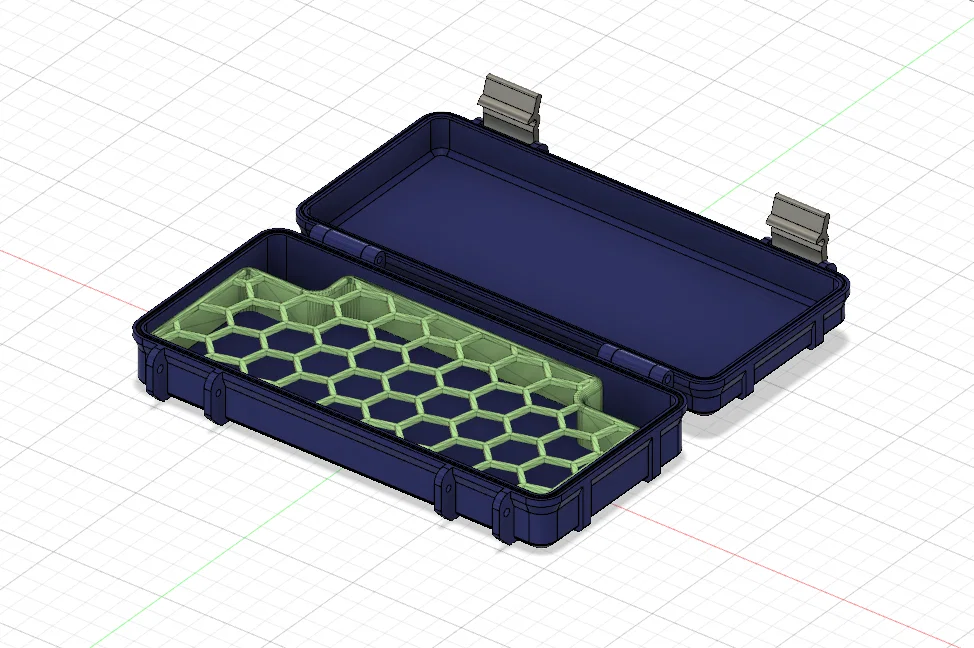

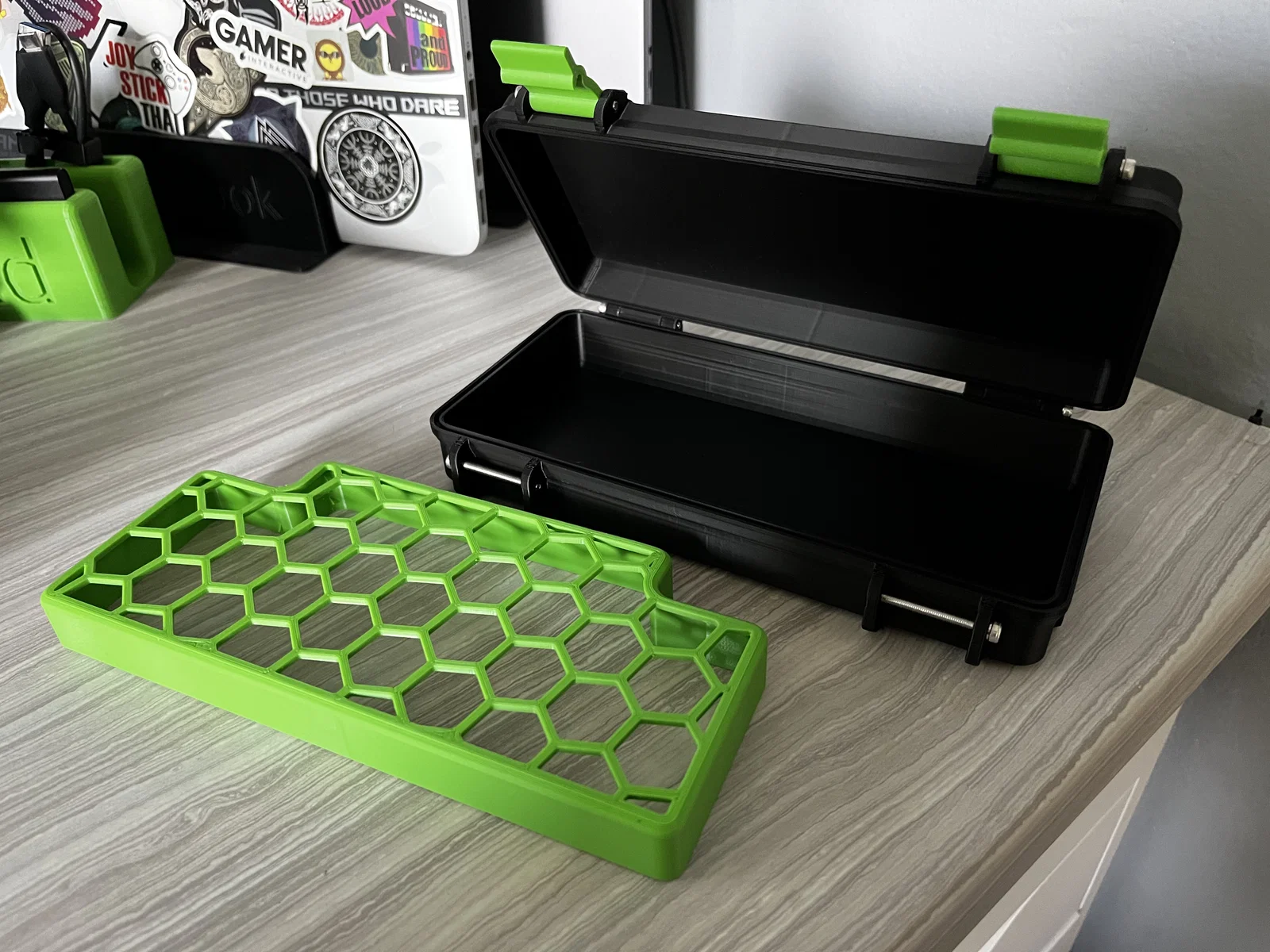

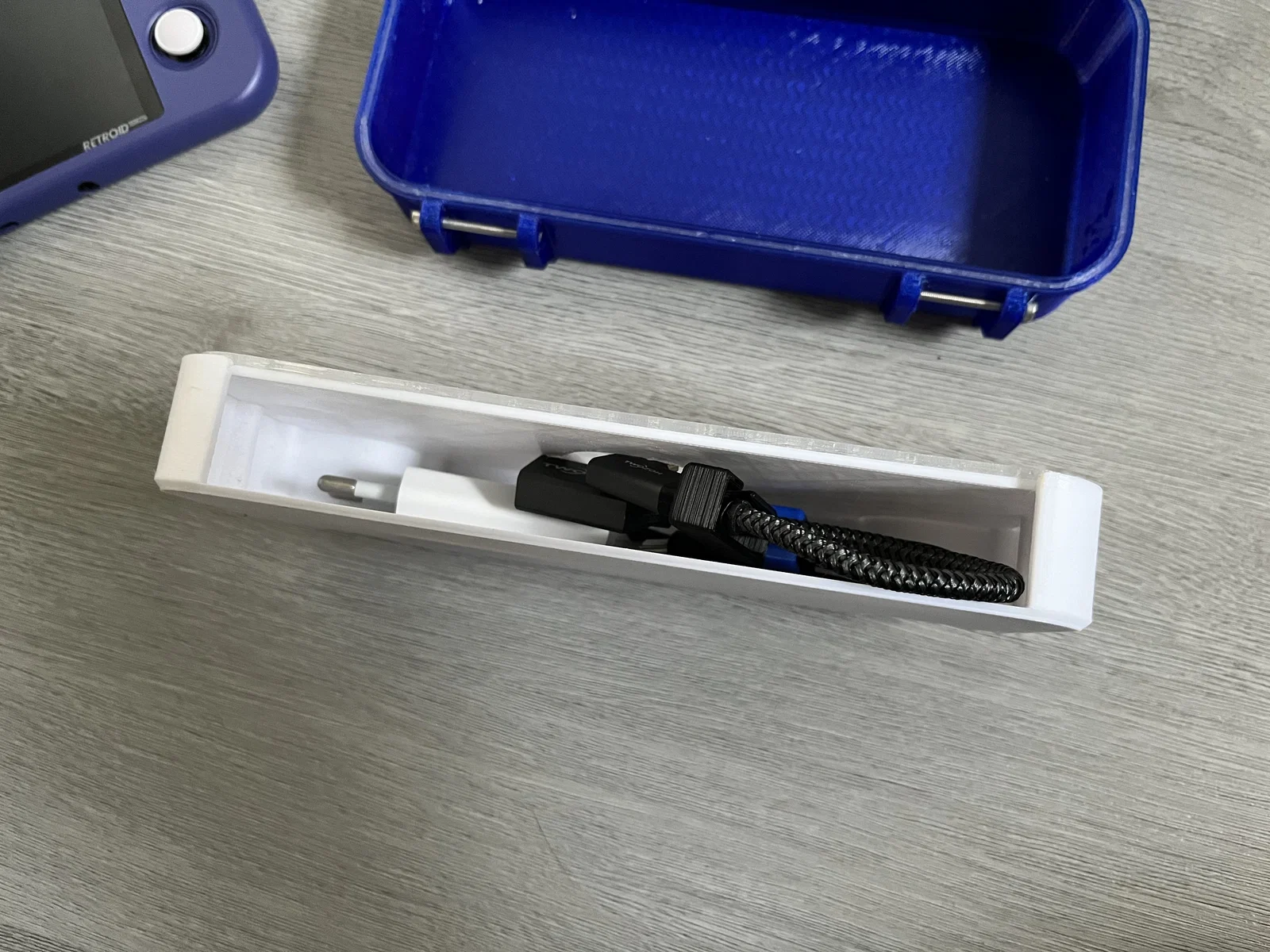

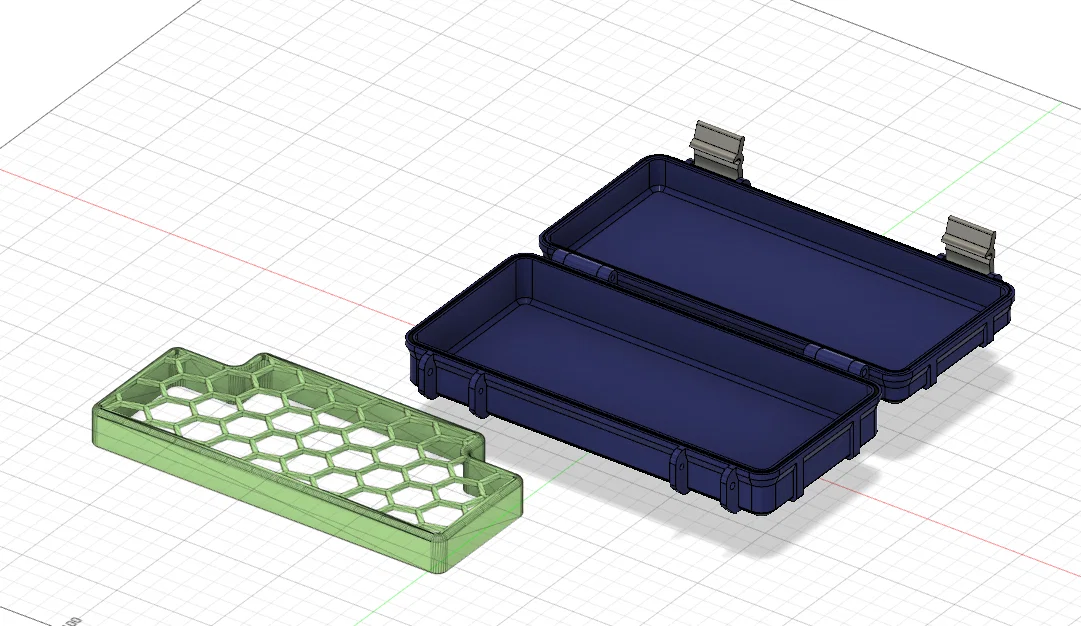

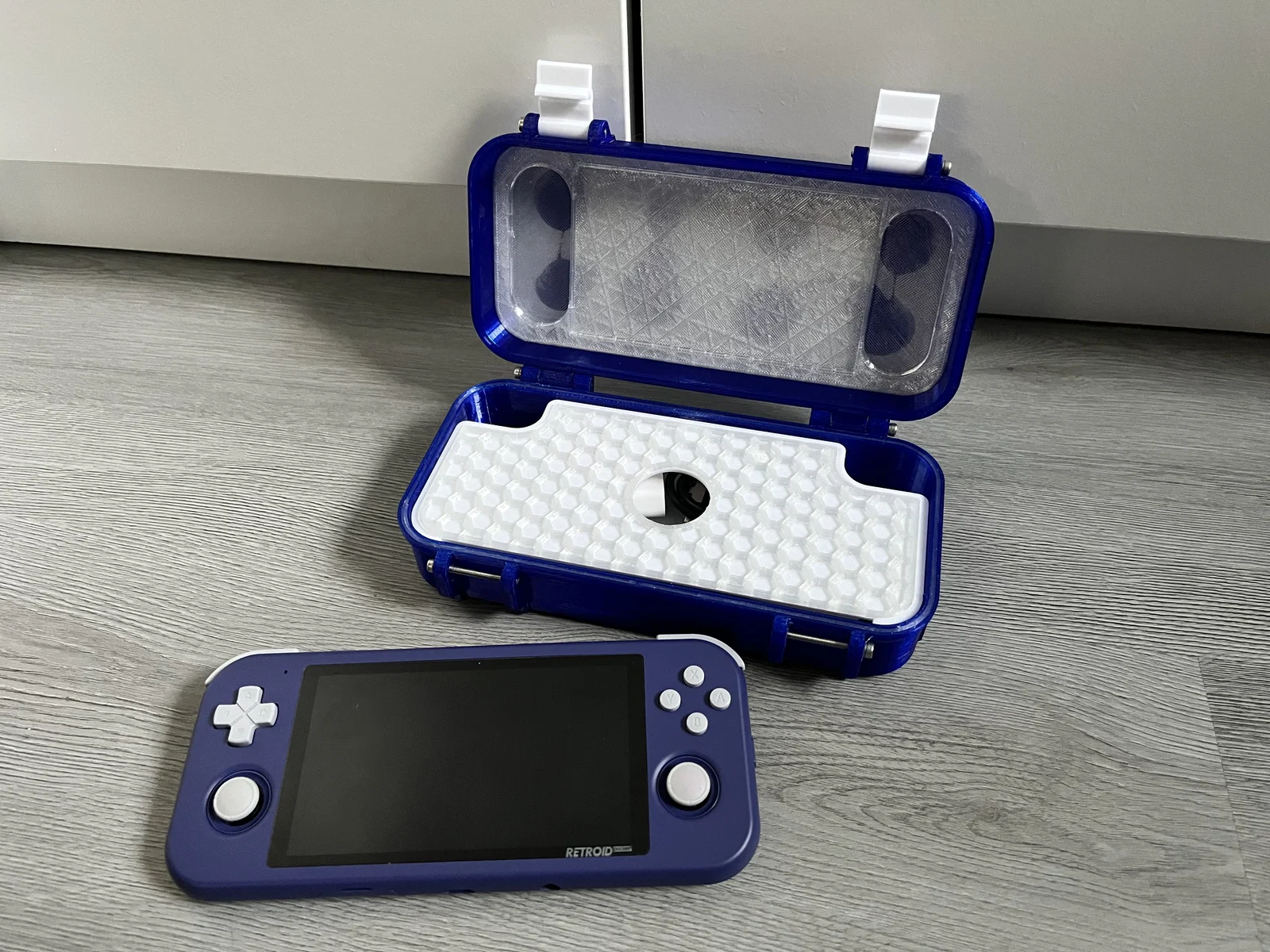

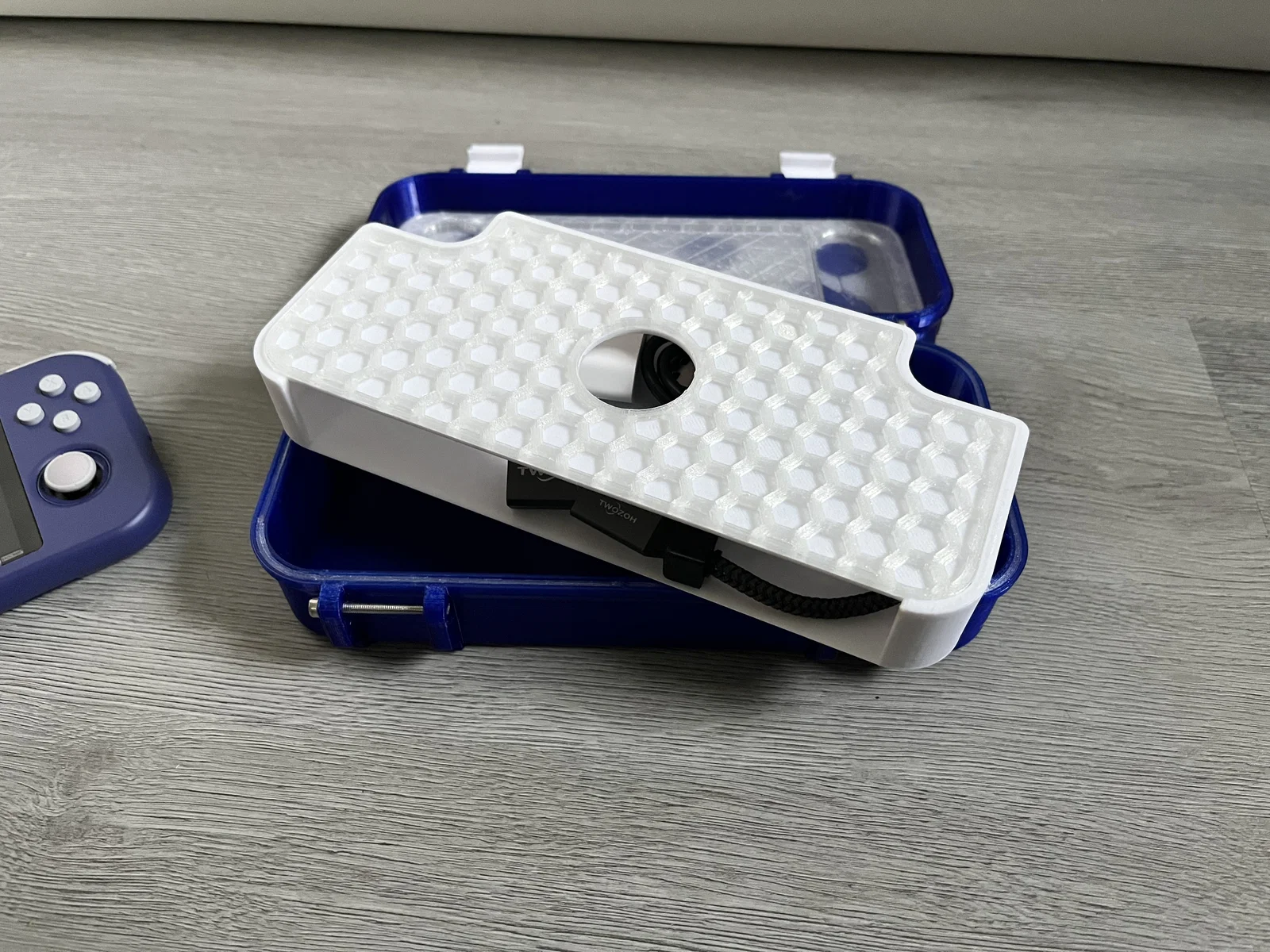

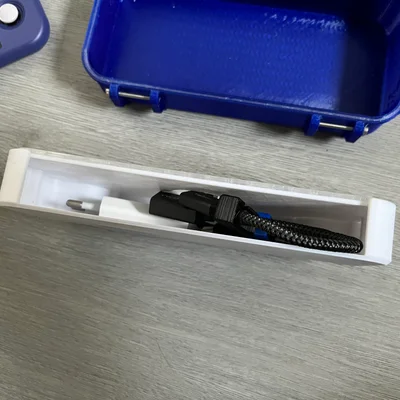

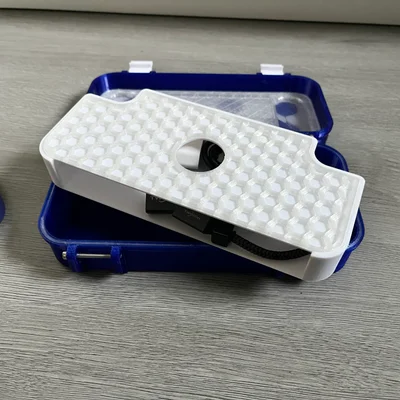

• Khay phụ kiện mới – tháo rời hoàn toàn, chứa được nhiều hơn

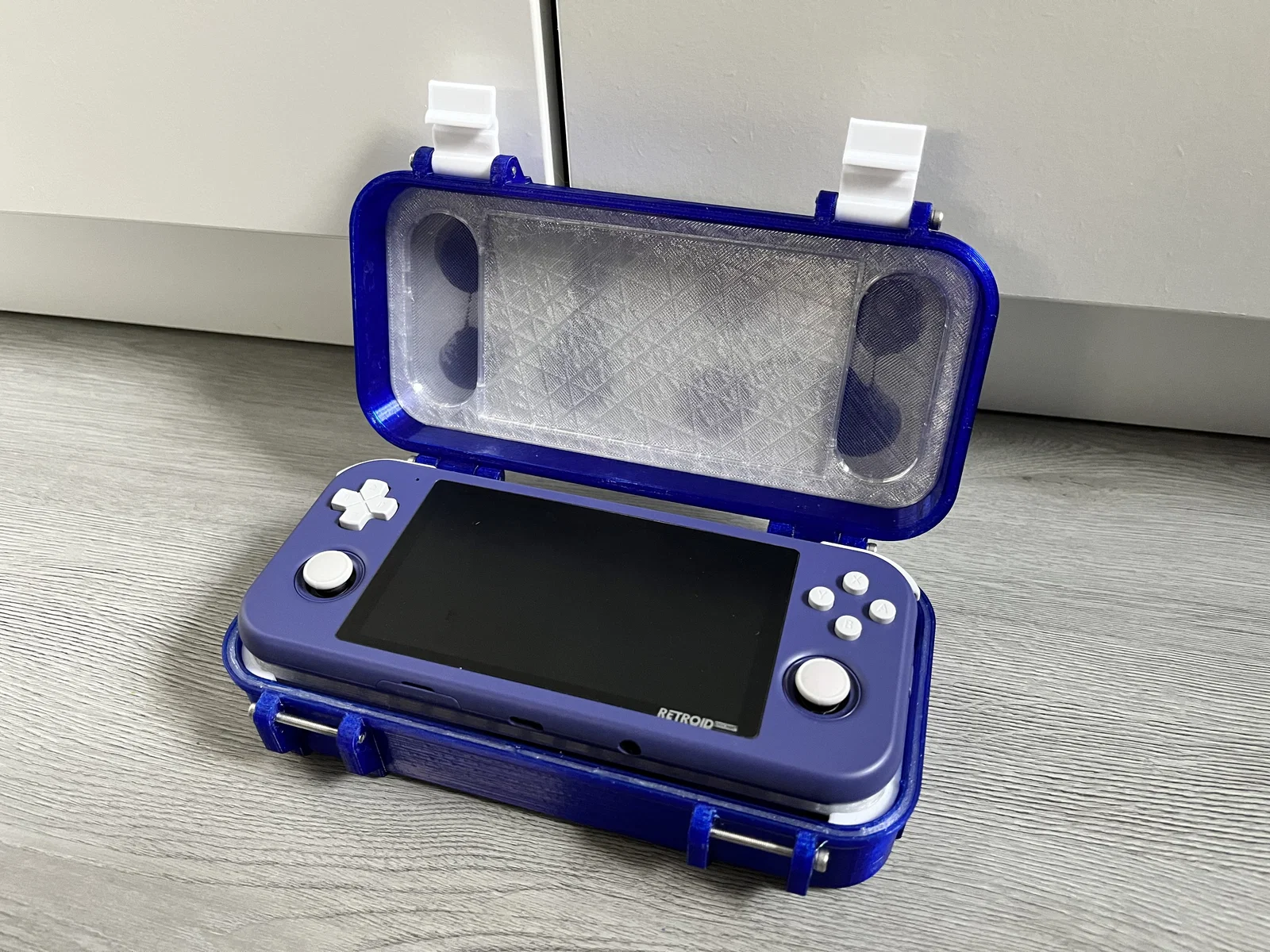

• Miếng chèn in bằng TPU để bảo vệ Retroid
• Bo cong của box được tinh chỉnh chuẩn theo Retroid

Box có thể in bằng vật liệu bạn muốn, nhưng mình khuyên PETG (PLA cũng được). Các miếng chèn TPU dĩ nhiên cũng có thể làm thủ công bằng mút xốp như trước nếu bạn không in được TPU.

Update v2.1 - Mình thêm một miếng gasket/đệm để in bằng TPU, giúp Retroid được bảo vệ tốt hơn khỏi chất lỏng (không bảo hành!)

Update v2.0 - Retroid của mình đã tới nên mình đo đạc lại mọi thứ thật chính xác.

Giờ có 2 biến thể:

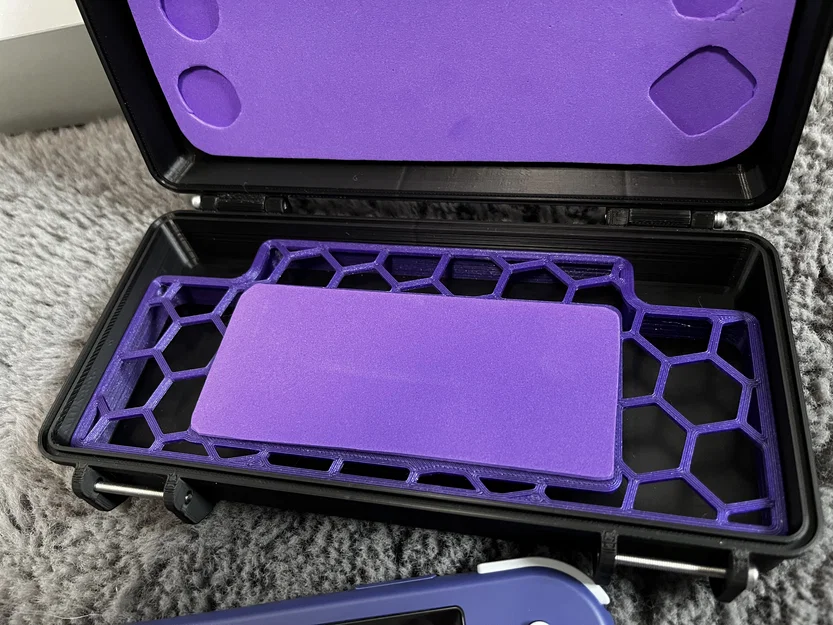

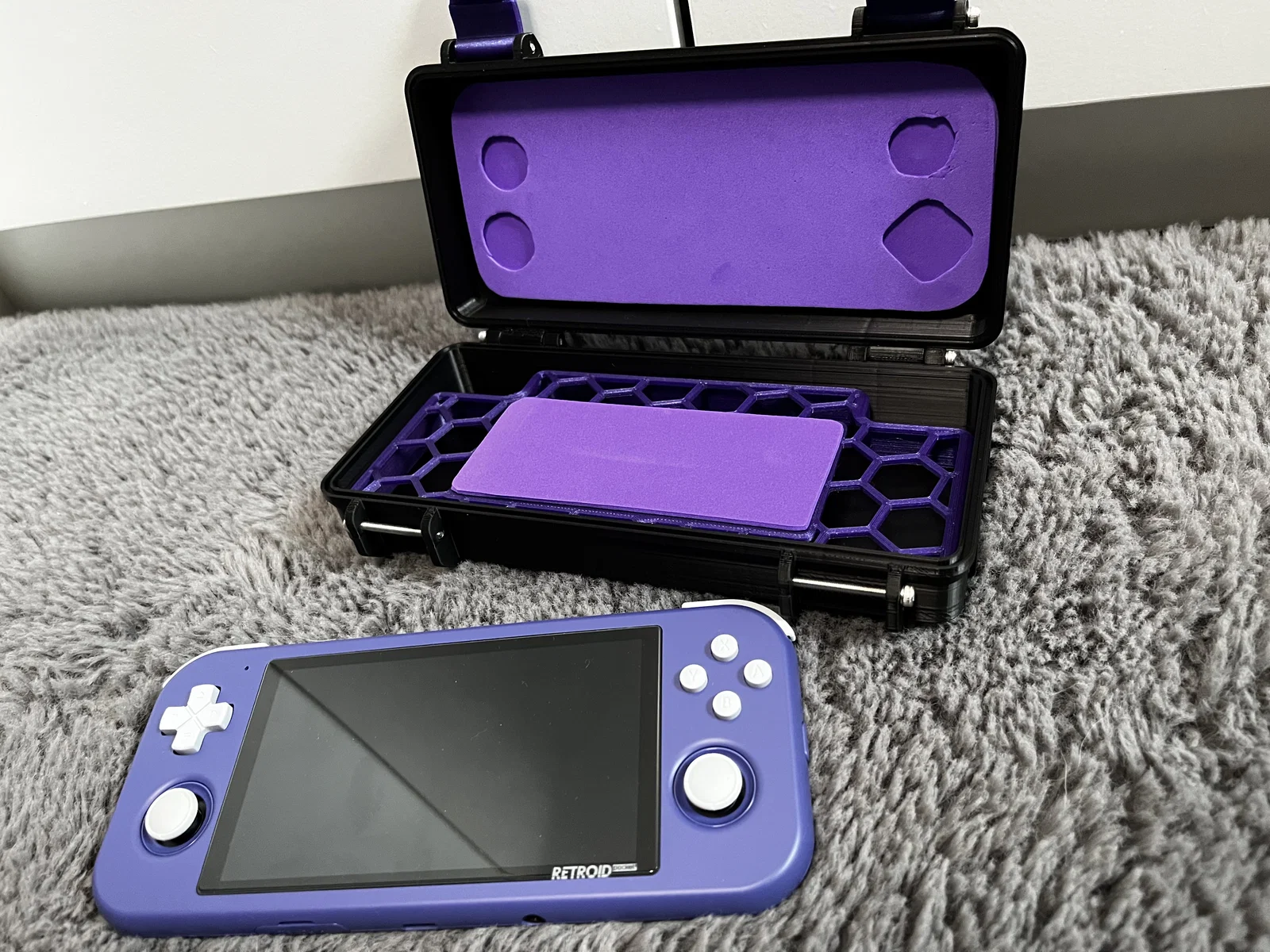

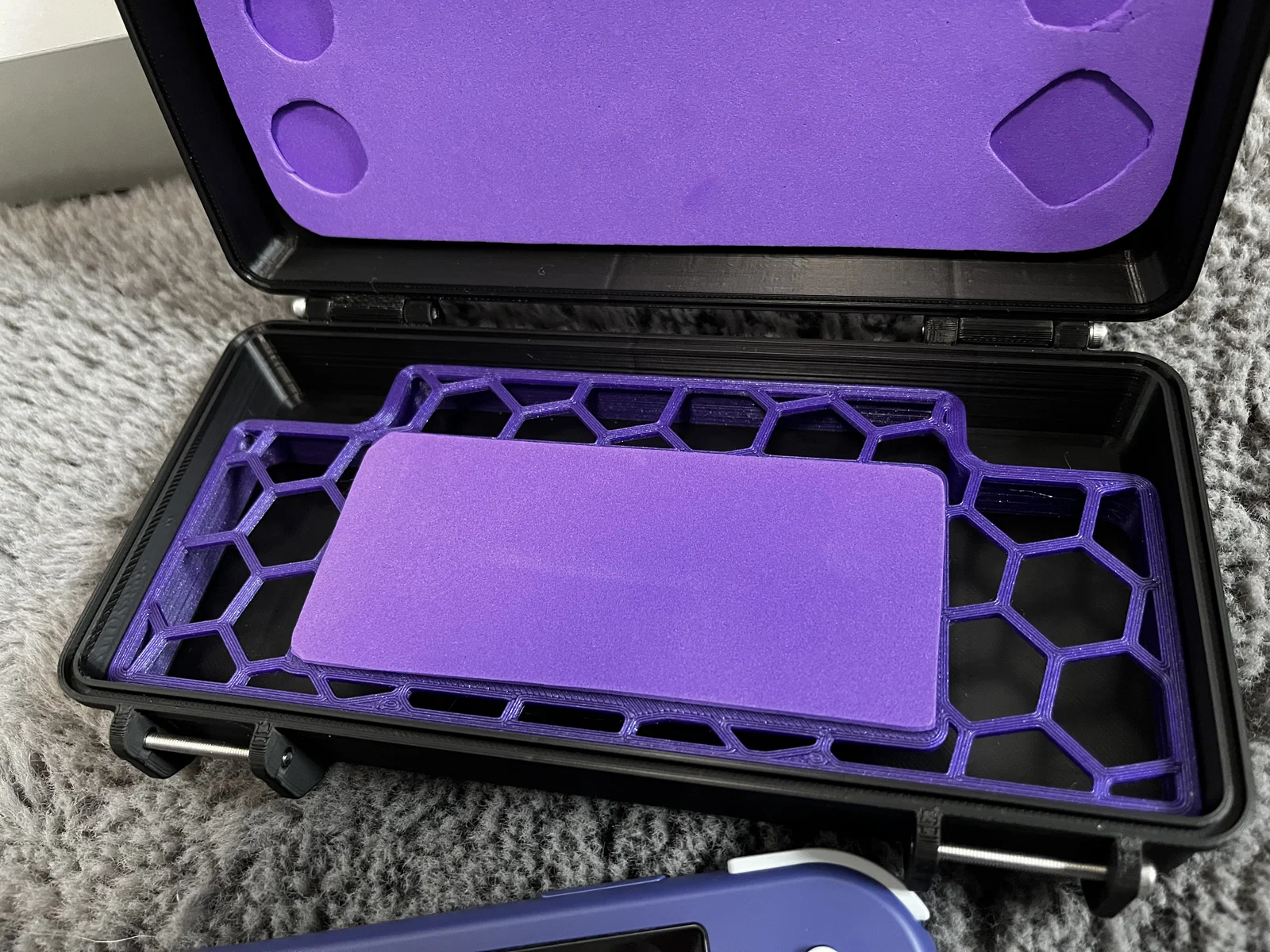

1. Nếu bạn muốn bảo vệ thêm bằng cách dán mút xốp, thì chỉ cần in bản insert dành cho mút xốp. Mình dùng mút xốp dày 2mm.
2. Nếu không cần, bạn in insert bản thường.

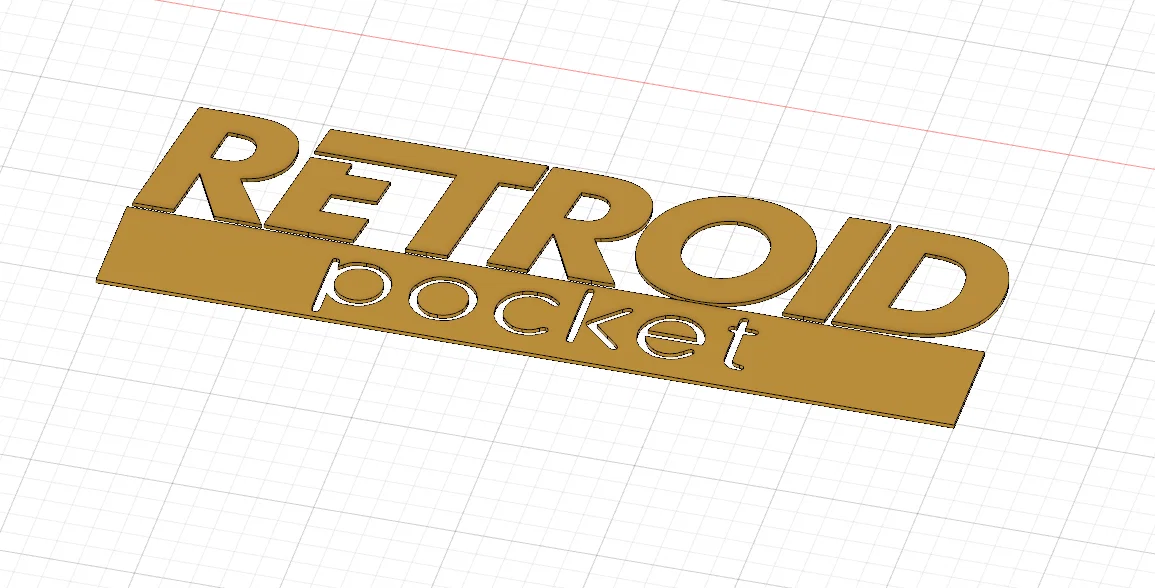

Các phần còn lại đều giống nhau cho cả hai biến thể. Ngoài ra mình có thêm chữ “e” trong logo của nắp dưới dạng một chi tiết riêng; nếu lúc in logo có bị lỗi phần này thì giờ bạn chỉ cần in lại mỗi chữ “e” thay vì phải in lại cả logo.

Nếu bạn đã in box rồi mà sau đó lại muốn dùng bản mút xốp, bạn chỉ cần in thêm insert mút xốp là xong!

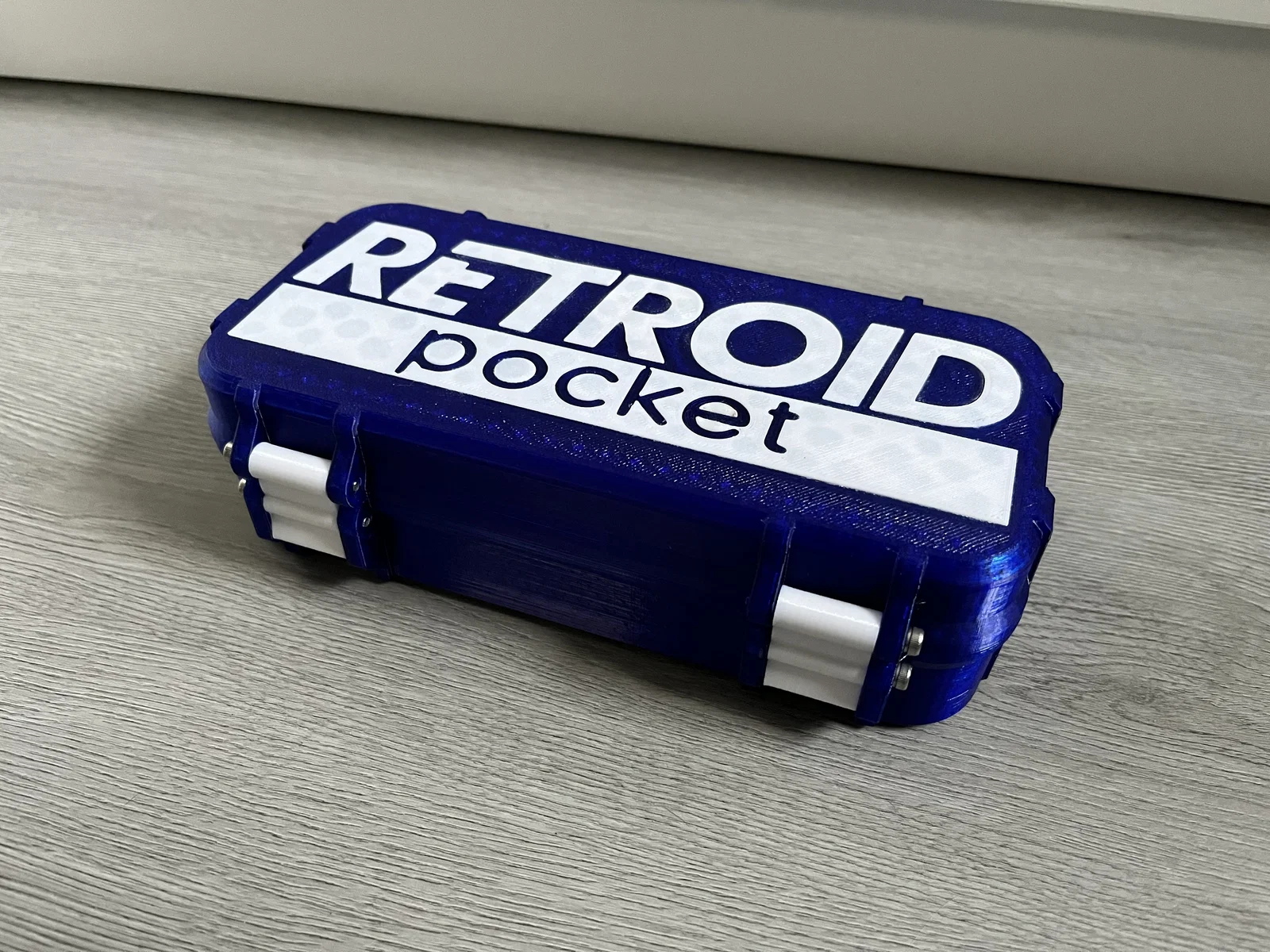

Version 1:

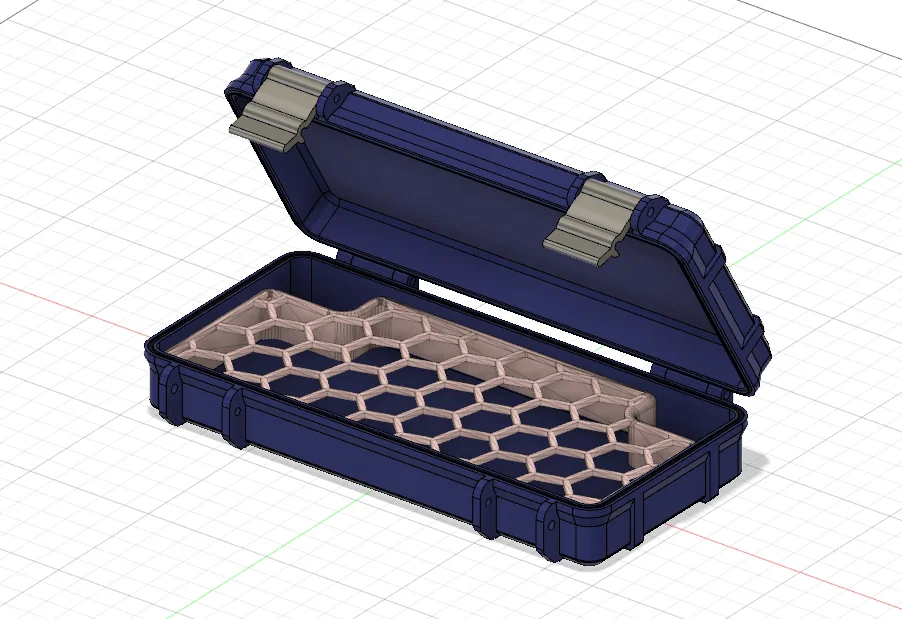

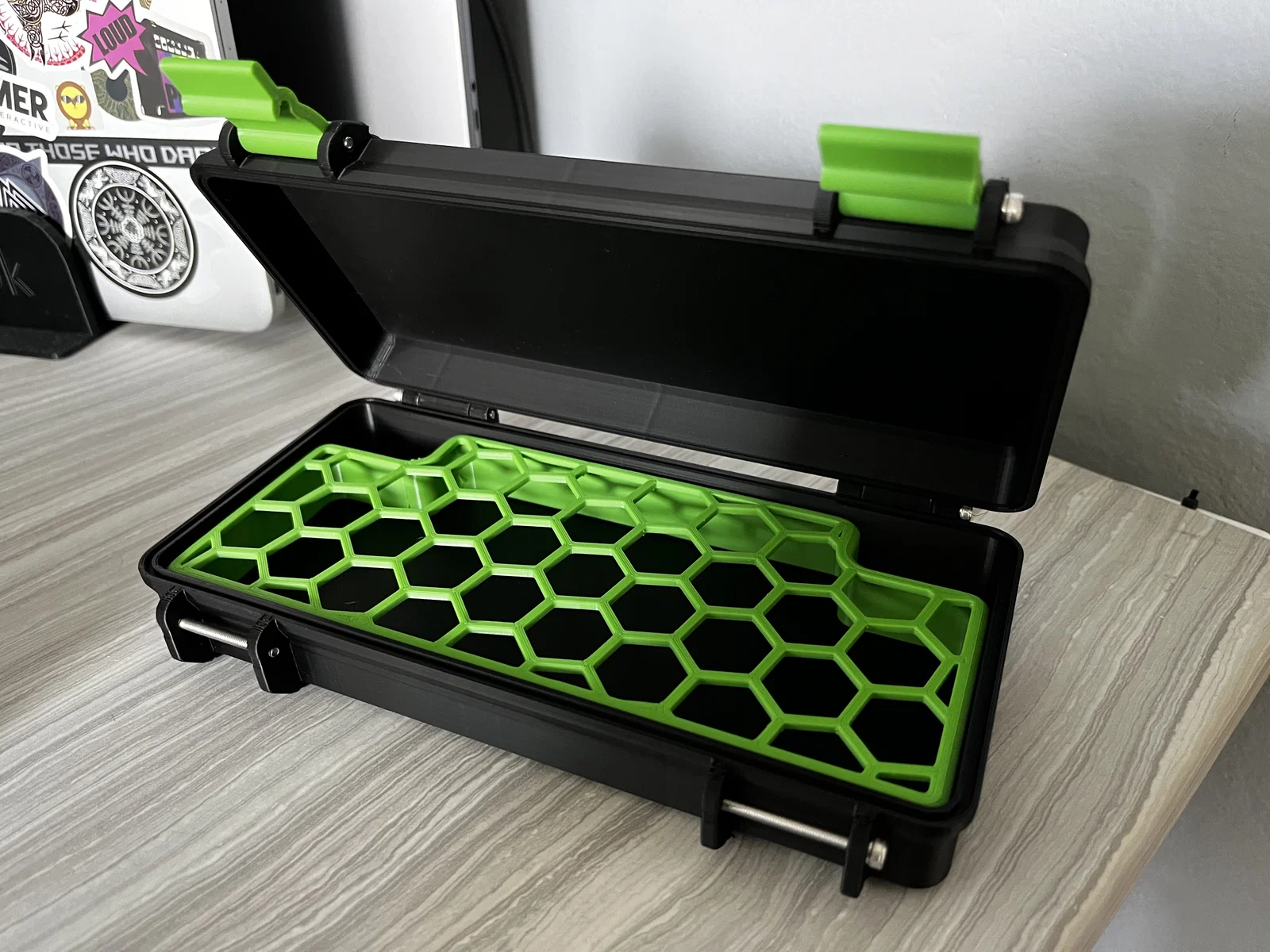

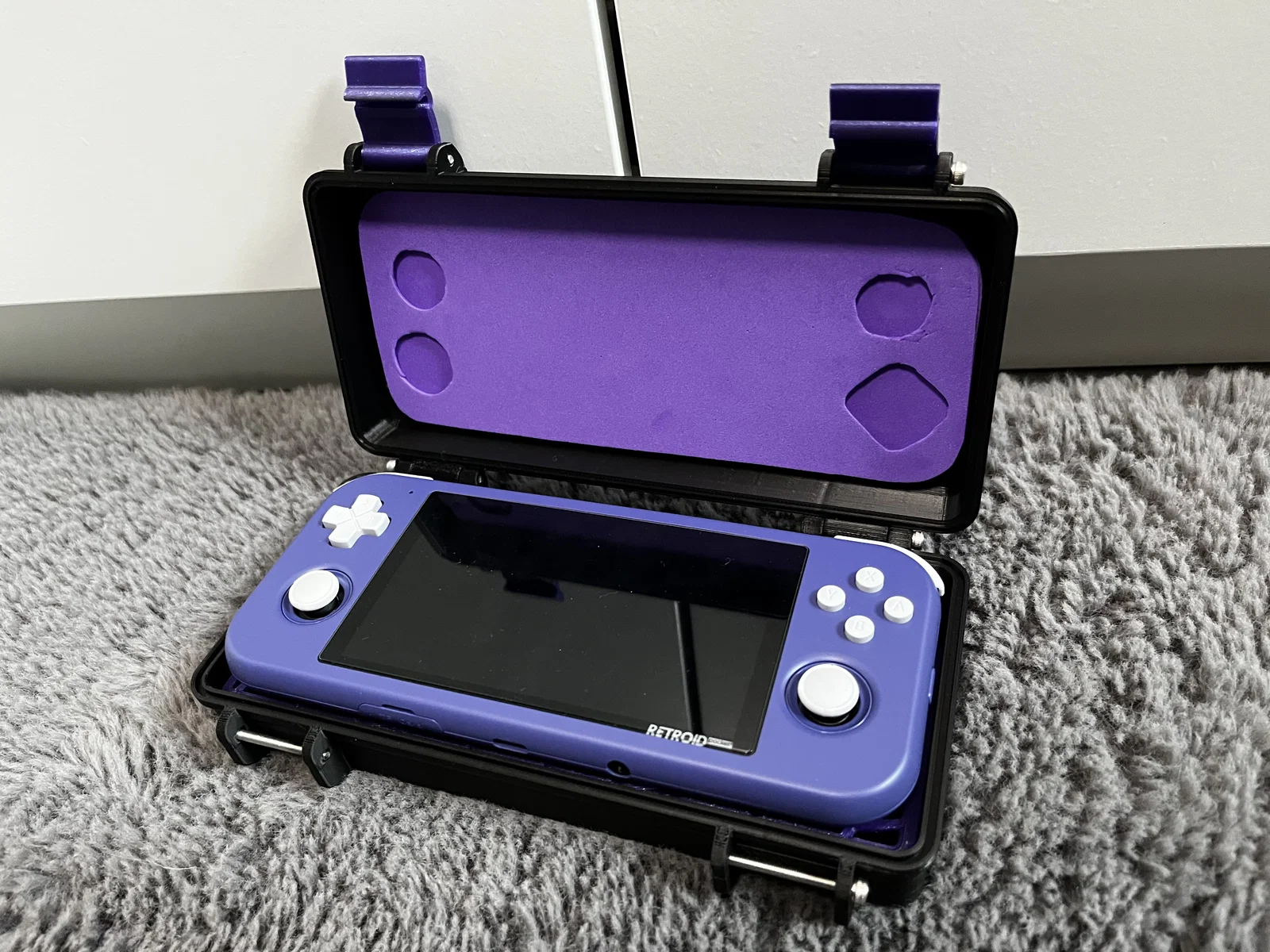

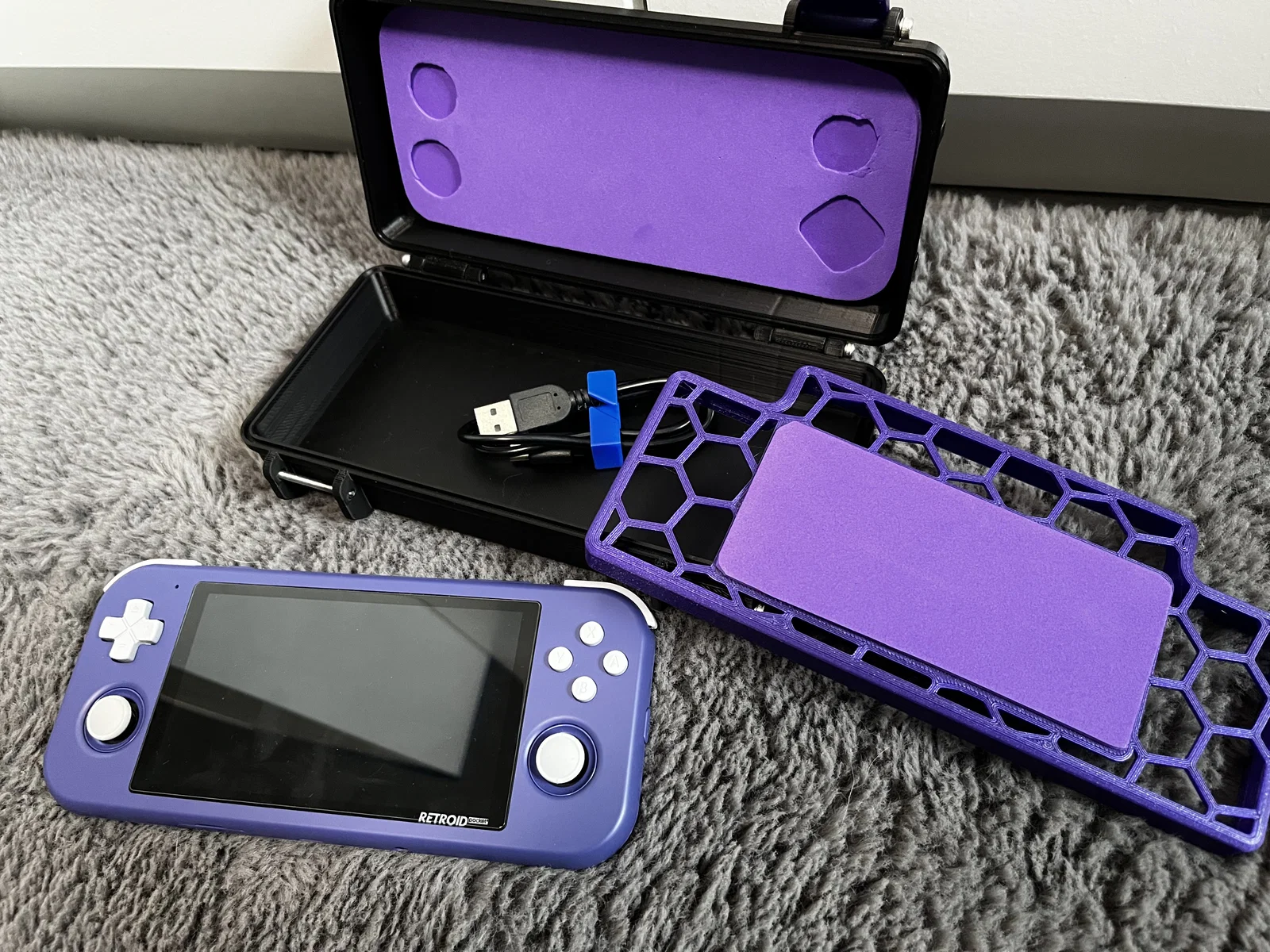

Mình đã chỉnh sửa model của Whity để vừa với Retroid Pocket 3+. Để có chỗ cho các phụ kiện khác như cáp, thẻ SD, adapter, v.v. mình thiết kế thêm một cái insert để sắp xếp riêng và cất an toàn chung trong case. Thiết kế cho phép (tùy chọn) dán một miếng mút xốp vào nắp và trên insert để bảo vệ thêm cho nút bấm và màn hình. Insert ở phần đáy ôm khá khít để không bị rơi ra ngoài do vô ý. Nếu cần, bạn cũng có thể scale nhỏ lại một chút.

Các chi tiết được lắp với nhau bằng vít M3 giống như thiết kế gốc.

Nếu bạn thấy box này hay, mình rất vui nếu bạn đăng một bản Make!

Cập nhật lớn! - Version 2

Sau khi mình tích được khá nhiều phụ kiện cho Retroid, mình nhận ra cái hộp của mình không còn đủ không gian chứa nữa. Đây là lý do hoàn hảo để đại tu lại toàn bộ cái box và nới thêm chỗ.

Box này dày hơn Version 1! Nếu bạn ít phụ kiện hơn và muốn một cái box mỏng hơn, mình vẫn khuyến nghị Version 1.

Các cập nhật gồm:

• Ngàm/khóa cài nhỏ hơn, tiết kiệm vật liệu.
• Tăng vật liệu ở các khu vực bắt vít (chống gãy tốt hơn).
• Logo trên nắp lớn hơn (dễ in hơn và nhìn rất đẹp).
• Khay phụ kiện mới – tháo rời hoàn toàn, có nhiều chỗ hơn.
• Miếng chèn có thể in bằng TPU để bảo vệ Retroid.
• Các đường bo cong được tinh chỉnh chính xác để vừa với Retroid.

Box có thể in bằng vật liệu bạn chọn, nhưng mình khuyên PETG (PLA cũng in được). Các miếng chèn TPU dĩ nhiên vẫn có thể tự làm từ mút xốp như trước nếu bạn không in được TPU.


Update v2.1 - Đã thêm một miếng seal để in bằng TPU nhằm tăng bảo vệ khỏi chất lỏng (không bảo hành!)

Update v2.0 - Retroid của mình cuối cùng cũng tới, nên mình có thể đo lại mọi thứ và thử nghiệm.

Giờ có hai biến thể:

1. Nếu bạn muốn bảo vệ thêm bằng miếng mút xốp, chỉ cần in phiên bản insert cho mút xốp. Mình dùng mút xốp dày 2mm.
2. Nếu không, chỉ cần in insert bản thường.

Những phần khác đều giống nhau cho cả hai biến thể. Mình cũng thêm một chi tiết logo chữ “e” rời vì mình thấy đây là phần hay bị lỗi nhất; nhờ vậy bạn không phải in lại cả logo.

Nếu bạn đã in Box rồi nhưng muốn dùng phiên bản mút xốp, bạn chỉ cần in insert mút xốp là dùng được ngay!

Version 1:

Mình đã chỉnh lại kích thước model của Whity để vừa Retroid Pocket 3+. Để có thể để thêm phụ kiện như cáp, thẻ SD, v.v. vào case, mình thiết kế một insert giúp cất mọi thứ an toàn trong cùng một hộp. Thiết kế này hướng tới việc dán một miếng mút xốp vào nắp để tránh trầy nút bấm và màn hình. Insert phần đáy khá chặt nên không dễ rớt ra. Nếu bạn muốn tháo ra dễ hơn, bạn có thể thử scale nhỏ lại một chút.

Các phần được liên kết bằng vít M3 giống như model gốc.

Nếu bạn thích mẫu này, mình rất mong được thấy bản Make của bạn!

Einen passenden Kabel-Clip für das Case findest du hier / Bạn có thể tìm một cable clip phù hợp cho case tại đây:
