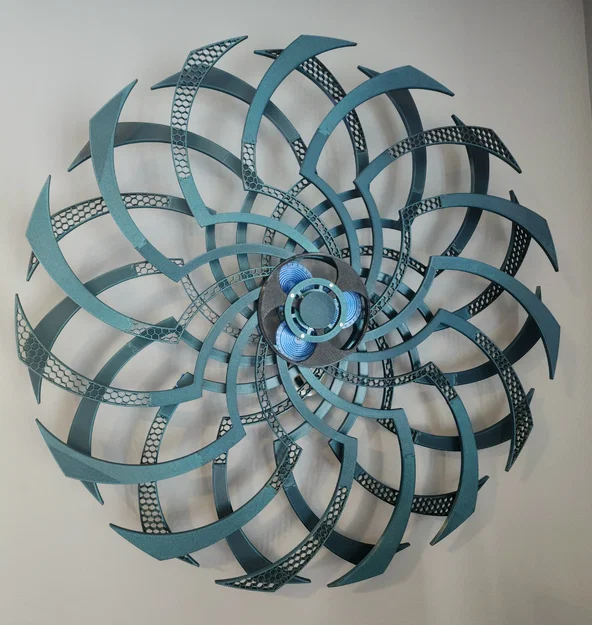

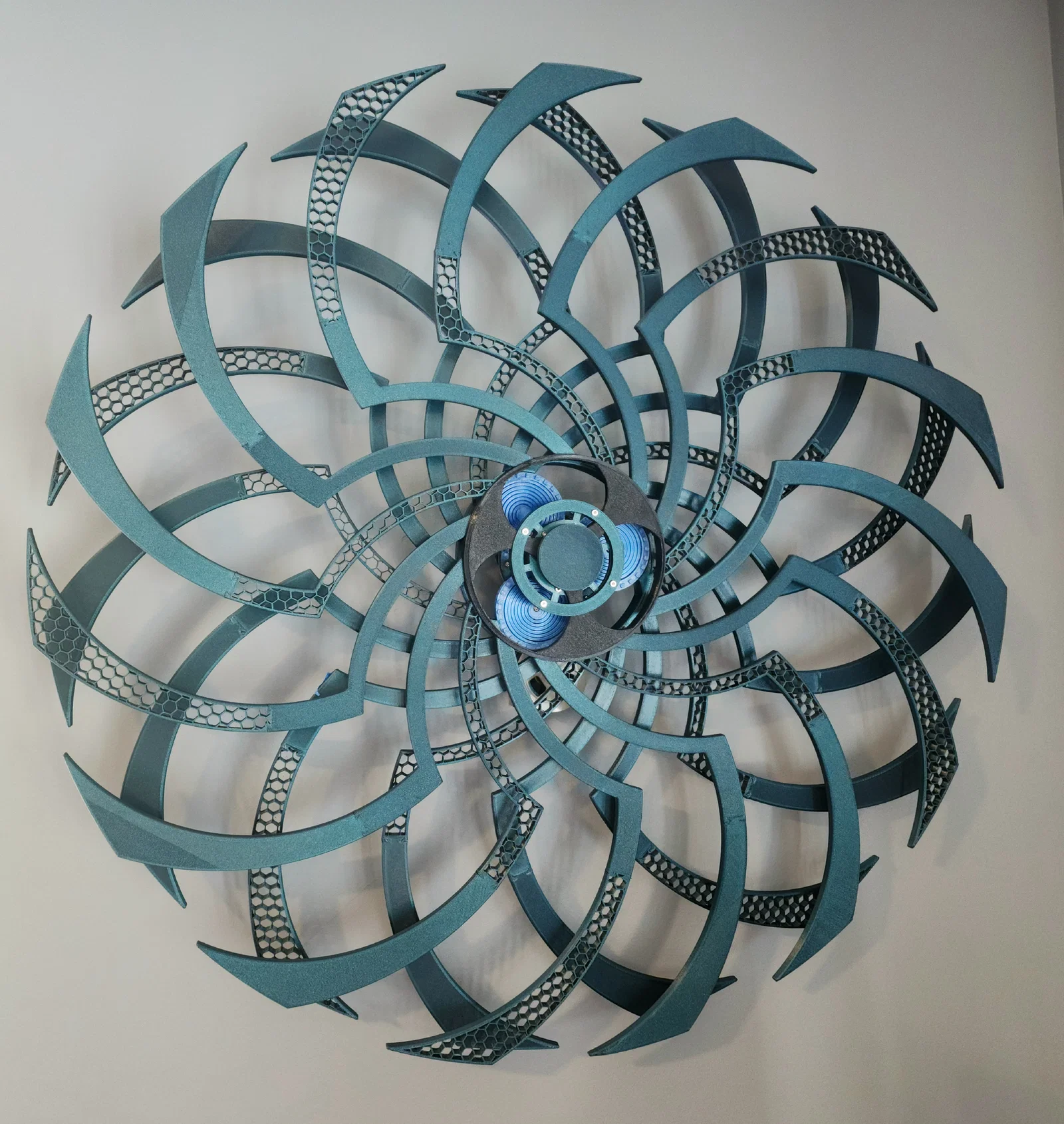

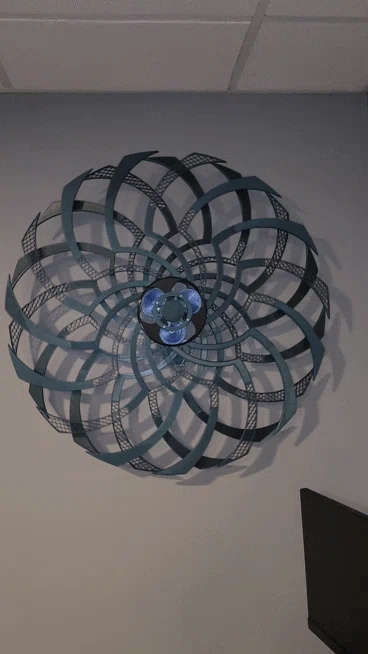

Kinetic sculpture chạy bằng lò xo (spring powered)

Giới thiệu.

Mình bắt đầu từ mẫu gốc của KiMe. In ra cái nào cũng ổn, chạy rất ngon, nhưng mình chỉ làm cho nó chạy được khoảng 3 phút. Mình muốn nó chạy lâu hơn. Tìm một hồi thì mình thấy một mẫu khác của pkccpkcc. Mẫu của bạn ấy chạy lâu hơn nhiều và dùng force spring lấy từ thước cuộn (tape measure). Mình rất thích thiết kế của KiMe nên mình lấy cơ cấu lò xo của pkccpkcc rồi thiết kế lại để chạy chung với mẫu của KiMe. Bản đó chạy rất tốt, được 38 phút, nhưng bị một vấn đề ở các lẫy (latches) phía sau cơ cấu làm nó kẹt rồi nhả hết lực căng. Thế là lại phải vẽ lại từ đầu.

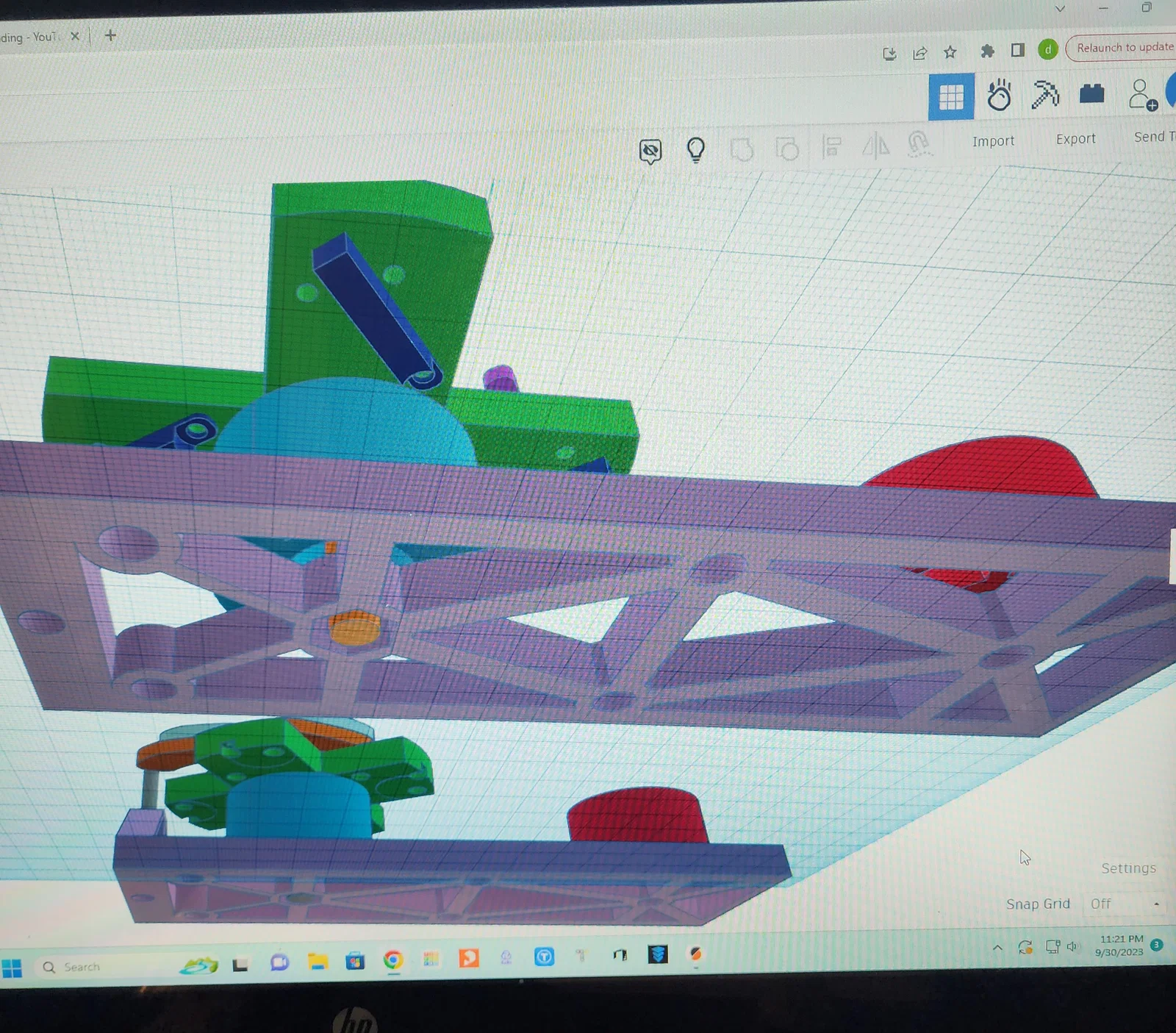

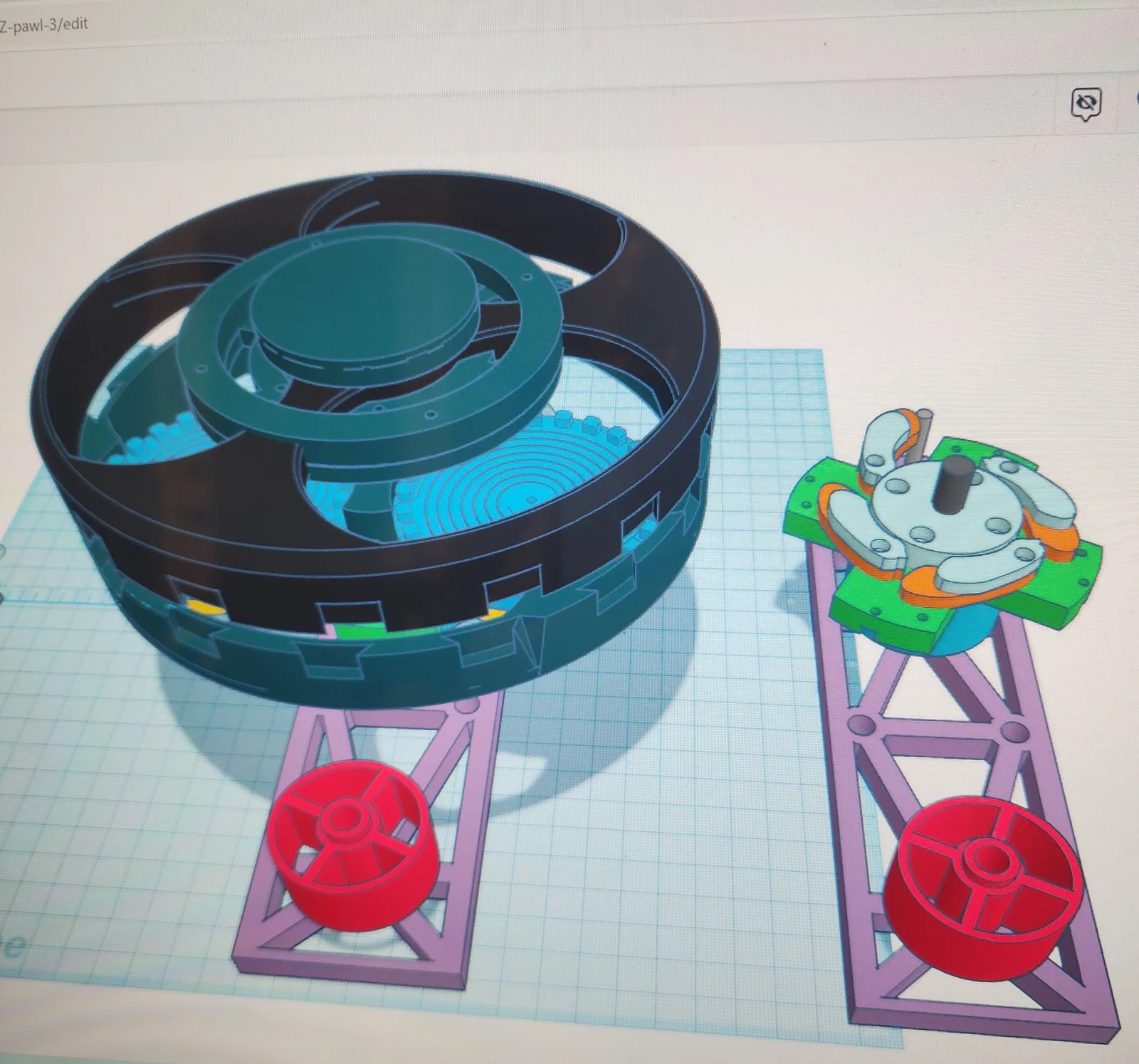

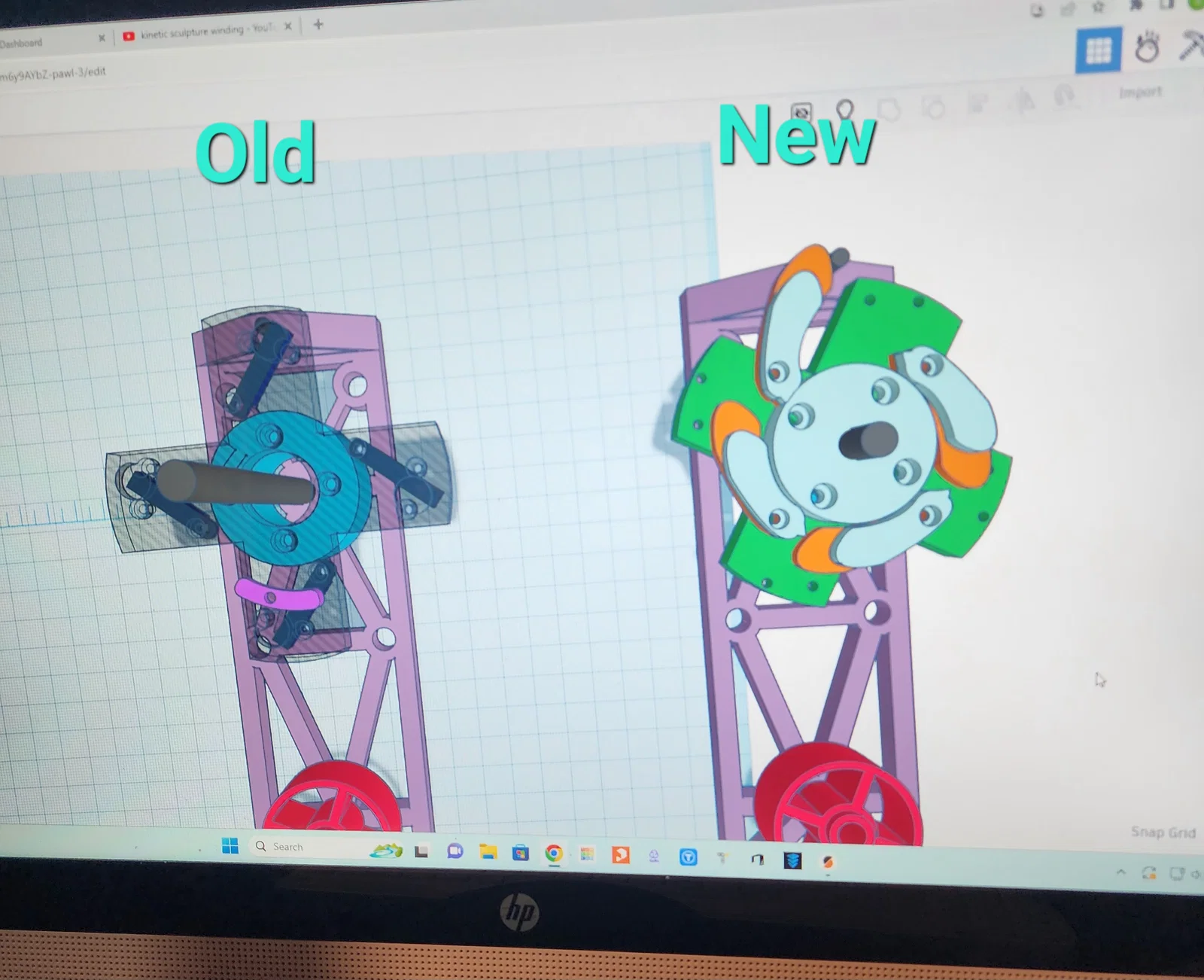

Mình nghiên cứu thêm và xem các video của David C. Roy, người rất giỏi về mấy kiểu sculpture này. Sau đó mình tự thiết kế cơ cấu của riêng mình và đây là kết quả. Nó chạy khoảng 55 phút. Hy vọng bạn sẽ thích lắp mẫu này nhiều như mình đã thích khi làm nó.

Bạn sẽ cần 1 cái cho mỗi part trừ khi có ghi chú ở đây

30x wing_part_1

30x Wing_part 2

4x pawl 1

4x pawl 1.2

3x bottom springs

2x top spring with hole

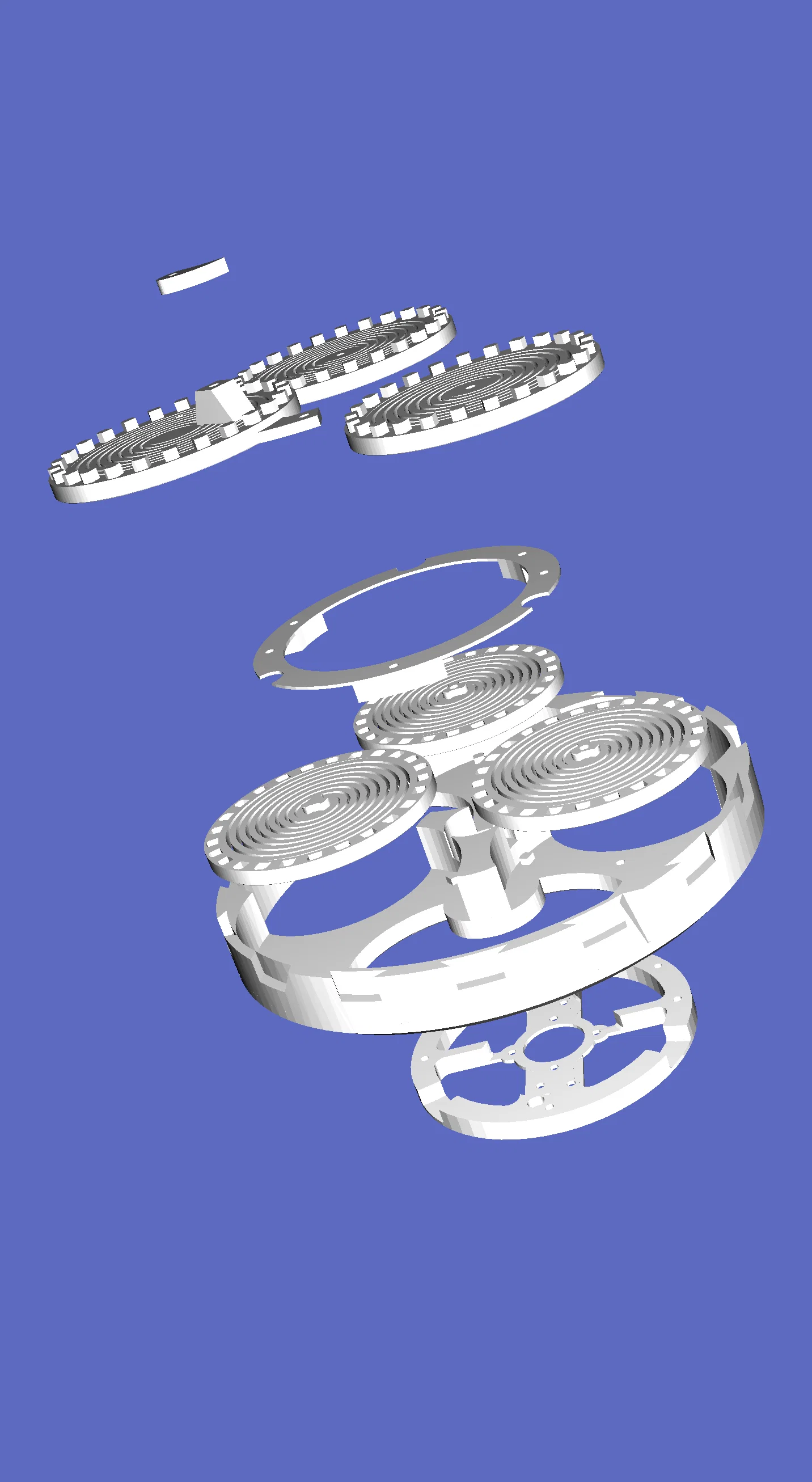

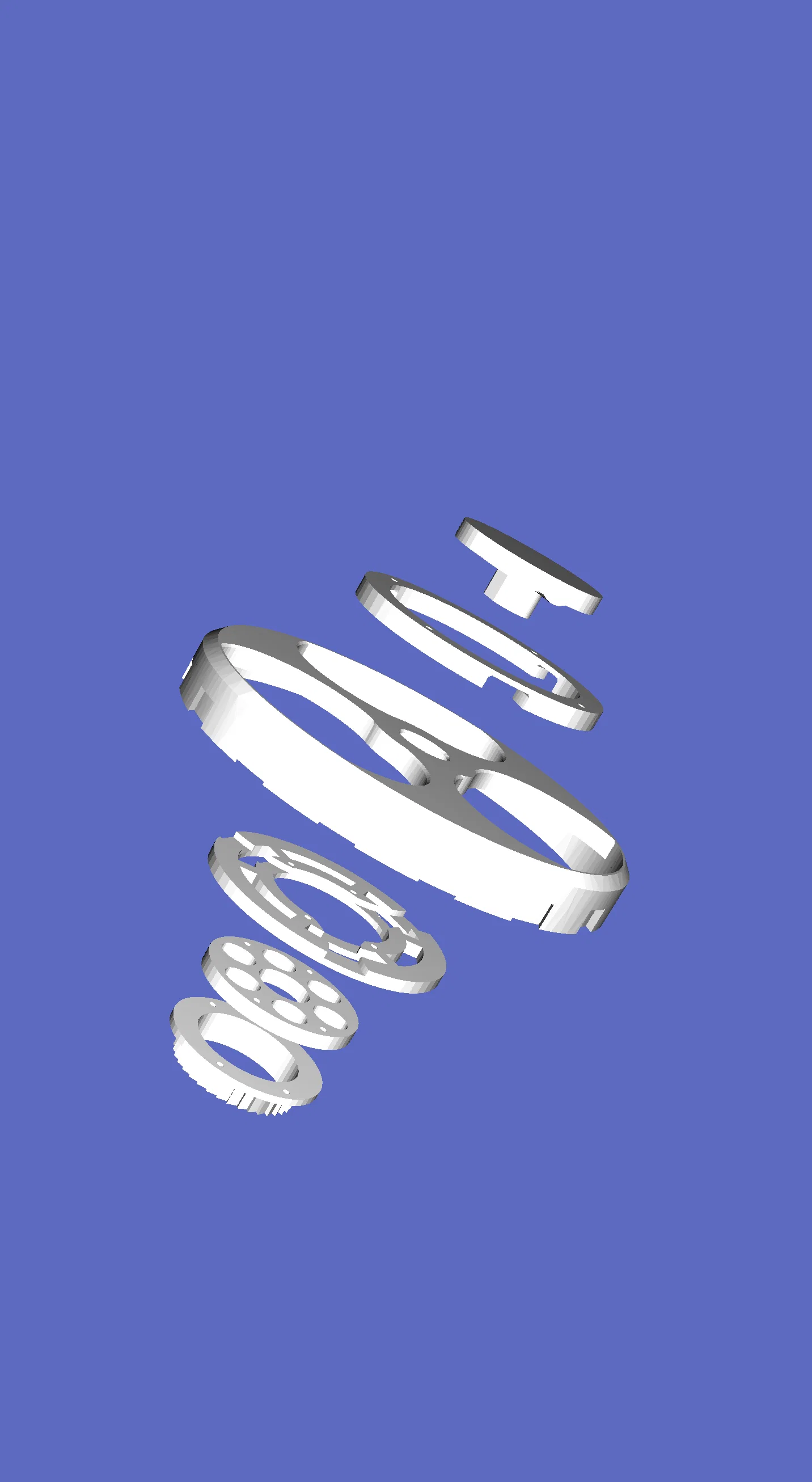

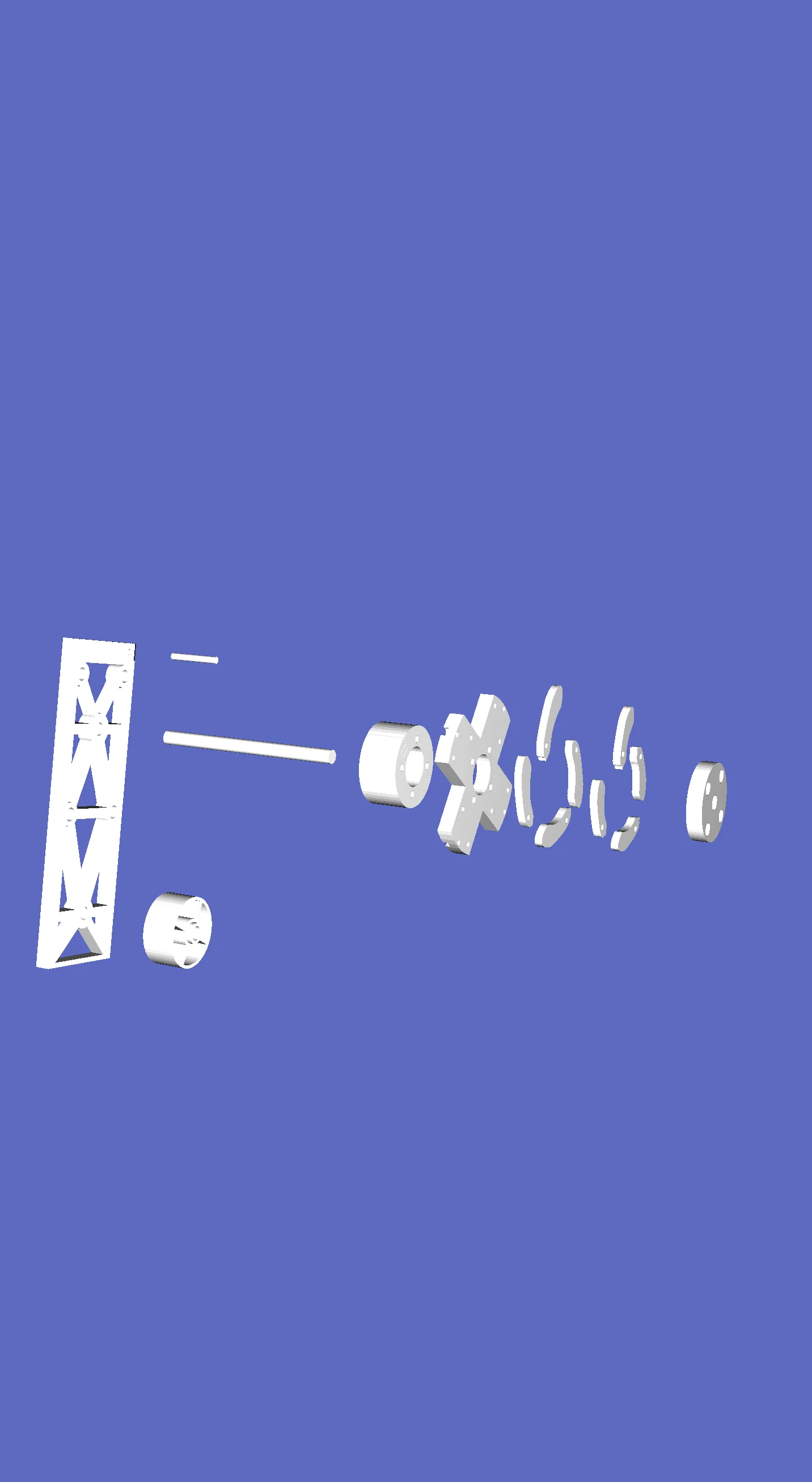

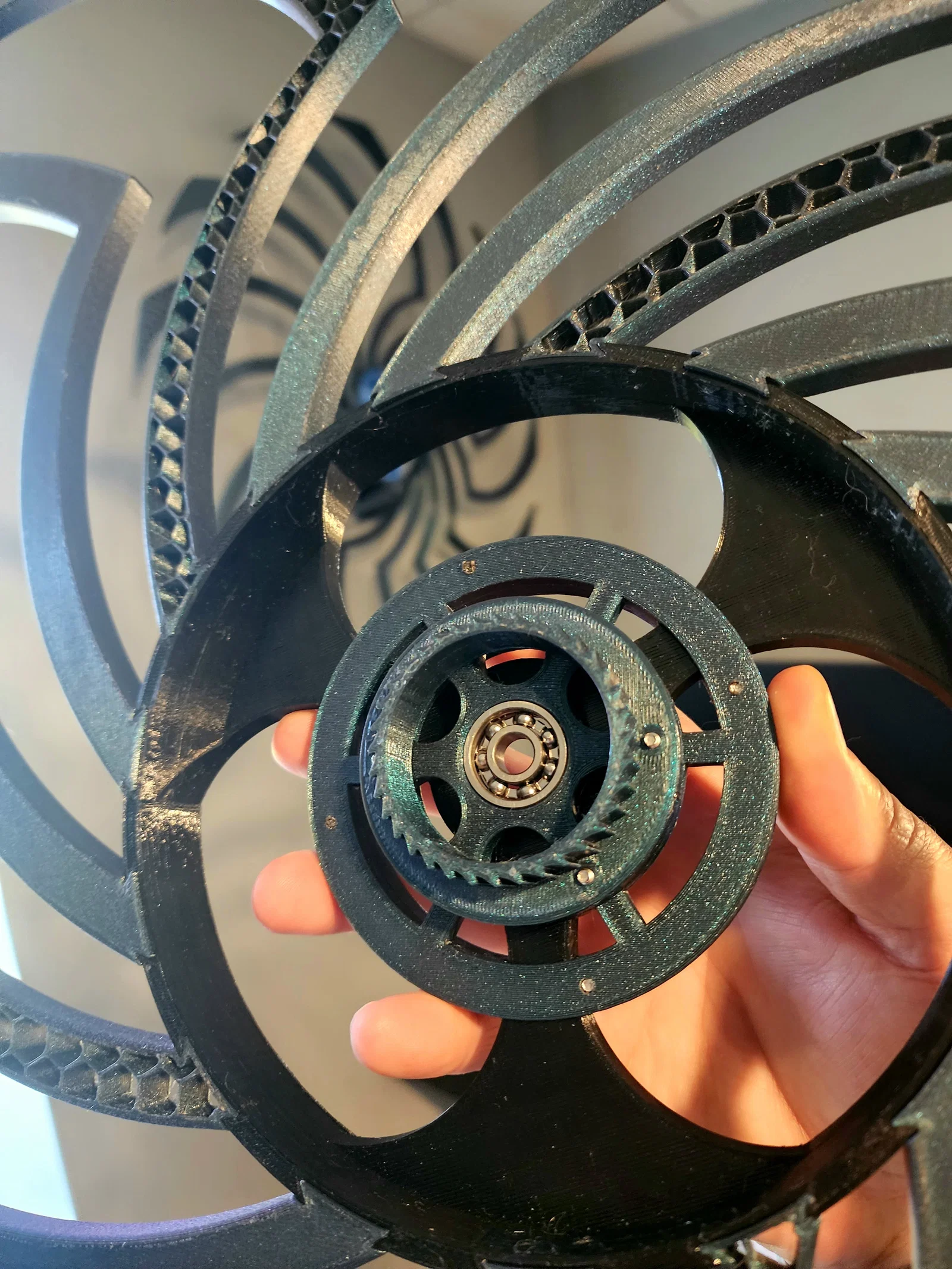

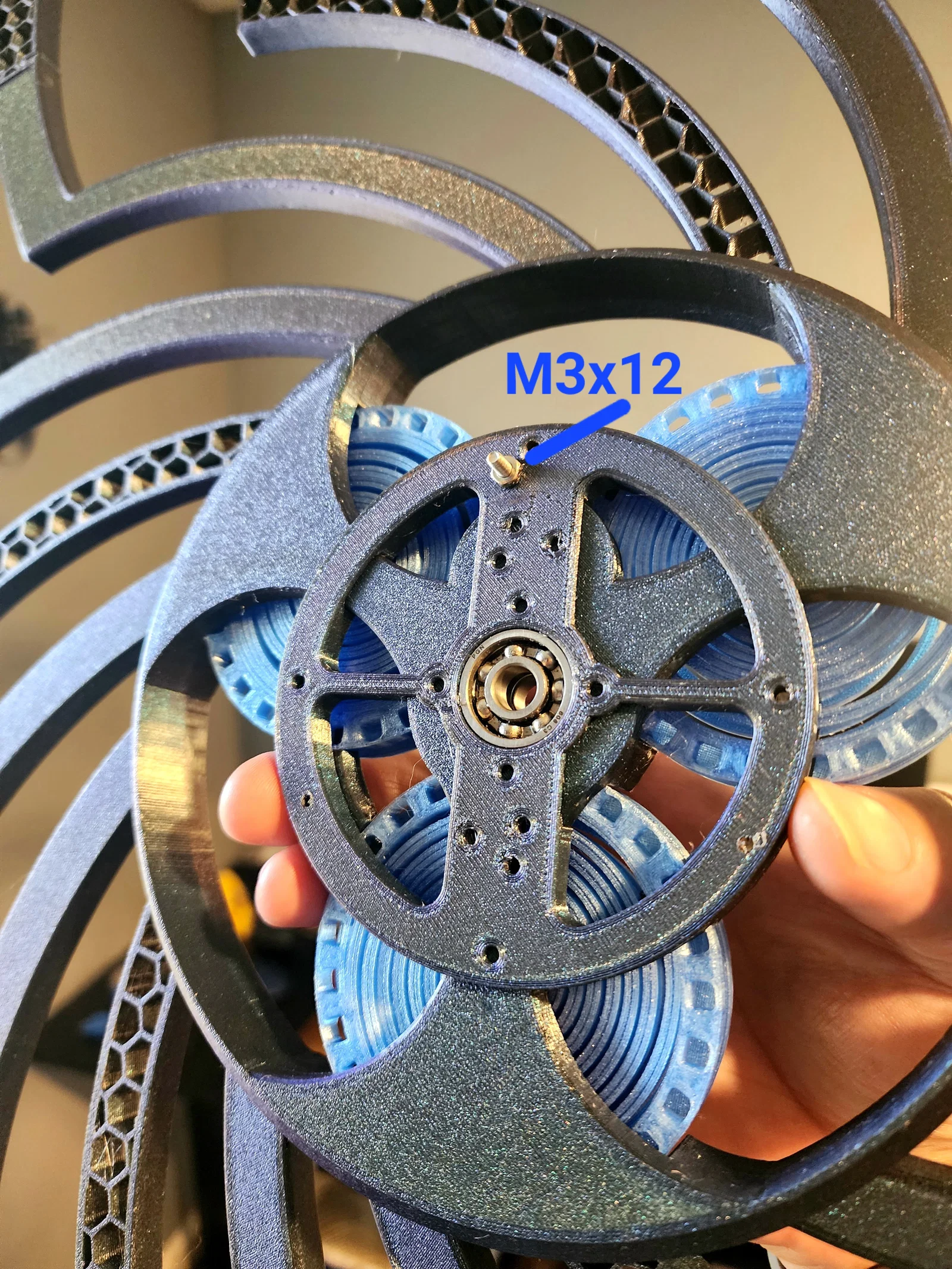

Mình quên thêm spacer vào các hình blow up view. Có một spacer nhỏ đặt trước bánh xe cánh (wing wheel) phía dưới, và spacer dài hơn nằm giữa 2 bánh.

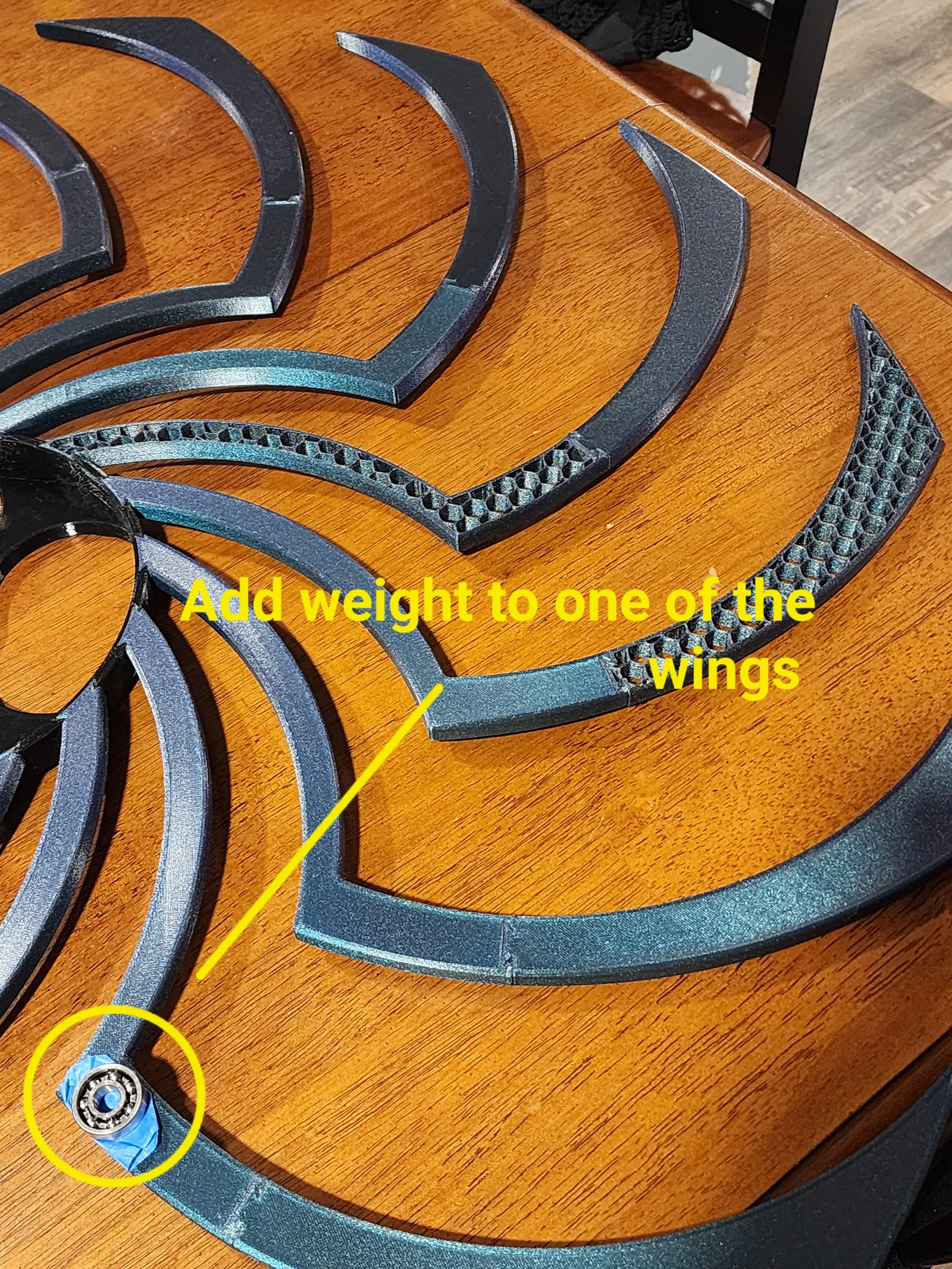

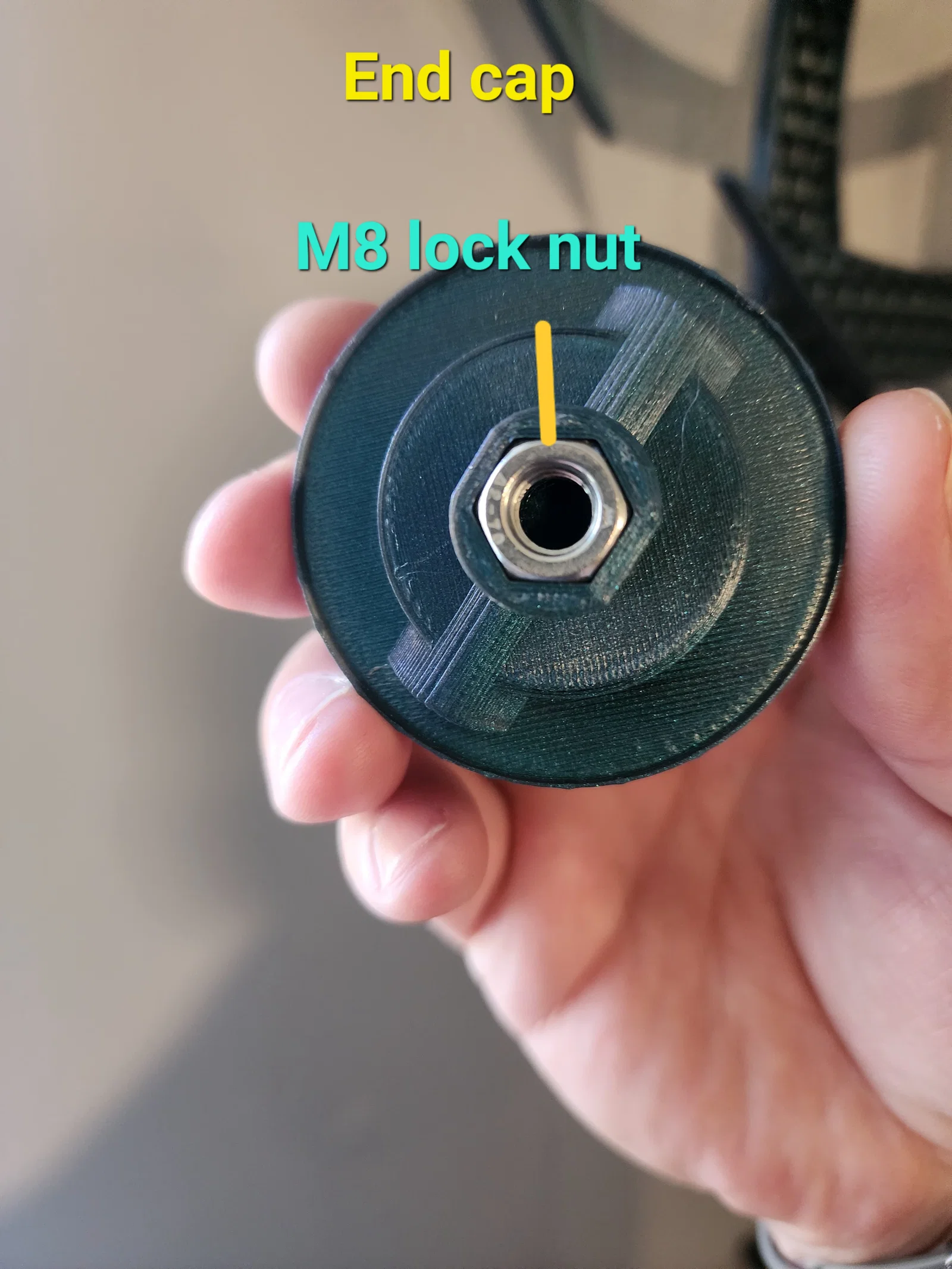

Nếu bạn gặp khó khi kích hoạt cái switch ở bánh cuối, hãy thêm một cục nặng vào một trong các cánh. Mình có thêm một tấm hình để minh hoạ. Ban đầu mình dùng một cái bearing rồi dán băng keo, nhưng cuối cùng dùng 2 con ốc m8 (m8 nuts). Vị trí đặt sẽ phải thử đi thử lại. Khi wheel 1 ở vị trí 12 giờ, thì nên đặt trọng lượng đâu đó khoảng 12:15. Như vậy nó sẽ có thêm đà để kích cho lẫy rơi xuống. Đừng thêm nặng quá, vì sẽ làm giảm số vòng quay. Bánh phía trước không cần thêm trọng lượng. Hy vọng phần này giúp được bạn.

Nếu bạn thích mẫu này thì có thể mời mình ly cà phê nha. Chúc bạn in vui vẻ   https://www.buymeacoffee.com/donculnan

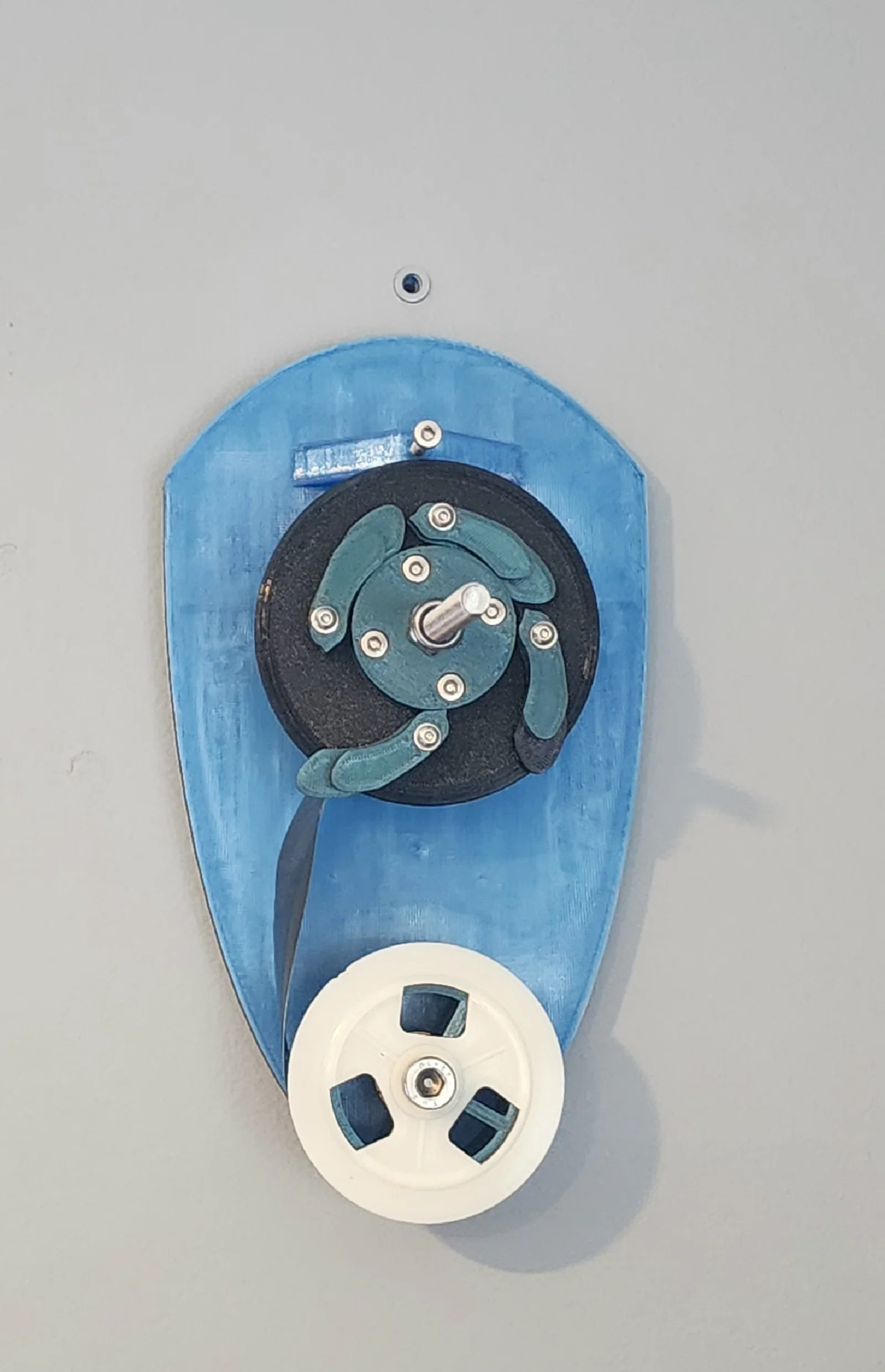

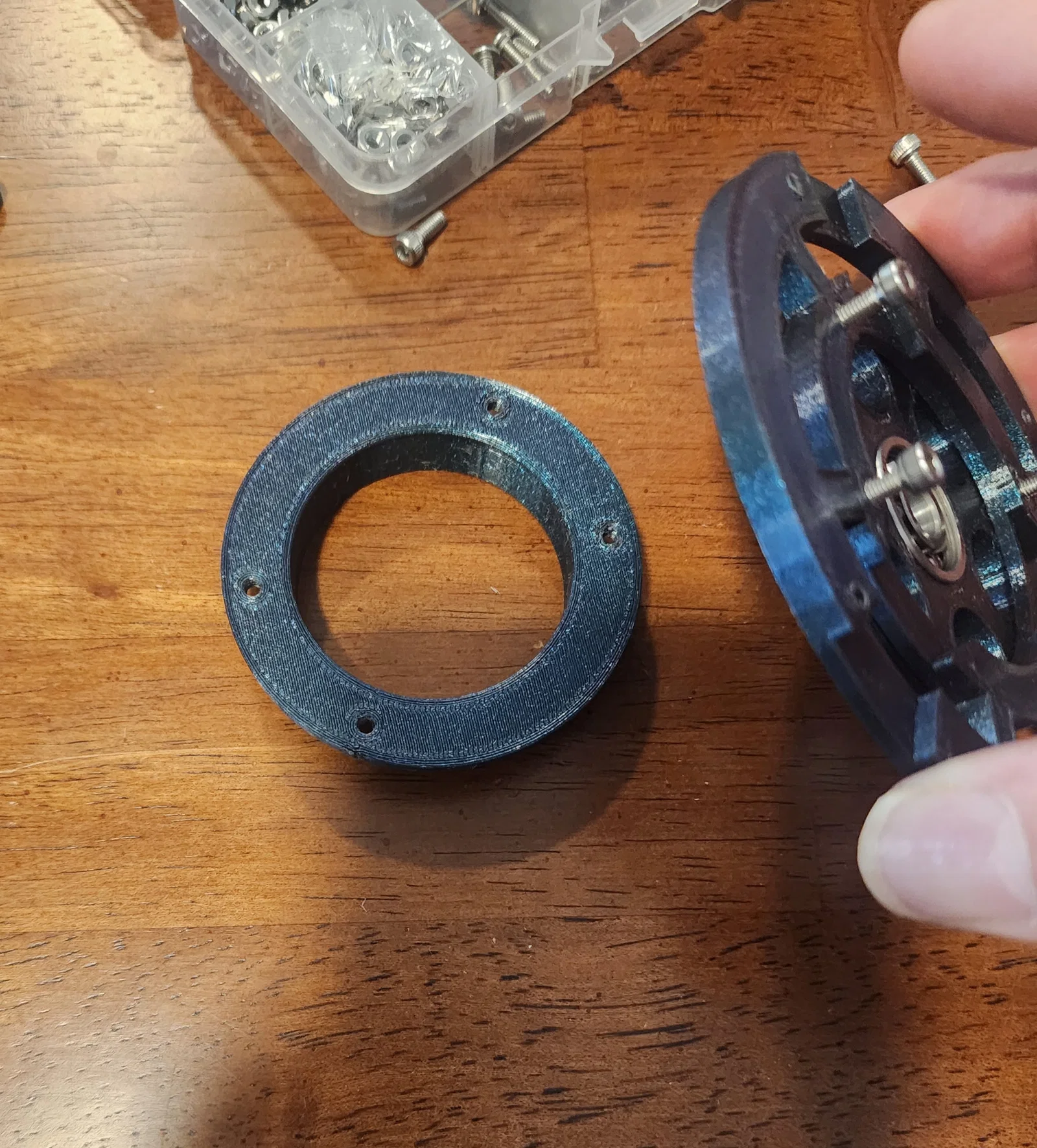

10/05/23- đã sửa #16. outer ring 1.2 bị thiếu 4 lỗ. Mình cũng thêm một nắp spring holder mình làm để che phần giữ lò xo thước cuộn (tape measure spring holder).

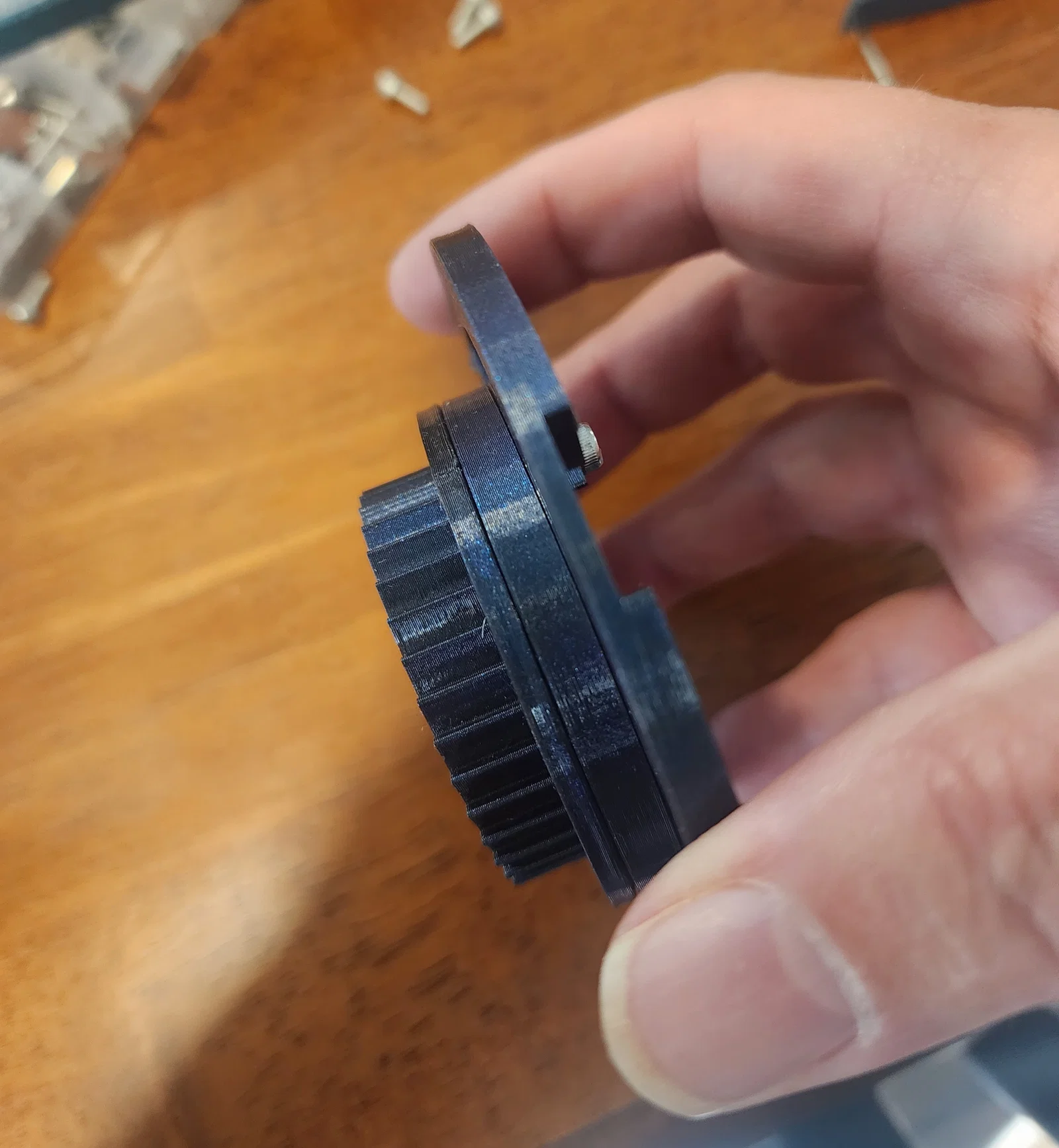

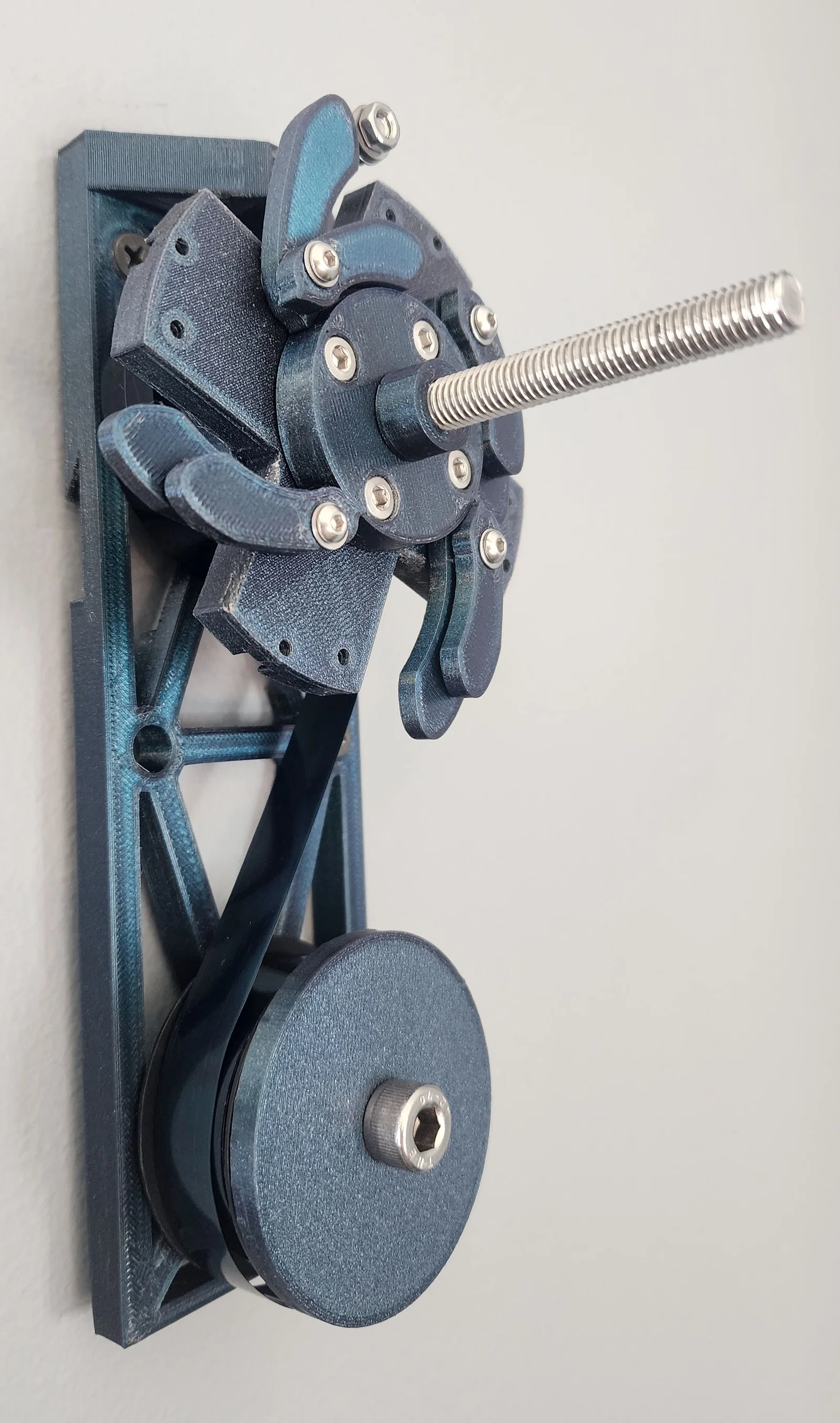

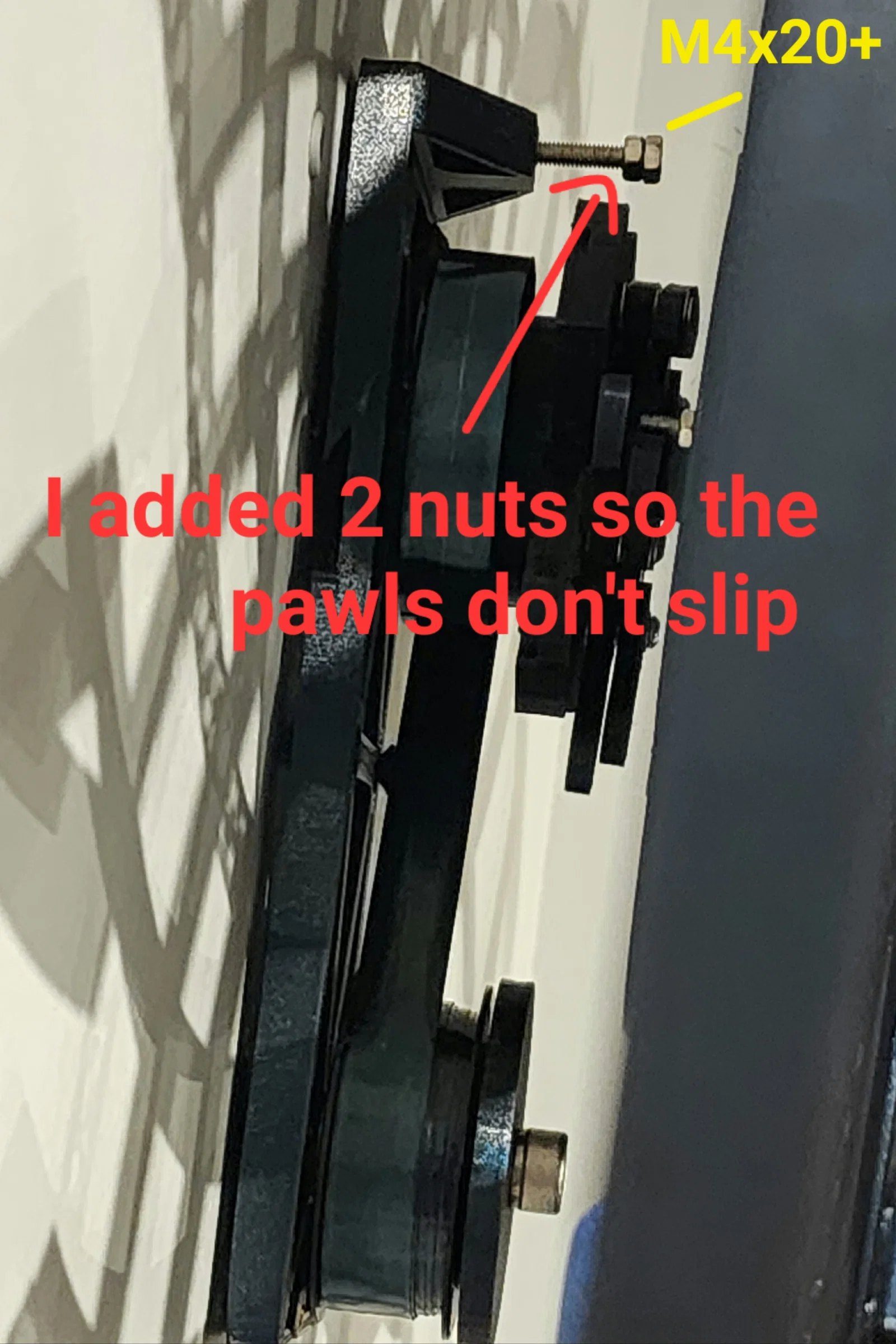

10/08/23 đã sửa 10. file spring with ratchet bị không phẳng (not being flush). Thêm lựa chọn wall mount khác dùng cleat. Thêm pawl holder mới.

10/11/23 sửa wall cleat bị chặt quá
