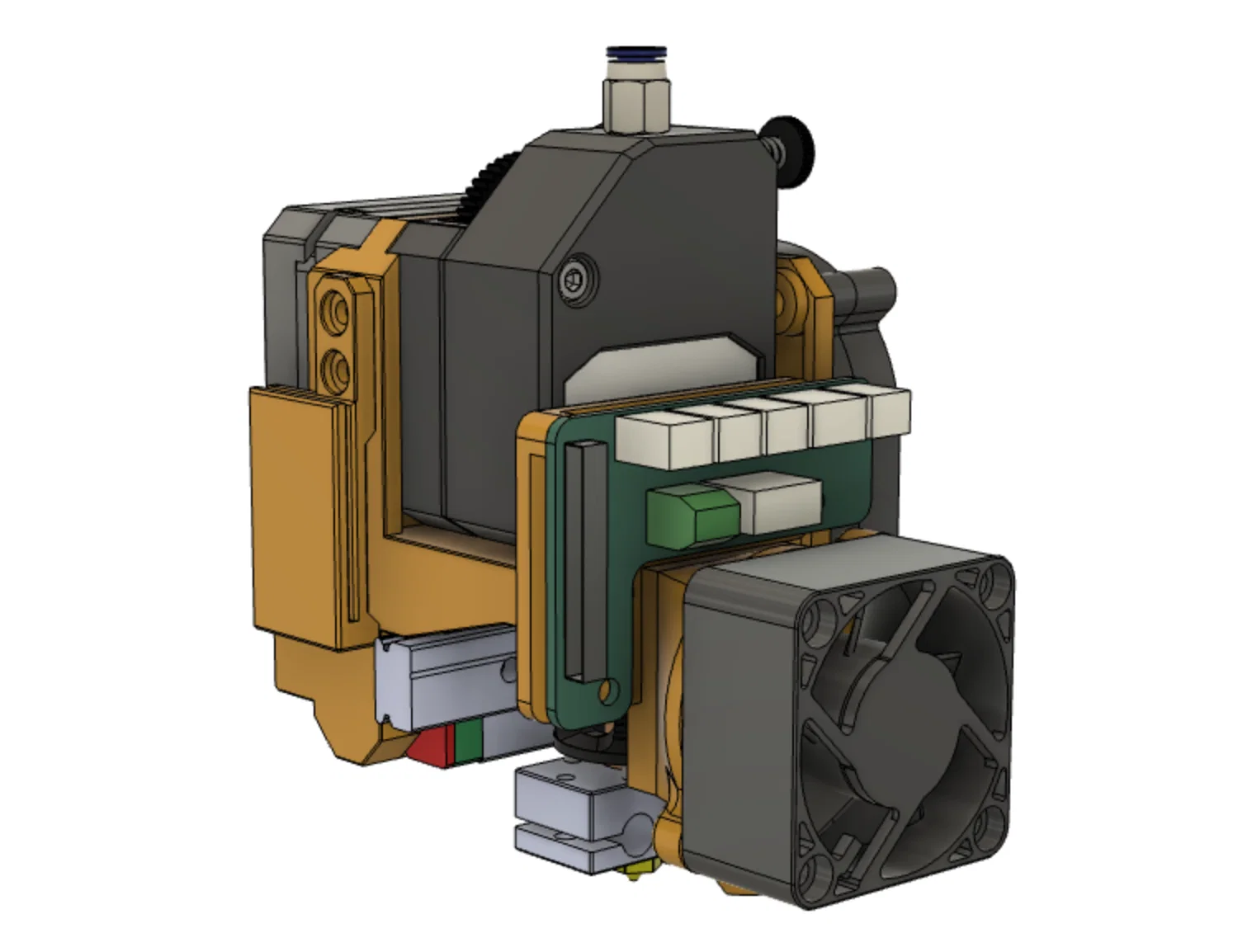

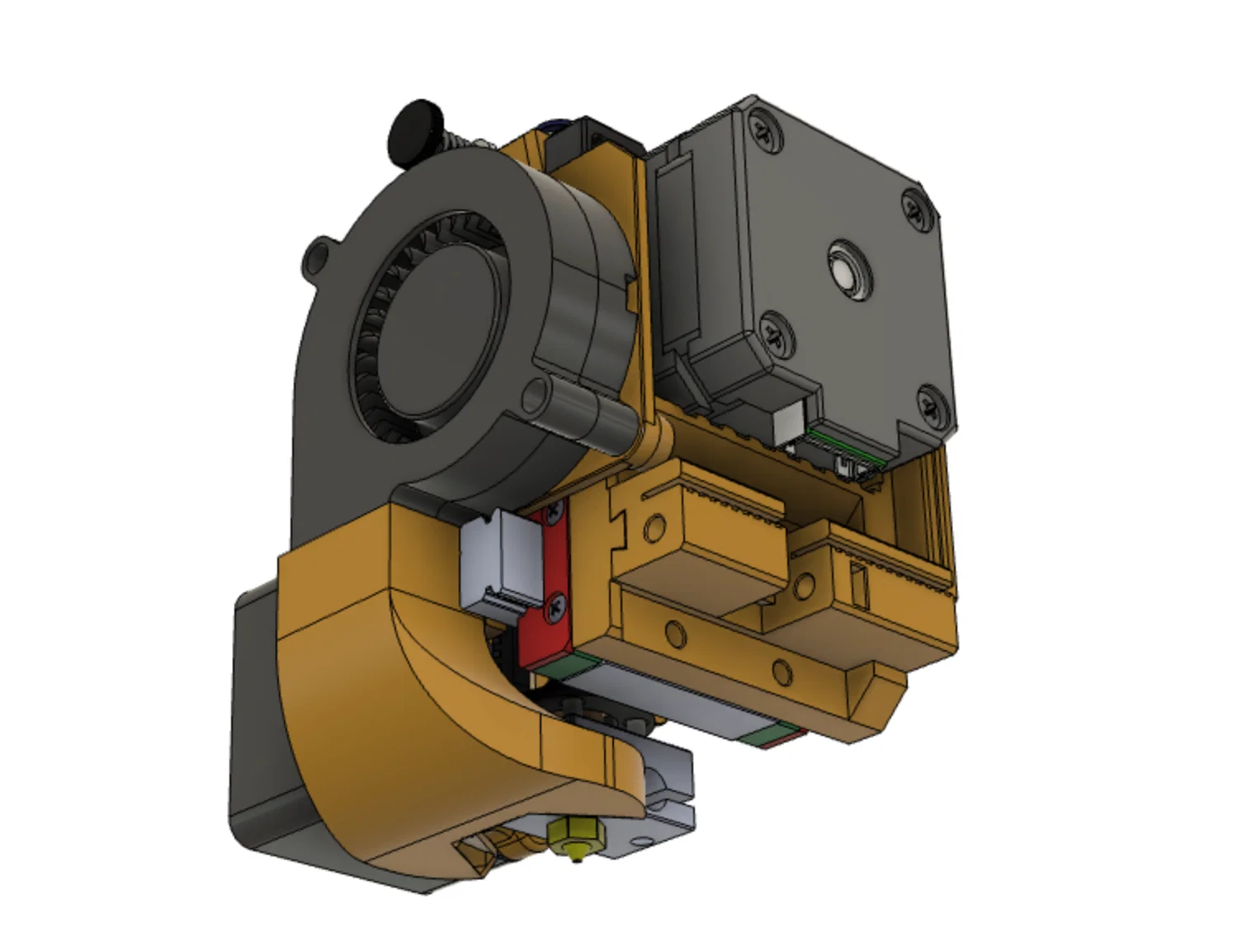

Nâng cấp Linear Rail X-Max (X-Plus): Carriage cho Extruder Dual Drive + E3D V6

Tác giả Elphwrkz

Lượt tải
101
Lượt thích
18
Lượt coi
1.466

File 9 2,8 MB

  • BMG-Dragon_Carriage_1777813073.stepSTEP · 1,3 MB
  • Frame_1777813074.stlSTL · 167,9 KB
  • Belt_Slider_1777813075.stlSTL · 42,7 KB
  • Layer_Duct_1777813076.stlSTL · 457,4 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#372849
Danh mục
Máy In 3D
Ngày đăng
Giấy phép
CC BY — Ghi công

Mô tả

CẬP NHẬT 15/01/2023: Khung chắc chắn hơn và một số cải tiến khác.

Bộ carriage và extruder này nhẹ hơn 40% và trượt mượt hơn nhiều, độ chính xác chuyển động trên linear rail cũng cao hơn so với extruder/carriage zin của Qidi.

Các file gantry linear rail liên quan có thể xem tại đây:

Có kèm file STEP để tiện remix và làm thêm các phương án gá extruder khác.

Lưu ý: Khung carriage hiện chỉ được test với BMG extruder và Dragon Hot End.

Tính năng:

  • Ống gió quạt làm mát lớp (Layer Fan Duct) bấm (snap) vào đúng vị trí, không cần ốc hay nam châm
  • Gá quạt làm mát lớp (Layer Fan Mount) trượt vào vị trí, không cần ốc
  • Có thể thay Layer Fan Mount/Duct bằng một standoff
  • Belt Clip có thể tháo khỏi khung mà không cần tháo dây đai (belt) hay chỉnh lại belt
  • Có thể tháo extruder và hot end khỏi carriage mà không cần tháo cả carriage

In 3D:

  • Tất cả file được thiết kế để in đúng theo hướng đã set, không cần support, ngoại trừ phần ‘PCB and Fan Mount’.
  • Nên dùng filament cứng nhất có thể. Mình đang dùng Super Hard carbon fiber PC của Priline. Mình thấy kết cấu phải thật cứng, rigid, hard, chắc, không bị võng/deflection, v.v. Gần đây mình in lại bằng PETG/PC blend và bị vấn đề bám lớp đầu (first layer) rất tệ. Hóa ra blend đó mềm vừa đủ để áp lực ở đầu nozzle đẩy nozzle bị đội lên.
  • Mình không khuyến nghị các loại Nylon, có hoặc không có CF, vì quá dẻo và dễ biến dạng khi ấm lên dưới lực ép. Enhanced PLA có thể dùng nếu bạn không định in trong buồng nhiệt (hot chamber).
  • Mình dùng 4 walls, 4 top và 4 bottom layers và 40% cubic infill với 40% overlap. Các chỉnh khác dựa trên flow cubes và temp towers.

Sau khi in:

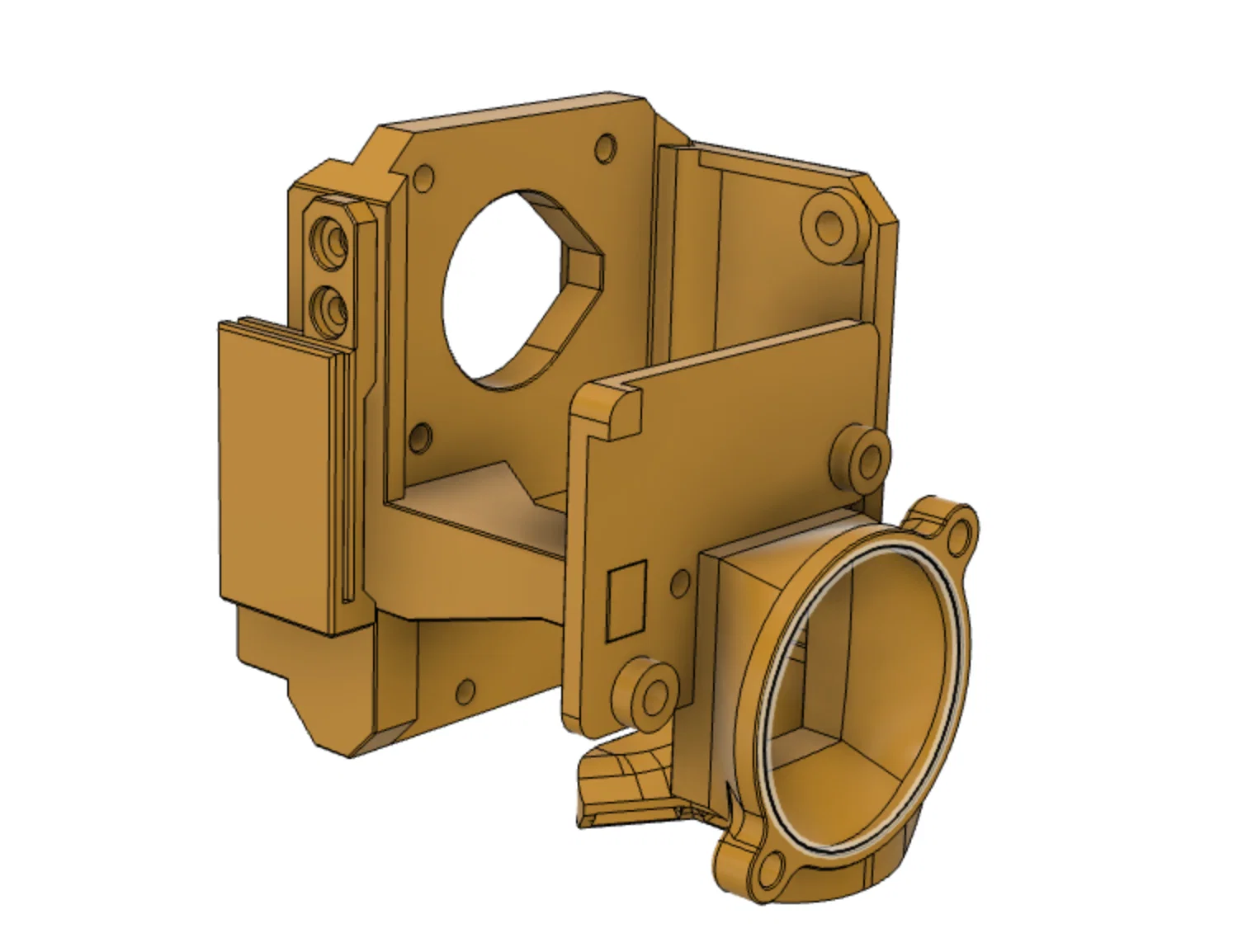

  • Phần Frame cần 2 inserts cho Belt Base, 1 insert cho PCB and Fan Mount và 2 đai ốc M3 cho Ribbon Guide.
  • Phần PCB and Fan Mount cần 4 inserts.
  • Phần Belt Base cần 1 đai ốc M3.
  • Phần radial fan mount cần 2 inserts.

Lắp ráp:

  • PCB and Fan Mount lắp vào mặt trước của Frame và được giữ bằng một con ốc.
  • Ribbon Guide lắp ở hông Frame. Lưu ý phía sau guide có khoảng trống để giữ gọn dây motor.
  • Radial Fan mount chỉ cần trượt vào đúng vị trí.
  • Cơ chế bấm (snap) của Layer Duct có thể chỉnh bằng cách dũa bớt vật liệu, hoặc dùng keo 502 (super glue) để bồi thêm vật liệu. Nhớ xử lý sạch phần “elephants foot” trên các chi tiết. Khi bấm duct vào fan board, nên dùng dụng cụ như tua vít để kê/chống đỡ fan board. Duct sẽ xoay quanh phần chân đế của mount để vào/ra vị trí.
  • Belt Clip Base lắp vào mặt sau của Frame.

BoM:

Mô tả

Amazon U.S.

Hình

M3x5.7mm, OD4.6mm Threaded Brass Insert

https://a.co/d/6rNIbp1

Stainless Steel M3 Hex Socket Head Cap Screws and Nuts Assortment

https://a.co/d/1ef5smv

DDB Universal Geared Dual Drive Extruder

https://a.co/d/bIT0TX7
