Khung IDC 10 pin Male Box Header 2x5 pin Connector (in 3D)

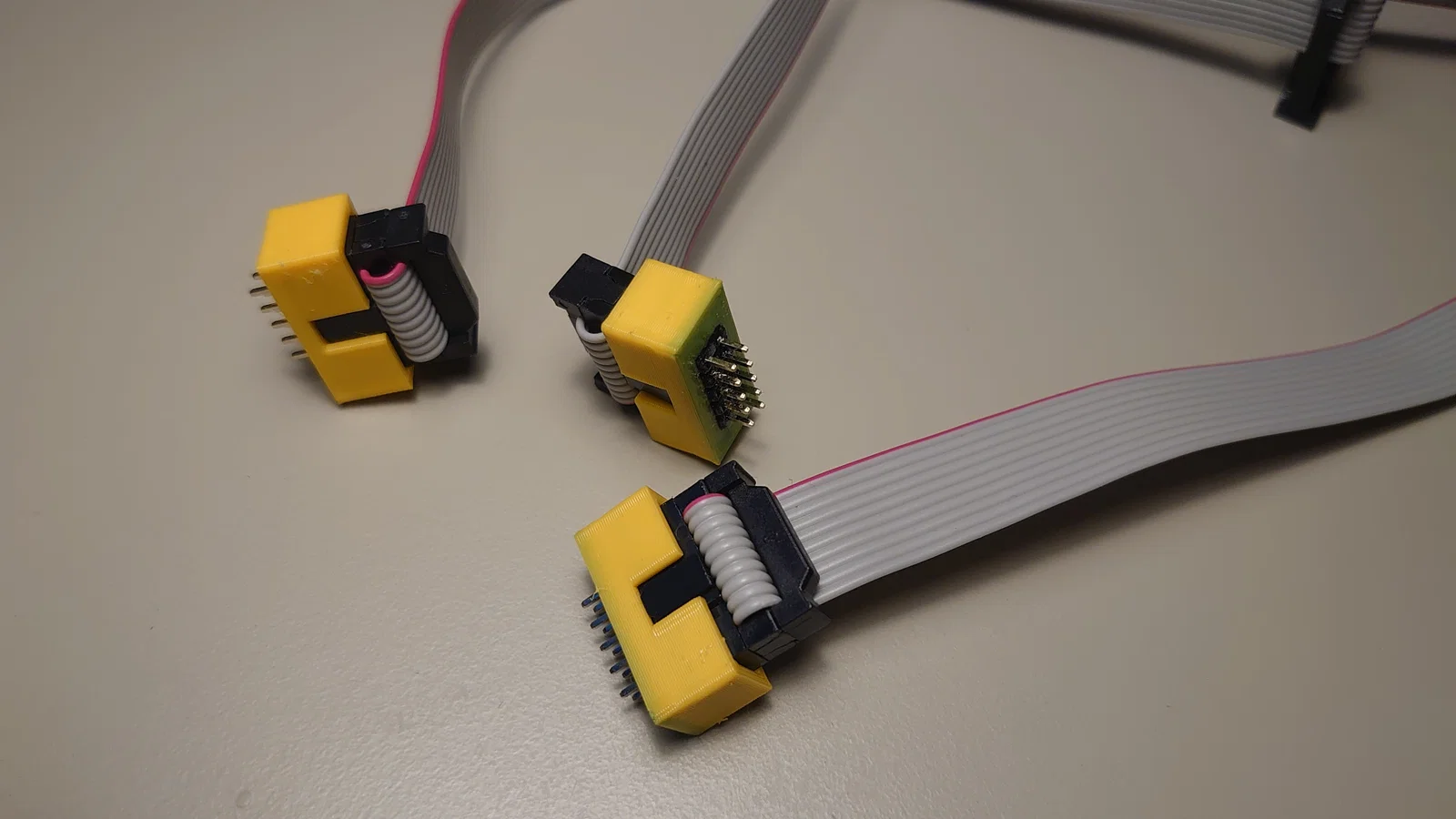

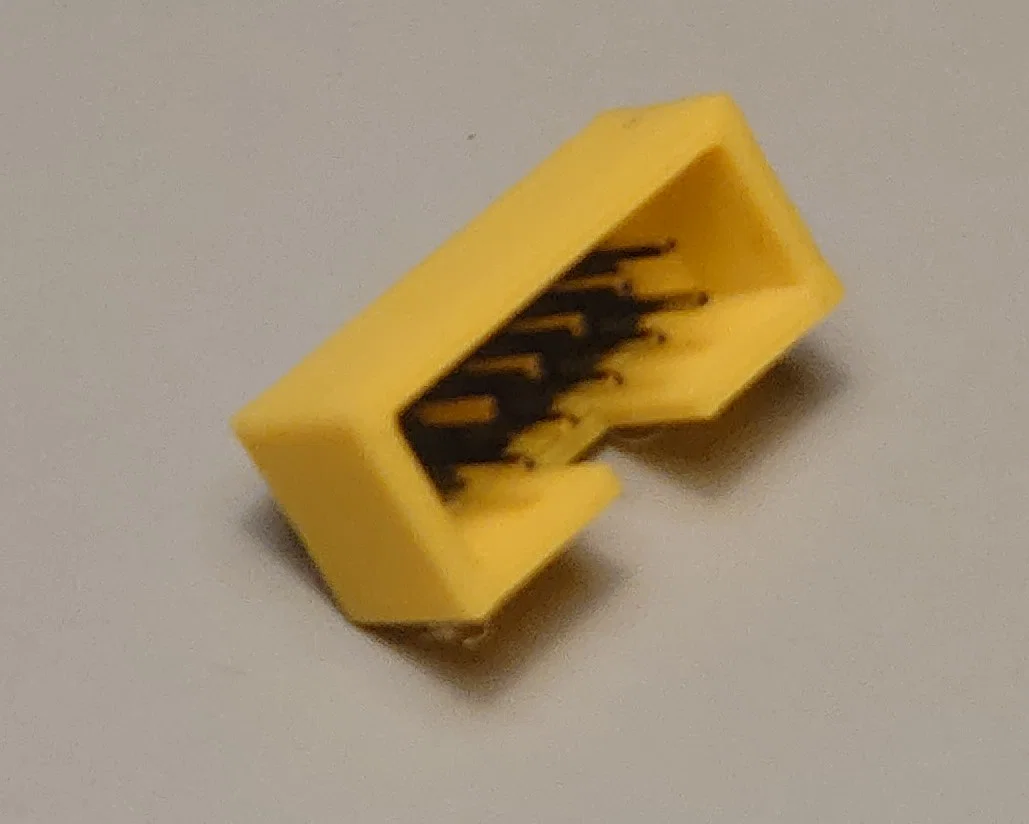

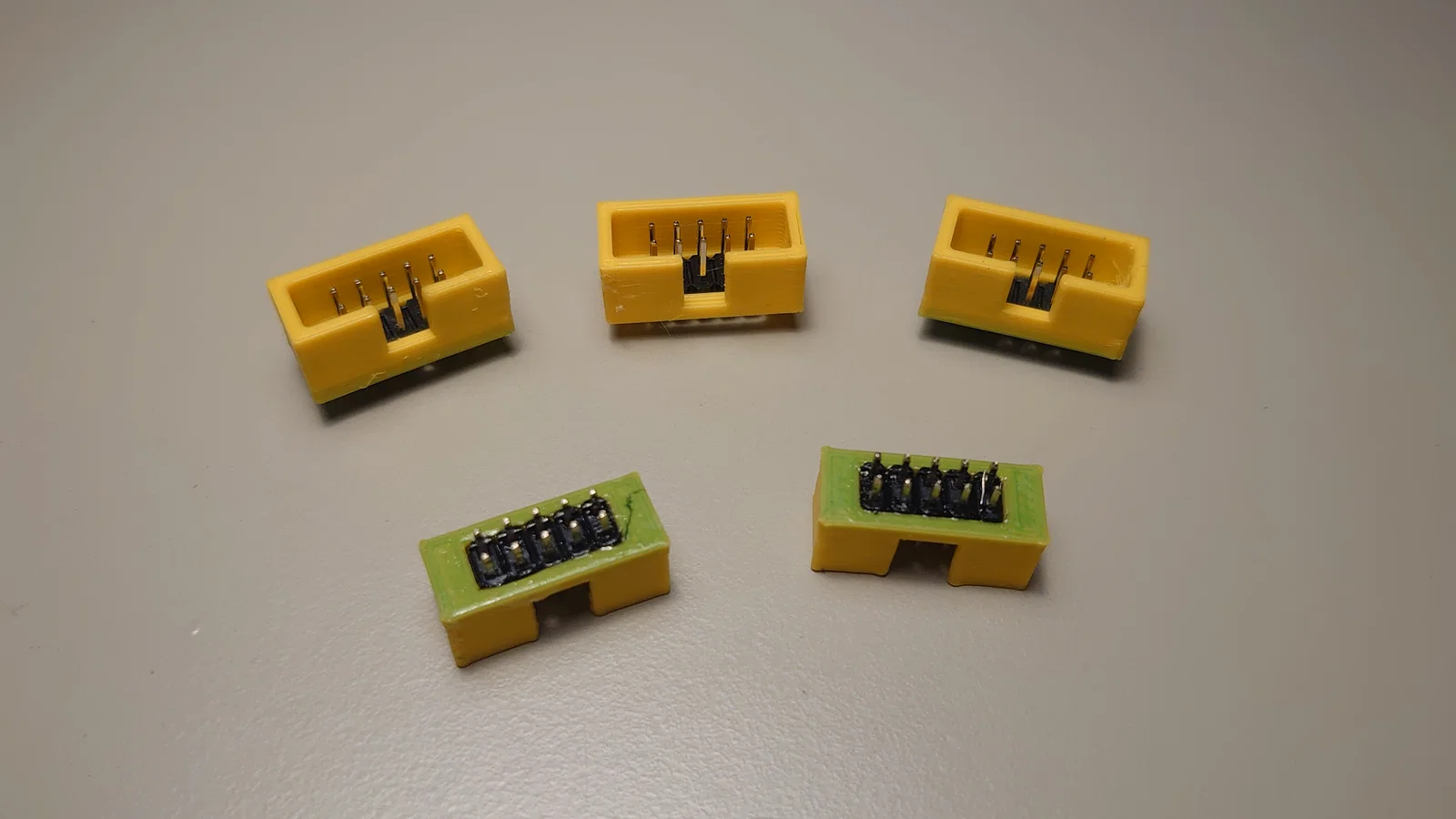

Khung IDC box header in 3D này được thiết kế để chuyển một pin header 2 hàng thông thường thành một IDC box header. Đây là giải pháp tiện lợi cho những ai cần thay thế IDC box header nhưng không tìm được hàng có sẵn, hoặc muốn làm một IDC box header “custom” theo nhu cầu sử dụng riêng.

Tính năng

• Chuyển pin header 2 hàng thông thường thành IDC box header
• Đảm bảo đúng hướng của ngàm (tab) dây nguồn
• Dễ lắp ráp

Lợi ích

• Thay thế IDC box header bị gãy hoặc bị thiếu mà không cần mua mới toàn bộ
• Tạo IDC box header tùy biến theo đúng nhu cầu của bạn

Ứng dụng

• Synthesizer để bàn
• Module Eurorack

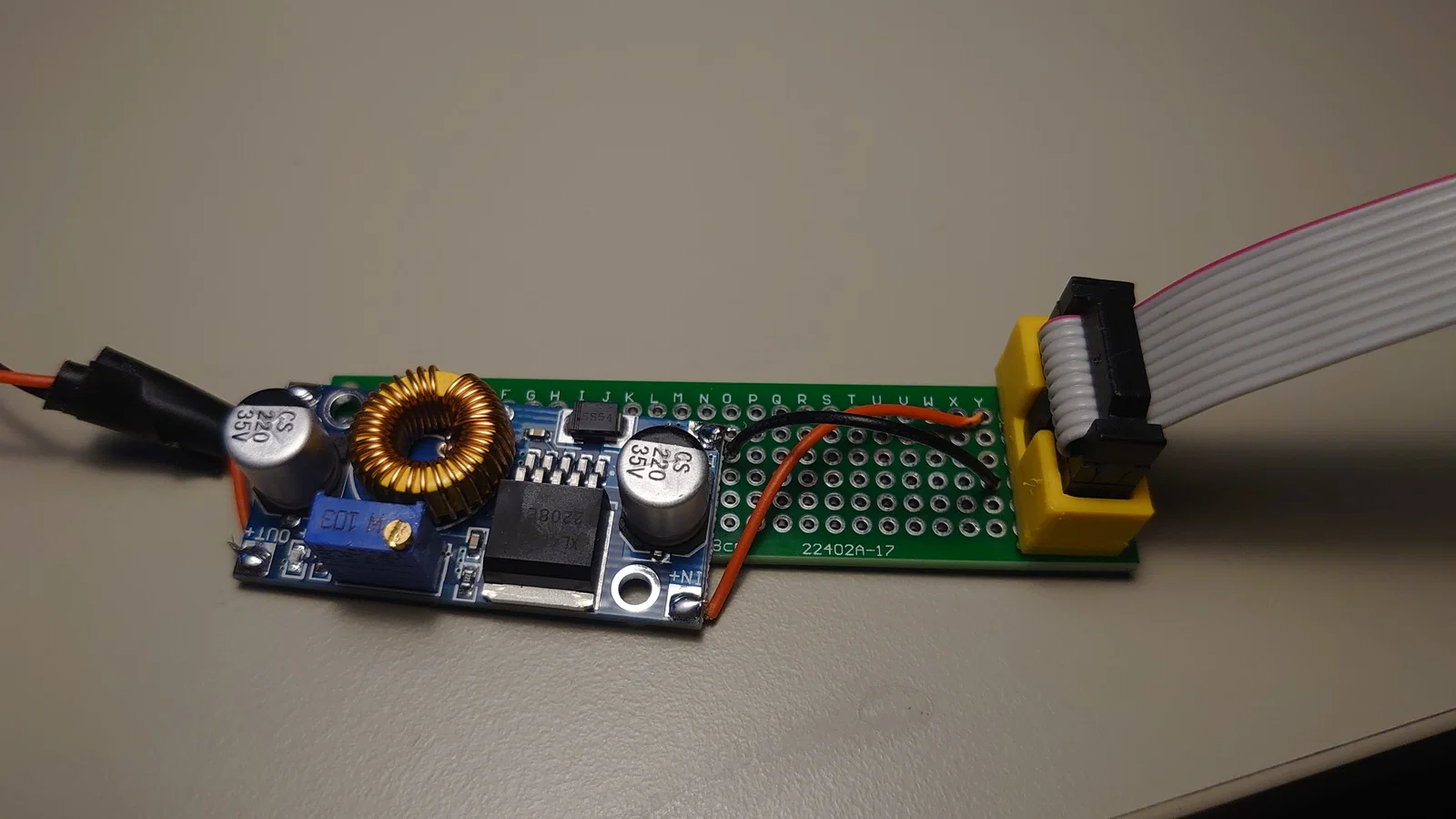

• Các thiết bị điện tử khác dùng IDC box header

Cách dùng

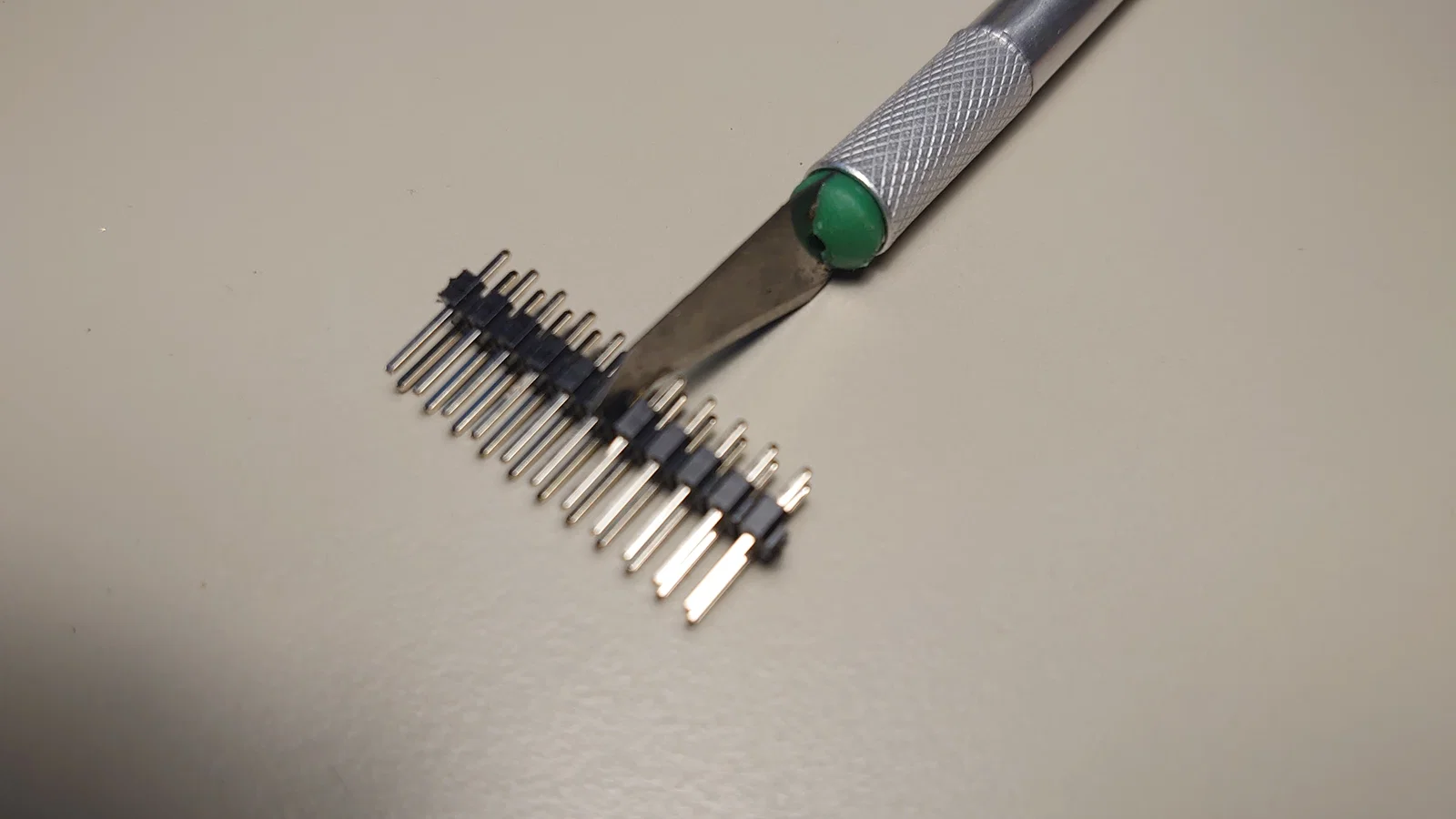

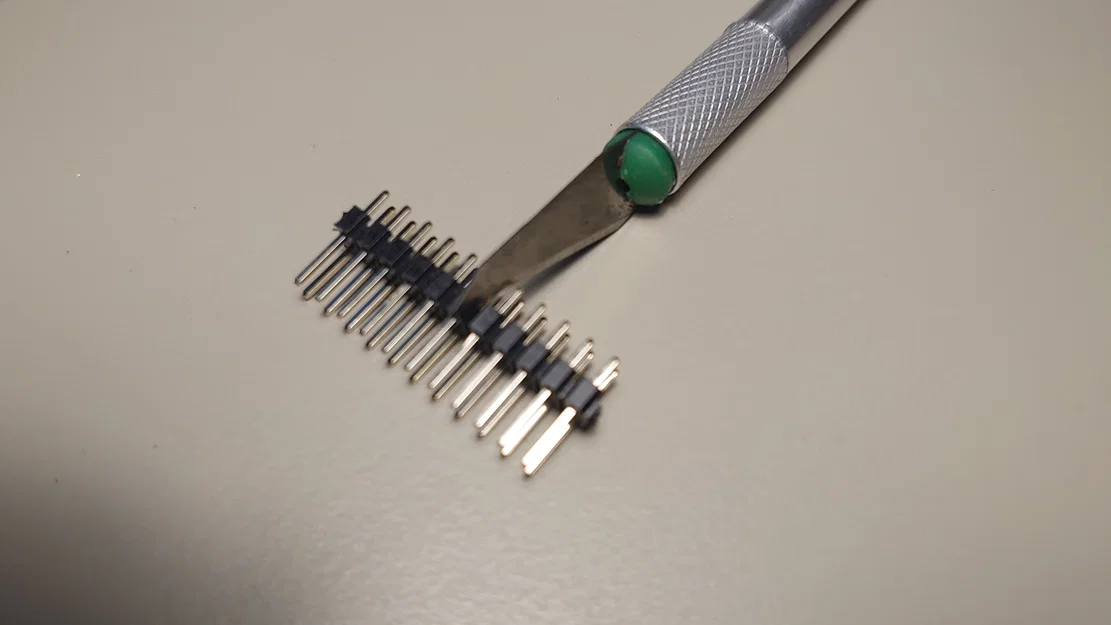

1. Cắt 5 cột pin header 2 hàng (mỗi cột 2 pin).

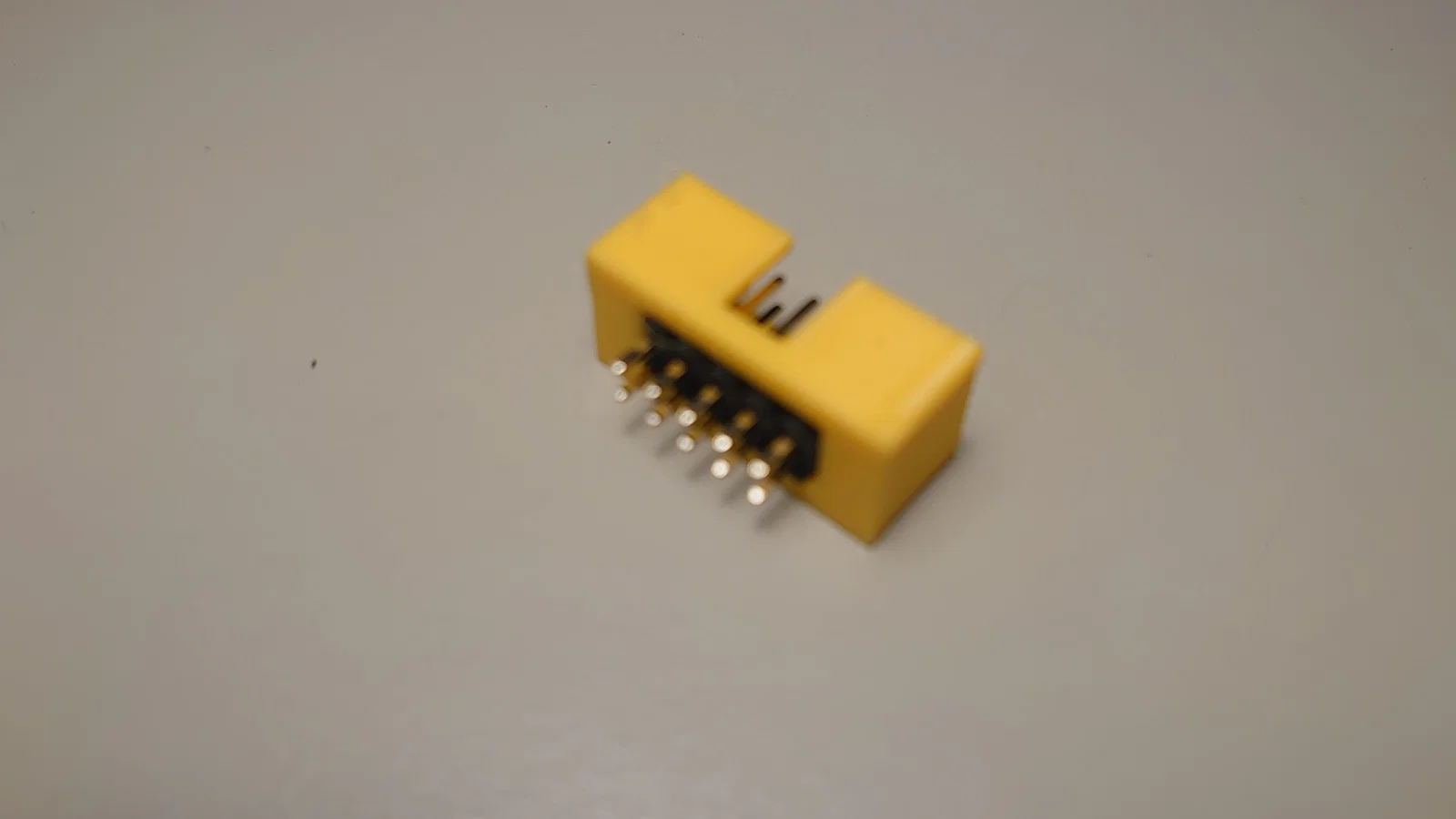

2. Lắp đoạn pin header 2 hàng vào khung và canh các chân pin khớp vào phần “box”.
3. Dùng keo 502 (superglue) dán cố định khung với pin header 2 hàng.

Mẹo

• Cẩn thận khi cắt pin header 2 hàng để tránh bị đứt tay.
• Nên dùng loại superglue chắc để khung và pin header bám dính tốt.
• Nếu dùng trong môi trường nhiệt độ cao, nhớ in khung bằng vật liệu chịu nhiệt như PLA HT, PETG hoặc ABS.

Ủng hộ mình

"Nếu bạn thấy những thứ mình làm hay và muốn ủng hộ hành trình này, bạn có thể tiếp sức cho mình bằng một ly cà phê ảo! Sự ủng hộ của bạn giúp mình có thêm động lực để tiếp tục đẩy giới hạn của các mẫu 3D printables. Muốn Buy Me a Coffee?

Chúc bạn in và dùng khung IDC header này vui vẻ—làm xong nhớ cho mình biết nha!

Thiết kế bằng Autodesk Fusion 360 Personal
