EDM Cartridge | Gia công tia lửa điện (Electrical Discharge Machining)
Module print-in-place dạng modular để giữ điện cực EDM trong hệ Powercore: kẹp wago 221 nối thanh brass 1/16" vào nguồn EDM, gắn máy bằng nam châm Neodymium 6x2 mm. EDM là quy trình lực thấp nên không nên tăng pre-load quá.
Mô tả

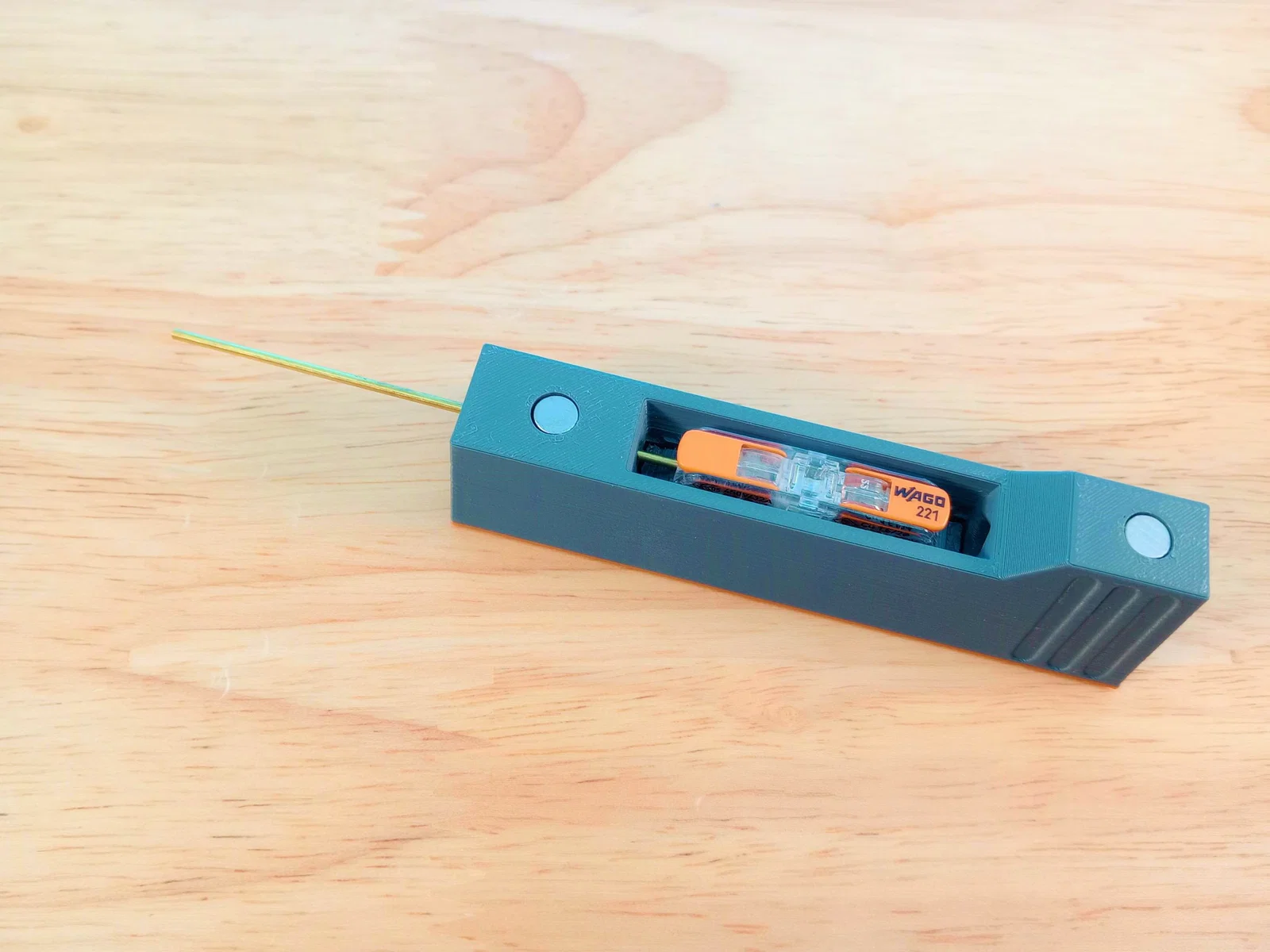

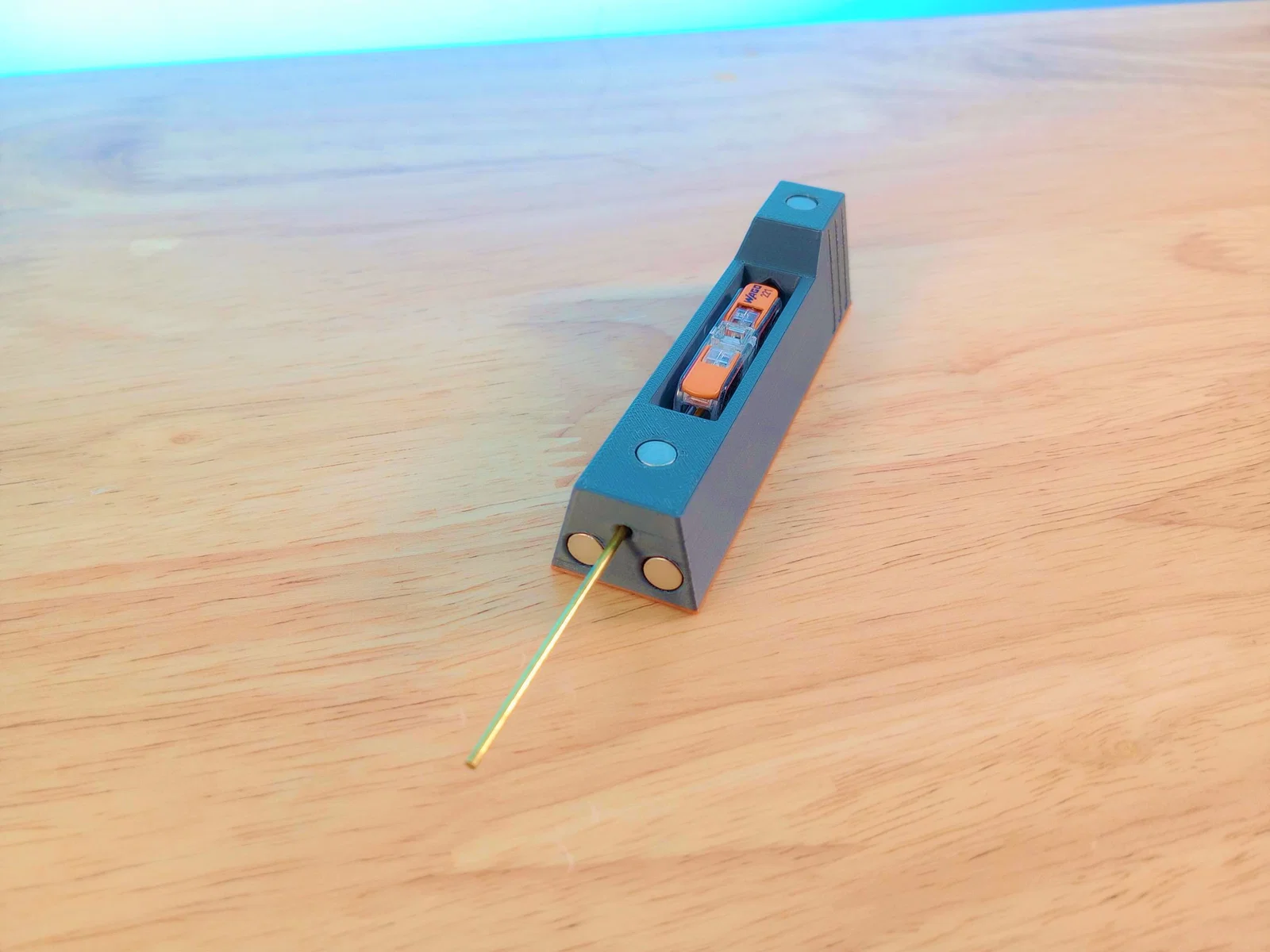

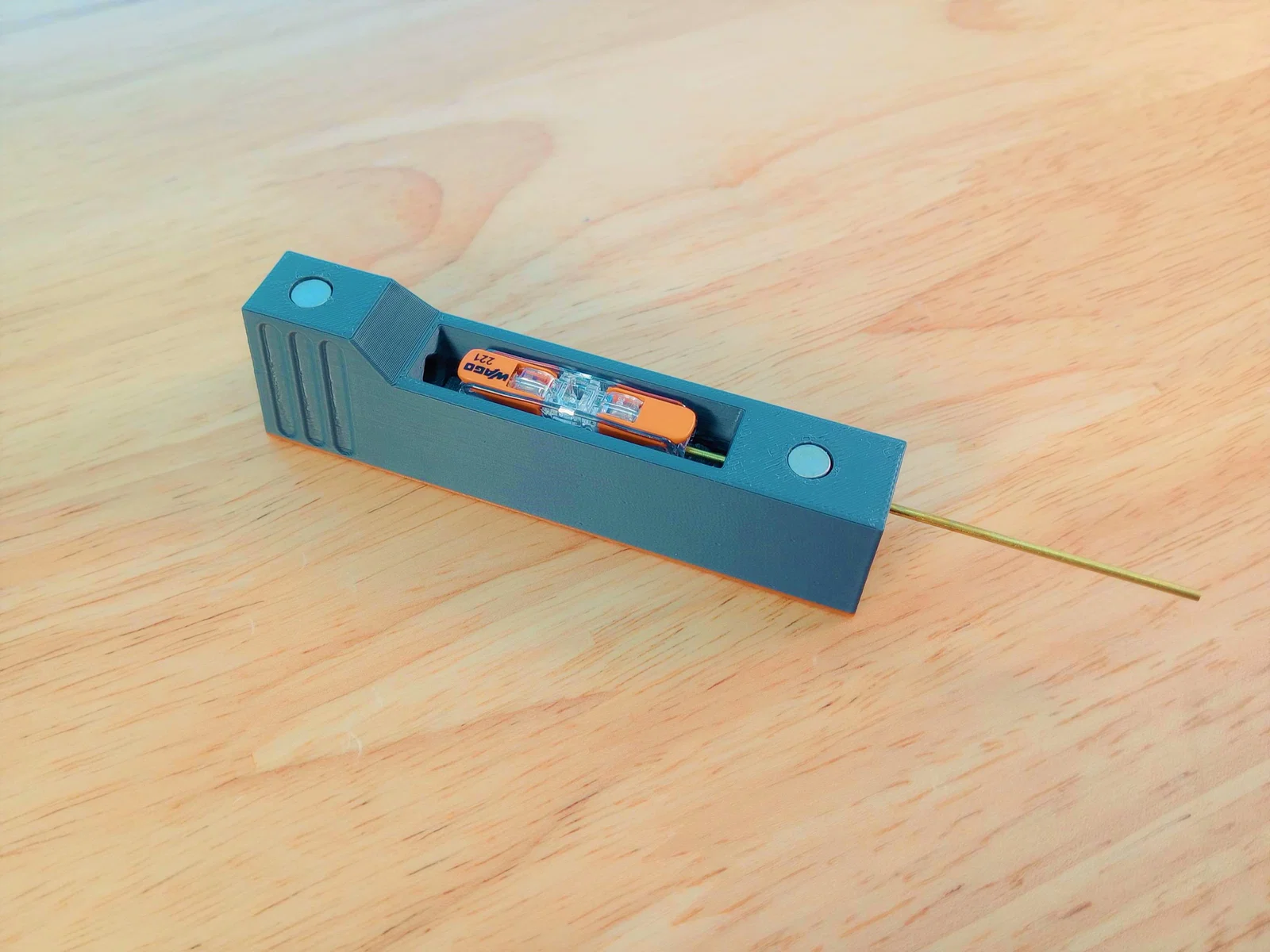

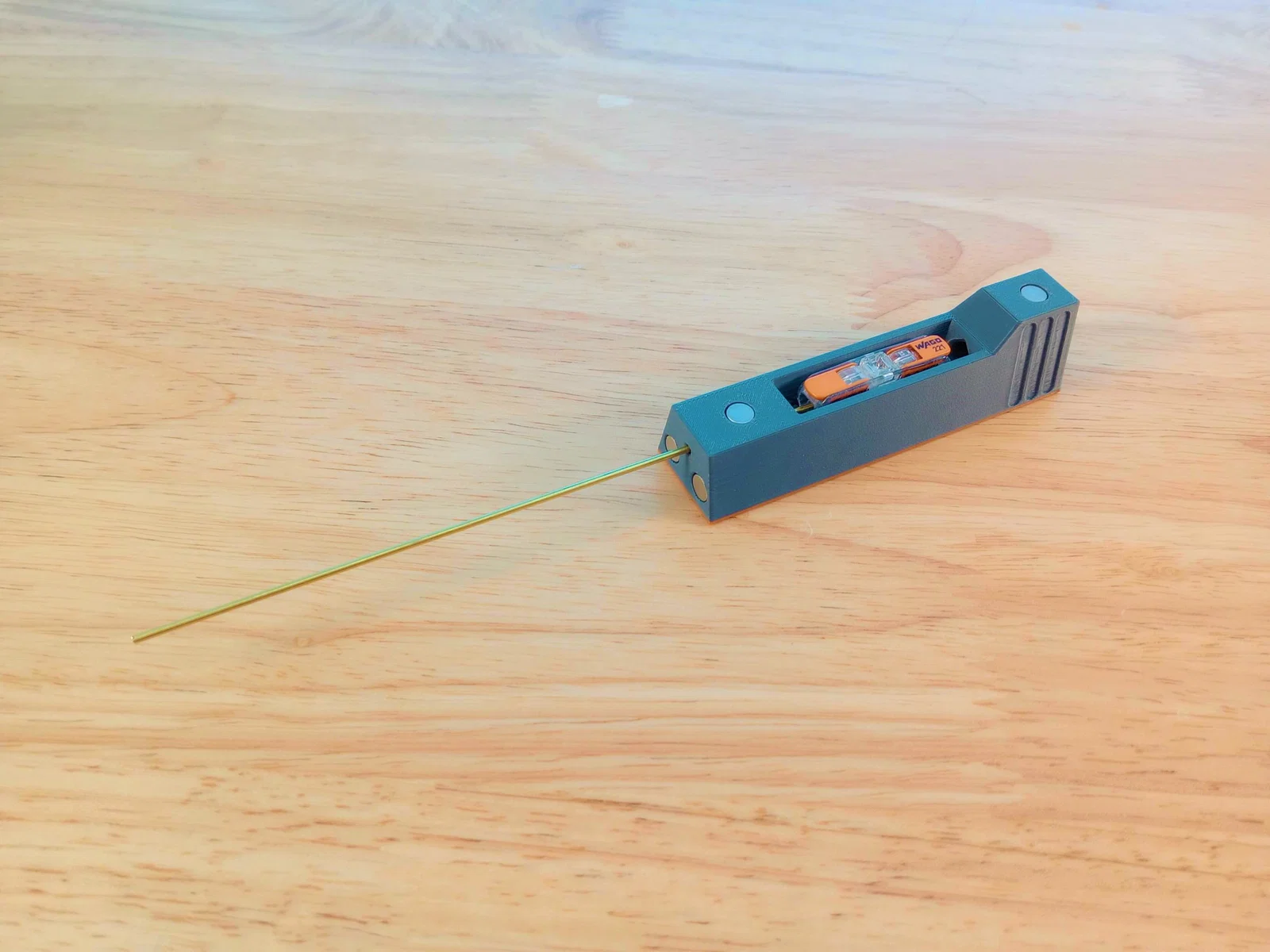

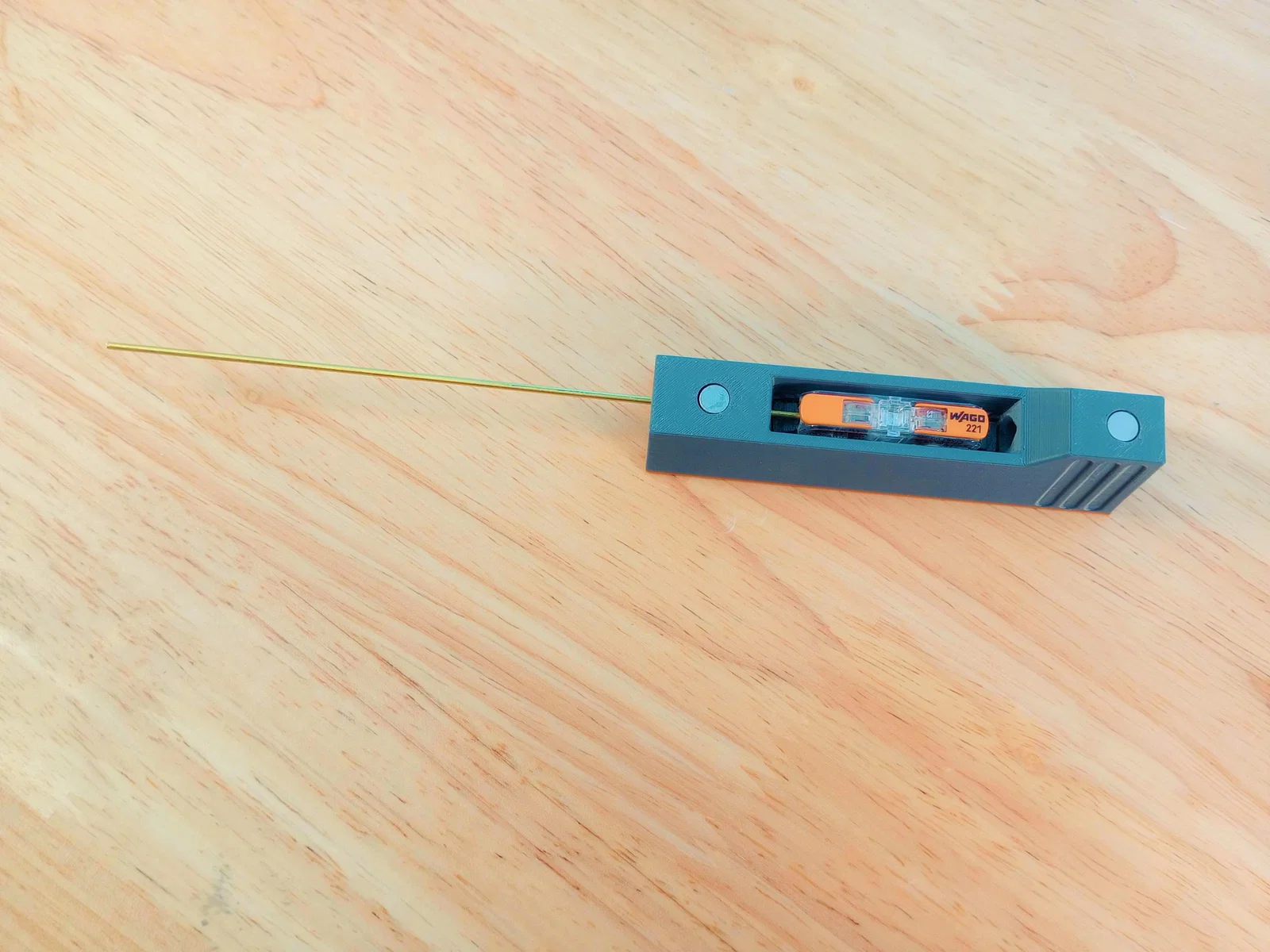

Module print-in-place này dùng cơ cấu đàn hồi (compliant mechanism) để giữ một wago 221. Wago này dùng để nối một thanh brass 1/16" vào nguồn EDM. Nam châm Neodymium 6x2 mm giúp module bám chặt lên máy EDM.
EDM là một quy trình lực thấp, nghĩa là gần như không cần lực để giữ điện cực tại chỗ. Tăng pre-load có thể làm quá trình gia công bị thiếu ổn định, vì điện cực sẽ không thể uốn/dịch chuyển để né khi bị crash/short.
Thiết lập in (Print Settings)
ASA / PLA
0.12 - 0.2 mm
20% Infill
Không cần supports
Lắp ráp (Assembly)

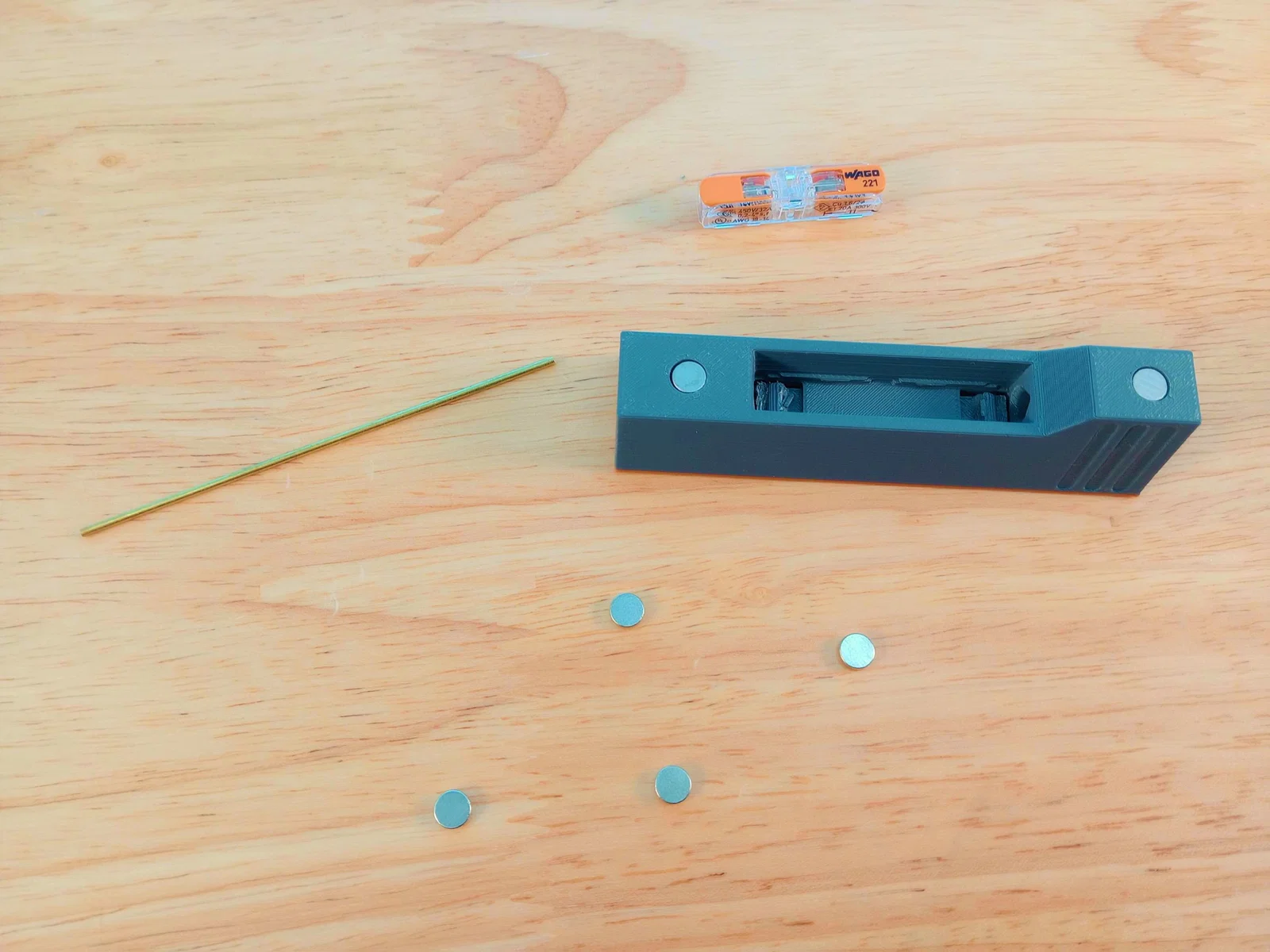

Dùng keo cyanoacrylate (keo siêu dính) để dán nam châm vào đúng vị trí. Ấn wago 221 vào trong cơ cấu để kẹp giữ. Muốn tháo wago ra thì xoay nhẹ để nhả.
Muốn tìm hiểu thêm về desktop EDM thì ghé rackrobo.io
