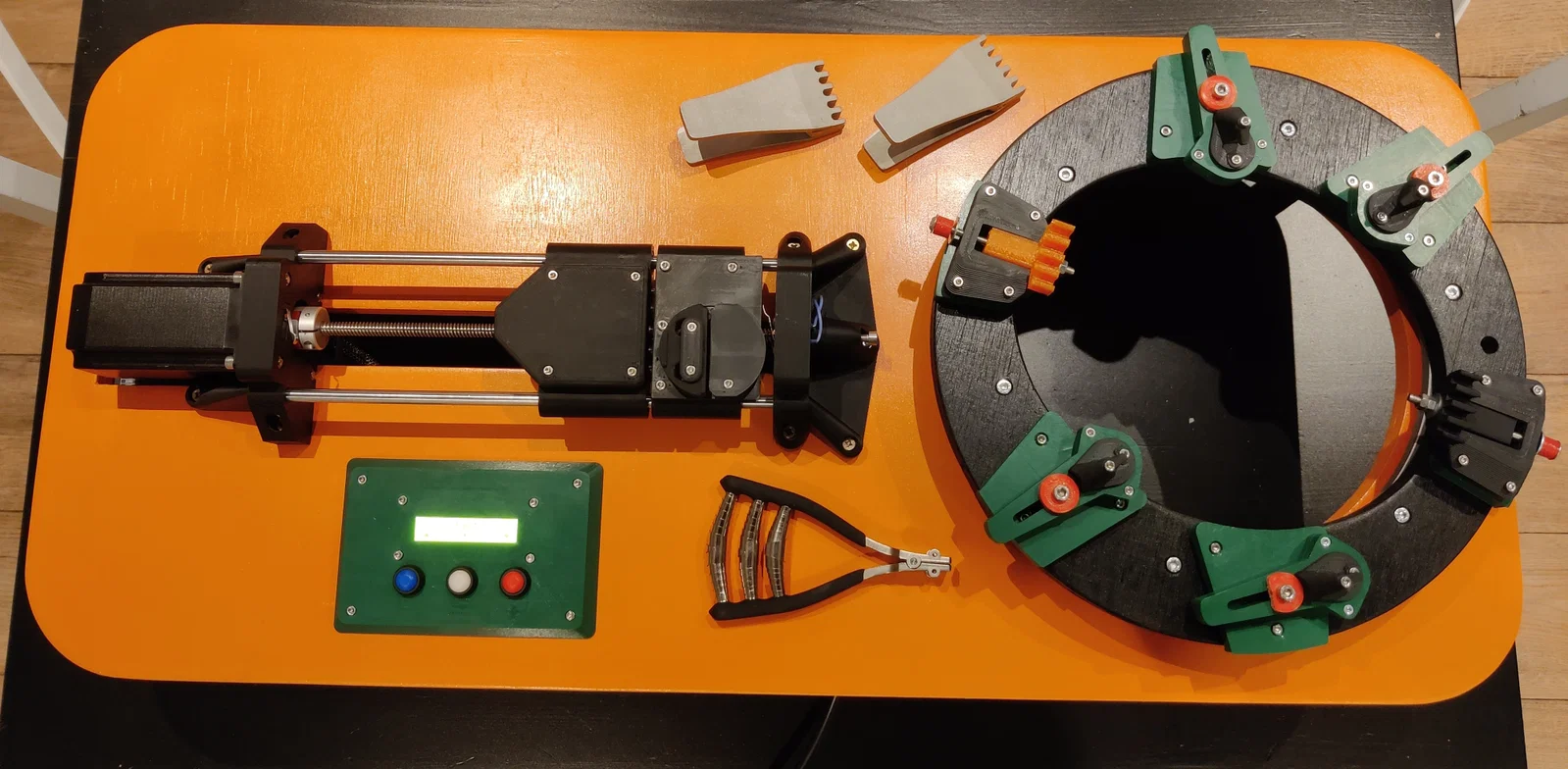

KhordUino (máy căng dây vợt cầu lông)

Tác giả toastfr35_96071

Lượt tải
128
Lượt thích
35
Lượt coi
1.660

File 37 42 MB

  • TS_body_1777817958.stlSTL · 1,8 MB
  • CP_cover_1777817959.stlSTL · 242,8 KB
  • GS_springs_housing_1777817960.stlSTL · 1,2 MB
  • GS_body_1777817962.stlSTL · 1,2 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#372842
Ngày đăng

Mô tả

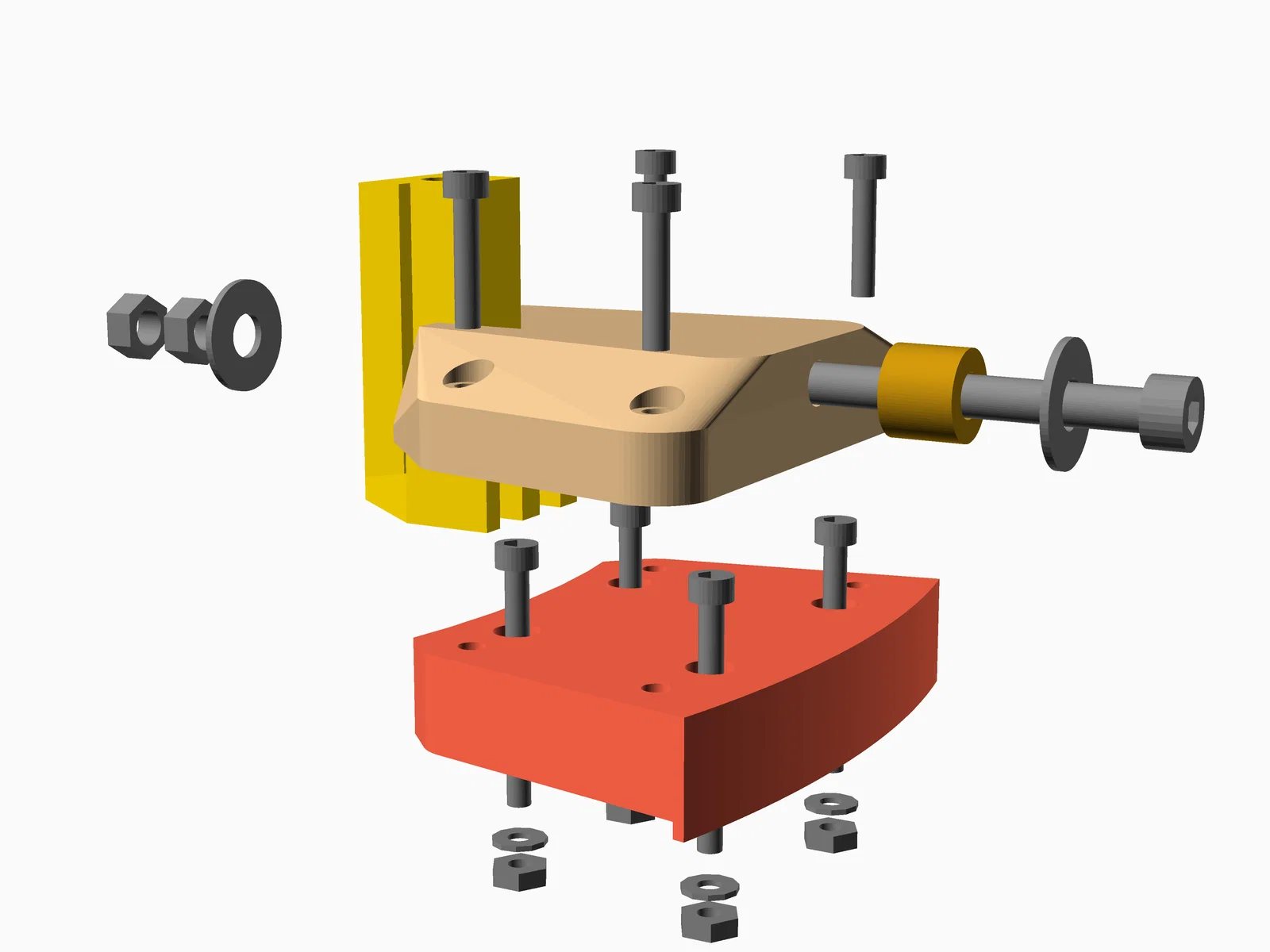

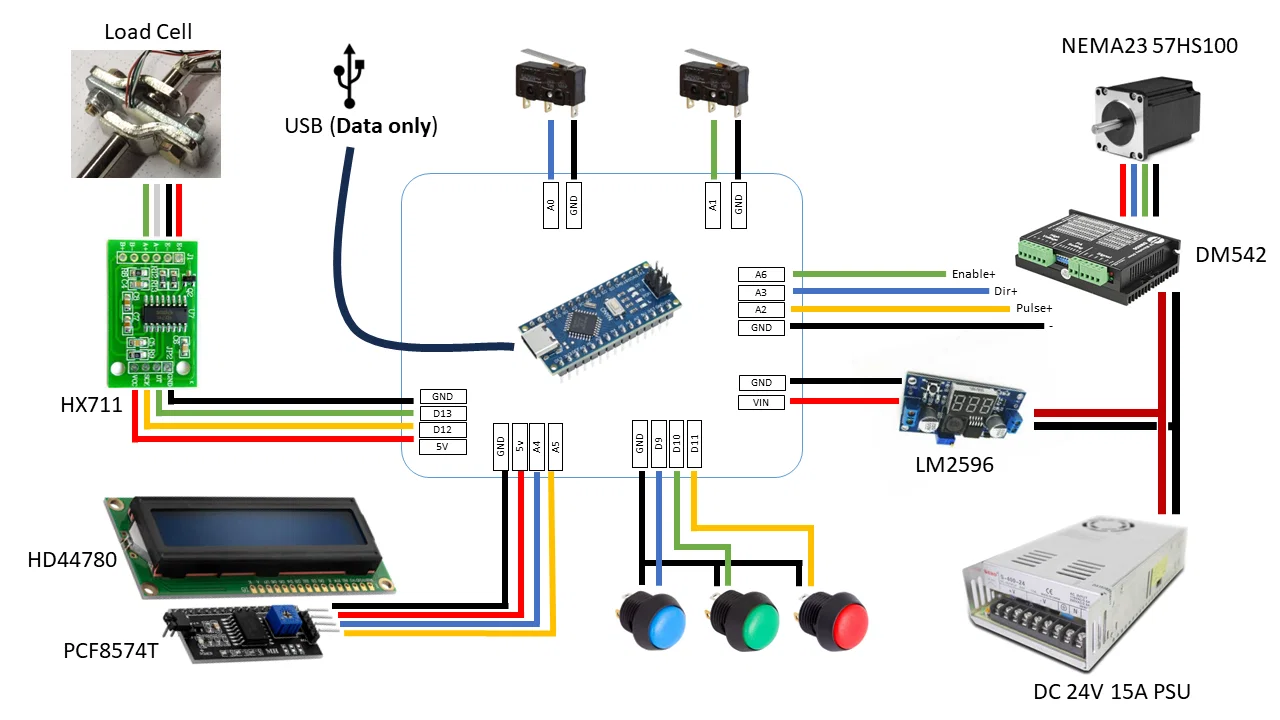

Máy căng dây (stringing machine) thường gồm một khung kim loại chắc chắn, các kẹp (clamps) để giữ dây đúng vị trí và một hệ thống tăng lực căng (tensioning system) để siết dây. Bản điện tử (electronic) có bảng điều khiển để căng dây chính xác hơn nhưng giá cũng cao hơn nhiều.

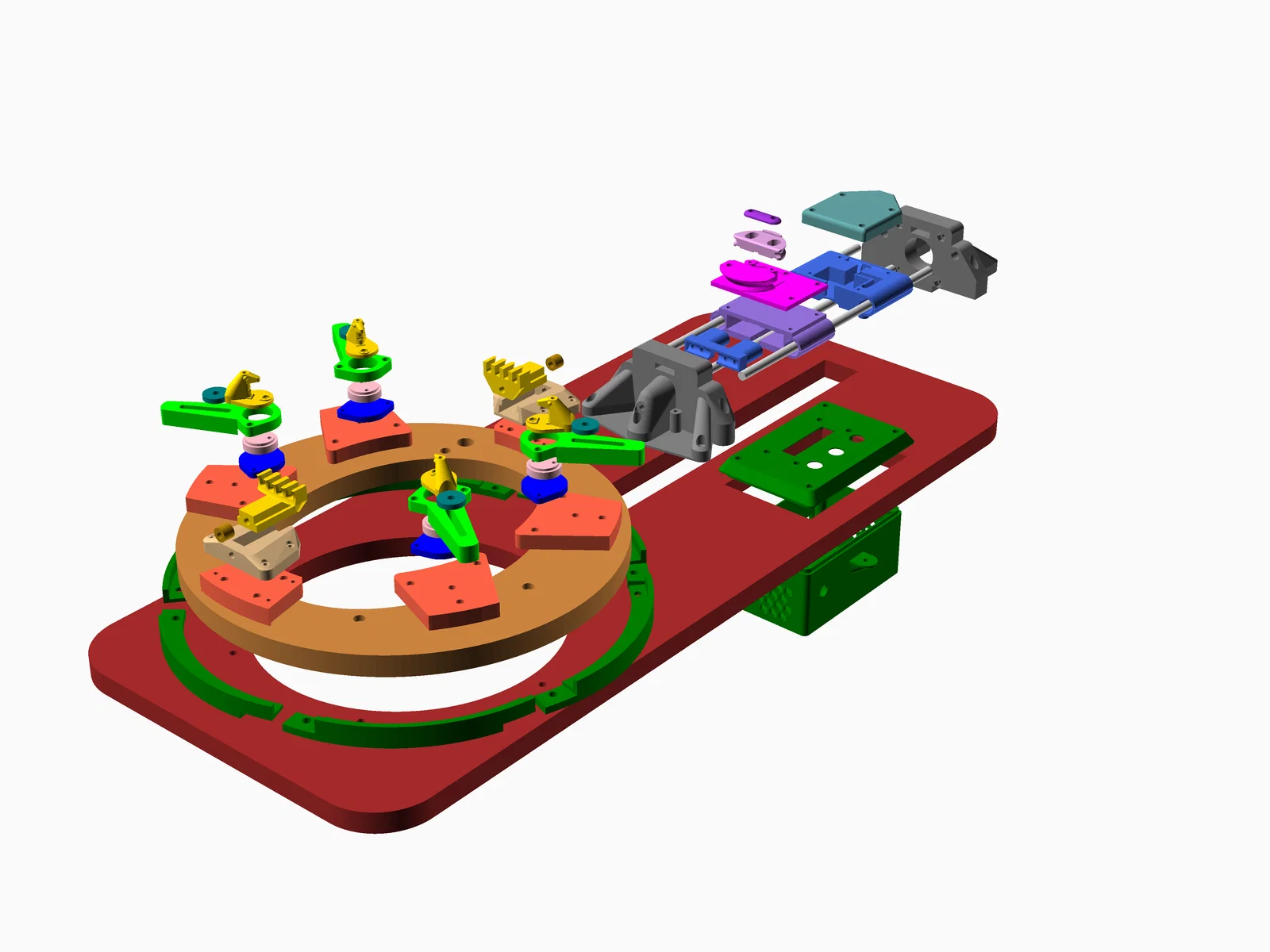

Thiết kế KhordUino khá khác so với đa số máy căng dây khung kim loại. Ở các máy đó, khớp xoay của khung thường nằm khá xa so với mặt phẳng tăng lực căng. Việc này cần thiết để dễ thao tác phía dưới mặt vợt và di chuyển các kẹp.

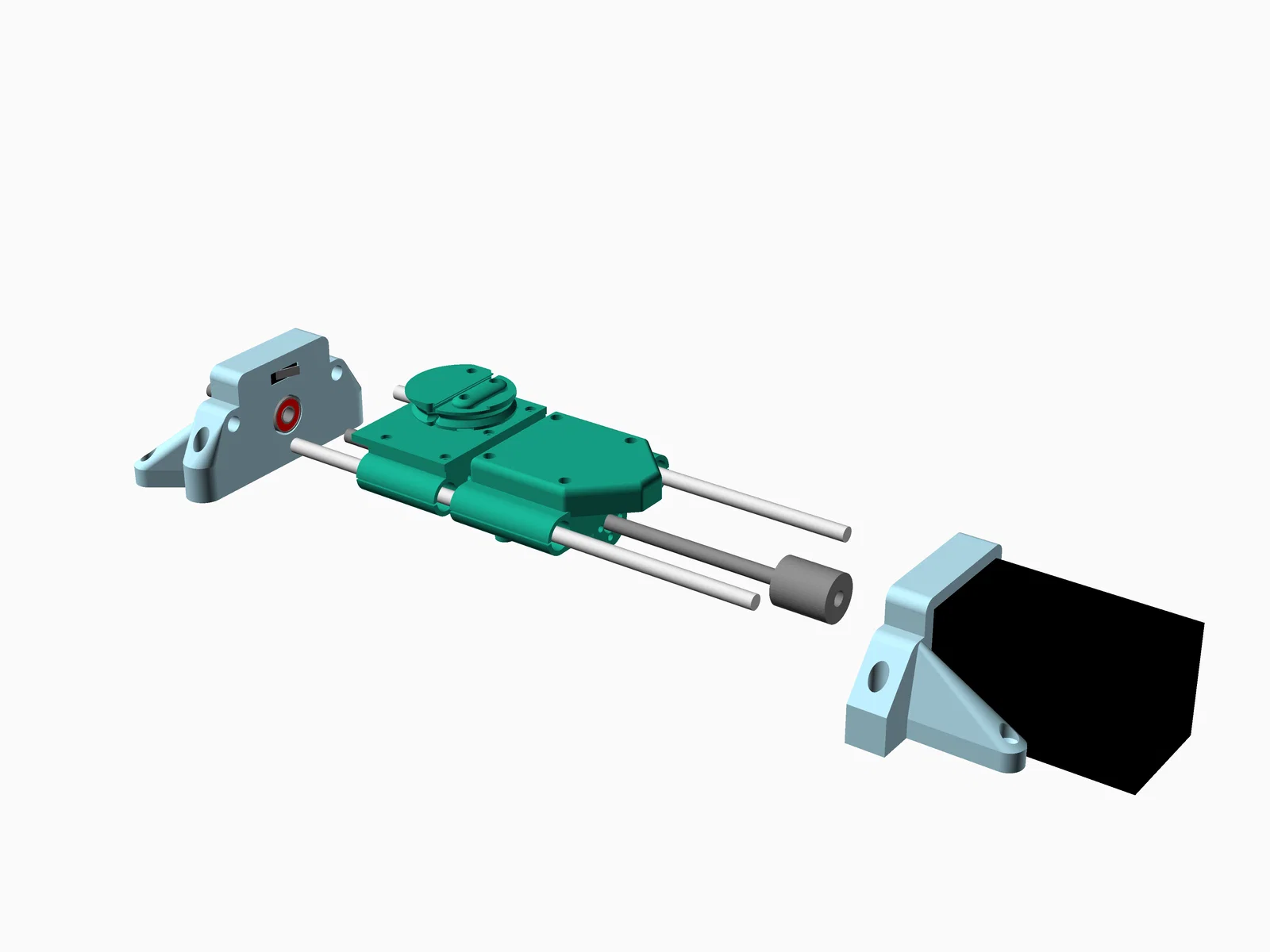

Để không cần những chi tiết kim loại lớn, phần xoay (giữ vợt) và phần kéo căng dây nên được canh thẳng hàng với nhau càng nhiều càng tốt để giảm mô-men.

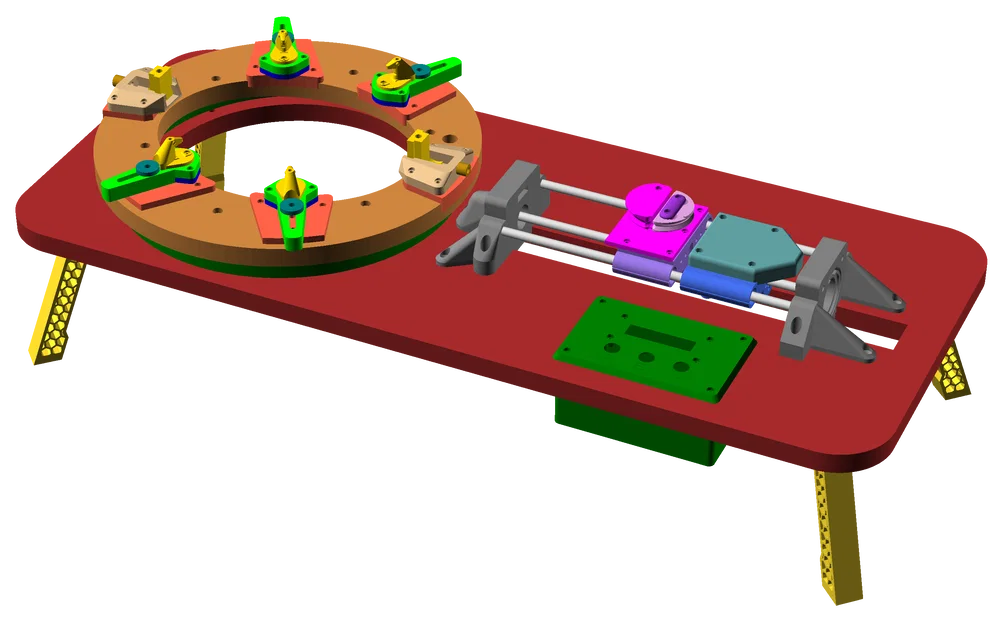

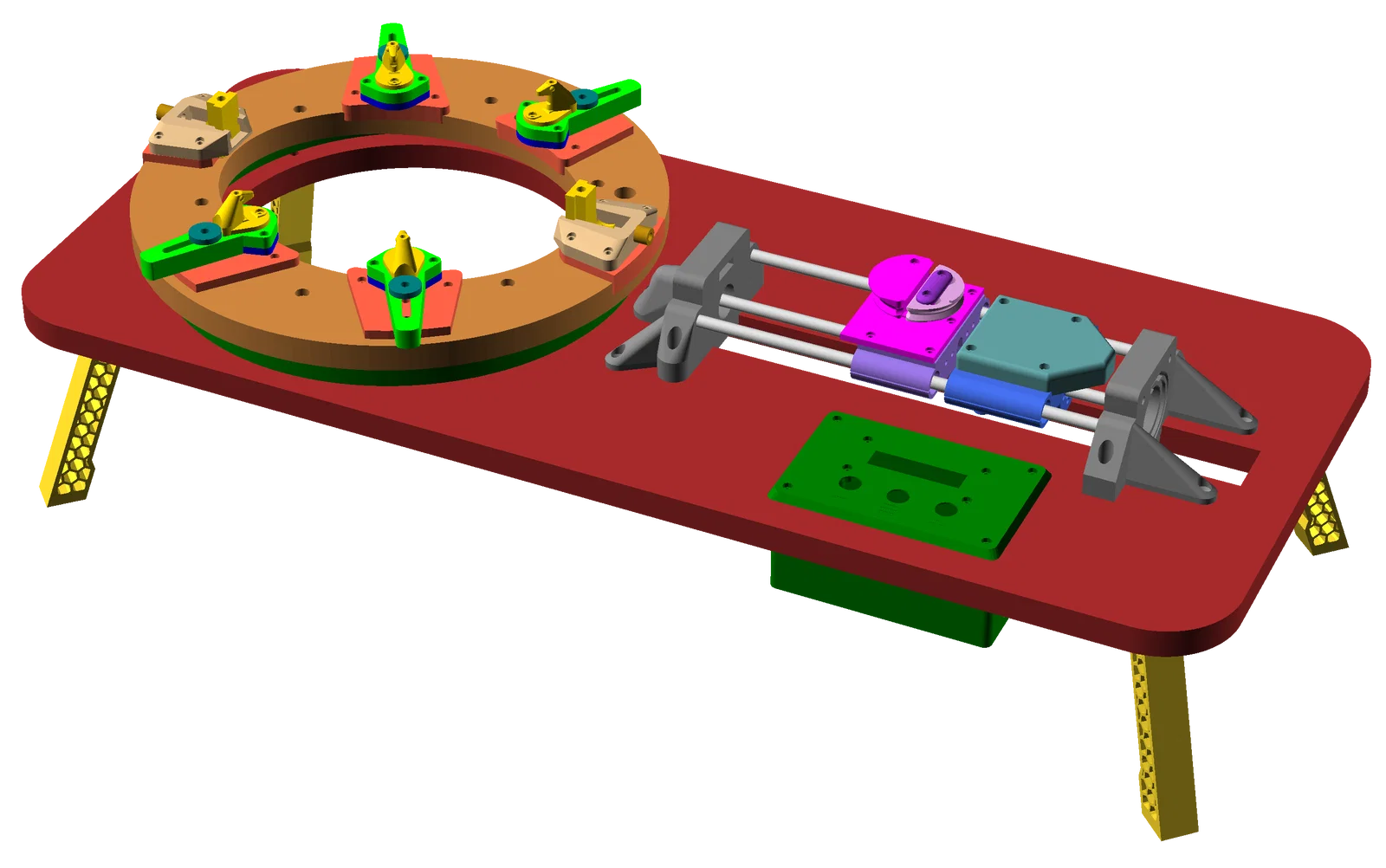

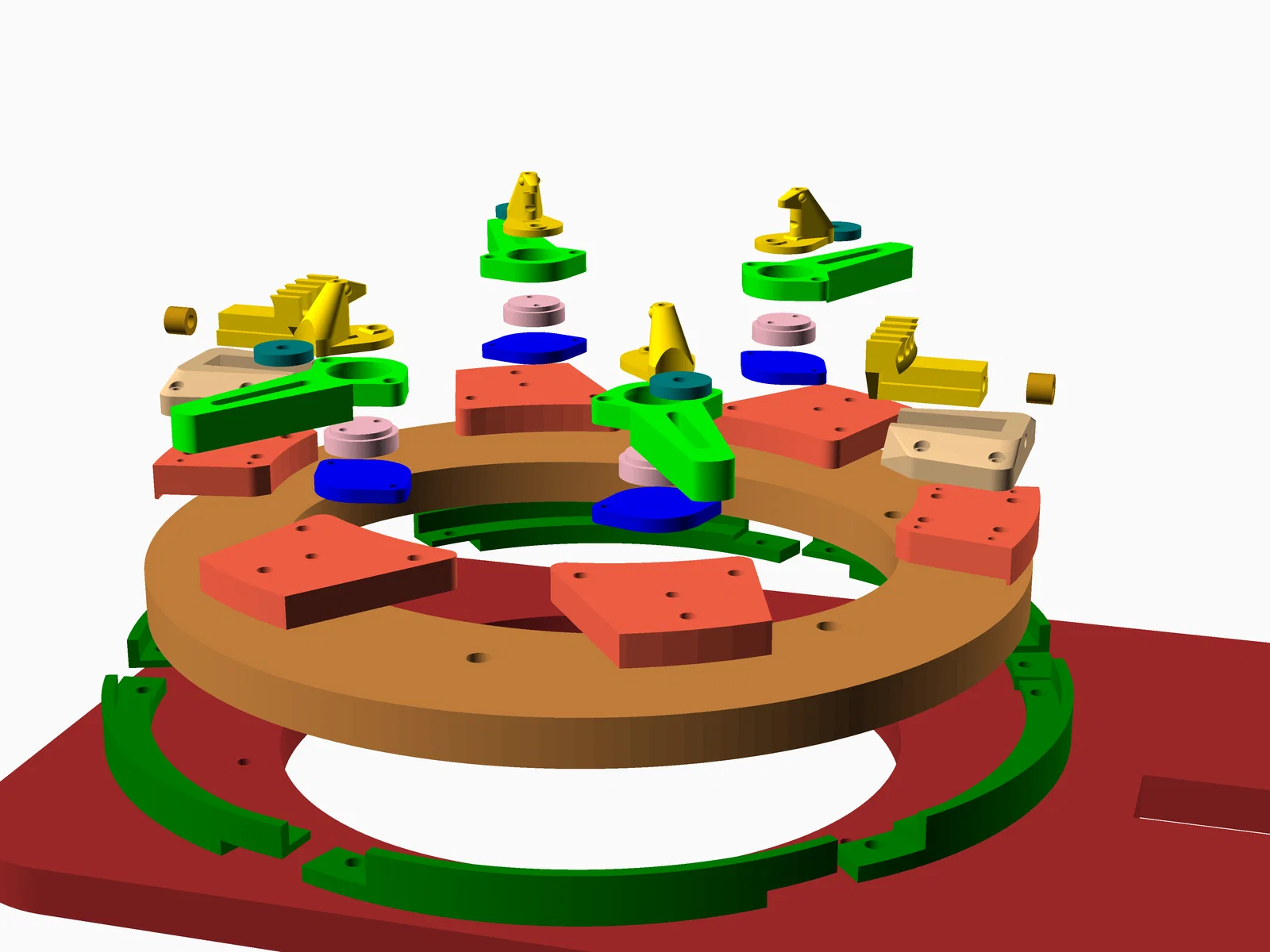

Với KhordUino, điều này được đạt được bằng cách giữ cho máy khá “phẳng” (cũng rất tiện để cất giữ). Khớp xoay được đặt rất gần mặt vợt.

Hướng dẫn lắp ráp: https://github.com/toastfr35/KhordUino

Bài viết:

https://hackaday.io/project/193093-khorduino-badminton-stringing-machine

https://blog.arduino.cc/2023/10/09/the-khorduino-is-a-diy-badminton-racquet-stringing-machine/

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
37
Tổng dung lượng
42 MB
File lớn nhất
9,9 MB
