Cối gió khổng lồ 40cm (đường kính khoảng 15,75")

Cập nhật 2023-01-08__02:

Mình đã làm thêm một phiên bản 30cm của wind-wheel này:

Cập nhật 2023-01-08__01:

Có hai cách lựa chọn cho rotor:

Rotor “open” - các cánh hướng ra xa mặt đất

Rotor “closed” - các cánh hướng về phía mặt đất

Theo mình thấy, rotor open quay dễ/quay thường xuyên hơn rotor closed. Mình đã thêm rotor open để bạn tự chọn muốn in loại nào.

Bắt đầu nha

Lấy cảm hứng từ bản remix của mình (bản gốc của ) mình muốn làm một wind wheel to hơn — và đây nè:

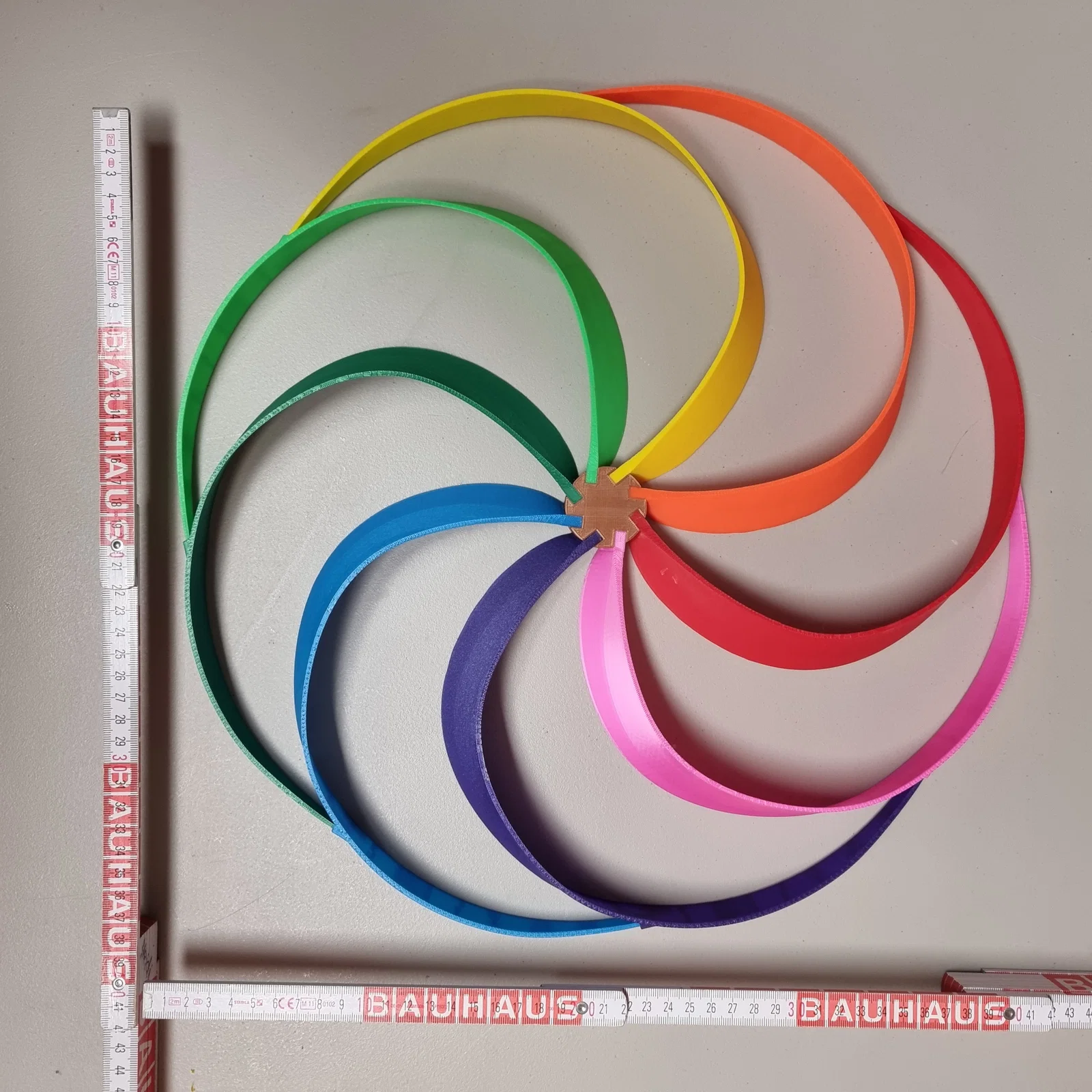

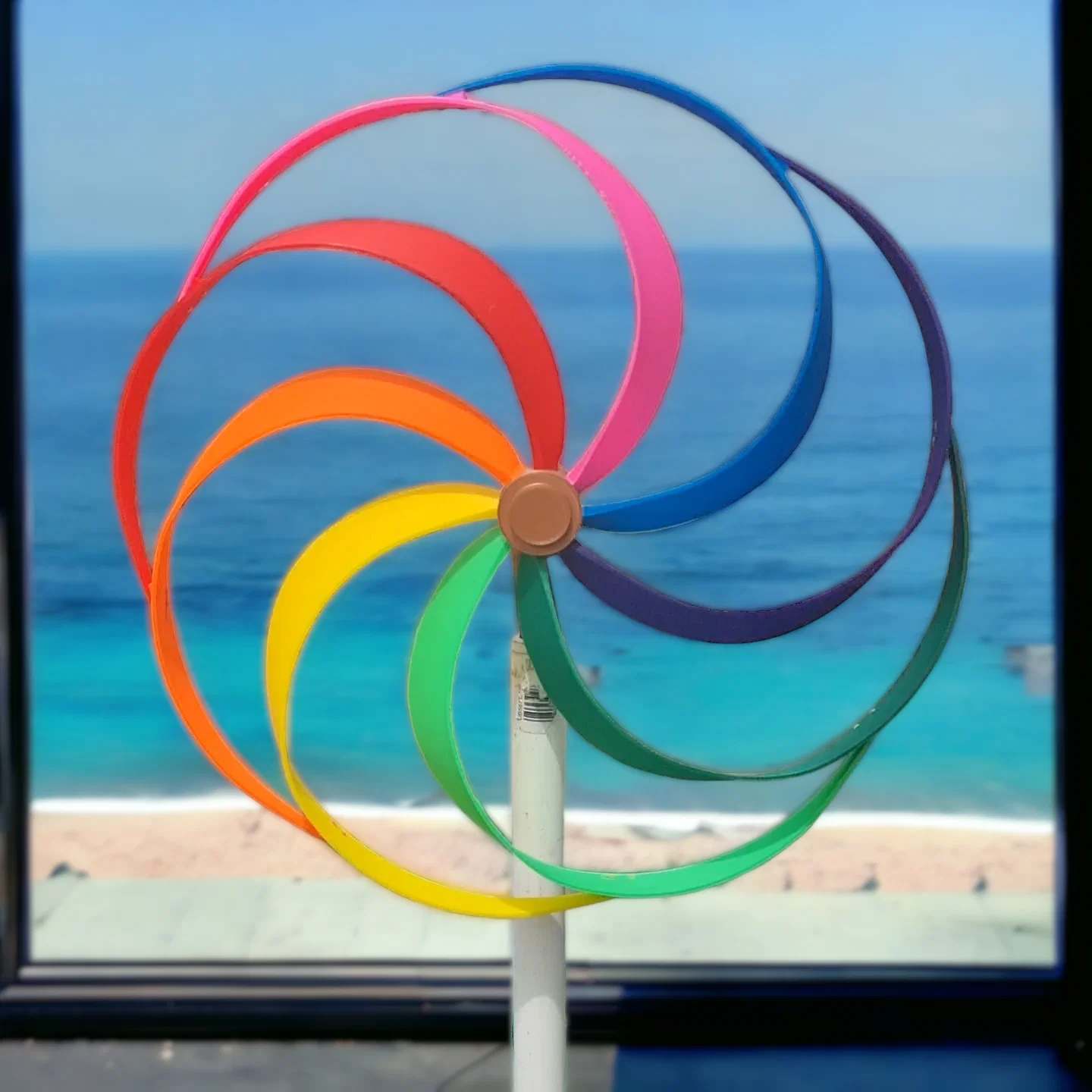

(đường kính khoảng 40cm/15,75", kết cấu khá “đô”, nhìn ngoài vườn hay ban công rất nổi bật và tạo hiệu ứng nhìn khá cuốn)

Mẫu này nhìn thì to nhưng lắp ráp cũng khá tốn thời gian, không phải kiểu dễ làm. Do kích thước và tổng trọng lượng lớn, wind wheel sẽ không nhạy gió bằng loại nhỏ hơn (ví dụ ). Nên bạn đừng thất vọng nếu bánh không quay với từng cơn gió nhẹ.

Ngoài ra, loại/chất lượng ball bearing dùng cũng ảnh hưởng rất nhiều đến độ “lanh” khi quay — mình dùng bearing APEC 9 loại sealed từ một OEM inlineskater xịn. Mình cũng để ý là ball bearing cần một khoảng thời gian chạy rà thì mới hoạt động mượt hẳn.

Cấu trúc tổng thể

Cả windwheel gồm 2 nhóm chính.

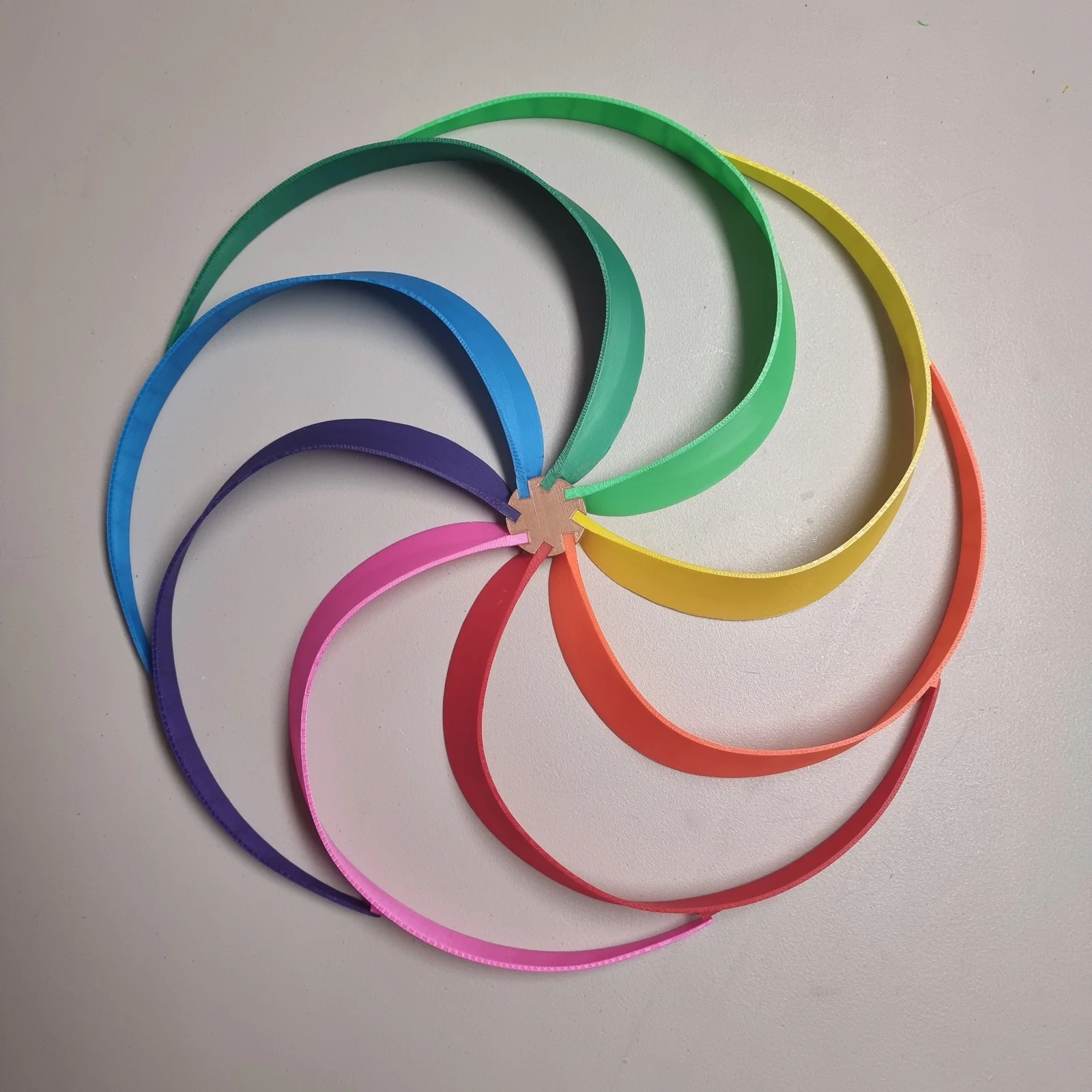

Nhóm thứ nhất là rotor với 8 cánh và phần hub ở giữa.

Nhóm thứ hai là phần housing và bearing.

Lắp rotor

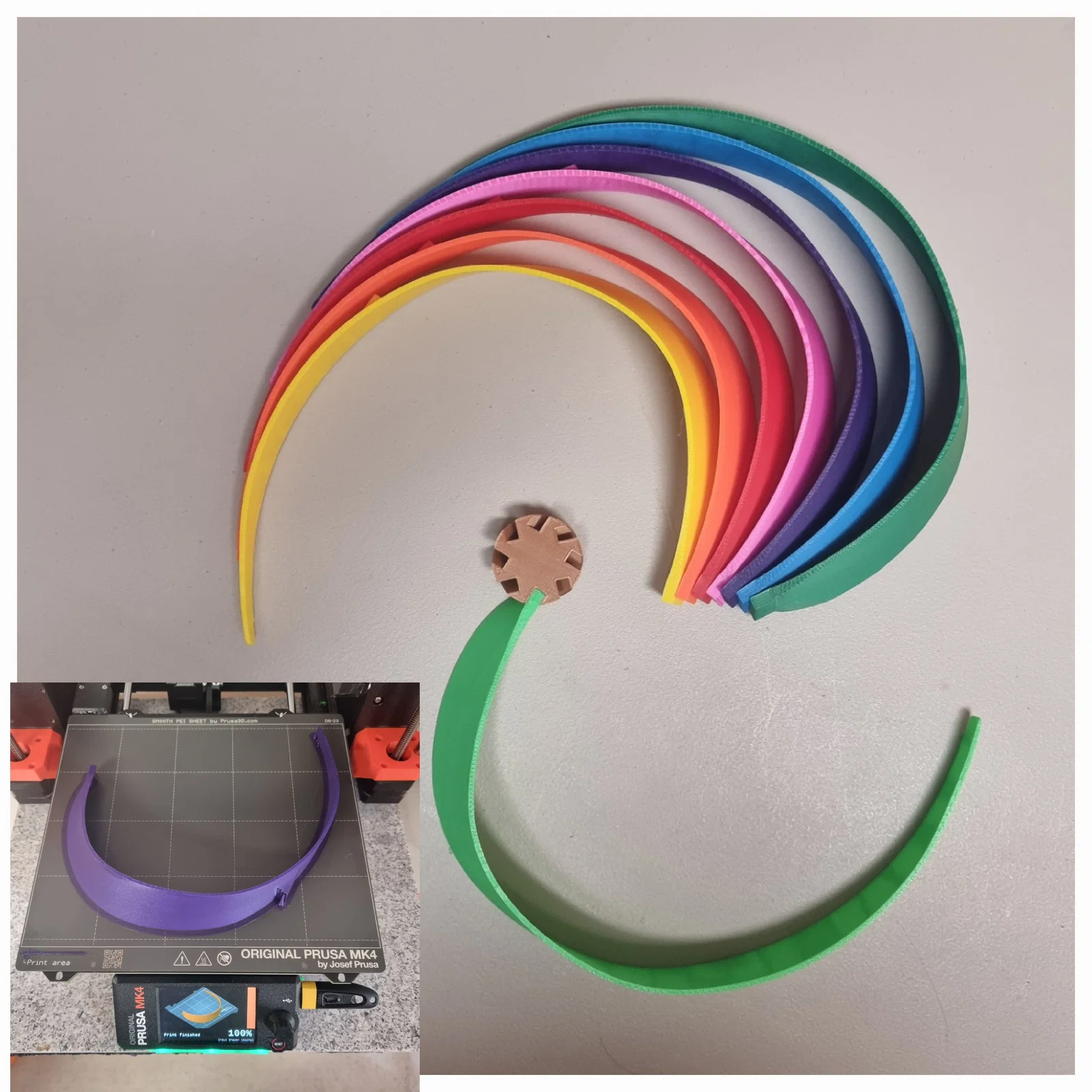

Trước hết bạn cần in 8 cánh rồi dán chúng vào rotor.

Để ra chất lượng tốt, mình gợi ý vài mẹo sau:

• Muốn rotor nhẹ thì cánh phải in nhẹ. Mình in cánh với 1 perimeter và 5% infill. Phần rotor in với 2 perimeters và 15% infill.
• Rất khuyến nghị dùng brim — mình biết tháo brim hơi cực, nhưng nếu không dùng thì có nguy cơ đầu cánh bị bong khỏi bàn in trong lúc in.
• Để cánh nguội trên bed rồi hãy gỡ ra.
• Cực kỳ quan trọng: TẤT CẢ cánh phải nằm cùng một mặt phẳng — dán trên mặt bàn. Mình khuyên nên dán tất cả cánh vào hub trước rồi mới nối các cánh lại với nhau.

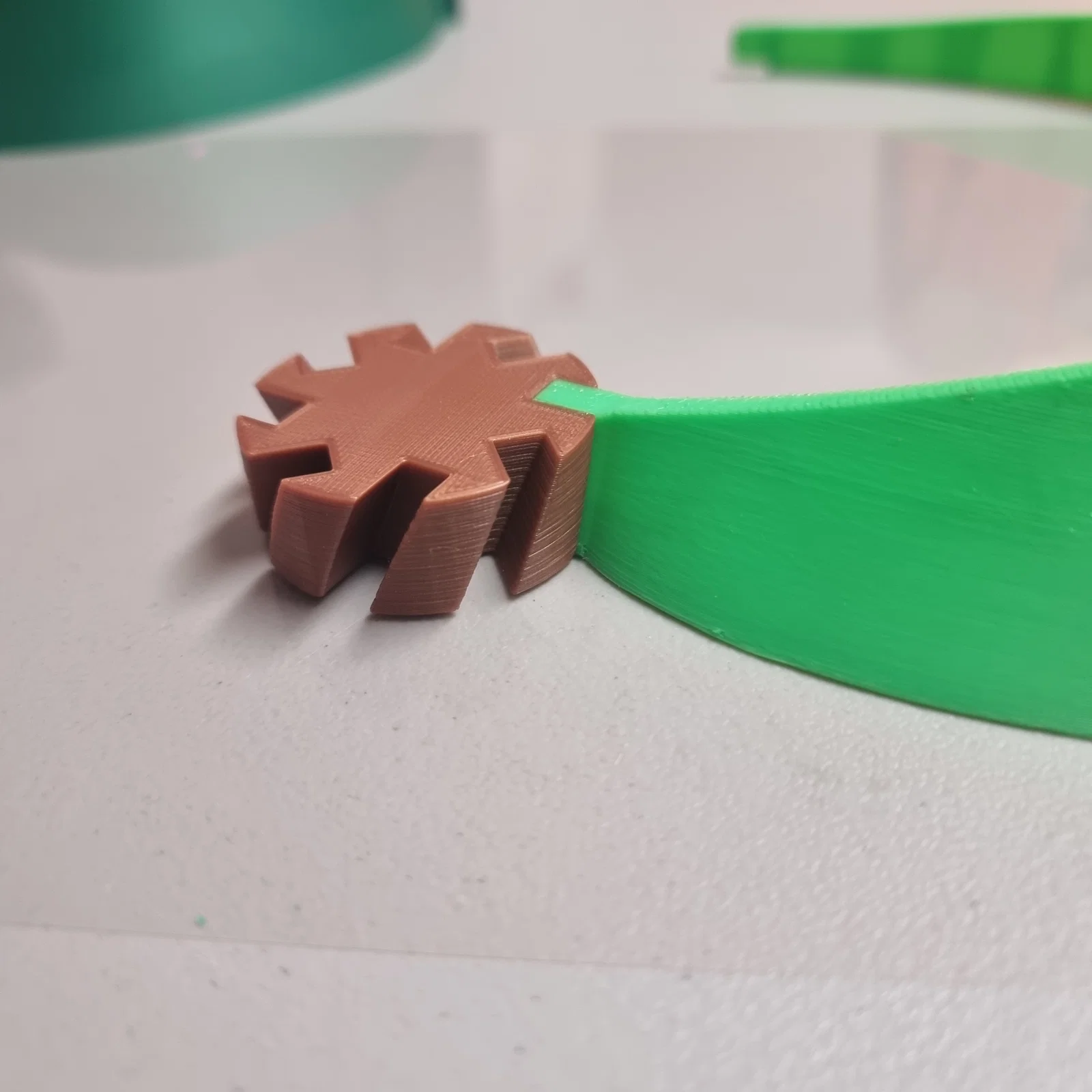

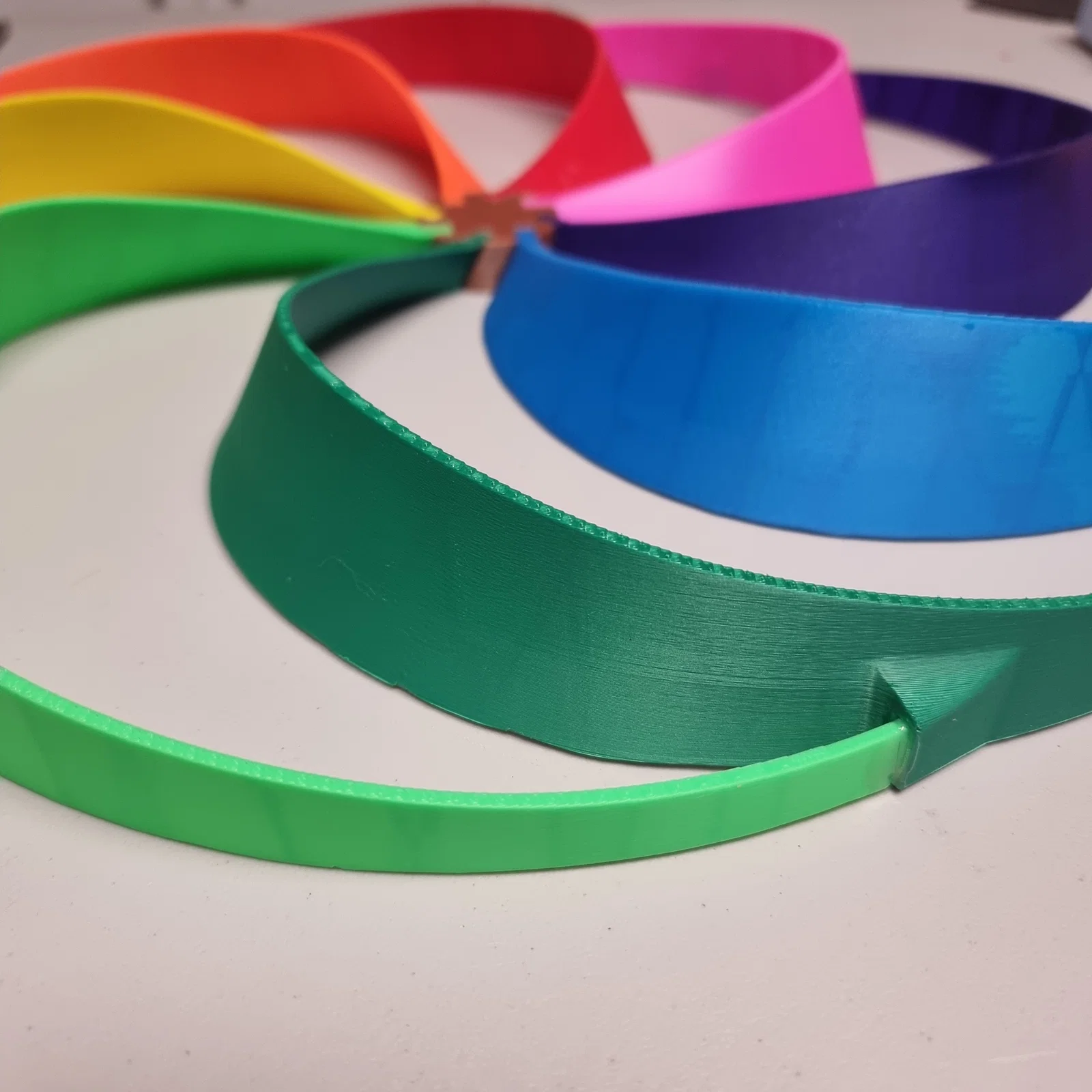

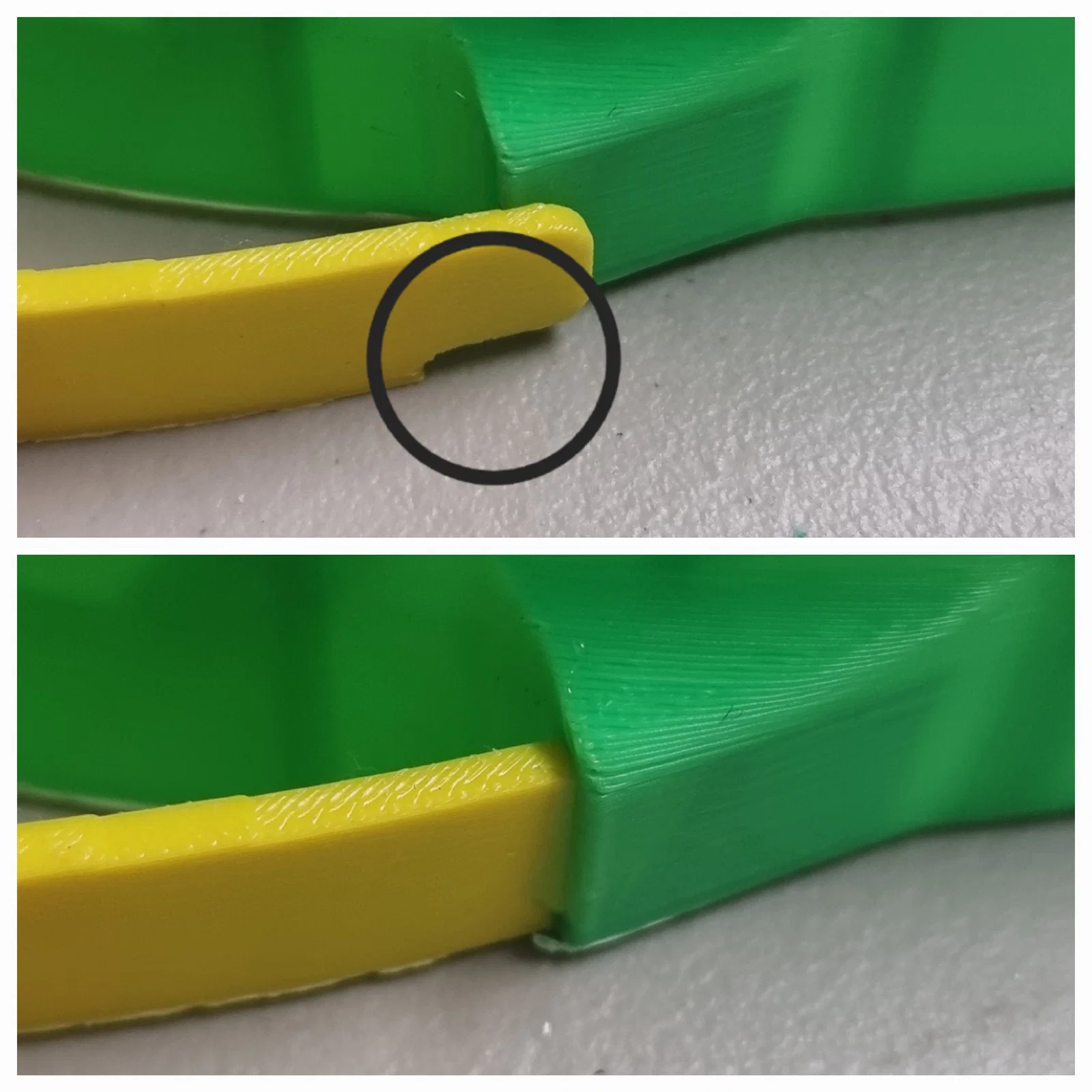

• Các cánh được nối bằng cách nhét một đầu cánh vào “túi/pouch” của cánh khác (dùng keo). Đầu cánh phải trượt vào pouch nhẹ nhàng, không bị cấn và không làm vặn cả cụm rotor. Nếu thấy bị cấn thì chỉnh phần chi tiết (làm mỏng đầu) như vùng khoanh tròn màu đen.

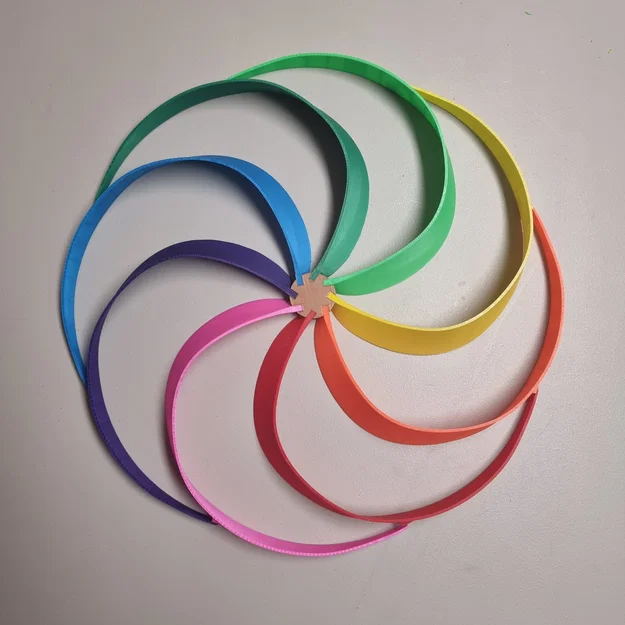

• Quan trọng là rotor sau khi ráp phải nằm phẳng nhất có thể trên bề mặt.

Phần housing (gắn rotor)

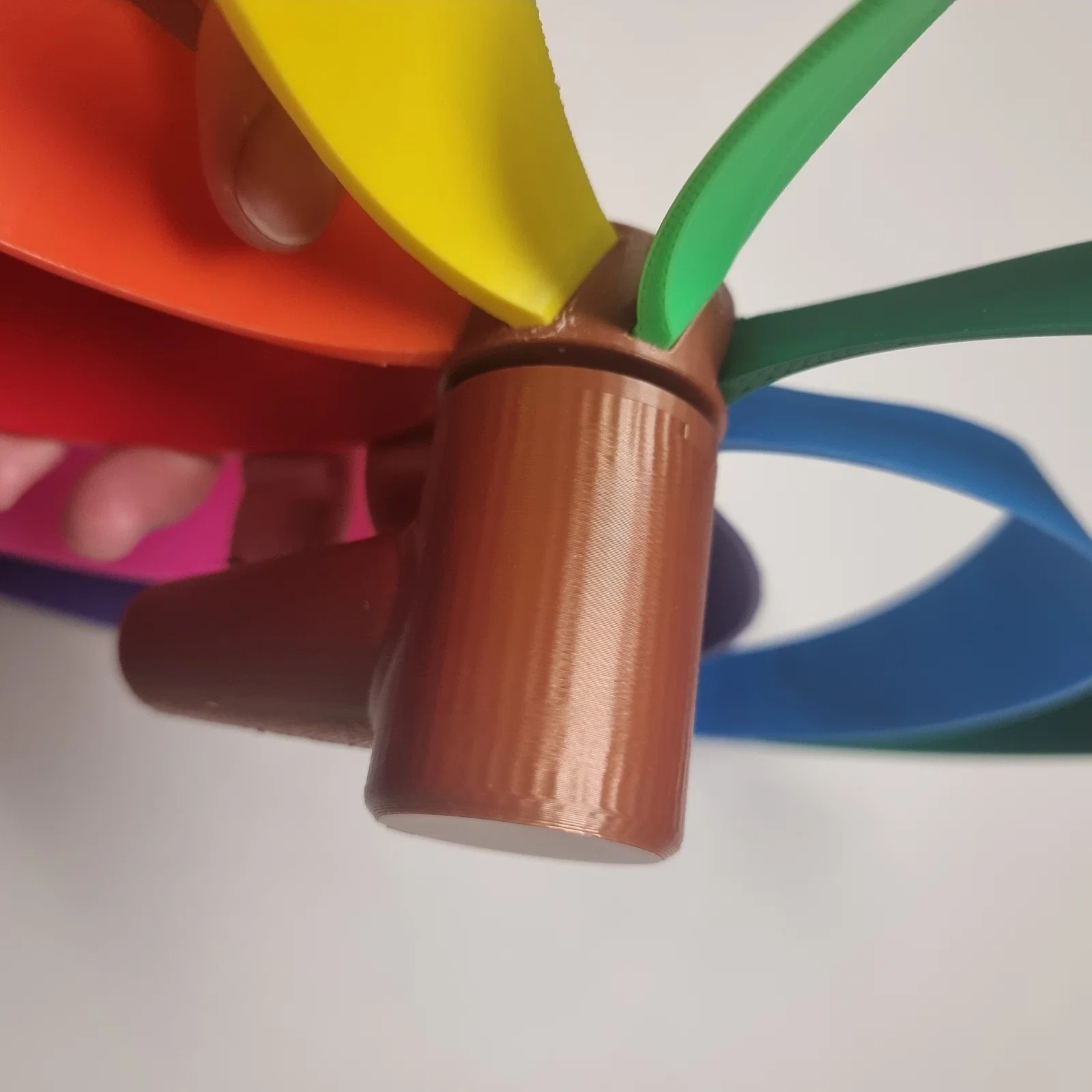

Housing gồm:

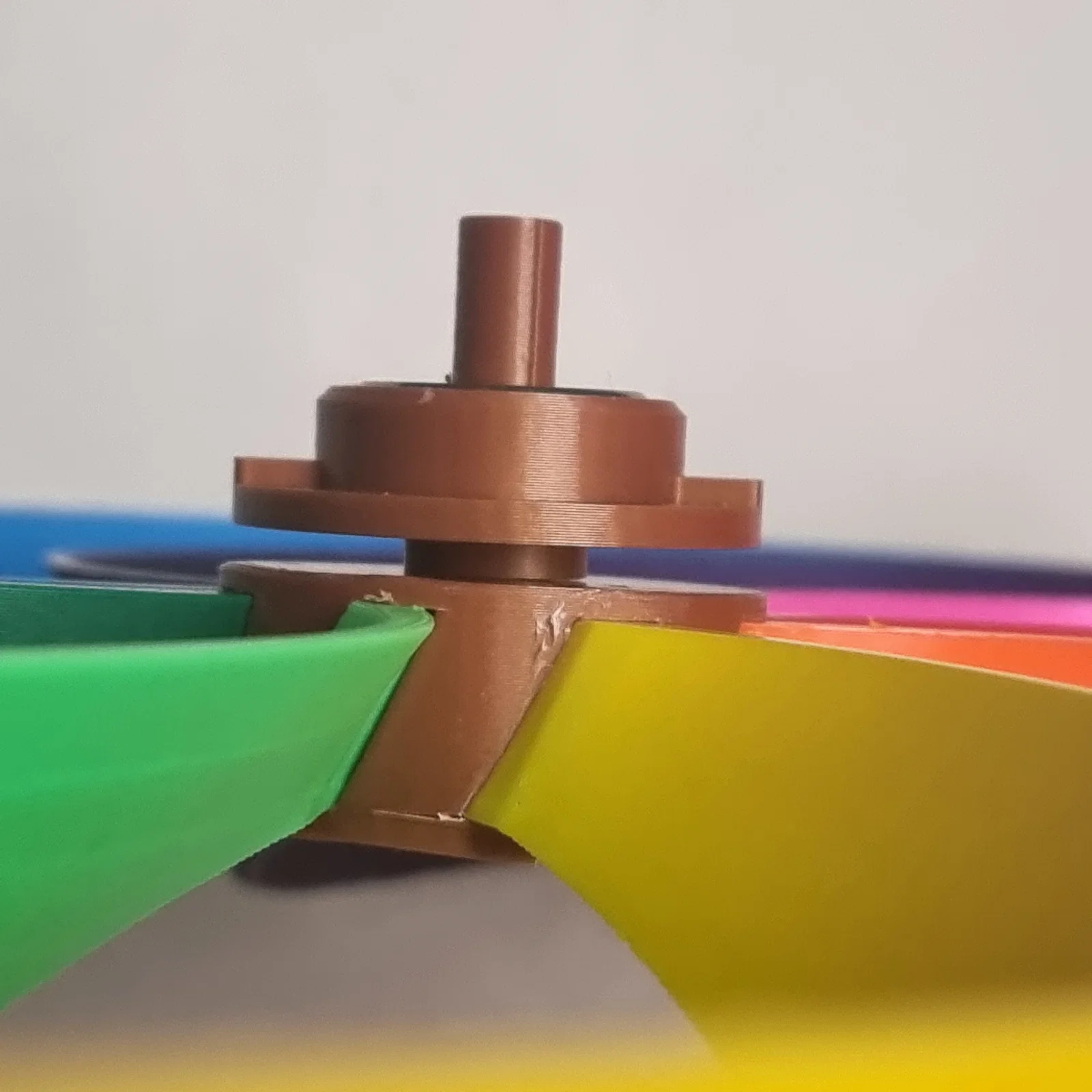

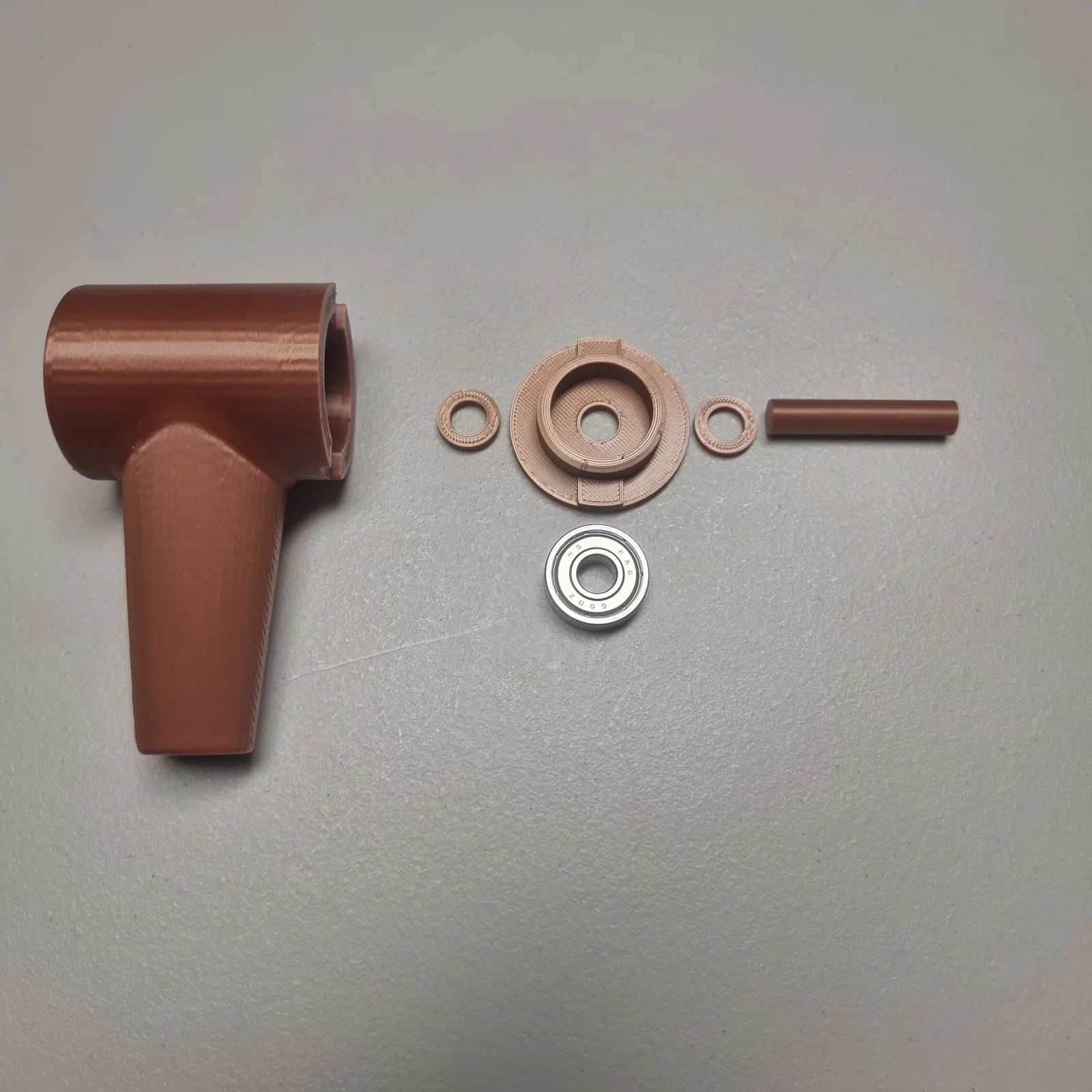

Từ trái sang phải: single-housing, vòng đệm (distance ring), 608 bearing và shell, vòng đệm (distance ring), trục (axis)

Mình in single housing, các distance ring và phần shell của 608 ball bearing với 3 perimeters và 30% infill; trục (axis) với 3 perimeters và 70% infill.

Cách lắp:

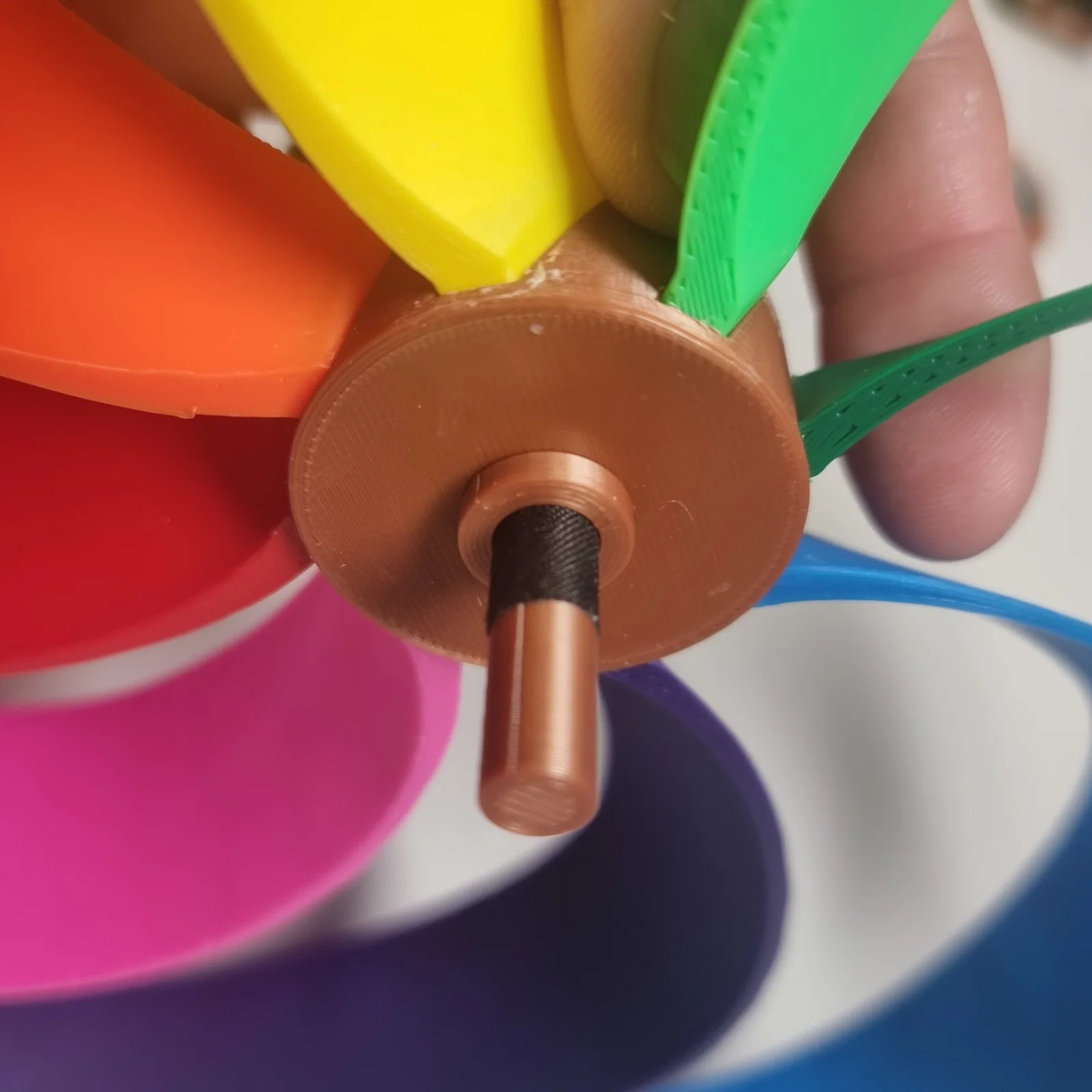

1. Luồn trục (axis) vào rotor (đảm bảo fit chặt).
2. Lắp một vòng đệm (distance ring) vào trục.

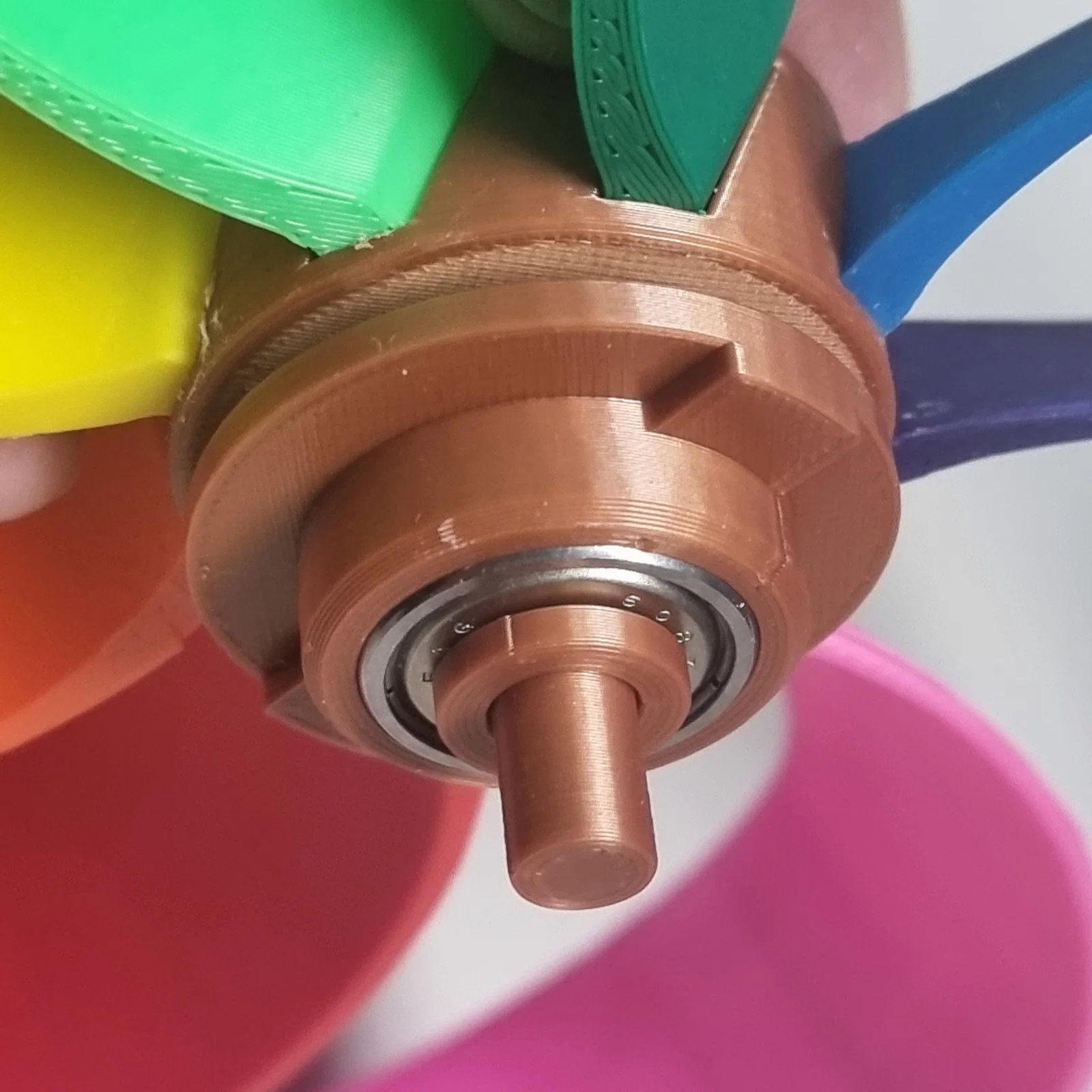

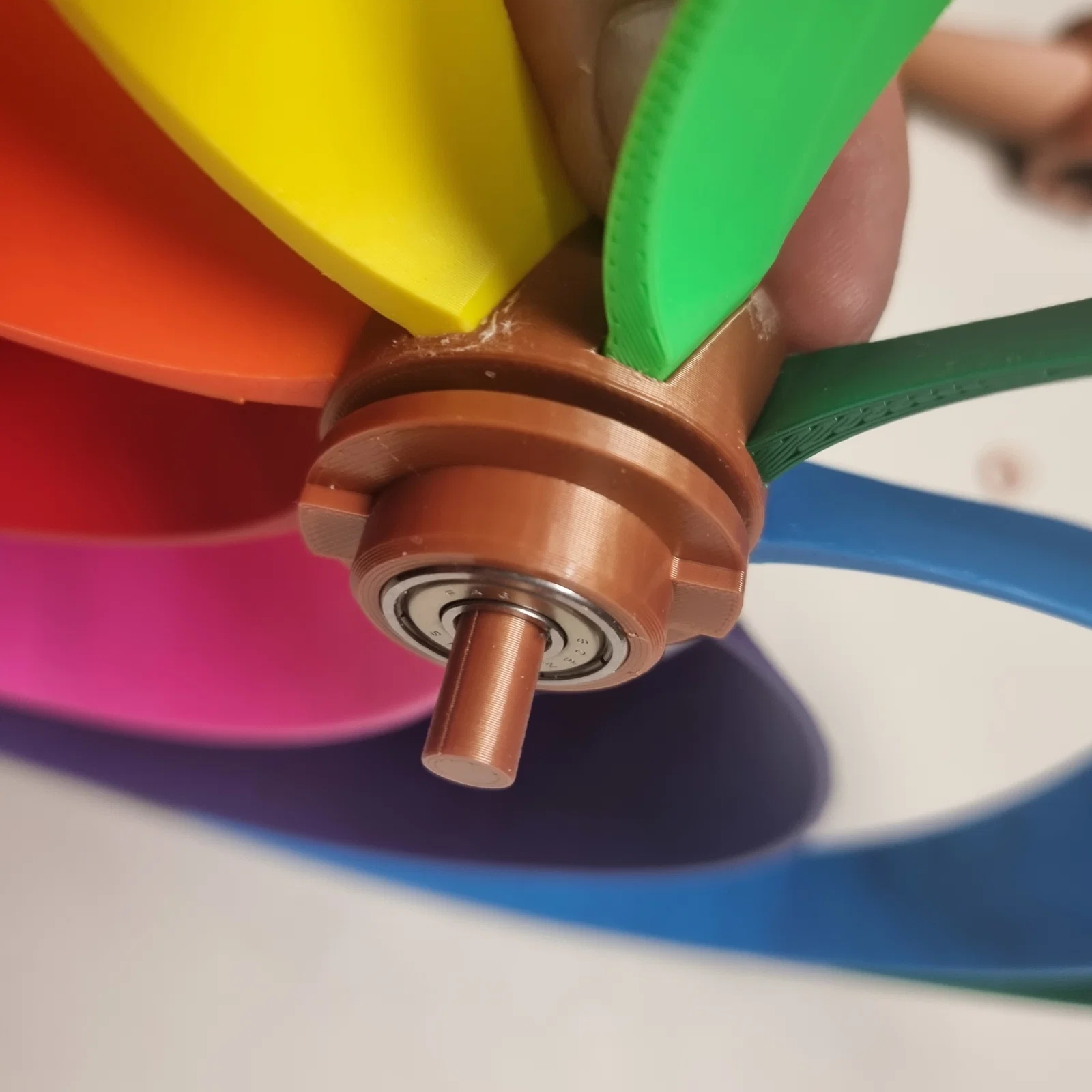

3. Nhét ball bearing vào shell của nó (đảm bảo fit chặt) rồi đưa cả cụm này vào trục (đảm bảo fit chặt) — để mặt ball bearing đang “mở” hướng ra xa rotor.

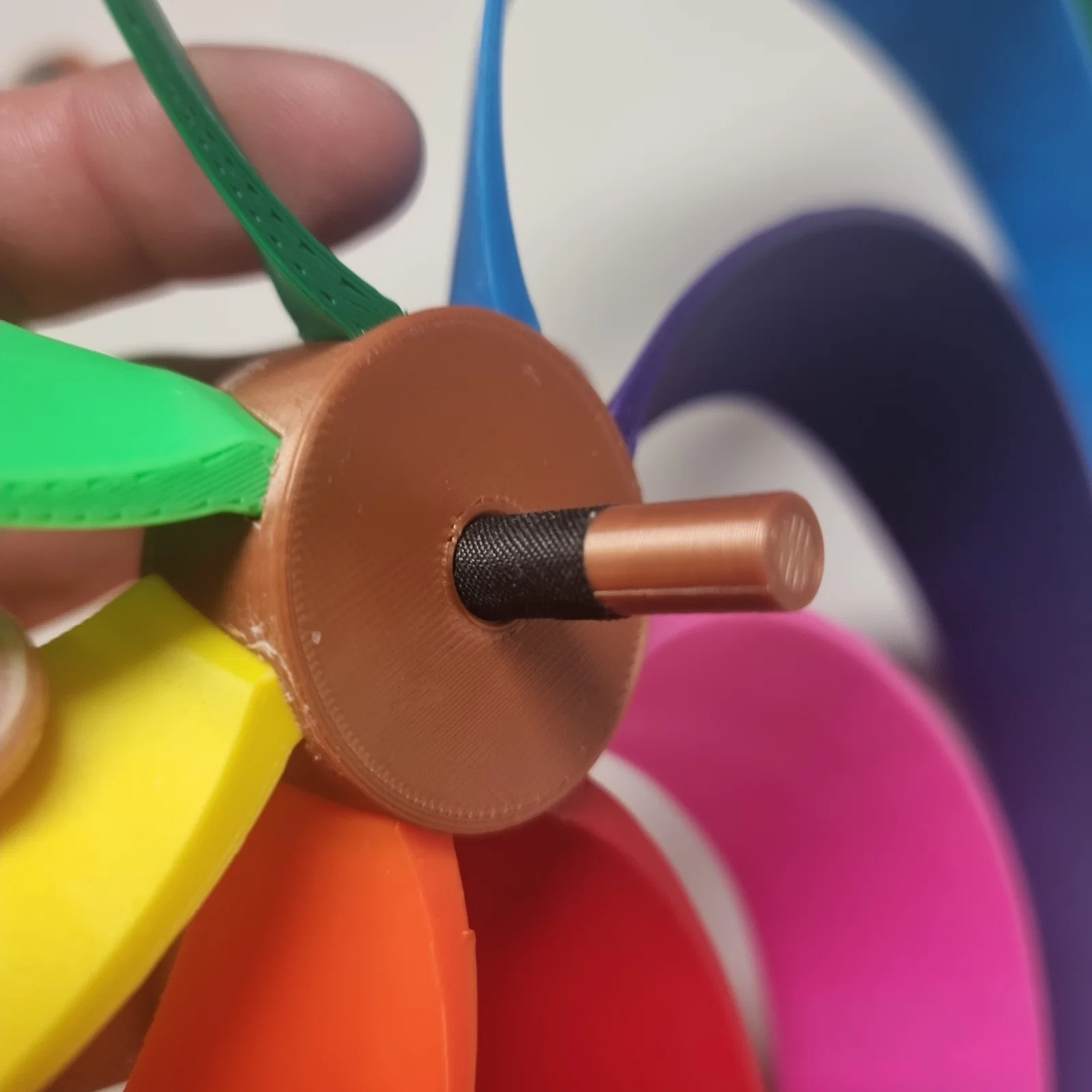

4. Lắp thêm một vòng đệm vào trục (mình khuyên dán vòng này vào trục, nhưng cẩn thận — tuyệt đối đừng để keo dính vào ball bearing hoặc chỗ nào keo có thể chảy vào ball bearing… rất mệt).
5. Gắn cụm rotor + bearing vào single-housing (dùng một ít keo).
6. XONG

Ghi chú cuối:

• Mình thử nhiều mức tolerance và cuối cùng chọn cách in chi tiết nhỏ hơn một chút, rồi tạo độ fit chặt bằng cách quấn thêm textile glue tape trước khi ép lắp các phần lại. Cách này với mình dễ làm hơn và đỡ “căng thẳng”.
• Lỗ bắt/treo của housing là 16mm.

Hy vọng bạn dùng được thiết kế này và mình sẽ rất biết ơn nếu bạn thả like, để lại bình luận, hoặc hay nhất là đăng một “make” thành phẩm bạn đã lắp.

Luôn tò mò và tận hưởng cuộc sống nha!

Nếu bạn quan tâm phiên bản wind wheel 2 rotor cùng kích thước này, xem tại Giant Optical Illusion Wind Wheel (approx 40cm/15,75" diameter).
