Mô tả

Cập nhật V4:

Trước tiên, xin lỗi vì đã không trả lời bất kỳ bình luận nào và không cập nhật sớm hơn, tôi có các bộ phận mới và đã được thử nghiệm trong một vài tháng qua và chúng hoạt động tốt. Thay đổi chính là tôi đã chuyển từ đai ốc Captive sang chèn kim loại, cải thiện nhiều trải nghiệm lắp đặt cũng như chỉnh sửa các dung sai và độ dày khác. Tôi đang sử dụng M3 X D5.0 X L4.0

Liên kết: https://es.aliexpress.com/item/4000232858343.html?spm=a2g0s.9042311.0.0.274263c0sqE5MU

Chúng hoạt động rất tốt và không rơi ra khi lắp đặt, chỉ cần cẩn thận không siết quá chặt.

Cập nhật V3:

Đã di chuyển hotend gần với vị trí ban đầu, chỉ lệch 0.625mm, V1 là 6.625mm. thêm

Các thay đổi khác để cải thiện lắp đặt và vẻ ngoài ;)

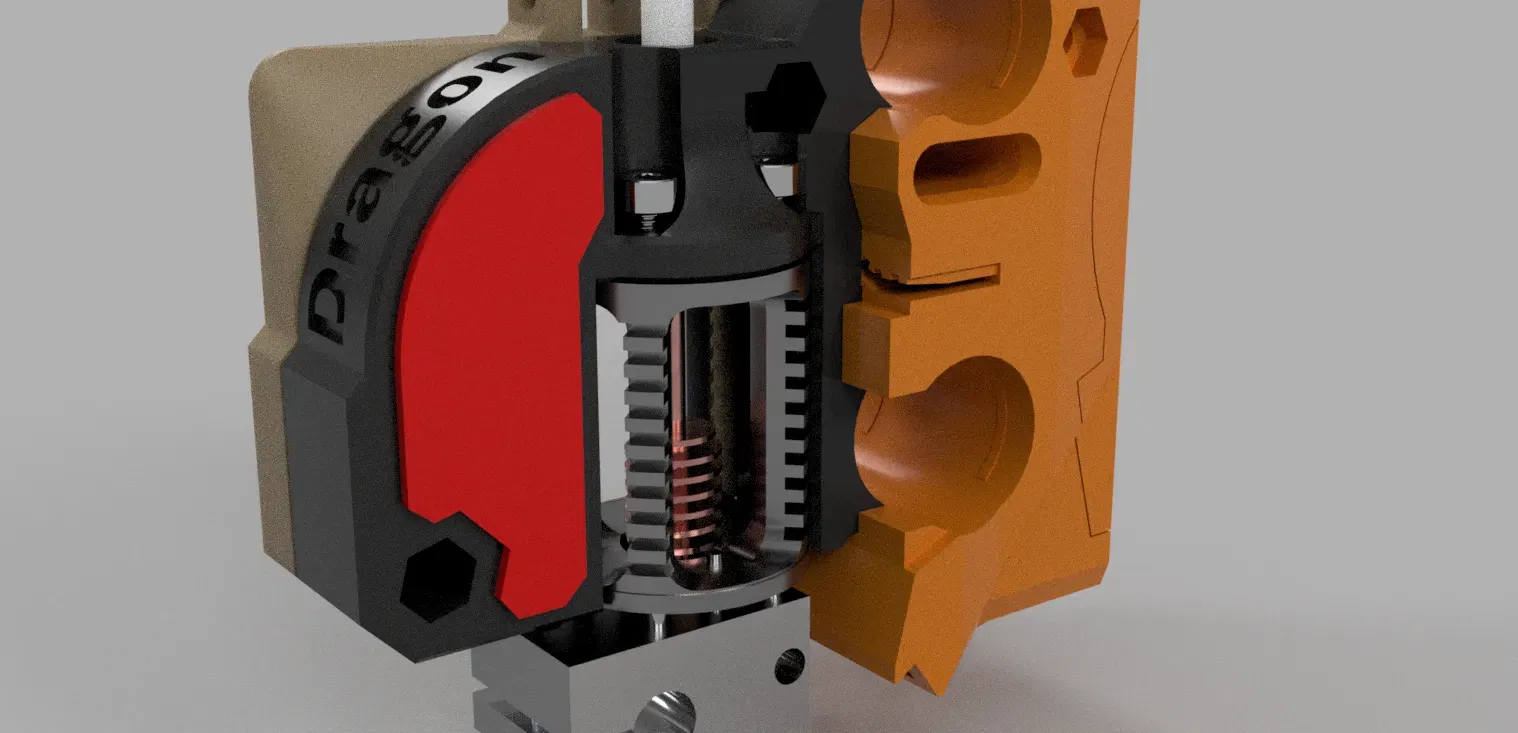

Đã thêm một thân để sử dụng như một bộ điều chỉnh nếu bạn muốn hiển thị một số lớp đổ (màu đỏ trong các bức tranh)

Sử dụng gcode M301 P24 I2.14 D67.2 trước khi làm nóng để thiết lập PID cho Dragon (đã điều chỉnh với 12 chu kỳ ở 215c với tất cả silicon)

Sử dụng gcode M206 Y-0.625 cho độ lệch Dragon, đặt ngay sau khi cân bằng giường lưới.

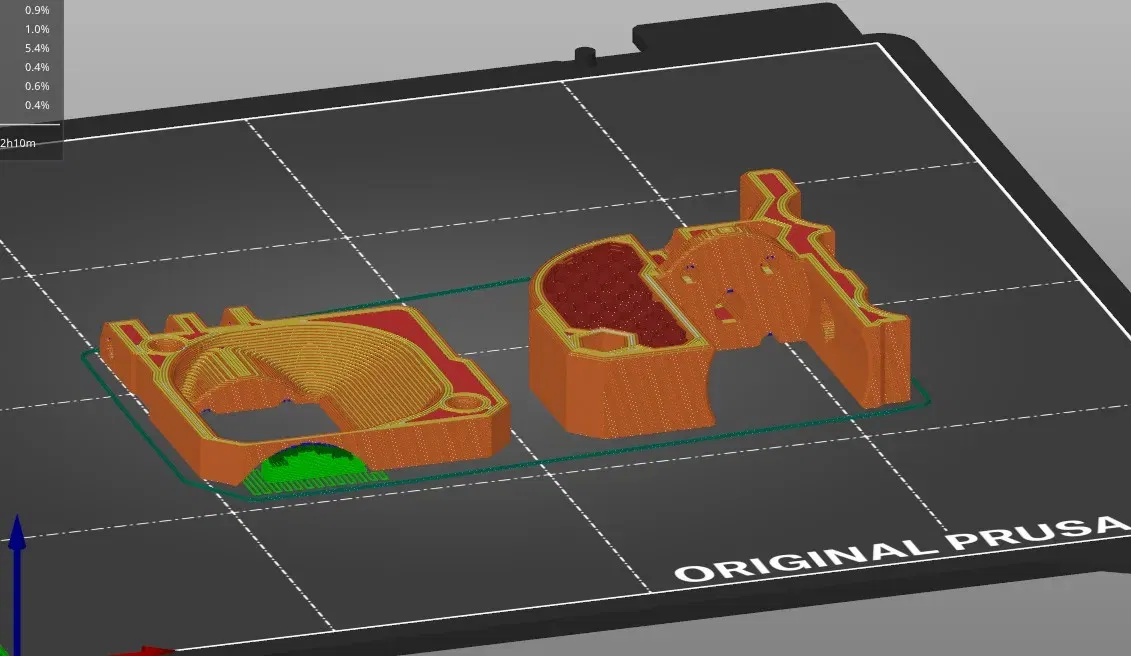

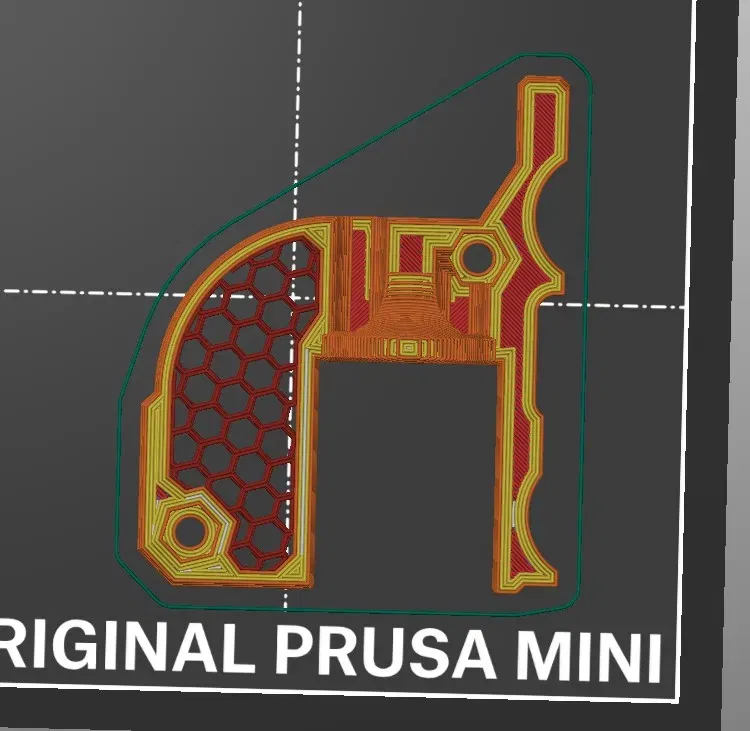

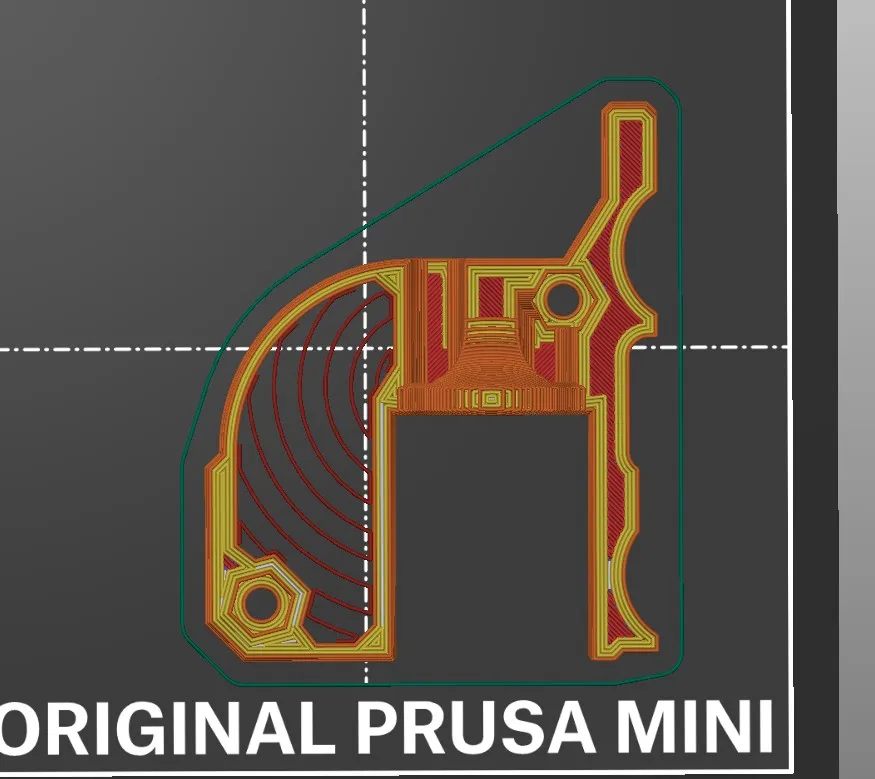

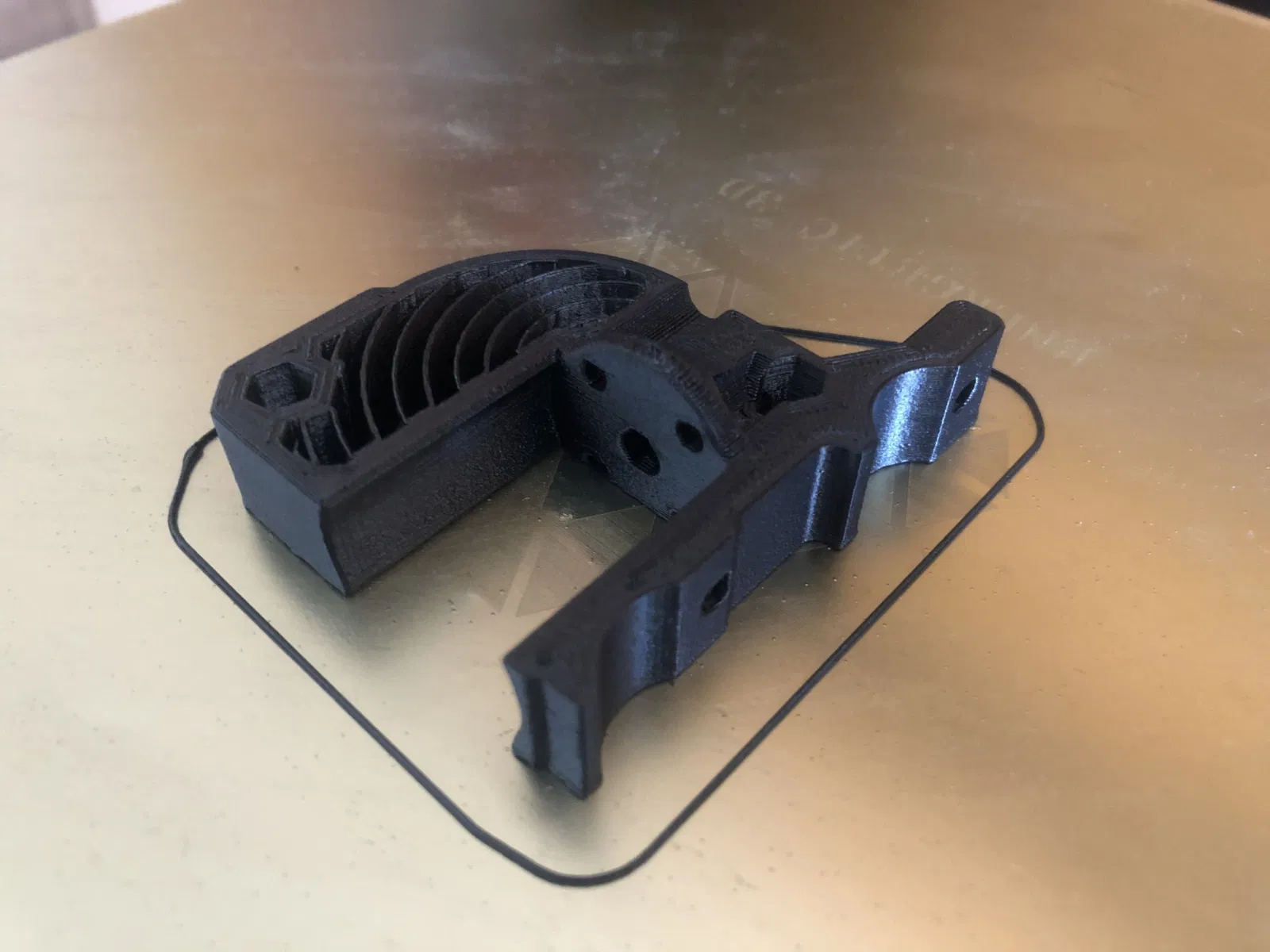

In giá đỡ phẳng ở bên đối diện với quạt và khoảng cách quạt phẳng ở bên đối diện với giá đỡ như trong hình (thêm hỗ trợ chỉ cho cung trên khoảng cách quạt)

Đã thử nghiệm và hoạt động tốt

Đã thêm 3mf, .step và .f3d.

___________________________________________________________

Mã gcode khởi động hiện tại của tôi cho v3 và v4:

G90 ; sử dụng tọa độ tuyệt đối
M83 ; chế độ tương đối của đầu đùn
M301 P24 I2.14 D67.2
M104 S170 ; thiết lập nhiệt độ đầu đùn cho cân bằng giường
M140 S[first_layer_bed_temperature] ; thiết lập nhiệt độ giường
M109 R170 ; chờ nhiệt độ cân bằng giường
M190 S[first_layer_bed_temperature] ; chờ nhiệt độ giường
G28 ; về tất cả mà không cần cân bằng giường lưới
G29 ; cân bằng giường lưới
M206 Y-0.625 ; độ lệch Drangon
M104 S[first_layer_temperature] ; thiết lập nhiệt độ đầu đùn
G92 E0.0
G1 Y-2.0 X179 F2400
G1 Z3 F720
M109 S[first_layer_temperature] ; chờ nhiệt độ đầu đùn

; dòng giới thiệu
G1 X170 F1000
G1 Z0.2 F720
G1 X110.0 E8.0 F900
G1 X40.0 E10.0 F700
G92 E0.0

M221 S95 ; thiết lập lưu lượng

_____________________________________________________________________

Bài đăng gốc:

Gắn cho đầu nóng Dragon được remix từ gắn của muỗi, tôi chưa thử trên máy nhưng tôi đã gắn đầu nóng trên một bản in PLA thử nghiệm và nó hoạt động rất tốt.

Hãy chắc chắn thêm vít lưng đúng trước khi gắn khoảng cách quạt hoặc nó sẽ không vào sau này.

Siết chặt quạt trước khi siết chặt hoàn toàn 4 vít trên cùng.

nó sử dụng khung x tiêu chuẩn

In cả hai trên ABS, PC, Nylon, ASA hoặc các loại filament chịu nhiệt khác, cá nhân tôi sẽ sử dụng CF-ABS.
