Fidget Móc Khóa Cần Số Custom (Gyroscopic & Magnetic, kèm .blend)

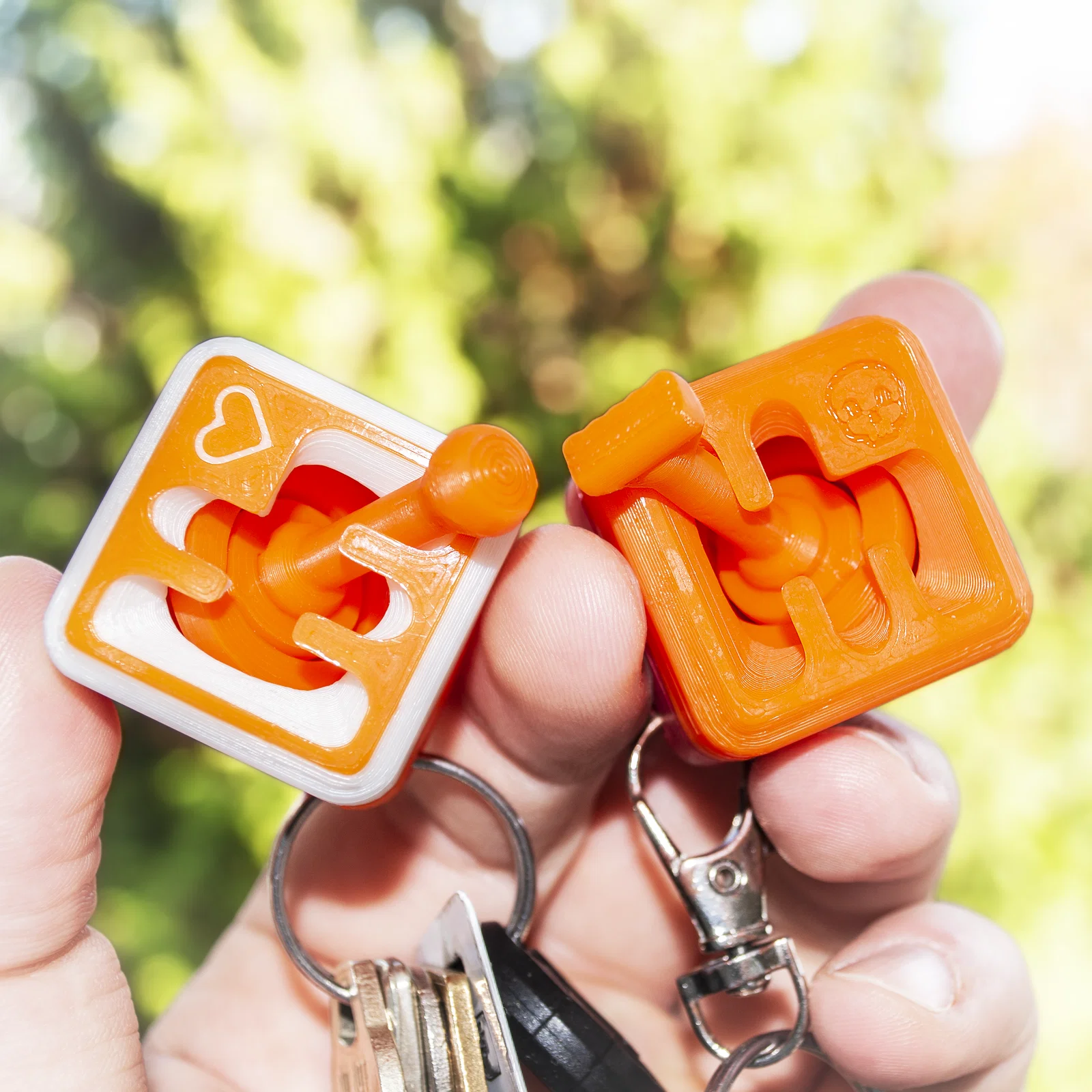

Đây là một món fidget bạn có thể móc lên keychain để nhìn “có gu” hơn, hoặc để riêng làm đồ chơi cũng được. Bạn có thể custom dễ dàng bằng cách chọn các STL khác nhau đã có sẵn, hoặc chỉnh sâu hơn bằng file .blend đi kèm. Video demo (có tiếng) xem ở đây.

Bạn có thể lắp model này để chơi ngay, và cảm giác bấm gạt cũng khá đã theo mình. Nhưng để tận dụng hết “độ phê” của nó thì model cần keo dán (tốt nhất là loại đặc, lấp khe hở tốt như epoxy hoặc Gorilla Glue). Ngoài ra còn cần nam châm cỡ nhỏ. Mình dùng nam châm 5x3mm, nhưng mình cũng đã cung cấp file cho size 3x2 và 6x3, và bạn có thể thêm size khác khá dễ bằng file .blend. (cũng cứ nhắn mình nếu bạn muốn mình thêm file cho một size khác nhé!).

Có thể làm mấy phần này theo kiểu friction-fit, nhưng mình hơi ngại việc để hai cục nam châm hút nhau “lơ lửng” cố định cách nhau nửa milimet mà không có gì giữ chắc. Nên mình quyết định dùng keo để hy vọng fidget chơi được bền lâu.

Model này lấy cảm hứng một phần từ model này của Michal Fanta, (nhưng không reuse bất kỳ bộ phận nào của model đó). Nếu bạn thích kiểu không cần keo hay nam châm thì ghé xem model kia nha.

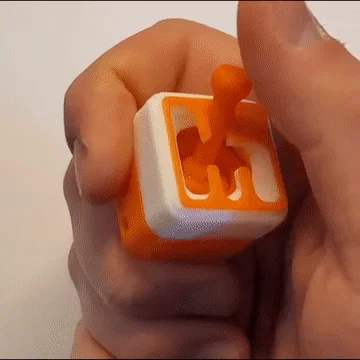

Chuyển động của cần gạt rất mượt, và nó “tách” cái rụp vào từng vị trí số rất nhanh. Cơ chế ‘gyroscope’ giúp cần gạt pivot cực mượt mà không cần bôi trơn, đồng thời ngăn nó tự xoay tại chỗ.
Nam châm làm cho cần gạt luôn có xu hướng nhảy về vị trí gần nhất. Bạn chỉ cần flick nhẹ, là nó bật cái “cạch” qua đúng hướng bạn vừa gạt.

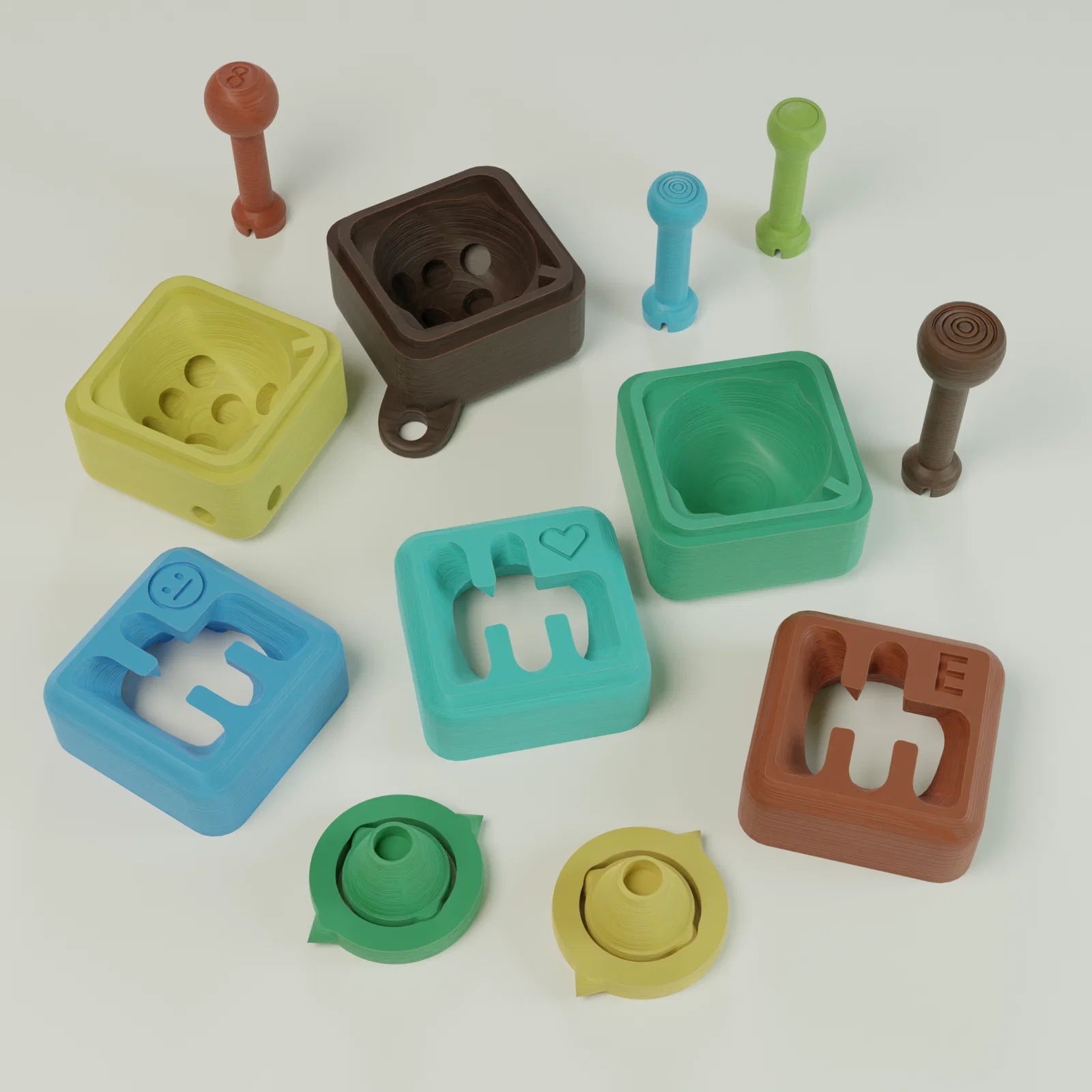

Mình cũng có làm 3 biến thể cho phần móc keychain. Mình khuyên dùng loại ‘internal’ cho đa số mọi người, nhưng nếu bạn không luồn keychain qua lỗ đó được thì có lựa chọn ‘external’, hoặc bạn có thể dùng bản không có lỗ móc keychain nếu bạn thích.

Parts Needed:

• 8 nam châm nhỏ
• Keo loại đặc, chắc
• 1 base (đúng size nam châm của bạn) (chọn kiểu keychain bạn muốn)
• 1 lid (tùy bạn chọn)
• 1 gyro (đúng size nam châm của bạn)
• 1 stick (tùy bạn chọn)

Printing Instructions:

Mình đã in thành công tất cả các part bằng profile high-speed (nozzle 0.4mm * layer height 0.2mm) trên con bedslinger hơi “lẹt xẹt” của mình. Tuy nhiên để ra đẹp nhất, mình khuyến nghị:

• với gyroscope, dùng layer height thấp hơn để phần bản lề ra tốt hơn. Bị xệ nhẹ ở mặt dưới cũng không sao.

• với stick, giảm speed để đảm bảo nó mượt theo phương lên xuống. Bạn có thể cần brim, tùy máy in của bạn. Nếu không dùng brim thì nên canh chừng lúc in. Mình khuyên dùng ít nhất 3 perimeters.

• với lid, giảm speed để đảm bảo độ chính xác kích thước ở các lỗ dẫn hướng/trượt là lý tưởng. Cũng nên kiểm soát speed cho các vòng nhỏ (small perimeters) và first layer (đặc biệt nếu lid có hoa văn, để các chi tiết nhỏ bám tốt).

• với base, mình nghĩ không quan trọng lắm.

Assembly:

Mình khuyên bạn test thử từng phần ráp vừa vặn trước khi bôi keo.

Bạn có thể tự đoán được cách nó ráp với nhau không cần hướng dẫn, nhưng mình chia sẻ vài bước để mọi thứ rõ ràng 100%:

Nếu có bước nào làm bạn thấy khó hiểu thì cứ báo mình nha! Mình sẵn sàng cập nhật lại hướng dẫn nếu cần.

Ghi chú thêm khi lắp ráp:

• Tốt nhất là tránh để keo dính tùm lum lên các phần chuyển động, nhưng lỡ lem chút xíu thì thường cũng không sao. Miễn bạn lau phần dư sớm, và không để keo dính trực tiếp lên các điểm pivot của gyroscope, thì chắc sẽ ổn.

• Cách lắp dễ nhất là gắn lid sau cùng, đậy lên trên phần stick/grip và gyro. Nhưng một số thiết kế stick thật ra không thể luồn theo cách đó, nên bạn phải lắp lid trước rồi mới lắp stick. Mình có nghĩ tới việc bỏ những part không luồn qua lid theo cách “chuẩn”, nhưng mình thấy cách lắp thứ hai cũng không khó lắm nên mình vẫn giữ lại. Tay nắm mình thích nhất là mẫu 'normal round with ridges', và mẫu này có thể lắp trước lid :)

• Bạn có thể bỏ qua 2 cục nam châm đẩy nhau ở giữa nếu bạn muốn chuyển động “thoáng” hơn (có thể phù hợp nếu bạn muốn dùng nam châm lớn hơn, dù mình chưa test). Tuy vậy mình thích cảm giác có nam châm giữa hơn, vì nó làm cần gạt kiểu như bám theo từng “track” rõ ràng và snap mạnh tay hơn.

• Về mặt kỹ thuật, bạn có thể bỏ hết nam châm nếu chỉ muốn nó trượt tự do.

• Các part không có friction-fit quá gắt, nhưng vẫn khít đủ để bạn cầm nghịch thử. Cứ in thử trước rồi cảm nhận, trước khi bạn dùng nam châm và tốn công ráp hoàn chỉnh.

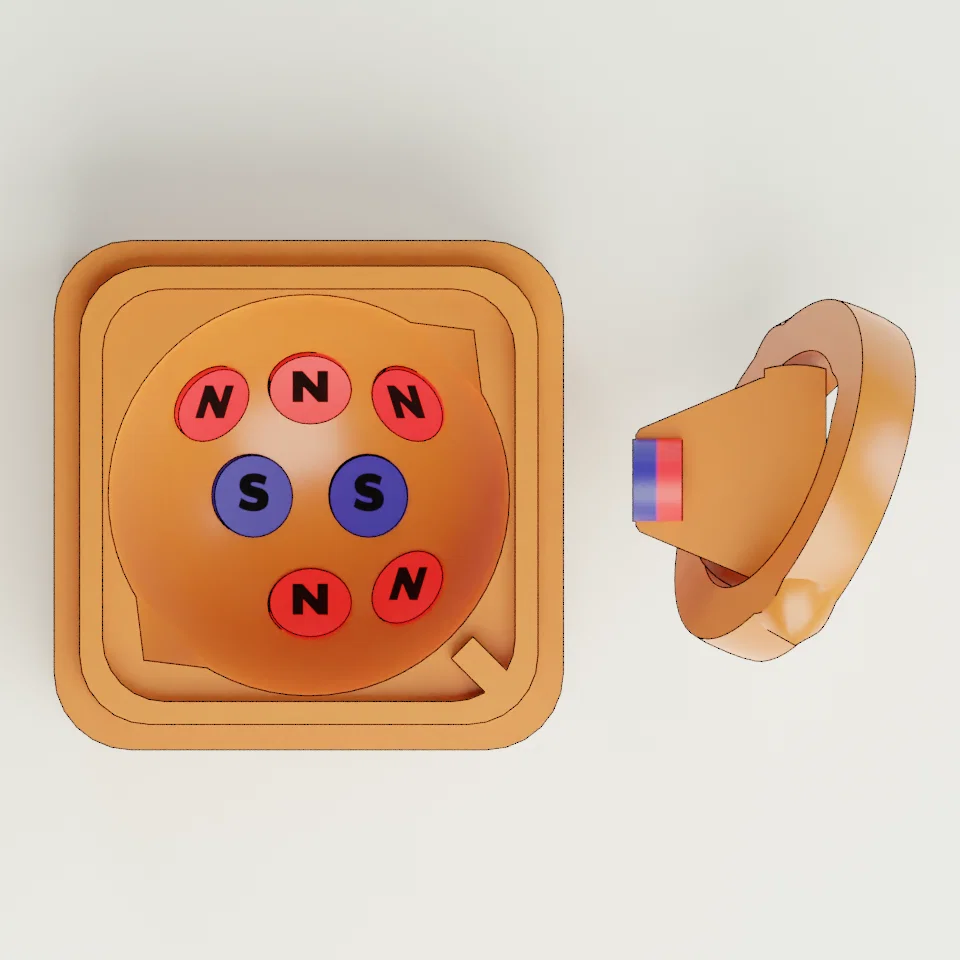

Magnet Orientation:

Customizing:

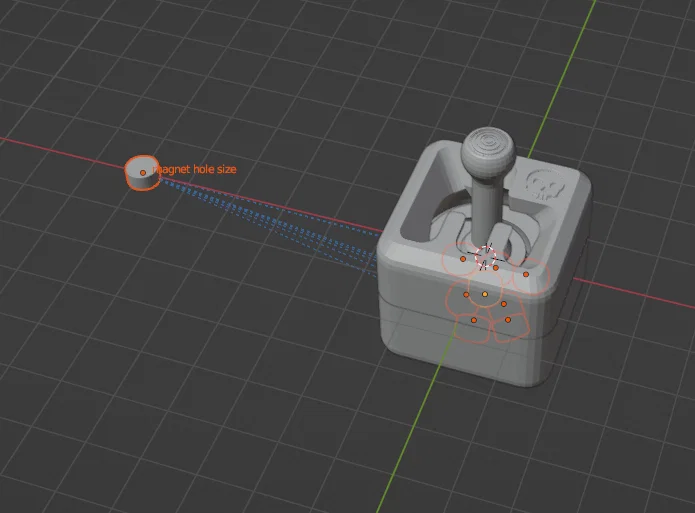

Mình có kèm file .blend với các boolean mods đã setup sẵn cho phần ký hiệu (symbols) và cho nam châm, kèm một constraint đơn giản để các nam châm thay đổi size đồng bộ. Bạn có thể dùng file này để làm nhanh và export STL mới với size nam châm khác, hoặc đổi ký hiệu ở phần trên (ví dụ bạn có thể chèn bất kỳ emoji nào vào lid để ra biểu tượng mới). Mình cũng để thêm vài thứ phụ trợ nếu bạn muốn tự làm stick/grip custom, hoặc tuỳ biến gì khác.

Bạn cũng có thể dùng blank lid kèm negative modifier trong slicer để tạo ký hiệu hoặc chữ tuỳ ý trên mặt trên.
