Nắp chụp & vòng giữ cho “Parametric Cable Grommet” (parametric)
Bộ nắp chụp press-fit và retention ring giúp các phần của “Parametric Cable Grommet” không bị bung khi dây cáp dịch chuyển. Có bản chỉ nắp hoặc nắp+kèm vòng giữ; có file tách part và profile Bambu Lab.
Mô tả

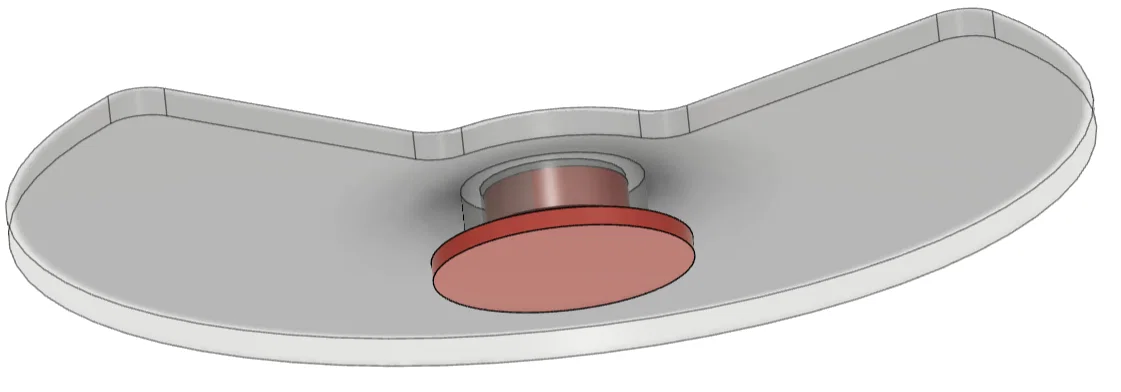

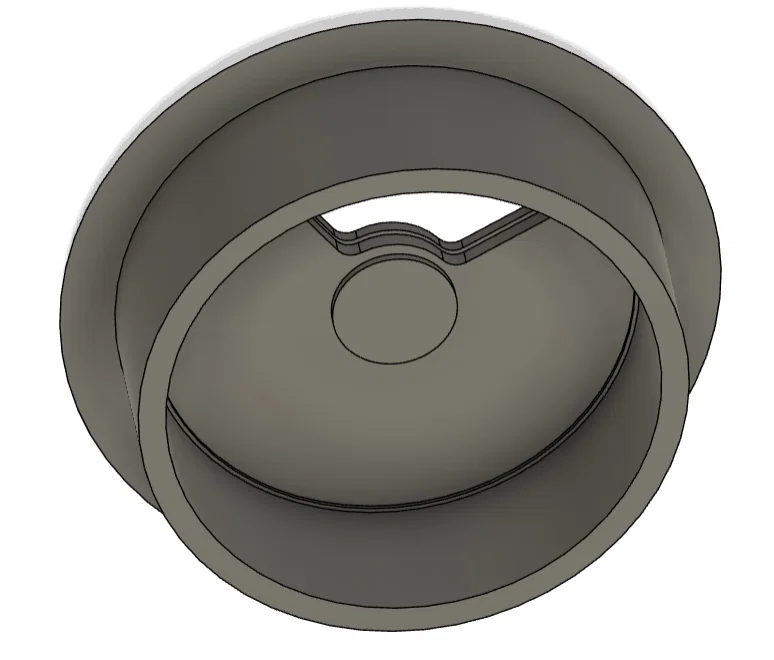

Trong lúc dùng mẫu gốc, mỗi khi dây cáp hơi nhúc nhích là các phần lại bị bung ra, nên mình thiết kế thêm một cái nắp nhỏ dạng press-fit để xử lý vụ này. Nhưng lúc đó cụm bên trong vẫn có thể tuột khỏi vòng ngoài, nên mình làm thêm một retention ring để khóa mọi thứ cố định lại.

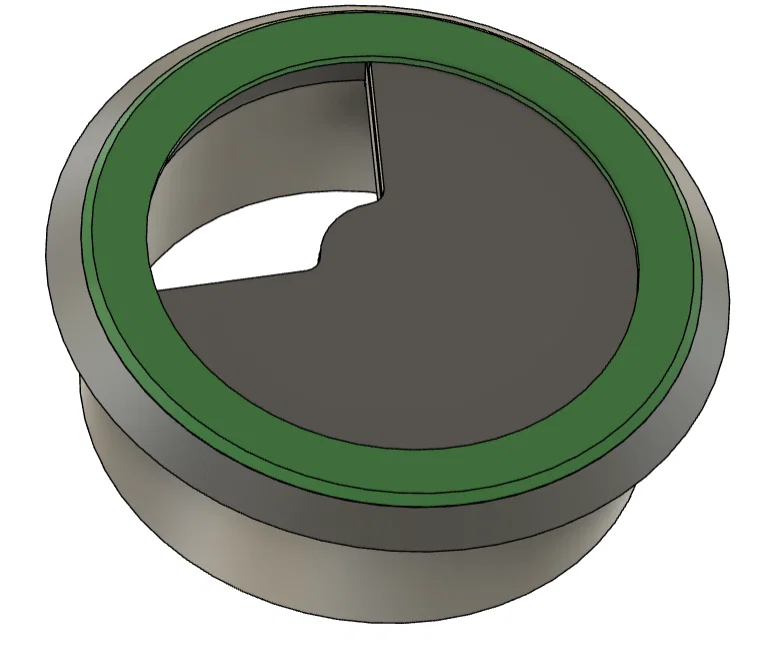

Có 2 phiên bản: chỉ nắp nhỏ, và nắp + retention ring. Lý do là retention ring tạo thêm một rãnh ở phía trên, nếu không dùng thì phần rãnh này sẽ bị lộ ra.
Mặc định các part nằm chung trong một file, nhưng cũng có sẵn file .zip với các part đã tách riêng nếu bạn cần.
Thông tin in:
- Tách model thành từng part và in riêng từng cái
- In các part với mặt phẳng úp xuống (flat face)
- Không cần support, nhưng các chi tiết nhỏ và mỏng có thể in kèm brim để tăng độ bám bàn in.
Vui lòng xem mẫu gốc để biết toàn bộ thông tin liên quan đến lắp ráp. Tất cả credit thuộc về tác giả gốc.
---
Đính chính (30/11/25): Bổ sung file các part đã tách, profile in Bambu Lab và hình make
