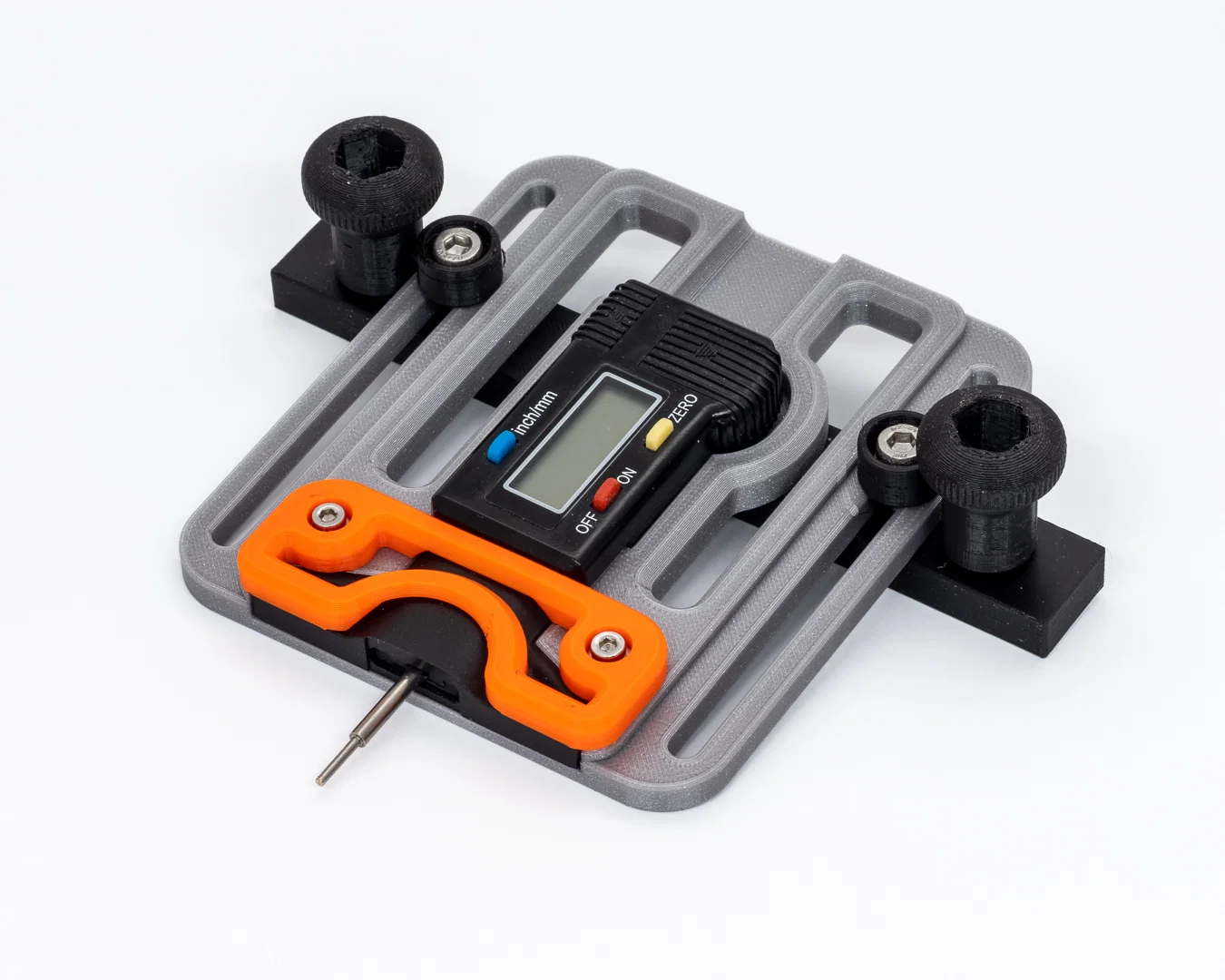

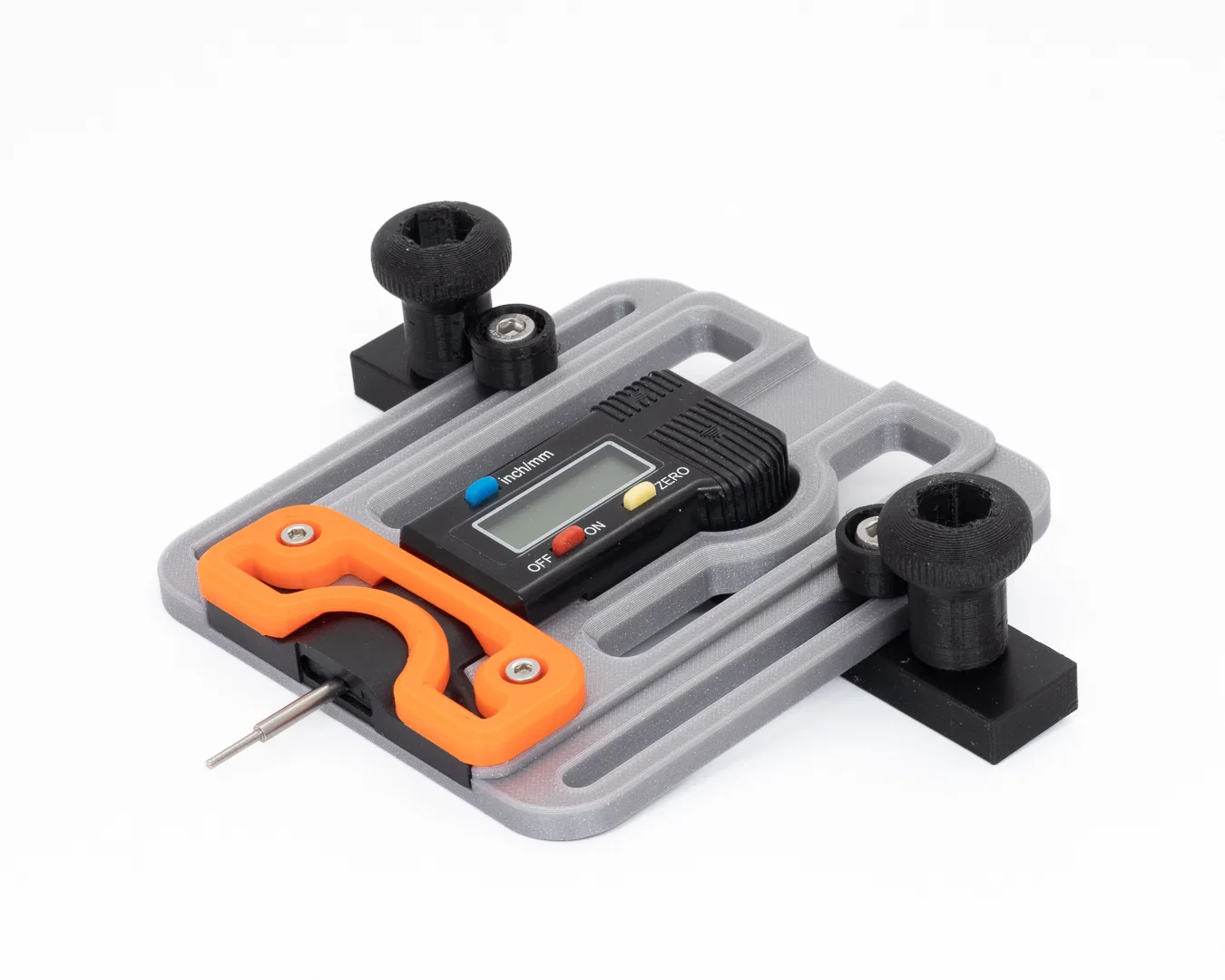

Jig Canh Chỉnh Lưỡi Cưa Bàn (Table Saw Blade Alignment Jig)

Dùng một cái đồng hồ đo độ sâu gai lốp (digital tyre tread depth indicator) rẻ tiền, bạn có thể dễ dàng làm một cái jig để đo độ đảo (runout) của lưỡi cưa bàn (tablesaw blade) tới 2 chữ số thập phân (theo đơn vị bạn thích). Mình không chắc là mình đủ “tay” để chỉnh cái máy của mình đạt đúng dung sai mà nó đo được, và chắc chắn mình cũng không thể cắt gỗ đạt tới mức dung sai đó, nhưng mình sẽ ráng làm tới.

Cái dụng cụ này thật ra rất đơn giản, chỉ là được làm cho nhìn có vẻ phức tạp hơn thôi. Gauge nên có cảm giác ép khít (press-fit) “đã tay” nếu máy in của bạn được canh chỉnh ngon.

MEASURING GAUGE.

Bạn tìm cái này online rất dễ, trên mấy trang bán đồ giá rẻ quen thuộc. Chỉ cần search TYRE TREAD DEPTH INDICATOR là ra cả ngàn kết quả, giá từ vài đô cho tới gần gấp đôi. Nếu bạn tìm khó quá thì đây là vài từ khoá mình chép lại từ một mẫu quảng cáo: <0-25mm Car Tester Checker Digital Motorbike Tyre Tread Brake Pad Depth Gauge>

PRINTING

Mẫu này dành cho ai thích quá trình in 3D. In thì dễ, nhưng có mấy con ốc (nuts) cần chèn vào cả phần thân chính lẫn phần trượt, nên lúc slice và in bạn phải để ý kỹ. Nếu bạn không muốn dùng file .3mf của mình, thì ít nhất cũng mở thử để xem vị trí ốc được giấu ở đâu — mình đã cài sẵn các điểm “pause” đúng chỗ, hoặc thật ra thấp hơn đúng 1 layer vì mình hay làm vậy!

Mình dùng PLA (Prusament Galaxy Silver và Prusa Orange) in ở layer height tiêu chuẩn 0.2mm, chế độ QUALITY, nozzle 0.4mm.

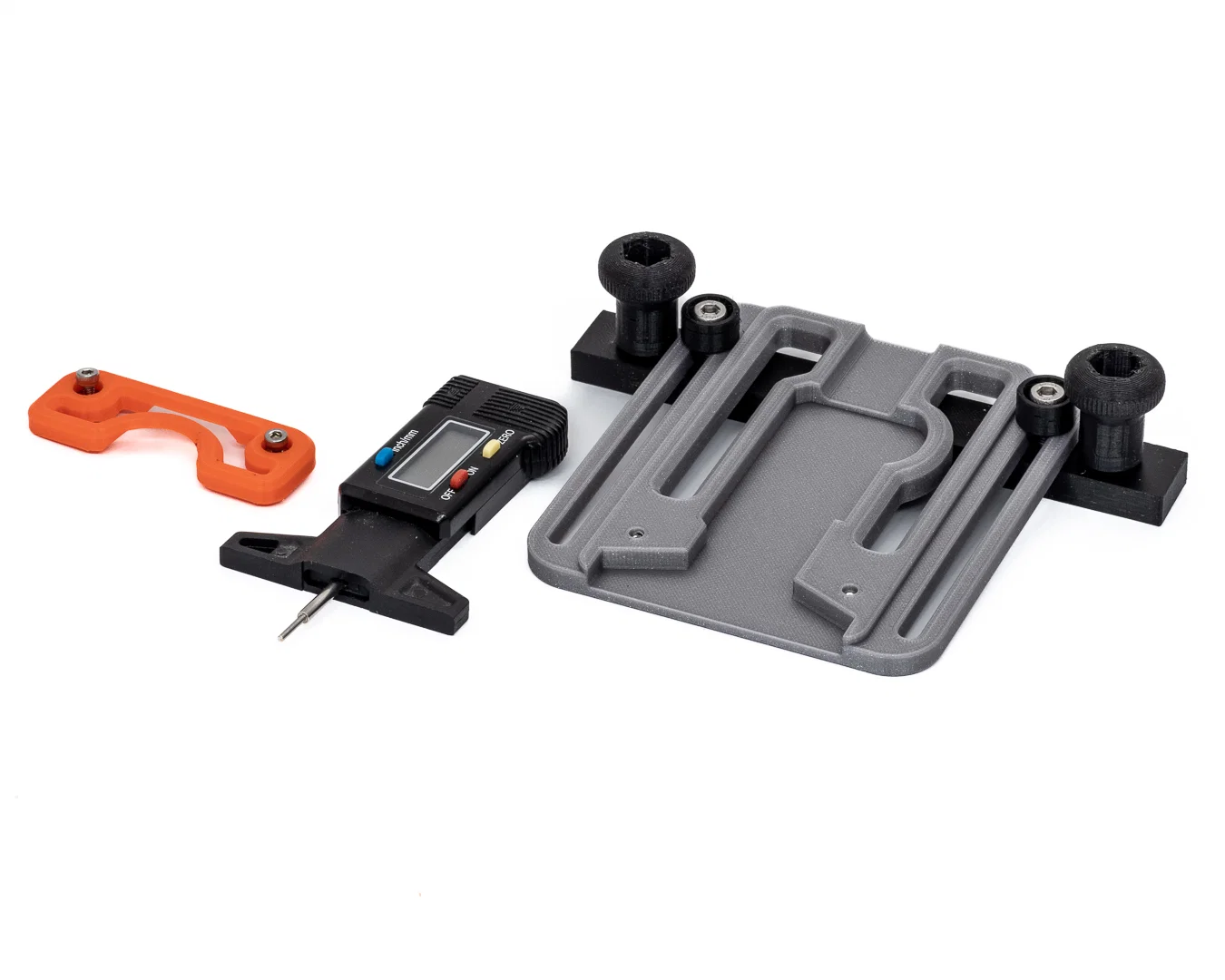

HARDWARE - à - xin lỗi vì bộ kích thước hơi “tạp”, nhưng lúc đó mình chỉ có nhiêu đó. Bạn sẽ cần (tất cả đều có nuts và washers):

Hai con vít đầu chìm (countersunk) M6 x12mm hoặc dài hơn cho các bu-lông chỉnh độ căng runner.

Hai con M5 đầu bằng (flat heads) x 12–15mm cho thanh trượt (sliding rail) — nếu dài quá nó sẽ thò xuống đáy rail, nhưng xử lý dễ thôi: in thêm vài cái washer để kê lên chút. (Nuts được nhúng trong rail.)

Hai con M3 x 10 (Nuts được nhúng trong thân).

HOW TO USE THIS TOOL

1. Chỉnh/sửa (fettle) cái rail để vừa khít đẹp; bạn sẽ muốn nó trượt nhẹ, không bị kẹt. Nó được thiết kế in rộng 19mm, thường sẽ vừa với nhiều cưa bàn tiêu chuẩn, nhưng hai đầu có thể nở ra khá bất ngờ. Nếu nó hơi lỏng trong rãnh (track), siết mấy núm (knobs) nhẹ tay tới khi hết lỏng. Bạn sẽ cần trượt nó trong lúc dùng nên chỉ siết vừa đủ để không còn rơ.

   Nếu chặt quá, chà sơ giấy nhám là ổn; còn nếu thật sự quá to thì nhắn mình kích thước riêng của bạn, mình làm bản mới!

2. Tắt máy cưa và tốt nhất là rút phích cắm ra luôn!

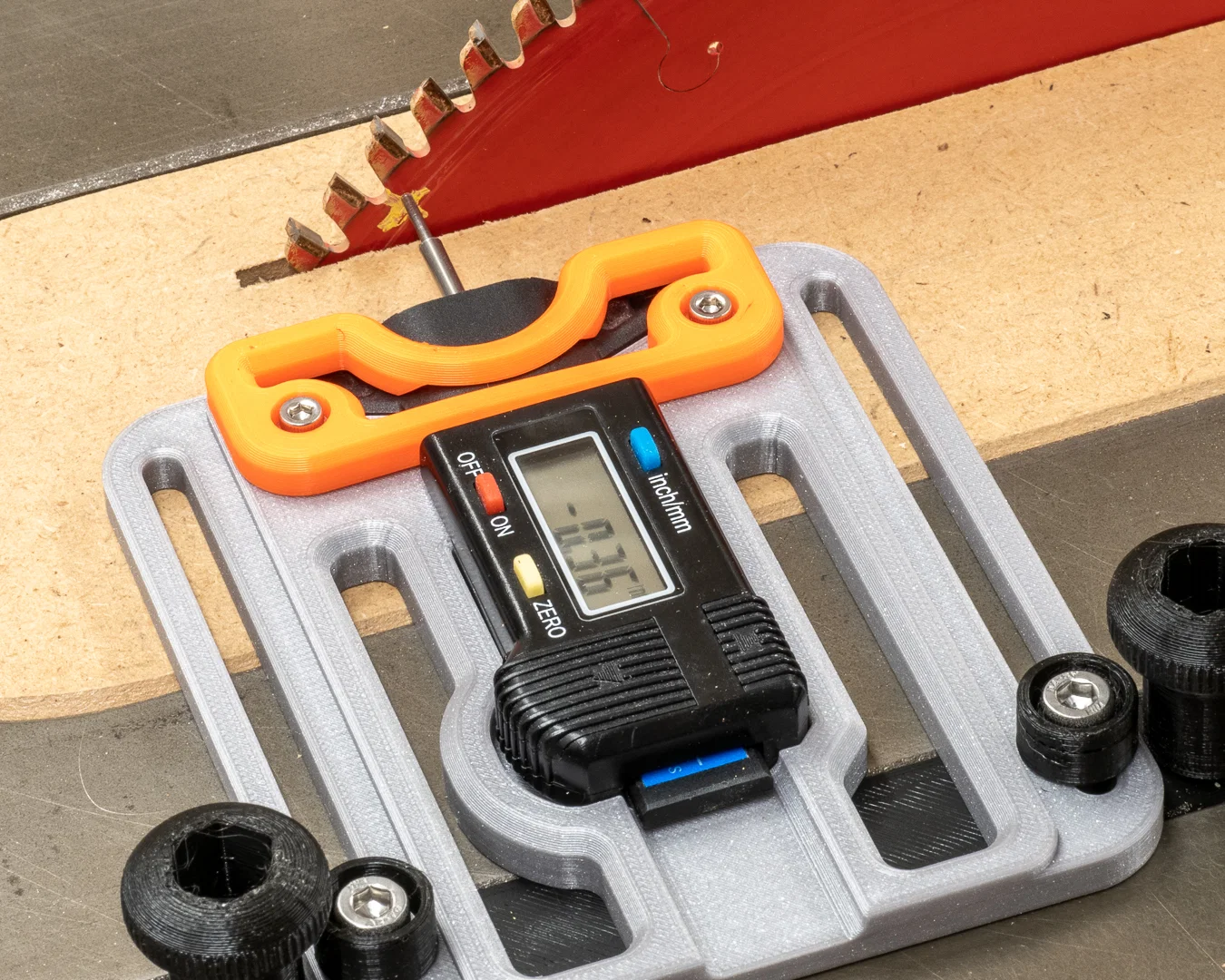

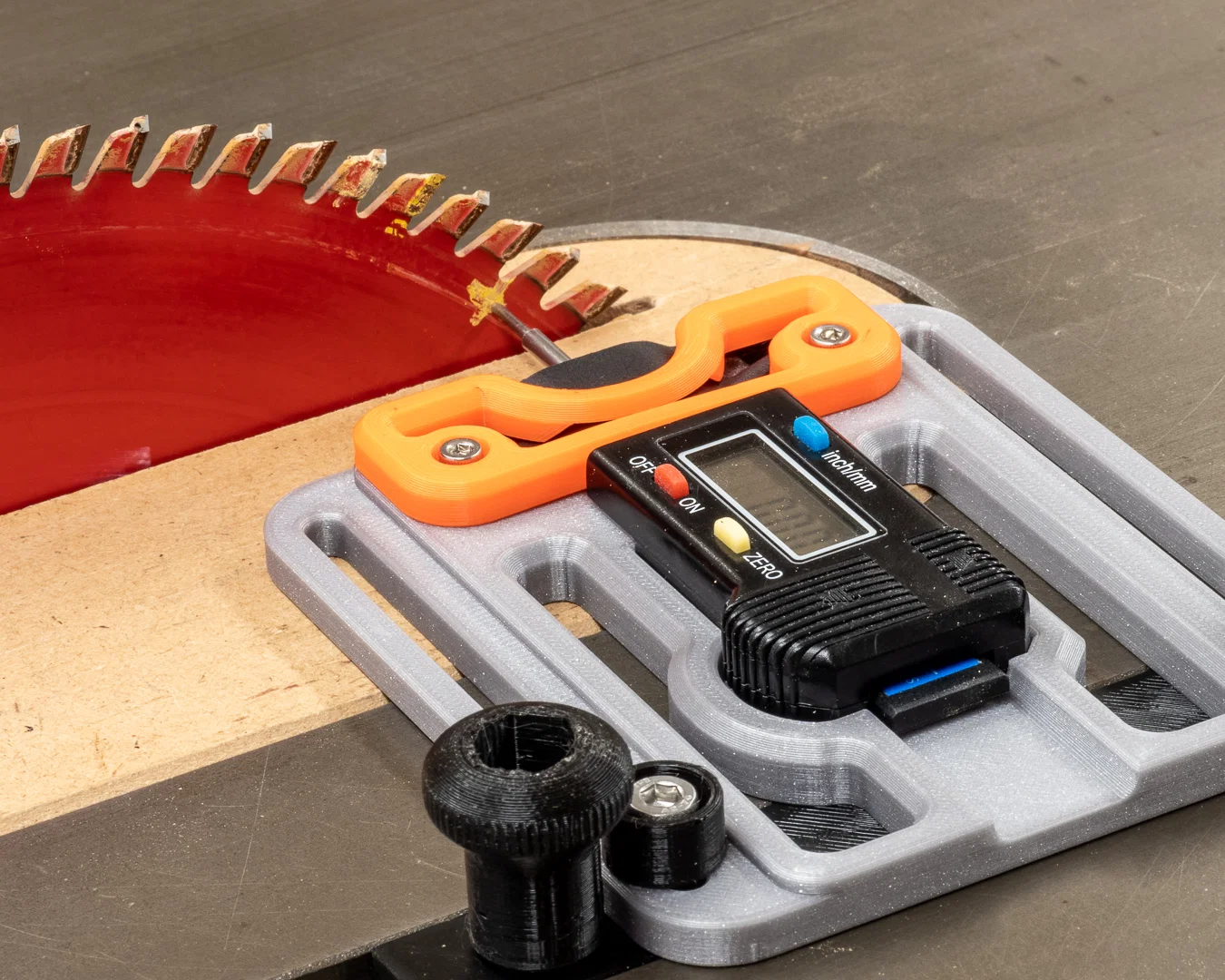

3. Đặt jig tựa vào một phía của lưỡi cưa, sao cho đầu dò (probe) chạm vào lưỡi, rồi zero đồng hồ.

4. Nâng lưỡi lên cao hết mức, rồi đánh dấu ngay dưới một cái răng trên lưỡi. Đo tất cả tại đúng vị trí dấu này sẽ loại bỏ khả năng đo sai do lưỡi bị cong/vênh. Đừng đo ngay trên răng, vì răng thường được hàn vào và hay không nằm đúng cùng một vị trí.

5. Xoay lưỡi sao cho điểm dấu ra phía trước máy cưa và đo, rồi xoay ra phía sau và đo lại. Nếu không có chênh lệch thì bạn có thể yên tâm lưỡi đang canh thẳng hoàn hảo. Nếu lệch nhẹ, chắc tới lúc lên YouTube lục lại mấy mẹo canh lưỡi cưa rồi đó!

Có rất nhiều tài liệu hướng dẫn set up cưa bàn; bài này không phải tutorial để làm chuyện đó, mà chỉ là cách dùng cái dụng cụ này để đo thôi!
