Khay thoát nước cốc đong nước giặt (Laundry Detergent Cup Drainer)

Cập nhật

Dùng cho các can 237 fl. oz. loại lớn.

______________________________________________________________________

Mình tìm thấy thiết kế này khoảng 3 năm trước trên Thingiverse của davwilso.

https://www.thingiverse.com/thing:2748680

Ý tưởng thì hay, nhưng nó không vừa với chai/can của hãng All®. Với lại mình cũng rất ngại xài support! Nên mình tự thiết kế lại một phiên bản mới.

Mình thiết kế cái này như thế nào

Giống như tác giả bản gốc, mình chụp hình phần ren trên nắp và thử nghiệm trong Fusion 360 để làm cho đúng phần nắp (thậm chí còn in thử một mẫu cap test trước khi làm tiếp phần còn lại của thiết kế).

Mình xem qua vài hình dạng khác nhau cho phần khay phía trên. Vì mục tiêu là không cần support, nên mình loại hình tròn (vì đáy của vòng tròn sẽ cần support).

Mình cũng loại luôn hình vuông (vì sẽ phải bridging ngang qua phần trên).

Mình cũng đành bỏ luôn cái ống cong đẹp đẹp nối giữa phần trên và nắp (lại cần support).

Hình tam giác thì phải làm quá lớn và sẽ phí nhiều khoảng trống không dùng được bên ngoài vùng thoát nước của drainer. Còn hình lục giác và bát giác thì cũng cần bridging ngang qua phần trên.

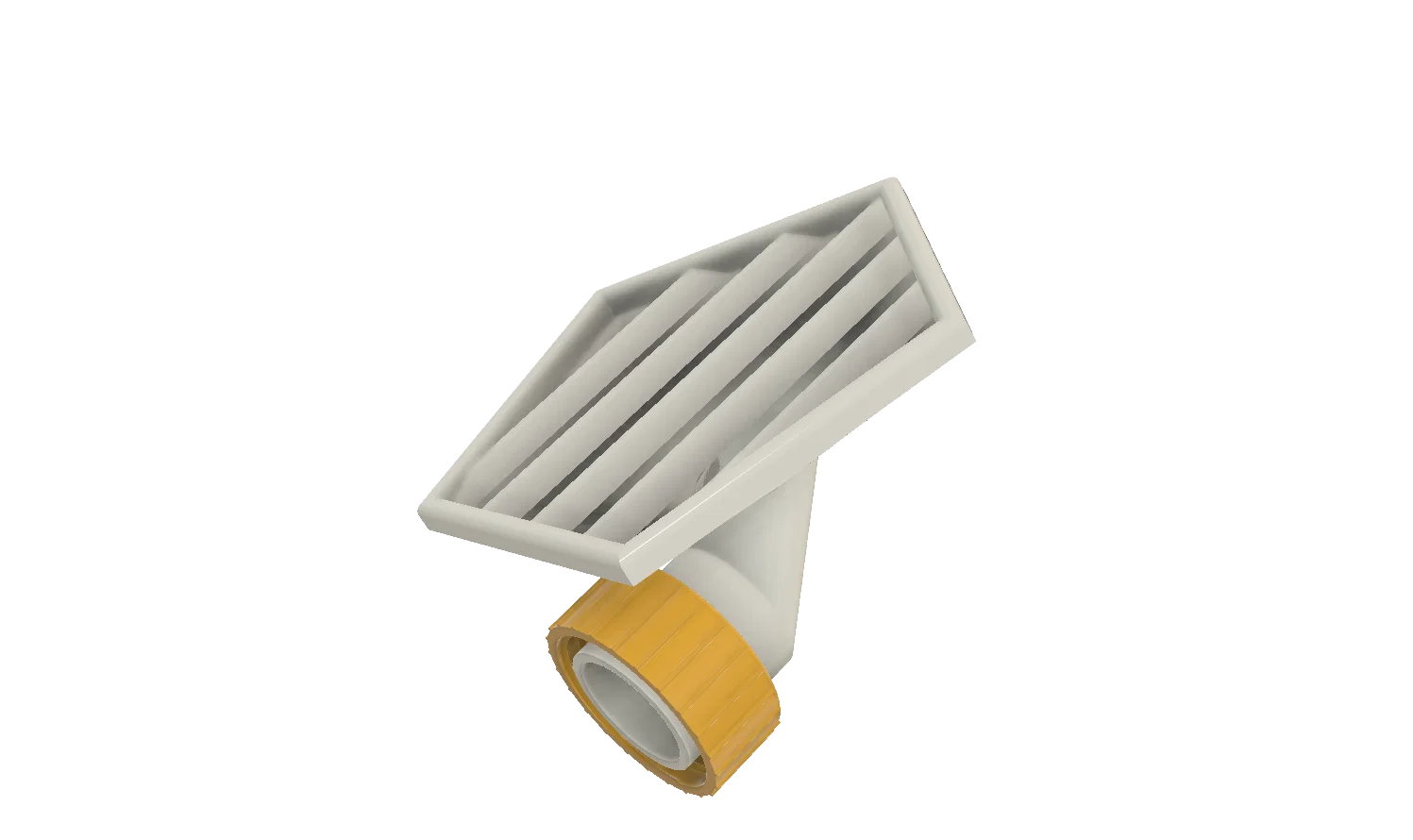

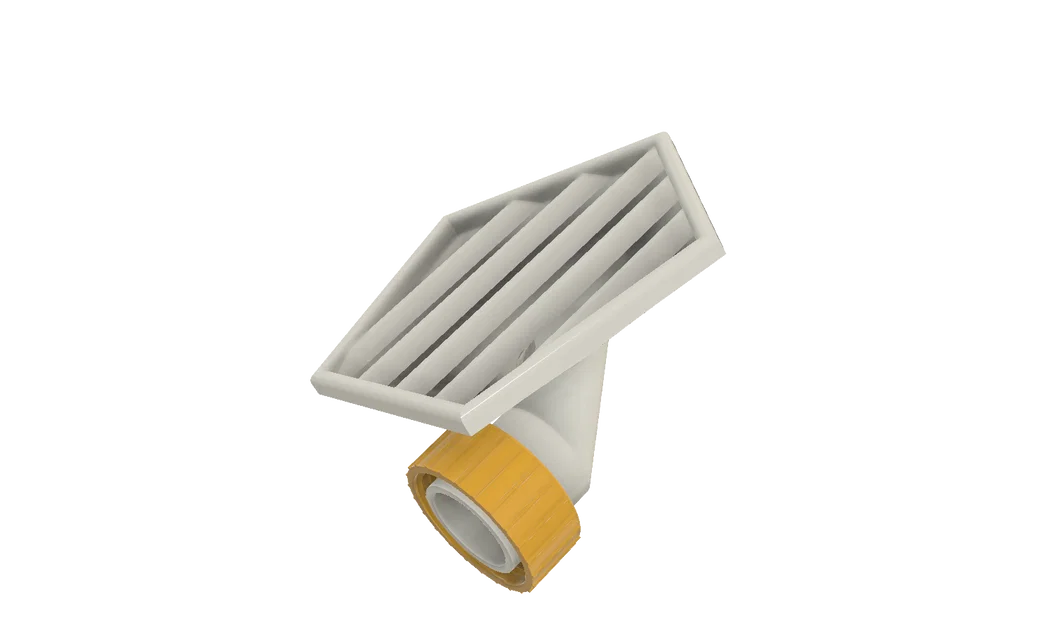

Cuối cùng mình chọn hình ngũ giác vì đây là hình duy nhất không cần support mà cũng không tốn nhiều diện tích. Và ống nối được đổi thành ống thẳng nghiêng 45 độ để tránh phải dùng support.

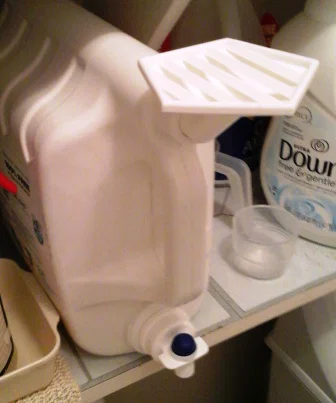

Cái đầu tiên mình làm dùng được hơn 3 năm. Về sau, do tháo ra vặn vào nhiều lần, phần ren bị tách lớp (đây gần như là điểm yếu thật sự khi in theo hướng này). Ở bản chỉnh sửa mới nhất, mình làm dày hơn phần nắp vặn.

Mình khuyên dùng brim do hướng đặt khi in.

Bản đầu mình in bằng PLA, còn bản mới này mình in bằng ABS. Để thời gian trả lời vật liệu nào ổn hơn.

UPDATE 3/23/2023:

Mình thêm một mẫu test ren để bạn in thử xem có vừa chai/can nước giặt nhà bạn không. Dùng file 3MF đi kèm. Nó chỉ là một phần cắt ra của khối lớn và phần nắp vặn — bạn có thể in một cái hoặc cả hai (mình khuyên in cả hai để test chuẩn nhất).

Ngoài ra, thực tế dùng lâu thì ABS (hoặc có thể ASA) là vật liệu phù hợp hơn.

UPDATE 10/19/2023:

Với các can đời mới có nắp và cốc đong lớn hơn, dùng của mình. File thiết kế Fusion 360 cũng là dạng parametric, nên nếu bạn cần chỉnh thông số thì cũng tiện.
