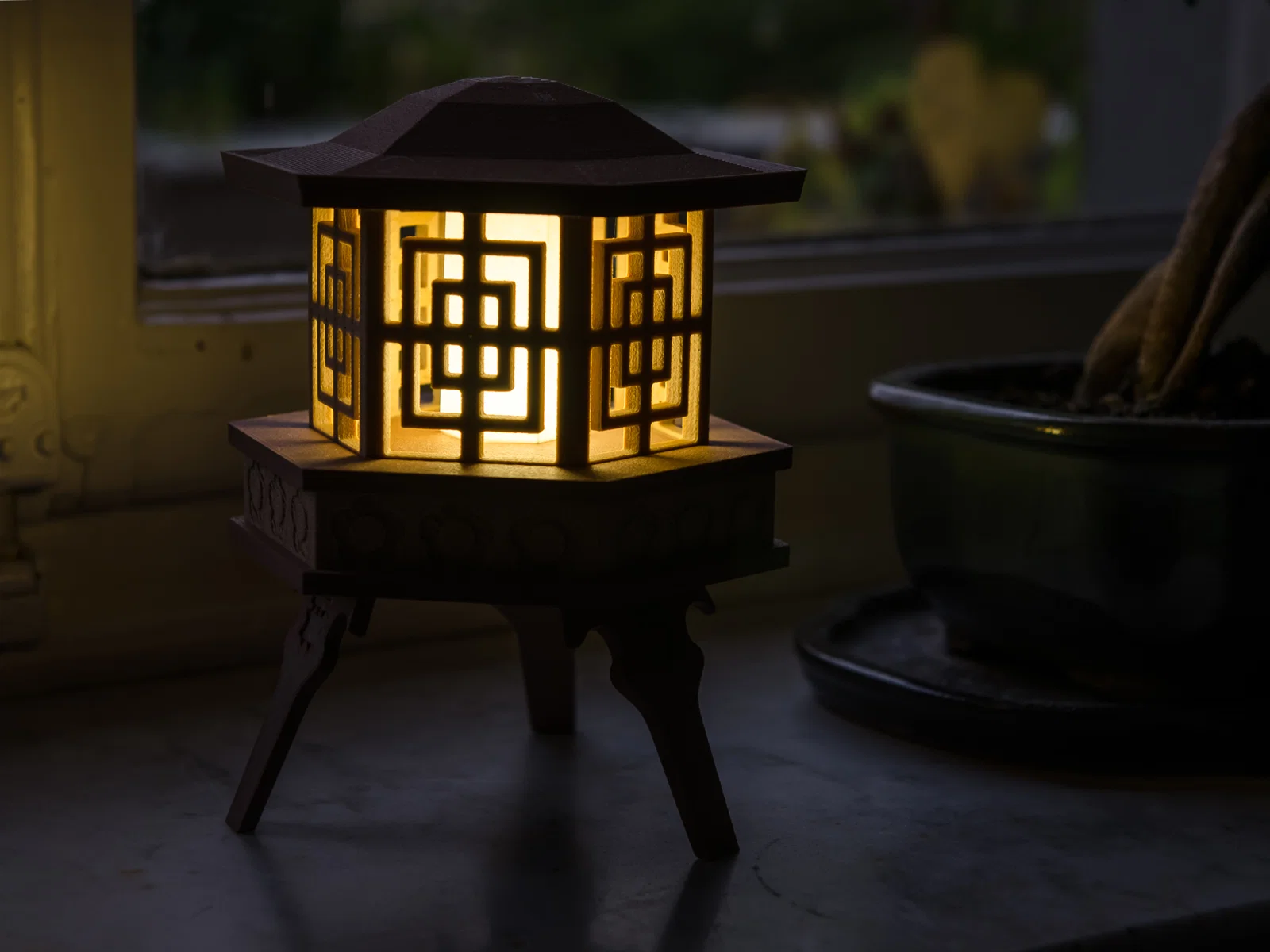

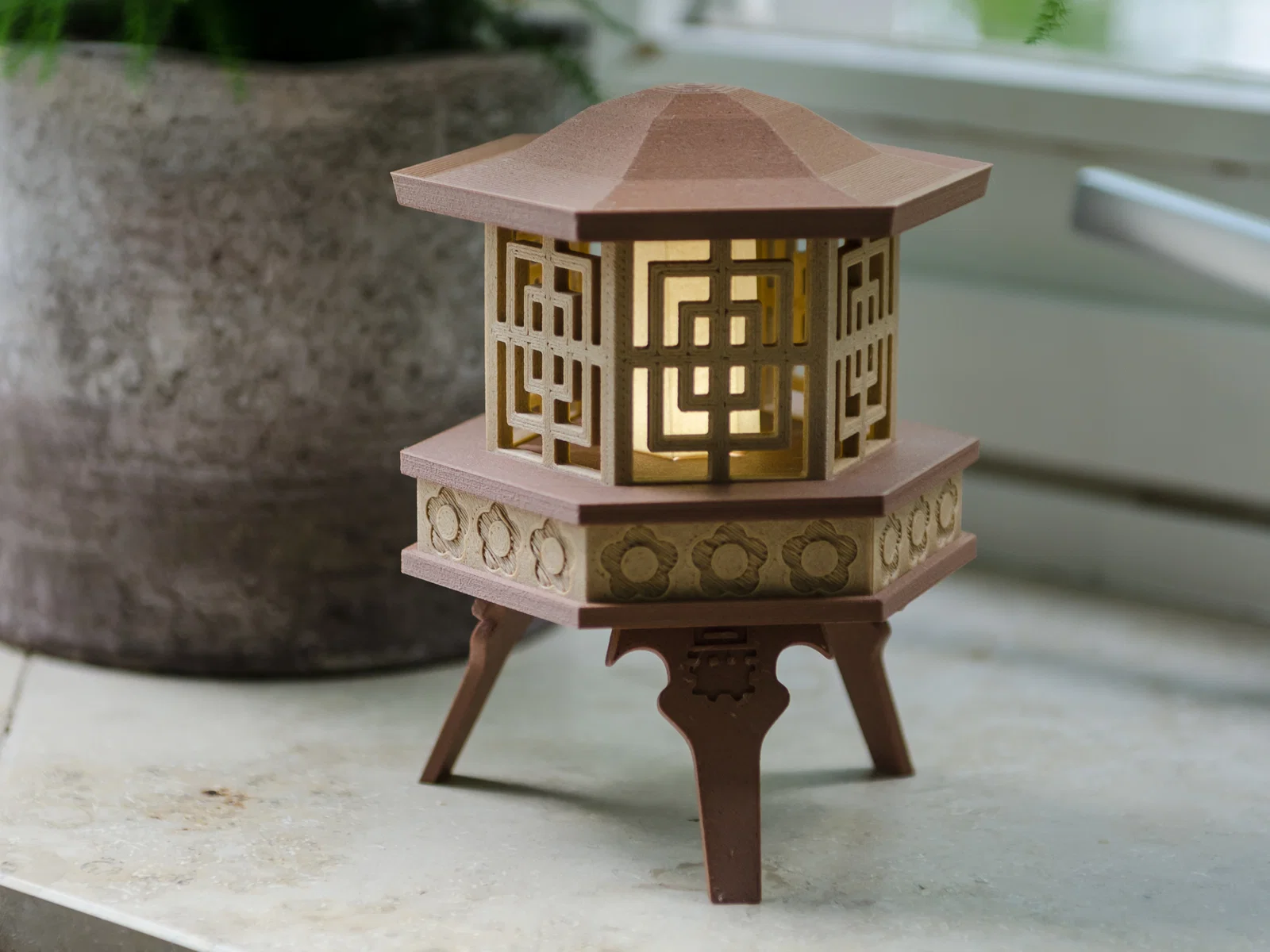

Ishidoro cỡ lớn (large Ishidoro)

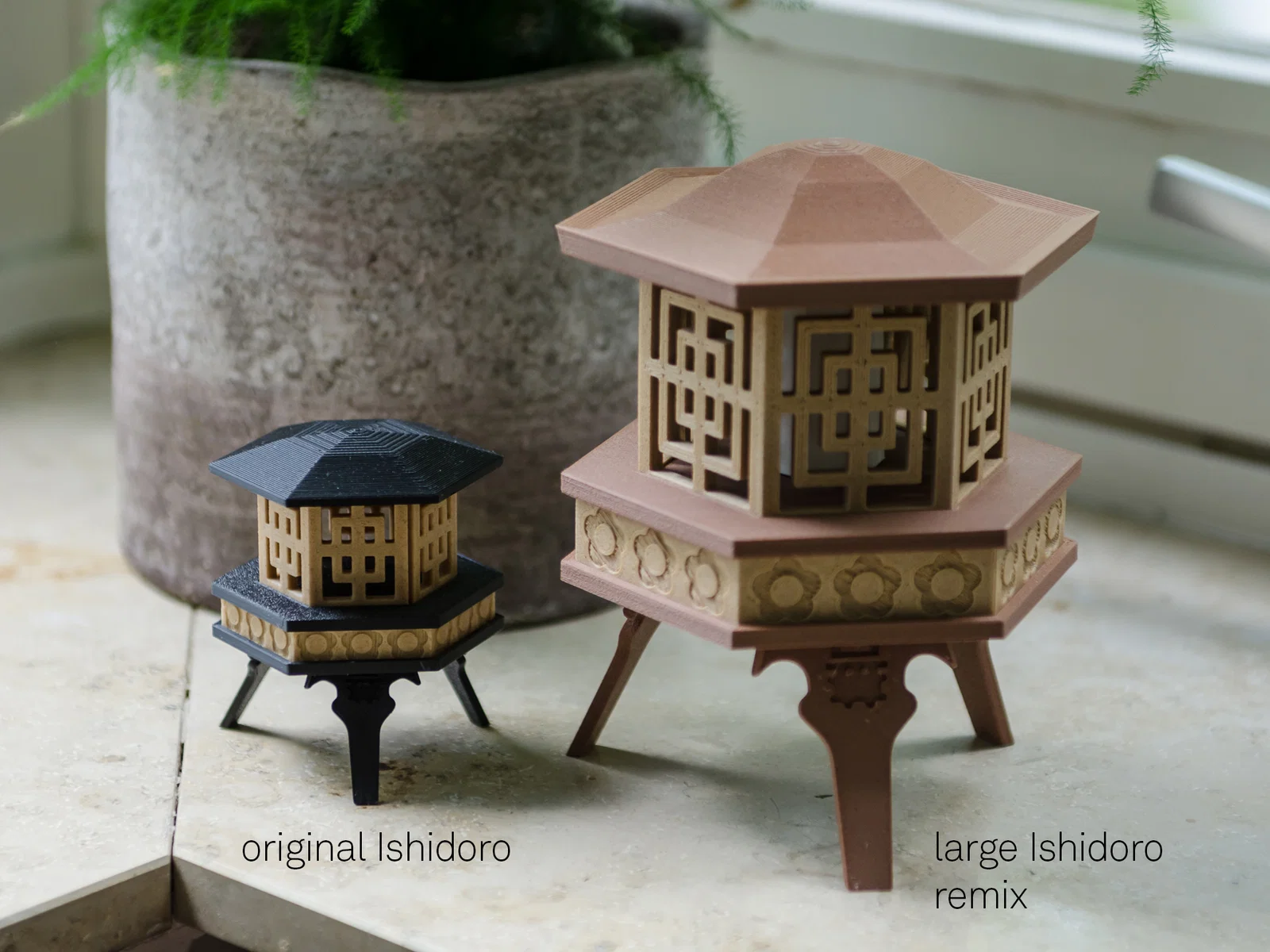

Mình thấy thiết kế đèn gốc của AlCampCW hơi nhỏ và một số chỗ lắp không vừa, nên mình đã redesign lại hoàn toàn. Xem phần chữ ở cuối để biết tất cả điểm khác biệt.
Bộ Ishidoro đã lắp ráp cũng có sẵn dưới dạng file STEP trong mục download.

Bạn cần in:

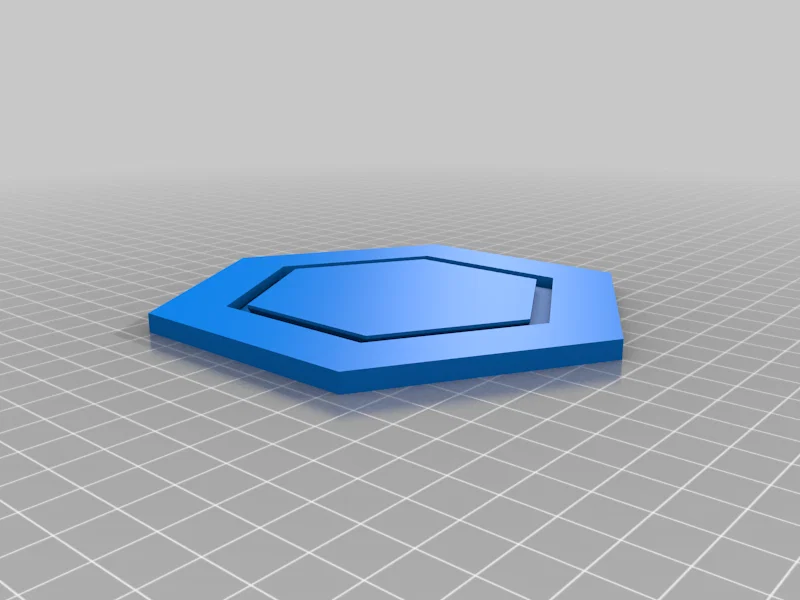

• 2x BASE_LED-version

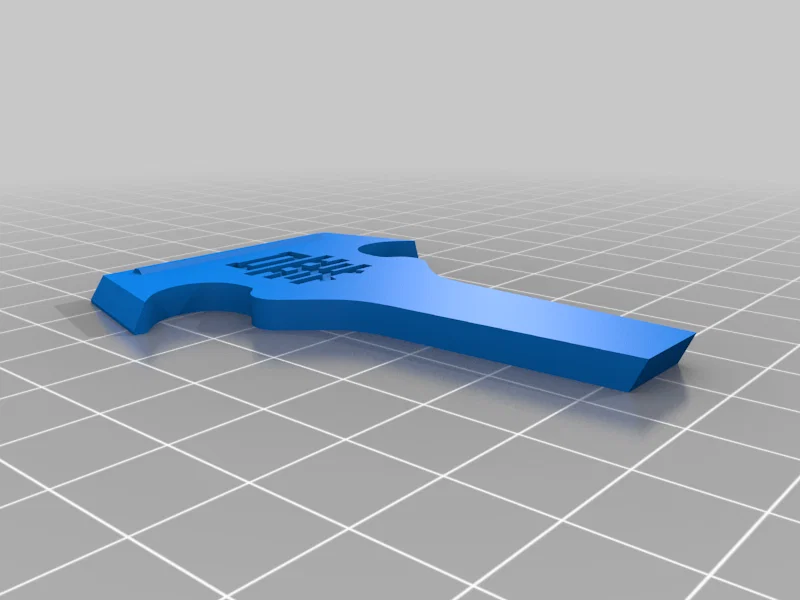

• 3x LEG

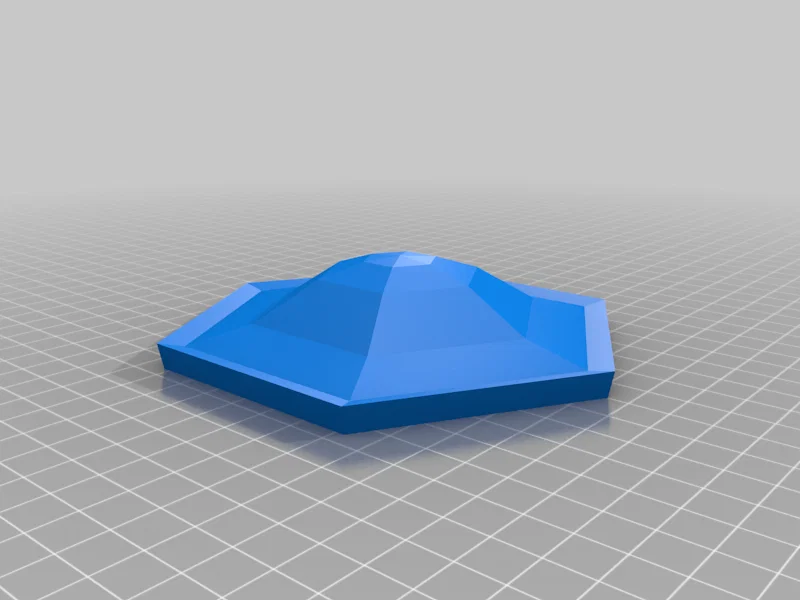

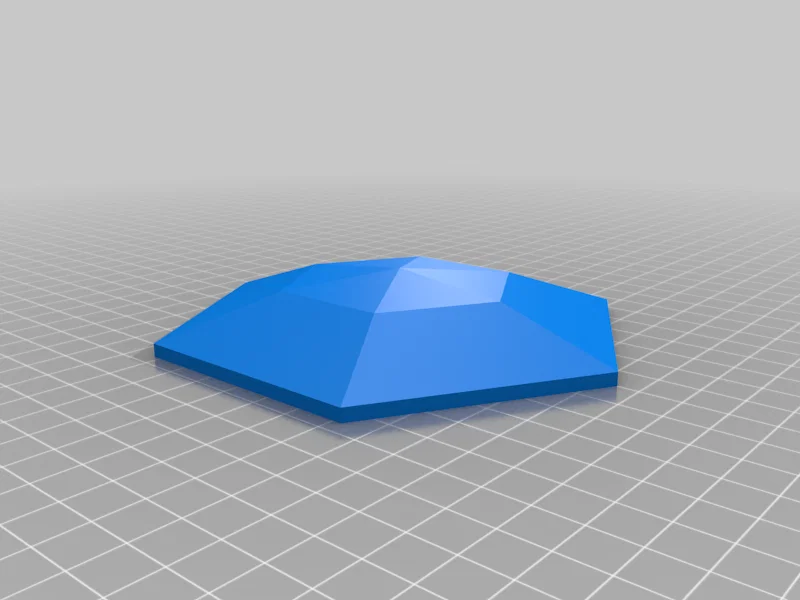

• 1x ROOF hoặc ROOF-variant

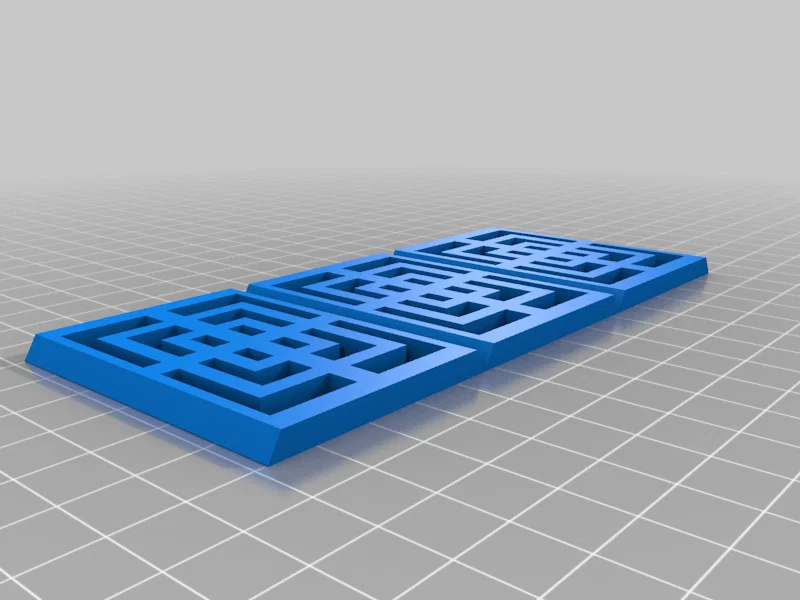

• 2x SCREEN_triple

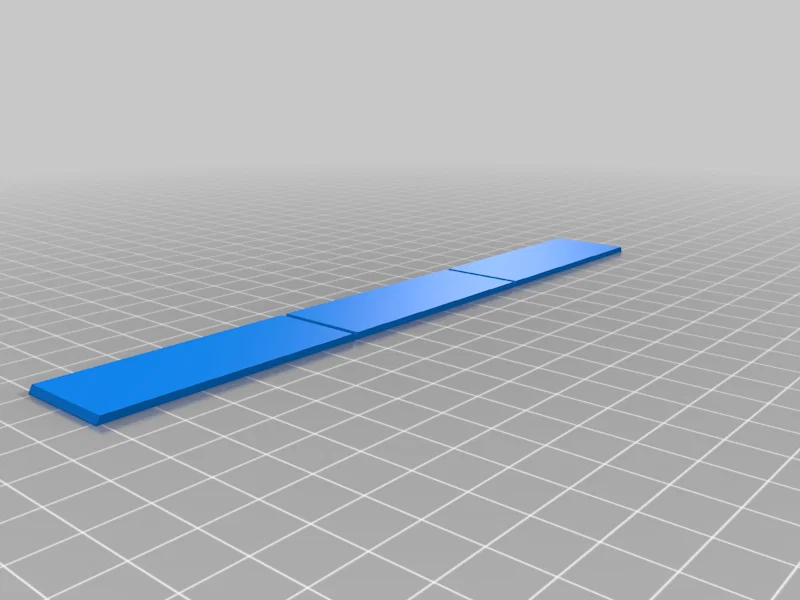

• 2x SMALL_SCREEN_triple

Tất cả file đã được tối ưu để in với layer height 0.2mm.

Print Settings

Printer Brand: Prusa

Printer: i3 MK3 (modified)

Rafts: Không

Supports: Không quan trọng

Resolution: 0.2mm

Infill: 15-20%

Filament: Fillamentum Timberfill cinnamon / light wood tone

Ghi chú:

in bằng nozzle 0.6mm. phần base có thể cần supports cho phần lõm ở giữa

Post-Printing

Lắp ráp

Bẻ cong các tấm screen để khớp vào các rãnh rồi nhẹ nhàng đẩy vào.
Gắn các chân (legs) thẳng từ phía dưới lên và nghiêng lên cho tới khi chúng khớp nhẹ vào vị trí.

Điện tử

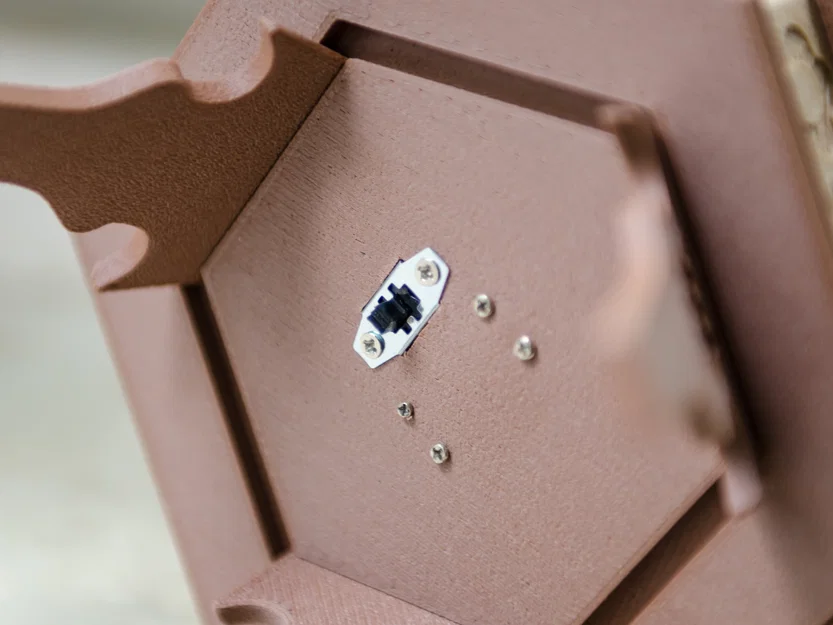

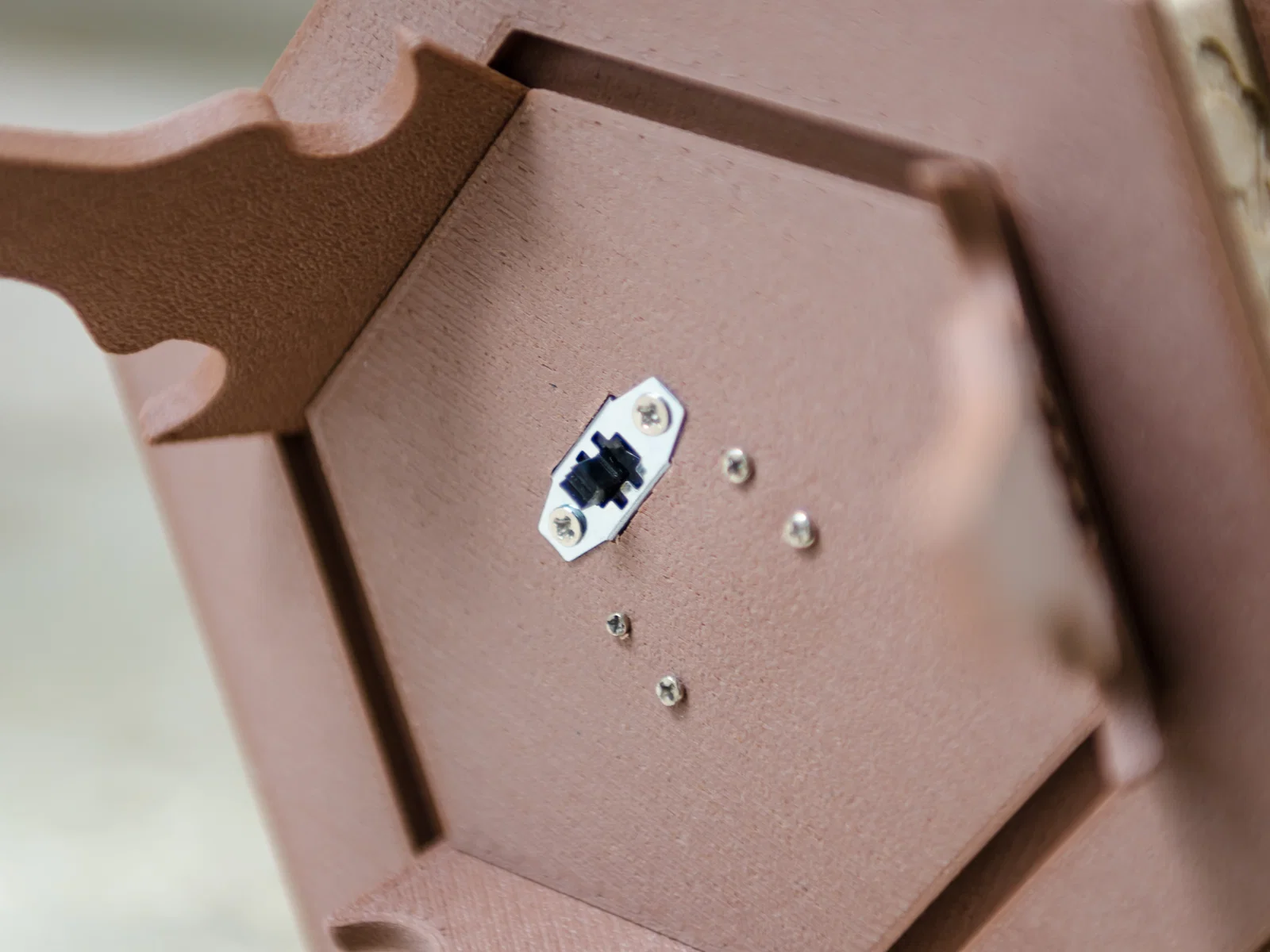

Bên trong base có khá nhiều chỗ để đặt phần điện tử cho LED. Mình chọn hộp đựng 3 pin AAA để cấp nguồn cho một LED trắng (giấu dưới lớp băng keo bạc) với góc chiếu rộng.

không đẹp lắm, nhưng xài được…
