Socket Fitting kèm Filament Guide cho Dry Box

Cập nhật ─

[ March 15, 2023 ]

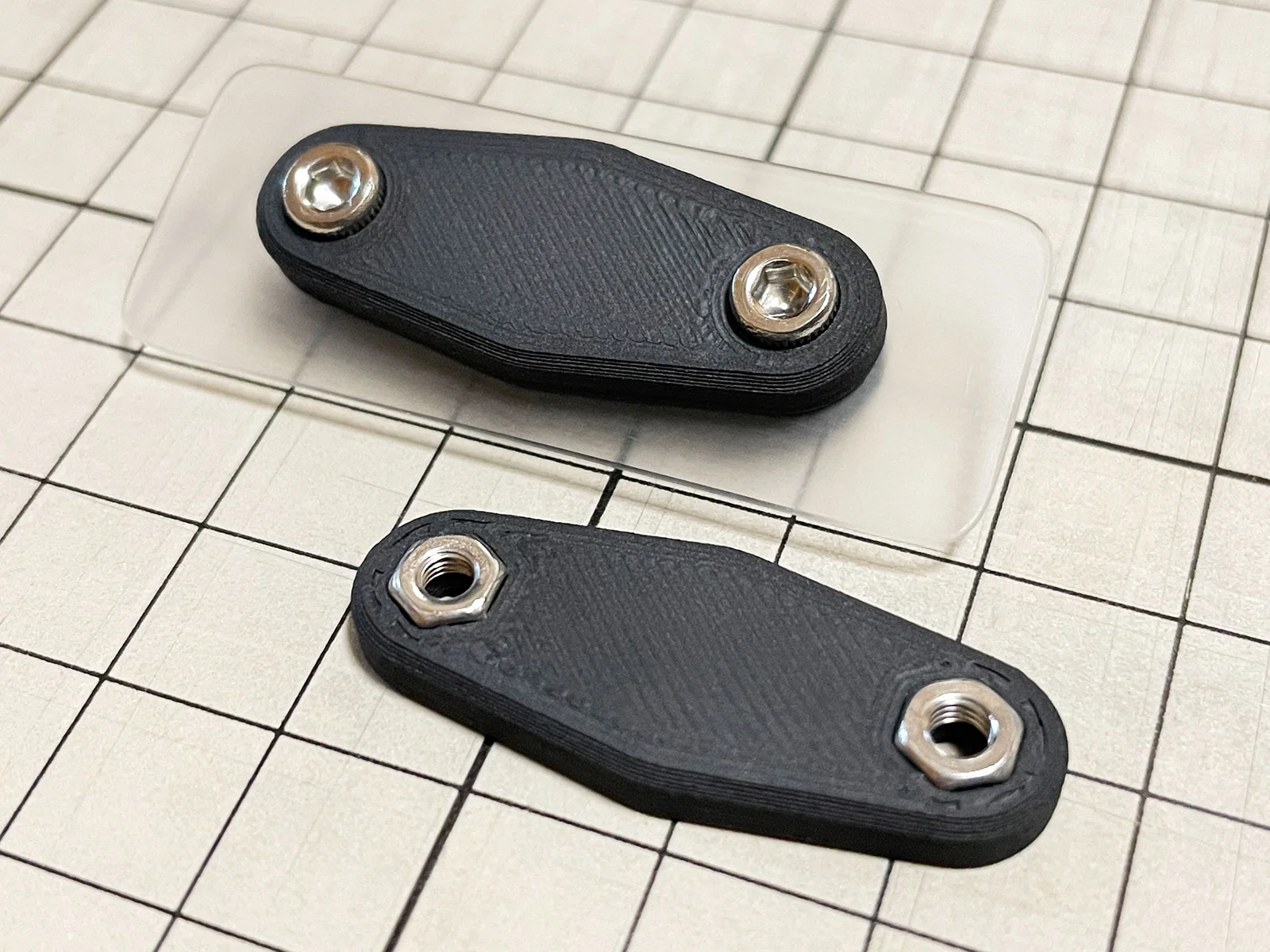

Đã thêm các tấm plate để bịt lỗ khi thay đổi vị trí của fitting socket.

[ January 26, 2023 ]

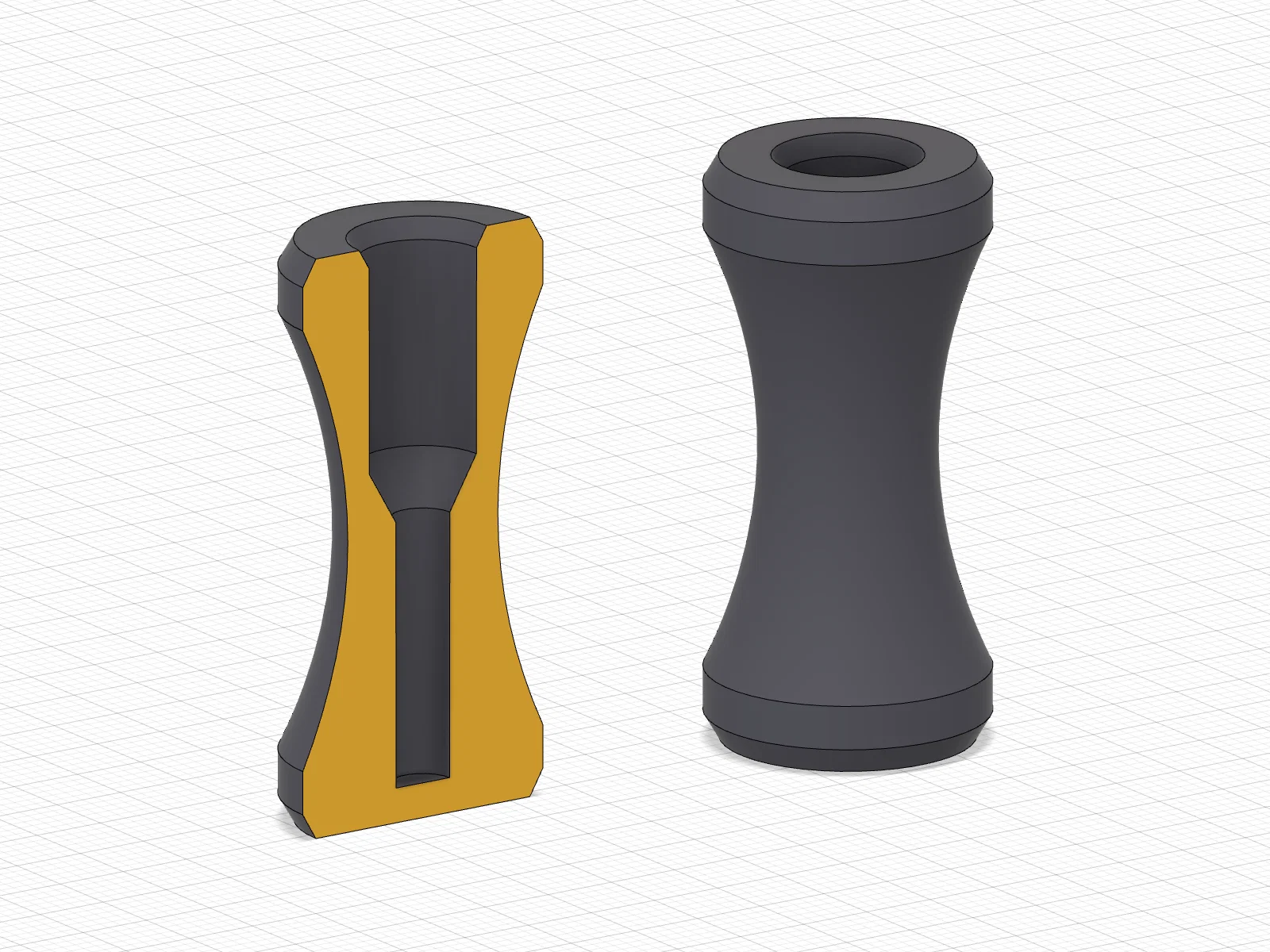

Đã thêm nắp chụp ống PTFE.
 ─ Khuyến nghị in bằng vật liệu dẻo như TPU.
 ─ Chỉnh kích thước lỗ bằng cách scale trong app slicer để khớp với ống của bạn. (vd: 101%, 99.5%, v.v.)

[ January 23, 2023 ]

Đã thêm các kiểu thay thế cho PC4-01 và PC4-M10 với phần đáy phẳng ở lỗ ren.

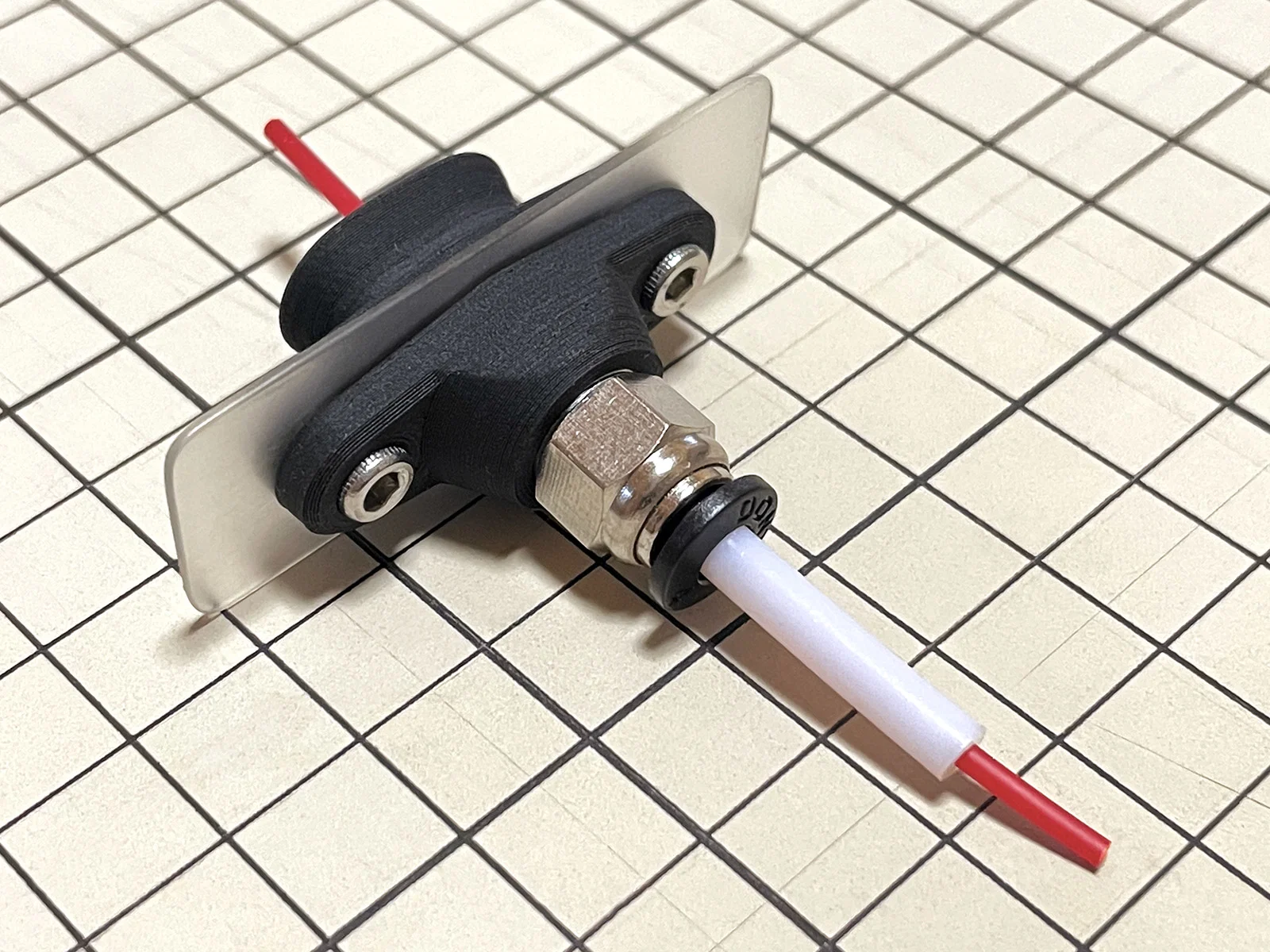

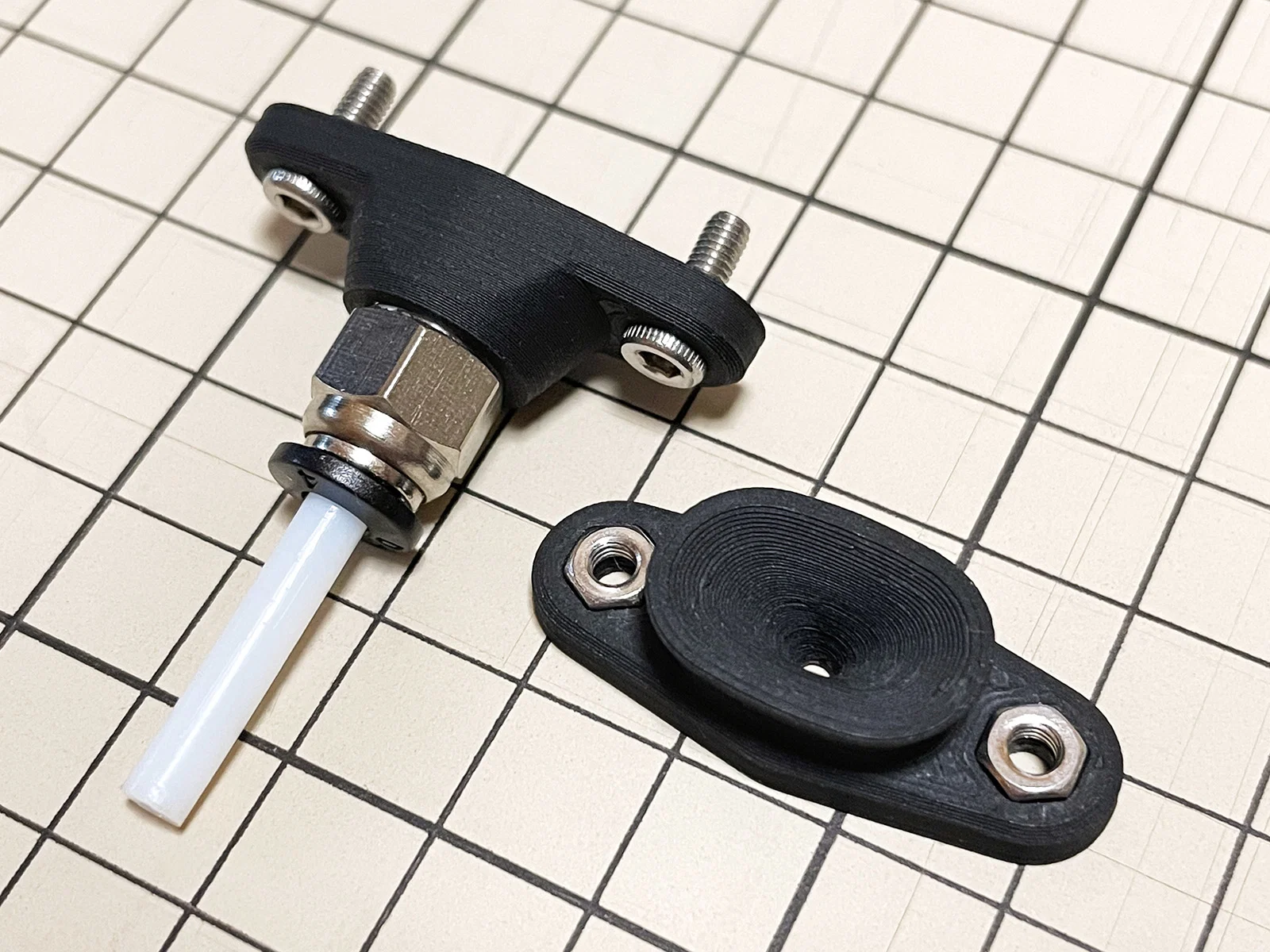

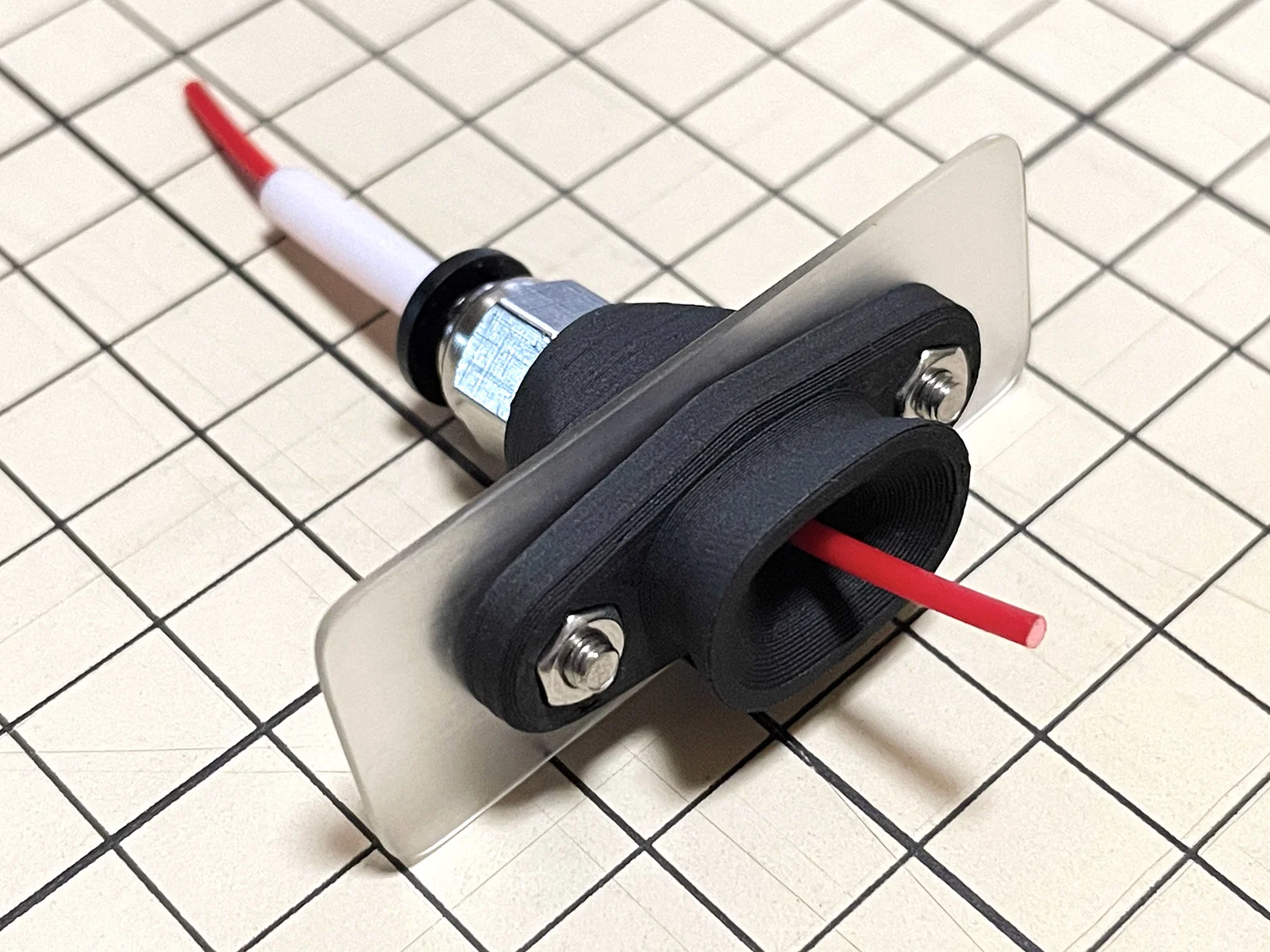

Socket nhỏ gọn cho PTFE tube fitting kèm filament guide để dùng trong dry box.

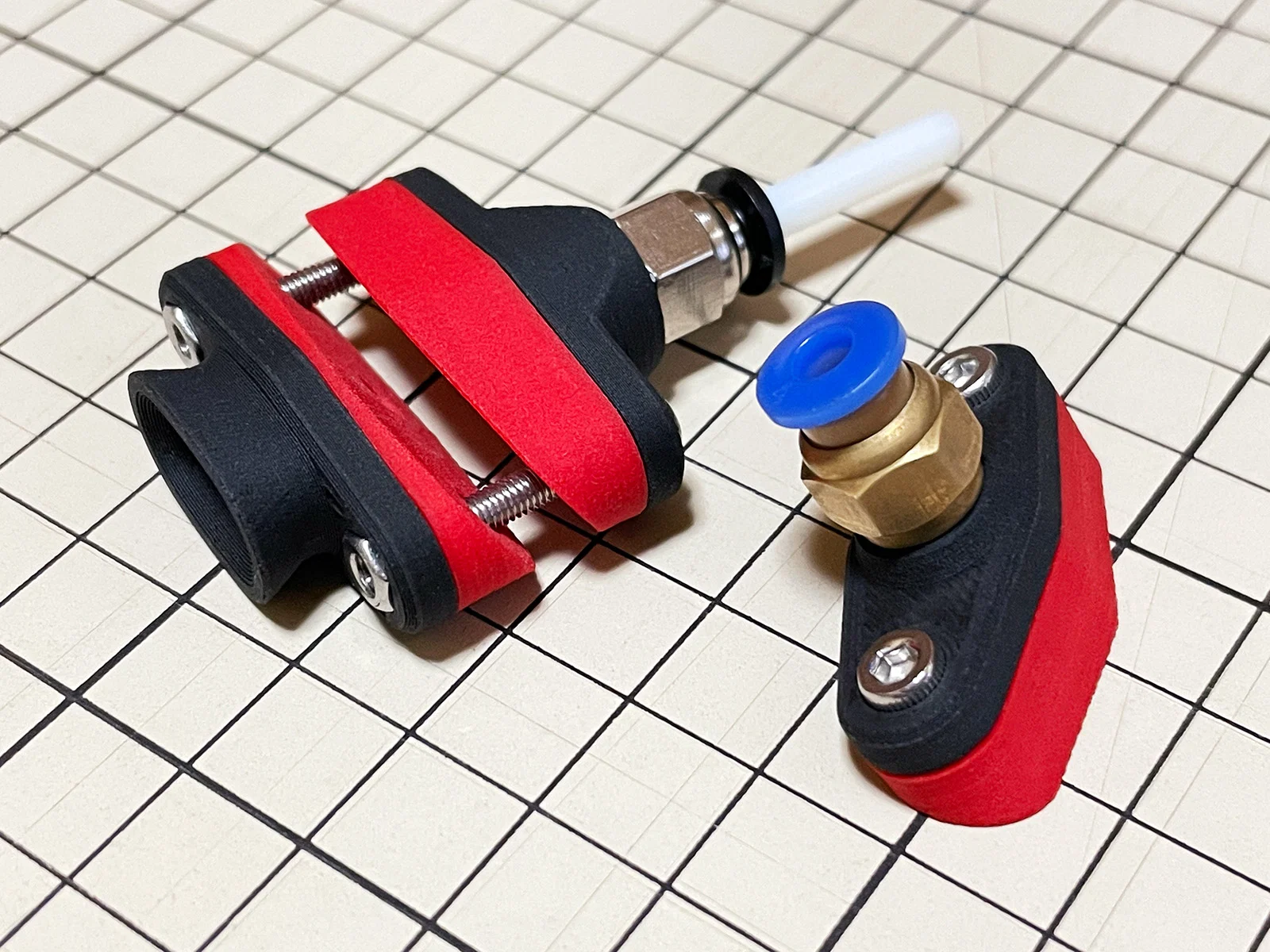

Ngoài ra, các part tuỳ chọn (màu đỏ trong hình) có thể dùng để tạo góc.

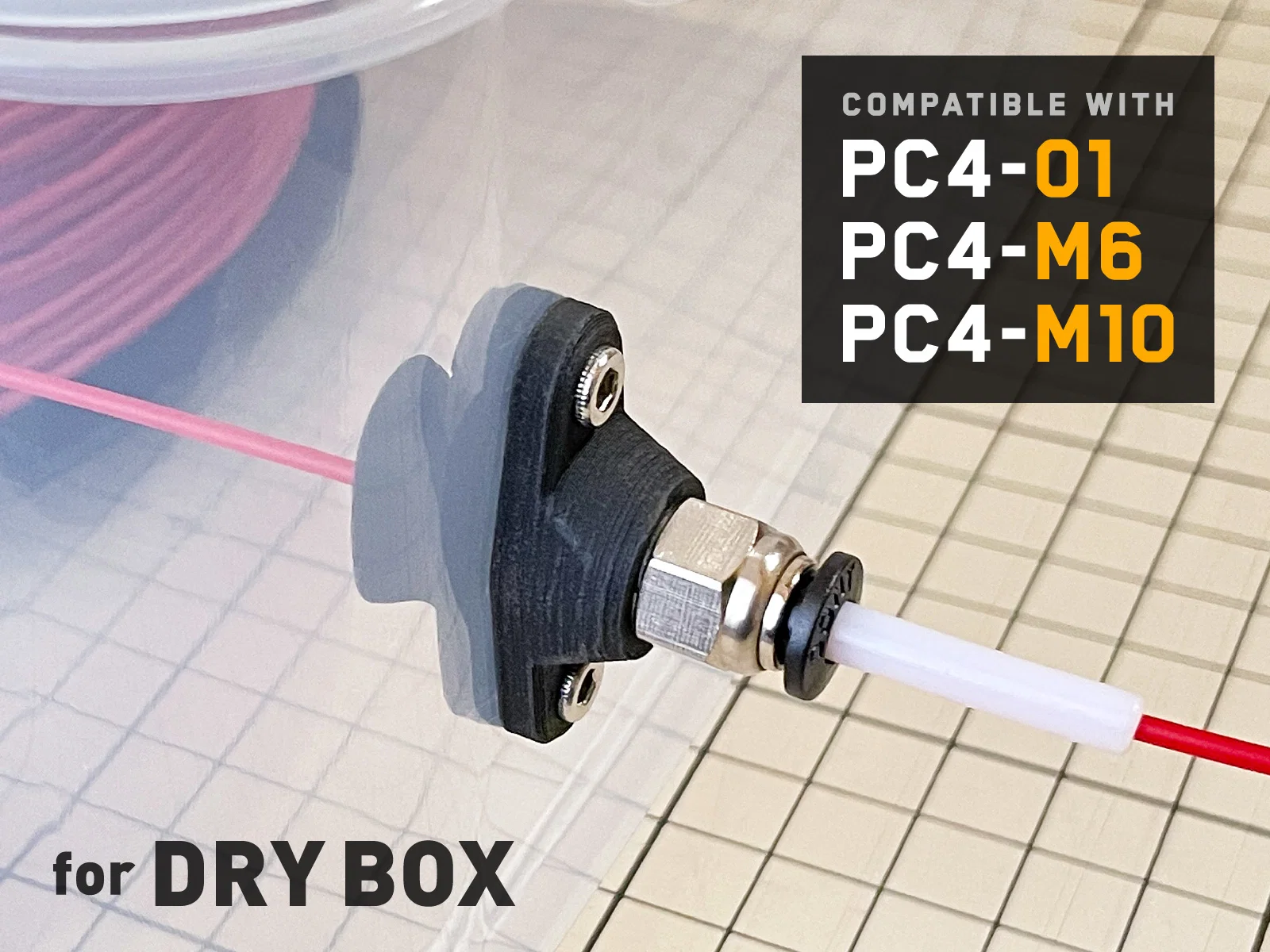

Tương thích 3 loại Fitting

• PC4-01 (1/8)
   ─ Gần giống M10 nhưng không giống nhau. Đường kính ren khoảng 9.5 mm.
• PC4-M6
• PC4-M10

Bill of Materials

• PTFE Tube Fitting ─ x1
• Đai ốc lục giác M3 (hoặc taro) ─ ×2
• Vít M3
   ─ [gắn 0°]  8mm trở lên ×2
   ─ [gắn 20°]  15mm trở lên ×2
   ─ [gắn 30°]  18mm trở lên ×2
   ─ [gắn 40°]  22mm trở lên ×2
