Lưu ý: Máy in của bạn cần được calibrate đúng thì mới in ra chính xác!

Chỉ có 0.05mm sai lệch so với các chi tiết.

31.01.2022 - Đã thêm jig căn Leadscrew, có thể cần test thêm!

RatRig V-Minion alignment tools

Để canh rail vừa khít và chuẩn cho máy, mình thiết kế một bộ tool hỗ trợ canh chỉnh, giúp làm nhanh và dễ hơn nhiều. Các góc được bo tròn khá nhiều để đảm bảo tốc độ in nhanh (đỡ tốn thời gian mà, đúng hông?).

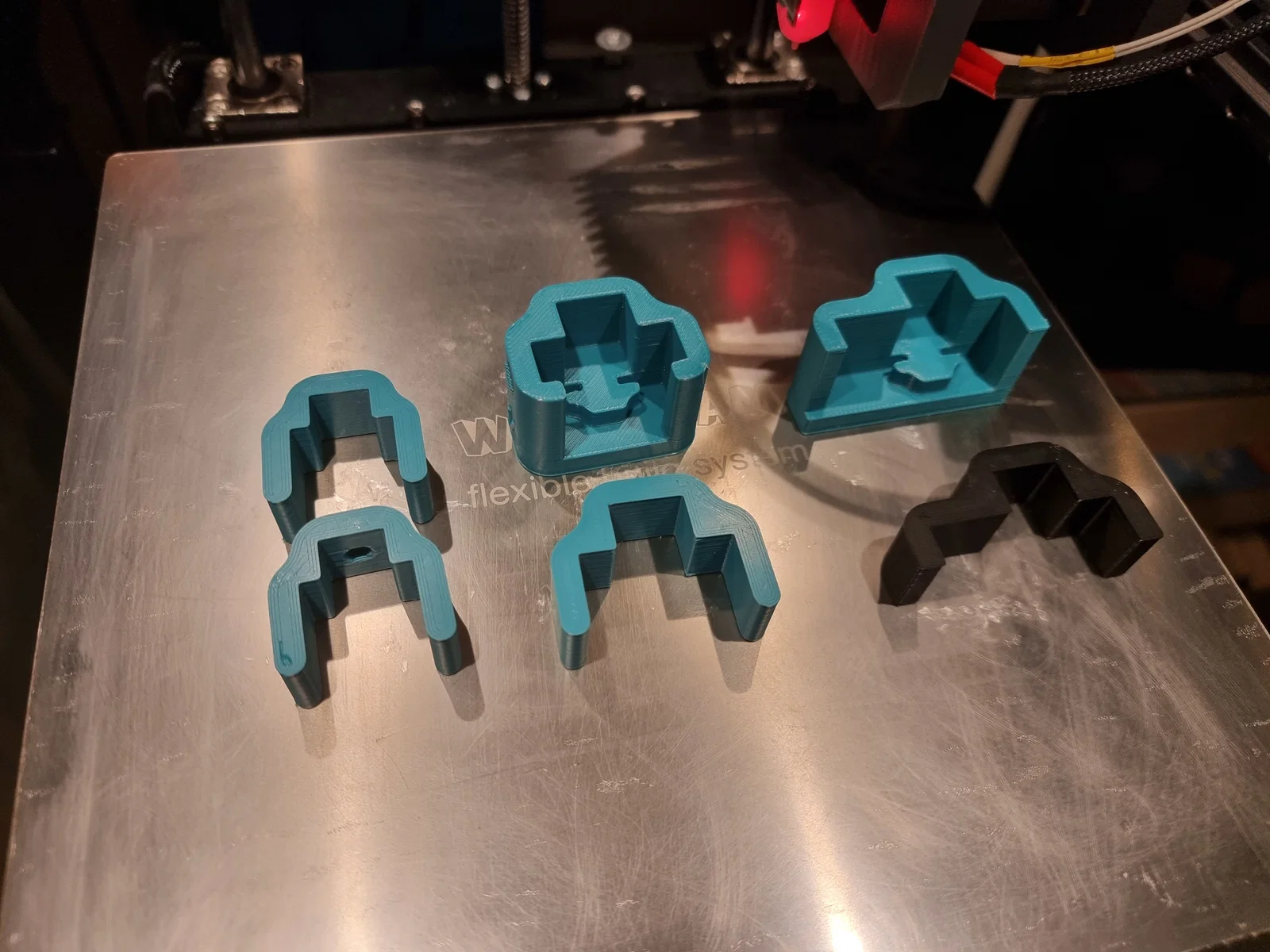

Có 2 phiên bản - có lỗ và không lỗ

Bản có lỗ giúp siết rail mà không cần phải dời jig ra chỗ khác!

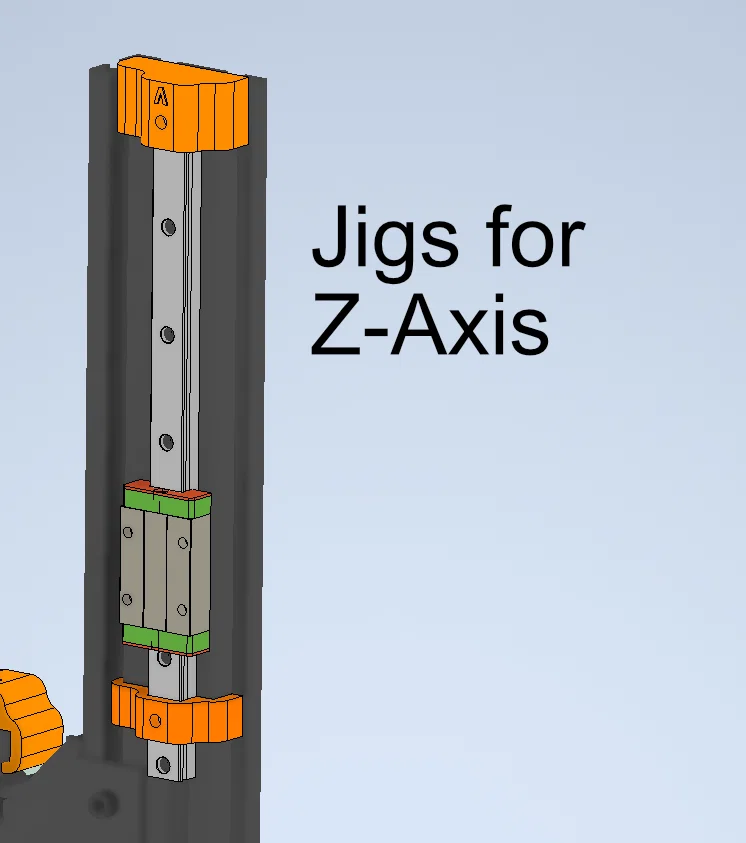

Lắp ráp trục Z

  • 1x 3060MGN15_Alignment_Jig_top.stl
  • 1x 3060MGN15_Alignment_Jig.stl

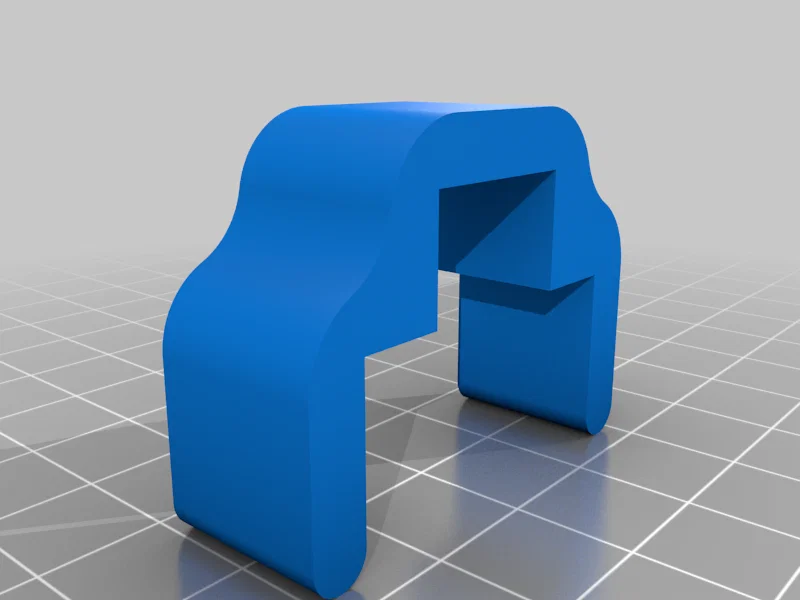

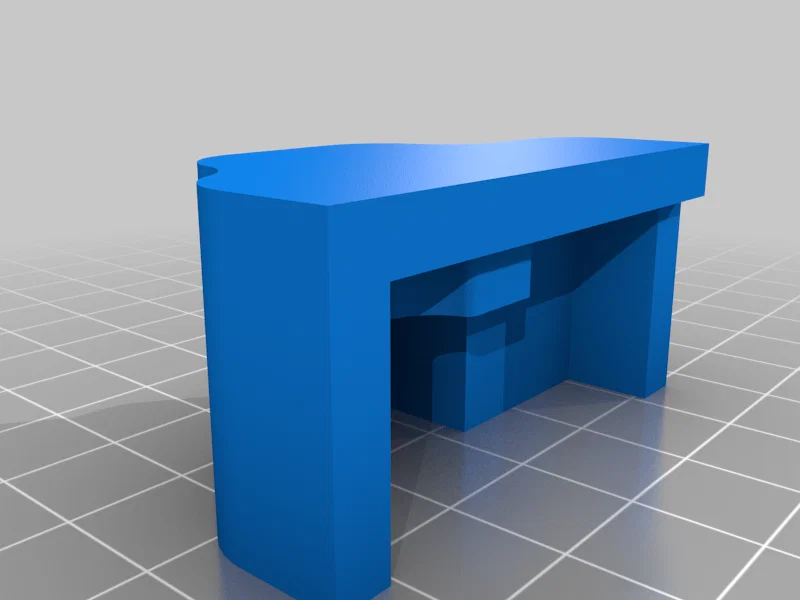

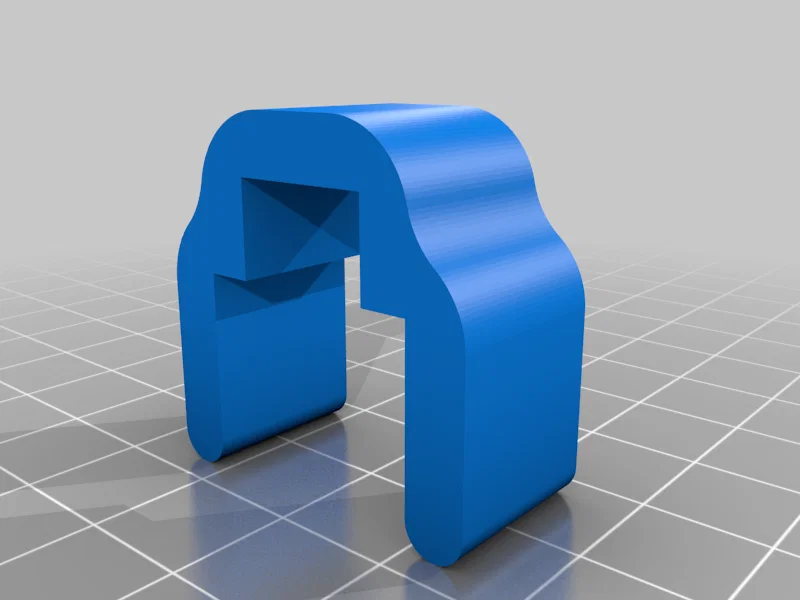

Phần top sẽ gài vào cạnh của nhôm định hình 3060 để cố định rail và đảm bảo đúng offset 5mm như hướng dẫn trong build guide.

  1. Trượt (slide) phần top đã in vào nhôm định hình 3060
  2. Đẩy rail vào (trong lúc vẫn giữ chặt phần đã in).
  3. Việc này sẽ đảm bảo offset 5mm tính từ mặt trên của nhôm 3060 được áp đúng.
  4. Dùng phần còn lại để canh ở phía đối diện

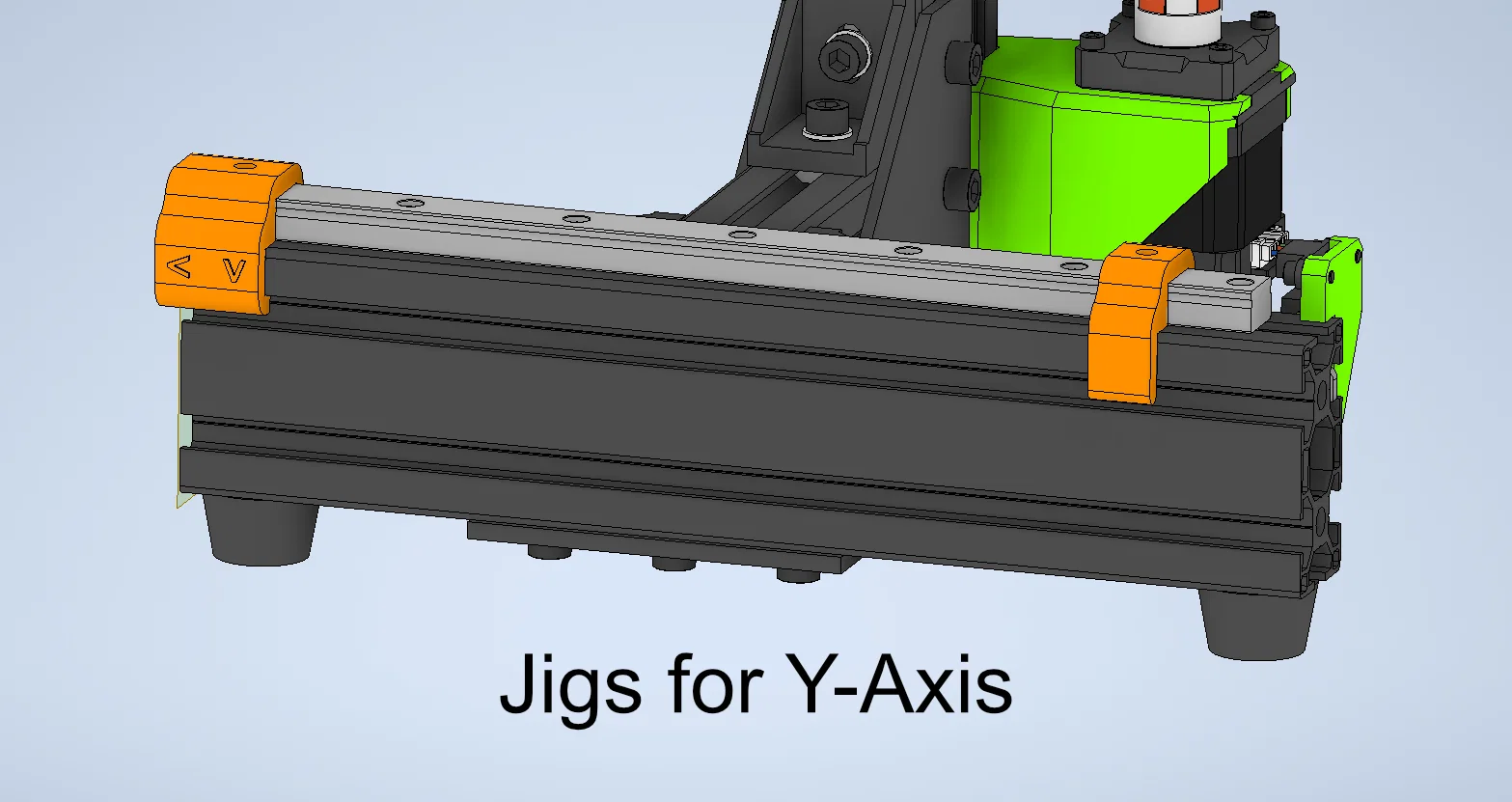

Lắp ráp trục Y

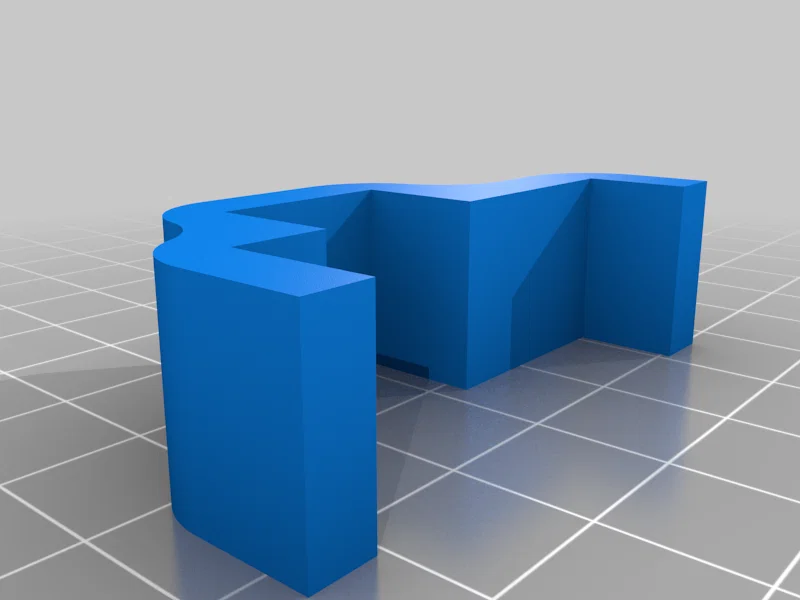

  • 1x 3030MGN15_alignment_jig_top.stl
  • 1x 3030MGN15_alignment_jig.stl

Phần top sẽ gài ở phía đối diện với stepper motor. Sau đó làm y chang như trục Z.

  1. Trượt phần top đã in vào nhôm định hình 3030
  2. Đẩy rail vào (trong lúc vẫn giữ chặt phần đã in).
  3. Việc này sẽ đảm bảo offset 5mm tính từ mặt trên của nhôm 3030 được áp đúng.
  4. Dùng phần còn lại để canh ở phía đối diện

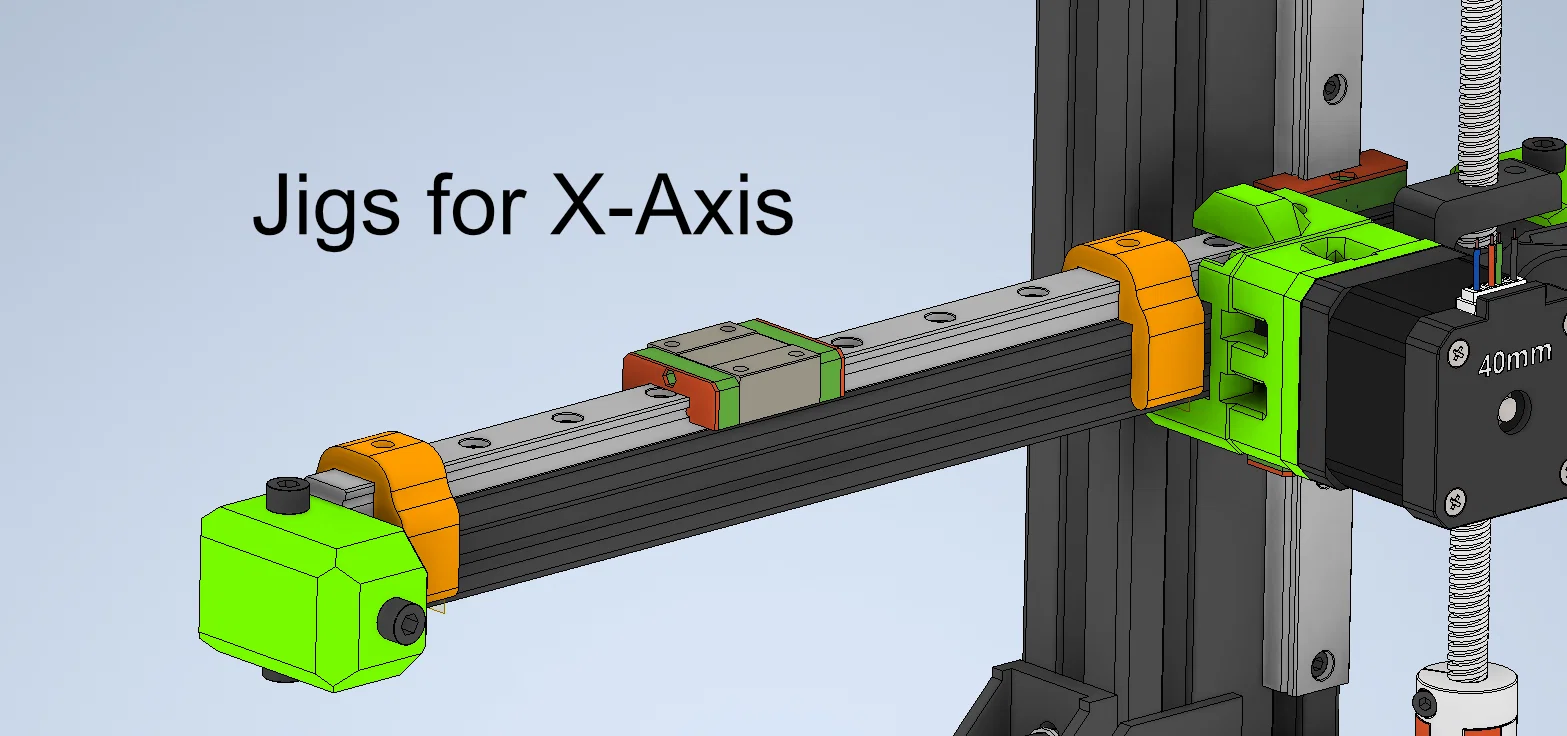

Lắp ráp trục X

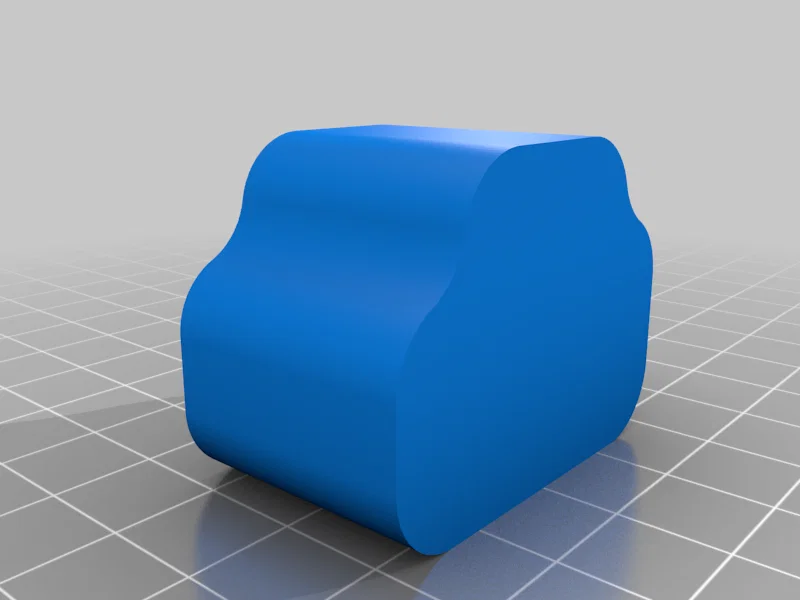

  • 2x 2020MGN12_alignment_jig.stl

Đây là tool canh chỉnh 2020MGN12 dạng tiêu chuẩn. In 2 cái để đặt hai bên của rail. Những phần printed parts khác của V-Minion sẽ đảm bảo offset đúng.

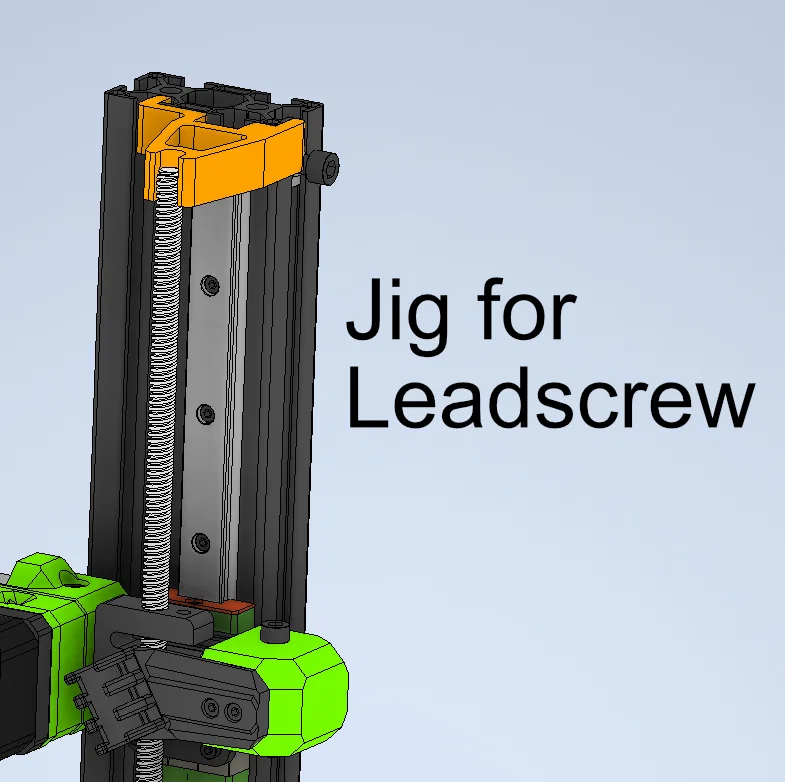

Căn Leadscrew

  • 1x 3060MGN15_V-Minion_alignment_jig_leadscrew.stl

Jig này dùng để canh leadscrew cho đúng. Cách làm tốt nhất là trượt từ phía trên xuống dọc theo rail. Leadscrew nên chạm nhẹ vào jig; cũng có thể chừa một khoảng hở rất nhỏ giữa leadscrew và jig.

Mẹo in:

  • In tất cả không cần support
  • Nhớ chọn nozzle size phù hợp để các góc và chi tiết nhỏ ra đúng kích thước
  • Ví dụ line width: 0.4
  • Layer height: tuỳ bạn, nhưng cần đạt được mốc 5.0mm
  • Tăng infill hơn bình thường để chi tiết in ra cứng cáp, bền (30–50% là đủ)
