Vỏ Orange Pi 5 kèm gá gắn SSD 2.5" ngoài & quạt 40x10

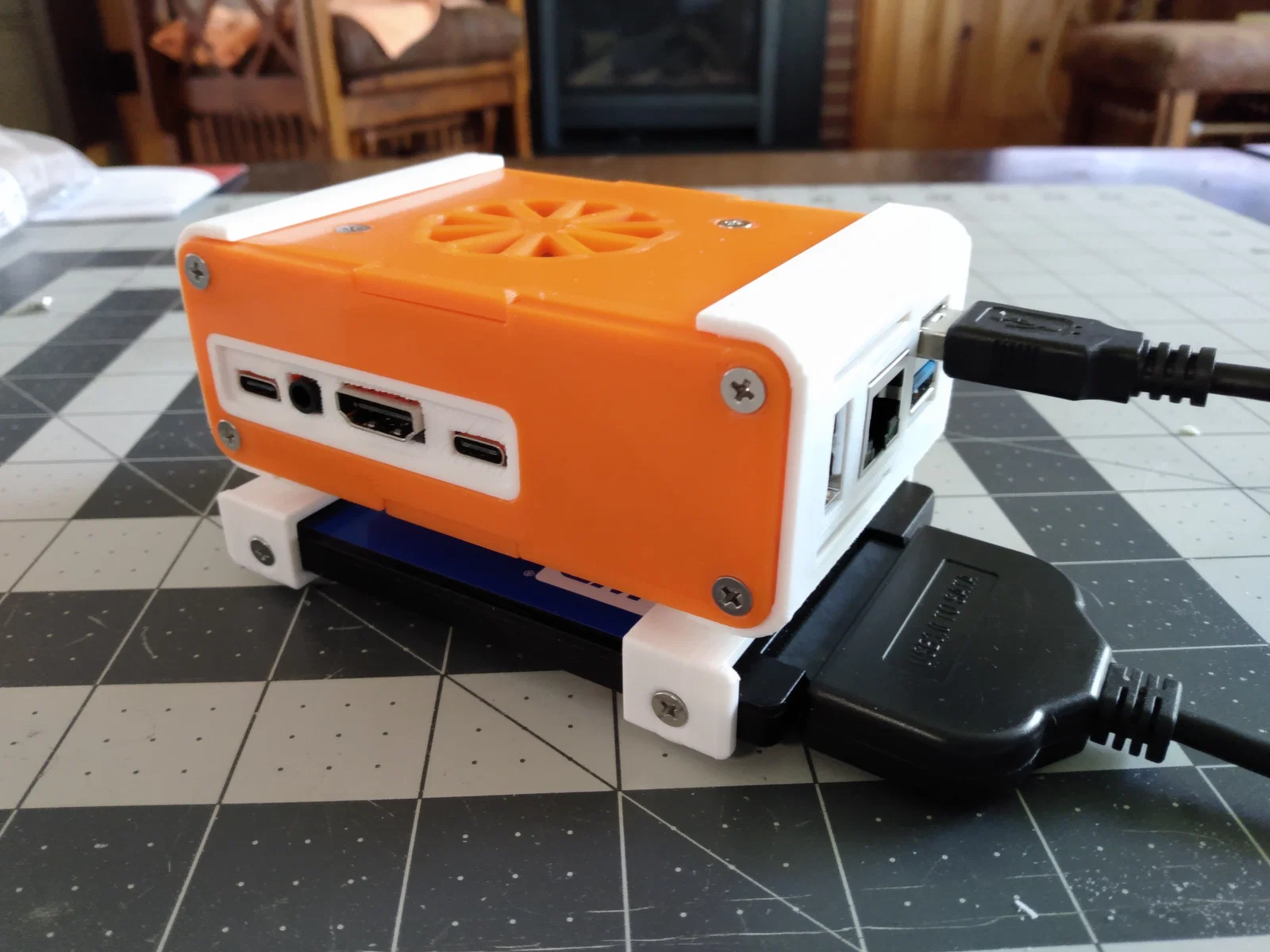

Đây là một vỏ (case) có thể in 3D cho Orange Pi 5.

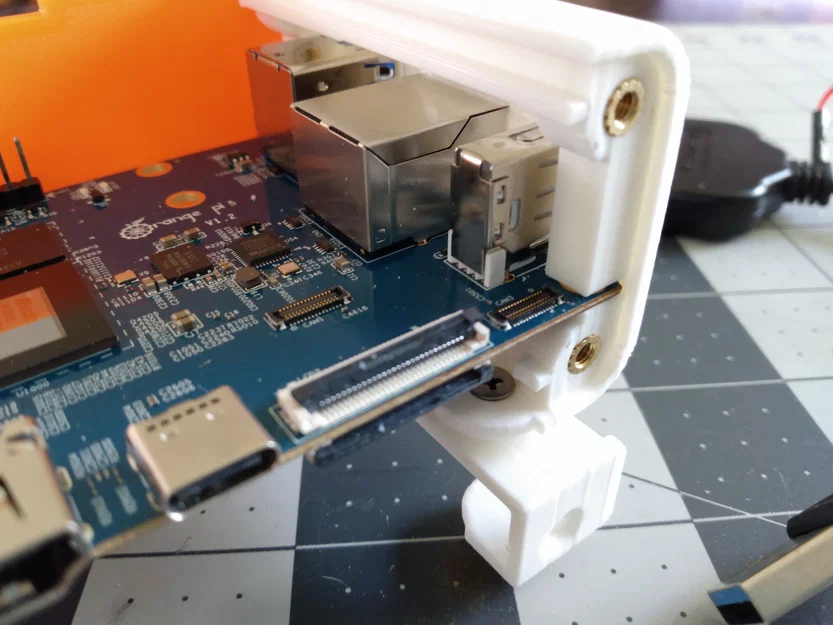

Thiết kế này dự tính lắp bằng ốc M3, dùng kèm heat set inserts (Amazon # B09KZSJS88).

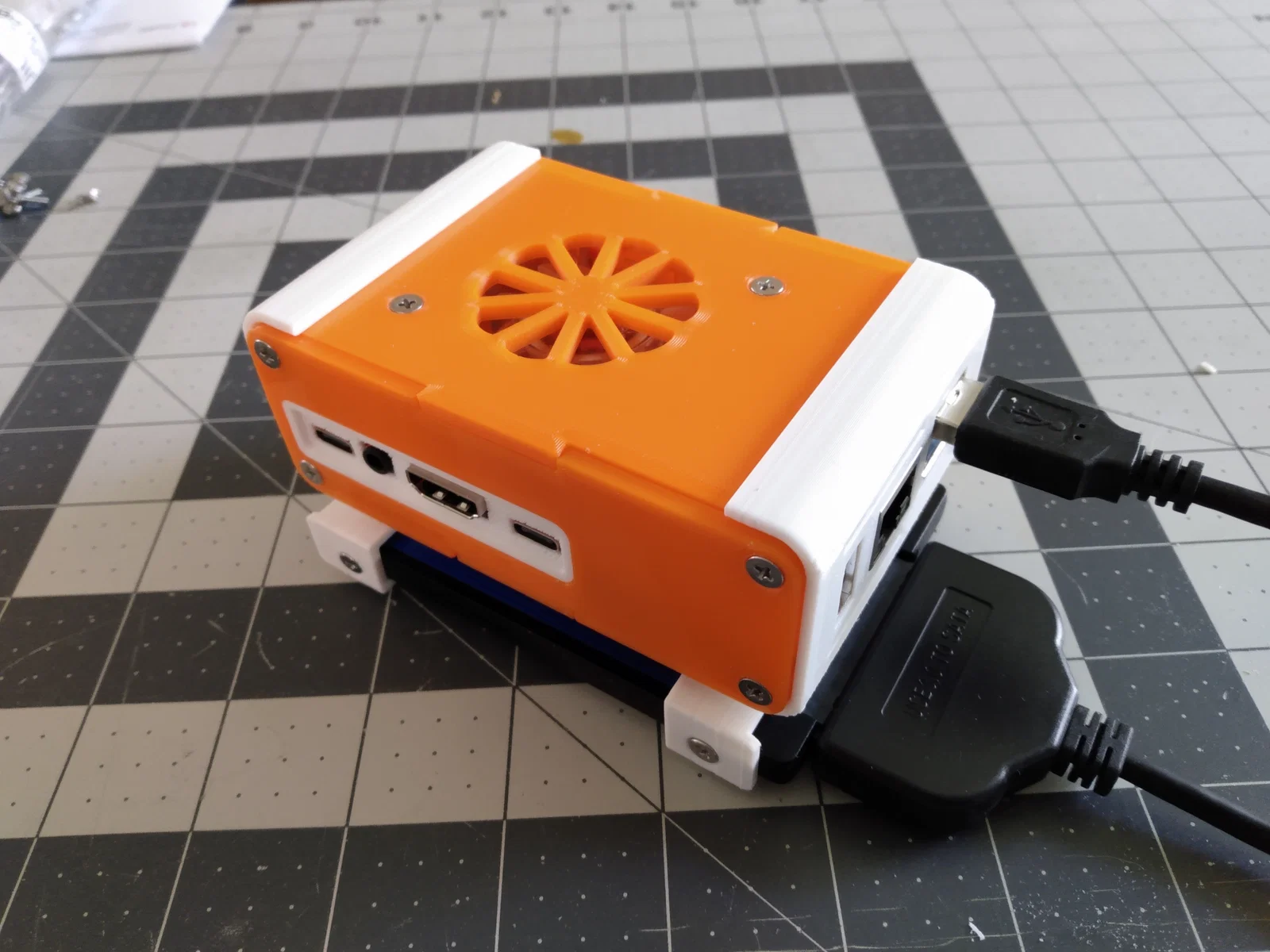

Vỏ này mình làm mỏng/low-profile hết mức có thể.

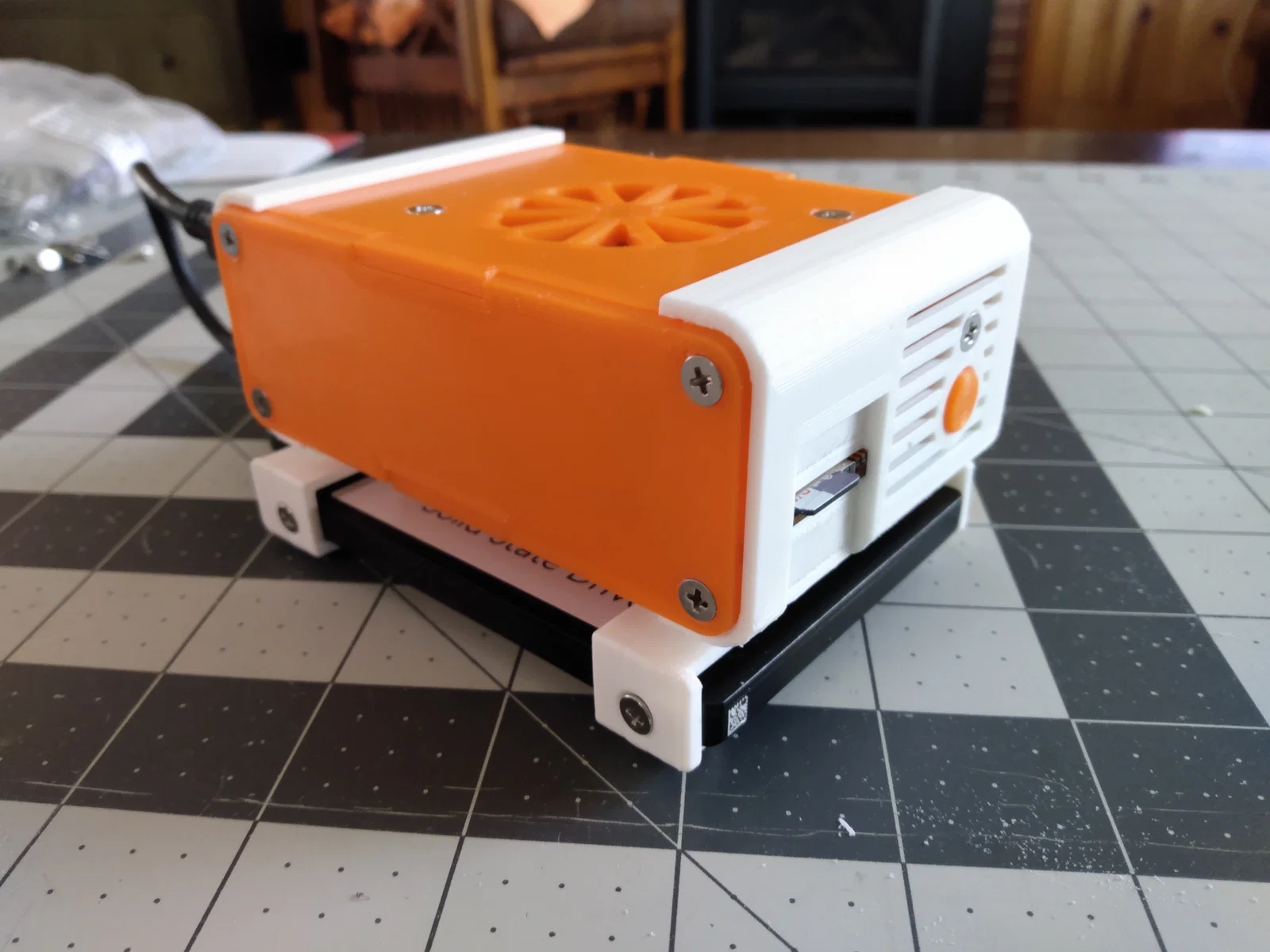

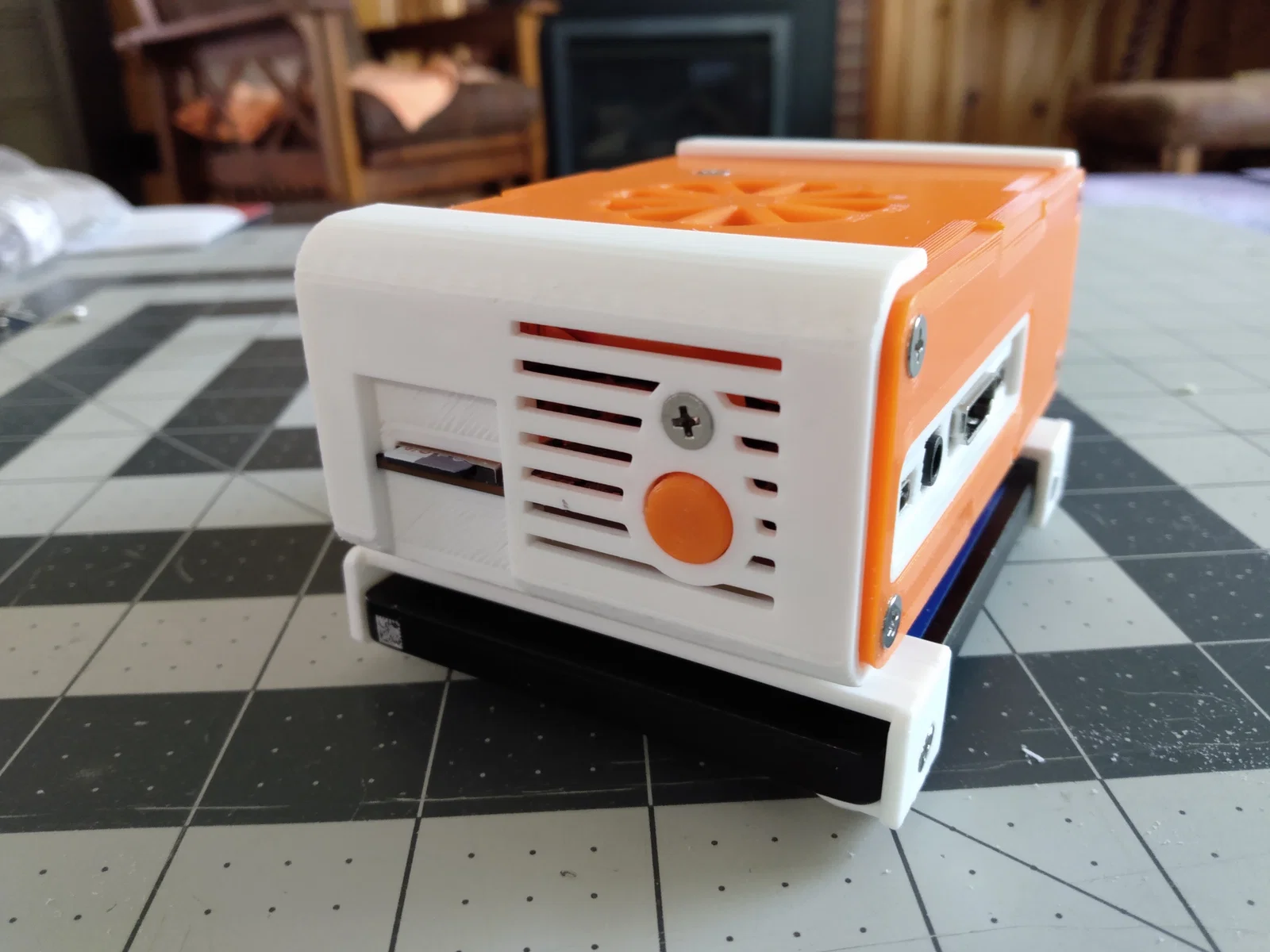

Phía đáy có các thanh ray để giữ SSD 2.5".

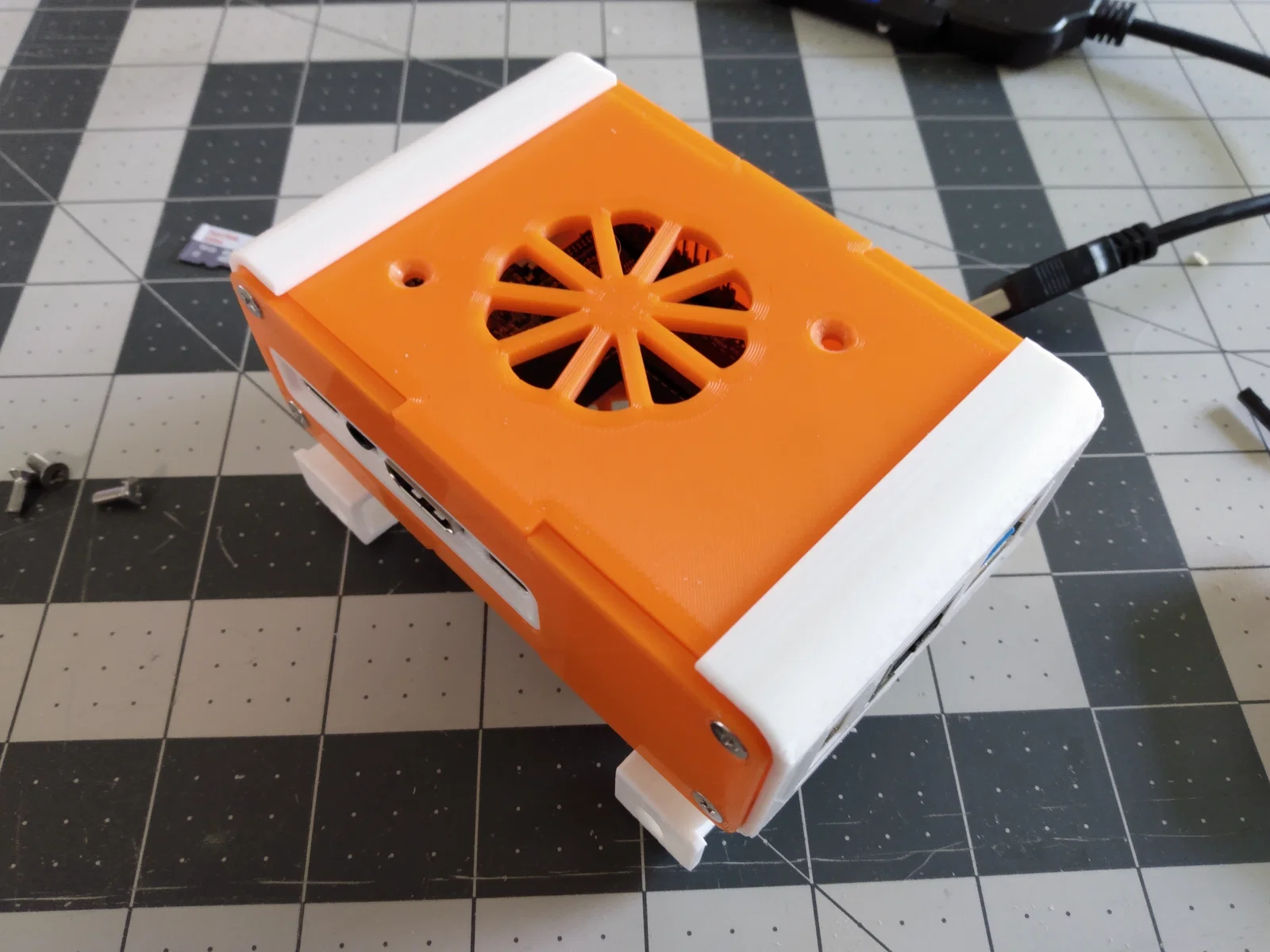

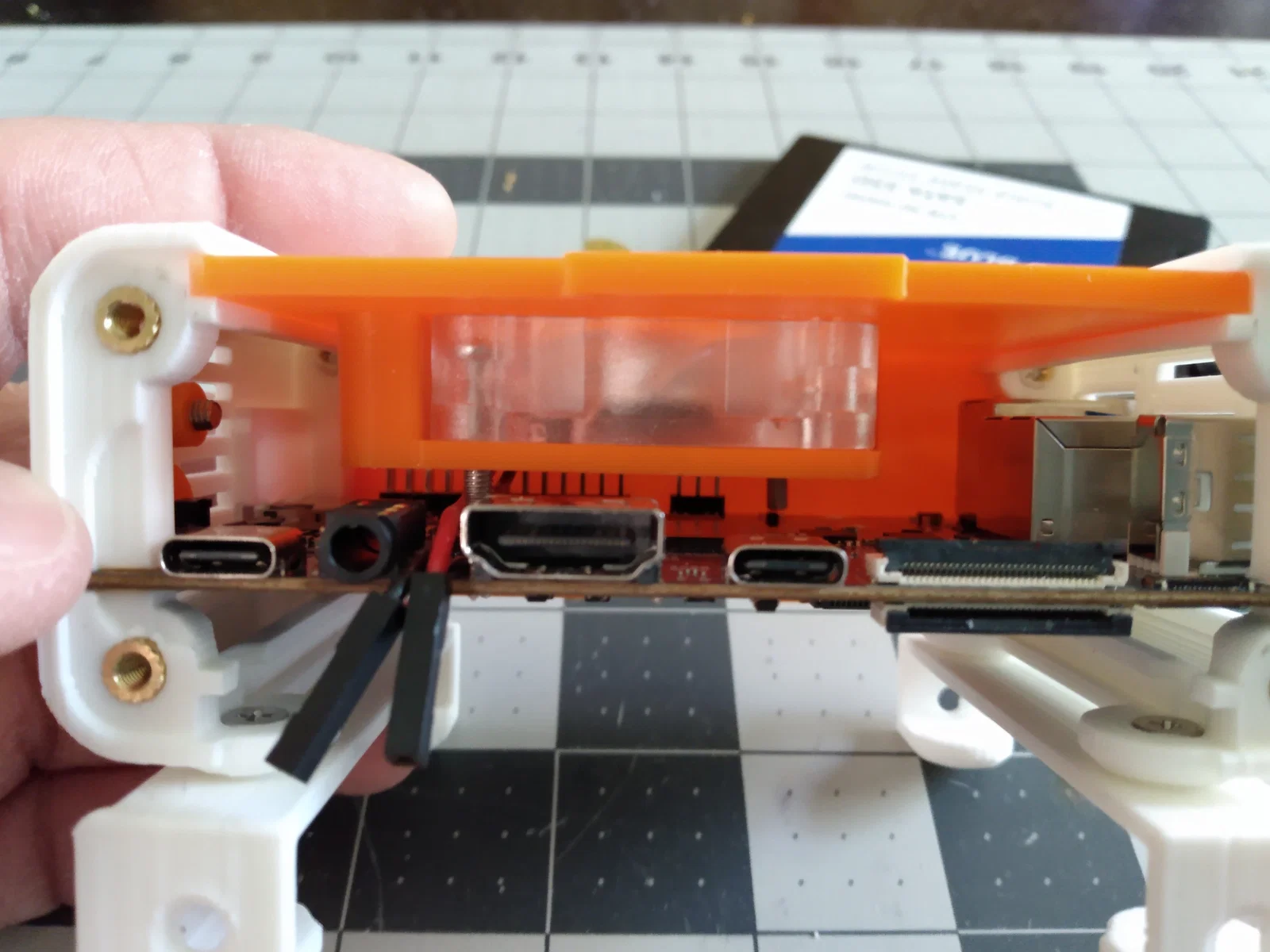

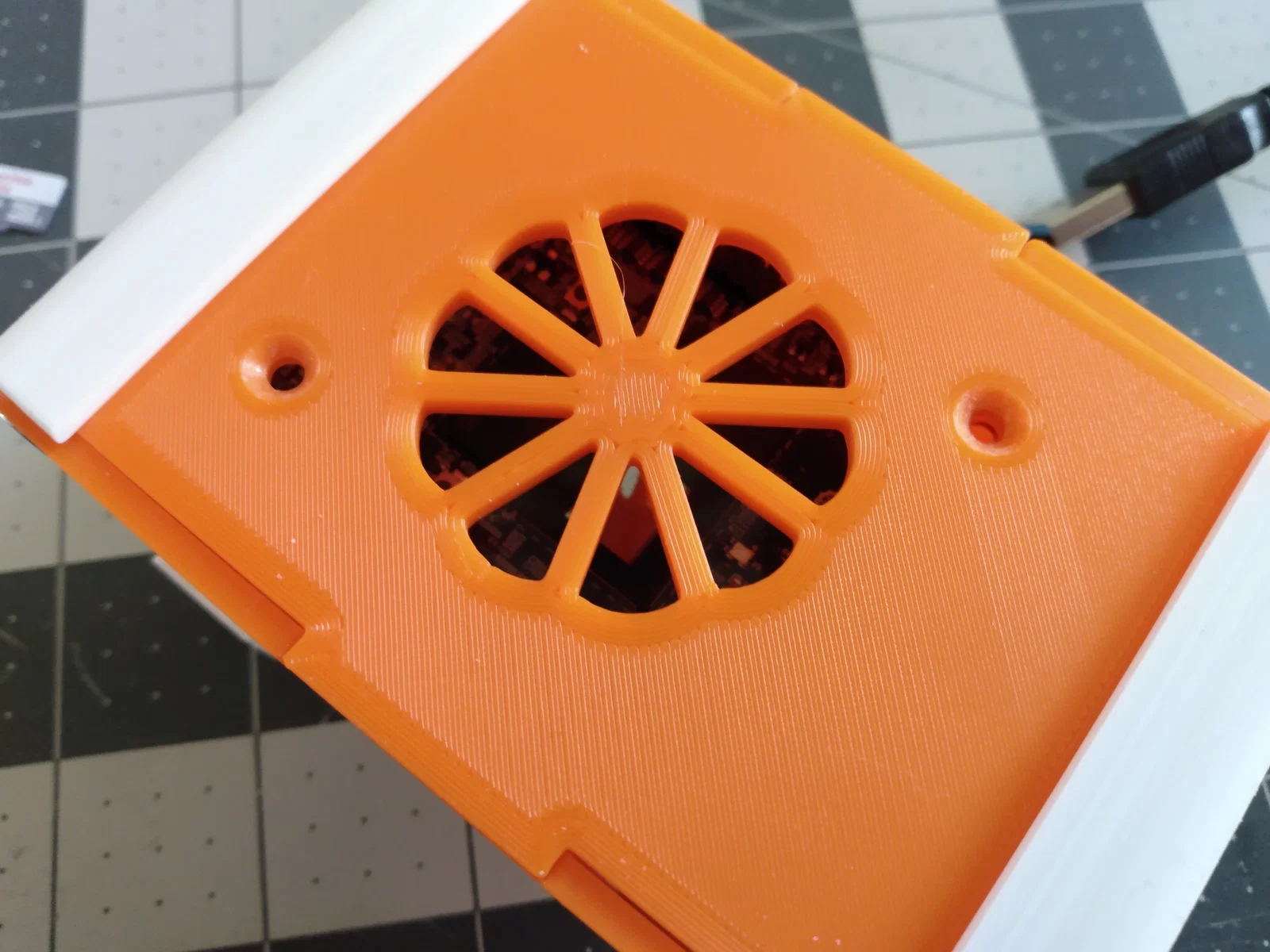

Bản này cũng là low-profile tối đa theo “form” case mình hay làm. Quạt đặt khá sát board. Heatsink cao hơn 7mm có thể sẽ không vừa.

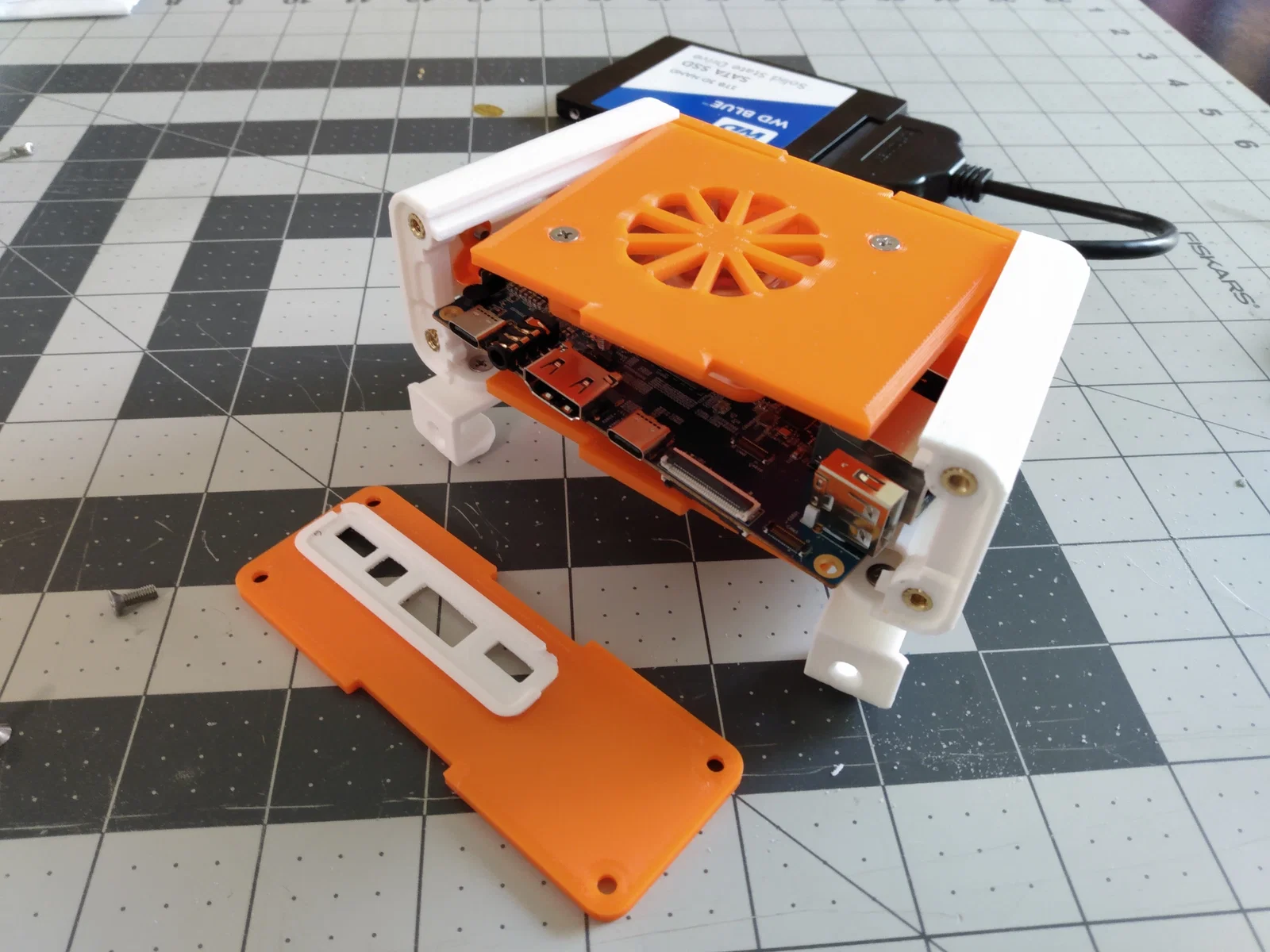

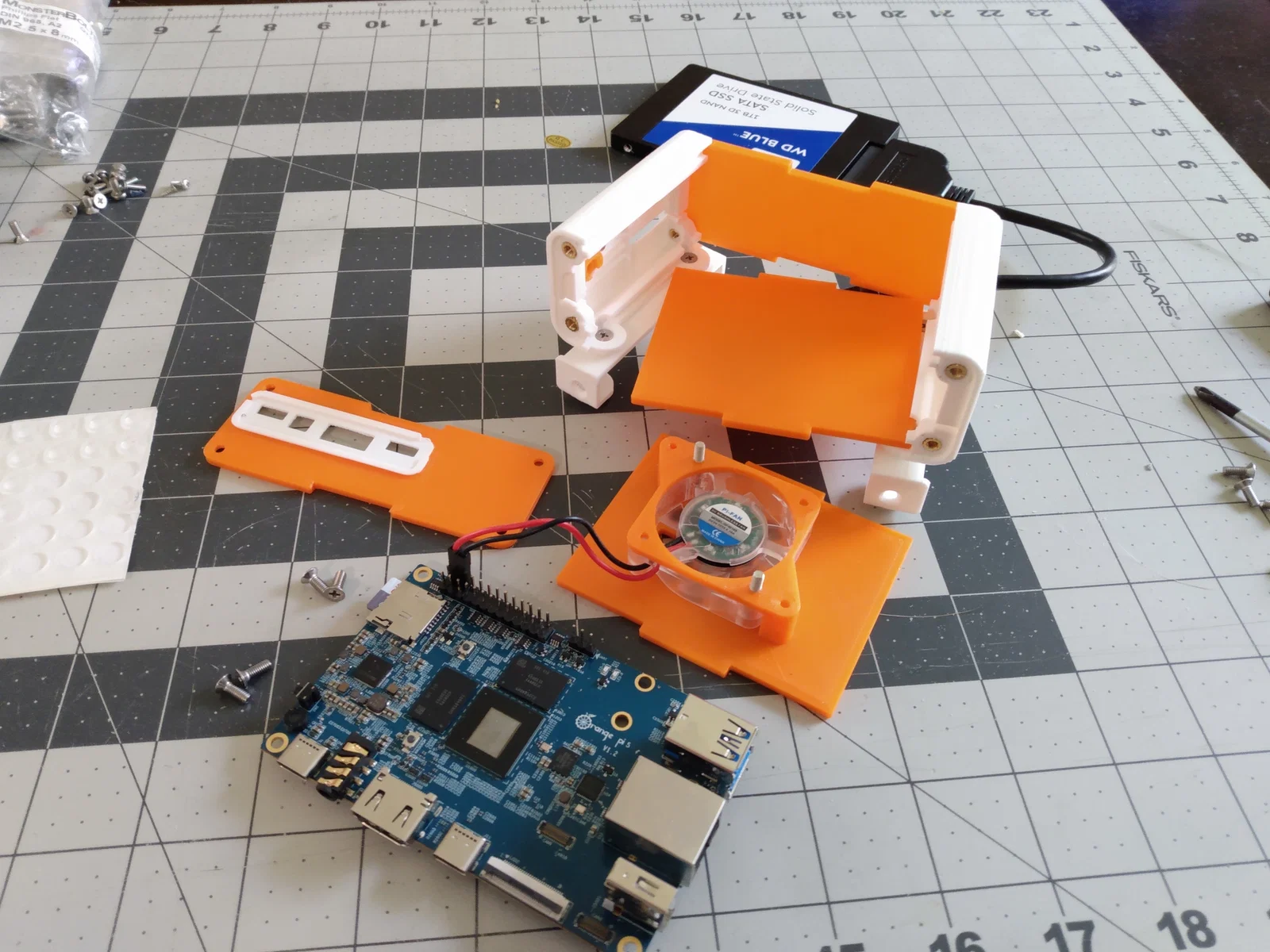

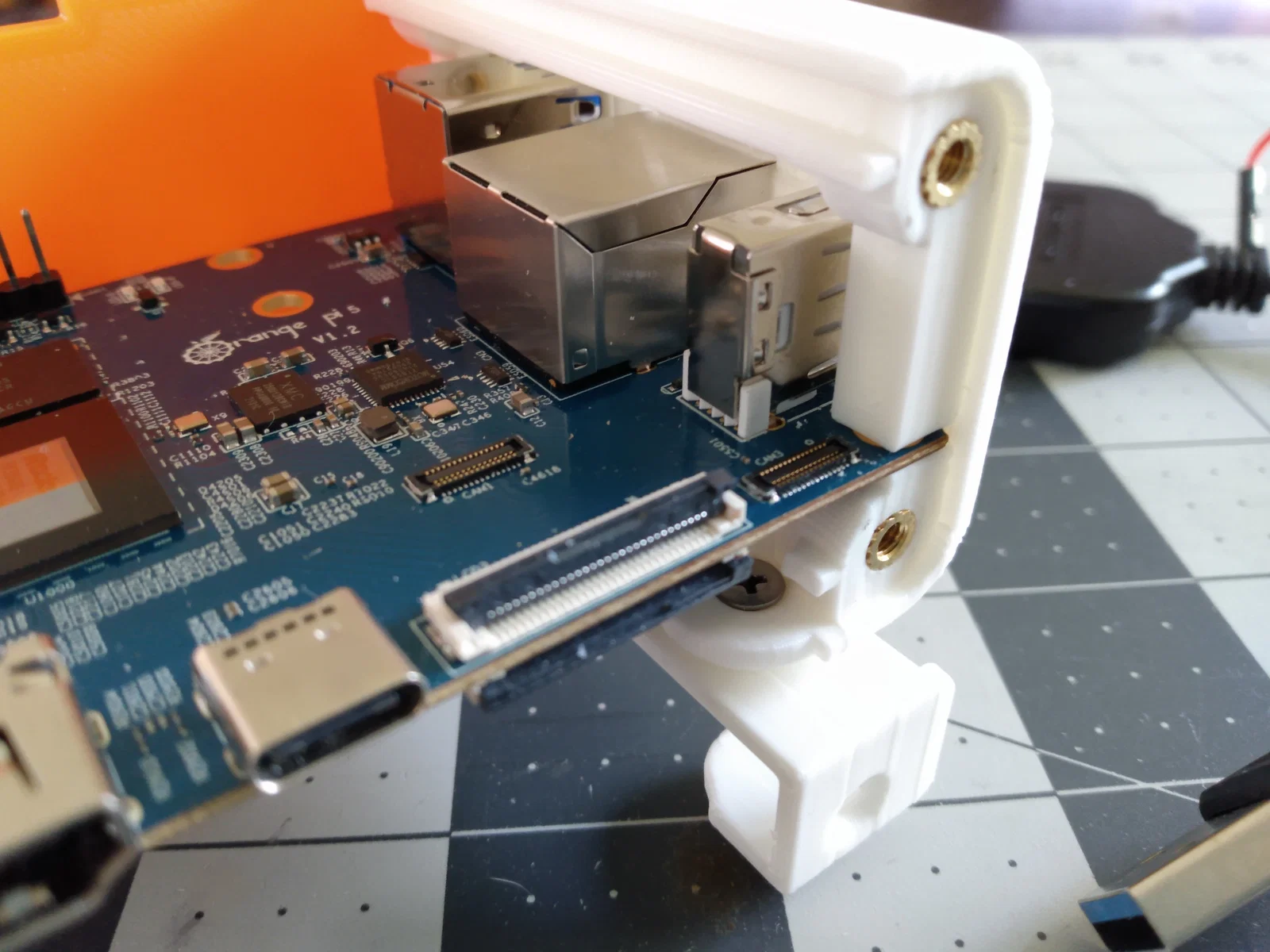

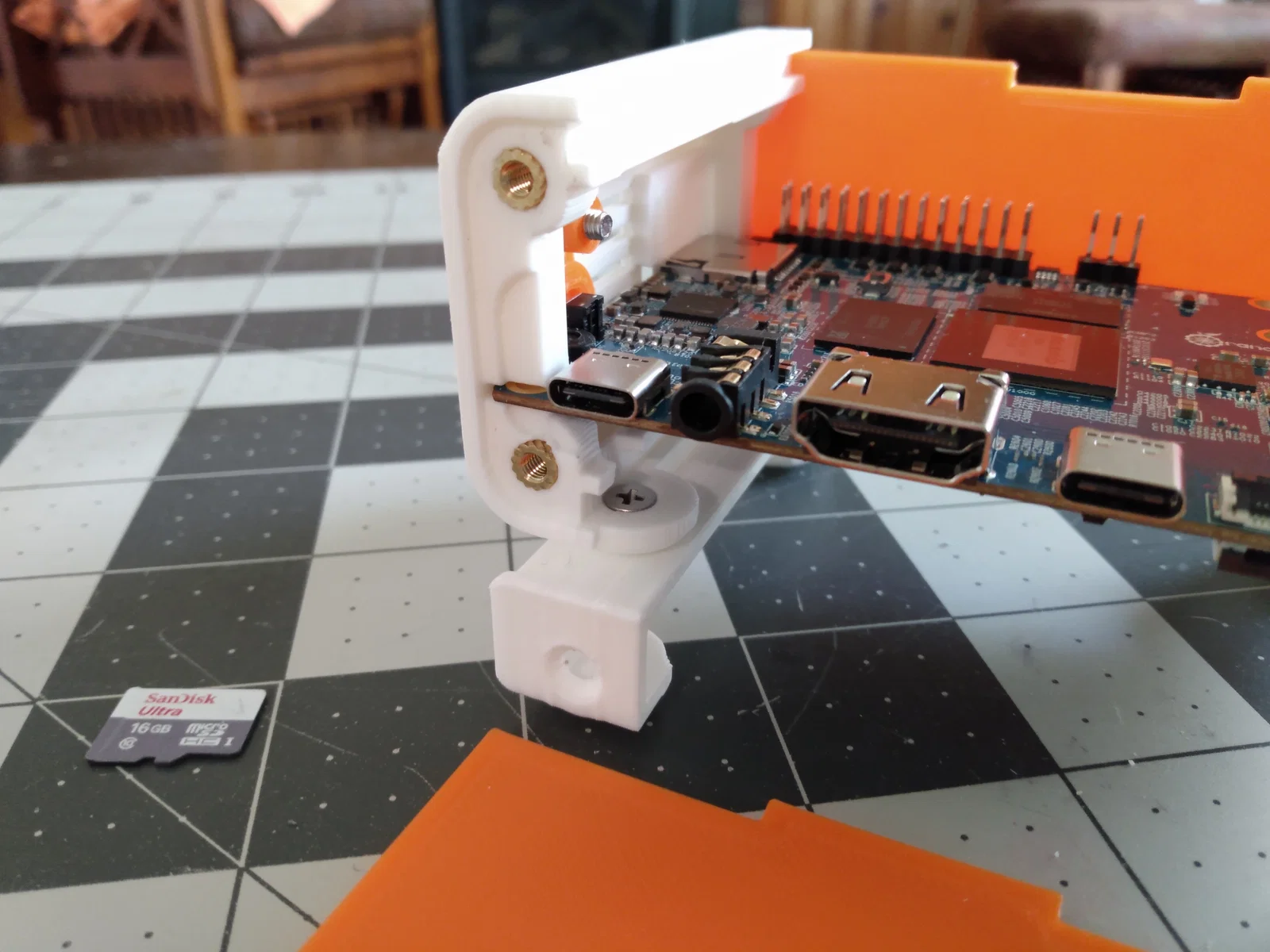

Ngoài ra tấm nắp trên hơi lỉnh kỉnh khi lắp, vì nó không thể trượt vào từ phía GPIO; và việc cắm dây quạt vào GPIO khi board đã nằm trong case thì… hơi chật.

Case dùng được, nhưng vẫn đang trong quá trình hoàn thiện. Đây là lần lặp thứ hai của prototype đầu tiên.

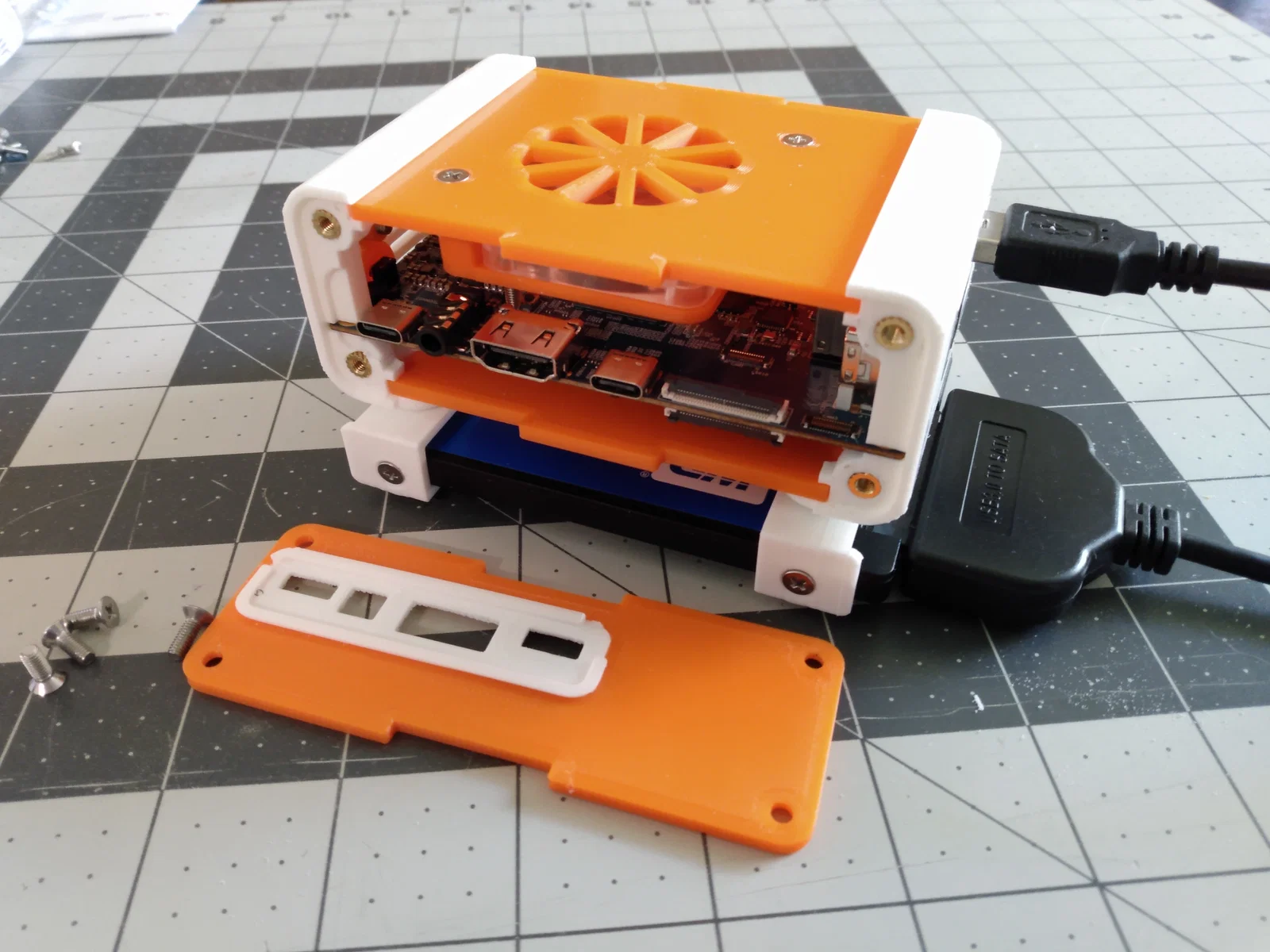

Phần nắp trên, đáy, mặt HDMI và mặt GPIO của vỏ có thể cắt laser từ mica (acrylic) hoặc gỗ dày 3mm.

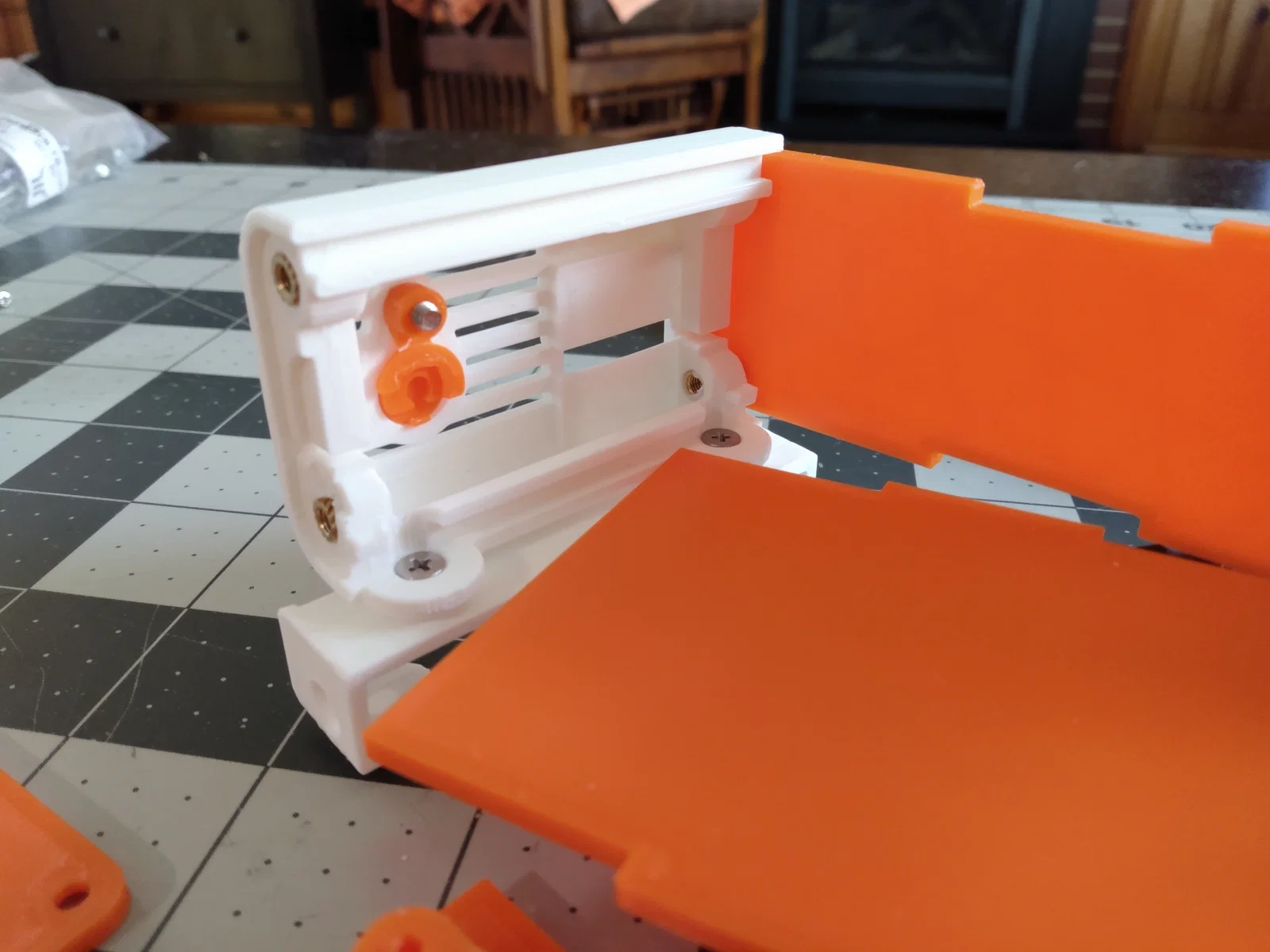

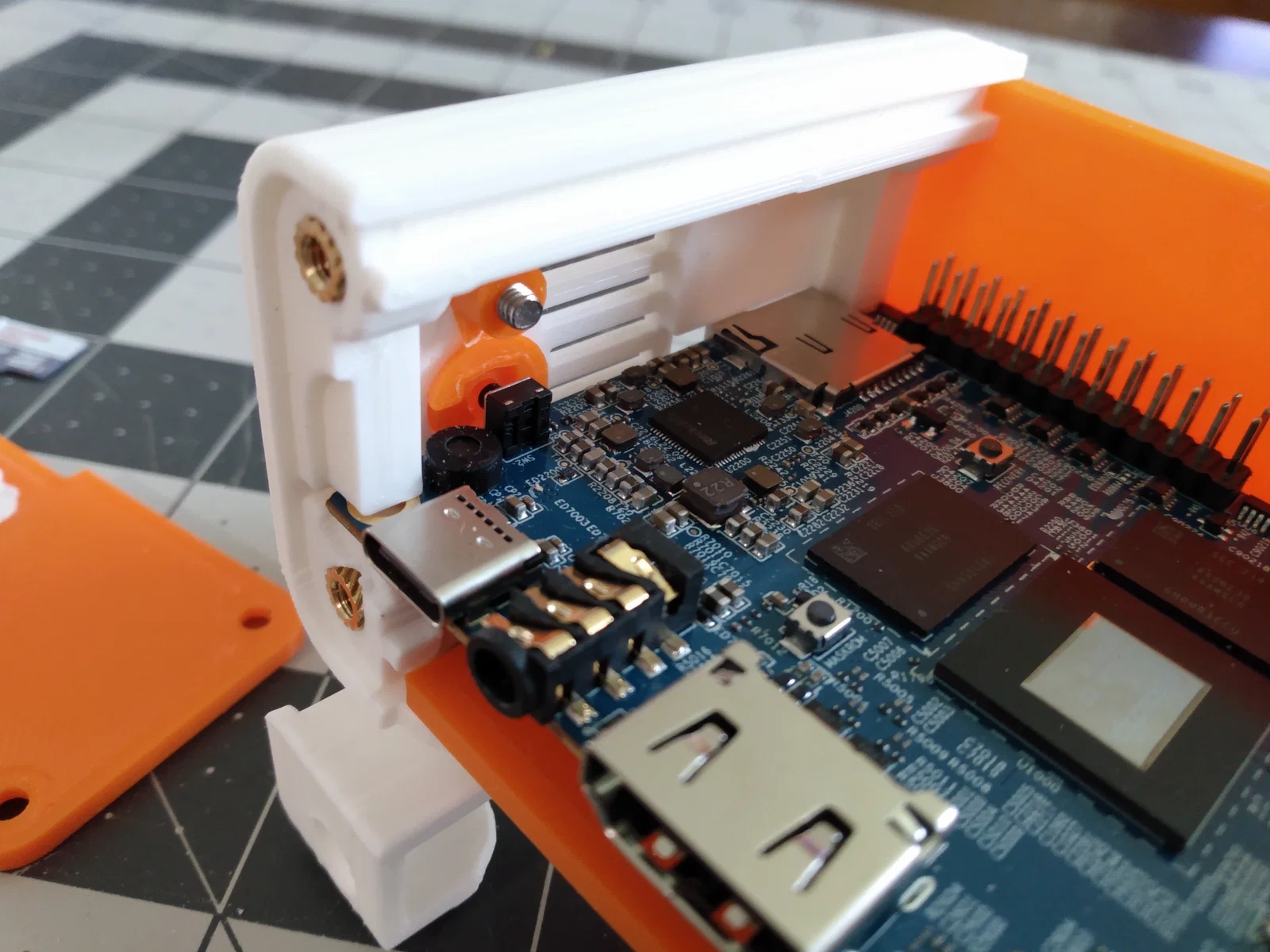

Nút nguồn hoạt động rất ổn, nhưng đôi lúc bị cấn khi đưa board vào case; lúc đó các vân layer của nút cọ với vân layer của case nên hơi kẹt. Dùng móng tay xoay nhẹ nút một chút là hết.

Mấy chỗ này chắc mình sẽ chỉnh trong phiên bản sau.
