PLLY - Parametric Pulley (Pulley thay thế dạng tham số)

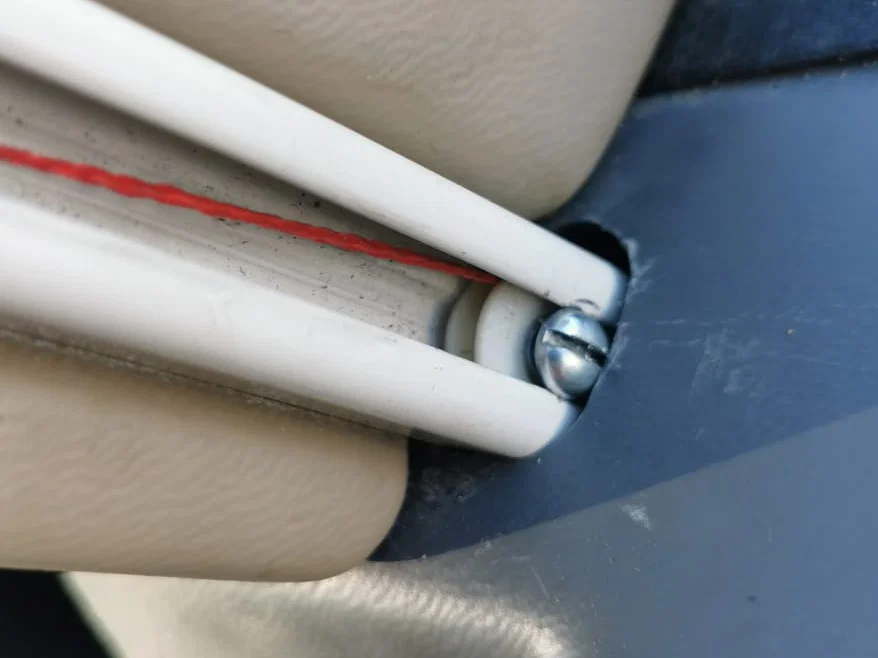

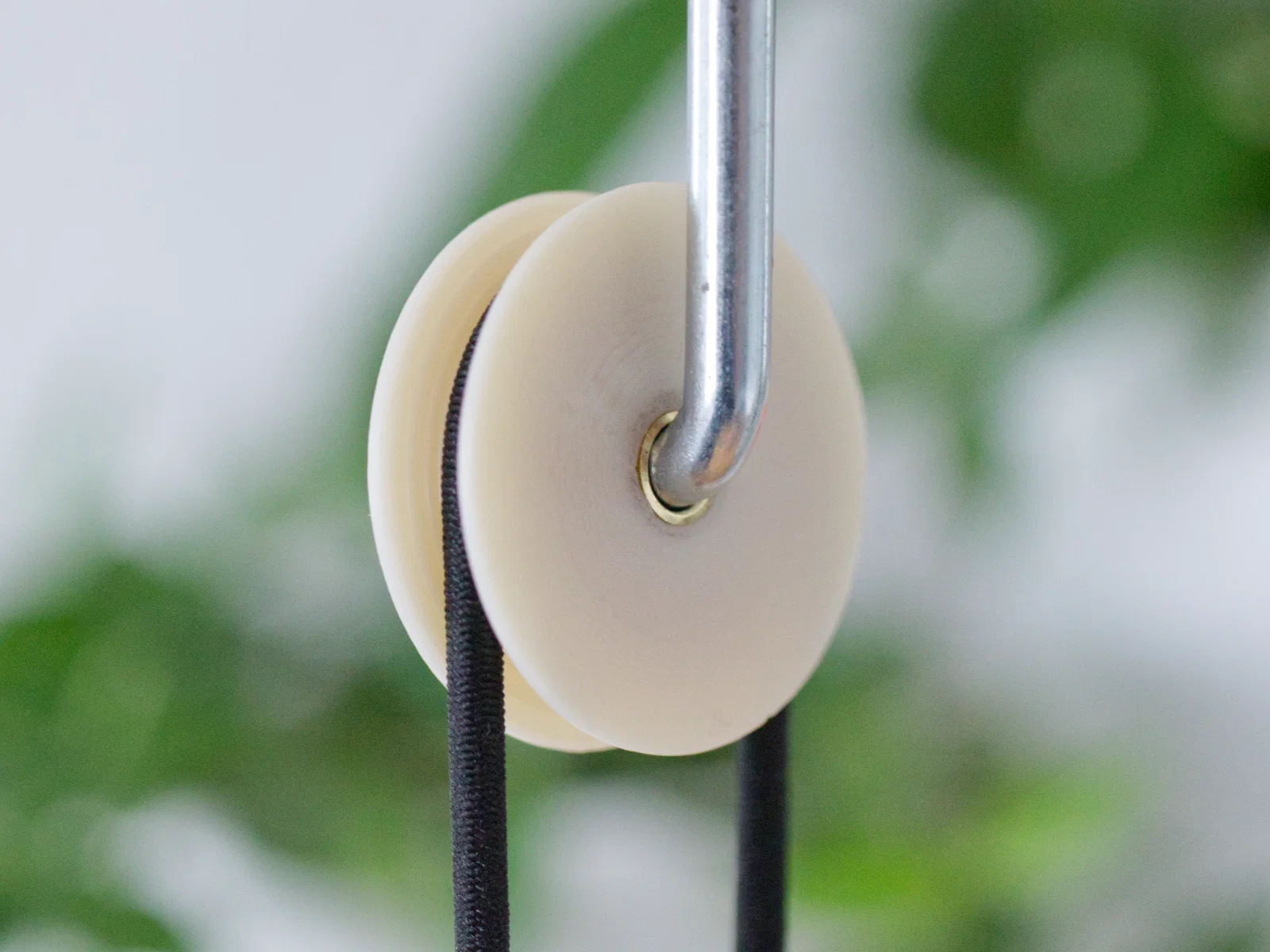

Đây là một mẫu pulley thay thế dạng generic, chịu tải tốt một cách bất ngờ khi kết hợp với một ống lót (sleeve) kim loại. Nó là giải pháp sửa nhanh cho các pulley dây bị mòn dùng trong dù che (parasols), rèm cửa (window blinds) và các đồ dùng hằng ngày tương tự.

Phần cứng cần thêm

• Keo CA (CA Glue) để dán nối phần trên và phần dưới.

Tùy biến (Customization)

Cách dễ nhất để ra đúng kích thước bạn cần là tải file Fusion 360 đi kèm và chỉnh các custom properties theo yêu cầu. Xong rồi export bằng “Save as Mesh” (nhấp phải vào root node).

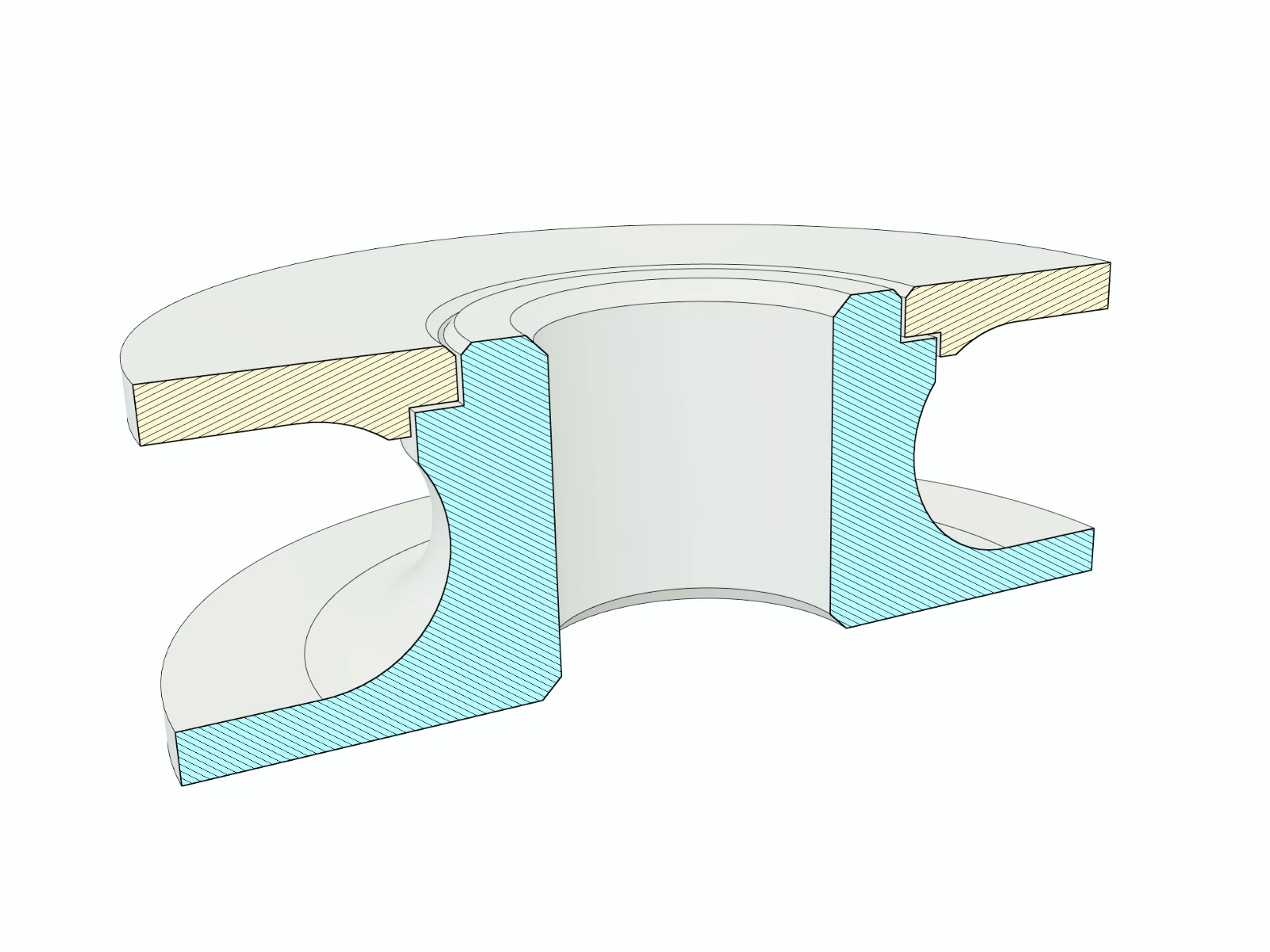

Nếu bạn muốn thiết kế lại trong phần mềm CAD khác, có thể tham khảo phần này: pulley là một khối quay (revolute) quanh trục giữa, dùng sketch bên dưới. Nhớ cắt bỏ phần cung tròn tại ngưỡng overhang bạn in được, ví dụ 50 deg. Trong thiết kế của mình, mình nối tiếp phần cung tròn từ phía còn lại của pulley cho tới khi bề rộng đường “chạm” tới đường kính nozzle 0.4mm. Đây không phải bề mặt chịu tải, nhưng nhìn gọn hơn.

Áp dụng offset cho các bề mặt lắp ghép (mating faces) không quan trọng để đồ in có thể ráp lại dễ dàng về sau.

Hướng dẫn in (Print Instructions)

Khi import dưới dạng một file *.stl, model cần được “Split to objects” (ở giữa phía trên trong Plater view của Prusa Slicer). Đặt cả hai phần nằm trên đúng mặt ngoài tương ứng của nó.

Chọn vật liệu (Material Choice)

Tới giờ mình in tất cả các bản của thiết kế này bằng Prusament ASA (Natural) vì độ cứng, chịu nhiệt và độ ổn định tổng thể. PETG cũng có thể dùng và thậm chí có lợi thế là dẻo hơn (ductility cao hơn). Mình khuyên là đừng dùng PLA vì nhiệt độ chuyển thủy tinh (glass transition temperature) thấp, nhất là cho ứng dụng trong xe hoặc chi tiết bị nắng chiếu trực tiếp, dễ nóng lên hơn 60°C.

Tùy chọn slicer (Slicer Options)

Mình đề xuất in với 100% infill, ít nhất 3 perimeters và 0.2 mm layer height. Về seam position, bạn cứ chọn kiểu nào cho đường seam ít lộ nhất với máy/thiết lập của bạn. Trên Prusa MINI+ của mình thì “Nearest” là ổn nhất.

Lắp ráp (Assembly)

Nhớ test-fit đồ in trước! Khi đã hài lòng với dung sai, tháo ra rồi dùng tăm hoặc vật tương tự chấm một ít keo siêu dính (super glue) lên gờ. Ép hai phần lại với nhau và chờ keo khô.

Biến thể: Ống lót đồng (Brass Sleeve)

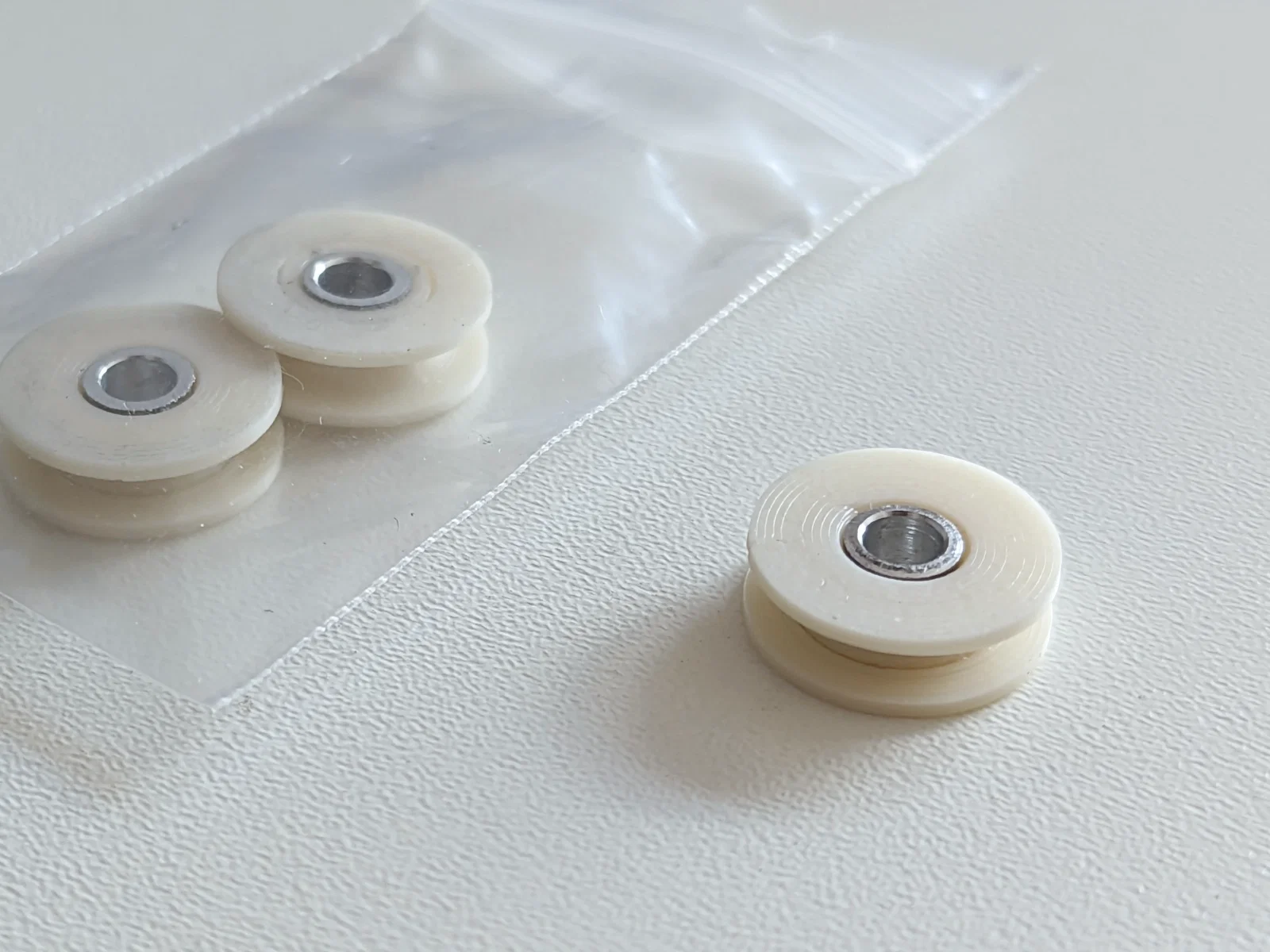

Bản không có sleeve chắc chắn làm nhanh hơn và dùng ngay, không cần thêm phần cứng hay công đoạn gì. Nhưng dùng ống đồng hoặc ống nhôm có thể tăng tuổi thọ pulley thêm vài năm.

Vì mục đích này, mình thường để sẵn một bộ ống đồng cỡ 3, 4, 5 và 6 mm. Với một pipe cutter nhỏ, mũi vát mép (chamfering bit, drill bit / reamer), một ít giấy nhám và một đồ kẹp làm từ hai cái washer, ê-cu lục giác (hex-nut) và ốc/vít (screw), bạn có thể biến món in của mình thành một món thay thế gần như “hàng zin”.

Cắt và lắp ống lót (Cutting and Inserting the Sleeve)

1. Dùng giấy nhám thô tạo nhám bề mặt bên ngoài của ống
2. Dùng bút lông quét một lớp mực có thể cạo được lên bề mặt ống. Dùng thước cặp (calliper) chỉnh theo bề rộng pulley bạn muốn, rồi đánh dấu khoảng cách từ đầu ống
3. Canh dấu với pipe cutter và bắt đầu cắt. (Quan trọng là cắt nhiều lượt nhẹ để giữ ống vẫn tròn)
4. Xỏ một washer và ống lót vào một con screw, luồn qua pulley rồi dùng thêm một washer và một cái nut để làm kẹp đơn giản
5. Tùy chọn: chấm một ít super glue lên bề mặt kim loại trước khi nhét vào
6. Dùng chamfering bit để loại bỏ ba via (burr) nếu có
