Trumpet Valve Guide (Cữ dẫn van kèn trumpet)

Trumpet Valve Guide làm cho kèn trumpet J. Michael, có thể cũng hợp với một số hãng khác.

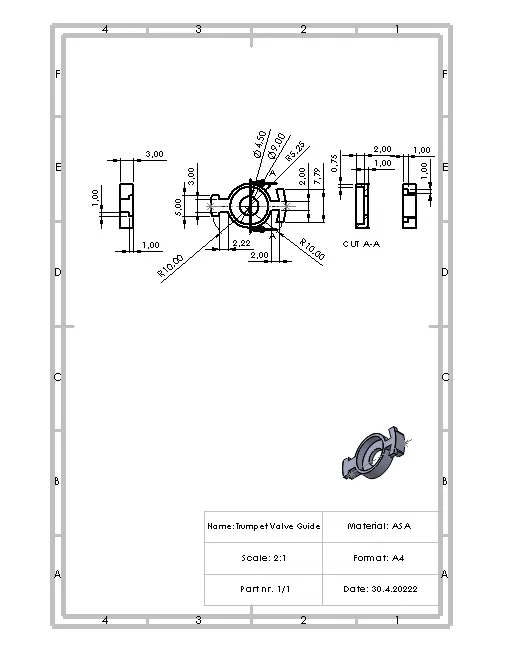

Mình không tìm được món linh kiện phù hợp để mua, nên tự đo và thiết kế một cái đáp ứng đúng nhu cầu. Trong file có kèm bảng kích thước (dimension sheet) để bạn đối chiếu xem có phù hợp với kèn của bạn không.

Mình cũng đã thử xem vật liệu nào đủ dùng cho ứng dụng này và nhận ra chỉ ASA hoặc ABS mới đủ độ bền, để khi bạn xoay valve bên trong kèn thì nó không bị gãy. Mình không khuyến nghị in bằng PLA.

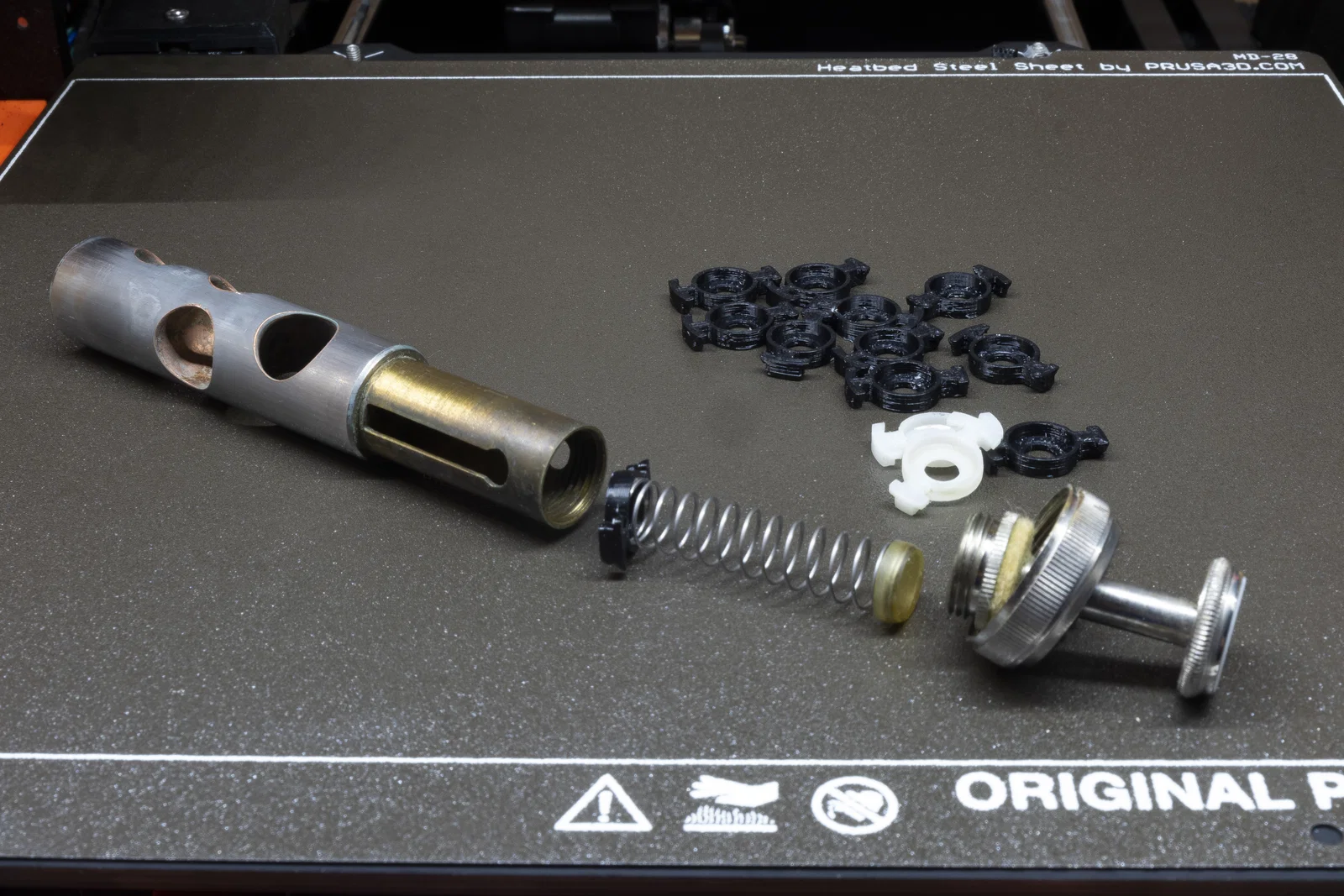

Hãy in với Supports to the bed.

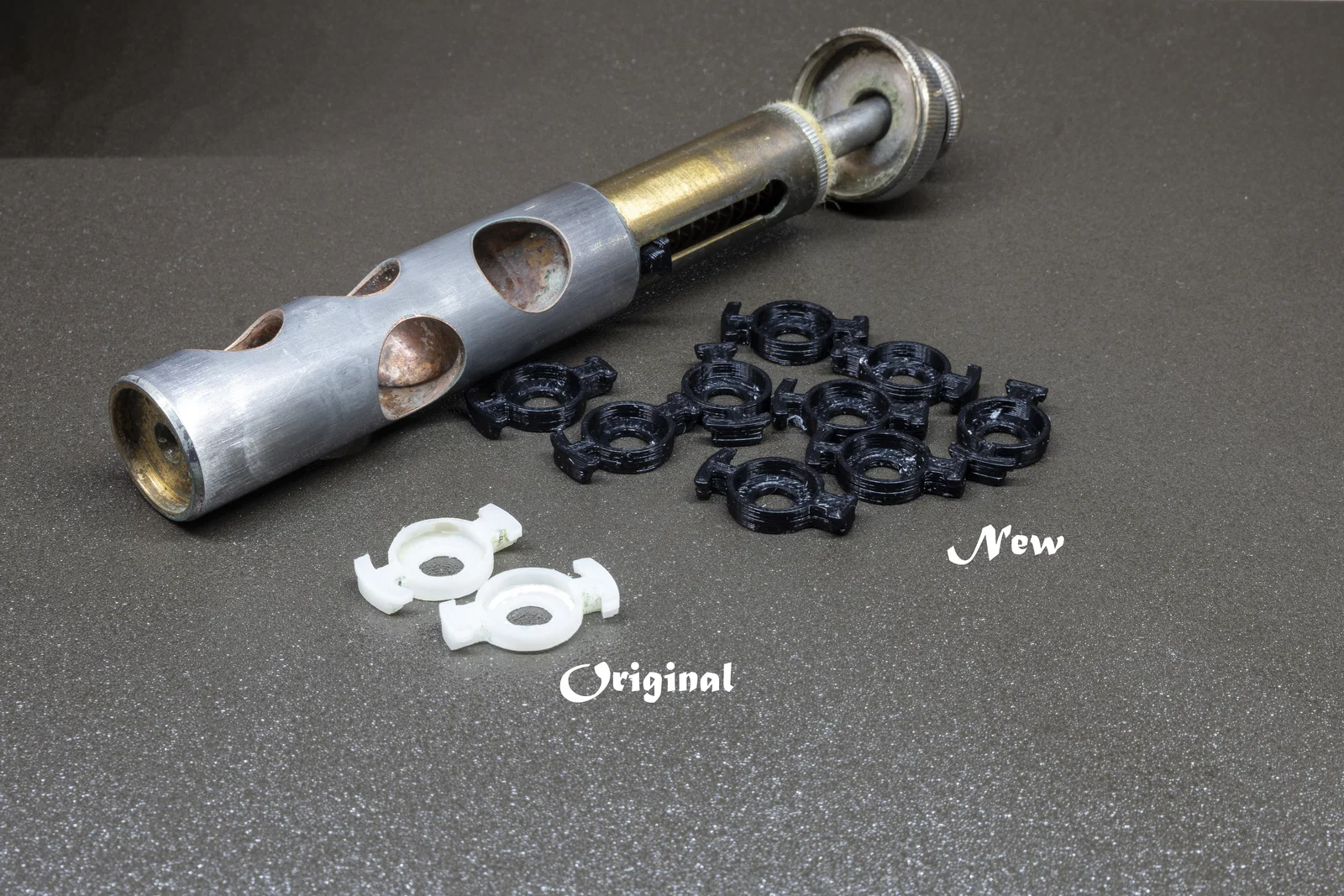

Lưu ý đây là linh kiện thay thế làm từ vật liệu khác với đồ zin. Khi dùng sẽ ồn hơn và chưa được test đầy đủ.

Thiết kế bằng Solidworks.

Edit: Dùng được với kèn Thomann và các valve kiểu “Bach concept”.

Version x1:

Version x10:
