Bộ Núm Vặn Thay Thế DIY “Ultimate” (cho Samsung, Smeg, Toyota & hơn nữa!)

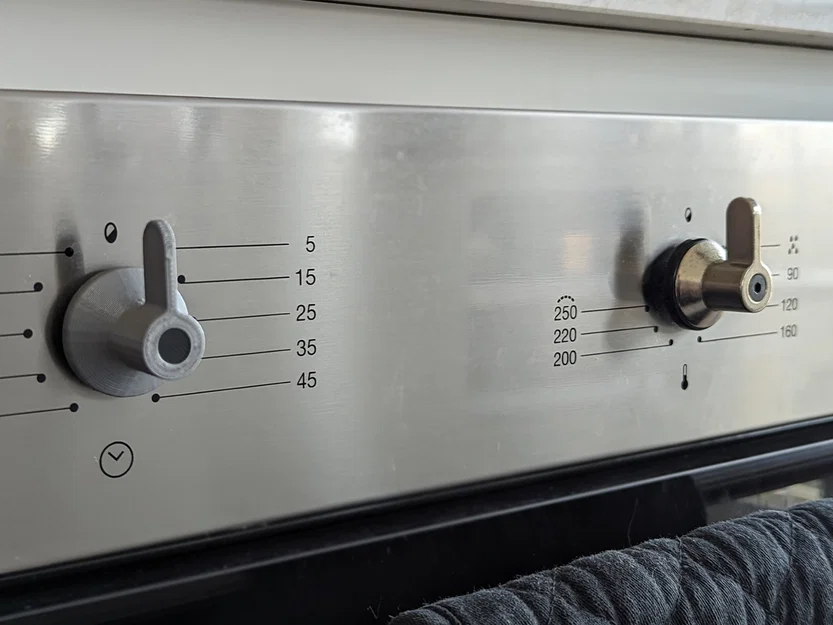

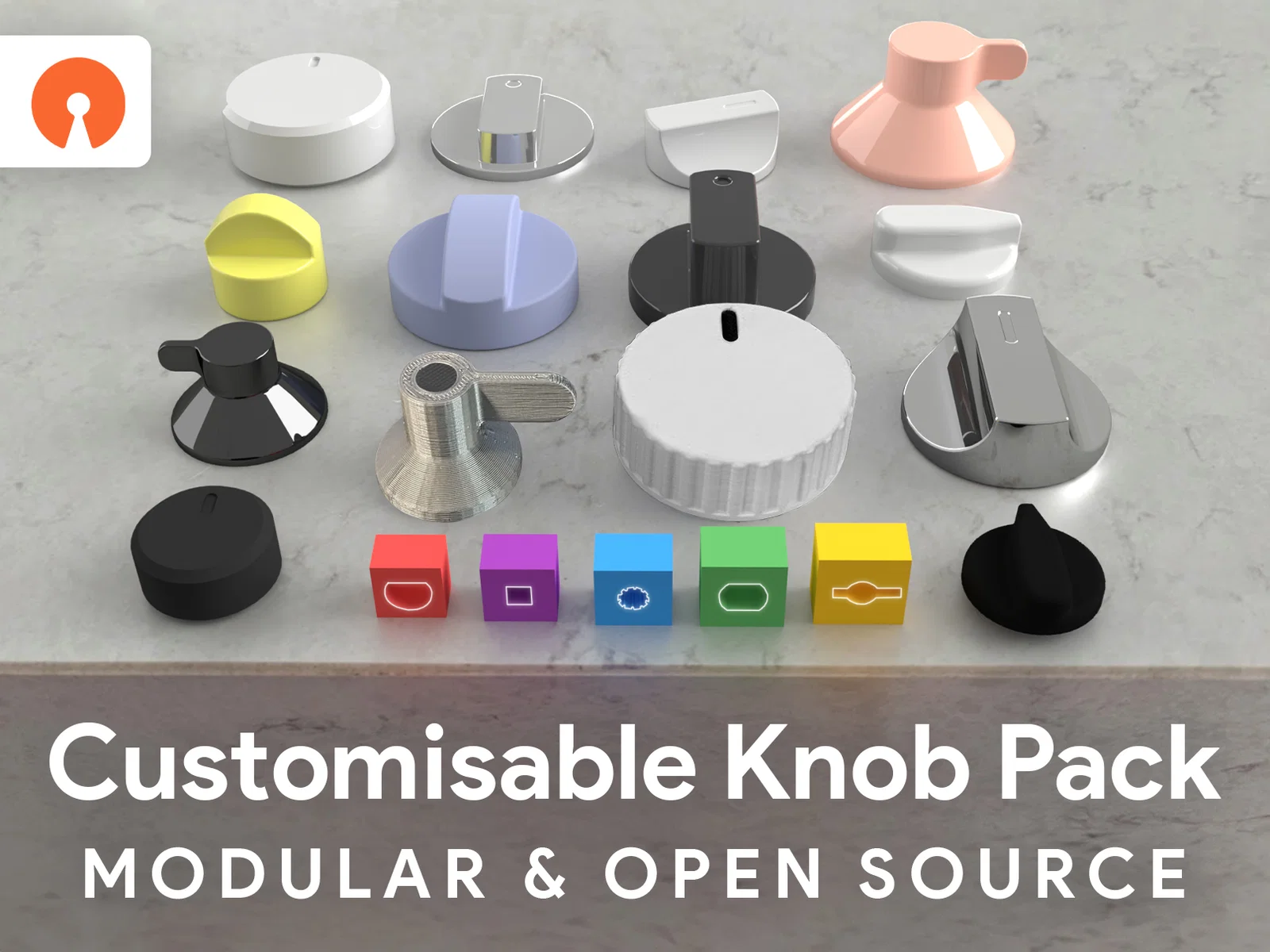

Mình ban đầu thiết kế một núm vặn (knob) in 3D để thay cho lò nướng Smeg vì tìm mua đồ thay thế quá khó. Từ đó tới giờ mình đã bổ sung tổng cộng 7 thiết kế Knob tuỳ biến được và 5 kiểu Insert tuỳ biến được; có thể mix & match để tạo ra núm thay thế “chuẩn bài” cho gần như mọi hãng.

Nếu bạn làm ra bản của bạn, nhớ chia sẻ hình kèm các thông số customisation bạn dùng và đúng model thiết bị của bạn nha, mình sẽ thêm vào bảng hướng dẫn theo hãng ở cuối trang này. Các thiết kế của mình cũng open source (CC BY-SA 4.0), nên cứ thoải mái remix và chỉnh cho đúng nhu cầu thực tế của bạn.

Mình vẫn đang tiếp tục cập nhật model và tài liệu hướng dẫn; bạn có góp ý gì cứ nói giúp mình nha!

Trên thị trường có rất nhiều kiểu núm vặn khác nhau. Để núm in 3D của bạn nhìn/khớp tốt nhất với núm hiện có, làm theo các bước sau:

1. Chọn kiểu Knob bạn muốn. Bên dưới có hơn 7 kiểu để chọn.
2. Tuỳ biến Knob của bạn bằng Fusion 360 theo hướng dẫn customisation bên dưới.
3. Chọn kiểu Insert. Có 5 kiểu để chọn bên dưới.
4. Tuỳ biến Insert bằng Fusion 360 theo hướng dẫn customisation bên dưới.
5. In 3D Knob và Insert đã tuỳ biến. Bạn có thể in riêng, hoặc gộp chung.
6. Test núm thay thế sau khi hoàn thiện. Nếu Insert không vừa, in lại cái khác.
7. Dán keo Knob và Insert lại với nhau.
8. Chia sẻ bản in và thông số để mọi người tham khảo.

Cảm ơn @3DPrintSmith đã làm video hướng dẫn sau:

Tất cả mẫu đều có thể tuỳ biến bằng bản miễn phí hoặc trả phí của Fusion 360.

Mỗi hãng thiết bị sẽ có kích thước và kiểu núm khác nhau. Vì vậy, toàn bộ Knobs và Inserts đều được thiết kế theo kiểu parametric để bạn chỉnh rất nhanh, khớp đúng kích thước núm bạn đang cần thay.

Mỗi model sẽ có các tuỳ chọn customisation khác nhau (như diameter, height, inset, v.v.)—bạn có thể xem trong phần Component List bên dưới.

Nhập số đo núm của bạn vào Fusion 360 (theo hướng dẫn bên dưới) để được độ fit tốt.

1. Tải file .f3d cho kiểu Knob và Insert bạn chọn.

2. Mở các file đã tải trong Fusion 360.

3. Mở cửa sổ Parameters trong Fusion 360. Bấm vào đây để xem hướng dẫn.

4. Đổi các giá trị để tuỳ biến Knob hoặc Insert. Thông tin thêm về các tuỳ chọn customisation có trong phần Component List bên dưới.

5. Export model đã tuỳ biến và đem đi in 3D.

Mỗi kiểu Knob và Insert sẽ có các tuỳ chọn customisation khác nhau, được liệt kê bên dưới. Bạn có thể chỉnh file dễ dàng bằng Fusion 360 theo hướng dẫn ở trên.

Dưới đây là các thông số tối ưu đã được tìm ra cho một số hãng cụ thể. Bạn có thể tìm các mẫu này trong mục “Ready to Print”.

Nếu bạn tìm được thông số tối ưu nào (kèm hình), nhớ chia sẻ để mình bổ sung vào danh sách bên dưới.

Brand/ Product

Details

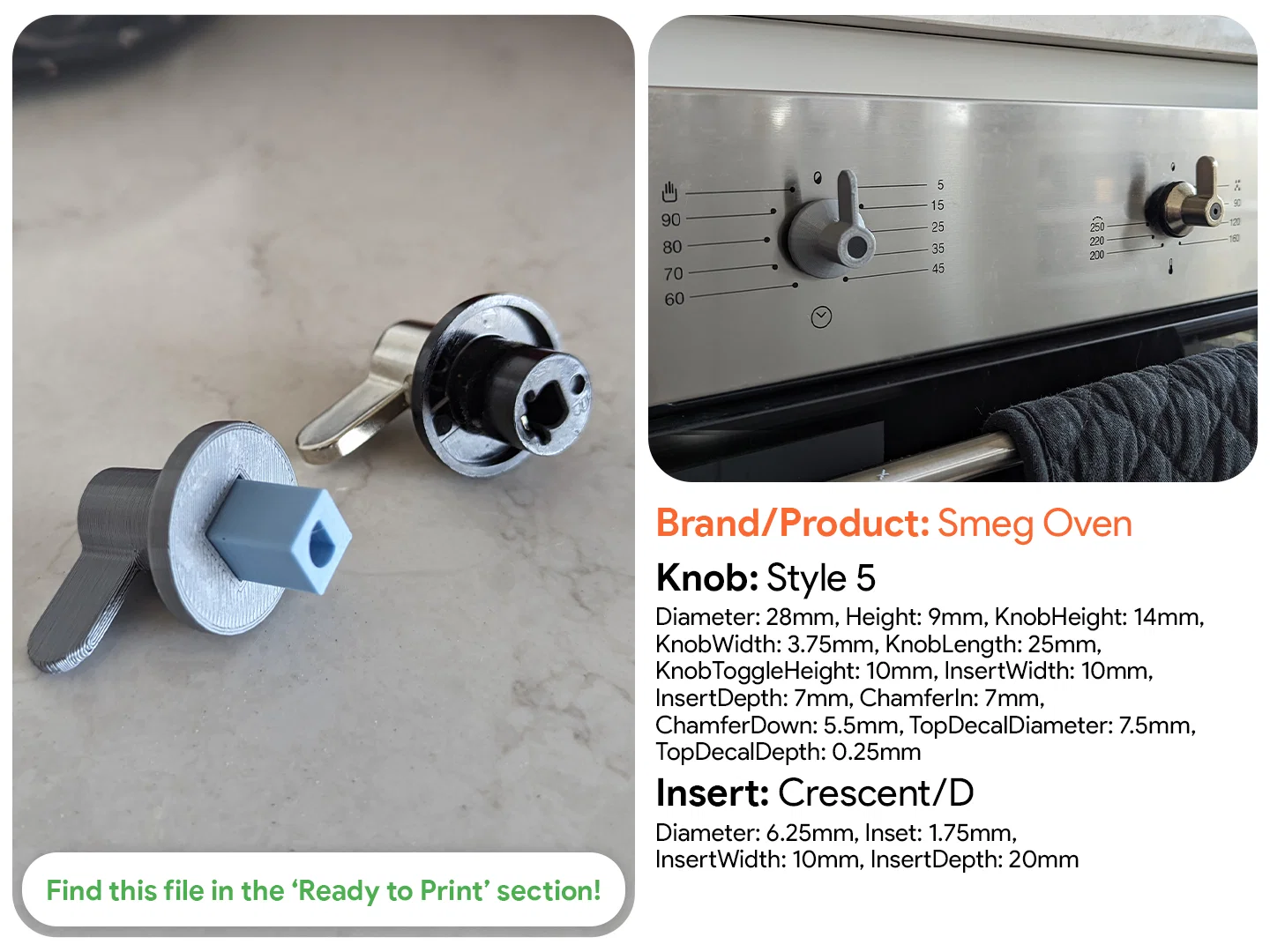

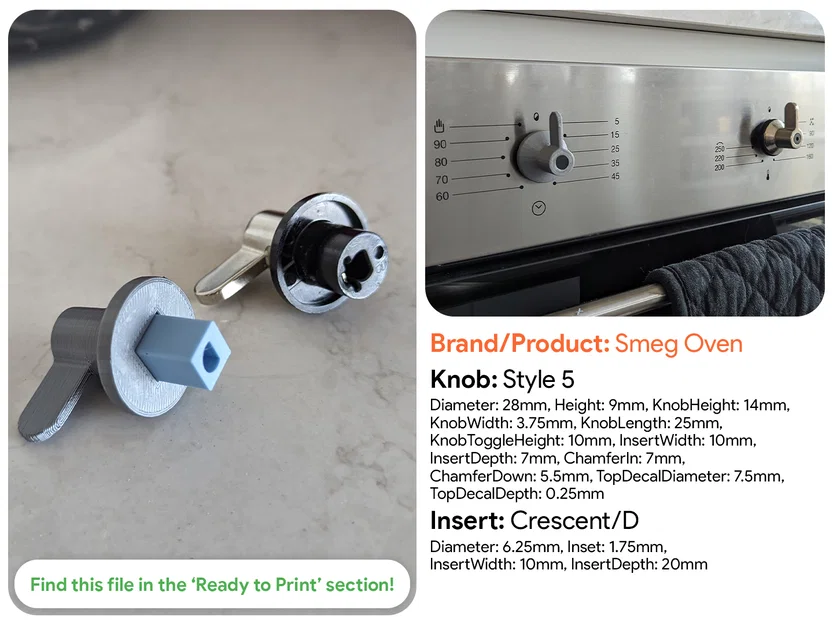

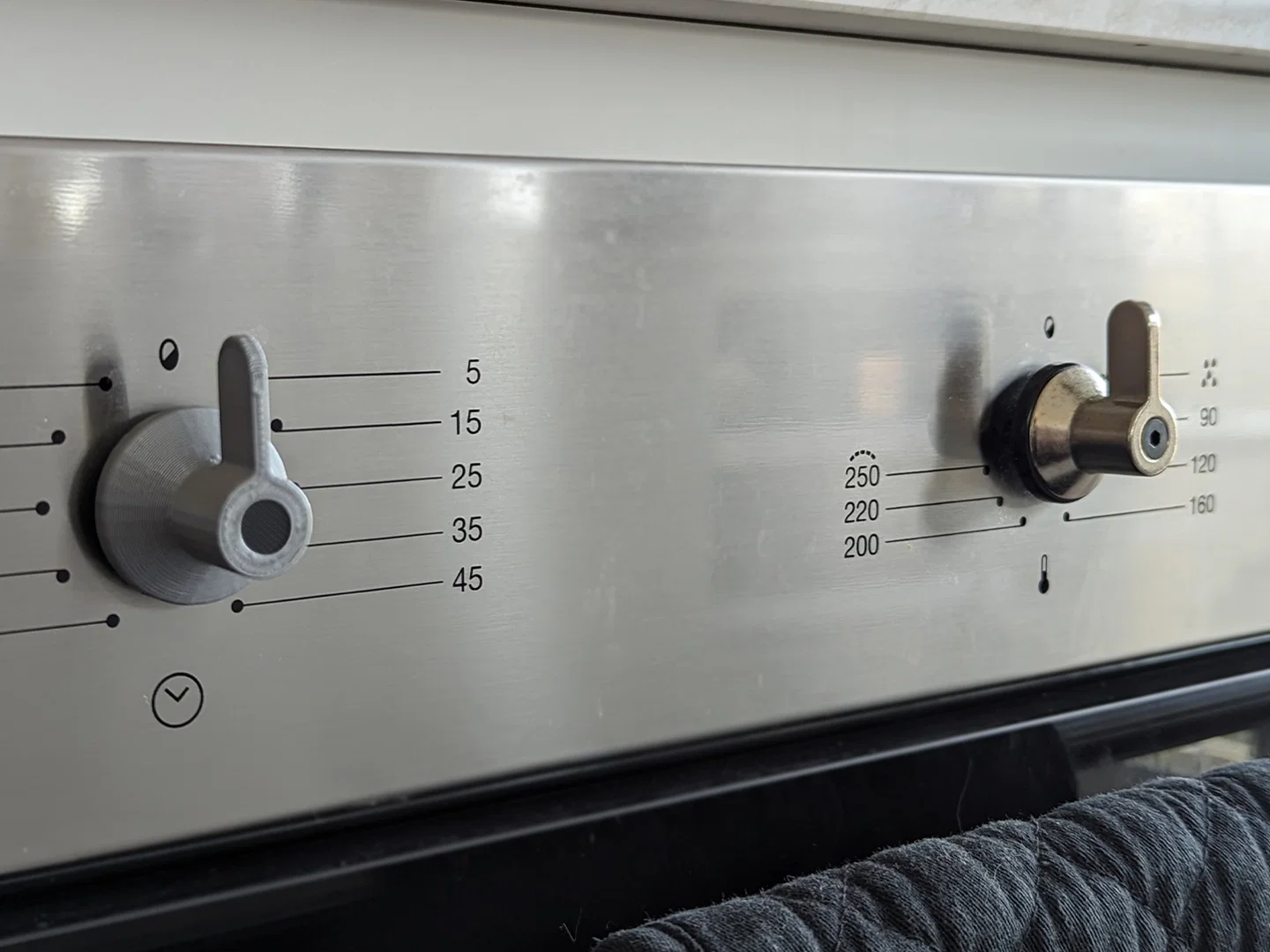

Smeg
Oven (SFA562X2)

Tìm model này trong mục “Ready to Print”.

Knob: Style 5
Diameter: 28mm, Height: 9mm, KnobHeight: 14mm, KnobWidth: 3.75mm, KnobLength: 25mm, KnobToggleHeight: 10mm, InsertWidth: 10mm, InsertDepth: 7mm, ChamferIn: 7mm, ChamferDown: 5.5mm, TopDecalDiameter: 7.5mm, TopDecalDepth: 0.25mm

Insert: Crescent
Diameter: 6.25mm, Inset: 1.75mm, InsertWidth: 10mm, InsertDepth: 20mm

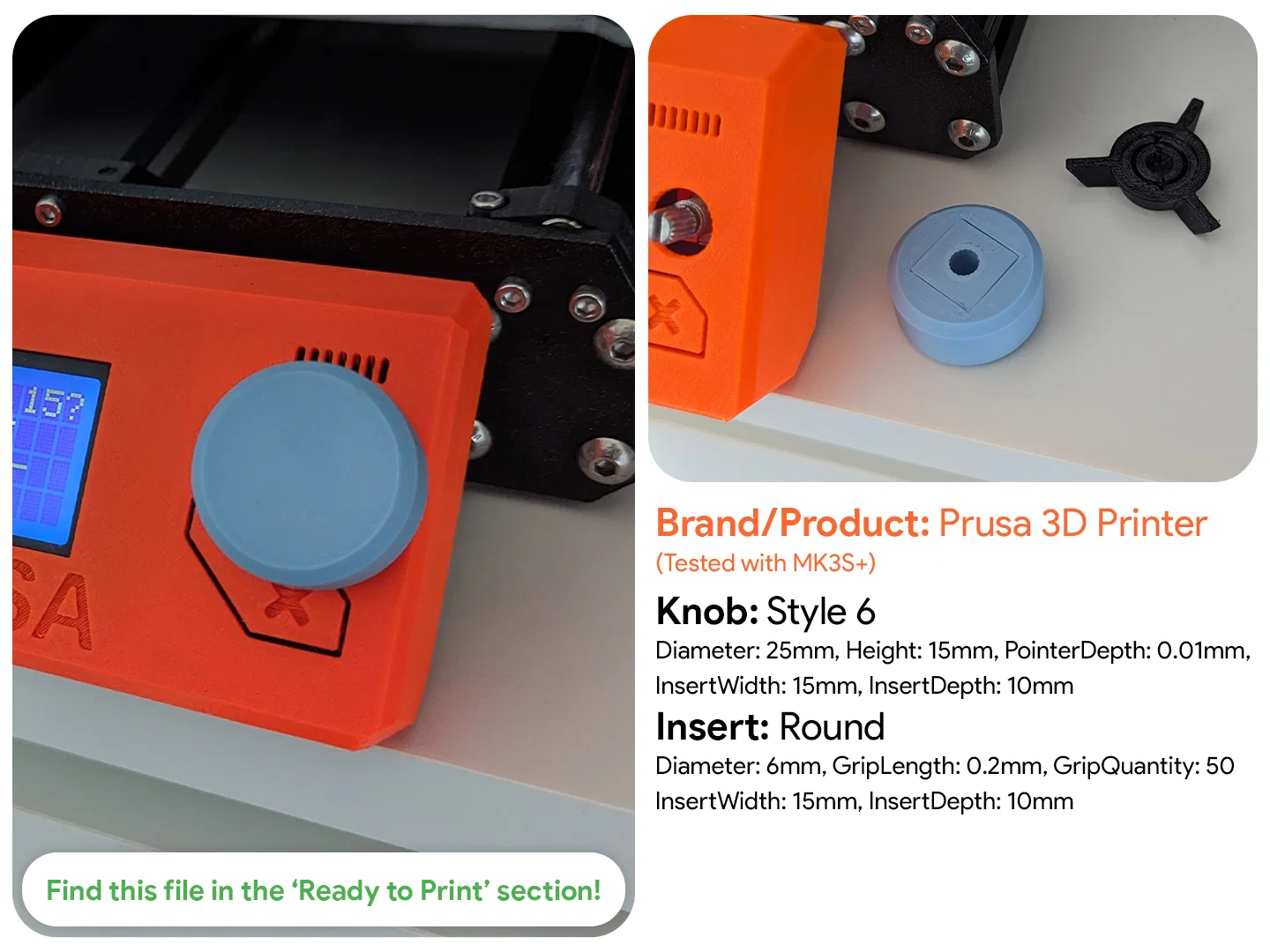

Prusa
MK3 3D Printer (MK3S+)

Tìm model này trong mục “Ready to Print”.

Knob: Style 6
Diameter: 25mm, Height: 15mm, PointerDepth: 0.01mm, InsertWidth: 15mm, InsertDepth: 10mm

Insert: Round
Diameter: 6mm, GripLength: 0.2mm, GripQuantity: 50, InsertWidth: 15mm, InsertDepth: 10mm

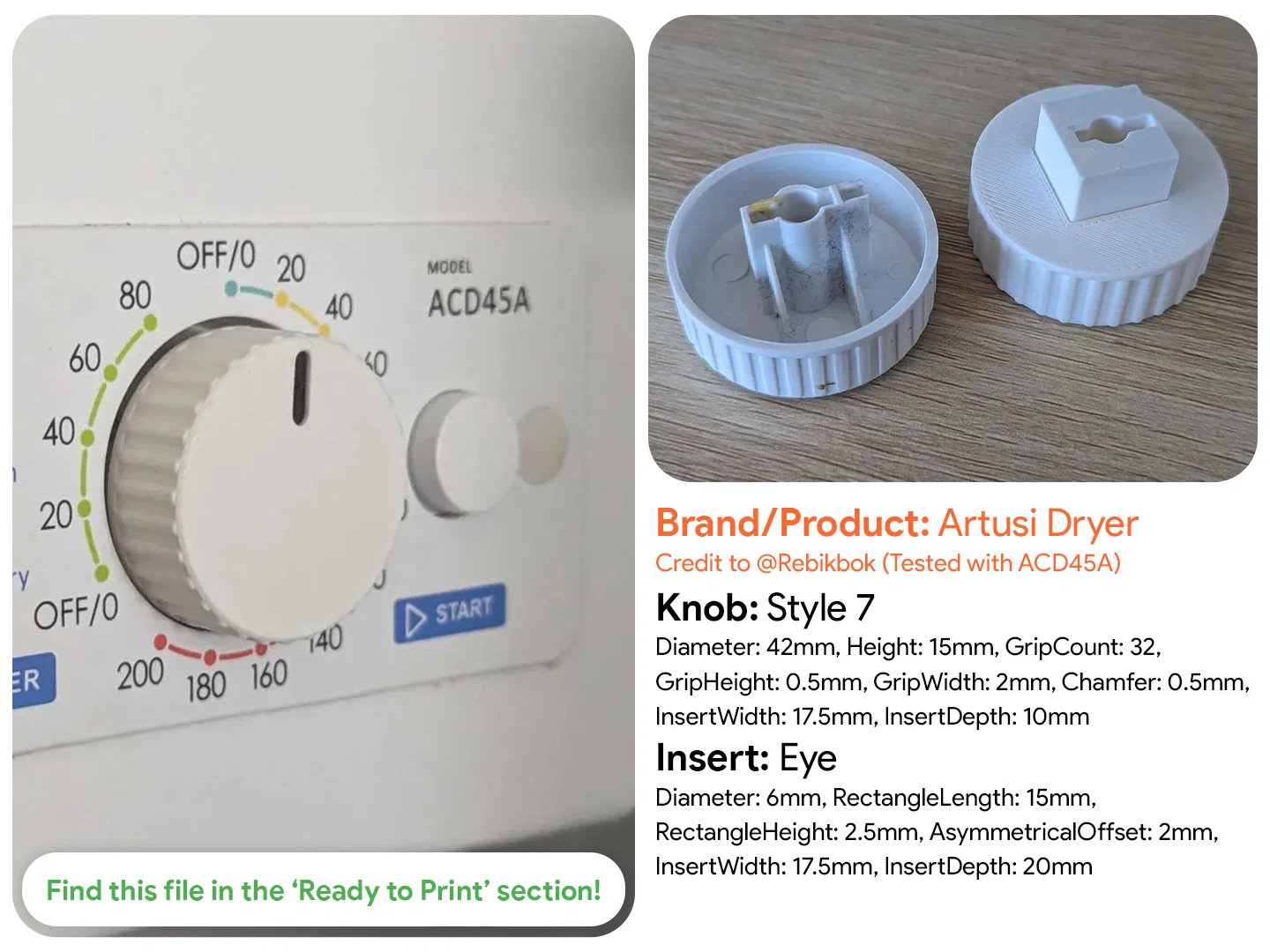

Artusi
Clothes Dryer (ACD45A)

Cảm ơn @Rebikbok đã chia sẻ các thông số này
Tìm model này trong mục “Ready to Print”.

Knob: Style 7
Diameter: 42mm, Height: 15mm, GripCount: 32, GripHeight: 0.5mm, GripWidth: 2mm, Chamfer: 0.5mm, InsertWidth: 17.5mm, InsertDepth: 10mm

Insert: Eye
Diameter: 6mm, RectangleLength: 15mm, RectangleHeight: 2.5mm, AsymmetricalOffset: 2mm, InsertWidth: 17.5mm, InsertDepth: 20mm

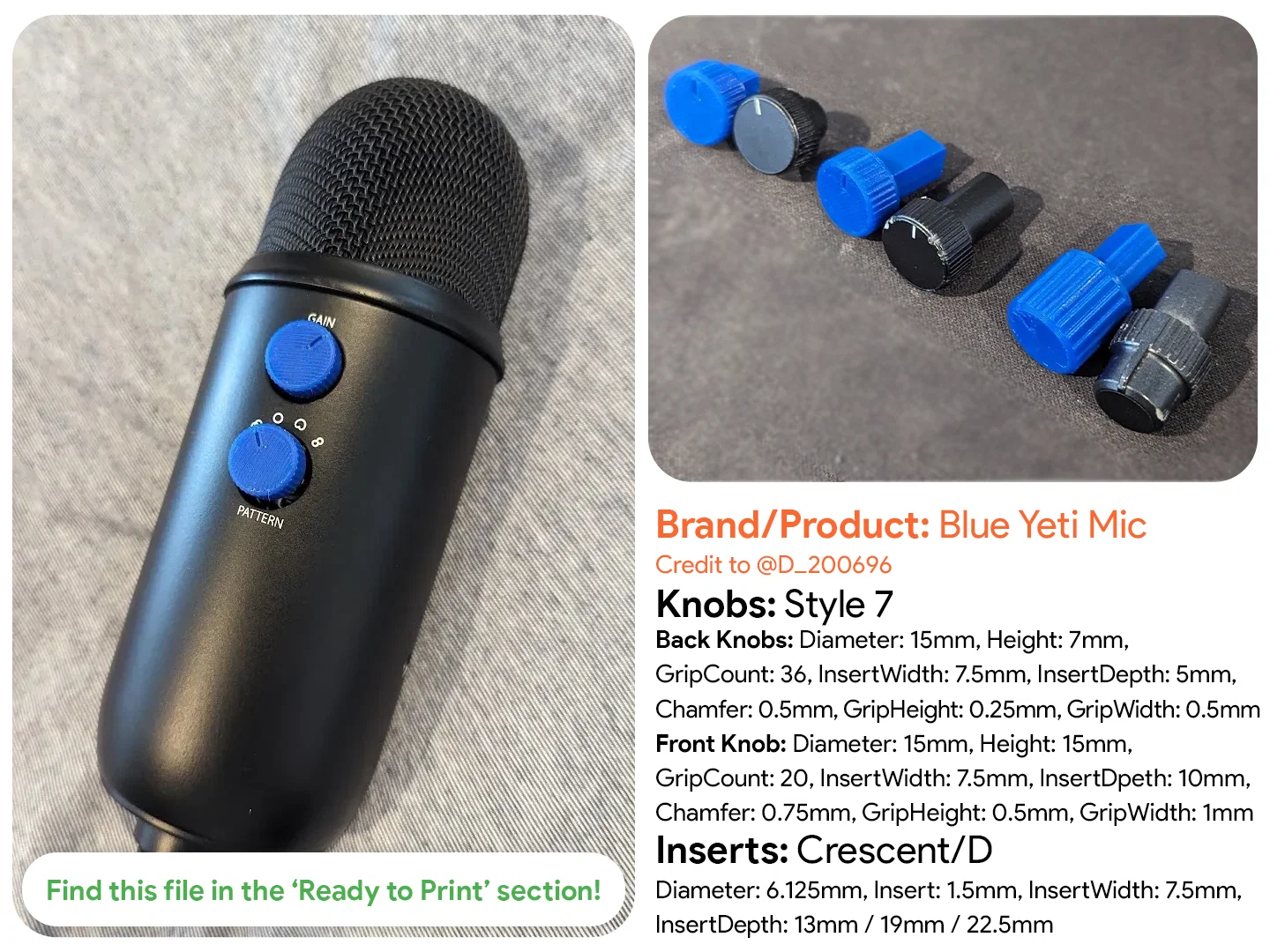

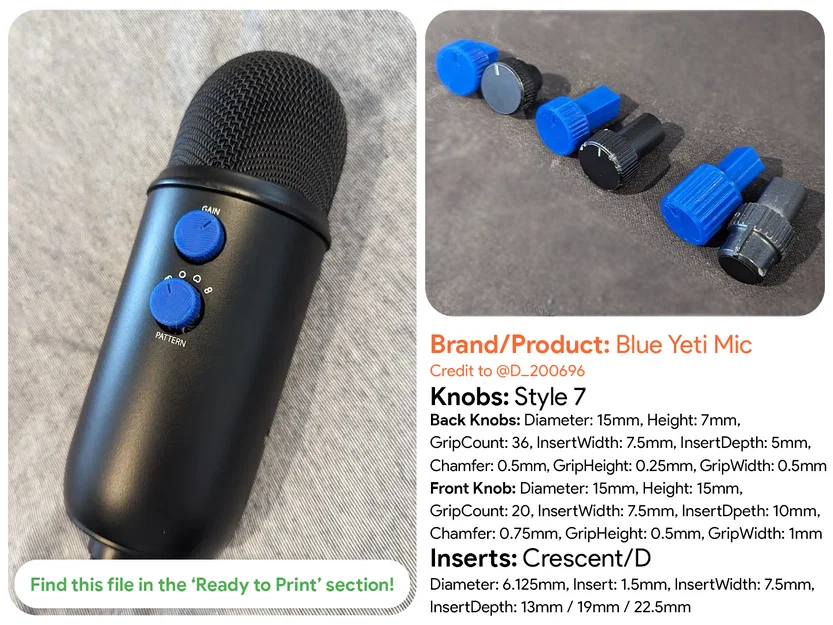

Blue
Yeti Microphone

v

Knobs: Style 7
• Back Knobs: Diameter: 15mm, Height: 7mm, GripCount: 36, InsertWidth: 7.5mm, InsertDepth: 5mm, Chamfer: 0.5mm, GripHeight: 0.25mm, GripWidth: 0.5mm
• Front Knob: Diameter: 15mm, Height: 15mm, GripCount: 20, InsertWidth: 7.5mm, InsertDpeth: 10mm, Chamfer: 0.75mm, GripHeight: 0.5mm, GripWidth: 1mm

Inserts: Crescent/D
Diameter: 6.125mm, Inset: 1.5mm, InsertWidth: 7.5mm,
InsertDepth: 13mm / 19mm / 22.5mm

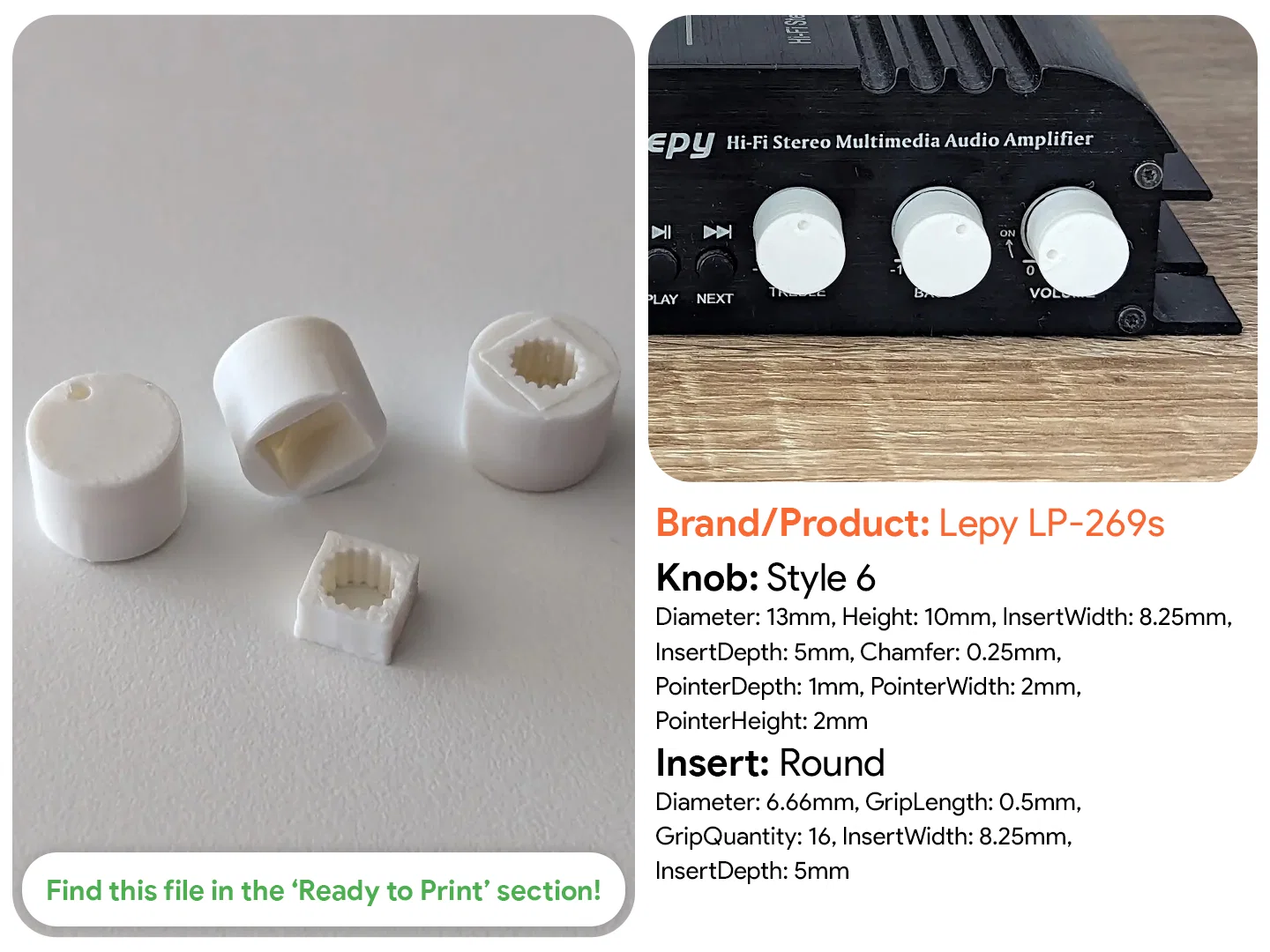

Lepy
LP-269s

Tìm model này trong mục “Ready to Print”.

Knob: Style 6
Diameter: 13mm, Height: 10mm, InsertWidth: 8.25mm, InsertDepth: 5mm, Chamfer: 0.25mm, PointerDepth: 1mm, PointerWidth: 2mm, PointerHeight: 2mm

Insert: Round
Diameter: 6.66mm, GripLength: 0.5mm, GripQuantity: 16, InsertWidth: 8.25mm, InsertDepth: 5mm

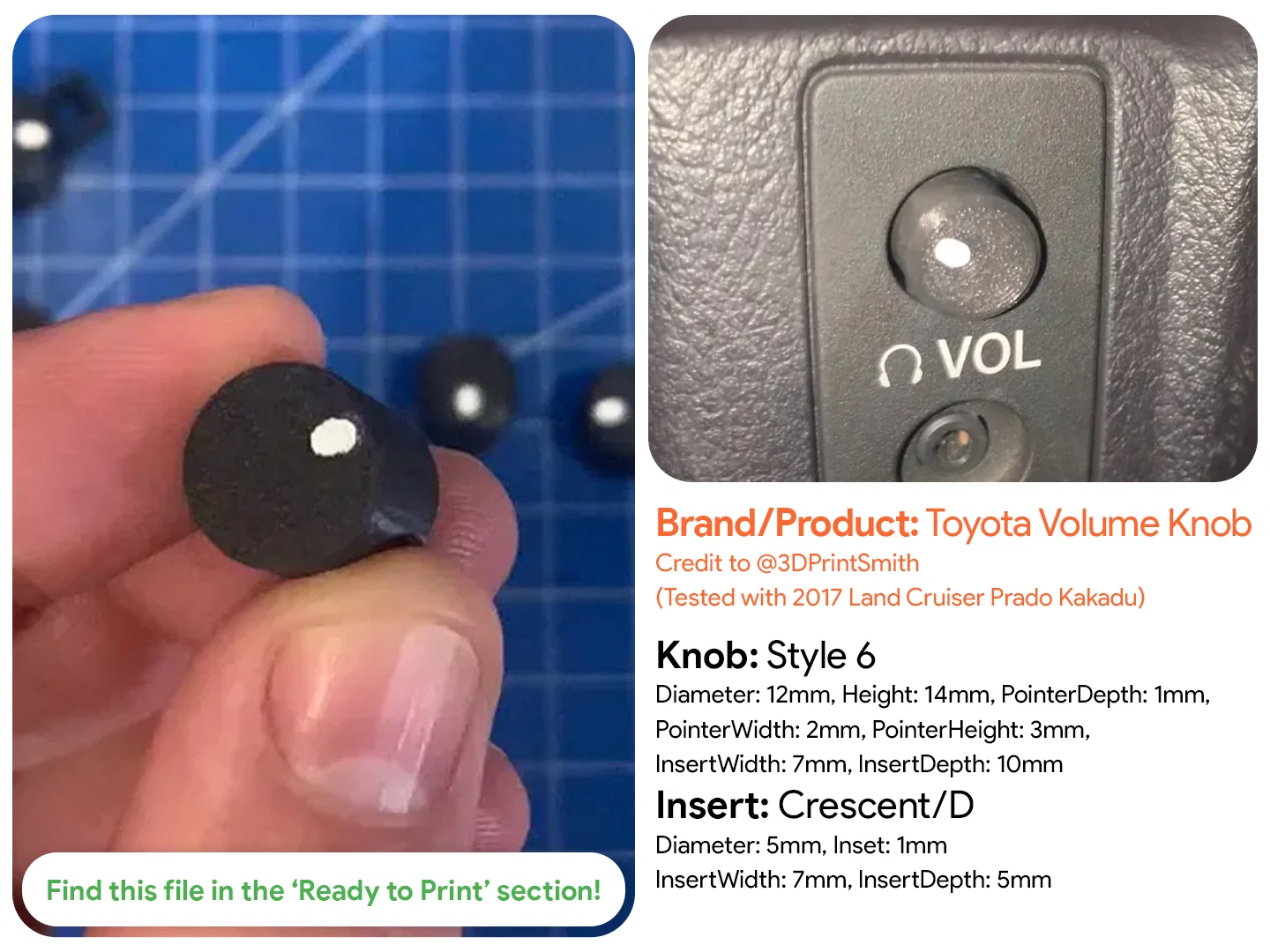

Toyota
2017 Land Cruiser Prado Kakadu

Cảm ơn @3DPrintSmith đã chia sẻ các thông số này
Tìm model này trong mục “Ready to Print”.

Knob: Style 6
Diameter: 12mm, Height: 13mm, InsertWidth: 7mm, InsertDepth: 10mm, Chamfer: 1mm, PointerDepth: 1mm, PointerWidth: 2mm, PointerHeight: 3mm

Insert: Crescent/D
Diameter: 5mm, Inset: 1mm, InsertWidth: 7mm, InsertDepth: 5mm

11 Sep 2023

V1. Phát hành lần đầu.

13 Sep 2023

V2. Cải thiện các tuỳ chọn customisation.

14 Sep 2023

V2.1. Thêm Knob Style 7 và Insert kiểu Eye. Thêm file ready-to-print.

18 Sep 2023

V2.2. Thêm nhiều tuỳ chọn customisation và file ready-to-print.

22 Sep 2023

V2.3. Cập nhật tài liệu, thêm hình, sửa lỗi nhỏ.

26 Sep 2023

V3. Cập nhật knobs với tuỳ biến sâu hơn. Thiết kế lại Knob 1, 3 và 4. Cải thiện tài liệu kèm sơ đồ.

2 Oct 2023

V3.1. Cập nhật tài liệu.

5 Oct 2023

V3.2. Thêm nhiều file ready-to-print và cập nhật tài liệu.
