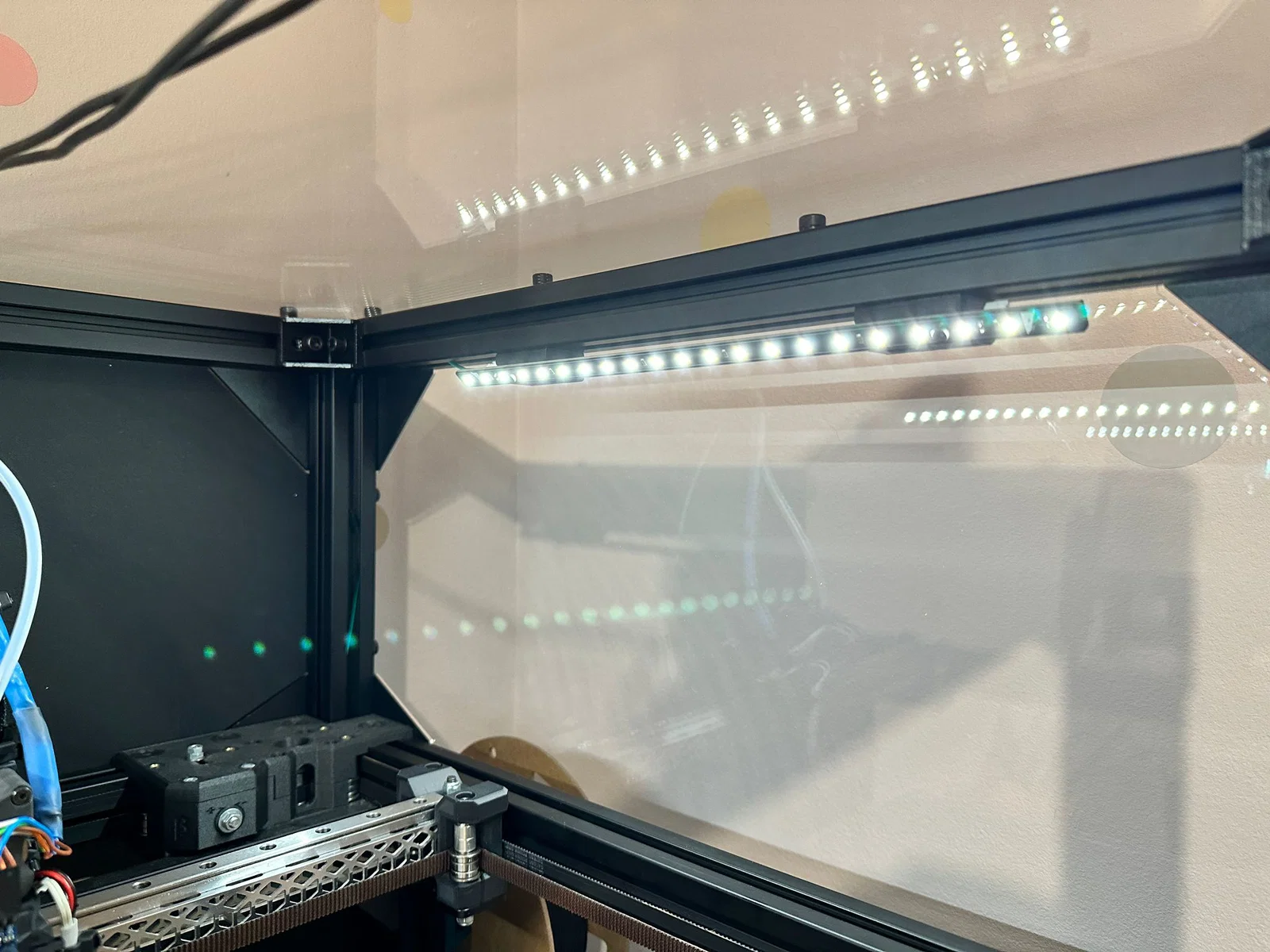

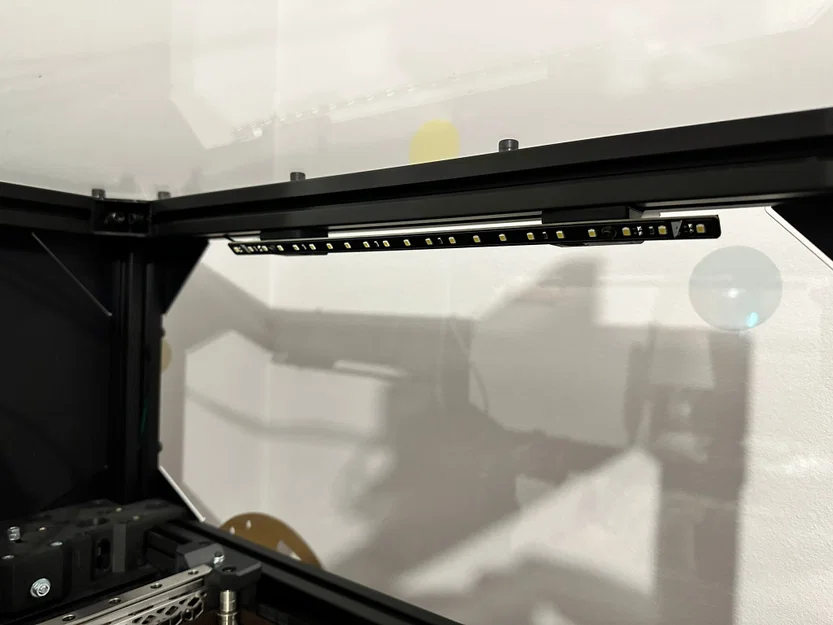

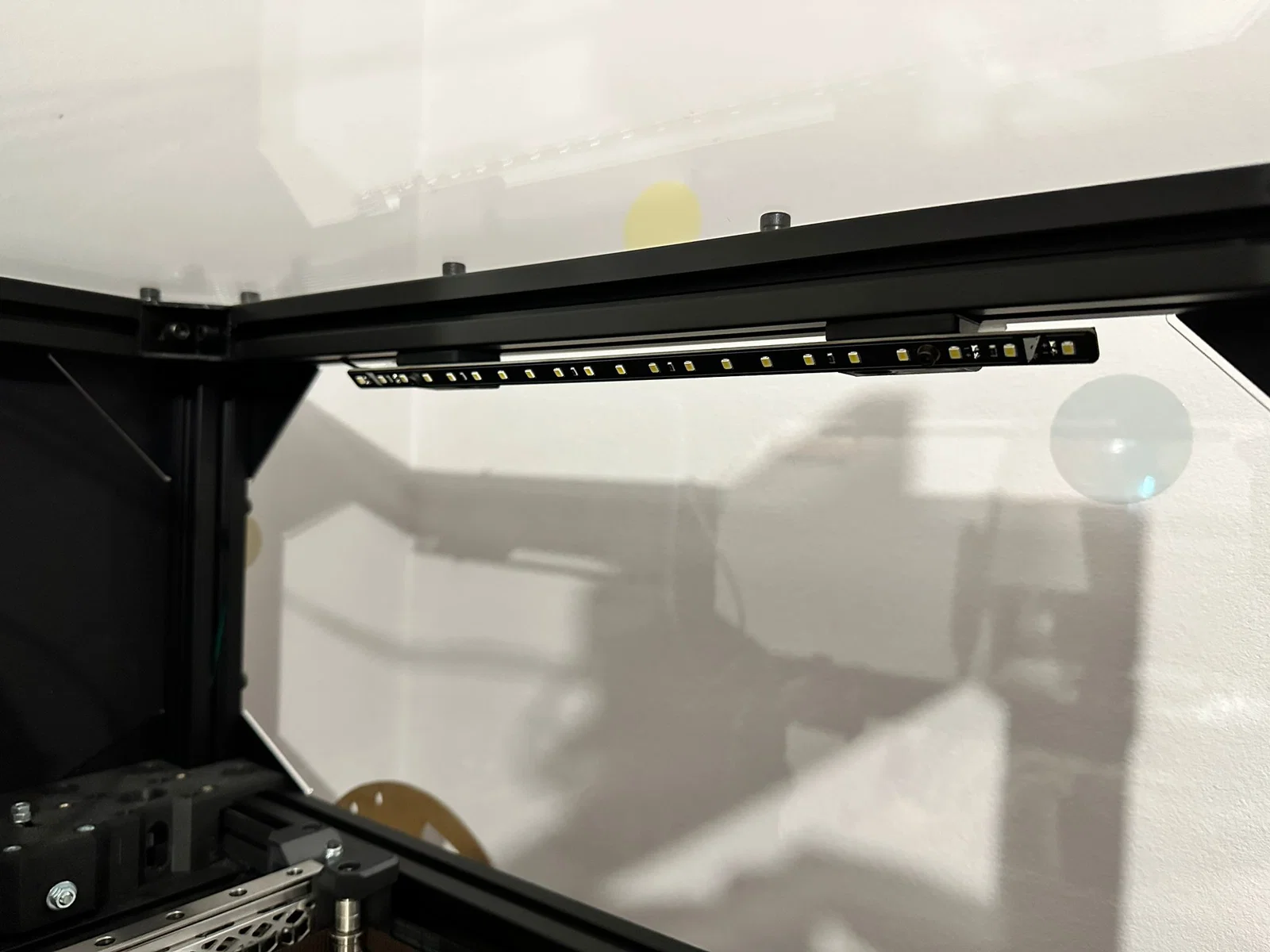

Ngàm gắn LED Dayspring cho RatRig VCore 3 (enclosure LED) - Vector3d

RatRig V-Core3 không có enclosure:

BOM:

2x sup_led_enc (1).stl

2x sup_led_enc (2).stl

4x cap head screw M6x12

4x Tnut m6 3030

4x heatinsert M3

4x M3x8/10

Bạn có thể mua ở đây: Dayspring RatRig LED - Vector 3D

printer.cfg

#############################################################################################################
### USER OVERRIDES
### Anything custom you want to add, or RatOS configuration you want to override, do it here.
#############################################################################################################

# LED
[include led.cfg]

led.cfg

(cảm ơn: Vector 3D và ticolaugs vì các macro)

[output_pin caselight]
pin: PA3     # số chân (pin) trên control board của bạn
pwm: true # bật điều khiển PWM cho độ sáng LED
shutdown_value: 0 # độ sáng khi máy in gặp lỗi
value: 0 # giá trị khi máy in bật lên
cycle_time: 0.0025 # chu kỳ kiểu nhanh vừa


[gcode_macro led_on]
description: bật LED
gcode:
SET_PIN PIN=caselight VALUE=0.1 # chỉnh giá trị theo độ sáng mong muốn


[gcode_macro led_off]
description: tắt LED
gcode:
SET_PIN PIN=caselight VALUE=0 # đặt giá trị về 0


[gcode_macro toggle_led]
description: Bật/Tắt LED
gcode:

    {% if printer['output_pin caselight'].value == 0 %}
          SET_PIN PIN=caselight VALUE=0.1 # chỉnh giá trị theo độ sáng mong muốn
    {% else %}
          SET_PIN PIN=caselight VALUE=0
    {%endif%}


[gcode_macro Toggle_Led2]
description: Bật/Tắt LED
variable_state: 'off'
gcode:
    {% if params.POWER is defined %}
    {% set POWER = params.POWER|default(0.0)|float %}
    SET_PIN PIN=caselight VALUE={POWER}
    {% else %}
        {% if printer['output_pin caselight'].value == 0 %}
            SET_PIN PIN=caselight VALUE=0.1 # chỉnh giá trị theo thiết kế
        {% else %}
            SET_PIN PIN=caselight VALUE=0
        {% endif %}
    {% endif %}

Nếu bạn muốn thêm một nút để bật/tắt LED ngay trên trang chính của KlipperScreen thì sửa hoặc tạo file:

klipperscreen.conf

[menu __main led]
name: {{ gettext('LED') }}
icon: light
method: printer.gcode.script
params: {"script":"toggle_led"}
