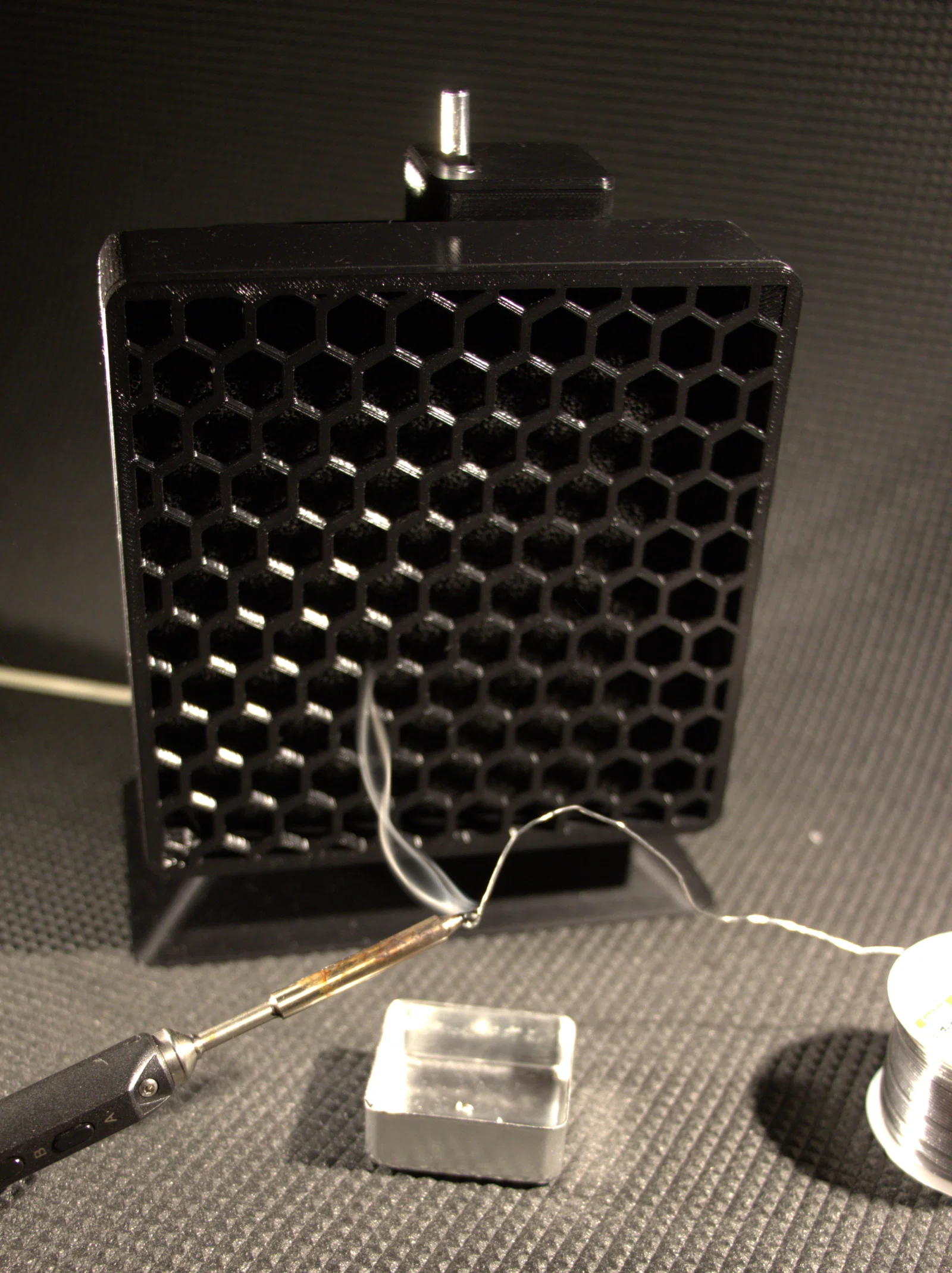

Máy hút khói hàn 3D - Welding smoke extractor

Đây là thiết bị hút khói hàn được in 3D hoàn chỉnh, bao gồm quạt máy tính và bộ lọc than hoạt tính. Việc bảo vệ sức khỏe khi hàn là rất quan trọng, và chiếc máy hút khói hàn DIY này sẽ giúp ích cho bạn nhờ có thêm bộ lọc than hoạt tính đi kèm.

Thiết bị gồm 4 phần:

• Body = Khung vỏ máy hút khói
• Electrical box cover = Nắp hộp điện
• Grid = Lưới tổ ong hoàn thiện
• Stand = Chân đế

Bạn có thể in các linh kiện bằng file .gcode đã thiết lập sẵn hoặc dùng file .stl. Tất cả linh kiện in 3D đều được làm từ nhựa PLA, vòi phun 0.4mm trên máy Prusa MK3S+.

Danh sách linh kiện cần chuẩn bị để lắp ráp (Link linh kiện ở cuối bài):

• 1 Quạt 90x90x25mm 12V DC
• 1 Công tắc ON/OFF
• 1 Bộ lọc than hoạt tính 130x130x10 mm
• 1 Giắc cắm nhanh (đường kính lỗ 10 mm)
• 1 Nguồn điện 12V DC
• 8 Nam châm tròn 8x1 mm
• 4 Vít
• 4 Nút ren nhiệt M5
• Dây điện
• Một chút gia vị DIY của riêng bạn ;)

Hướng dẫn lắp ráp:

Việc lắp ráp rất đơn giản. Bạn chỉ cần lấy phần khung (body), gắn các nút ren nhiệt vào các lỗ bên trong (xem hình dưới).

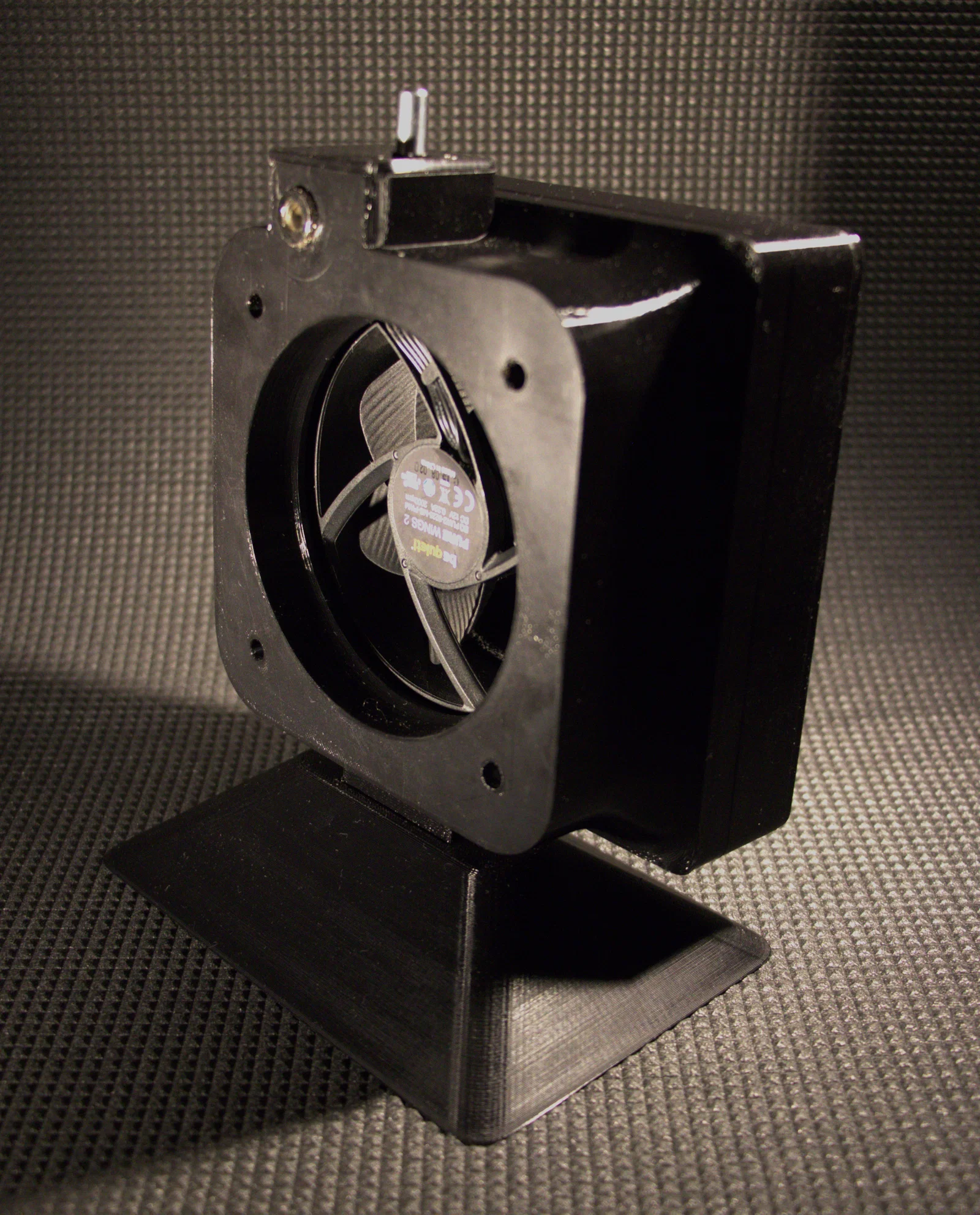

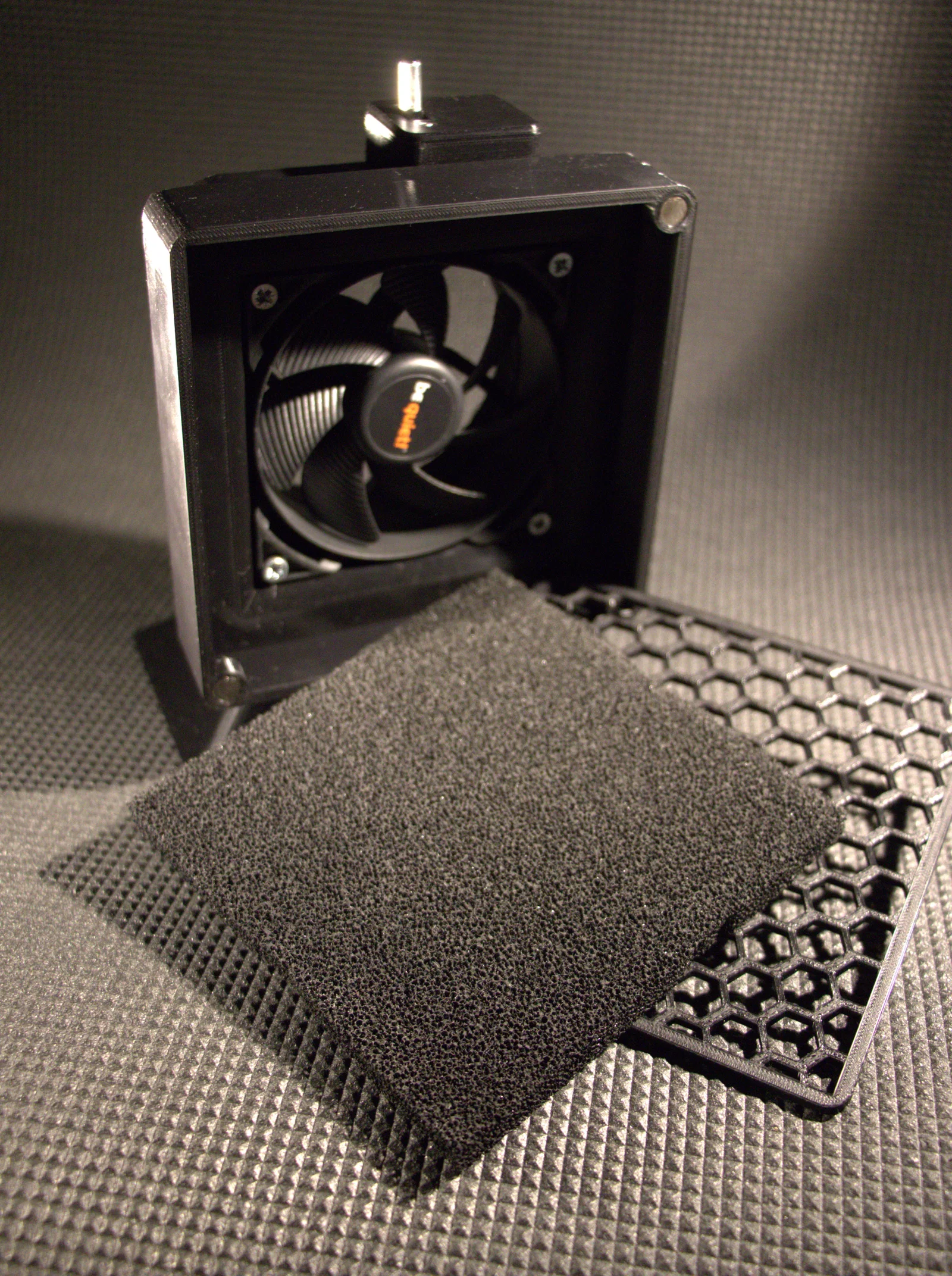

Các nút này dùng để cố định quạt máy tính bên trong khung. Bạn sẽ cần nút ren M5 và vít M5 30mm. Hãy chú ý hướng hút của quạt. Sau khi lắp quạt, hãy đặt bộ lọc than hoạt tính vào phía trước (bộ lọc khớp hoàn toàn với vị trí lắp, như hình).

Tiếp theo, dán 4 viên nam châm lên khung.

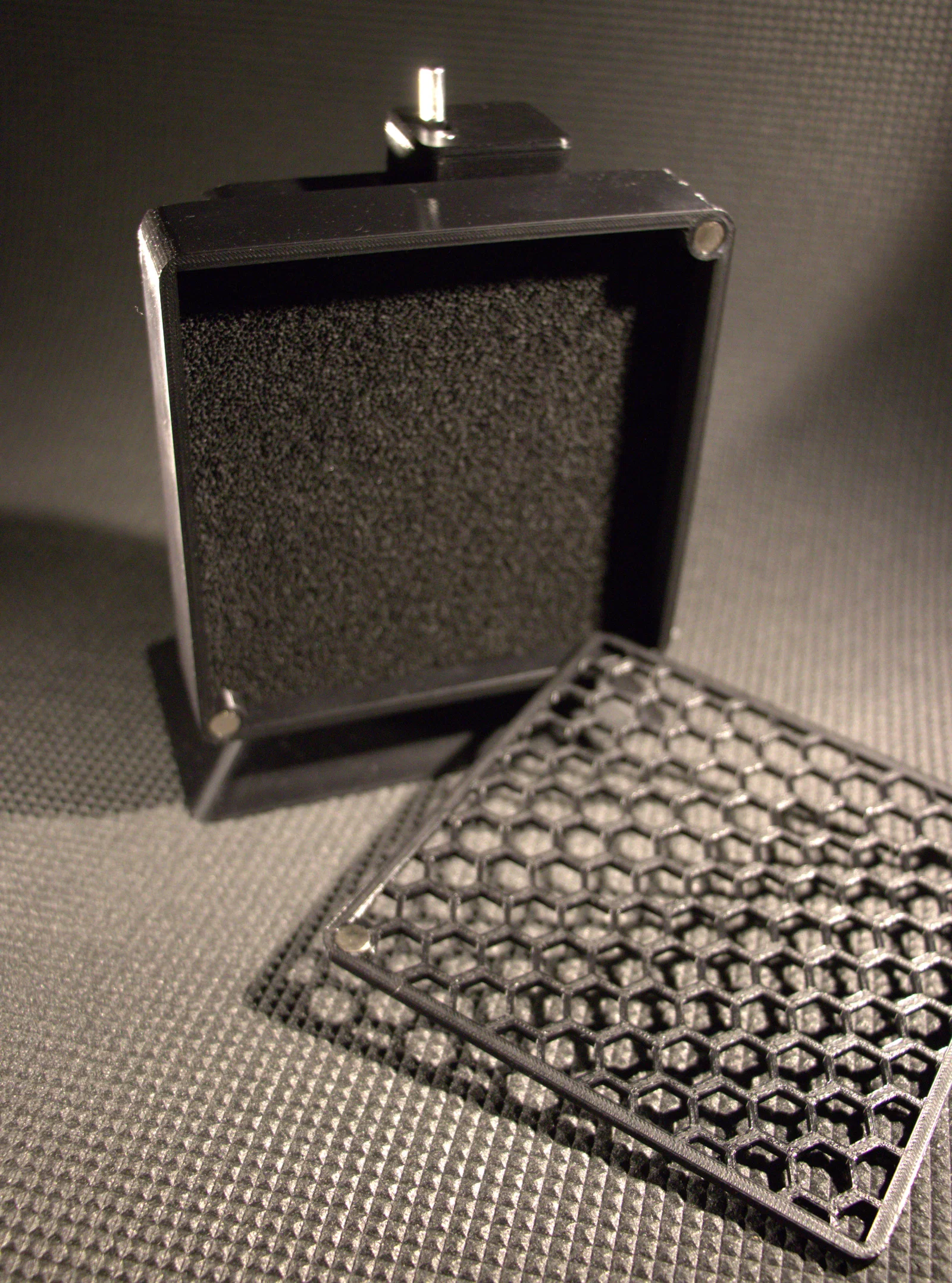

Sau đó gắn 4 viên nam châm còn lại vào tấm lưới. Hãy đảm bảo các cực nam châm đối diện nhau. Tấm lưới sẽ được giữ chặt bằng lực hút từ tính.

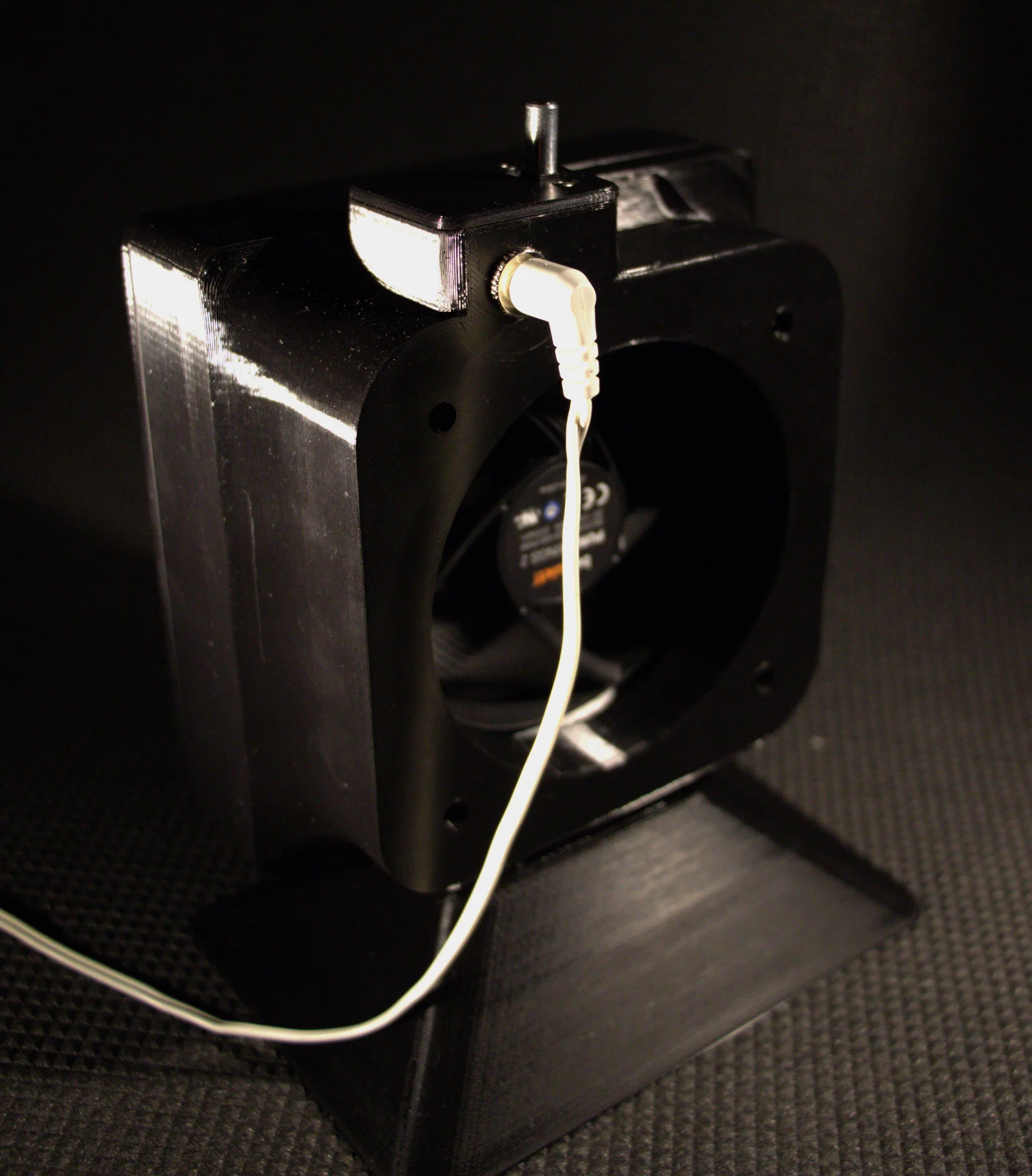

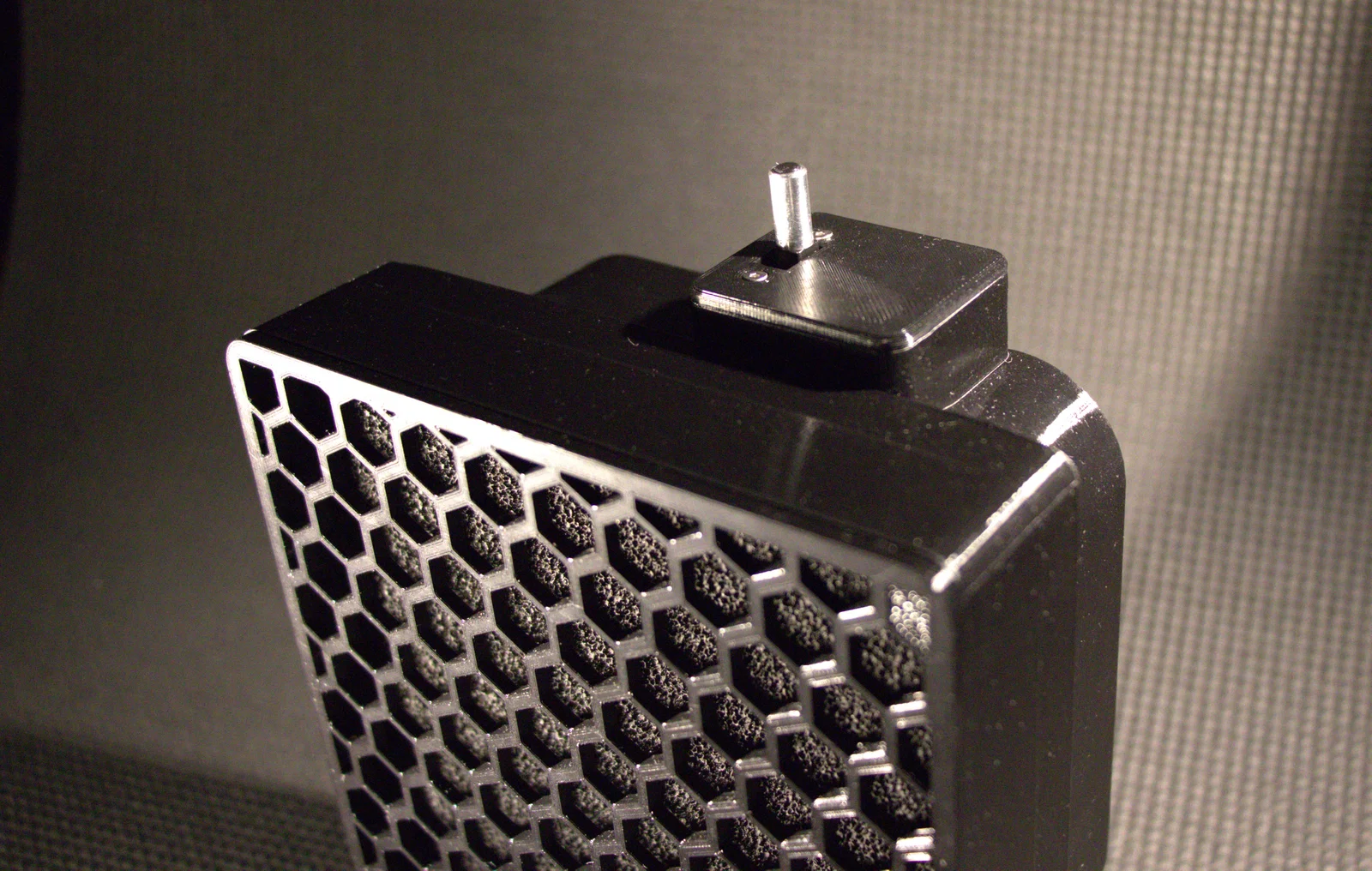

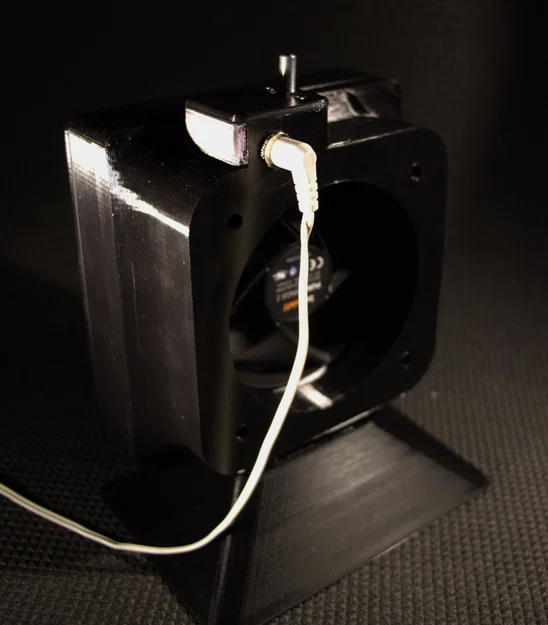

Lắp nút nguồn vào nắp hộp điện và giắc cắm nhanh vào lỗ trên khung. Giờ bạn có thể hàn nối dây điện cho các linh kiện. Mạch điện rất đơn giản: nối cực dương nguồn vào công tắc, từ công tắc nối vào cực dương quạt, cực âm nguồn nối trực tiếp với cực âm quạt. Hãy đảm bảo điện áp nguồn và quạt khớp nhau.

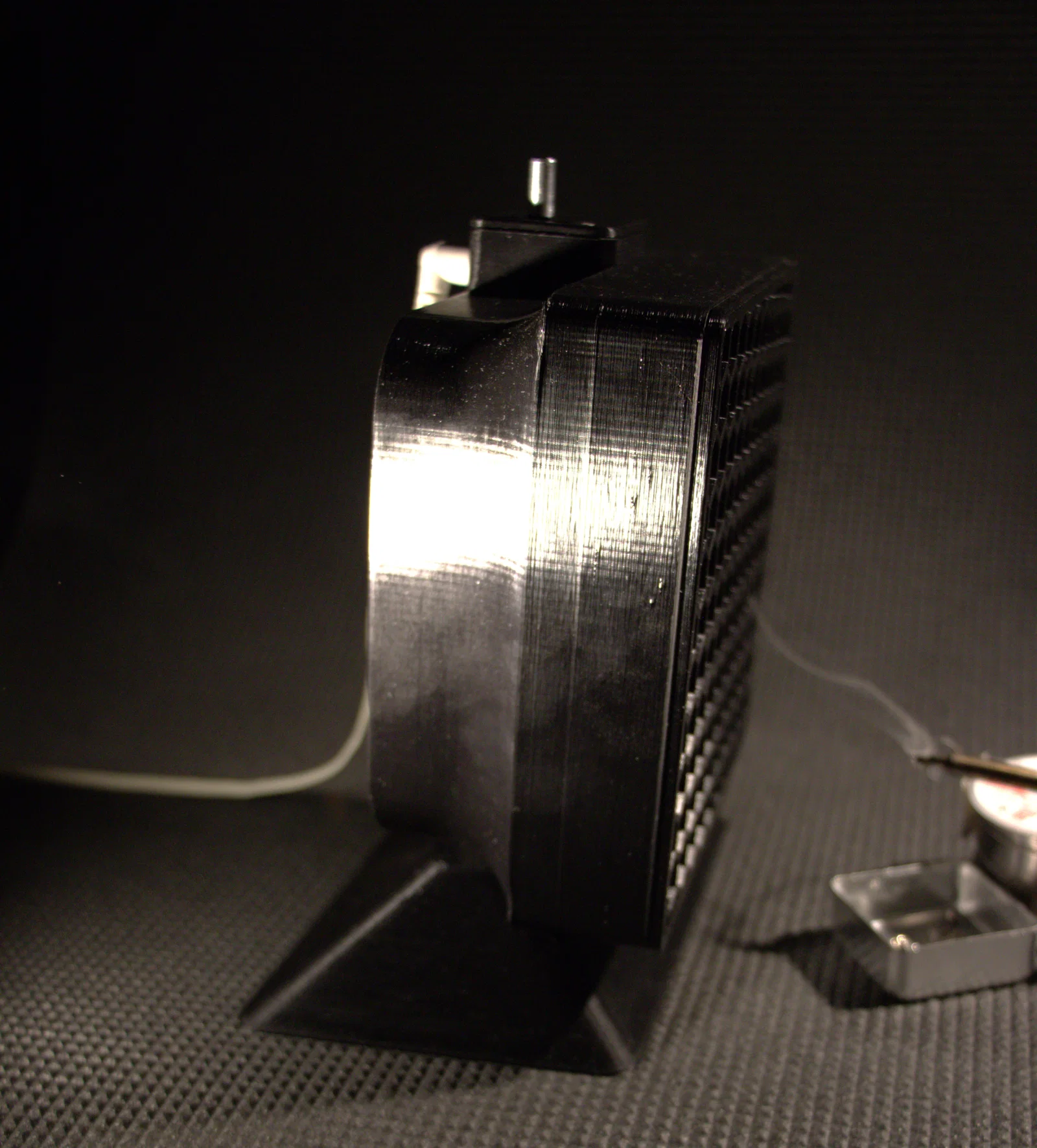

Cuối cùng, dán chân đế vào máy. Bạn có thể tùy chỉnh góc độ chân đế theo ý muốn.

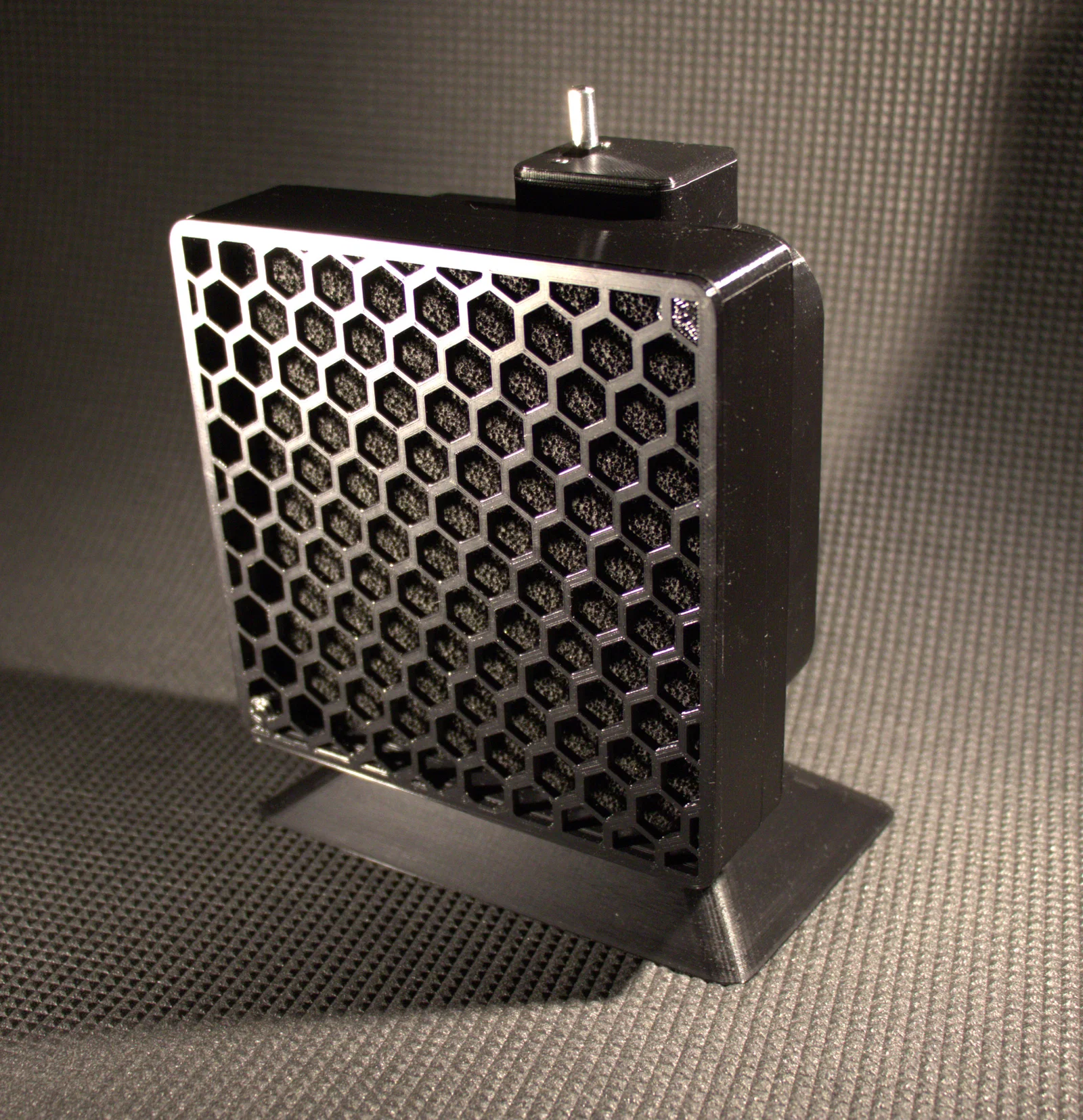

Máy đã sẵn sàng! Giờ thì bạn có thể hàn thoải mái với chiếc máy hút khói xịn xò này rồi. Chúc bạn có những trải nghiệm DIY thú vị!

Phiên bản mới với phần gắn ống thoát khói sẽ sớm được ra mắt.
